ПОСІБНИК КОРИСТУВАЧА TYWK42PR20 PANASONIC

Тісті дөңес шайба (4)

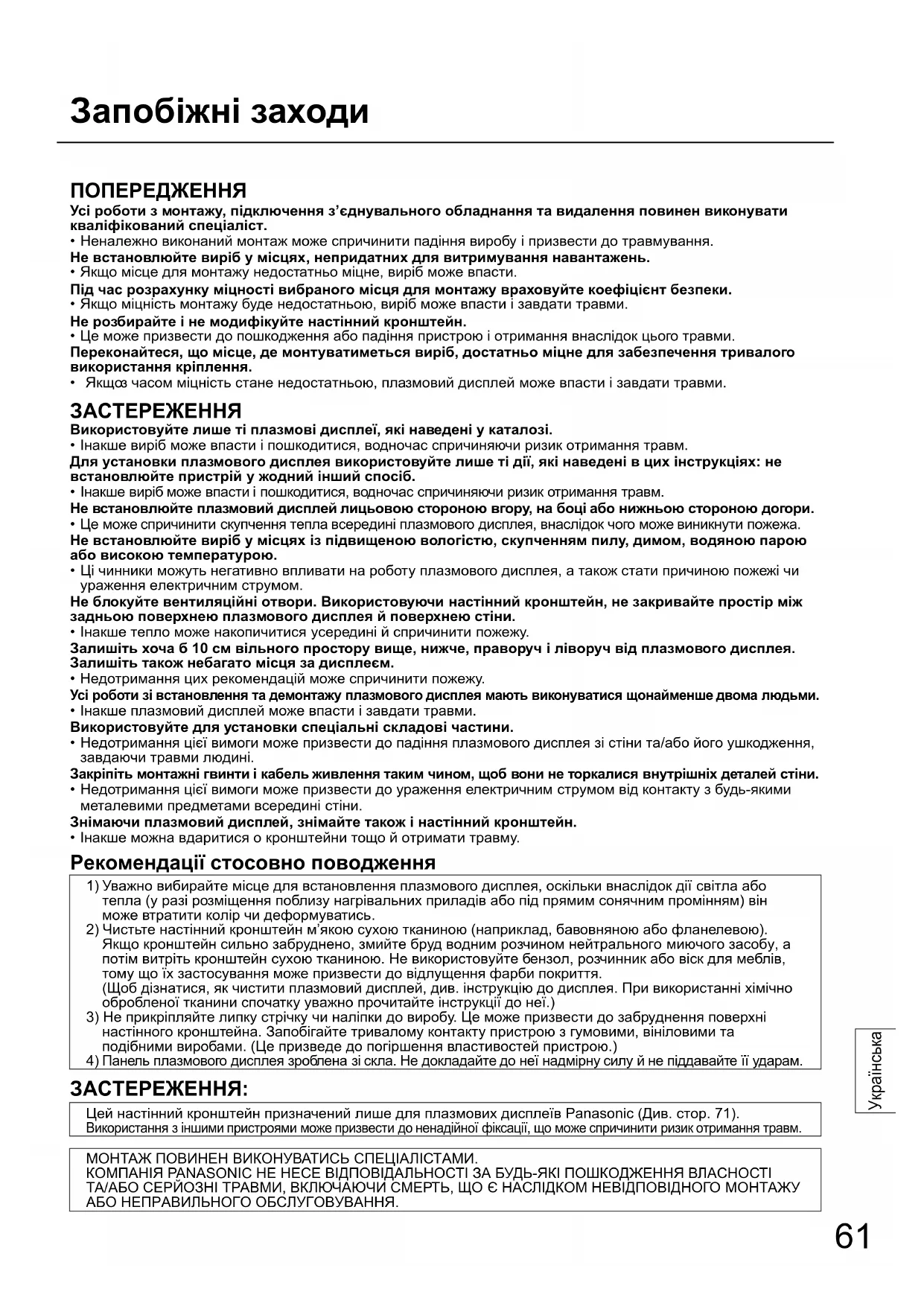

ПОПЕРЕДЖЕННЯ Усі роботи з монтажу, підключення з’єднувального обладнання та видалення повинен виконувати кваліфікований спеціаліст.

• Неналежно виконаний монтаж може спричинити падіння виробу і призвести до травмування. Не встановлюйте виріб у місцях, непридатних для витримування навантажень.

• Якщо місце для монтажу недостатньо міцне, виріб може впасти. Під час розрахунку міцності вибраного місця для монтажу враховуйте коефіцієнт безпеки.

• Якщо міцність монтажу буде недостатньою, виріб може впасти і завдати травми. Не розбирайте і не модифікуйте настінний кронштейн.

• Це може призвести до пошкодження або падіння пристрою і отримання внаслідок цього травми. Переконайтеся, що місце, де монтуватиметься виріб, достатньо міцне для забезпечення тривалого використання кріплення.

з часом міцність стане недостатньою, плазмовий дисплей може впасти і завдати травми. ЗАСТЕРЕЖЕННЯ Використовуйте лише ті плазмові дисплеї, які наведені у каталозі.

• Інакше виріб може впасти і пошкодитися, водночас спричиняючи ризик отримання травм. Для установки плазмового дисплея використовуйте лише ті дії, які наведені в цих інструкціях: не встановлюйте пристрій у жодний інший спосіб.

• Інакше виріб може впасти і пошкодитися, водночас спричиняючи ризик отримання

Не встановлюйте плазмовий дисплей лицьовою стороною вгору, на боці або нижньою стороною догори.

• Це може спричинити скупчення тепла всередині плазмового дисплея, внаслідок чого може виникнути пожежа. Не встановлюйте виріб у місцях із підвищеною вологістю, скупченням пилу, димом, водяною парою або високою температурою.

• Ці чинники можуть негативно впливати на роботу плазмового дисплея, а також стати причиною пожежі чи ураження електричним струмом. Не блокуйте вентиляційні отвори. Використовуючи настінний кронштейн, не закривайте простір між задньою поверхнею плазмового дисплея й поверхнею стіни.

• Інакше тепло може накопичитися усередині й спричинити пожежу. Залишіть хоча б 10 см вільного простору вище, нижче, праворуч і ліворуч від плазмового дисплея. Залишіть також небагато місця за дисплеєм.

• Недотримання цих рекомендацій може спричинити пожежу. Усі роботи зі встановлення та демонтажу плазмового дисплея мають виконуватися щонайменше двома людьми.

• Інакше плазмовий дисплей може впасти і завдати травми. Використовуйте для установки спеціальні складові частини.

• Недотримання цієї вимоги може призвести до падіння плазмового дисплея зі стіни та/або його ушкодження, завдаючи травми людині. Закріпіть монтажні гвинти і кабель живлення таким чином, щоб вони не торкалися внутрішніх деталей стіни.

• Недотримання цієї вимоги може призвести до ураження електричним струмом від контакту з будь-якими металевими предметами всередині стіни. Знімаючи плазмовий дисплей, знімайте також і настінний кронштейн.

• Інакше можна вдаритися о кронштейни тощо й отримати травму. Рекомендації стосовно поводження

1) Уважно вибирайте місце для встановлення плазмового дисплея, оскільки внаслідок дії світла або

тепла (у разі розміщення поблизу нагрівальних приладів або під прямим сонячним промінням) він може втратити колір чи деформуватись.

2) Чистьте настінний кронштейн м’якою сухою тканиною (наприклад, бавовняною або фланелевою).

Якщо кронштейн сильно забруднено, змийте бруд водним розчином нейтрального миючого засобу, а потім витріть кронштейн сухою тканиною. Не використовуйте бензол, розчинник або віск для меблів, тому що їх застосування може призвести до відлущення фарби покриття. (Щоб дізнатися, як чистити плазмовий дисплей, див. інструкцію до дисплея. При використанні хімічно обробленої тканини спочатку уважно прочитайте інструкції до неї.)

липку стрічку чи наліпки до виробу. Це може призвести до забруднення поверхні настінного кронштейна. Запобігайте тривалому контакту пристрою з гумовими, вініловими та подібними виробами. (Це призведе до погіршення властивостей пристрою.)

Панель плазмового дисплея зроблена зі скла. Не докладайте до неї надмірну силу й не піддавайте її ударам. ЗАСТЕРЕЖЕННЯ: Цей настінний кронштейн призначений лише для плазмових дисплеїв Panasonic (Див. стор. 71). Використання з іншими пристроями може призвести до ненадійної фіксації, що може спричинити ризик отримання травм. МОНТАЖ ПОВИНЕН ВИКОНУВАТИСЬ СПЕЦІАЛІСТАМИ. КОМПАНІЯ PANASONIC НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ЗА БУДЬ-ЯКІ ПОШКОДЖЕННЯ ВЛАСНОСТІ ТА/АБО СЕРЙОЗНІ ТРАВМИ, ВКЛЮЧАЮЧИ СМЕРТЬ, ЩО Є НАСЛІДКОМ НЕВІДПОВІДНОГО МОНТАЖУ АБО НЕПРАВИЛЬНОГО ОБСЛУГОВУВАННЯ. Запобіжні заходи62

Застережні заходи під час монтажу настінного кронштейна

Настінний кронштейн використовується для закріплення плазмового дисплея на вертикальній стіні для перегляду. Кронштейн дозволяється монтувати лише на вертикальній стіні. ♦ Щоб забезпечити належне функціонування плазмового дисплея і запобігти виникненню несправностей, не слід його встановлювати у таких місцях.

• Поблизу розприскувачів або пожежних/димових детекторів

• В місцях, де є ризик вибуху через вібрацію або поштовхи

• Поблизу високовольтних дротів або динамічних блоків живлення

• Поблизу джерел магнітного поля, тепла, пари або сажі

• В місцях, що піддаються впливу повітря, що видувається з опалювального обладнання

• В місцях, де можуть утворюватись краплі конденсату від кондиціонерів повітря або іншого обладнання ♦ Під час монтажу використовуйте метод кріплення, який найбільше відповідає структурі та матеріалу поверхні, на якій встановлюватиметься кронштейн. ♦ Використовуйте наявні у продажу гвинти із номінальним діаметром 6 мм, які відповідають матеріалу стіни, до якої кріпиться кронштейн (дерево, сталева конструкція, бетон тощо). ♦ Слід забезпечити нормальну вентиляцію, щоб температура у приміщенні не перевищувала 40 °C. Недотримання цього може призвести до накопичення тепла всередині плазмового дисплея і спричинити його несправність. ♦ Розстеліть м’яку ковдру або тканину на підлозі для того, щоб під час складання та монтажу плазмовий дисплей та підлога не подряпалися. ♦ При скріпленні деталей не затягуйте гвинти занадто сильно, але й не допускайте недостатнього затягування. ♦ Штепсель шнура живлення плазмового дисплея повинен легко діставати до електричної розетки. ♦ Під час виконання робіт з монтажу приділіть особливу увагу безпеці робочого місця. ♦ Не можна монтувати плазмовий дисплей безпосередньо під освітленням на стелі (таким, як точкові світильники, прожектори або галогенні лампи). Це може призвести до деформації або ушкодження пластмасових деталей корпуса. Деталі для збирання настінного кронштейна

Верхнє та нижнє кріплення основи (2)

Ліве кріплення основи кронштейна (1)

Праве кріплення основи кронштейна (1)

Гвинт для збирання конструкції (4)M5×10 Деталі для монтажу Вигляд повністю зібраної конструкції

Гвинт із утопленою головкою із внутрішнім шестигранником (4) M8×32

Гвинт для закріплення пристрою (2) M5×50

Увігнута зубчаста шайба (4)

Торцевий ключ (входить до комплекту) (1) Ізоляційна прокладка (4) [Зображення у цьому посібнику подаються лише з ілюстративною метою.] Деталі63

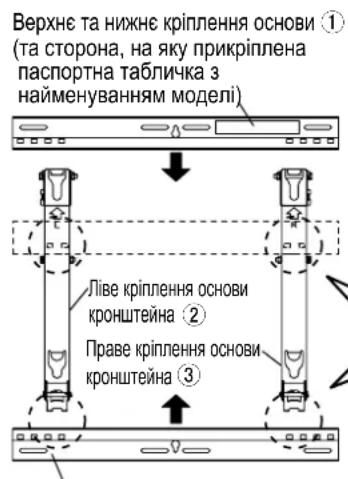

1. Збирання настінного

• Збирайте настінний кронштейн відповідно до розміру плазмового дисплея. Встановіть верхнє й нижнє кріплення

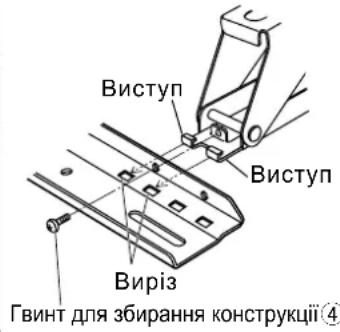

основи, як показано на схемі. Вставте виступаючі частини (фіксатори) лівого й правого кріплень основи у вирізи верхнього й нижнього кріплень основи (два місця праворуч і два ліворуч) й закріпіть кріплення гвинтами для збирання конструкції

(4). (Момент затягування: 1,2-1,5 Н•м)

Утримуйте ліве та праве кріплення основи кронштейна під час роботи із зібраним настінним кронштейном. Утримання верхнього та нижнього кріплень основи може призвести до деформації виробу.

2. Перевірка міцності стіни в місцях монтажу

Настінний кронштейн важить приблизно 3,2 кг. Дивіться інструкцію до плазмового дисплея, щоб перевірити вагу плазмового дисплея, який буде закріплено на настінному кронштейні.

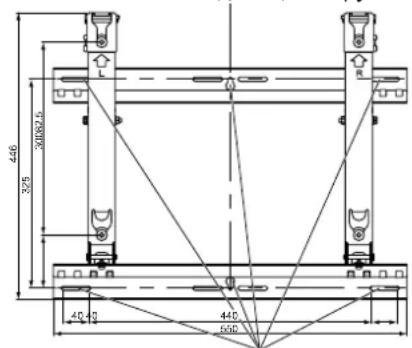

Дивіться схематичне креслення настінного кронштейна праворуч, щоб перевірити міцність стіни в шести місцях монтажу конструкції. Якщо будь-яке з цих місць недостатньо надійне, додатково укріпіть його. Одиниці виміру: мм

Отвори для кріплення до стіни у 6 місцях Обов’язково використовуйте гвинти для закріплення конструкції.

• П’ять попередньо просвердлених отворів розміщені у верхній частині, а інші п’ять — у нижній частині настінного кронштейна. Використовуйте додаткові отвори, якщо стіну зроблено з дерева або іншого матеріалу, що не дозволяє досягти потрібного рівня міцності кріпленням конструкції в шести місцях, як показано на кресленні праворуч. Однак майте на увазі, що залежно від матеріалу, з якого зроблено стіну, на поверхні можуть з’явитися тріщини, якщо гвинти будуть розташовані дуже близько один до одного.

• Прикріплюйте до конструкції лише плазмовий дисплей: не намагайтеся прикріпити до неї жоден інший пристрій.

• Щоб отримати інформацію про точні розміри змонтованого плазмового дисплея, дивіться схематичне креслення (Див . стор. 71).

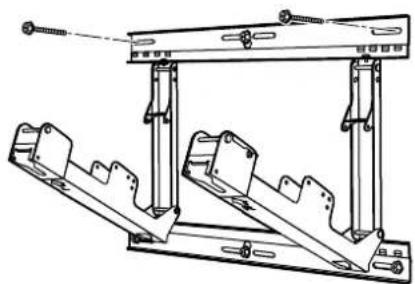

3. Прикріплення настінного кронштейна до стіни

• Якщо необхідно вмонтувати гвинти або гайки перед монтажем настінного кронштейна, оскільки стіна зроблена з бетону, розмітьте стіну, приклавши до неї кронштейн або вирахувавши відстань між отворами за допомогою креслення, а після цього вмонтуйте гвинти та гайки з номінальним діаметром 6 мм або еквівалентні. У разі вмуровування гвинтів перевірте, щоб вони

над поверхнею стіни на 10-15 мм.

• Як гвинти для кріплення до стіни використовуйте наявні у продажу гвинти номінальним діаметром 6 мм, що відповідають матеріалу/конструкції, до яких ви зібралися кріпити кронштейн.

• Закріпіть гвинти щонайменше в шести місцях.

Перевірте міцність кріпильних гвинтів. Використовуйте досить міцні гвинти.

Гвинти регулювання кута

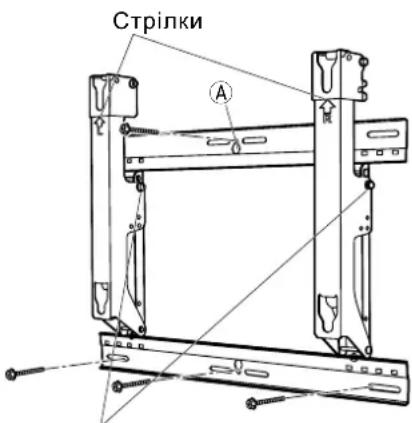

У становіть настінний кронштейн таким чином, щоб стрілки на ньому були спрямовані вгору.

Спершу закрутіть гвинт у верхньому центральному отворі

Скористайтеся рівнем, щоб переконатися, що кронштейн розташовано без нахилу, та прикрутіть кронштейн, використовуючи три отвори для гвинтів унизу.

Вийміть гвинти регулювання кута з лівого

основи кронштейна і відкрийте ліве

кріплення основи кронштейна.

Гвинт для збирання конструкції

Внутрішня частина (B): модель 42/50 В Зовнішня частина (A): модель 58 В

Верхнє та нижнє кріплення основи

Верхнє та нижнє кріплення

Праве кріплення основи

Ліве кріплення основи

(та сторона, на яку прикріплена паспортна табличка з найменуванням моделі)64

Прикрутіть кронштейн на місце за допомогою гвинтів, використовуючи два отвори для гвинтів, що залишилися

Використовуйте зняті гвинти регулювання кута, щоб відрегулювати кут на кроці 4.

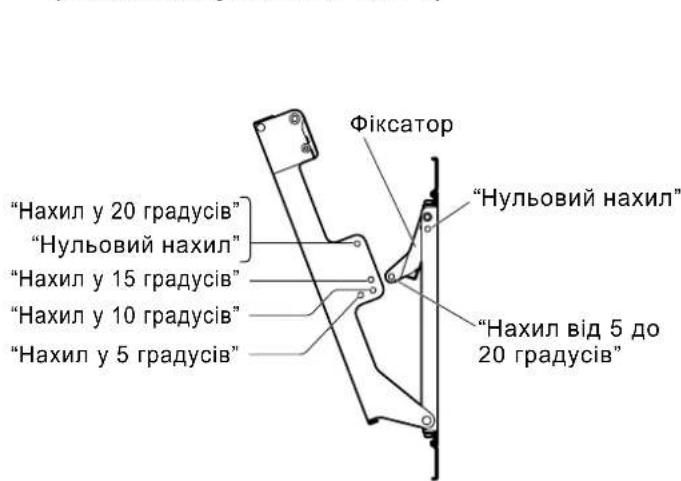

4. Регулювання кута настінного кронштейна

Кут настінного кронштейна може регулюватися зі збільшенням на 5 градусів в одній із п’яти позицій у діапазоні від “Нульовий нахил” до “Hахил у 20 градусів”. У заводському комплекті настінний кронштейн постачається у положенні кута “Hульовий нахил”. Щоб змінити кут, використовуйте гвинти регулювання кута для змінення положення опори.

(Момент затягування: 1,2-1,5 Н•

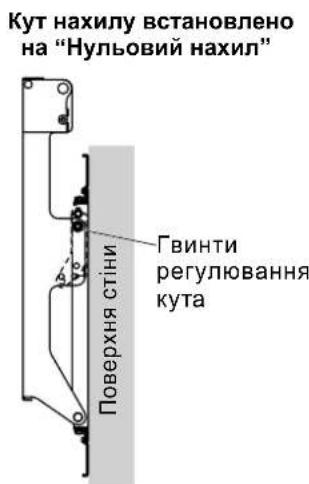

Кут нахилу встановлено на “Hульовий нахил”

Поверхня стіни Кут нахилу встановлений на “Hахил у 15 градусів” Поверхня стіни

• При використанні певних типів кабелів HDMI (RP-CDHG80 чи RP-CDHG100) або кабелів ПК вони можуть торкатися стіни і викликати пошкодження гнізда HDMI або вхідного гнізда ПК на плазмовому дисплеї. У такому випадку відрегулюйте кут нахилу настінного кронштейна таким чином, щоб на кабель не діяло жодне навантаження.

5. Підготовка плазмового дисплея

Прикріплення ізоляційних прокладок

Розташуйте лицьову поверхню плазмового дисплея на чистій тканині без бруду або сторонніх предметів і дотримуйтесь процедури, описаної нижче. Якщо на плазмовому дисплеї є виступаючі деталі, подбайте про те, щоб не подряпати й не ушкодити їх.

За допомогою хрестоподібної викрутки зніміть із плазмового дисплея чотири ковпачки

• Тримайте монтажну підставку і також зняті ковпачки в надійному

(Вони знадобляться, якщо ви будете використовувати підставку.)

За допомогою торцевого ключа

(входить до комплекту) установіть 4 гвинти з утопленими головками із внутрішнім шестигранником

, 4 увігнуті зубчасті шайби

та 4 ізоляційні прокладки

у місцях, де було знято ковпачки,

показано на схемі праворуч. (Момент затягування: 3-4 Н•м)

Хрестоподібна викрутка

“Нахил у 20 градусів” “Нульовий нахил”

“Нульовий нахил” “Нахил від 5 до 20 градусів” “Нахил у 15 градусів” “Нахил у 10 градусів” “Нахил у 5 градусів”65

настінному кронштейні та підключення інших компонентів

Викрутіть позначені червоним гвинти для закріпленя/від’ єднання поворотної частини

ліворуч та праворуч (по одному з кожного боку).

Вставте ізоляційні прокладки у верхній частині плазмового дисплея у вирізи у верхній частині настінного кронштейна та опустіть плазмовий дисплей.

Потягніть плазмовий дисплей у напрямку до себе, як показано на схемі праворуч, та підключіть шнур живлення та кабелі інших компонентів.

Після підключення плавно підніміть плазмовий дисплей і вставте ізоляційні прокладки в отвори у нижній частині настінного кронштейна.

Після цього опустіть плазмовий дисплей.

Верхня ізоляційна прокладка

Позначений червоним гвинт для закріплення/від’єднання поворотної частини Отвір у нижній частині Нижня ізоляційна

Поверхня стіни Поверхня стіни ЗАСТЕРЕЖЕННЯ

• Якщо занадто сильно підняти плазмовий дисплей, його верхня частина від’єднається від настінного кронштейна.

7. Закріплення плазмового дисплея

Установіть додаткові гвинти

(2) для закріплення пристрою в монтажні отвори для гвинтів для закріплення пристрою з боків (з лівого та правого боків) настінного кронштейна.

Надійно затягніть видалені позначені червоним гвинти для закріплення/від'єднання поворотної частини

(один ліворуч і один праворуч) в монтажних отворах для

червоним гвинтів для закріплення/від'єднання поворотної частини з боків настінного кронштейна. (Момент затягування: 1,2-1,5 Н•м) Отвір для гвинта для закріплення пристрою Гвинт для закріплення пристрою

Монтажний отвір для позначеного червоним гвинта для закріпленя/від’єднання поворотної частини Настінна конструкція Поверхня стіни

• Щоб попередити від’єднання плазмового дисплея від настінного кронштейна, гвинти для закріплення пристрою

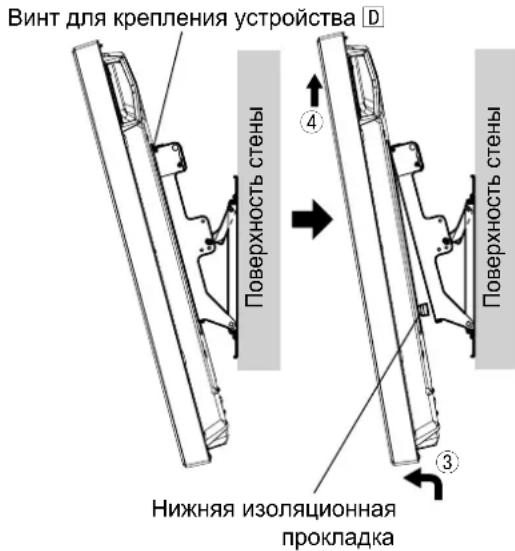

щільно затягнутими з лівого та правого боку до своїх основ. Від’єднання плазмового дисплея від настінного кронштейна

Видаліть гвинти для закріплення пристрою

(один праворуч і один ліворуч), які було прикріплено з боків настінного кронштейна.

Від’єднайте шнур живлення та кабелі, що з’єднують плазмовий дисплей із іншими пристроями.

Піднімаючи нижню частину плазмового дисплея, потягніть його

Після видалення нижніх ізоляційних прокладок продовжуйте піднімати плазмовий дисплей і зніміть його. Нижня ізоляційна

Гвинт для закріплення пристрою

Поверхня стіни Поверхня стіни

• Щоб зняти плазмовий дисплей, його слід підняти приблизно на 4 см.

Позначений червоним гвинт для закріплення/від’єднання поворотної частини66
