Тип продукту	Карта підключення для телевізора
Бренд	Panasonic
Модель	TYFB10HD
Категорія	Телевізор
Сумісні моделі екранів	PF10 і новіші (не сумісні з PS10/PH10)
Кількість сумісних слотів	Слоти 1 та 2 (Слот 3 не сумісний)
Підтримувані відеосигнали	1125(1080)/60i, 50i, 24p, 25p, 30p, 24sF, 720/60p, 720/50p, 525/480i, 625/575i
Підтримувані аудіосигнали	48 кГц, 20/24 біти, до 16 каналів
Доступні аудіоналаштування	Вибір лівого/правого каналу, активація аудіовиходу, індикатор рівня
Аксесуари в комплекті	1 наклейка функції, 4 гвинти
Інструкції з безпеки	Не розбирати, відключати у разі незвичайного запаху, уникати прямого контакту з контактами
Встановлення	Звертайтесь до призначеного сервісного центру для встановлення або модифікації
Запобіжні заходи при роботі	Знімати статичну електрику перед роботою, використовувати наданий кабель
Обслуговування та чищення	Чистити м'якою сухою тканиною, не використовувати рідини
Ремонтопридатність та запасні частини	Запасні частини доступні в авторизованому сервісному центрі

Часті запитання - TYFB10HD PANASONIC

Як встановити карту підключення TYFB10HD?

Встановлення повинно виконуватися призначеним сервісним центром. Перед будь-якими маніпуляціями відключіть екран від розетки та зніміть статичну електрику, доторкнувшись до металевого предмета. Використовуйте лише надані гвинти.

Які відеосигнали підтримуються?

Карта підтримує наступні формати: 1125(1080)/60i, 50i, 24p, 25p, 30p, 24sF, 750(720)/60p, 50p, 525(480)/59.94i та 625(575)/50i.

Скільки аудіоканалів я можу використовувати?

До 16 аудіоканалів з частотою дискретизації 48 кГц та роздільною здатністю 20 або 24 біти.

Що робити у разі запаху диму або незвичайного шуму?

Негайно відключіть екран від розетки та припиніть використання. Зверніться до сервісного центру.

Чи можна чистити карту вологою тканиною?

Ні, використовуйте м'яку суху тканину. Ніколи не використовуйте рідини або розчинники.

Чи сумісна карта з усіма екранами Panasonic?

Ні, вона сумісна з моделями PF10 та новішими, але не з серіями PS10 та PH10.

Як налаштувати аудіовихід?

У меню Звук екрана ви можете вибрати лівий канал (1-16) та правий канал (1-16), увімкнути/вимкнути аудіовихід та відобразити індикатор рівня.

Які аксесуари входять до комплекту?

Одна наклейка функції для нанесення на використовуваний слот та чотири гвинти кріплення.

Чи можу я встановити карту самостійно?

Рекомендується звернутися до авторизованого сервісного центру для встановлення або будь-яких модифікацій.

Що станеться, якщо отримано непідтримуваний аудіосигнал?

Аудіовихід буде перервано, якщо сигнал не входить до списку підтримуваних сигналів або якщо вибрано недійсний канал.

ПОСІБНИК КОРИСТУВАЧА TYFB10HD PANASONIC

(Приклейте цю наклейку на відповідне місце на задній панелі дисплея.)

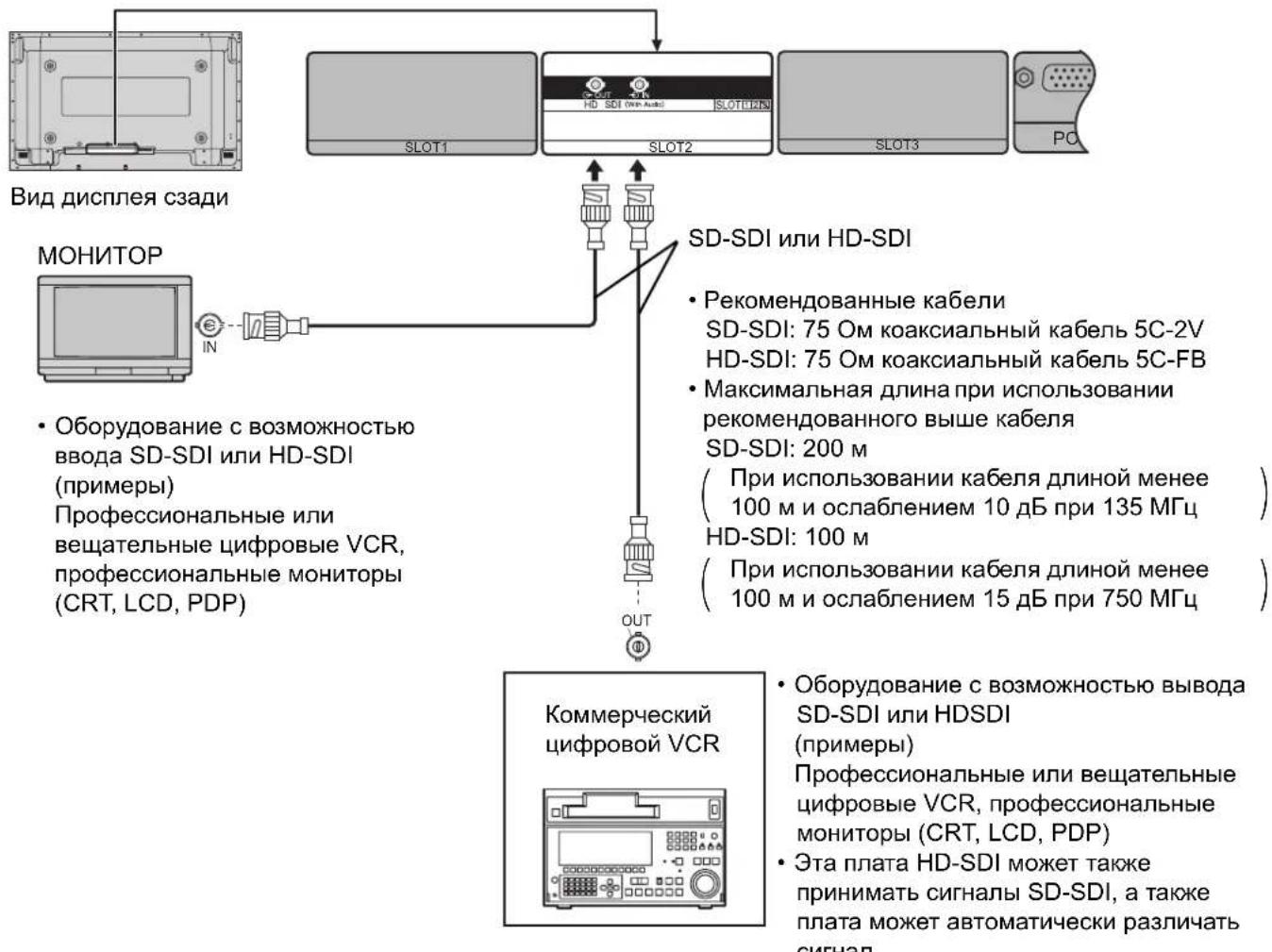

Інструкція із заміни плати з'єднувачів

Гвинти x4.

Номери слотів дисплея, сумісних з кріпленнями плати з'єднувачів.

Модань с 2 сnotаму Slot1, Slot2
Модань с 3 сnotаму Slot1, Slot2 (Slot3 He coBmecTnM)

* Ця плата з'єднувачів підтримує серію PF10 останньої серії. (Не підтримує серії PS10 / PH10.)

Відеосигнали, підтримувані апаратом

Формат сигнана		fV (Hz)	Формат саимровая	fH (kHz)	Синхposсигнад (MHz)	Число akтульный пькSELOB	Полночесло пькSELOB	Числоakтульный пьний	Полночеслопьний
1	1125 (1080) / 60i : 59,94i	60 2:1	Interlace 33,75	74,25 19	20 2200 1	1080 1125
2	1125 (1080) / 50i 50 2:1	Interlace	28,125 74,25	1920 264	0 1080 11	25
3	750 (720) / 60p : 59,94p	60	Progressive	45	74,25	1280	1650	720	750
4	750 (720) /50p	50	Progressive	37,5	74,25	1280	1980	720	750
5	1125 (1080) / 24sF : 23,985sF	48	Progressive (sF)	27	74,25 1	920 2750 1	1080 1125
6	1125 (1080) / 30p	30	Progressive	33,75	74,25	1920	2200	1080	1125
7	1125 (1080) / 25p	25	Progressive	28,125	74,25	1920	2640	1080	1125
8	1125 (1080) / 24p	24	Progressive	27	74,25	1920	2750	1080	1125
9	525 (480) / 59,94i	59,94	2:1 Interlace	15,734	27	1440	1716	486	525
10	625 (575) / 50i	50	2:1 Interlace	15,625	27	1440	1728	576	625

Для підключення використовуйте тільки доданий кабель або рекомендовані деталі.

Щоб уникнути пошкодження плати, використовуйте тільки рекомендовані деталі.

Аксесуари

Упевніться, що у комплекті плати термінал має наступні аксесуари:

Наклейка з позначенням термінала (1 аркуш)

(Приклейте дану наклейку на відповідне місце на задній панелі дисплея.)

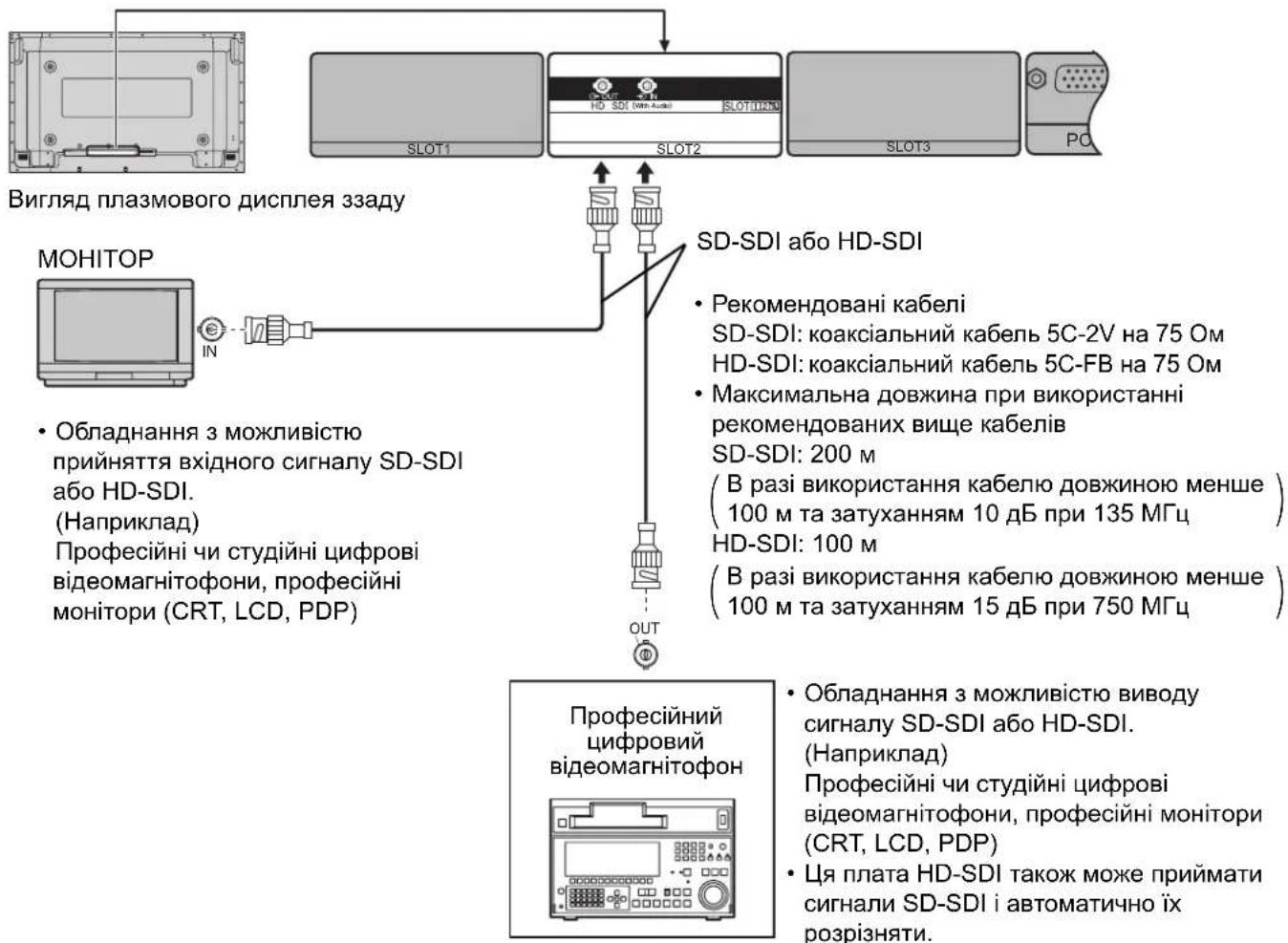

Інструкція із заміни плати терміналів

Гвинти x4

Номери слотів на панелі дисплея, до яких підходять кріплення плати терміналів.

Модень i3 2 сlotsуотаму Slot1, Slot2

Модень i3 3 сlotsуotamу Slot1, Slot2 (Slot3 He piДховиь)

Вона не підтримує серії PS10 / PH10.

Відеосигнали, що підтримуються пристроєм

Φормат сигнану		fV (Hz)	Φормат розгортук	fH (kHz)	Синхrosиогнан (MHz)	Кльские actиитх niкSELIB	Загалы actиитх niкSELIB	Кльские actиитх рядков	Загалы actиитх рядков
1	125 (1080) / 60i : 59,94i	60 2:1	Interlace 33,75	74,25 19	20 2200 1	1080 1125
2	125 (1080) / 50i 50 2:1 Interlace	28,125 74,25	1920 264	0 1080 11	25
3	750 (720) / 60p : 59,94p	60	Progressive	45	74,25	1280	1650	720	750
4	750 (720) /50p	50	Progressive	37,5	74,25	1280	1980	720	750
5	1125 (1080) / 24sF : 23,985sF	48	Progressive (sF)	27	74,25 1	920 2750 1	1080 1125
6	1125 (1080) / 30p	30	Progressive	33,75	74,25	1920	2200	1080	1125
7	1125 (1080) / 25p	25	Progressive	28,125	74,25	1920	2640	1080	1125
8	1125 (1080) / 24p	24	Progressive	27	74,25	1920	2750	1080	1125
9	525 (480) / 59,94i	59,94	2:1 Interlace	15,734	27	1440	1716	486	525
10	625 (575) / 50i	50	2:1 Interlace	15,625	27	1440	1728	576	625

Примітка:

Зображення джерела живлення та кабелі не входять до комплекту.

Аудіосигнали, що підтримуються пристроєм

Φормат сигнану	Частota вибірки (кГц)	Число 6ітів	Аydюкана (kaн.)	Синхpoнізовно/нсинхpoнізовно 3 Bi这样做погалами
1125(1080)/60i:59,94i:50i1125(1080)/30p:25p:24p:24sF:23,985sF750(720)/60p:59,94p:50p	48 20/24 6iTIB 16			Синхpoнізовно aбо несинхpoнізовно
525(480)/59,94i625(575)/50i	48 20/24 6iTIB 16 Cинхронізовно

Кінці проводів встановлюються у відповідну панель, і аудіонастроювання можна регулювати за допомогою панелі. (Інформацію про відображення та налаштування, а також інші дані, дивіться в інструкції з експлуатації до панелі.)

Правий канал: Виберіть аудіоканал SDI, сигнал з якого виводитиметься на правий канал панелі. Канали 1-16
