Tipo de producto	Tarjeta de conexión para televisor
Marca	Panasonic
Modelo	TYFB10HD
Categoría	Televisor
Modelos de pantalla compatibles	PF10 y posteriores (no compatible PS10/PH10)
Número de ranuras compatibles	Ranuras 1 y 2 (Ranura 3 no compatible)
Señales de video compatibles	1125(1080)/60i, 50i, 24p, 25p, 30p, 24sF, 720/60p, 720/50p, 525/480i, 625/575i
Señales de audio compatibles	48 kHz, 20/24 bits, hasta 16 canales
Ajustes de audio disponibles	Selección de canal izquierdo/derecho, activación de salida de audio, indicador de nivel
Accesorios incluidos	1 etiqueta de función, 4 tornillos
Instrucciones de seguridad	No desmontar, desconectar en caso de olor anormal, evitar contacto directo con los contactos
Instalación	Contactar al servicio de mantenimiento designado para la instalación o modificación
Precauciones de manipulación	Descargarse de electricidad estática antes de manipular, usar el cable proporcionado
Mantenimiento y limpieza	Limpiar con un paño suave y seco, no usar líquidos
Reparabilidad y piezas de repuesto	Piezas de repuesto disponibles a través del servicio postventa autorizado

Preguntas frecuentes - TYFB10HD PANASONIC

¿Cómo instalar la tarjeta de conexión TYFB10HD?

La instalación debe ser realizada por un servicio de mantenimiento designado. Antes de cualquier manipulación, desconecte la pantalla del enchufe de red y descárguese de la electricidad estática tocando un objeto metálico. Use únicamente los tornillos proporcionados.

¿Cuáles son las señales de video compatibles?

La tarjeta admite los siguientes formatos: 1125(1080)/60i, 50i, 24p, 25p, 30p, 24sF, 750(720)/60p, 50p, 525(480)/59.94i y 625(575)/50i.

¿Cuántos canales de audio puedo usar?

Hasta 16 canales de audio con una frecuencia de muestreo de 48 kHz y una resolución de 20 o 24 bits.

¿Qué hacer en caso de olor a humo o ruido inusual?

Desconecte inmediatamente la pantalla del enchufe de red y deje de usarla. Contacte al servicio postventa.

¿Puedo limpiar la tarjeta con un paño húmedo?

No, use un paño suave y seco. Nunca use líquidos o solventes.

¿La tarjeta es compatible con todas las pantallas Panasonic?

No, es compatible con los modelos PF10 y posteriores, pero no con las series PS10 y PH10.

¿Cómo ajustar la salida de audio?

En el menú Sonido de la pantalla, puede seleccionar el canal izquierdo (1-16) y derecho (1-16), activar/desactivar la salida de audio y mostrar el indicador de nivel.

¿Qué accesorios están incluidos?

Una etiqueta de función para colocar en la ranura utilizada y cuatro tornillos de fijación.

¿Puedo instalar la tarjeta yo mismo?

Se recomienda contactar a un servicio de mantenimiento autorizado para la instalación o cualquier modificación.

¿Qué pasa si se recibe una señal de audio no compatible?

La salida de audio se interrumpirá si la señal no está en la lista de señales compatibles o si se selecciona un canal no válido.

MANUAL DE USUARIO TYFB10HD PANASONIC

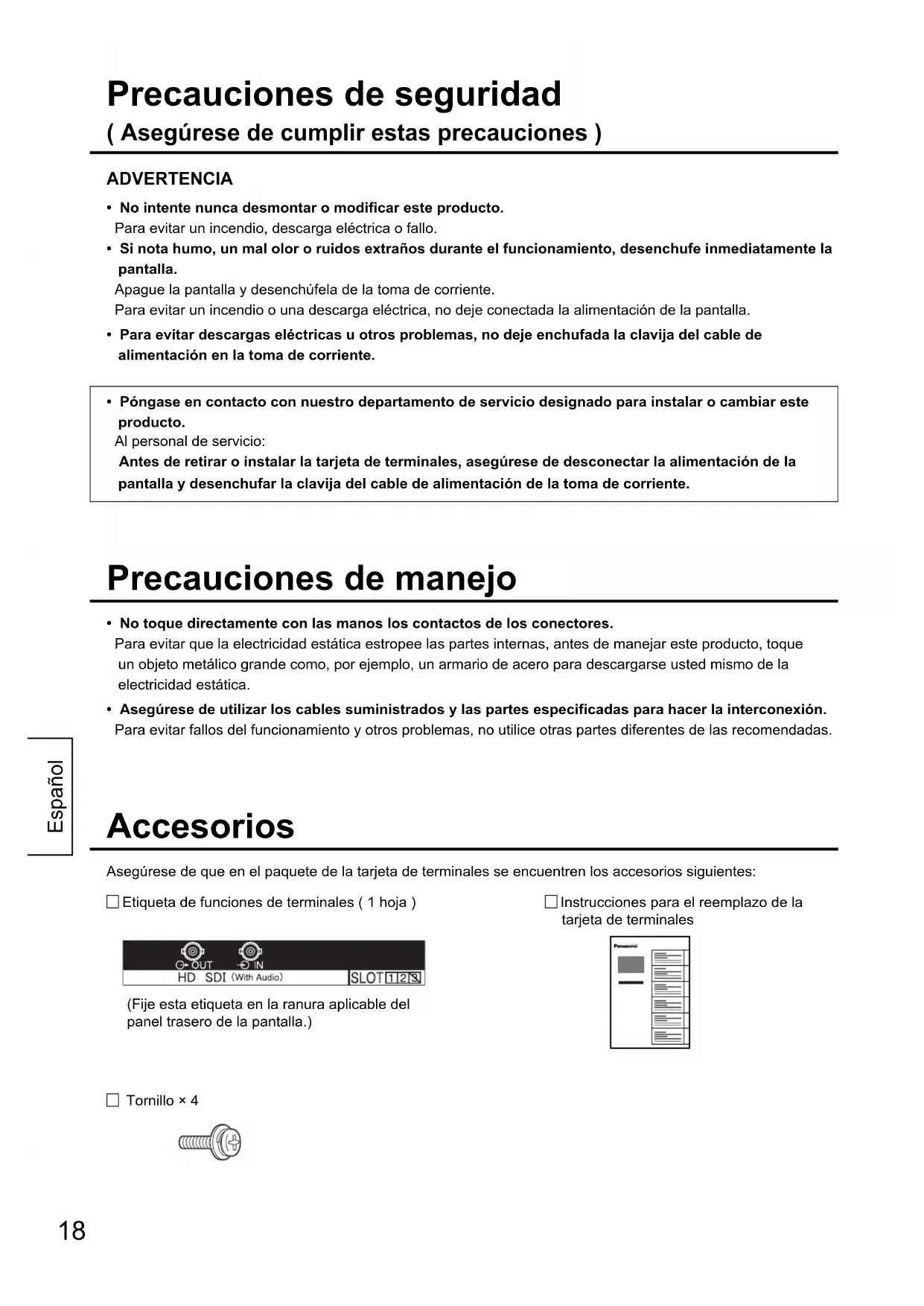

Precauciones de seguridad

(Asegúrese de cumplir estas precauaciones)

ADVERTENCIA

• No intente nunca desmontar o modificar este producto.
  Para evaporar un incendio, descarga electrica o fallo.
• Si nota humano, un mal odor o ruidos extraños durante el funciona, desenchufe inmediamente la pantalla.

Apague la pantalla y desenchufela de la toma de corrente.

Para registrar un incendio o una descarga electrica, no deje conectada la alimentacion de la pantalla.

• Para evaporar descargas electricas u otros problemas, nocede enchufada la clavija del cable de alimentacion en la toma de corriente.
• Póngase en contacto con nuestro département de servicios designado para instalar oCambiar este producto.

Antes de retiring o instalar la tarjeta de terminales, asegúrese de desconectar la alimentación de la pantalla y descenthucfar la clavija del cable de alimentación de la toma de corriente.

Precauciones de manejo

• No toque directamente con las manos los contactos de los conectores.
  Para evaporar que la electricidad estática estropee las partes internas, antes de manejar este producto, toque un objeto metalico grande como, por exemple, un armario de acero para descargarse=usted mesmo de la electricidad estática.
• Asegürese de utiliser los cables suministrados y las partes especializadas para hacer la interconexión. Para evaporar fallos del funciona yotiros problemas, no utilise otheras partes differentes de las recomendadas

Accesorios

Asegürese de que en el paquete de la tarjeta de terminales se.Encuentren los accesorios siguientes:

□ Etiqueta de functions de terminales (1 hoja)

(Fije esta etiqueta en la ranura aplicable del panel trasero de la pantalla.)

□Instrucciones para el reemplazo de la tarjeta de terminales

Tornillo × 4

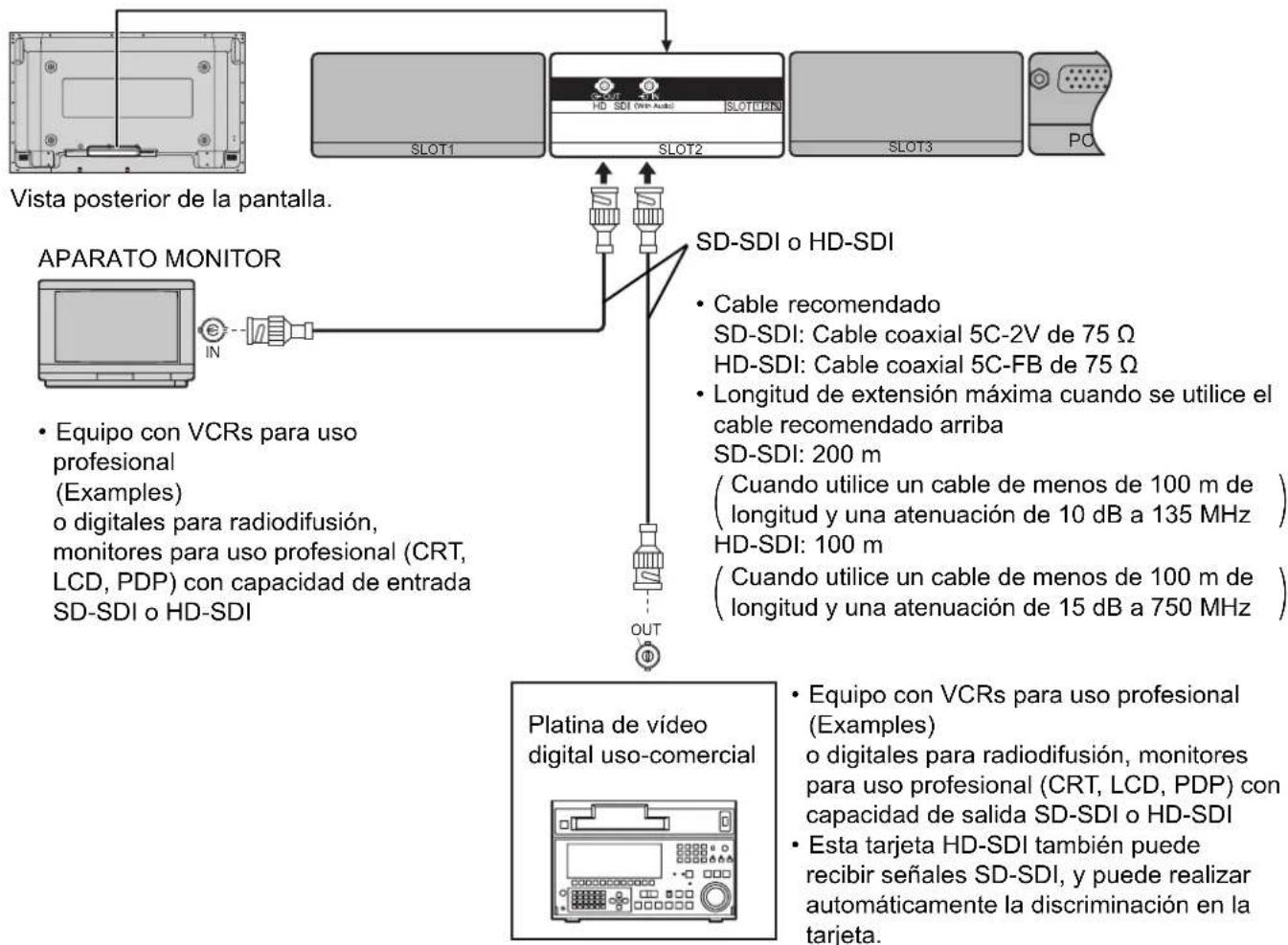

Numeros de ranuras de la pantalla que son compatibles con los accesorios de tarjetas de terminales.

Modelo de 2 ranuras Ranura 1, Ranura 2

Modelo de 3 ranuras Ranura 1, Ranura 2 (La ranura 3 no es compatible)

*Esta tarjeta de terminales es compatible con la PF10 y除外 series posteriores. (No es compatible con la série PS10 / PH10.)

Señales de video compatibles con launidad

Formato de la seals		fV (Hz)	Fürmato de exploración	fH (kHz)	Reloj de+puntos (MHz)	Número de pixeles activos	Número totalde pixeles	Número de lineas activas	Número totalde lineas
1	1125 (1080) / 60i : 59,94i	60 2:1	Interlace 33,75	74,25 19	20 2200 1	1080 1125
2	1125 (1080) / 50i 50 2:1 Interlace	28,125 74,25	1920 2640	1080 11	25
3	750 (720) / 60p : 59,94p	60	Progressive	45	74,25	1280	1650	720	750
4	750 (720) /50p	50	Progressive	37,5	74,25	1280	1980	720	750
5	1125 (1080) / 24sF : 23,985sF	48	Progressive (sF)	27	74,25 19	920 2750 1	1080 1125
6	1125 (1080) / 30p	30	Progressive	33,75	74,25	1920	2200	1080	1125
7	1125 (1080) / 25p	25	Progressive	28,125	74,25	1920	2640	1080	1125
8	1125 (1080) / 24p	24	Progressive	27	74,25	1920	2750	1080	1125
9	525 (480) / 59,94i	59,94	2:1 Interlace	15,734	27	1440	1716	486	525
10	625 (575) / 50i	50	2:1 Interlace	15,625	27	1440	1728	576	625

Nota:

• El equipo adicional, los cables y los enchufes de adaptador no se suministran con este aparato.

Señales de audio compatibles con launidad

Formato de/señal	Frecuencia de muestreo (kHz)	Número de bits	Canales de audio	Sincronizzato/no sincreronizado con señales de video
1125(1080)/60i:59,94i:50i	48	20 bits/24 bits	16	Sincrondonido o no sincrondonido
1125(1080)/30p:25p:24p:24sF:23,985sF	48	20 bits/24 bits
750(720)/60p:59,94p:50p
525(480)/59,94i	48	20 bits/24 bits	16 Sincrondonido
625(575)/50i

Instalando esta tarjeta de terminales en una pantalla compatible, sus ajustes de audio podran realizarse mediante la pantalla. (Para poder los procedimientos de visualizacion y ajuste, asi como también Others detalles, consulte las instrucciones de funciona el unidad principal de visualizacion.)

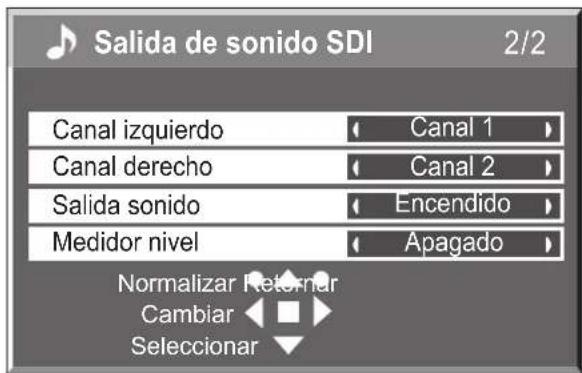

En el menu Sonido de la pantalla

Canal izquierdo: SeLECTIONA los canales de audio SDI cuyas señales van a partir al canal izquierdo de la pantalla.

Canal 1 a canal 16

(Ajuste inicial: Canal 1)

Canal derecho: Seleecciona los canales de audio SDI cuyas señales van a partir al canal derecho de la pantalla.

Canal 1 a canal 16

(Ajuste inicial: Canal 2)

Salida sonido: Enciende o apaga la calidad de audio SDI (Ajuste inicial: Encendido)

Medidor nivel: Visualiza el medidor de nivel de audio SDI.

Apagado, canales 1 a 8 (canal 1-8), canales 9 a 16 (canal 9-16)

(Ajuste inicial: Apagado)

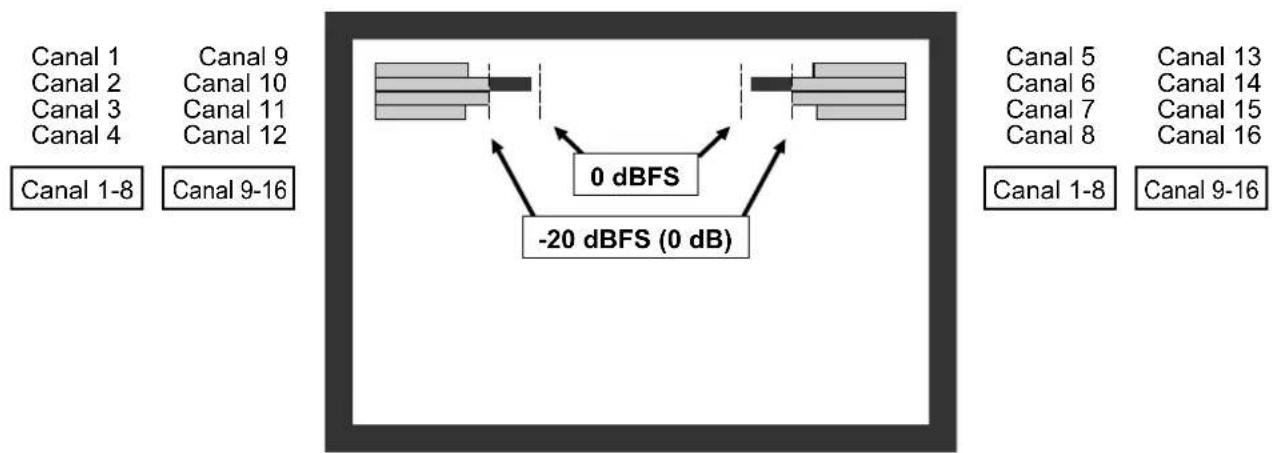

Visualización del medidor de nivel

Arriba se muestra una visualización de pantalla para los canales 1-8 y los canales 9-16.

Notas:

• La calidad de Signals de audio se suspenderá si se han introducido signales differses de las listedas en "Señales de audio compatibles con launidad".
• De forma similar, la calidad de Signals de audio se suspenderá si se ha selecciónado un canal que no es uno de los canales multíques de entre las señales SDI.
