TYFB10HD - テレビ PANASONIC - 無料のユーザーマニュアル

製品タイプ	テレビ用接続カード
ブランド	パナソニック
モデル	TYFB10HD
カテゴリー	テレビ
対応画面モデル	PF10以降（PS10/PH10非対応）
対応スロット数	スロット1および2（スロット3非対応）
対応ビデオ信号	1125(1080)/60i, 50i, 24p, 25p, 30p, 24sF, 720/60p, 720/50p, 525/480i, 625/575i
対応オーディオ信号	48 kHz、20/24ビット、最大16チャンネル
利用可能なオーディオ設定	左/右チャンネル選択、音声出力有効化、レベル表示
付属品	機能ラベル1枚、ネジ4本
安全上の注意	分解しない、異臭の場合は電源プラグを抜く、接点に直接触れない
取り付け	取り付けや改造は指定された保守サービスに連絡
取り扱い上の注意	取り扱い前に静電気を除去し、付属のケーブルを使用
メンテナンスと清掃	柔らかい乾いた布で拭き、液体は使用しない
修理可能性と交換部品	認定アフターサービスから交換部品を入手可能

よくある質問 - TYFB10HD PANASONIC

TYFB10HD接続カードの取り付け方法は？

取り付けは指定された保守サービスが行う必要があります。取り扱いの前に、画面を電源コンセントから抜き、金属製の物体に触れて静電気を除去してください。付属のネジのみを使用してください。

対応ビデオ信号は？

カードは以下のフォーマットに対応しています：1125(1080)/60i、50i、24p、25p、30p、24sF、750(720)/60p、50p、525(480)/59.94i、625(575)/50i。

オーディオチャンネルはいくつ使用可能ですか？

最大16チャンネルのオーディオで、サンプリング周波数48kHz、20または24ビットの解像度です。

煙の臭いや異常な音がする場合の対処法は？

すぐに画面を電源コンセントから抜き、使用を中止してください。アフターサービスに連絡してください。

カードを湿った布で掃除できますか？

いいえ、柔らかい乾いた布を使用してください。液体や溶剤は絶対に使用しないでください。

このカードはすべてのパナソニック画面と互換性がありますか？

いいえ、PF10以降のモデルと互換性がありますが、PS10およびPH10シリーズとは互換性がありません。

音声出力の設定方法は？

画面のサウンドメニューで、左チャンネル（1-16）と右チャンネル（1-16）を選択し、音声出力の有効/無効を切り替え、レベル表示を表示できます。

付属品は？

使用するスロットに貼る機能ラベル1枚と固定用ネジ4本。

自分でカードを取り付けられますか？

取り付けや改造は認定された保守サービスに連絡することをお勧めします。

非対応のオーディオ信号を受信した場合はどうなりますか？

信号が対応リストにない場合や無効なチャンネルが選択された場合、音声出力は中断されます。

使用説明書 TYFB10HD PANASONIC

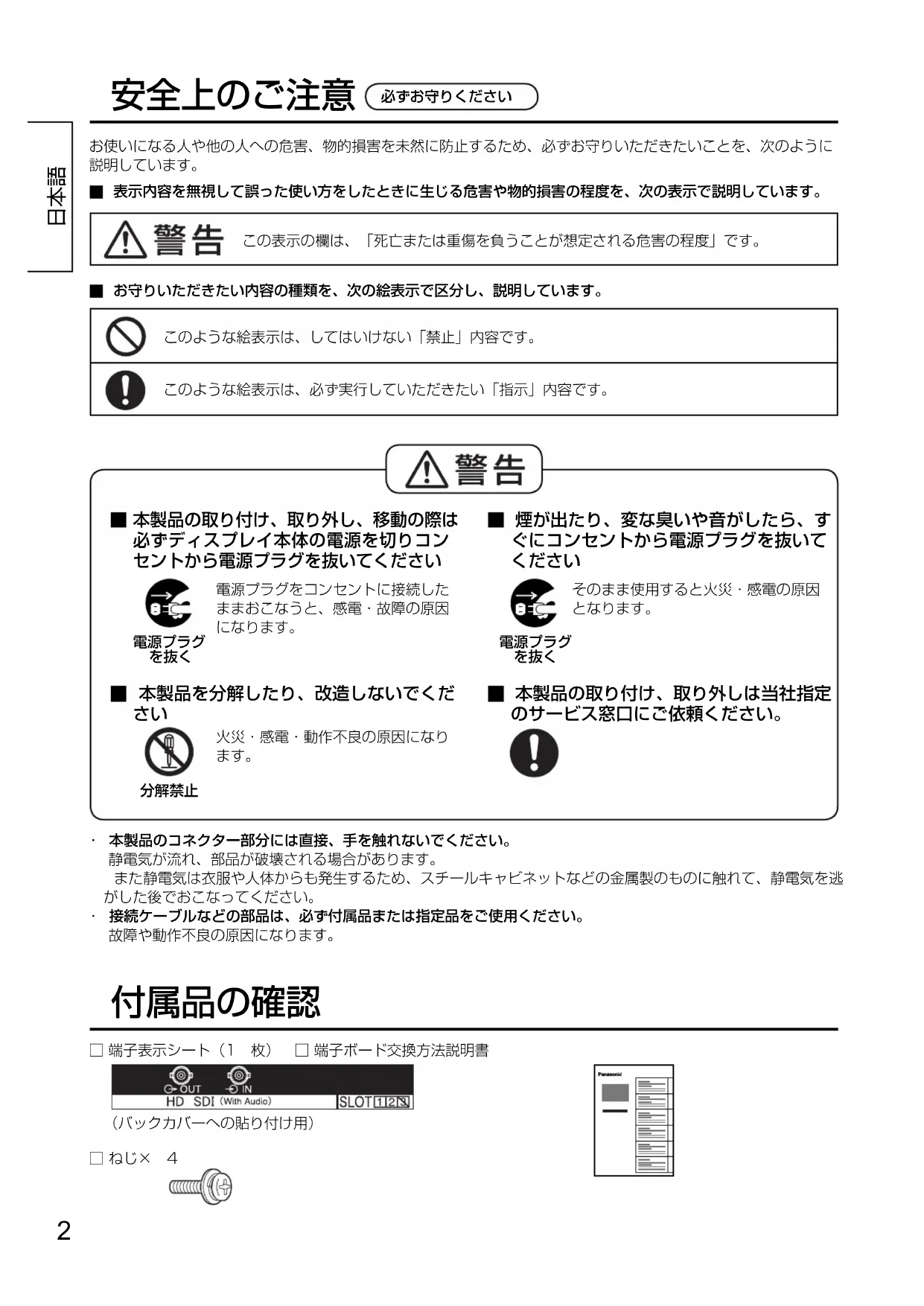

その表示の欄は、「死亡または重傷を負うと想定される危害の程度」です。

本製品の取り付け、取り外し、移動の際は、必ずディスプレイ本体の電源を切り、コンセントから電源プラグを抜いてください。

電源プラグを抜く

電源プラグをコンセントに接続したままにしておくと、感電・故障の原因になります。

本製品を分解したり、改造したりしないでください。

分解禁止

火災・感電・動作不良の原因になります。

煙が出た、変な臭いや音がしたら、すぐにコンセントから電源プラグを抜いてください。

電源プラグを抜く

そのまま使用すると火災・感電の原因になります。

本製品の取り付け、取り外しは当社指定のサービス窓口に依頼してください。

本製品のコネクタ部分には直接、手を触れないでください。

静電気が流れ、部品が破壊されます。

静電気は衣服や人体からも発生するため、スチールやビネトなどの金属製のものに触れて、静電気を逃がした後に触ってください。

接続ケーブルなどの部品は、必ず付属品または指定品をご使用ください。

故障および動作不良の原因になります。

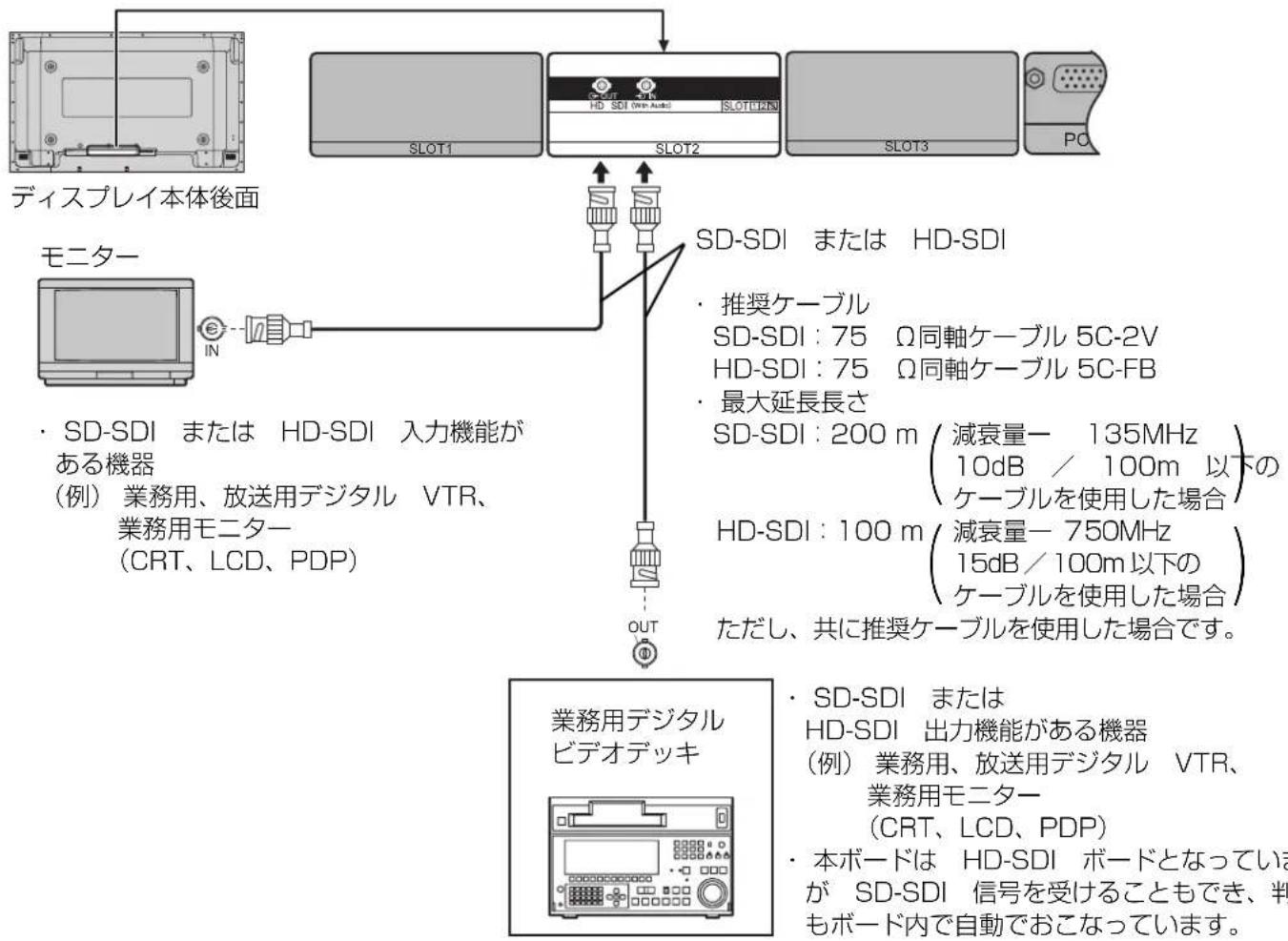

付属品の確認

本端子ボードの装着からデスクレ本体のスロット番号

2 スロットモダル	Slot1, Slot2
3 スロットモダル	Slot1, Slot2 (Slot3は装着いたします)

※本端子ボードは、PF10シリーズ以降に対応しています。

(PS10/PH10 フリーニスは対応していません。)

<本機対応の映像信号>

信号フoorーパット		fV (Hz)	St相关政策 フoorーパット	fH (kHz)	ドットケロック (MHz)	ア克莱イデ ビケル数	総ビック イル数	ア克莱イデ マイ庁数	総ライ庁数
1	1125 (1080) / 60i : 59.94i 60	2:1 Interlace 33.75 74.25	1920	2200	1080 1125
2	1125 (1080) / 50i 50 2:1 Interlace 28.125 74.25 1920	2640	1080 1125
3	750 (720) / 60p : 59.94p	60	Progressive	45	74.25	1280	1650	720	750
4	750 (720) / 50p	50	Progressive	37.5	74.25	1280	1980	720	750
5	1125 (1080) / 24sF : 23.985sF	48	Progressive (sF)	27	74.25 1920	2750 1080	1125
6	1125 (1080) / 30p	30	Progressive	33.75	74.25	1920	2200	1080	1125
7	1125 (1080) / 25p	25	Progressive	28.125	74.25	1920	2640	1080	1125
8	1125 (1080) / 24p	24	Progressive	27	74.25	1920	2750	1080	1125
9	525 (480) / 59.94i	59.94	2:1 Interlace	15.734	27	1440	1716	486	525
10	625 (575) / 50i	50	2:1 Interlace	15.625	27	1440	1728	576	625

・上記の機器類・ケーブル類は別売品です。

<本機対応の音声信号>

信号シャーマット	サイング周波数 (kHz)	ビット数	音声 CH (ch)	映像同期/非同期
1125(1080)/60i:59.94i:50i 1125(1080)/30p:25p:24p:24sF:23.985sF 750(720)/60p:59.94p:50p	48 20bit/24bit	16		同期/非同期
525(480)/59.94i 625(575)/50i	48 20bit/24bit	16		同期

左手パネル： 微調整上左手パネル出力設定 SDI音声パネル選択。 パネル1～パネル16 （初期値：パネル1） 右手パネル： 微調整上右手パネル出力設定 SDI音声パネル選択。 パネル1～パネル16 （初期値：パネル2） サウンド出力： SDI音声出力オン/オフ（初期値：オン） レベルメーター： SDI音声レベルメーター表示オフ/1-8ch/9-16ch（初期値：オフ）

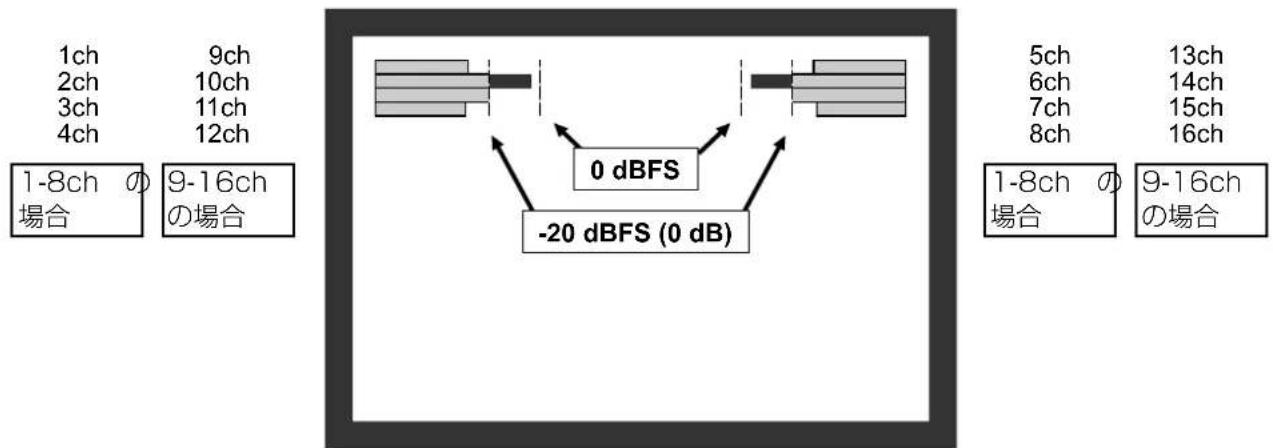

<レベルメーター表示>

レベルメーター選択 1-8chと9-16chに対する画面表示は、上記のようお願いいたします。

• <本機対応の音声信号> 記憶されている信号以外の入力または出力は、音声出力を停止します。
• SDI信号内に多重されているデジタル音声を選択した場合は、音声出力は停止いたします。

保証とアフターサービス（よくお読みください）

修理・点検・お手入れに関するお問い合わせは…

まず、お買い上げの販売店にご相談ください。

保証書（別添付）

お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け取りください。よくお読みのあと、保存してください。

保証期間

03 1

修理を依頼いたします。

組み合わせをされた機器の「取扱説明書」もよくお読みのうえ、直らないときは電源プラグを抜いて、お買い上げの販売店にご連絡ください。

● 保証期間中は

保証書の規定に基づいて出張修理をさせていただきます。

● 保証期間を過ぎているときは

修理は使用可能製品によっては、ご要望に応じて修理させていただきます。下記修理料金の仕組みをご参照のうえ、ご相談ください。

● 修理料金の仕組み

修理料金は、技術料・部品代・出張料などで構成されています。

技術料は、診断・故障個所の修理、部品交換・調整・修理完了時の点検、各種作業にかかる費用です。

部品代は、修理に使用した部品および補助材料代です。

出張料は、お客様のご依頼により製品のある場所に技術者を派遣する場合の費用です。

補修用性能部品の保有期間

当社は、HD-SDI端子（音声対応）の補修用性能部品を、製造打ち切り後8年間保有いたします。

注）補修用性能部品は、その製品の機能を維持するために必要な部品です。
