РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TYFB10HD PANASONIC

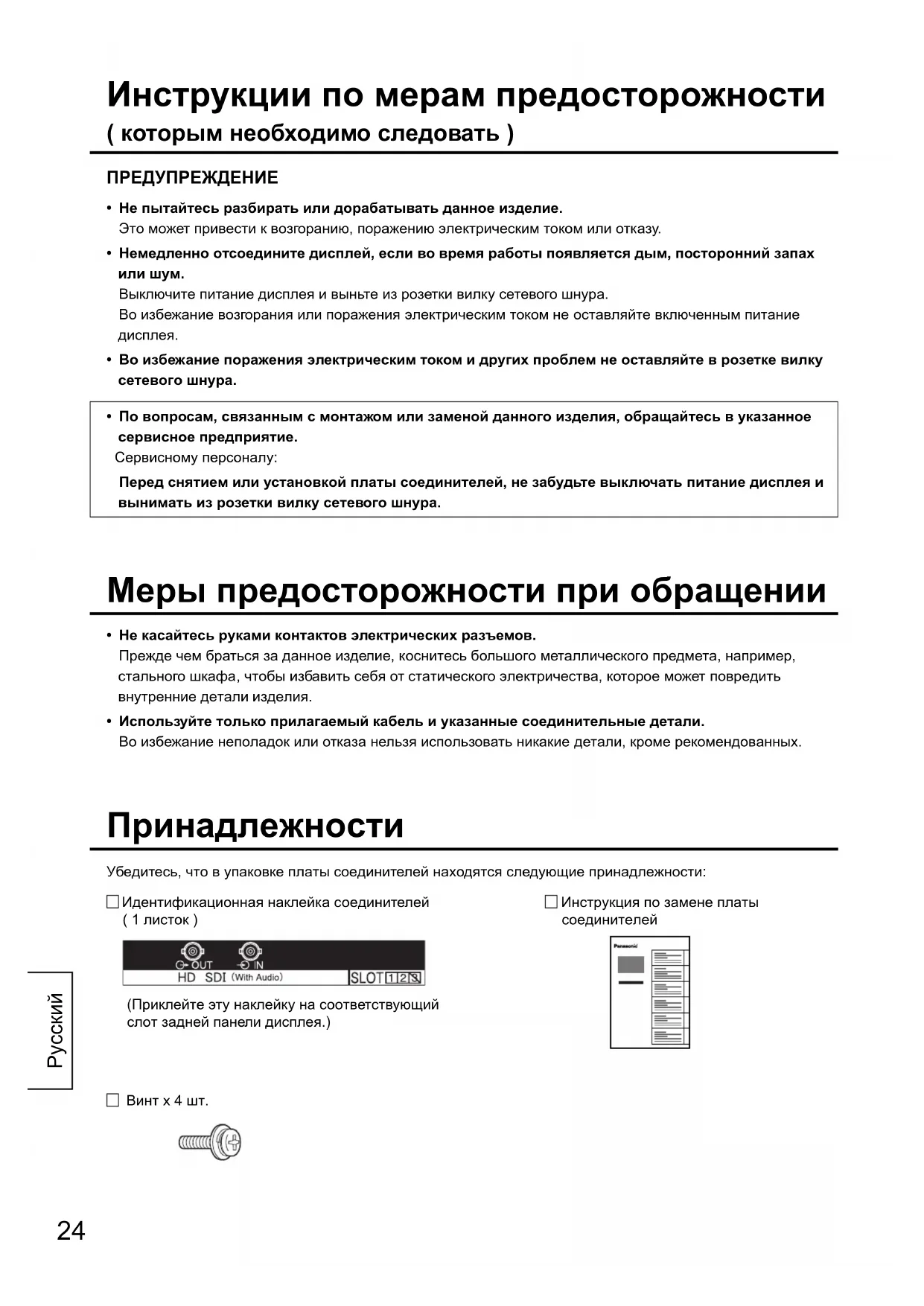

Инструкции по мерам предосторожности ( которым необходимо следовать ) Принадлежности Убедитесь, что в упаковке платы соединителей находятся следующие принадлежности: Меры предосторожности при обращении ПРЕДУПРЕЖДЕНИЕ

• Не пытайтесь разбирать или дорабатывать данное изделие. Это может привести к возгоранию, поражению электрическим током или отказу.

• Немедленно отсоедините дисплей, если во время работы появляется дым, посторонний запах Выключите питание дисплея и выньте из розетки вилку сетевого шнура. Во избежание возгорания или поражения электрическим током не оставляйте включенным питание дисплея.
• Во избежание поражения электрическим током и других проблем не оставляйте в розетке вилку сетевого шнура.
• Не касайтесь руками контактов электрических разъемов. Прежде чем браться за данное изделие, коснитесь большого металлического предмета, например, стального шкафа, чтобы избавить себя от статического электричества, которое может повредить внутренние детали изделия.
• Используйте только прилагаемый кабель и указанные соединительные детали. Во избежание неполадок или отказа нельзя использовать никакие детали, кроме рекомендованных.

• По вопросам, связанным с монтажом или заменой данного изделия, обращайтесь в указанное сервисное предприятие. Сервисному персоналу: Перед снятием или установкой платы соединителей, не забудьте выключать питание дисплея и вынимать из розетки вилку сетевого шнура. Идентификационная наклейка соединителей ( 1 листок ) Инструкция по замене платы соединителей Винт х 4 шт. (Приклейте эту наклейку на соответствующий слот задней панели дисплея.)PC INSLOT1SLOT2SLOT3SLOT3 OUT

Модель с 2 слотами Slot1, Slot2 Модель с 3 слотами Slot1, Slot2 (Slot3 не совместим) Формат сигнала

Progressive (sF) 27 74,25 1920 2750 1080 1125 6 1125 (1080) / 30p 30 Progressive 33,75 74,25 1920 2200 1080 1125 7 1125 (1080) / 25p 25 Progressive 28,125 74,25 1920 2640 1080 1125 8 1125 (1080) / 24p 24 Progressive 27 74,25 1920 2750 1080 1125 9 525 (480) / 59,94i 59,94 2:1 Interlace 15,734 27 1440 1716 486 525 10 625 (575) / 50i 50 2:1 Interlace 15,625 27 1440 1728 576 625 Подключение Номера слотов дисплея, совместимых с креплениями платы соединителей. Видео сигналы, поддерживаемые аппаратом Примечание:

• Дополнительные устройства и кабели, показанные на рисунке, не входят в данный комплект. Коммерческий цифровой VCR Вид дисплея сзади

• Оборудование с возможностью ввода SD-SDI или HD-SDI

Профессиональные или вещательные цифровые VCR, профессиональные мониторы (CRT, LCD, PDP) SD-SDI или HD-SDI

• Оборудование с возможностью вывода SD-SDI или HDSDI

Профессиональные или вещательные цифровые VCR, профессиональные мониторы (CRT, LCD, PDP)

• Эта плата HD-SDI может также принимать сигналы SD-SDI, а также плата может автоматически различать

• Рекомендованные кабели SD-SDI: 75 Ом коаксиальный кабель 5C-2V HD-SDI: 75 Ом коаксиальный кабель 5C-FB

• Максимальная длина при использовании рекомендованного выше кабеля SD-SDI: 200 м HD-SDI: 100 м

• Эта плата соединителей поддерживает серию PF10 и последующие серии.

поддерживает серии PS10 / PH10.)

При использовании кабеля длиной менее 100 м и ослаблением 10 дБ при 135 МГц

При использовании кабеля длиной менее 100 м и ослаблением 15 дБ при 750 МГц26

Прав. канал Канал 1 Канал 2

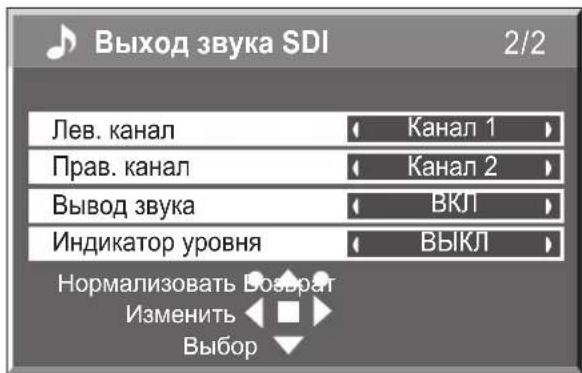

Нормализовать ВозвратИзменитьВыбор Выход звука SDI 1-8 кан.1 кан.2 кан.3 кан.4 кан.9 кан.10 кан.11 кан.12 кан. 9-16 кан. 1-8 кан. 5 кан.6 кан.7 кан.8 кан.13 кан.14 кан.15 кан.16 кан.9-16 кан.Аудио сигналы, поддерживаемые аппаратомФормат сигналаЧастота дискретизации (кГц)Число битовАудио каналы (кан.)Синхронизирован/не синхронизирован с видео сигналами1125(1080)/60i:59,94i:50i1125(1080)/30p:25p:24p:24sF:23,985sF750(720)/60p:59,94p:50p 20 бит/24 бит Синхронизирован или не синхронизирован525(480)/59,94i625(575)/50i 20 бит/24 бит16 Синхронизирован При установке этой платы соединителей в совместимый дисплей ее аудио установки могут выполняться этим дисплеем. (Относительно дисплея, процедур установки и других подробностей обращайтесь к инструкции по эксплуатации основного блока дисплея.) Лев. канал: Выбираются SDI аудио каналы, сигналы которых будут выводиться через левый канал дисплея.Каналы с 1 по 16 (Начальная установка: Канал 1) Прав. канал: Выбираются SDI аудио каналы, сигналы которых будут выводиться через правый канал дисплея.Каналы с 1 по 16 (Начальная установка: Канал 2) Вывод звука: Устанавливается, включить или выключить вывод SDI аудио (начальная установка: Вкл.). Индикатор уровня: Отображается индикатор уровня SDI Выкл., каналы с 1 по 8 (1-8 кан.), каналы с 9 по 16 (9-16 кан.) (Начальная установка: Выкл.) В меню звука дисплеяОтображение индикатора уровня Сверху показан дисплей экрана для 1-8 кан. и 9-16 кан. Примечания:

• Вывод аудио сигналов будет приостановлен, если будут вводится сигналы, отличающиеся от сигналов, перечисленных в разделе “Аудио сигналы, поддерживаемые аппаратом”.

• Подобным образом вывод аудио сигналов будет приостановлен, если будет выбран канал, который не является одним из каналов среди сигналов SDI. 0 дБ FS-20 дБ FS (0 дБ)27

Прав. канал Канал 1 Канал 2
