TYFB10HD - Televisione PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda di connessione per televisore
Marca	Panasonic
Modello	TYFB10HD
Categoria	Televisore
Modelli di schermo compatibili	PF10 e successivi (non compatibile PS10/PH10)
Numero di slot compatibili	Slot 1 e 2 (Slot 3 non compatibile)
Segnali video supportati	1125(1080)/60i, 50i, 24p, 25p, 30p, 24sF, 720/60p, 720/50p, 525/480i, 625/575i
Segnali audio supportati	48 kHz, 20/24 bit, fino a 16 canali
Impostazioni audio disponibili	Selezione canale sinistro/destro, attivazione uscita audio, indicatore di livello
Accessori inclusi	1 etichetta di funzione, 4 viti
Istruzioni di sicurezza	Non smontare, scollegare in caso di odore anomalo, evitare contatto diretto con i contatti
Installazione	Contattare il servizio di assistenza designato per l'installazione o la modifica
Precauzioni di manipolazione	Scaricare l'elettricità statica prima della manipolazione, utilizzare il cavo fornito
Manutenzione e pulizia	Pulire con un panno morbido e asciutto, non utilizzare liquidi
Riparabilità e ricambi	Ricambi disponibili presso il servizio di assistenza autorizzato

Domande frequenti - TYFB10HD PANASONIC

Come installare la scheda di connessione TYFB10HD?

L'installazione deve essere effettuata da un servizio di assistenza designato. Prima di qualsiasi manipolazione, scollegare lo schermo dalla presa di corrente e scaricare l'elettricità statica toccando un oggetto metallico. Utilizzare solo le viti fornite.

Quali segnali video sono supportati?

La scheda supporta i seguenti formati: 1125(1080)/60i, 50i, 24p, 25p, 30p, 24sF, 750(720)/60p, 50p, 525(480)/59.94i e 625(575)/50i.

Quanti canali audio posso utilizzare?

Fino a 16 canali audio con una frequenza di campionamento di 48 kHz e una risoluzione di 20 o 24 bit.

Cosa fare in caso di odore di fumo o rumore insolito?

Scollegare immediatamente lo schermo dalla presa di corrente e interrompere l'uso. Contattare il servizio di assistenza.

Posso pulire la scheda con un panno umido?

No, utilizzare un panno morbido e asciutto. Non utilizzare mai liquidi o solventi.

La scheda è compatibile con tutti gli schermi Panasonic?

No, è compatibile con i modelli PF10 e successivi, ma non con le serie PS10 e PH10.

Come regolare l'uscita audio?

Nel menu Audio dello schermo, è possibile selezionare il canale sinistro (1-16) e destro (1-16), attivare/disattivare l'uscita audio e visualizzare l'indicatore di livello.

Quali accessori sono inclusi?

Un'etichetta di funzione da applicare sullo slot utilizzato e quattro viti di fissaggio.

Posso installare la scheda da solo?

Si consiglia di contattare un servizio di assistenza autorizzato per l'installazione o qualsiasi modifica.

Cosa succede se viene ricevuto un segnale audio non supportato?

L'uscita audio verrà interrotta se il segnale non è presente nell'elenco dei segnali supportati o se viene selezionato un canale non valido.

MANUALE UTENTE TYFB10HD PANASONIC

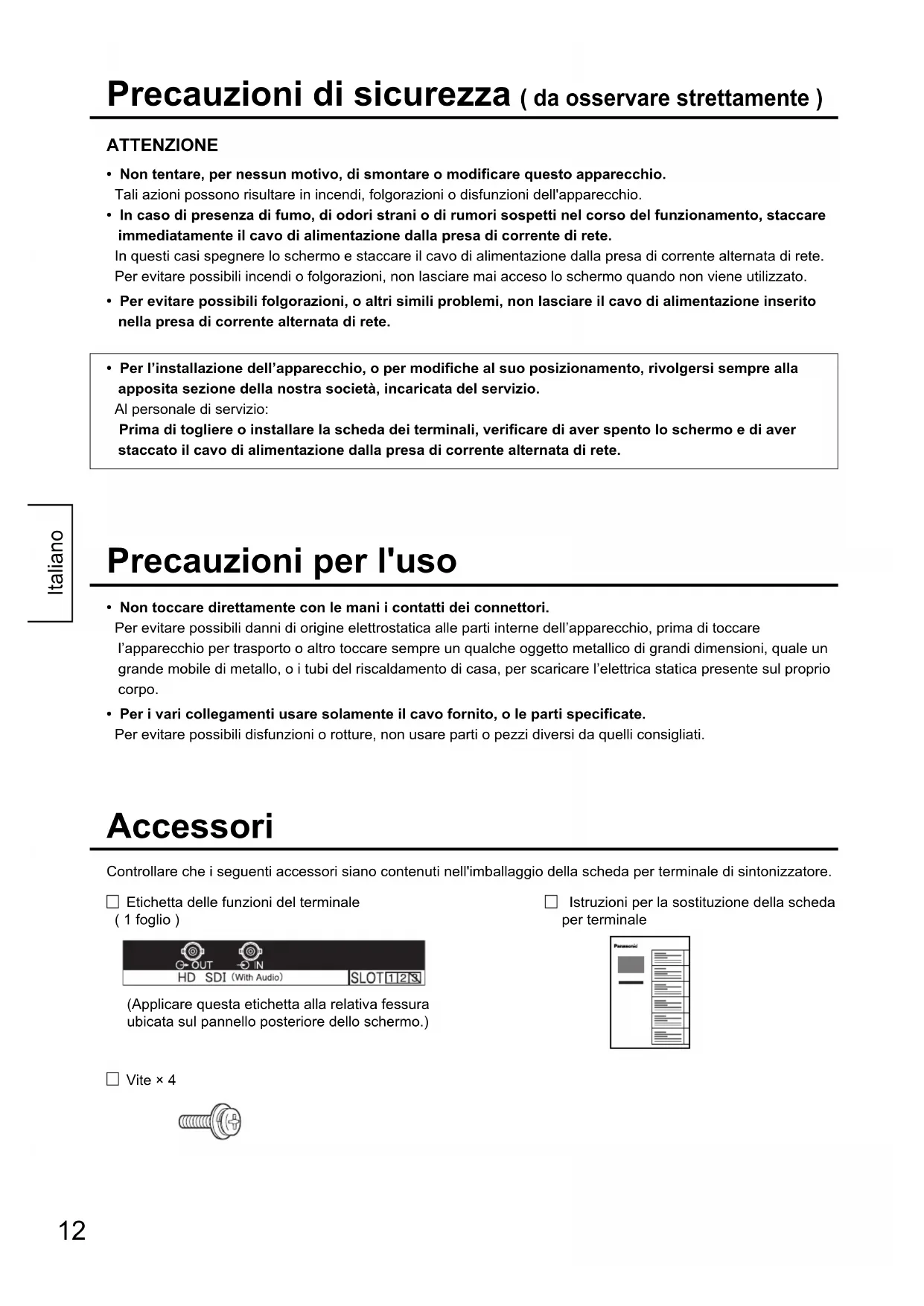

• Non tentare, per nessun motivo, di smontare o modificare questo apparecchio. Tali azioni possono provocare incendi, folgorazioni o malfunzionamenti dell'apparecchio.
• In caso di presenza di fumo, odori strani o rumori sospetti durante il funzionamento, staccare immediatamente il cavo di alimentazione dalla presa di corrente di rete.

In questi casi spegnere lo schermo e staccare il cavo di alimentazione dalla presa di corrente alternata di rete. Per evitare possibili incendi o folgorazioni, non lasciare mai acceso lo schermo quando non viene utilizzato.

• Per evitare possibili folgorazioni o altri simili problemi, non lasciare il cavo di alimentazione inserito nella presa di corrente alternata di rete.
• Per l'installazione dell'apparecchio o per modifiche al suo posizionamento, rivolgersi sempre al personale specializzato della nostra società, incaricato del servizio.

Al personale di servizio:

Prima di togliere o installare la scheda dei terminali, verificare di aver spento lo schermo e di aver staccato il cavo di alimentazione dalla presa di corrente alternata di rete.

Precauzioni per l'uso

Non toccare direttamente con le mani i contatti dei connettori. Per evitare possibili danni di origine elettrostatica alle parti interne dell'apparecchio, prima di toccare l'apparecchio per trasporto o per altri motivi, toccare sempre un oggetto metallico di grandi dimensioni, quale un grande mobile di metallo o i tubi del riscaldamento di casa, per scaricare l'elettricità statica presente sul proprio corpo. - Per i vari collegamenti usare solamente il cavo fornito o le parti specificate.

Per evitare possibili malfunzionamenti o rotture, non usare parti o pezzi diversi da quelli consigliati.

Accessori

Controllare che i seguenti accessori siano contenuti nell'imballaggio della scheda per terminale di sintonizzatore.

Etichetta delle funzioni del terminale (1 foglio)

(Applicare questa etichetta alla relativa fessura ubicata sul pannello posteriore dello schermo.)

Istruzioni per la sostituzione della scheda per terminale

Vite × 4

Numeri delle fissure dello schermo compatibili con il montaggio della scheda dei terminali.

Modelli con 2 fissure Fessura 1 e	Fessura 2
Modelli con 3 fissure Fessura 1 e	Fessura 2 (la Fessura 3 non compatibile)

• Questa scheda dei terminali supporta la serie PF10 e quelle successive. (Non supporta la serie PS10 / PH10.)

Segnali video supportati dall'unità

Formato del segnale		fV (Hz)	Formato della scansione	fH (kHz)	Orologio a puntini (MHz)	Numero di pixel attivi	Numero totale di pixel	Numero di linee attive	Numero totale di linee
1	1125 (1080) / 60i : 59,94i	60 2:1	Interlace 33,75	74,25 19	20 2200	1080 1125
2	1125 (1080) / 50i 50 2:1 Interlace	28,125 74,25	1920 2640	1080 11	25
3	750 (720) / 60p : 59,94p	60	Progressive	45	74,25	1280	1650	720	750
4	750 (720) /50p	50	Progressive	37,5	74,25	1280	1980	720	750
5	1125 (1080) / 24sF : 23,985sF	48	Progressive (sF)	27	74,25 19	920 2750	1080 1125
6	1125 (1080) / 30p	30	Progressive	33,75	74,25	1920	2200	1080	1125
7	1125 (1080) / 25p	25	Progressive	28,125	74,25	1920	2640	1080	1125
8	1125 (1080) / 24p	24	Progressive	27	74,25	1920	2750	1080	1125
9	525 (480) / 59,94i	59,94	2:1 Interlace	15,734	27	1440	1716	486	525
10	625 (575) / 50i	50	2:1 Interlace	15,625	27	1440	1728	576	625

Nota:

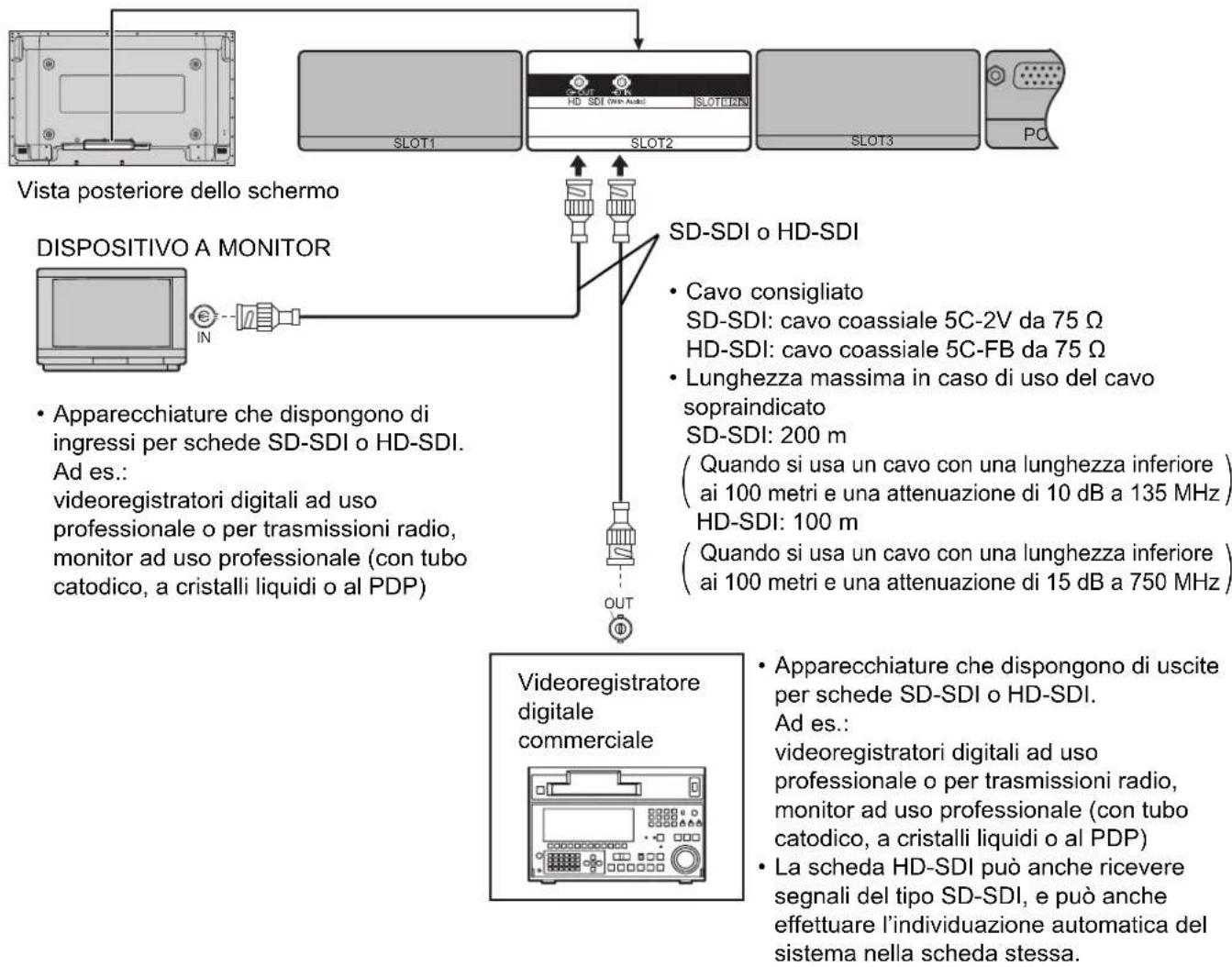

Gli ulteriori componenti, cavi e prese di adattatori illustrati in figura non sono forniti con lo schermo.

Segnali audio supportati dall'unità

Formato del segnale	Frequenza campione (kHz)	Numero di bit	Canali audio (can.)	Sincronizzato/non sincronizzato con i segnali video
1125(1080)/60i:59,94i:50i	48 20 bit/24	bit 16		Sincronizzato o non sincronizzato
1125(1080)/30p:25p:24p:24sF:23,985sF	48 20 bit/24	bit 16 Sincronizzato
750(720)/60p:59,94p:50p
525(480)/59,94i	48 20 bit/24	bit 16 Sincronizzato
625(575)/50i

Installando questa scheda dei terminali in uno schermo compatibile, le sue impostazioni audio possono essere eseguite con lo schermo. (Per lo schermo e le procedure di impostazione, come pure per altri dettagli, vedere le istruzioni per l'uso dell'unità principale dello schermo.)

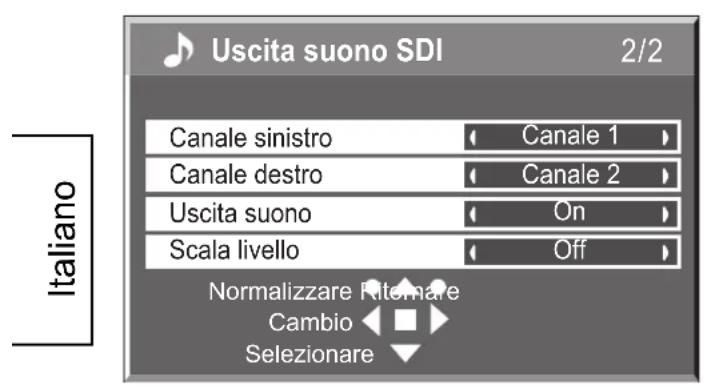

Nel menu Suono dello schermo

Canale sinistro: Seleziona i canali audio SDI di cui alimentare i segnali al canale sinistro dello schermo. Dal canale 1 al canale 16 (Impostazione iniziale: Canale 1) Canale destro: Seleziona i canali audio SDI di cui alimentare i segnali al canale destro dello schermo. Dal canale 1 al canale 16 (Impostazione iniziale: Canale 2)

Uscita suono: Imposta l'uscita audio SDI a On o Off (impostazione iniziale: On) Scala livello: Visualizza la scala di livello audio SDI Off, canali da 1 a 8 (1-8 can.), canali da 9 a 16 (9-16 can.) (Impostazione iniziale: Off)

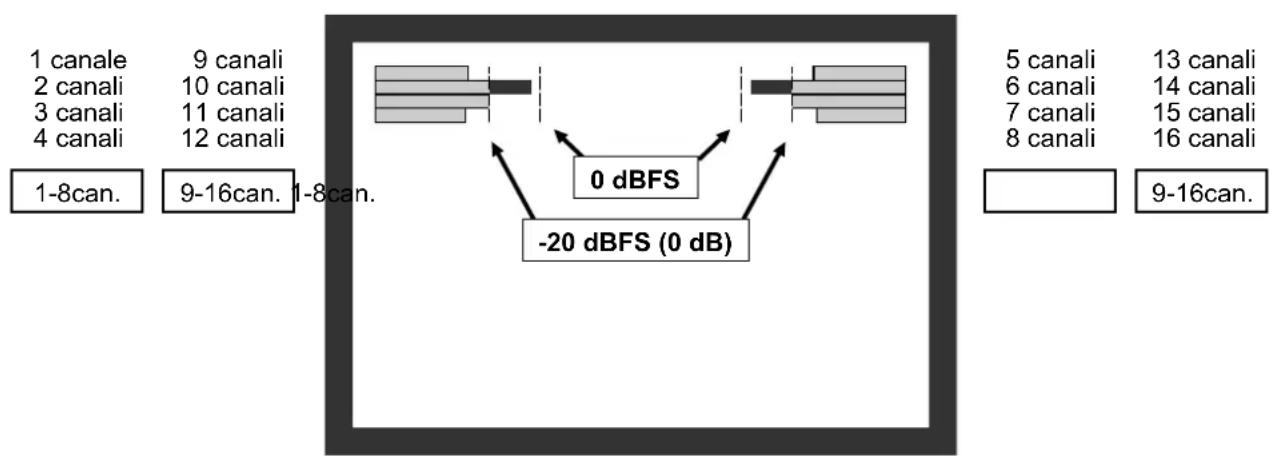

Display della scala di livello Sopra è molto una schermata per 1-8 canali e 9-16 canali.

Note:

L'uscita del segnale audio viene sospesa se vengono alimentati segnali diversi da quelli elencati in "Segnali audio supportati dall'unità". - Allo stesso modo, l'uscita del segnale audio viene sospesa se si seleziona un canale che non è uno dei multipli canali tra i segnali SDI.
