TYFB10HD - Fernseher PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Anschlusskarte für Fernseher
Marke	Panasonic
Modell	TYFB10HD
Kategorie	Fernseher
Kompatible Bildschirmmodelle	PF10 und später (nicht kompatibel mit PS10/PH10)
Anzahl kompatibler Steckplätze	Steckplätze 1 und 2 (Steckplatz 3 nicht kompatibel)
Unterstützte Videosignale	1125(1080)/60i, 50i, 24p, 25p, 30p, 24sF, 720/60p, 720/50p, 525/480i, 625/575i
Unterstützte Audiosignale	48 kHz, 20/24 Bit, bis zu 16 Kanäle
Verfügbare Audioeinstellungen	Auswahl linker/rechter Kanal, Audioausgabe aktivieren, Pegelanzeige
Mitgeliefertes Zubehör	1 Funktionsetikett, 4 Schrauben
Sicherheitshinweise	Nicht zerlegen, bei ungewöhnlichem Geruch vom Netz trennen, direkten Kontakt mit Kontakten vermeiden
Installation	Für Installation oder Änderung den benannten Kundendienst kontaktieren
Handhabungshinweise	Vor der Handhabung statische Elektrizität entladen, das mitgelieferte Kabel verwenden
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen, keine Flüssigkeiten verwenden
Reparierbarkeit und Ersatzteile	Ersatzteile sind beim autorisierten Kundendienst erhältlich

Häufig gestellte Fragen - TYFB10HD PANASONIC

Wie installiere ich die Anschlusskarte TYFB10HD?

Die Installation muss durch einen benannten Kundendienst erfolgen. Trennen Sie vor dem Eingriff den Bildschirm vom Netz und entladen Sie statische Elektrizität durch Berühren eines Metallgegenstands. Verwenden Sie ausschließlich die mitgelieferten Schrauben.

Welche Videosignale werden unterstützt?

Die Karte unterstützt die folgenden Formate: 1125(1080)/60i, 50i, 24p, 25p, 30p, 24sF, 750(720)/60p, 50p, 525(480)/59.94i und 625(575)/50i.

Wie viele Audiokanäle kann ich nutzen?

Bis zu 16 Audiokanäle mit einer Abtastrate von 48 kHz und einer Auflösung von 20 oder 24 Bit.

Was tun bei Rauchgeruch oder ungewöhnlichem Geräusch?

Trennen Sie den Bildschirm sofort vom Netz und stellen Sie die Nutzung ein. Kontaktieren Sie den Kundendienst.

Kann ich die Karte mit einem feuchten Tuch reinigen?

Nein, verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Flüssigkeiten oder Lösungsmittel.

Ist die Karte mit allen Panasonic-Bildschirmen kompatibel?

Nein, sie ist kompatibel mit den Modellen PF10 und später, aber nicht mit den Serien PS10 und PH10.

Wie stelle ich den Audioausgang ein?

Im Menü "Ton" des Bildschirms können Sie den linken (1-16) und rechten (1-16) Kanal auswählen, den Audioausgang aktivieren/deaktivieren und den Pegelindikator anzeigen.

Welches Zubehör ist enthalten?

Ein Funktionsetikett zum Anbringen am verwendeten Steckplatz und vier Befestigungsschrauben.

Kann ich die Karte selbst installieren?

Es wird empfohlen, für die Installation oder Änderungen einen autorisierten Kundendienst zu kontaktieren.

Was passiert, wenn ein nicht unterstütztes Audiosignal empfangen wird?

Der Audioausgang wird unterbrochen, wenn das Signal nicht in der Liste der unterstützten Signale enthalten ist oder ein ungültiger Kanal ausgewählt wird.

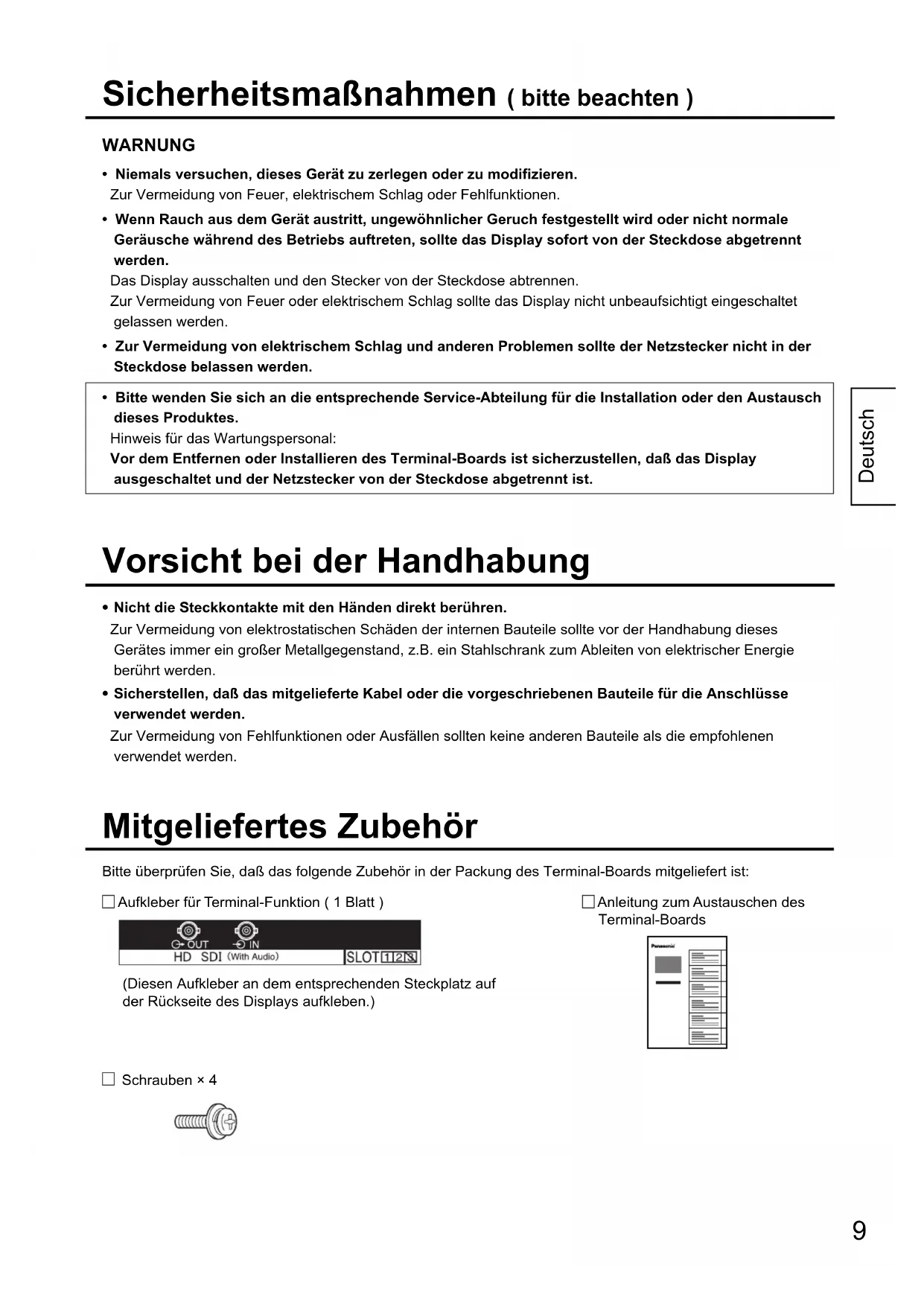

BEDIENUNGSANLEITUNG TYFB10HD PANASONIC

• Niemals versuchen, dieses Gerät zu zerlegen oder zu modifizieren. Zur Vermeidung von Feuer, elektrischem Schlag oder Fehlfunktionen.
• Wenn Rauch aus dem Gerät austritt, ein ungewöhnlicher Geruch festgestellt wird oder nicht normale Geräusche während des Betriebs auftreten, sollte das Display sofort von der Steckdose abgetrennt werden.

Das Display ausschalten und den Stecker von der Steckdose abtrennen.

Zur Vermeidung von Feuer oder elektrischem Schlag sollte das Display nicht unbeaufsichtigt eingeschaltet gelassen werden.

• Zur Vermeidung von elektrischem Schlag und anderen Problemen soll der Netzstecker nicht in der Steckdose belassen werden. Bitte wenden Sie sich an die entsprechende Service-Abteilung für die Installation oder den Austausch eines Produkts.

Hinweis für das Wartungspersonal:

Vor dem Entfernen oder Installieren des Terminal-Boards ist sicherzustellen, dass das Display ausgeschaltet und der Netzstecker von der Steckdose abgetrennt ist.

Vorsicht bei der Handhabung

• Nicht die Steckkontakte mit den Händen direkt berühren.

Zur Vermeidung von elektrostatischen Schäden der internen Bauteile sollte vor der Handhabung dieses Gerätes immer ein großer Metallgegenstand, z.B. ein Stahlschrank, zum Ableiten von elektrischer Energie berührt werden.

• Sicherstellen, dass das mitgelieferte Kabel oder die vorgeschriebenen Bauteile für die Anschlüsse verwendet werden.

Zur Vermeidung von Fehlfunktionen oder Ausfällen sollen keine anderen Bauteile als die empfohlenen verwendet werden.

Mitgeliefertes Zubehör

Bitte überprüfen Sie, dass das folgende Zubehör in der Packung des Terminal-Boards mitgeliefert ist:

□ Aufkleber für Terminal-Funktion (1 Blatt)

(Diesen Aufkleber an dem entsprechenden Steckplatz auf der Rückseite des Displays aufkleben.)

Anleitung zum Austauschen des Terminal-Boards

□ Schrauben × 4

Steckplatznummern auf dem Display, die mit dem Terminal-Board-Zubehör kompatibel sind.

Modell mit 2 Steckplätzen Steckplatz 1, Steckplatz 2

Modell mit 3 Steckplätzen Steckplatz 1, Steckplatz 2 (Steckplatz 3 ist nicht kom patibel)

• Dieses Terminal-Board unterstützt die Modellreihe PF10 und nachfolgende Modellreihen. (Es bietet keine Unterstützung der Modellreihe PS10 / PH10.)

Von diesem Terminal-Board unterstützte Videosignale

Signalformat		fV (Hz)	Abtastformat	fH (kHz)	Punkttakt (MHz)	Anzahl der aktiven Punkte	Gesamte Anzahl der Punkte	Anzahl der aktiven Zeilen	Gesamte Anzahl der Zeilen
1	1125 (1080) / 60i : 59,94i	60 2:1	Interlace 33,75	74,25 19	20 2200 1	1080 1125
2	1125 (1080) / 50i 50 2:1 Interlace		28,125 74,25	1920 264	0 1080 11	25
3	750 (720) / 60p : 59,94p	60	Progressive	45	74,25	1280	1650	720	750
4	750 (720) /50p	50	Progressive	37,5	74,25	1280	1980	720	750
5	1125 (1080) / 24sF : 23,985sF	48	Progressive (sF)	27	74,25 1	1920 2750 1	080 1125
6	1125 (1080) / 30p	30	Progressive	33,75	74,25	1920	2200	1080	1125
7	1125 (1080) / 25p	25	Progressive	28,125	74,25	1920	2640	1080	1125
8	1125 (1080) / 24p	24	Progressive	27	74,25	1920	2750	1080	1125
9	525 (480) / 59,94i	59,94	2:1 Interlace	15,734	27	1440	1716	486	525
10	625 (575) / 50i	50	2:1 Interlace	15,625	27	1440	1728	576	625

Hinweis:

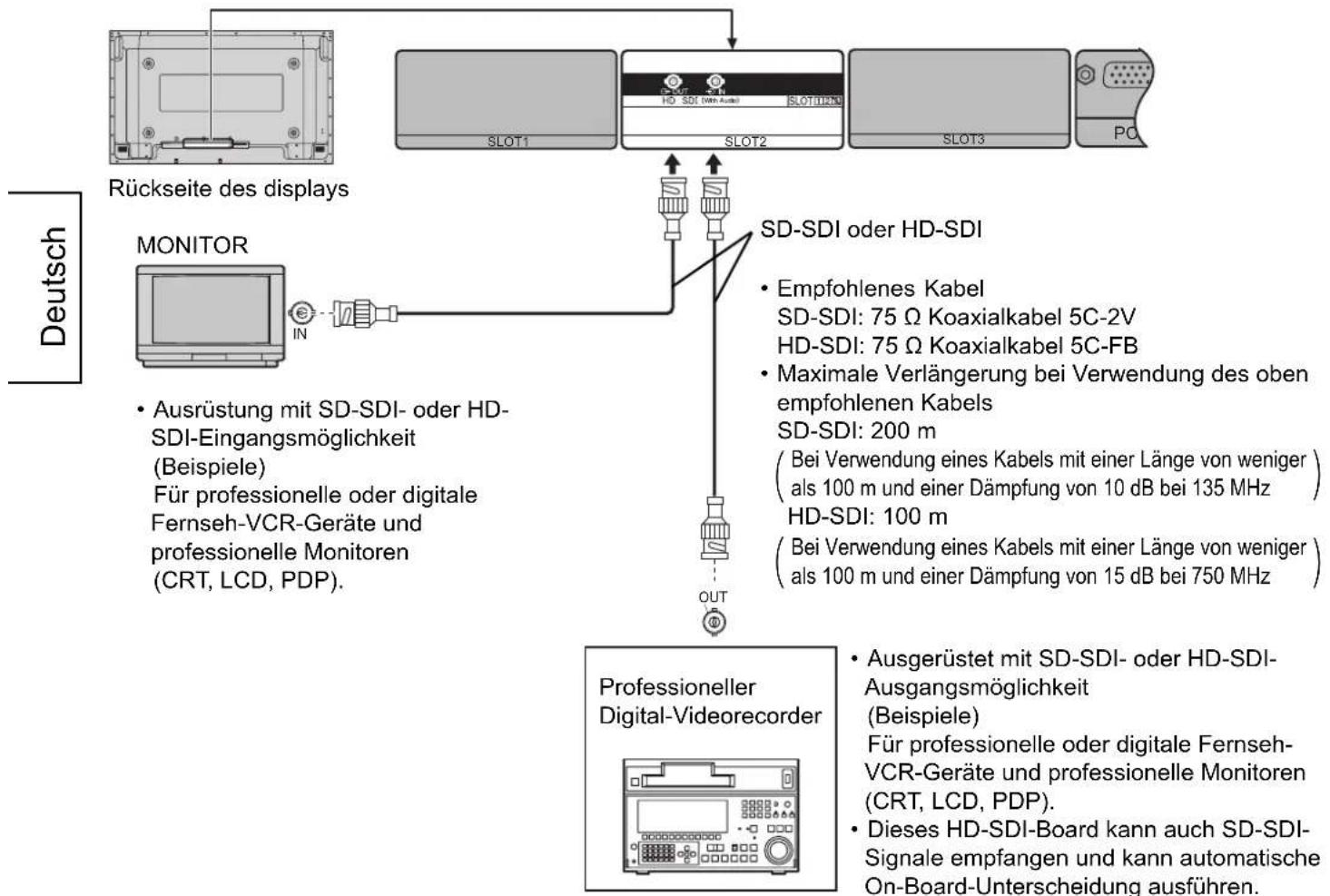

Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang enthalten.

Von diesem Terminal-Board unterstützte Audiosignale

Signalformat	Abtastfrequenz (kHz)	Bit-Anzahl	Tonkanäle (Kan.)	Mit Videosignalen synchronisiert/nicht synchronisiert
1125(1080)/60i:59,94i:50i	48 20 Bit/24	Bit 16		Synchronisiert oder nicht synchronisiert
1125(1080)/30p:25p:24p:24sF:23,985sF	48 20 Bit/24	Bit 16	Synchronisiert
750(720)/60p:59,94p:50p
525(480)/59,94i	48 20 Bit/24	Bit 16	Synchronisiert
625(575)/50i

Nach Installation dieses Terminal-Boards in einem kompatiblen Display können die Audioeinstellungen für das Terminal-Board am Display vorgenommen werden. (Einzelheiten zum Display, zu den Einstellverfahren usw. finden Sie in der Bedienungsanleitung des Displays.)

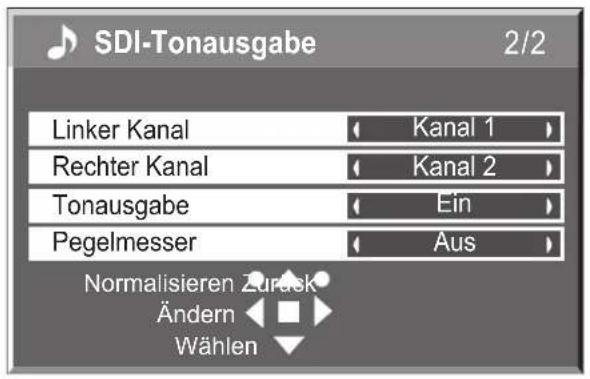

Im Tonmenü des Displays

Linker Kanal:	Dient zur Wahl der SDI-Audiokanäle, deren Signale an den linken Kanal des Displays ausgegeben werden sollen. Kanal 1 bis Kanal 16 (Standardeinstellung: Kanal 1)
Rechter Kanal:	Dient zur Wahl der SDI-Audiokanäle, deren Signale an den rechten Kanal des Displays ausgegeben werden sollen. Kanal 1 bis Kanal 16 (Standardeinstellung: Kanal 2)
Tonaussgabe:	Dient zum Ein- und Ausschalten der SDI-Tonaussgabe (Standardeinstellung: Ein).
Pegelmesser:	Dient zum Anzeigen des SDI-Audiopegelmessers. Aus, Kanal 1 bis 8 (Kan. 1-8), Kanal 9 bis 1 (Kan. 9-16) (Standardeinstellung: Aus)

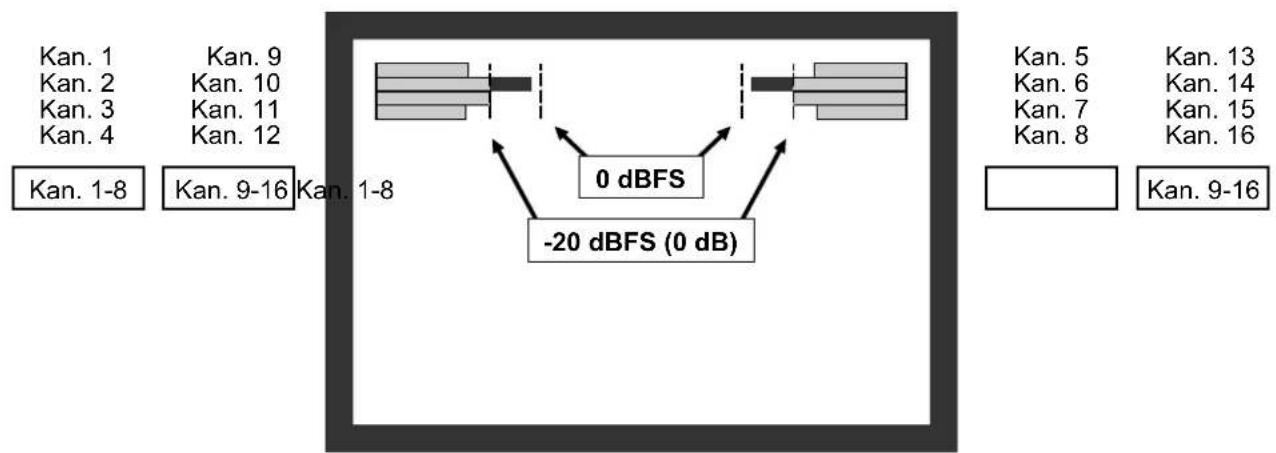

Pegelmesseranzeige Die obige Abbildung zeigt die Bildschirmanzeige für Kan. 1-8 und Kan. 9-16.

Hinweise:

Die Ausgabe von Audiosignalen wird unterbrochen, wenn andere als die in der obigen Tabelle „Von diesem Terminal-Board unterstützte Audiosignale" zugeleitet werden. - Bei Wahl eines Kanals, bei dem es sich nicht um einen der Kanäle mit SDI-Signalen handelt, wird die Ausgabe von Audiosignalen ebenfalls unterbrochen.
