ПОСІБНИК КОРИСТУВАЧА TYCE42PS20 PANASONIC

обслуговуванні або встановленні кронштейну в іншому місці.) 安裝前，請仔細閱讀本說明及電漿顯示器的用戶手冊，以確保正確安裝。 （請妥善保留本說明。 在維護或移動時您可能需要使用本說明。）4

Тісті дөңес шайба (4)

Бекітуші кронштейн Бекітуші кронштейн

(M8-100) Серіппе шайба

, 4 дөңес тісті шайбаны

7. Төбеге ілетін кронштейнді

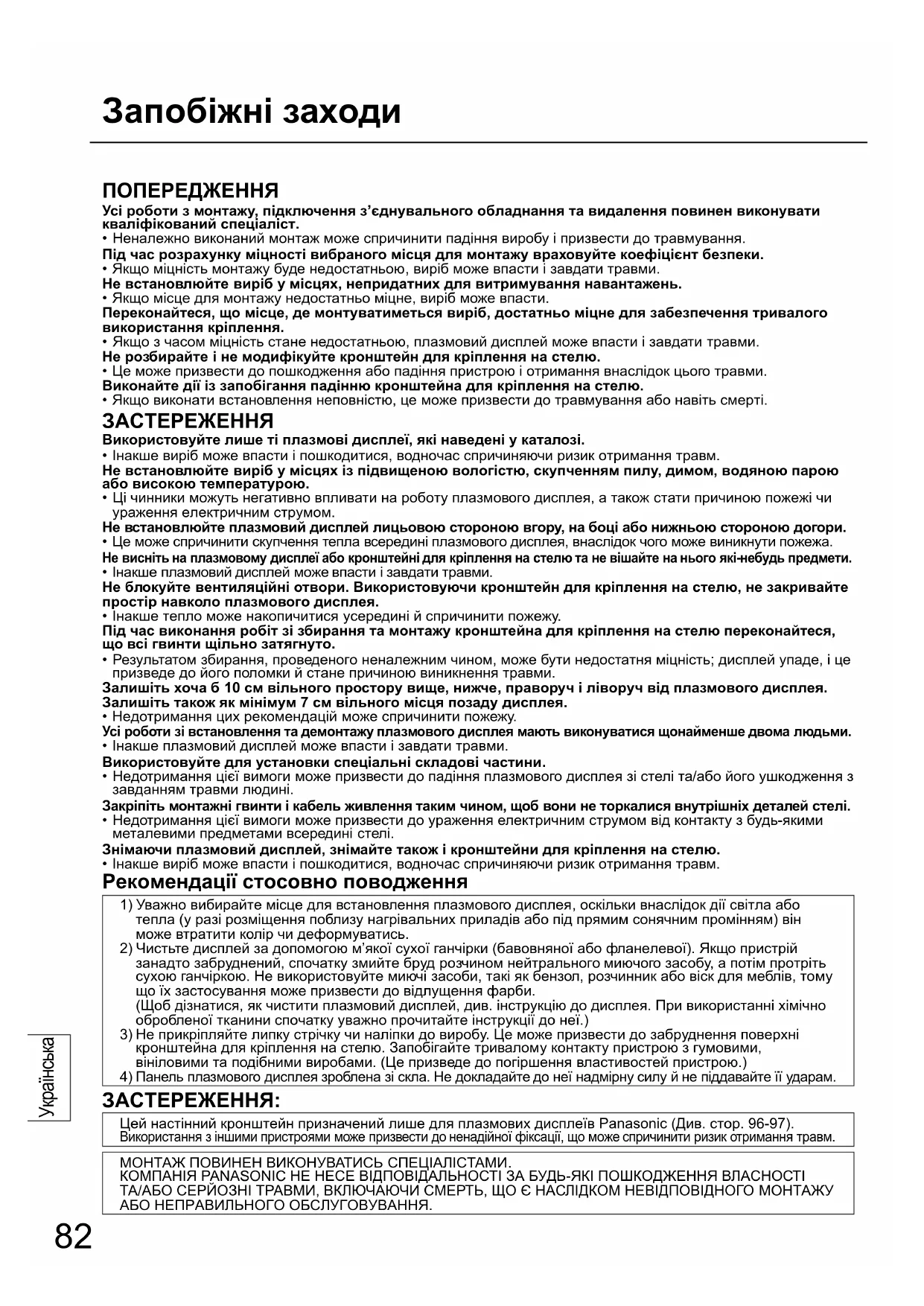

Запобіжні заходи ПОПЕРЕДЖЕННЯ Усі роботи з монтажу, підключення з’єднувального обладнання та видалення повинен виконувати кваліфікований спеціаліст.

• Неналежно виконаний монтаж може спричинити падіння виробу і призвести до травмування. Під час розрахунку міцності вибраного місця для монтажу враховуйте коефіцієнт безпеки.

• Якщо міцність монтажу буде недостатньою, виріб може впасти і завдати травми. Не встановлюйте виріб у місцях, непридатних для витримування навантажень.

• Якщо місце для монтажу недостатньо міцне, виріб може впасти. Переконайтеся, що місце, де монтуватиметься виріб, достатньо міцне для забезпечення тривалого використання кріплення.

• Якщо з часом міцність стане недостатньою, плазмовий дисплей може впасти і завдати травми. Не розбирайте і не модифікуйте кронштейн для кріплення на стелю.

• Це може призвести до пошкодження або падіння пристрою і отримання внаслідок цього травми. Виконайте дії із запобігання падінню кронштейна для кріплення на стелю.

• Якщо виконати встановлення неповністю, це може призвести до травмування або навіть смерті. ЗАСТЕРЕЖЕННЯ Використовуйте лише ті плазмові дисплеї, які наведені у каталозі.

• Інакше виріб може впасти і пошкодитися, водночас спричиняючи ризик отримання травм. Не встановлюйте виріб у місцях із підвищеною вологістю, скупченням пилу, димом, водяною парою або високою температурою.

• Ці чинники можуть негативно впливати на роботу плазмового дисплея, а також стати причиною пожежі чи ураження електричним струмом. Не встановлюйте плазмовий дисплей лицьовою стороною вгору, на боці або нижньою стороною догори.

• Це може спричинити скупчення тепла всередині плазмового дисплея, внаслідок чого може виникнути пожежа. Не висніть на плазмовому дисплеї або кронштейні для кріплення на стелю та не вішайте на нього які-небудь предмети.

• Інакше плазмовий дисплей може впасти і завдати травми. Не блокуйте вентиляційні отвори. Використовуючи кронштейн для кріплення на стелю, не закривайте простір навколо плазмового дисплея.

• Інакше тепло може накопичитися усередині й спричинити пожежу. Під час виконання робіт зі збирання та монтажу кронштейна для кріплення на стелю переконайтеся, що всі гвинти щільно затягнуто.

• Результатом збирання, проведеного неналежним чином, може бути недостатня міцність; дисплей упаде, і це призведе до його поломки й стане причиною виникнення травми. Залишіть хоча б 10 см вільного простору вище, нижче, праворуч і ліворуч від плазмового дисплея. Залишіть також як мінімум 7 см вільного місця позаду дисплея.

• Недотримання цих рекомендацій може спричинити пожежу. Усі роботи зі встановлення та демонтажу плазмового дисплея мають виконуватися щонайменше двома людьми.

• Інакше плазмовий дисплей може впасти і завдати травми. Використовуйте для установки спеціальні складові частини.

• Недотримання цієї вимоги може призвести до падіння плазмового дисплея зі стелі та/або його ушкодження з завданням травми людині. Закріпіть монтажні гвинти і кабель живлення таким чином, щоб вони не торкалися внутрішніх деталей стелі.

• Недотримання цієї вимоги може призвести до ураження електричним струмом від контакту з будь-якими металевими предметами всередині стелі. Знімаючи плазмовий дисплей, знімайте також і кронштейни для кріплення на стелю.

• Інакше виріб може впасти і пошкодитися, водночас спричиняючи ризик отримання травм. Рекомендації стосовно поводження

1) Уважно вибирайте місце для встановлення плазмового дисплея, оскільки внаслідок дії світла або

тепла (у разі розміщення поблизу нагрівальних приладів або під прямим сонячним промінням) він може втратити колір чи деформуватись.

2) Чистьте дисплей за допомогою м’якої сухої ганчірки (бавовняної або фланелевої). Якщо пристрій

занадто забруднений, спочатку змийте бруд розчином нейтрального миючого засобу, а потім протріть сухою ганчіркою. Не використовуйте миючі засоби, такі як бензол, розчинник або віск для меблів, тому що їх застосування може призвести до відлущення фарби. (Щоб дізнатися, як чистити плазмовий дисплей, див. інструкцію до дисплея. При використанні хімічно обробленої тканини спочатку уважно прочитайте інструкції до неї.)

Не прикріпляйте липку стрічку чи наліпки до виробу. Це може призвести до забруднення поверхні кронштейна для кріплення на стелю. Запобігайте тривалому контакту пристрою з гумовими, вініловими та подібними виробами. (Це призведе до погіршення властивостей пристрою.)

Панель плазмового дисплея зроблена зі скла. Не докладайте до неї надмірну силу й не піддавайте її ударам. ЗАСТЕРЕЖЕННЯ: Цей настінний кронштейн призначений лише для плазмових дисплеїв Panasonic (Див. стор. 96-97). Використання з іншими пристроями може призвести до ненадійної фіксації, що може спричинити ризик отримання травм. МОНТАЖ ПОВИНЕН ВИКОНУВАТИСЬ СПЕЦІАЛІСТАМИ. КОМПАНІЯ PANASONIC НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ЗА БУДЬ-ЯКІ ПОШКОДЖЕННЯ ВЛАСНОСТІ ТА/АБО СЕРЙОЗНІ ТРАВМИ, ВКЛЮЧАЮЧИ СМЕРТЬ, ЩО Є НАСЛІДКОМ НЕВІДПОВІДНОГО МОНТАЖУ АБО НЕПРАВИЛЬНОГО ОБСЛУГОВУВАННЯ.83

[Зображення у цьому посібнику подаються лише з ілюстративною метою.]

Стельовий пристрій (1)

Болт для закріплення верхньої та нижньої секцій (2) M8 × 12

Фіксуючий пристрій (2)

Увігнута зубчаста шайба (4)

Гвинт із утопленою головкою із внутрішнім шестигранником (4) M8 × 32

Самонарізний гвинт (3)

Гвинт для закріплення пристрою (2) M5 × 35

Ізоляційна прокладка (4)

Стяжний болт для закріплення верхньої та нижньої секцій (1) M8 × 100

Гвинт обмеження обертання (1) M6 × 8 Пружинна шайба (1)

Перевірте наявність усіх деталей та що їх кількість відповідає зазначеній.

Застережні заходи під час монтажу кронштейна для кріплення на стелю ♦ Дане обладнання є кронштейном, призначеним для кріплення на стелі плазмового дисплея з метою перегляду. Конструкція кронштейна не дозволяє його встановлення на інших поверхнях з такою ж надійністю, як на стелі. ♦ Щоб забезпечити належне функціонування плазмового дисплея і запобігти виникненню несправностей, не слід його встановлювати у таких місцях.

• Поблизу розприскувачів або пожежних/димових детекторів

• В місцях, де є ризик вибуху через вібрацію або поштовхи

• Поблизу високовольтних дротів або динамічних блоків живлення

• Поблизу джерел магнітного поля, тепла, пари або сажі

• В місцях, що піддаються впливу повітря, що видувається з опалювального обладнання

• В місцях, де можуть утворюватись краплі конденсату від кондиціонерів повітря або іншого обладнання ♦ Під час монтажу використовуйте метод кріплення, який найбільше відповідає структурі та матеріалу поверхні, на якій встановлюватиметься кронштейн. ♦ Під час монтажу кронштейна до стелі певної структури використовуйте такий метод кріплення та елементи конструкції, які найбільше підходять до матеріалу конкретної поверхні. ♦ Слід забезпечити нормальну вентиляцію, щоб температура у приміщенні не перевищувала 40 °C. Недотримання цього може призвести до накопичення тепла всередині плазмового дисплея і спричинити його несправність. ♦ Розстеліть м’яку ковдру або тканину на підлозі для того, щоб під час складання та монтажу плазмовий дисплей та підлога не подряпалися. ♦ При скріпленні деталей не затягуйте гвинти занадто сильно, але й не допускайте недостатнього затягування. ♦ Під час виконання робіт з монтажу приділіть особливу увагу безпеці робочого місця. ♦ Не можна монтувати плазмовий дисплей безпосередньо під освітленням на стелі (таким, як точкові світильники, прожектори або галогенні лампи). Це може призвести до деформації або ушкодження пластмасових деталей корпуса.84

1. Перевірка міцності в місцях

Кронштейн для кріплення на стелю важить приблизно 16 кг. Дивіться інструкцію до плазмового дисплея, щоб перевірити вагу плазмового дисплея, який буде закріплено на кронштейні для кріплення на стелю.

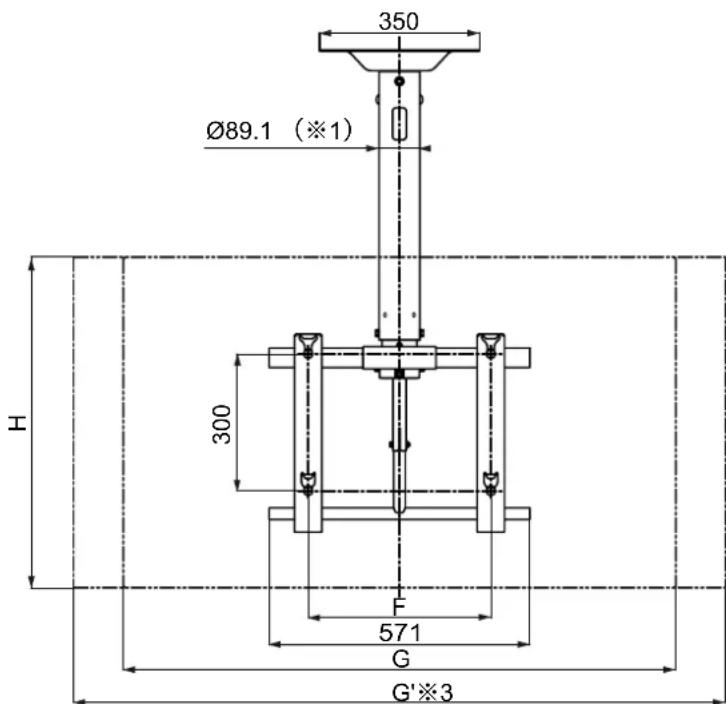

Дивіться схематичне креслення кронштейна для кріплення на стелю праворуч та перевірте міцність стелі в восьми місцях монтажу конструкції. Якщо

з цих місць недостатньо надійне, додатково укріпіть його.

2. Підготовка стельового пристрою

У чотирьох місцях зніміть зі стельового пристрою захисне покриття для кронштейна (8 листів

Встановіть пружинну шайбу

й закріпіть в положенні, показаному

(Момент затягування: 1,5-1,8 Н•м)

Видаліть два монтажних болти M8 зі стельового пристрою й відокремте верхню й нижню секції

• При кріпленні стельового пристрою (нижньої секції) скористайтеся вилученими раніше монтажними болтами M8.

• Якщо Ви використовуєте плазмовий дисплей з діагоналлю 58 дюймів, відрегулюйте кріпильні кронштейни, як показано на малюнку.

Видаліть регулювальні гвинти (верхній та нижній) і перемістіть регулювальні й кріпильні кронштейни, як показано стрілками.

Вирівняйте отвори під гвинти й закріпіть за допомогою вилучених раніше гвинтів. (З протилежного боку проведіть регулювання аналогічним

(Момент затягування: 1,5-2,0 Н•м)

3. Установка стельового пристрою

Перш ніж встановлювати верхню секцію на стелю, просмикніть дроти крізь трубку, як показано на малюнку праворуч. Використовуйте заземлений подовжувач шнура живлення (не входить до комплекту постачання). Аналогічним чином просмикніть й інші сполучні кабелі пристрою.

Методом, що відповідає структурі стелі, зробіть у стелі отвори під болти M12. Встановіть верхню

за допомогою болта із шестигранною головкою під торцевий ключ (M12) (не входить до комплекту постачання), пласкої шайби й пружинної

• Прикріпіть стельову кришку

до стельової плити, за необхідності скористайтеся трьома самонарізними гвинтами

Регулювальний кронштейн Регулювальний кронштейн

раніше вилучені регулювальні гвинти тут. Вигляд ззаду Отвори для установки на стелю (8)

(верхня секція) Монтажний болт M8 Стельовий пристрій (нижня секція) Пласка шайба Пружинна шайба Болт M12 Сполучні кабелі пристрою Заземлений подовжувач Стельова кришка

• Якщо стеля недостатньо міцна, її необхідно зміцнити.

• Використовуйте болти, які відповідають матеріалу стелі (не входять до комплекту постачання).

• Див. приклади установки на дерев'яних і бетонних конструкціях.

4. Кріплення стельового пристрою

Просмикніть шнури й кабелі, що йдуть від стельового пристрою (верхньої секції), крізь трубку стельового пристрою (нижньої секції).

Вирівняйте отвори для регулювання висоти в нижній секції стельового пристрою з отворами у верхній секції. Надягніть пружинну шайбу

стяжний болт для закріплення верхньої й нижньої

і просмикніть болт через регулювальні отвори стельового пристрою. Потім тимчасово затягніть його за допомогою гайки із шайбою

• Має бути видно не більше чотирьох отворів для регулювання висоти. (Білу лінію не повинно бути

Тимчасово затягніть два монтажних болти M8, вилучені під час підготовки пристрою.

Максимально затягніть два болти для закріплення верхньої й нижньої секцій

Після цього затягніть болти, попередньо затягнуті під час виконання кроків 2 і 3. (Момент затягування: 8-10 Н•м) +300mm +200mm +100mm +0mm

• Установка на дерев'яній конструкції (приклад)• Установка на бетонній конструкції (приклад) Монтажна плита (мін. товщина 40 мм) Стельова плита Болт M12 Пласка шайба

Стельова кришка Пружинна шайба Пружинна шайба Болт M12 Пласка шайба Анкерна гайка або дюбель (M12)

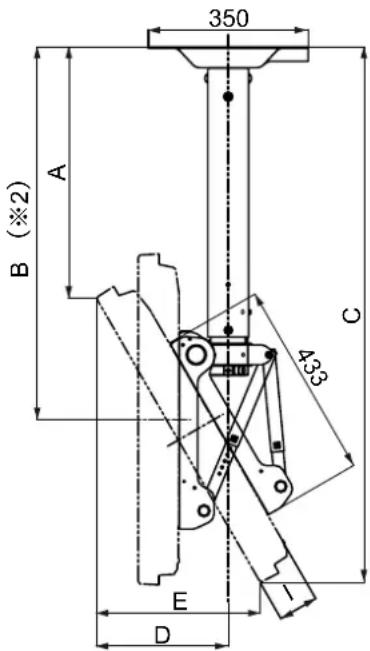

Отвори для регулювання висоти Відстань від центра дисплея до стелі (Див. пункт B на кресленні зовнішніх розмірів на стор. 97.)

(верхня секція) Гайка із шайбою

закріплення верхньої та нижньої секцій

(M8-12) Монтажний болт M8 Стяжний болт для закріплення верхньої та нижньої секцій

(M8-100) Пружинна шайба

5. Підготовка плазмового дисплея

Прикріплення ізоляційних прокладок

Розташуйте лицьову поверхню плазмового дисплея на чистій тканині без бруду або сторонніх предметів і дотримуйтесь процедури, описаної нижче. Якщо на плазмовому дисплеї є виступаючі деталі, подбайте про те, щоб не подряпати й не ушкодити їх.

За допомогою хрестоподібної викрутки зніміть із плазмового дисплея чотири ковпачки

Тримайте монтажну підставку і також зняті ковпачки в надійному

(Вони знадобляться, якщо ви будете використовувати підставку.)

За допомогою торцевого ключа

(входить до комплекту) установіть 4 гвинти з утопленими головками із внутрішнім шестигранником

, 4 увігнуті зубчасті шайби

та 4 ізоляційні прокладки

у місцях, де було знято ковпачки, як показано на схемі праворуч. (Момент затягування: 3-4 Н•м)

6. Установка плазмового дисплея на стельовий пристрій

Розташуйте верхні ізоляційні прокладки плазмового дисплея в отворах кронштейна для кріплення на стелю та повільно опустіть дисплей на місце.

Злегка підіймаючи плазмовий дисплей, вставте нижні ізоляційні прокладки в отвори у нижній частині кронштейна для кріплення на стелю. ЗАСТЕРЕЖЕННЯ

• Якщо занадто сильно підняти плазмовий дисплей, його верхня частина від’єднається від кронштейна для кріплення на стелю.

Хрестоподібна викрутка

Ізоляційна прокладка

Опустіть плазмовий дисплей на стельовий

Встановіть два гвинти для закріплення пристрою

у призначені для них отвори з лівого та правого боку стельового пристрою. (Момент затягування: 1,5-2,0 Н•м)

• Щоб уникнути падіння дисплея обов'язково прикрутіть гвинти для закріплення пристрою

• Злегка підніміть плазмовий дисплей і впевніться, що його надійно закріплено на місці.

7. Регулювання кронштейна для

Регулювання напрямку Послабте два болти для горизонтального кріплення. Відрегулювавши напрямок дисплея, знову затягніть два послаблені болти для закріплення дисплея на місці. (Момент затягування: 6-7 Н•м)

Регулювання кута Цей стельовий пристрій можна закріпити в 7 положеннях під кутом від 0° до 30° із кроком в 5°. Якщо Ви хочете відрегулювати кут розташування

видаліть зі сполучної трубки гвинти для регулювання кута й виберіть потрібне розташування отворів для регулювання кута. Після цього знову встановіть гвинти. (Момент затягування: 3-4 Н•м)

8. Заходи щодо запобігання падінню

Щоб запобігти падінню кронштейна для кріплення на стелю, переконайтеся, що стеля витримає його вагу. Щоб уникнути травмування людей, що знаходяться безпосередньо біля кронштейна для кріплення на стелю, у випадку його зісковзування зі свого положення, використовуйте для запобігання падінню принаймні один трос, забезпечивши невелике провисання.

• Щоб запобігти падінню кронштейна, використовуйте

у продажу трос. Виріз у верхній частині Верхня ізоляційна прокладка Отвір у нижній

Гвинт для закріплення пристрою

(M5-35)……По одному з правого та лівого боку

Сполучна трубка Гвинти для регулювання кута

отворів для регулювання кута 0° (вертикально)

• Щодо схеми електропроводки, див. інструкцію для експлуатації плазмового дисплея.

• Зберіть у пучок шнури й кабелі, підключені до рознімань унизу задньої частини плазмового дисплея, і закріпіть їх за допомогою двох фіксуючих пристроїв

• Не збирайте в пучок разом з іншими кабелями й шнурами шнур живлення.

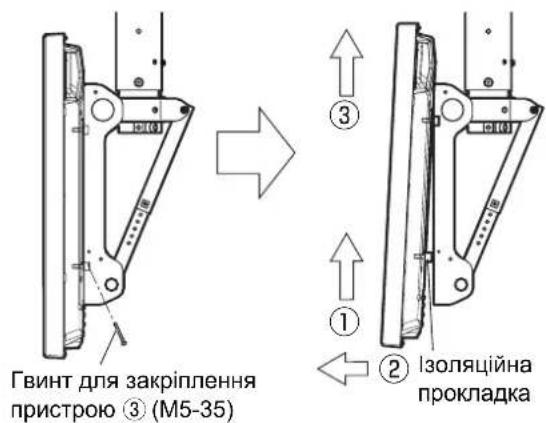

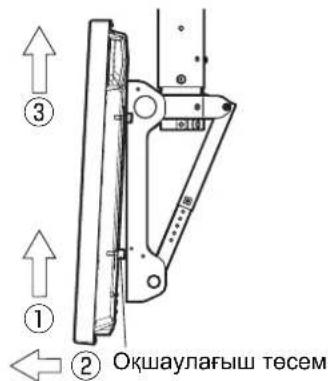

• Встановіть стельовий пристрій під кутом 0º, потім видаліть два гвинти для закріплення пристрою

лівого й правого боку стельового пристрою.

Підніміть нижню частину плазмового дисплея,

Гвинт для закріплення

Знімання плазмового дисплея89
