MANUAL DE USUARIO TYCE42PS20 PANASONIC

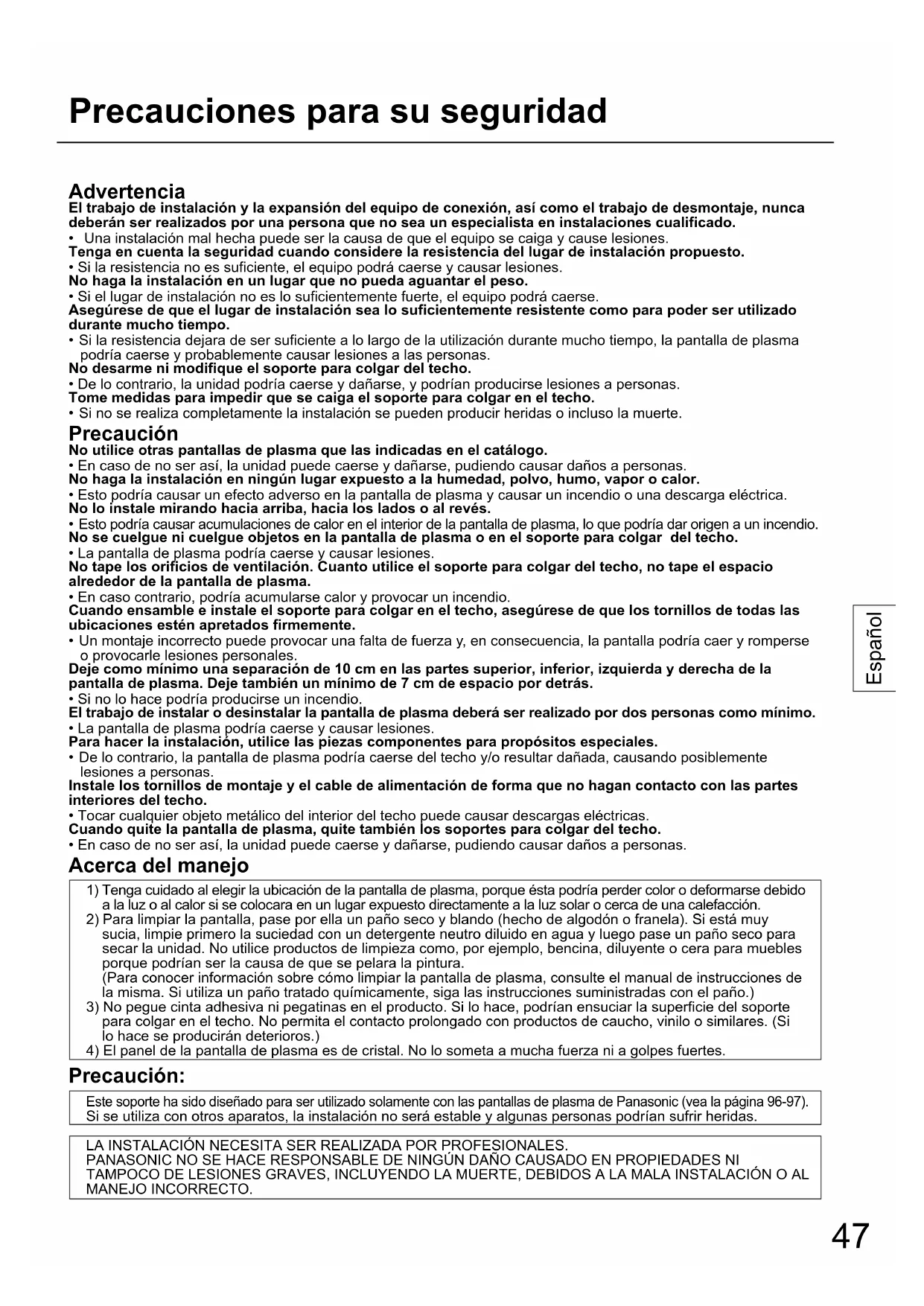

Mode de pose Dépose de l'écran à plasma47 Español Precauciones para su seguridad Advertencia El trabajo de instalación y la expansión del equipo de conexión, así como el trabajo de desmontaje, nunca deberán ser realizados por una persona que no sea un especialista en instalaciones cualificado.

• Una instalación mal hecha puede ser la causa de que el equipo se caiga y cause lesiones. Tenga en cuenta la seguridad cuando considere la resistencia del lugar de instalación propuesto.

• Si la resistencia no es suficiente, el equipo podrá caerse y causar lesiones. No haga la instalación en un lugar que no pueda aguantar el peso.

• Si el lugar de instalación no es lo suficientemente fuerte, el equipo podrá caerse. Asegúrese de que el lugar de instalación sea lo suficientemente resistente como para poder ser utilizado durante mucho tiempo.

• Si la resistencia dejara de ser suficiente a lo largo de la utilización durante mucho tiempo, la pantalla de plasma podría caerse y probablemente causar lesiones a las personas. No desarme ni modifique el soporte para colgar del techo.

• De lo contrario, la unidad podría caerse y dañarse, y podrían producirse lesiones a personas. Tome medidas para impedir que se caiga el soporte para colgar en el techo.

• Si no se realiza completamente la instalación se pueden producir heridas o incluso la muerte. Precaución No utilice otras pantallas de plasma que las indicadas en el catálogo.

• En caso de no ser así, la unidad puede caerse y dañarse, pudiendo causar daños a personas. No haga la instalación en ningún lugar expuesto a la humedad, polvo, humo, vapor o calor.

• Esto podría causar un efecto adverso en la pantalla de plasma y causar un incendio o una descarga eléctrica. No lo instale mirando hacia arriba, hacia los lados o al revés.

• Esto podría causar acumulaciones de calor en el interior de la pantalla de plasma, lo que podría dar origen a un incendio. No se cuelgue ni cuelgue objetos en la pantalla de plasma o en el soporte para colgar del techo.

• La pantalla de plasma podría caerse y causar lesiones. No tape los orificios de ventilación. Cuanto utilice el soporte para colgar del techo, no tape el espacio alrededor de la pantalla de plasma.

• En caso contrario, podría acumularse calor y provocar un incendio. Cuando ensamble e instale el soporte para colgar en el techo, asegúrese de que los tornillos de todas las ubicaciones estén apretados firmemente.

• Un montaje incorrecto puede provocar una falta de fuerza y, en consecuencia, la pantalla podría caer y romperse o provocarle lesiones personales. Deje como mínimo una separación de 10 cm en las partes superior, inferior, izquierda y derecha de la pantalla de plasma. Deje también un mínimo de 7 cm de espacio por detrás.

• Si no lo hace podría producirse un incendio. El trabajo de instalar o desinstalar la pantalla de plasma deberá ser realizado por dos personas como mínimo.

• La pantalla de plasma podría caerse y causar lesiones. Para hacer la instalación, utilice las piezas componentes para propósitos especiales.

• De lo contrario, la pantalla de plasma podría caerse del techo y/o resultar dañada, causando posiblemente lesiones a personas. Instale los tornillos de montaje y el cable de alimentación de forma que no hagan contacto con las partes interiores del techo.

• Tocar cualquier objeto metálico del interior del techo puede causar descargas eléctricas. Cuando quite la pantalla de plasma, quite también los soportes para colgar del techo.

• En caso de no ser así, la unidad puede caerse y dañarse, pudiendo causar daños a personas. Acerca del manejo

1) Tenga cuidado al elegir la ubicación de la pantalla de plasma, porque ésta podría perder color o deformarse debido

a la luz o al calor si se colocara en un lugar expuesto directamente a la luz solar o cerca de una calefacción.

2) Para limpiar la pantalla, pase por ella un paño seco y blando (hecho de algodón o franela). Si está muy

sucia, limpie primero la suciedad con un detergente neutro diluido en agua y luego pase un paño seco para secar la unidad. No utilice productos de limpieza como, por ejemplo, bencina, diluyente o cera para muebles porque podrían ser la causa de que se pelara la pintura. (Para conocer información sobre cómo limpiar la pantalla de plasma, consulte el manual de instrucciones de la misma. Si utiliza un paño tratado químicamente, siga las instrucciones suministradas con el paño.)

3) No pegue cinta adhesiva ni pegatinas en el producto. Si lo hace, podrían ensuciar la superficie del soporte

para colgar en el techo. No permita el contacto prolongado con productos de caucho, vinilo o similares. (Si lo hace se producirán deterioros.)

4) El panel de la pantalla de plasma es de cristal. No lo someta a mucha fuerza ni a golpes fuertes.

Precaución: Este soporte ha sido diseñado para ser utilizado solamente con las pantallas de plasma de Panasonic (vea la página 96-97). Si se utiliza con otros aparatos, la instalación no será estable y algunas personas podrían sufrir heridas. LA INSTALACIÓN NECESITA SER REALIZADA POR PROFESIONALES. PANASONIC NO SE HACE RESPONSABLE DE NINGÚN DAÑO CAUSADO EN PROPIEDADES NI TAMPOCO DE LESIONES GRAVES, INCLUYENDO LA MUERTE, DEBIDOS A LA MALA INSTALACIÓN O AL MANEJO INCORRECTO.48 Español [Las imágenes mostradas en este manual sólo tienen fines ilustrativos. ]

Perno para sujetar las secciones superior e inferior (2) M8 × 12

Tornillo para asegurar la unidad (2) M5 × 35

Llave Allen (herramienta incluida) (1)

Espaciador de aislamiento (4)

Perno de paso para sujetar las secciones superior e inferior (1) M8 × 100

Cubierta para el techo (1)

Tornillo de parada de la rotación (1) M6 × 8 Arandela de resorte (1)

Compruebe que todas las piezas se encuentren presentes en sus cantidades designadas. Componentes Precauciones para la instalación del soporte para colgar en el techo ♦ Este equipo es una unidad de techo que suspende la pantalla de plasma de una estructura de techo con el fin de ver imágenes. La unidad de techo no deberá instalarse en ningún otro lugar que no sea una estructura de techo con resistencia suficiente. ♦ Para asegurar el correcto funcionamiento de la pantalla de plasma y evitar problemas, no la instale en ninguna de las ubicaciones siguientes.

• Cerca de rociadores o detectores de fuego/humo

• Donde corra el riesgo de quedar expuesto a vibraciones o golpes

• Cerca de cables de alta tensión o fuentes de alimentación

• Cerca de campos magnéticos, fuentes de calor, vapor de agua u hollín

• Lugares expuestos a la salida del aire de equipos de calefacción

• Donde se puedan formar gotas de condensación de un acondicionador de aire o de otro aparato ♦ Haga la instalación utilizando técnicas adecuadas a la estructura y materiales del lugar de instalación. ♦ Cuando instale la unidad de techo en una estructura de techo, utilice los componentes estructurales adecuados al material de la estructura y siga un método de instalación. ♦ Deje un espacio suficiente para que circule aire y la temperatura ambiente no supere los 40º C. De lo contrario, se acumulará calor en el interior de la pantalla de plasma y ésta podría funcionar mal. ♦ Extienda una manta o paño blando sobre el suelo para que la pantalla de plasma y el suelo no queden marcados ni resulten arañados durante el trabajo de montaje e instalación. ♦ Cuando atornille piezas, asegúrese de que los tornillos no estén flojos ni excesivamente apretados. ♦ Tenga suficiente cuidado para garantizar la seguridad a su alrededor cuando realice el trabajo de instalación. ♦ No instale la pantalla de plasma debajo de lámparas del techo (luces direccionales, lámparas halógenas, etc.). De lo contrario, la caja puede doblarse o dañarse debido al calor intenso.49 Español

1. Verificación de la resistencia del

lugar de instalación

El soporte para colgar del techo pesa aproximadamente 16 kg. Consulte el manual de instrucciones de la pantalla de plasma y verifique el peso de la unidad de la pantalla de plasma que se va a instalar en el soporte para colgar del techo.

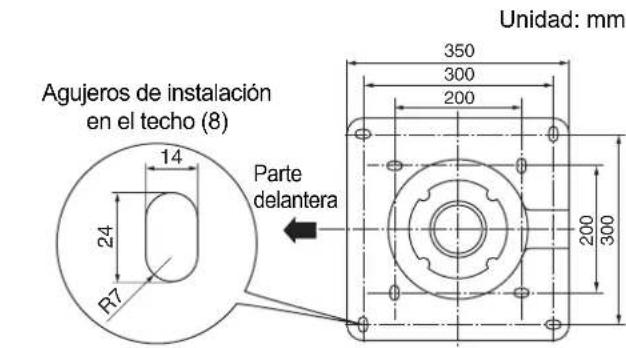

Consulte el plano acotado del soporte para colgar del techo mostrado a la derecha, y verifique la resistencia del techo en las ocho posiciones de instalación mostradas. Si la resistencia de cualquiera de estas posiciones no es suficiente, proporcione el refuerzo que sea necesario.

2. Prepare la unidad de techo

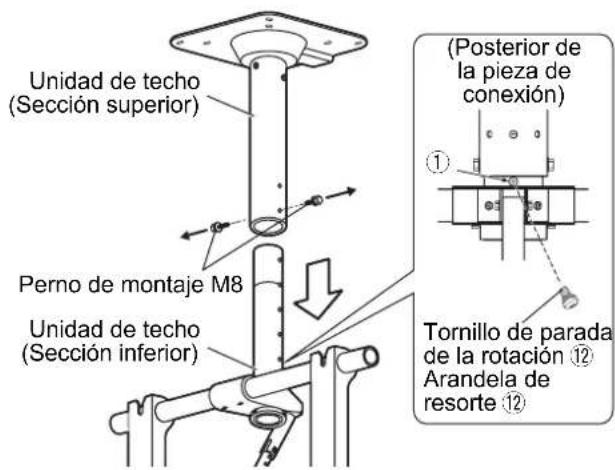

Retire los plásticos de protección (8 plásticos) para el soporte de la unidad de techo situados en los cuatro puntos.

en el tornillo de parada de la rotación

y fíjelo en la posición mostrada a la derecha. (Par de apriete: 1,5 a 1,8 N•m)

Quite los dos pernos de montaje M8 de la unidad de techo y separe las secciones superior e inferior de la unidad.

• Cuando monte la unidad de techo (sección inferior), utilice los pernos de montaje M8 que ha quitado. Nota

• Si se va a utilizar una pantalla de plasma de 58 pulgadas, ajuste los soportes de montaje tal como se muestra en la ilustración.

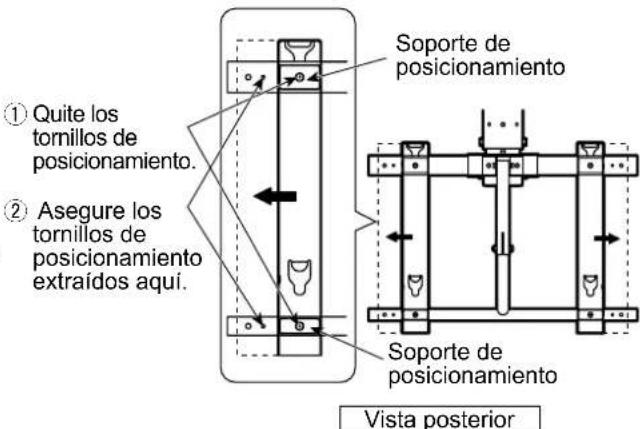

Quite los tornillos de posicionamiento (superior e inferior) y desplace los soportes de posicionamiento y los soportes de montaje en la dirección indicada por las flechas.

Alinee los orificios de los tornillos y asegúrelos con los tornillos que ha extraído. (Ajuste el lado opuesto de la misma forma.) (Par de apriete: 1,5 a 2,0 N•m)

3. Instale la unidad de techo (sección

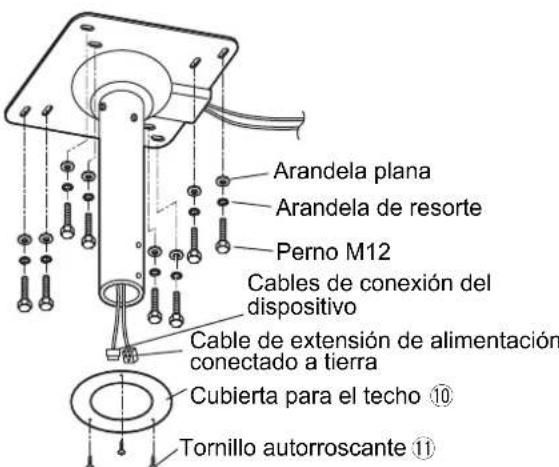

Antes de instalar la sección superior en el techo, pase el cableado por la tubería tal como se muestra en la ilustración de la derecha. Utilice un cable de extensión de alimentación conectado a tierra (no suministrado). Pase los cables de conexión del otro dispositivo por el mismo camino.

Haga agujeros en el techo utilizando un método apropiado para la estructura del techo para introducir pernos de M12. Instale la sección superior utilizando un perno de cabeza hueca hexagonal (M12) no suministrado), una arandela plana y una arandela de resorte.

• Monte la cubierta para el techo

en el tablero del techo y, de ser necesario, utilice tres tornillos autorroscantes

(Posterior de la pieza de conexión)

Tornillo de parada de la rotación

Soporte de posicionamiento Soporte de posicionamiento

Quite los tornillos de posicionamiento.

Asegure los tornillos de posicionamiento extraídos aquí. Vista posterior Agujeros de instalación en el techo (8) Parte delantera Unidad de techo (Sección superior) Perno de montaje M8 Unidad de techo (Sección inferior) Arandela plana Arandela de resorte Perno M12 Cables de conexión del dispositivo Cable de extensión de alimentación conectado a tierra Cubierta para el techo

Procedimiento de instalación50 Español Procedimiento de instalación Notas

• Refuerce el techo si no es lo suficientemente resistente.

• Utilice pernos apropiados al material del techo (no suministrada).

• Consulte los ejemplos de instalación para estructuras de madera y estructuras de hormigón.

4. Instale la unidad de techo (sección

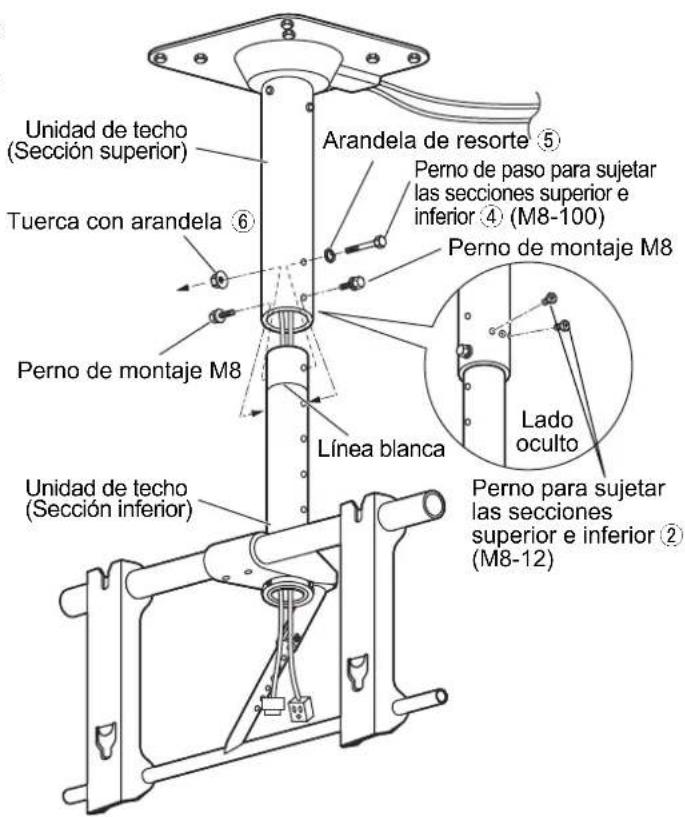

Pase los cables que salen de la unidad de techo (sección superior) por la tubería de la unidad de techo (sección inferior).

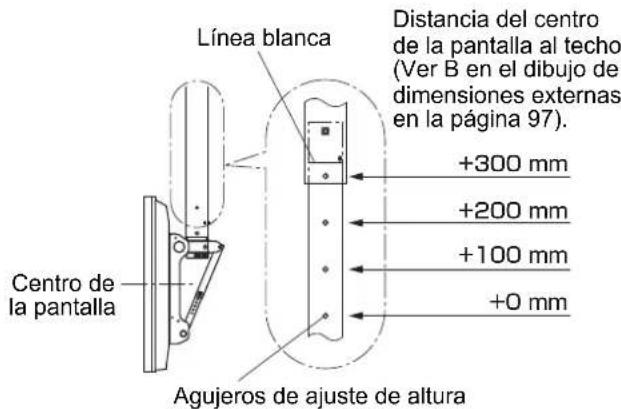

Alinee los orificios de ajuste de la altura de la sección inferior de la unidad de techo con los orificios de la sección superior. Pase una arandela de resorte

por el perno de paso para fijar las secciones superior e inferior

y pase el perno por los orificios de ajuste de la unidad de techo. Acto seguido, apriételo parcialmente con una tuerca con arandela

• No deberían verse más de cuatro orificios de ajuste de la altura. (La línea blanca no debería verse.)

Apriete parcialmente los dos pernos de montaje M8 que se quitaron al preparar la unidad.

Apriete firmemente utilizando los dos pernos para sujetar las secciones superior e inferior

Apriete más los pernos apretados parcialmente en los pasos 2 y 3. (Par de apriete: 8 a 10 N•m) +300mm +200mm +100mm +0mm

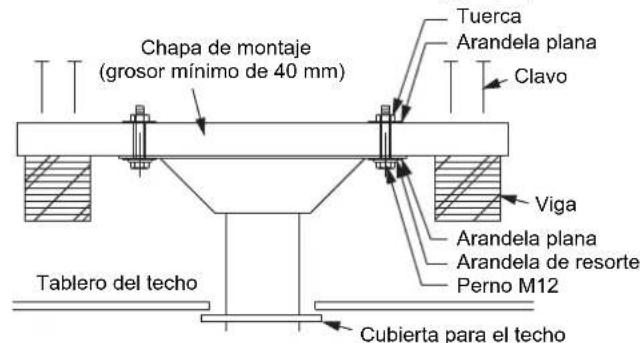

Instalación en una estructura de madera (ejemplo)

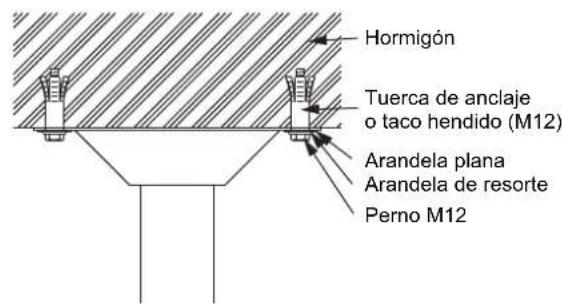

• Instalación en una estructura de hormigón (ejemplo) Chapa de montaje (grosor mínimo de 40 mm) Tablero del techo Perno M12 Arandela plana Viga Clavo Arandela plana Tuerca Cubierta para el techo Arandela de resorte Arandela de resorte Perno M12 Arandela plana Tuerca de anclaje o taco hendido (M12) Hormigón Centro de la pantalla Línea blanca Agujeros de ajuste de altura Distancia del centro de la pantalla al techo (Ver B en el dibujo de dimensiones externas en la página 97). Unidad de techo (Sección superior) Tuerca con arandela

Perno de montaje M8 Unidad de techo (Sección inferior) Línea blanca Lado oculto Perno para sujetar las secciones superior e inferior

(M8-12) Perno de montaje M8 Perno de paso para sujetar las secciones superior e inferior

5. Preparación de la pantalla de plasma

Montaje de los espaciadores de aislamiento

Coloque la superficie frontal de la pantalla de plasma sobre un paño limpio que no contenga suciedad ni cuerpos extraños y proceda como se explica a continuación. Si la pantalla de plasma tiene salientes, tenga cuidado de no rayarlos o dañarlos.

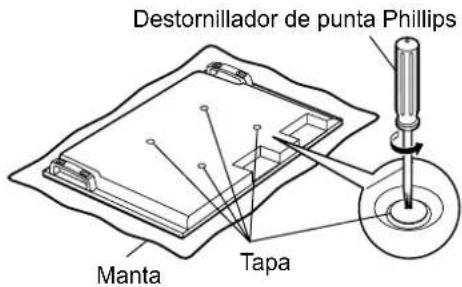

Quite las cuatro tapas de la pantalla de plasma utilizando un destornillador de punta Phillips. Nota

• Guarde las tapas desmontadas en un lugar seguro. (Las necesitará si utiliza el pedestal.)

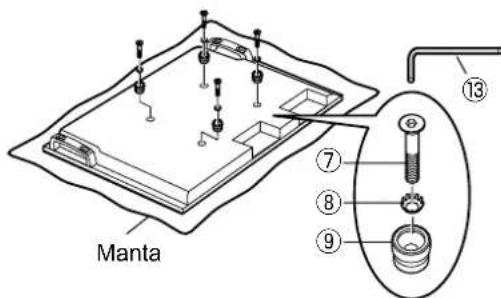

Utilizando la llave Allen

, las 4 arandelas dentadas convexas

y los 4 espaciadores de aislamiento

provistos en los lugares de donde se quitaron las tapas, como se muestra en la figura de la derecha. (Par de apriete: 3 a 4 N•m)

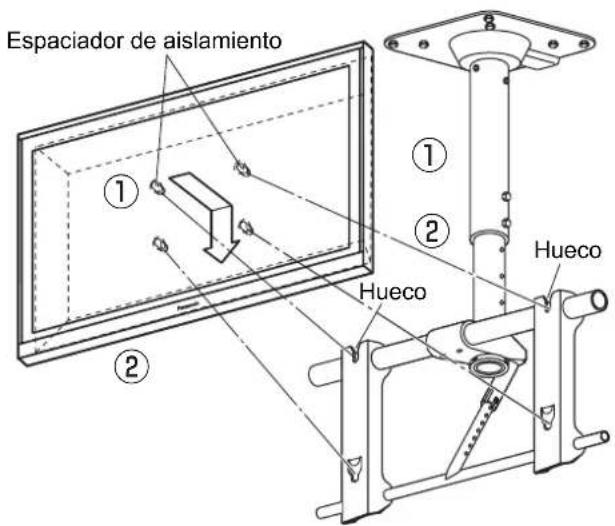

6. Monte la pantalla de plasma en la unidad de techo

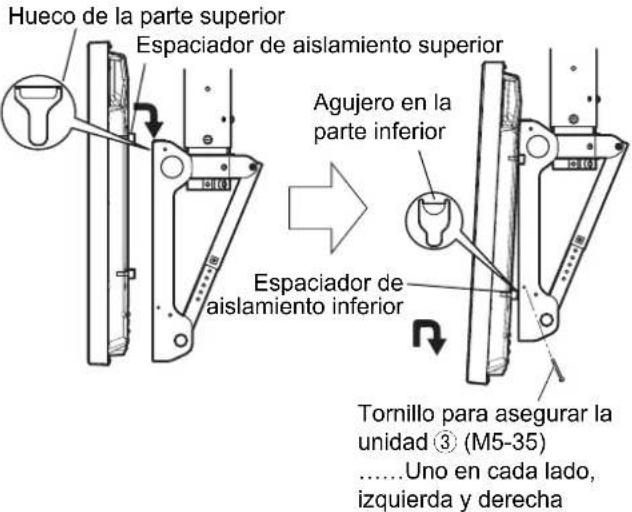

Acople los espaciadores de aislamiento superiores de la pantalla de plasma con los cortes del soporte para colgar en el techo y baje lentamente la pantalla para colocarla en su lugar.

Mientras levanta un poco la pantalla de plasma, inserte los espaciadores de aislamiento inferiores en los agujeros de la parte inferior del soporte para colgar en el techo. Precaución

• Si la pantalla de plasma se levanta demasiado, su parte superior se soltará del soporte para colgar en el techo.

Destornillador de punta Phillips Manta Tapa Manta Espaciador de aislamiento Hueco Hueco52 Español Procedimiento de instalación

Baje la pantalla de plasma sobre la unidad de techo.

Apriete dos tornillos para asegurar la unidad

los agujeros pertinentes a izquierda y derecha de la unidad de techo. (Par de apriete: 1,5 a 2,0 N•m) Notas

• Asegúrese de apretar los tornillos para asegurar la unidad a la base para evitar que la pantalla se salga.

• Levante un poco la pantalla de plasma y verifique que esté firmemente asegurada en su lugar.

7. Ajuste el soporte para colgar en el

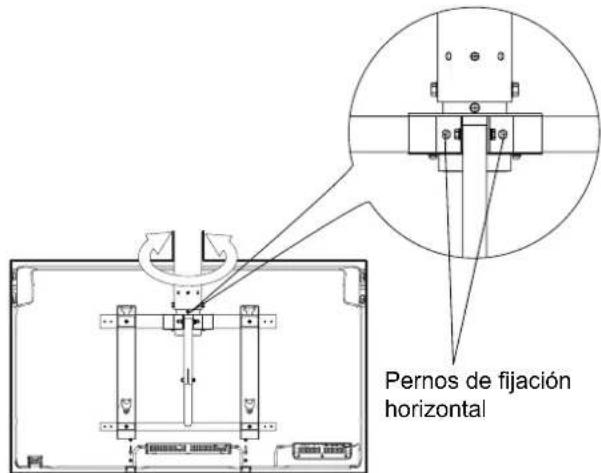

Ajuste de la dirección Afloje los dos pernos de fijación horizontal. Después de ajustar la dirección de la pantalla de plasma, vuelva a apretar los pernos para asegurarla en la posición. (Par de apriete: 6 a 7 N•m)

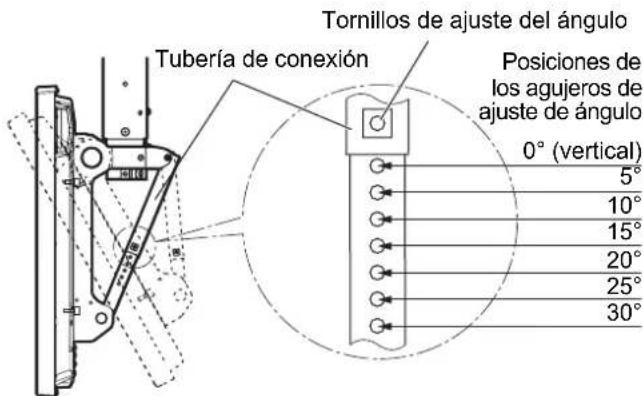

Ajuste del ángulo Esta unidad de techo puede instalarse con 7 ángulos diferentes, de 0° a 30° en incrementos de 5°. Si desea ajustar el ángulo, quite los tornillos de ajuste de ángulo de la tubería de conexión y seleccione la posición correspondiente para los agujeros de ajuste del ángulo. Y luego vuelva a insertar los tornillos. (Par de apriete: 3 a 4 N•m)

8. Medidas para evitar caídas

Cuando tome medidas para evitar que el soporte pueda caer, asegúrese de que se aguante el peso del soporte para colgar en el techo. Para asegurar que las personas de los alrededores no sean golpeadas en el caso de que el soporte para colgar en el techo se salga de su posición, utilice un mínimo un cable metálico para impedir la caída del soporte.

• Para evitar que el soporte pueda caer, utilice un cable convencional. Hueco de la parte superior Espaciador de aislamiento superior Agujero en la parte inferior Espaciador de aislamiento inferior Tornillo para asegurar la unidad

(M5-35) ……Uno en cada lado, izquierda y derecha Pernos de fijación horizontal Techo Cable Tubería de conexión Tornillos de ajuste del ángulo Posiciones de los agujeros de ajuste de ángulo 0° (vertical)

10° 15° 20° 25° 30°53 Español

• Para obtener información detallada sobre el cableado, consulte el manual de instrucciones de la pantalla de plasma.

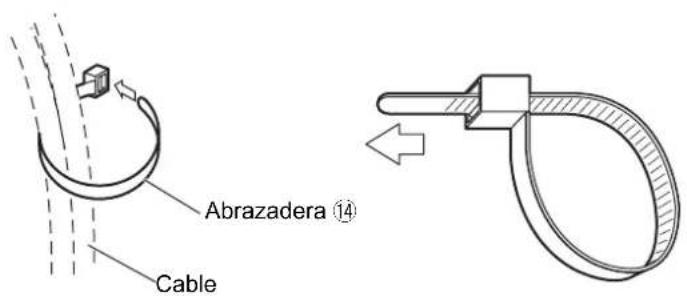

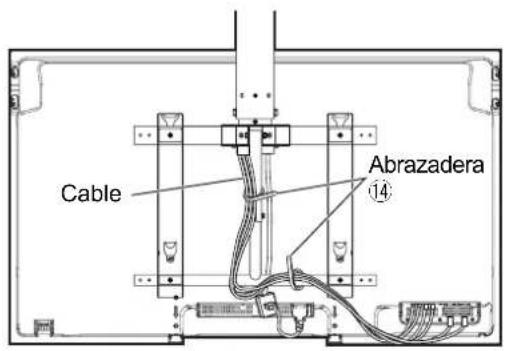

• Agrupe los cables conectados a los terminales en la parte inferior de la parte posterior de la pantalla de plasma y asegúrelos con dos abrazaderas

• No agrupe el cable de alimentación junto con los demás cables.

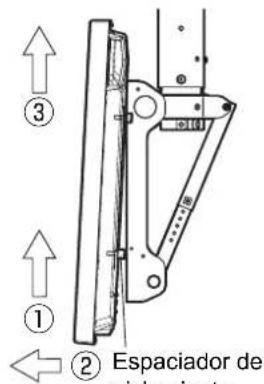

• Ponga la unidad de techo a un ángulo de 0º y luego quite los dos tornillos para sujetar la unidad

a izquierda y derecha de la unidad de techo.

Levante la parte inferior de la pantalla de plasma,

Tornillo para asegurar la unidad

(M5-35) Espaciador de aislamiento Cable Cable Abrazadera
