BRUGSANVISNING TYCE42PS20 PANASONIC

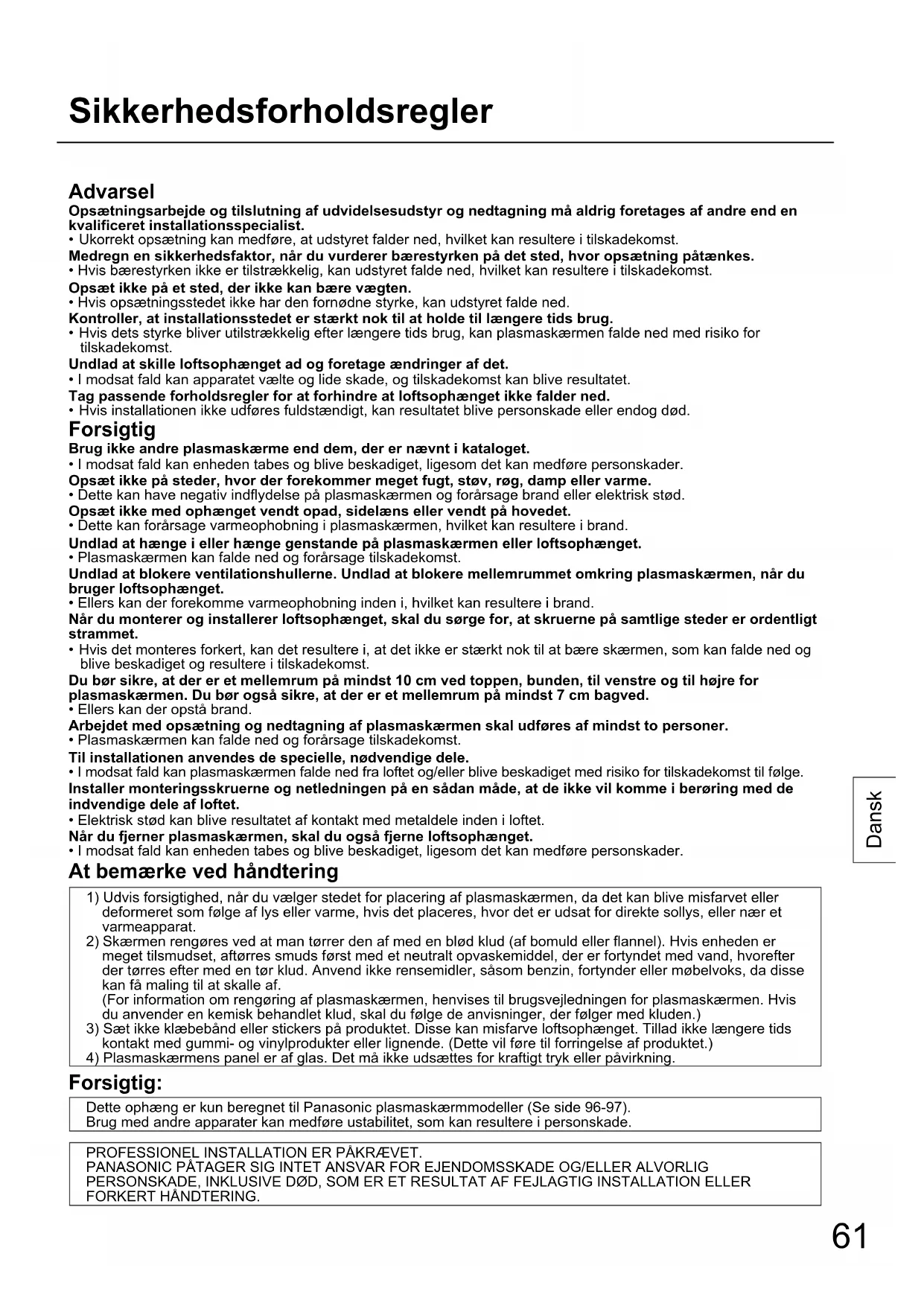

Monteringsprocedur Att ta plasmaskärmen61 Dansk Sikkerhedsforholdsregler Advarsel Opsætningsarbejde og tilslutning af udvidelsesudstyr og nedtagning må aldrig foretages af andre end en kvalificeret installationsspecialist.

• Ukorrekt opsætning kan medføre, at udstyret falder ned, hvilket kan resultere i tilskadekomst. Medregn en sikkerhedsfaktor, når du vurderer bærestyrken på det sted, hvor opsætning påtænkes.

• Hvis bærestyrken ikke er tilstrækkelig, kan udstyret falde ned, hvilket kan resultere i tilskadekomst. Opsæt ikke på et sted, der ikke kan bære vægten.

• Hvis opsætningsstedet ikke har den fornødne styrke, kan udstyret falde ned. Kontroller, at installationsstedet er stærkt nok til at holde til længere tids brug.

• Hvis dets styrke bliver utilstrækkelig efter længere tids brug, kan plasmaskærmen falde ned med risiko for tilskadekomst. Undlad at skille loftsophænget ad og foretage ændringer af det.

• I modsat fald kan apparatet vælte og lide skade, og tilskadekomst kan blive resultatet. Tag passende forholdsregler for at forhindre at loftsophænget ikke falder ned.

• Hvis installationen ikke udføres fuldstændigt, kan resultatet blive personskade eller endog død. Forsigtig Brug ikke andre plasmaskærme end dem, der er nævnt i kataloget.

• I modsat fald kan enheden tabes og blive beskadiget, ligesom det kan medføre personskader. Opsæt ikke på steder, hvor der forekommer meget fugt, støv, røg, damp eller varme.

• Dette kan have negativ indflydelse på plasmaskærmen og forårsage brand eller elektrisk stød. Opsæt ikke med ophænget vendt opad, sidelæns eller vendt på hovedet.

• Dette kan forårsage varmeophobning i plasmaskærmen, hvilket kan resultere i brand. Undlad at hænge i eller hænge genstande på plasmaskærmen eller loftsophænget.

• Plasmaskærmen kan falde ned og forårsage tilskadekomst. Undlad at blokere ventilationshullerne. Undlad at blokere mellemrummet omkring plasmaskærmen, når du bruger loftsophænget.

• Ellers kan der forekomme varmeophobning inden i, hvilket kan resultere i brand. Når du monterer og installerer loftsophænget, skal du sørge for, at skruerne på samtlige steder er ordentligt strammet.

• Hvis det monteres forkert, kan det resultere i, at det ikke er stærkt nok til at bære skærmen, som kan falde ned og blive beskadiget og resultere i tilskadekomst. Du bør sikre, at der er et mellemrum på mindst 10 cm ved toppen, bunden, til venstre og til højre for plasmaskærmen. Du bør også sikre, at der er et mellemrum på mindst 7 cm bagved.

• Ellers kan der opstå brand. Arbejdet med opsætning og nedtagning af plasmaskærmen skal udføres af mindst to personer.

• Plasmaskærmen kan falde ned og forårsage tilskadekomst. Til installationen anvendes de specielle, nødvendige dele.

• I modsat fald kan plasmaskærmen falde ned fra loftet og/eller blive beskadiget med risiko for tilskadekomst til følge. Installer monteringsskruerne og netledningen på en sådan måde, at de ikke vil komme i berøring med de indvendige dele af loftet.

• Elektrisk stød kan blive resultatet af kontakt med metaldele inden i loftet. Når du fjerner plasmaskærmen, skal du også fjerne loftsophænget.

• I modsat fald kan enheden tabes og blive beskadiget, ligesom det kan medføre personskader. At bemærke ved håndtering

1) Udvis forsigtighed, når du vælger stedet for placering af plasmaskærmen, da det kan blive misfarvet eller

deformeret som følge af lys eller varme, hvis det placeres, hvor det er udsat for direkte sollys, eller nær et varmeapparat.

2) Skærmen rengøres ved at man tørrer den af med en blød klud (af bomuld eller flannel). Hvis enheden er

meget tilsmudset, aftørres smuds først med et neutralt opvaskemiddel, der er fortyndet med vand, hvorefter der tørres efter med en tør klud. Anvend ikke rensemidler, såsom benzin, fortynder eller møbelvoks, da disse kan få maling til at skalle af. (For information om rengøring af plasmaskærmen, henvises til brugsvejledningen for plasmaskærmen. Hvis du anvender en kemisk behandlet klud, skal du følge de anvisninger, der følger med kluden.)

3) Sæt ikke klæbebånd eller stickers på produktet. Disse kan misfarve loftsophænget. Tillad ikke længere tids

kontakt med gummi- og vinylprodukter eller lignende. (Dette vil føre til forringelse af produktet.)

4) Plasmaskærmens panel er af glas. Det må ikke udsættes for kraftigt tryk eller påvirkning.

Dansk [Illustrationerne i denne brugsvejledning er kun til illustrationsformål.]

Bolt til fastgørelse af de øvre og nedre sektioner (2) M8 × 12

Krum skive med tænder (4)

Skruer til fastgørelse af enheden (2) M5 × 35

Unbraconøgle (medfølgende værktøj) (1)

Gennemgående bolt til fastgørelse af de øvre og nedre sektioner (1) M8 × 100

Kontroller, at alle delene følger med og at antallet af dem er korrekt. Komponenter Forsigtighedsregler for opsætning af loftsophæng ♦ Dette udstyr er en loftsenhed, hvor plasmaskærmen hænges fra en loftsstruktur, så der kan ses fjernsyn. Loftsenheden må ikke installeres på nogen andre steder end loftsstrukturer med tilstrækkelig bærekraft. ♦ For at sikre at plasmaskærmen virker korrekt og forebygge problemer, må der ikke installeres på følgende lokaliteter.

• Nær sprinklere eller brand- og røgdetektorer

• Hvor der er risiko for udsættelse for vibrationer eller stød

• Nær højspændingsledninger eller dynamiske strømforsyninger

• Tæt på højspændingsledninger eller dynamiske strømkilder

• Steder udsat for luftstrøm fra opvarmningsinstallationer

• Hvor der kan dannes kondensdråber fra et klimaanlæg eller et andet apparat ♦ Foretag opsætning, idet der anvendes teknikker, der passer til strukturen og materialerne på opsætningsstedet. ♦ Når loftsophænget installeres på en loftsstruktur, skal der anvendes strukturelle dele, som er egnede til strukturens materiale og installationsmetoden. ♦ Sørg for god luftventilation, således at den omgivende temperatur ikke overstiger 40 °C. Negligeres dette, kan det medføre varmeophobning i plasmaskærmen, hvilket vil føre til fejlfunktion. ♦ Læg et blødt tæppe eller et stykke stof på gulvet, således at plasmaskærmen og gulvet ikke får mærker eller ridser under samlingen og installationsarbejdet. ♦ Når De skruer delene fast, skal De sørge for, at skruerne hverken er utilstrækkeligt strammet eller strammet for meget. ♦ Vær påpasselig med at opretholde sikkerheden omkring dig, når du udfører installationsarbejde. ♦ Installer ikke plasmaskærmen under loftslamper (spotlys, halogenlamper etc.). Dette kan bevirke, at kabinettet bliver skævt eller på anden måde lider skade på grund af den stærke varme.63 Dansk

1. Bekræftelse af installationsstedets

Loftsophænget vejer omkring 16 kg. Se brugsvejledningen for plasmaskærmen og kontroller vægten af den plasmaskærm, som skal anbringes i loftsophænget.

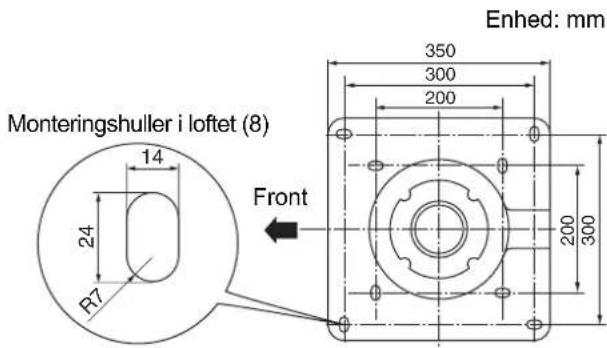

Se tegningen af loftsophænget, som vises til højre, og kontroller loftets styrke ved de otte viste installationspunkter. Sørg for tilstrækkelig forstærkning, hvis styrken ved et eller flere af disse punkter er utilstrækkelig.

2. Klargør loftophænget

Fjern beskyttelsesarkene (8 ark) fire steder på beslaget til loftsophænget.

, og fastgør den i positionen vist til højre. (Stramningsmoment: 1,5 til 1,8 N•m)

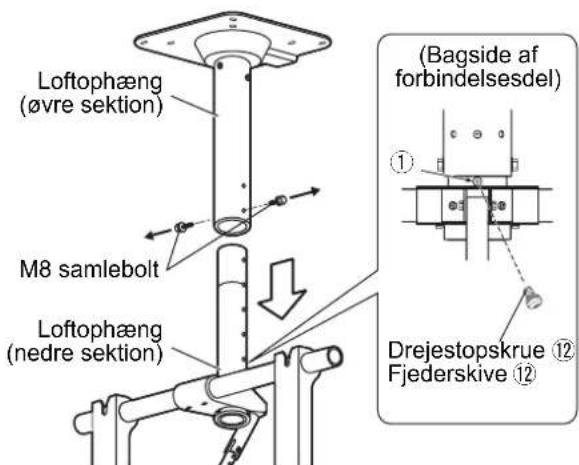

Fjern de to M8 samlebolte fra loftsophænget og del denne i den øvre og nedre sektion.

• Brug de fjernede M8 samlebolte til fasgørelse af loftsophænget (nedre sektion). Bemærk:

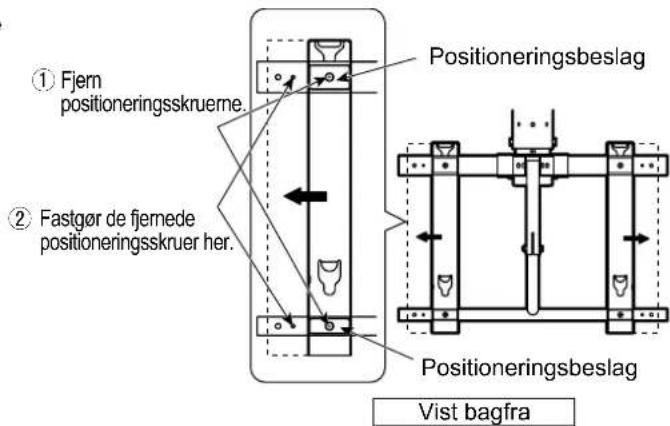

• Hvis du bruger en 58-tommers plasmaskærm skal du justere fastgørelsesbeslagene som vist i figuren.

Flugt skruehullerne og fastgør dem med de fjernede skruer. (Juster den modsatte side på samme måde.) (Stramningsmoment: 1,5 til 2,0 N•m)

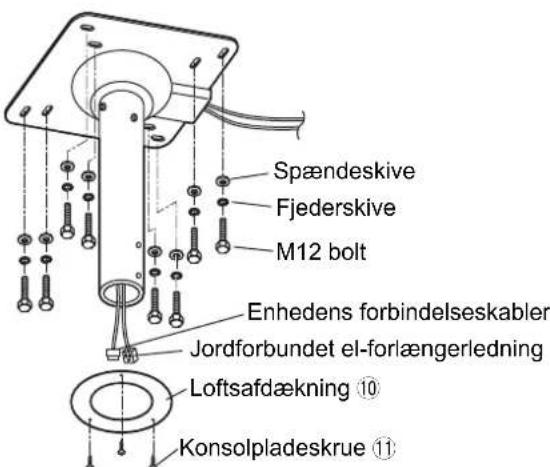

3. Montér loftophænget (øvre sektion)

Før den øvre sektion monteres i loftet, skal ledningerne trækkes gennem røret som vist på figuren til højre. Anvend en jordforbundet forlængerledning til el-ledningen (medfølger ikke). Før enhedens andre forbindelseskabler igennem på samme måde.

Lav huller i loftet til isætning af M12 bolte, idet der anvendes en metode, der passer til loftets struktur. Montér den øvre sektion med en bolt med indvendig sekskant kærv (M12) (medfølger ikke), en spændeskive og en fjederskive.

• Fastgør en loftsafdækning

til loftpladen efter behov med tre konsolpladeskruer

(Bagside af forbindelsesdel)

Fastgør de fjernede positioneringsskruer her. Vist bagfra Monteringshuller i loftet (8) Front Loftophæng (øvre sektion) M8 samlebolt Loftophæng (nedre sektion) Spændeskive Fjederskive M12 bolt Enhedens forbindelseskabler Jordforbundet el-forlængerledning Loftsafdækning

Opsætningsprocedure64 Dansk Opsætningsprocedure Bemærk:

• Forstærk loftet, hvis det ikke er stærkt nok til at bære vægten.

• Benyt bolte (medfølger ikke), der passer til loftmaterialet.

• Se eksemplerne på installation i trækonstruktioner og betonkonstruktioner.

4. Påsæt loftophænget (nedre sektion)

Før ledningerne og kablerne, der strækker sig fra loftsophænget (øvre sektion) gennem røret på loftsophænget (nedre sektion).

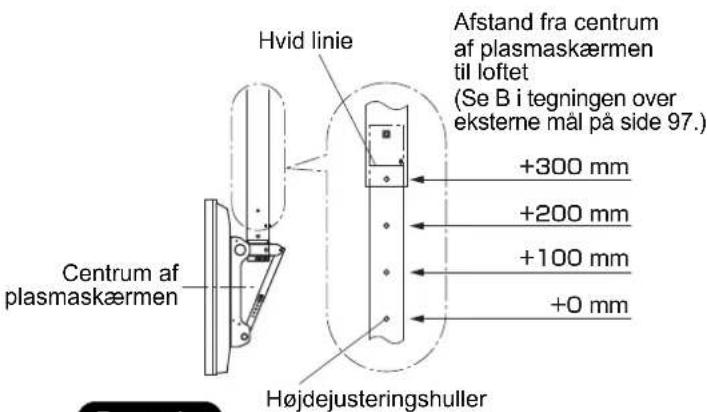

Flugt højdejusteringshullerne i den nedre sektion af loftophænget med hullerne i den øvre sektion. Før en fjederskive

over den gennemgående bolt til fastgørelse af de øvre og nedre sektioner

og før bolten gennem loftophængets justeringshuller. Stram den derefter midlertidigt med en møtrik med flange

• Der bør ikke være flere end fire synlige højdejusteringshuller. (Den hvide linje bør ikke være synlig.)

Stram midlertidigt de to M8 samlebolte, der blev fjernet under forberedelsen af enheden.

Stram godt med de to bolte til fastgørelse af øvre og nedre sektioner

Stram de bolte, der blev strammet midlertidigt i trin 2 og 3, yderligere. (Stramningsmoment: 8 til 10 N•m) +300mm +200mm +100mm +0mm

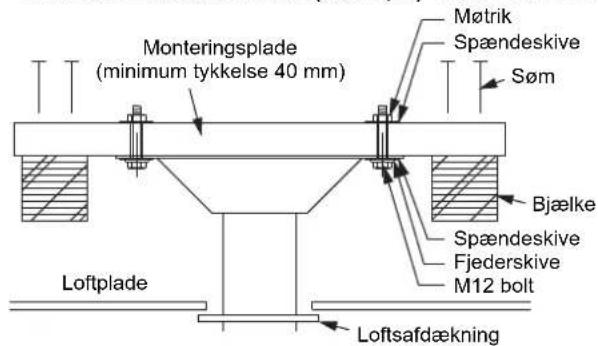

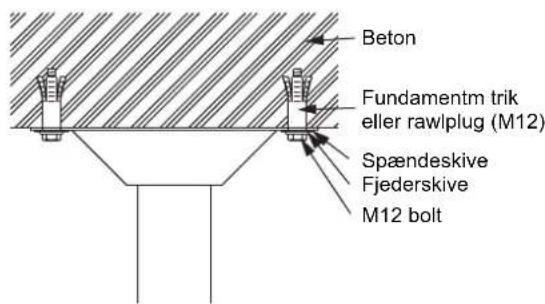

• Installation i trækonstruktion (eksempel) • Installation i betonkonstruktion (eksempel) Monteringsplade (minimum tykkelse 40 mm) Loftplade M12 bolt Spændeskive Bjælke Søm Spændeskive Møtrik Loftsafdækning Fjederskive Fjederskive M12 bolt Spændeskive Fundamentm trik eller rawlplug (M12) Beton Centrum af plasmaskærmen Hvid linie Højdejusteringshuller Afstand fra centrum af plasmaskærmen til loftet (Se B i tegningen over eksterne mål på side 97.) Loftophæng (øvre sektion) Møtrik med flange

M8 samlebolt Loftophæng (nedre sektion) Hvid linie Skjult side Bolt til fastgørelse af de øvre og nedre sektioner

(M8-12) M8 samlebolt Gennemgående bolt til fastgørelse af de øvre og nedre sektioner

5. Forberedelse af plasmaskærmen

Fastgørelse af isolationsmellemstykker

Anbring den forreste overflade af plasmaskærmen på en ren klud, der hverken indeholder snavs eller fremmedlegemer, og følg den nedenstående fremgangsmåde. Hvis der er dele på plasmaskærmen, der stikker ud, bør du passe på ikke at ridse eller beskadige dem.

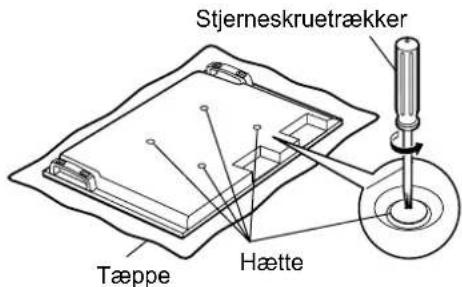

Fjern de fire hætter fra plasmaskærmen ved hjælp af en Phillips-skruetrækker. Bemærk:

• Opbevar de hætter, der blev fjernet, på et sikkert sted. (Du vil få brug for dem, hvis du bruger soklen.)

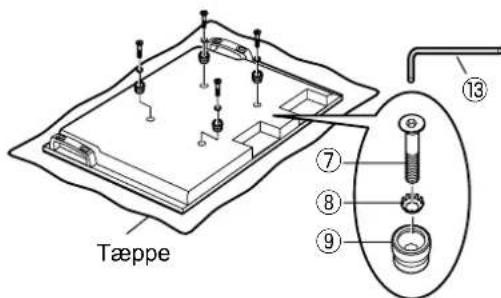

Monter ved hjælp af den medfølgende unbraconøgle

de 4 unbraco-undersænkskruer

, 4 krumme skiver med tænder

, som sidder på de steder, hvor hætterne blev fjernet, som vist på illustrationen til højre. (Stramningsmoment: 3 til 4 N•m)

6. Montér plasmaskærmen i loftsophænget

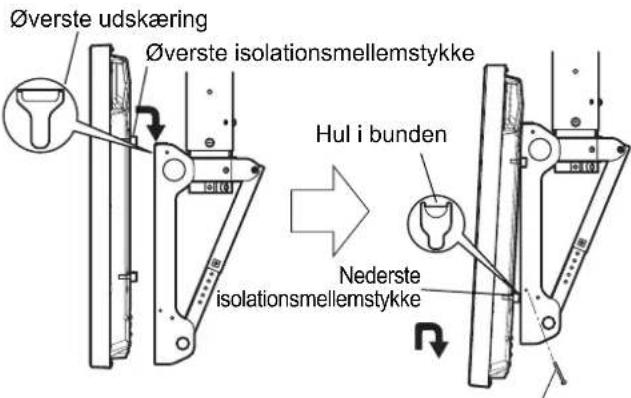

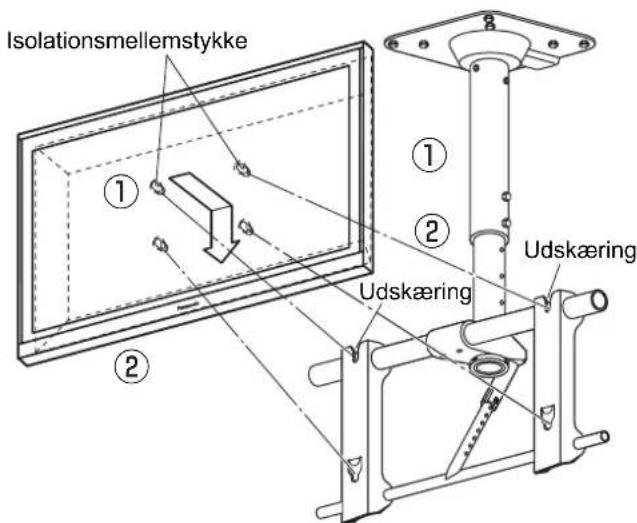

Sæt de øverste isolationsmellemstykker af plasmaskærmen ind i udskæringerne på loftsophænget og sænk langsomt skærmen på plads.

Løft plasmaskærmen en smule og sæt samtidigt de nederste isolationsmellemstykker ind i hullerne i den nederste ende af loftsophænget. FORSIGTIG

• Hvis plasmaskærmen løftes for meget, vil dets øverste del gå af loftsophænget.

Stjerneskruetrækker Tæppe Hætte Tæppe Isolationsmellemstykke Udskæring Udskæring66 Dansk Opsætningsprocedure

Sænk plasmaskærmen ned på loftophænget.

Fastgør de to skruer til fastgørelse af enhed

hullerne til disse skruer på den venstre og højre side af loftophænget. (Stramningsmoment: 1,5 til 2,0 N•m) Bemærk:

• Sørg for at stramme skruerne til fastgørelse af enhed helt i bund for at forhindre skærmen i at falde ned.

• Løft plasmaskærmen en smule og kontroller, at den sidder godt på plads.

7. Juster loftophænget

Justering af retning Løsn de to bolte til vandret fastgørelse. Efter at have justeret retningen af plasmaskærmen skal de løsnede bolte strammes igen for at holde den på plads. (Stramningsmoment: 6 til 7 N•m)

Vinkeljustering Dette loftophæng kan anbringes i 7 vinkler fra 0° til 30° i intervaller på 5°. Hvis du ønsker at ændre vinklen, fjernes vinkeljusteringsskruerne fra forbindelsesrøret, hvorefter den tilsvarende position for vinkeljusteringshullerne vælges. Sæt dernæst skruerne i igen. (Stramningsmoment: 3 til 4 N•m)

8. Forholdsregler til forhindring af

nedfald Når du tager forholdsregler for at forhindre ophænget i at falde ned, skal du sikre dig, at loftsophængets vægt kan understøttes. For at sikre, at personer i den umiddelbare nærhed ikke bliver ramt i tilfælde af, at loftsophænget gilder ud af stilling, skal man anvende mindst ét ledningsreb med en smule slaphed i, således at ophænget ikke falder ned.

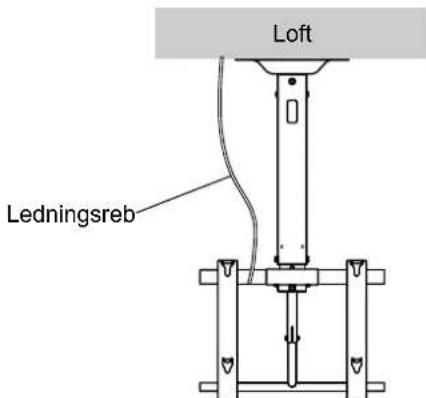

• Som forholdsregel for at forhindre, at ophænget falder ned, bør du bruge et kommercielt tilgængeligt ledningsreb. Øverste udskæring Øverste isolationsmellemstykke Hul i bunden Nederste isolationsmellemstykke Skruer til fastgørelse af enheden

(M5-35)……En på hver højre og venstre side Bolte til vandret fastgørelse Loft Ledningsreb Forbindelsesrør Vinkeljusteringsskruer Vinkeljusteringshullernes positioner 0° (lodret)

• Se brugsvejledningen til plasmaskærmen for oplysninger om ledningsforbindelser.

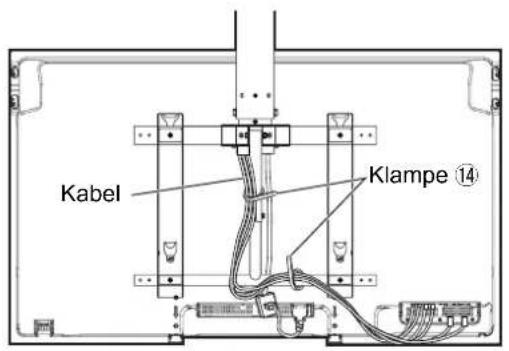

• Anbring ledningerne og kablerne, der er sluttet til terminalerne, i bunden af plasmaskærmens bagside, og fastgør dem med to de to kabelbindere

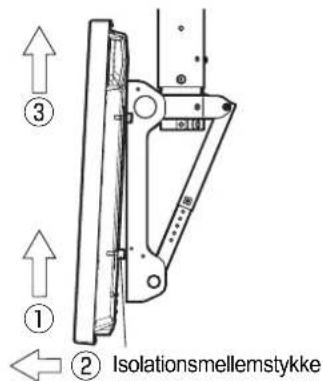

• Sæt loftophænget tilbage til en vinkel på 0º, og fjern derefter de to monteringsskruer

på venstre og højre side af loftsophænget.

Løft i den nedre del af plasmaskærmen,

Skruer til fastgørelse af enheden

Afmontering af plasmaskærmen68
