Type de produit	Support de suspension au plafond pour écran plasma
Marque	Panasonic
Modèle	TYCE42PS20
Compatibilité	Écrans plasma Panasonic (modèles listés en pages 96-97 du manuel)
Poids du support	Environ 16 kg
Charge maximale supportée	Dépend du poids de l'écran (consulter le manuel de l'écran)
Matériau	Acier avec revêtement
Angle d'inclinaison	0° à 30° par pas de 5°
Réglage directionnel	Horizontal (orientation gauche-droite)
Fixation au plafond	8 points de fixation, boulons M12 (non fournis)
Température ambiante en fonctionnement	Jusqu'à 40°C
Entretien et nettoyage	Essuyer avec un chiffon doux et sec (coton ou flanelle). Pour taches tenaces, utiliser un détergent neutre dilué puis sécher. Ne pas utiliser d'essence, diluant ou cire.
Sécurité	Installation obligatoire par un professionnel. Vérifier la solidité du plafond et utiliser des composants adaptés. Ne pas monter l'écran face vers le haut ou sur le côté. Laisser un espace de 10 cm autour et 7 cm à l'arrière.
Pièces détachées et réparabilité	Les pièces fournies sont spécifiques. En cas de perte, contacter Panasonic. Ne pas modifier le support.
Informations générales	Ce support est conçu exclusivement pour les écrans plasma Panasonic. Une mauvaise installation peut entraîner des blessures graves ou la mort.

FOIRE AUX QUESTIONS - TYCE42PS20 PANASONIC

Quel est le poids du support de plafond ?

Le support de suspension au plafond pèse environ 16 kg. Il faut ajouter le poids de l'écran plasma pour déterminer la charge totale.

Puis-je installer le support moi-même ?

Non, l'installation doit être réalisée par un professionnel compétent. Une installation incorrecte peut provoquer la chute de l'écran et des blessures graves.

Quels écrans sont compatibles avec ce support ?

Ce support est conçu exclusivement pour les écrans plasma Panasonic listés dans le manuel (pages 96-97). L'utiliser avec un autre appareil peut être dangereux.

Comment régler l'inclinaison de l'écran ?

L'inclinaison peut être réglée de 0° à 30° par pas de 5°. Pour cela, retirez les vis de réglage d'inclinaison du tube de liaison, choisissez la position souhaitée, puis remettez les vis avec un couple de serrage de 3 à 4 N·m.

Quelles sont les précautions de sécurité essentielles ?

Ne montez jamais l'écran face vers le haut, sur le côté ou à l'envers. Laissez un espace d'au moins 10 cm autour et 7 cm à l'arrière. Assurez-vous que le plafond est assez solide et utilisez des boulons adaptés.

Comment nettoyer le support et l'écran ?

Essuyez avec un chiffon doux et sec (coton ou flanelle). Si très sale, utilisez un détergent neutre dilué puis séchez. N'utilisez jamais d'essence, de diluant ou de cire pour meubles.

Quels outils sont nécessaires pour l'installation ?

Le support est livré avec une clé hexagonale. Vous aurez besoin de boulons M12 (non fournis) pour la fixation au plafond, ainsi que d'outils standards comme un tournevis cruciforme et une clé dynamométrique.

Comment éviter que l'écran ne tombe ?

Utilisez au moins un câble métallique de retenue (non fourni) pour empêcher le support de glisser. Serrez fermement toutes les vis et vérifiez régulièrement la solidité de l'installation.

Le support est-il réglable en direction ?

Oui, desserrez les deux boulons de fixation horizontaux, ajustez la direction de l'écran, puis resserrez avec un couple de serrage de 6 à 7 N·m.

Que faire si je dois démonter l'écran ?

Mettez l'inclinaison à 0°, retirez les deux vis de fixation (③) de chaque côté, soulevez la partie inférieure de l'écran, tirez légèrement vers vous, puis soulevez l'ensemble. Déposez également le support de plafond.

MODE D'EMPLOI TYCE42PS20 PANASONIC

2. Préparez le support de plafond

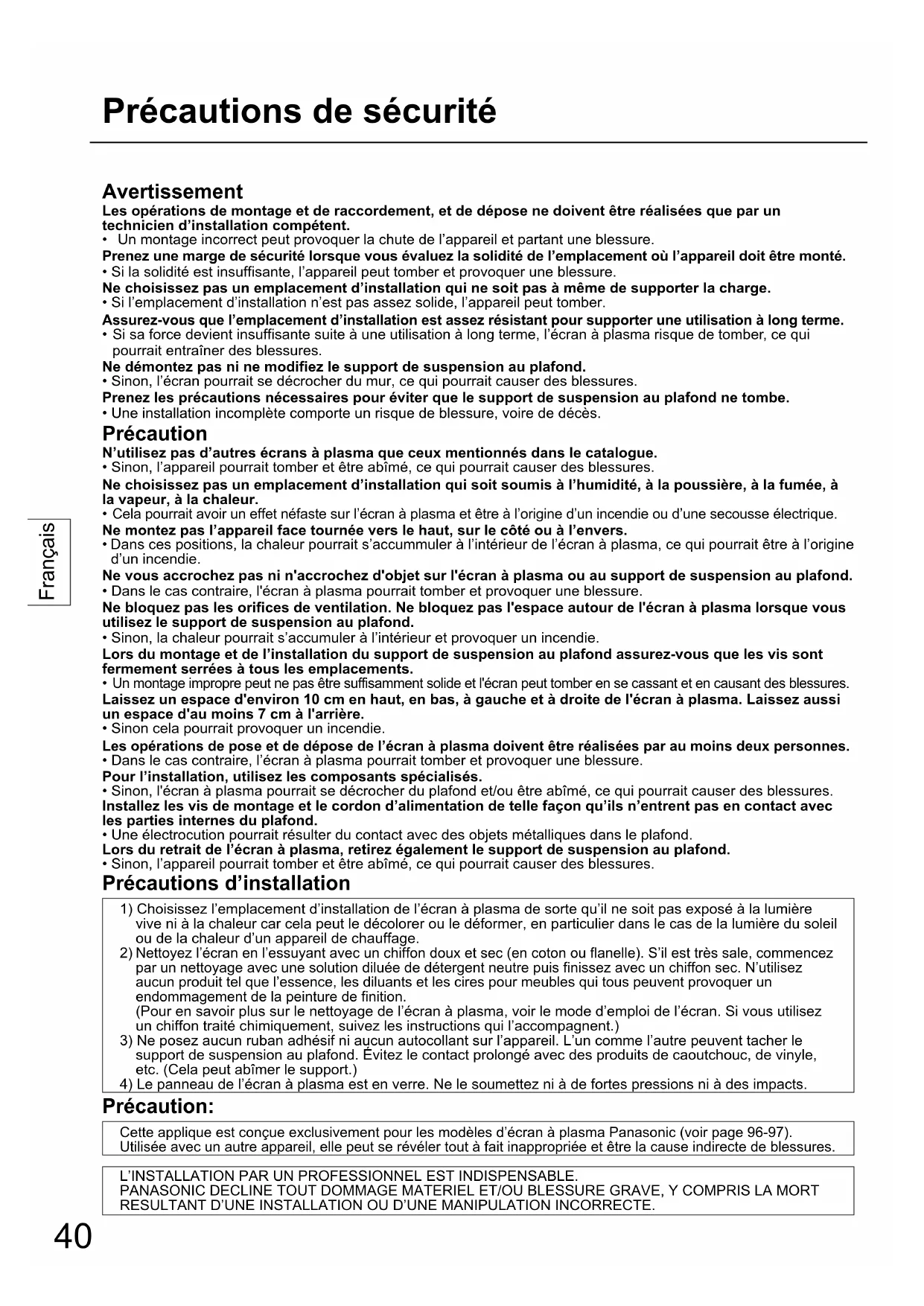

Les opérations de montage, de raccordement et de dépose ne doivent être réalisées que par un technicien d'installation compétent.

• Un montage incorrect peut provoquer la chute de l'appareil et entraîner des blessures.

Prenez une marge de sécurité lorsque vous évaluez la solidité de l'emplacement où l'appareil doit être monté.

• Si la solidité est insuffisante, l'appareil peut tomber et provoquer des blessures.

Ne choisissez pas un emplacement d'installation qui ne soit pas capable de supporter la charge.

• Si l'emplacement d'installation n'est pas assez solide, l'appareil peut tomber.

Assurez-vous que l'emplacement d'installation est assez résistant pour supporter une utilisation à long terme.

• Si sa résistance devient insuffisante suite à une utilisation à long terme, l'écran plasma risque de tomber, ce qui pourrait entraîner des blessures.

Ne démontez pas et ne modifiez pas le support de suspension au plafond.

• Sinon, l'écran pourrait se décrocher du plafond, ce qui pourrait causer des blessures.

Prenez les précautions nécessaires pour éviter que le support de suspension au plafond ne tombe.

• Une installation incomplète comporte un risque de blessure, voire de décès.

Précaution

N'utilisez pas d'autres écrans plasma que ceux mentionnés dans le catalogue.

• Sinon, l'appareil pourrait tomber et être abîmé, ce qui pourrait causer des blessures.

Ne choisissez pas un emplacement d'installation soumis à l'humidité, à la poussière, à la fumée, à la vapeur ou à la chaleur.

Cela pourrait avoir un effet néfaste sur l'écran à plasma et être à l'origine d'un incendie ou d'une secousse électrique.

Ne montez pas l'appareil face tournée vers le haut, sur le côté ou à l'envers.

• Dans ces positions, la chaleur pourrait s'accumuler à l'intérieur de l'écran à plasma, ce qui pourrait être à l'origine d'un incendie.

Ne vous accrochez pas ni n'accrochez d'objet sur l'écran à plasma ou au support de suspension au plafond.

• Dans le cas contraire, l'écran à plasma pourrait tomber et provoquer une blessure.

Ne bloquez pas les orifices de ventilation. Ne bloquez pas l'espace autour de l'écran à plasma lorsque vous utilisez le support de suspension au plafond.

• Sinon, la chaleur pourrait s'accumuler à l'intérieur et provoquer un incendie.

Lors du montage et de l'installation du support de suspension au plafond, assurez-vous que les vis sont fermement serrées à tous les emplacements.

• Un montage impropre peut ne pas être suffisamment solide et l'écran peut tomber en se cassant et en causant des blessures.

Laissez un espace d'environ 10 cm en haut, en bas, à gauche et à droite de l'écran à plasma. Laissez aussi un espace d'au moins 7 cm à l'arrière.

• Sinon, cela pourrait provoquer un incendie.

Les opérations de pose et de dépose de l'écran à plasma doivent être réalisées par au moins deux personnes.

• Dans le cas contraire, l'écran à plasma pourrait tomber et provoquer une blessure.

Pour l'installation, utilisez les composants spécialisés.

• Sinon, l'écran à plasma pourrait se décrocher du plafond et/ou être abîmé, ce qui pourrait causer des blessures. Installez les vis de montage et le cordon d'alimentation de telle façon qu'ils n'entrent pas en contact avec les parties internes du plafond.
• Une électrocution pourrait résulter du contact avec des objets métalliques dans le plafond.

Lors du retrait de l'écran à plasma, retirez également le support de suspension au plafond.

• Sinon, l'appareil pourrait tomber et être abîmé, ce qui pourrait causer des blessures.

Précautions d'installation

1) Choisissez l'emplacement d'installation de l'écran à plasma de sorte qu'il ne soit pas exposé à la lumière vive ni à la chaleur car cela peut le décolorer ou le déformer, en particulier dans le cas de la lumière du soleil ou de la chaleur d'un appareil de chauffage. 2) Nettoyez l'écran en l'essuyant avec un chiffon doux et sec (en coton ou flanelle). S'il est très sale, commencez par un nettoyage avec une solution diluée de détergent neutre puis finissez avec un chiffon sec. N'utilisez aucun produit tel que l'essence, les diluants et les cires pour meubles qui tous peuvent provoquer un endommagement de la peinture de finition. (Pour en savoir plus sur le nettoyage de l'écran à plasma, voir le mode d'emploi de l'écran. Si vous utilisez un chiffon traité chimiquement, suivez les instructions qui l'accompagnent.) 3) Ne posez aucun ruban adhésif ni aucun autocollant sur l'appareil. L'un comme l'autre peuvent tacher le support de suspension au plafond. Évitez le contact prolongé avec des produits de caoutchouc, de vinyle, etc. (Cela peut abîmer le support.) 4) Le panneau de l'écran à plasma est en verre. Ne le soumettez ni à de fortes pressions ni à des impacts.

Précaution :

Cette applique est conçue exclusivement pour les modèles d'écran à plasma Panasonic (voir pages 96-97). Utilisée avec un autre appareil, elle peut se révéler tout à fait inappropriée et être la cause indirecte de blessures.

L'INSTALLATION PAR UN PROFESSIONNEL EST INDISPENSABLE. PANASONIC DÉCLINE TOUT DOMMAGE MATÉRIEL ET/OU BLESSURE GRAVE, Y COMPRIS LA MORT RÉSULTANT D'UNE INSTALLATION OU D'UNE MANIPULATION INCORRECTE.

Vérifiez que toutes les pièces sont incluses et correspondent à la quantité indiquée.

① Support plafond (1)	② Boulon de fixation des sections supérieure et inférieure (2) M8 × 12	③ Vis de serrage de l'unité (2) M5 × 35
	④ Boulon d'assemblage pour la fixation des sections supérieure et inférieure (1) M8 × 100	⑤ Rondelle ressort (1) M8	⑥ Écrou à embase (1) M8
⑦ Vis à tête faisée à six pans creux (4) M8 × 32	⑧ Rondelle cuvette dentée (4)	⑨ Rondelle isolante (4)	⑩ Couvercle de plafond (1)
⑪ Vis autotaraudeuse à tête bombée (3)	⑫ Vis d'accret de rotation (1) M6 × 8 Rondelle ressort (1) M6	⑬ Clé hexagonale (outil fourni) (1)	⑭ Attache-fils (2)

[Les images du présent manuel ne sont présentées qu'à titre d'illustration.]

Précautions relatives au support de suspension au plafond

Cet équipement est un support pour plafond qui sert à suspendre l'écran plasma sur une structure de plafond en vue du visionnement. Le support de suspension ne doit être installé que sur une structure de plafond assez solide pour le supporter. Pour que l'écran à plasma fonctionne convenablement et éviter les anomalies, ne choisissez pas un emplacement tel que ceux énumérés ci-dessous. - Emplacement près de sprinklers ou de détecteurs de fumée ou d'incendie - Emplacement exposé aux vibrations et aux chocs - Emplacement proche d'un câble haute tension ou d'une alimentation dynamique - À proximité de sources de magnétisme, de chaleur, de vapeur d'eau ou de suie - Emplacement exposé au souffle d'air d'un appareil de chauffage Là où des gouttes de condensation d'un climatiseur ou autre appareil peuvent se former. Monter l'appareil en utilisant une technique qui convient compte tenu de la structure et des matériaux de l'emplacement. Lors de l'installation de ce support de suspension au plafond sur une structure de plafond, utilisez des composants structurels adaptés au matériel de la structure et une méthode d'installation. Veillez à ce que l'air puisse circuler librement de manière que la température ambiante en fonctionnement ne dépasse pas 40°C. Dans le cas contraire, l'augmentation de température pourrait provoquer une anomalie de fonctionnement. Étendez une couverture ou un chiffon moelleux sur le sol de sorte que l'écran à plasma et le plancher ne soient pas marqués ou égratignés pendant les travaux de montage et d'installation. Lors du vissage des pièces, veillez à serrer suffisamment les vis mais aussi à ne pas trop les serrer. Soyez attentif à votre sécurité lorsque vous procédez au montage et à l'installation. Ne pas installer l'écran à plasma sous des lampes de plafond (projecteurs, lampes halogènes, etc.). Autrement le boîtier risque d'être déformé ou endommagé par la chaleur intense.

1. Vérification de la solidité de l'emplacement d'installation

① Le support de suspension au plafond pèse environ 16 kg. Consultez le mode d'emploi de l'écran à plasma pour vérifier le poids de l'ensemble de l'écran à plasma qui sera fixé au support de suspension au plafond. ② Consultez le dessin d'encombrement du support de suspension au plafond figurant à droite et vérifiez la résistance du plafond aux huit emplacements d'installation indiqués. Appliquez un renfort approprié si la résistance n'est pas suffisante à ces emplacements.

2. Préparez le support plafond

① Retirez les feuilles de protection (8 feuilles) du support en quatre points du support de plafond. ② Placez une rondelle ressort sur la vis d'arrêt de rotation ⑫, et fixez sur la position indiquée à droite. (Couple de serrage : 1,5 à 1,8 N·m) ③ Retirez les deux boulons d'assemblage M8 du support puis séparez la section supérieure et la section inférieure du support. - Utilisez les boulons M8 retirés lorsque vous fixez le support de suspension au plafond (section inférieure).

Remarque

• Si vous utilisez un écran à plasma de 58 pouces, réglez le support de suspension comme indiqué en figure. ① Retirez les vis de positionnement (en haut et en bas) et faites glisser les supports de positionnement et ceux de fixation comme indiqué par les flèches. ② Alignez les orifices de vis et fixez avec les vis retirées. (Réglez le côté opposé de la même façon.) (Couple de serrage : 1,5 à 2,0 N·m)

Perçages d'installation en plafond (8) Unité : mm

3. Installez le support plafond (section supérieure)

① Avant d'installer la section supérieure au plafond, engagez les câbles dans le tube comme indiqué sur la figure à droite. Utilisez un câble d'alimentation avec conducteur de terre (non fourni). Engagez les autres câbles de raccordement du dispositif de la même façon. Percez le plafond de la manière convenable, compte tenu de sa structure et des boulons à poser (M12). Fixez la section supérieure au moyen d'un boulon (M12, non fourni) à tête hexagonale, muni d'une rondelle plate et d'une rondelle ressort. * Fixez un couvercle de plafond ⑩ au plafond de menuiserie le cas échéant au moyen de trois vis autotaraudeuses à tête bombée ⑪.

Remarques

• Renforcez le plafond s'il n'est pas suffisamment solide.
• Utilisez des boulons convenables (non fournis) compte tenu du matériel constitutif du plafond.
• Reportez-vous aux exemples d'installation pour les structures en bois ou en béton.

- Installation sur une structure en bois (exemple) - Installation sur une structure en béton (exemple)

4. Fixez le support plafond (section inférieure)

① Engagez les cordons et les câbles provenant du support plafond (section supérieure) dans le tube du support plafond (section inférieure). ② Alignez les huit orifices de réglage de la section inférieure du dispositif plafond et ceux de la section supérieure. Placez une rondelle ressort (⑤) par-dessus le boulon d'assemblage pour assembler les sections supérieure et inférieure (④), puis engagez les boulons dans les orifices de réglage du support plafond. Serrez temporairement avec un écrou à embase ⑥.

Remarque

• Pas plus de quatre orifices de réglage sur huit devraient être visibles. (La ligne blanche ne devrait pas être visible.)

3. Serrez temporairement les deux boulons d'assemblage M8 retirés lors de la préparation. ④ Serrez solidement à l'aide des deux boulons d'assemblage des sections supérieure et inférieure ②. Serrez encore les deux boulons temporairement vissés aux étapes 2 et 3. (Couple de serrage : 8 à 10 N·m)

5. Préparation de l'écran à plasma

Fixation des rondelles isolantes

① Placez la face avant de l'écran à plasma sur un chiffon propre ne contenant ni saleté ni corps étranger, et suivez la procédure ci-dessous. Si l'écran à plasma possède des parties saillantes, veillez à ne pas les rayer ni à les endommager. ② Retirez les quatre capuchons de l'écran à plasma à l'aide d'un tournevis à pointe cruciforme.

Remarque

• Conservez dans un endroit sûr les capuchons déposés. (Ils seront nécessaires si vous utilisez le socle.) ③ À l'aide de la clé hexagonale ⑬ fournie, montez les 4 vis à tête cylindrique à six pans creux ⑦, les 4 rondelles cuvettes dentées ⑧ et les 4 rondelles isolantes ⑨ fournies, aux emplacements où les capuchons ont été retirés, tel qu'illustré ci-contre à droite.

(Couple de serrage : 3 à 4 N·m)

6. Montez l'écran à plasma sur le support de suspension au plafond

① Engagez les rondelles isolantes supérieures de l'écran à plasma dans les encoches du support de suspension au plafond et faites descendre lentement l'écran pour le mettre en place. ② Tout en bougeant légèrement l'écran à plasma, insérez les rondelles isolantes inférieures dans les orifices à l'extrémité inférieure du support de suspension au plafond.

Précaution

• Si l'écran à plasma est soulevé trop haut, sa partie supérieure se dégagera de l'applique de fixation au mur.

③ Abaissez l'écran à plasma dans le support plafond. ④ Placez deux vis de fixation de l'appareil ③ dans les orifices à cet effet à gauche et à droite du support plafond.

(Couple de serrage : 1,5 à 2,0 N·m)

Remarques

• Veillez à bien serrer les vis ③ pour fixer solidement le support à la base pour prévenir la chute de l'écran.
• Soulevez légèrement l'écran à plasma pour vérifier qu'il est fermement fixé.

Vis de serrage de l'unité ③ (M5-35)....Une vis de chaque côté, à droite et à gauche.

7. Réglez le support de suspension au plafond.

① Réglage de la direction.

Desserrez les deux boulons de fixation horizontaux. Après avoir réglé la direction de l'écran plasma, resserrez les boulons pour fixer l'écran. (Couple de serrage : 6 à 7 N·m)

② Réglage de l'inclinaison.

L'inclinaison de l'écran peut avoir 7 valeurs entre 0° et 30°, par pas de 5°.

Si vous voulez régler l'inclinaison, retirez les vis de réglage d'inclinaison du tube de liaison et choisissez la position correspondante des perçages de réglage d'inclinaison. Puis remettez les vis.

(Couple de serrage : 3 à 4 N·m)

8. Mesures contre la chute.

Lorsque vous prenez des dispositions pour prévenir la chute du support, veillez à ce que le poids du support de suspension au plafond soit supporté.

Pour assurer que les personnes se trouvant à proximité ne seront pas frappées par le support de suspension au plafond s'il glisse hors de position, utilisez au moins un câble métallique, en laissant un certain jeu, pour empêcher le support de tomber.

• Comme mesure de prévention contre la chute du support, utilisez une corde métallique disponible dans le commerce.

9. Rassemblez les câbles.

• Pour plus de détails concernant le câblage, consultez le mode d'emploi de l'écran à plasma.
• Faites un paquet avec les cordons et câbles raccordés aux bornes à l'arrière en bas de l'écran à plasma et attachez-les au moyen des deux agrafes 14.
• Ne regroupez pas le câble d'alimentation avec les autres cordons et câbles.

Dépose de l'écran à plasma

• Reportez l'inclinaison du support plafond à 0° puis déposez les deux vis de fixation ③ à gauche et à droite du support plafond.

① Soulevez la partie inférieure de l'écran à plasma, ② tirez-la légèrement vers vous ③ et soulevez l'ensemble.
