Produkttyp	Takmonteringsfäste för plasmaskärm
Märke	Panasonic
Modell	TYCE42PS20
Kompatibilitet	Panasonic-plasmaskärmar (modeller listade på sidorna 96-97 i manualen)
Fästets vikt	Cirka 16 kg
Maximal belastning	Beror på skärmens vikt (se skärmens manual)
Material	Stål med beläggning
Lutningsvinkel	0° till 30° i steg om 5°
Riktningsinställning	Horisontell (vänster-höger orientering)
Takfäste	8 fästpunkter, M12-bultar (ingår ej)
Omgivningstemperatur vid drift	Upp till 40°C
Underhåll och rengöring	Torka med en mjuk, torr trasa (bomull eller flanell). För envisa fläckar, använd ett utspätt neutralt rengöringsmedel och torka sedan. Använd inte bensin, thinner eller vax.
Säkerhet	Installation måste utföras av en professionell. Kontrollera takets styrka och använd lämpliga komponenter. Montera inte skärmen med framsidan uppåt eller på sidan. Lämna ett utrymme på 10 cm runt om och 7 cm bakom.
Reservdelar och reparerbarhet	Medföljande delar är specifika. Vid förlust, kontakta Panasonic. Modifiera inte fästet.
Allmän information	Detta fäste är endast avsett för Panasonic-plasmaskärmar. Felaktig installation kan leda till allvarliga skador eller dödsfall.

Vanliga frågor - TYCE42PS20 PANASONIC

Vad väger takfästet?

Takmonteringsfästet väger cirka 16 kg. Lägg till plasmaskärmens vikt för att bestämma totalbelastningen.

Kan jag installera fästet själv?

Nej, installationen måste utföras av en kompetent professionell. Felaktig installation kan leda till att skärmen faller och orsaka allvarliga skador.

Vilka skärmar är kompatibla med detta fäste?

Detta fäste är endast avsett för Panasonic-plasmaskärmar som listas i manualen (sidorna 96-97). Att använda det med en annan enhet kan vara farligt.

Hur justerar jag skärmens lutning?

Lutningen kan ställas in från 0° till 30° i steg om 5°. Ta bort lutningsjusteringsskruvarna från anslutningsröret, välj önskad position, sätt tillbaka skruvarna med ett åtdragningsmoment på 3-4 N·m.

Vilka säkerhetsföreskrifter är viktiga?

Montera aldrig skärmen med framsidan uppåt, på sidan eller upp och ner. Lämna minst 10 cm utrymme runt om och 7 cm bakom. Kontrollera att taket är tillräckligt starkt och använd lämpliga bultar.

Hur rengör jag fästet och skärmen?

Torka med en mjuk, torr trasa (bomull eller flanell). Om mycket smutsigt, använd ett utspätt neutralt rengöringsmedel och torka sedan. Använd aldrig bensin, thinner eller möbelvax.

Vilka verktyg behövs för installation?

Fästet levereras med en sexkantsnyckel. Du behöver M12-bultar (ingår ej) för takfästet, samt standardverktyg som en stjärnskruvmejsel och en momentnyckel.

Hur förhindrar jag att skärmen faller?

Använd minst en säkerhetskabel (ingår ej) för att förhindra att fästet glider. Dra åt alla skruvar ordentligt och kontrollera regelbundet installationens stabilitet.

Kan fästet justeras i riktning?

Ja, lossa de två horisontella fästbultarna, justera skärmens riktning och dra åt med ett moment på 6-7 N·m.

Vad gör jag om jag behöver demontera skärmen?

Ställ in lutningen på 0°, ta bort de två fästskruvarna (③) på varje sida, lyft den nedre delen av skärmen, dra försiktigt mot dig, lyft sedan hela enheten. Ta även bort takfästet.

BRUKSANVISNING TYCE42PS20 PANASONIC

Monteringsarbete och anslutning av kringutrustning samt demontering bör endast utföras av en därtill kvalificerad specialist.

• Felaktig montering kan göra att utrustningen faller och orsakar skador.

Lämna alltid en säkerhetsmarginal när du överväger bärkraften i materialet på vilket utrustningen ska monteras.

• Skador om materialet inte kan bära tyngden.

Montera aldrig på ett ställe som inte kan bära den aktuella tyngden.

• Om materialet inte är tillräckligt bärkraftigt kan utrustningen falla.

Se till att platsen för installationen har tillräcklig hållfasthet för att tillåta en längre tids användning.

• Om hållfastheten skulle minska med tiden kan det finnas risk för att plasmaskärmen faller ner och möjligen orsakar skador.

Försök inte att plocka isär eller modifiera takupphängningshållaren.

• Annars kan det hända att enheten ramlar ner och skadas eller orsakar personskador.

Vidta åtgärder för att inte takhängningshållaren ska kunna ramla ner.

• Om inte installationen görs helt enligt beskrivningen kan det leda till allvarliga personskador.

Observera

Använd inga andra plasmaskärmar än de som anges i katalogen.

• Annars kan det hända att enheten ramlar ner och skadas eller orsakar personskador.

Montera inte på ett ställe som kan utsättas för fukt, damm, rök, ånga eller hög värme.

• En sådan miljö kan orsaka fel på plasmaskärmen och skapa risk för brand eller elstötar.

Montera inte så att skärmen är vänd uppåt, åt sidan eller nedåt.

• Detta kan leda till överhettning inuti plasmaskärmen och skapa risk för brand.

Häng inte andra föremål på plasmaskärmen eller takupphängningshållaren.

• I annat fall kan plasmaskärmen falla och orsaka skador.

Blockera inte ventilationshålen. Blockera inte utrymmet runt plasmaskärmen vid montering på takupphängningshållaren.

• Det kan i så fall leda till överhettning och eldsvåda.

Vid montering och uppsättning av väggupphängningshållaren ska du se till att alla skruvar på alla platser dras åt ordentligt.

• Felaktig montering kan medföra otillräcklig styrka och att skärmen faller med personskada och skador på skärmen som följd.

Säkerställ minst 10 cm utrymme ovanför, under, till vänster och till höger om plasmaskärmen. Lämna även ett 7 cm utrymme baktill.

• Om du inte gör det kan det resultera i eldsvåda.

Arbetet med att montera och demontera plasmaskärmen måste utföras av minst två personer.

• I annat fall kan plasmaskärmen falla och orsaka skador.

Använd endast de speciellt anpassade delarna som medföljer.

• Annars kan det hända att plasmaskärmen ramlar ner från taket och/eller skadas, och orsakar skada.

Montera monteringsskruvarna och nätkabeln på ett sådant sätt att de inte kommer i kontakt med insidan av taket.

• Kontakt med metallobjekt inuti taket kan resultera i elektrisk stöt.

När plasmaskärmen tas bort ska man även ta bort takupphängningshållarna.

• Annars kan det hända att enheten ramlar ner och skadas eller orsakar personskador.

1) Var noga med att välja lämpligt ställe för montering av plasmaskärmen, då den kan missfärgas eller deformeras om den utsätts för hög värme i form av solsken, element el.dyl. 2) Vid rengöring ska skärmen torkas av med en mjuk och torr tygduk (av bomull eller flanell). Använd en trasa som fuktats i en mild tvättmedelslösning och torka sedan av med en torr trasa om den är väldigt smutsig. Använd inte bensen, thinner eller möbelvax, då sådana lösningar kan skala av färgen. (Se plasmaskärmens bruksanvisning för information om hur du rengör plasmaskärmen. Om du använder en kemiskt behandlad trasa, ska du följa de instruktioner som medföljde trasan.) 3) Fäst inte tejp eller etiketter på produkten. Sådana kan fläcka ner vägghängningshållaren eller ytan på ledningsskyddet för installation tätt intill väggen. Låt inte produkter av gummi, vinyl eller liknande komma i kontakt med produkten under längre tid. (Det kommer att ge skador.) 4) Plasmaskärmens panel är gjord av glas. Utsätt den inte för stark kraft eller stöt.

Observera:

Denna hällare är endast avsedd för Panasonic plasmaskärmsmodeller (se sidorna 96-97).

Användning med andra apparater kan leda till instabilitet som orsakar skador.

PROFESSIONELL INSTALLATION KRAVS.

PANASONIC PÅTAR SIG INGET ANSVAR FÖR SKADOR PÅ EGENDOM OCH/ELLER ALLVARLIGA PERSONSKADOR, INKLUSIVE DÖDSFALL, SOM BEROR PÅ OTILLFREDSSTÄLLANDE INSTALLATION ELLER FELAKTIG HANTERING.

Kontrollera att alla delar finns med och att deras antal stämmer.

① Takupphängningsenhet (1)	② Bult für infästning av undre och övre sektionerna (2) M8 × 12		③ Skruv für att säkra,enhen (2) M5 × 35
	④ Genomgående skruv für infästning av övre och undre sektionerna (1) M8 × 100	⑤ Fjäderbricka (1) M8	⑥ Brickmutter (1) M8
⑦ Försänkt insexskruv (4) M8 × 32	⑧ Låsbricka (4)	⑨ Isoleringsdistans (4)	⑩ Takskydd (1)
⑪ Hangverksfästskruv (3)	⑫ Stopskruv für vridning (1) M6 × 8 Fjäderbricka (1) M6	⑬ Insexnyckel (medfoljande verktyg) (1)	⑭ Klämma (2)

De bilder som visas i den här bruksanvisningen är bara avsedda för illustrativa syften.

Försiktighetsåtgärder vid montering av takupphängningshällaren

Denna utrustning är en takmonteringsenhet från vilken plasmaskärmen kan hänga för TV-tittande.

Takmonteringsenheten får inte monteras på någon annan plats än i en takstruktur med tillräcklig styrka.

Försäkra att plasmaskärmen fungerar på rätt sätt och ej utsätts för fel genom att undvika följande ställen för montering.

• Nära en sprinkler eller brand/rökdetektor
• Ställen som kan utsättas för stötar och vibrationer
• Nära högspänningskablar eller nätaggregat
• Nära källor för magnetism, värme, vattenånga eller sot
• Ställen som utsätts för luftutblås från värmeapparater
• Där droppar av kondens från en luftkonditioneringsanläggning eller annan enhet kan bildas

Utför montering i enlighet med konstruktionen och materialen i väggen. Använd monteringsmaterial och monteringsmetod som passar för det tak där takmonteringsenheten ska installeras. Försäkra god ventilation så att den omgivande temperaturen ej överstiger 40°C. I annat fall kan det uppstå fel på plasmaskärmen beroende på överhettning. Lägg ut en mjuk filt eller tyg på golvet så att varken plasmaskärmen eller golvet får märken eller skrapas under arbetet med ihop sättning och installation. När delarna skruvas ihop bör du se till att skruvarna varken är alltför hårt eller för löst åtdragna. Vidta tillräckliga åtgärder för att försäkra dig om att du har en säker omgivning när du utför installationsarbetet. Montera inte plasmaskärmen under taklampor (spotlights, halogenlampor, o.d.). Annars kan höljet böjas eller skadas av den höga värme som alstras.

1. Kontrollera monteringsplatsens styrka

① Takupphängningshållaren väger cirka 16 kg. Kontrollera i bruksanvisningen vikten för den plasmaskärm som skall monteras på takupphängningshållaren. ② Se konturskissen av takupphängningshållaren som visas till höger och kontrollera väggens styrka vid de åtta monteringspunkterna. Om styrkan hos någon av dessa punkter är för svag, måste lämpliga förstärkningsåtgärder utföras.

2. Förbered takupphängningsenheten

① Avlägsna skyddsfolien (8 bitar) för takenhetens fäste vid fyra platser. ② Placera en fjäderbricka 12 på stoppskruven för vridning 12 och montera den som visas till höger. (Åtdragningsmoment: 1.5 till 1.8 N·m) ③ Avlägsna de två monteringsbultarna M8 från takupphängningsenheten och särskilj dess övre och nedre del. - Använd de avlägsnade monteringsskruvarna M8 för infästning av takupphängningsenheten (undre sektionen).

Anm.

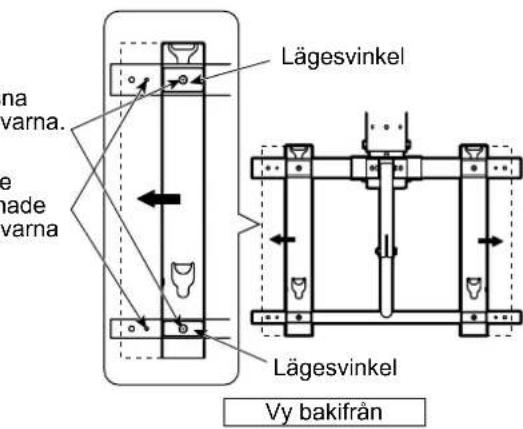

• Vid användning av en 58 tums plasmaskärm skall fästvinklarna justeras som visas i figuren.

① Avlägsna låsskruvarna (uppe och nere) och flytta läges- och faskvinklarna som visas med pilarna. ② Passa in skruvhålen och fasp med de avlägsnade skruvarna. (Justera motstående sida på samma sätt.) (Åtdragningsmoment: 1,5 till 2,0 N·m)

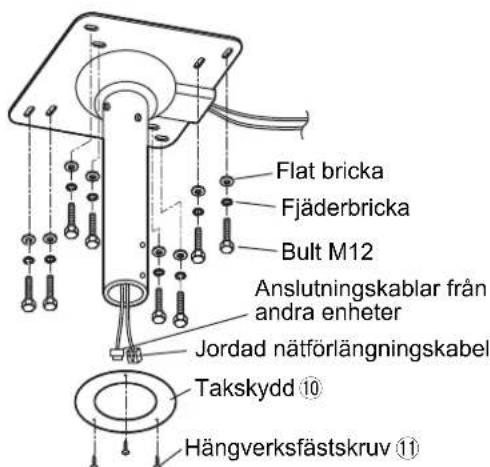

3. Installera takupphängningsenheten (övre delen)

① Före installation av den övre delen i taket ska ledningarna dras genom röret. Använd en jordad nätförlängningskabel (medföljer ej). För in anslutningskablarna från andra enheter på samma sätt. ② Borra hål i taket med en metod som är lämplig för byggmaterialet och för isättning av skruvar M12. Fäst den övre delen med en sexkantsbult (M12, medföljer ej), en flat bricka och en fjäderbricka. * Montera om så erfordras takskyddet i taket med tre hängverksfästskruvar ①

Takmonteringshål (8) Enhet: mm Framsida

① Avlägsna låsskruvarna. Fäst de avlägsnade låsskruvarna här.

Lägesvinkel

Vy bakifrån

Anm.

• Förstärk taket om det inte är tillräckligt kraftigt.
• Använd bultar som lämpar sig för byggmaterialet i taket (medföljer ej)
• Vi hänvisar till monteringsexemplen för träkonstruktion och betongkonstruktion.

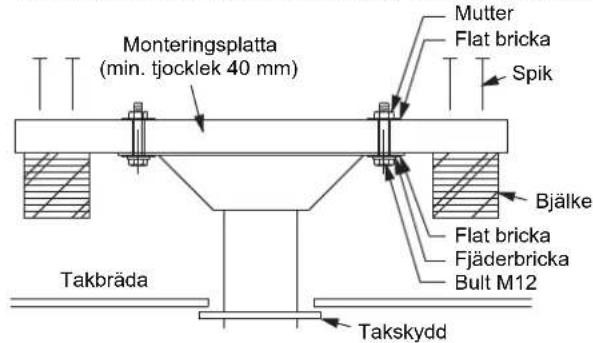

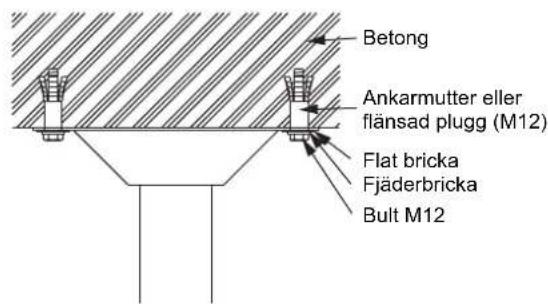

- Montering i träkonstruktion (exempel) - Montering i betongkonstruktion (exempel)

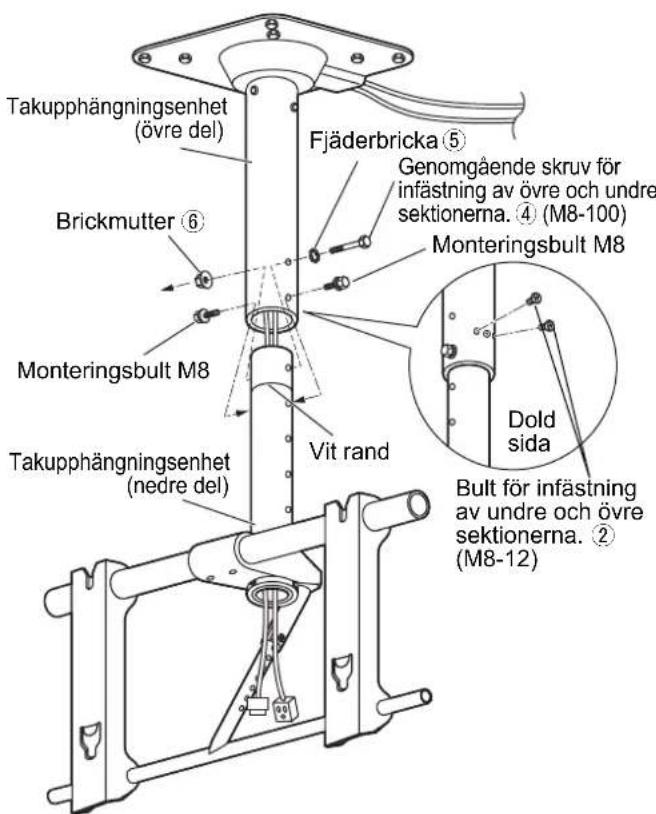

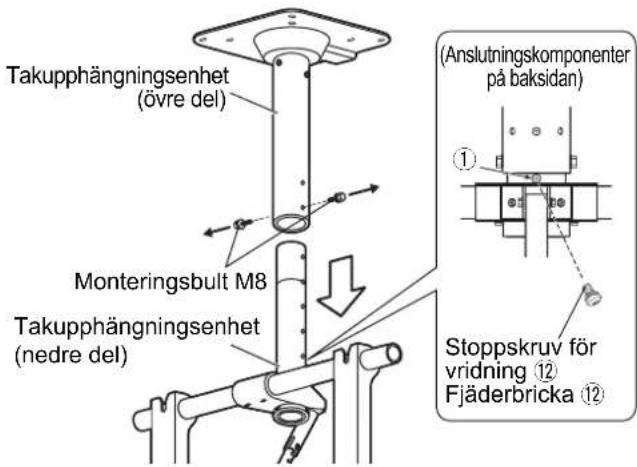

4. Fäst takupphängningsenheten (nedre delen)

① Dra sladdar och kablar från takenheten (övre sektionen) genom takenhetens rör (undre sektionen). Passa in höjdjusteringshålen i undre sektionen med hålen i övre sektionen. Sätt en fjäderbricka 5 på den genomgående skruven 4 och för in skruven genom hålen i takenheten. Sätt på och drag fast brickmuttern 6 temporärt.

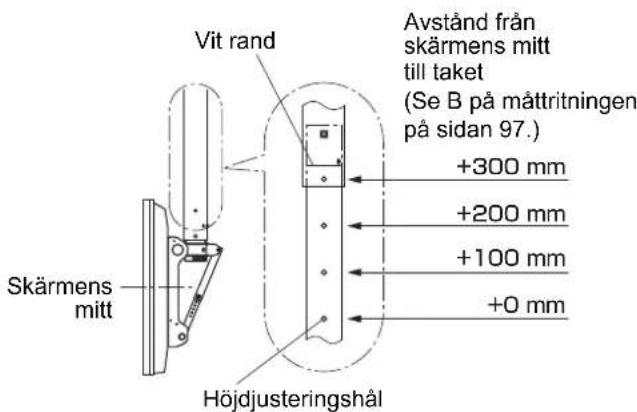

Anm.

• Inte fler än fyra höjdjusteringshål ska synas. (Den vita linjen ska inte synas.)

③ Dra tillfälligt fast de två monteringsbultarna M8 som avlägsnades under förberedelserna av enheten. ④ Dra fast de två fästskruvarna för övre och undre sektionerna ② ordentligt.

Dra fast de i steg 2 och 3 tillfälligt fastdragna skruvarna.

(Åtdragningsmoment: 8 till 10 N·m)

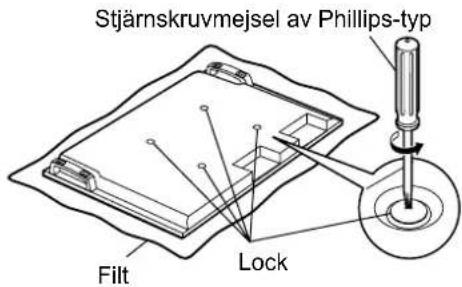

5. Förbered plasmaskärmen

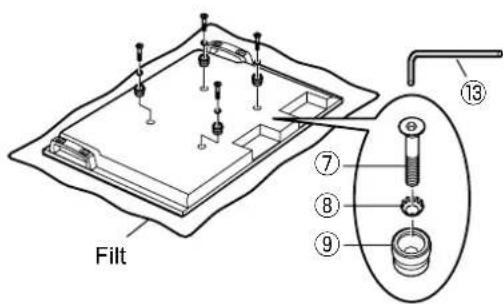

Fäst isoleringsdistanser

① Placera plasmaskärmens frontyta på ett rent tyg som inte har någon smuts eller främmande föremål på sig, och följ proceduren nedan. Om plasmaskärmen har några utstickande delar, se till så att du inte skrapar eller skadar dem. Ta bort de fyra skydden från plasmaskärmen med en stjärnskruvmejsel (Phillips).

Anm.

• Spara skydden som tagits bort på en säker plats. (De kommer att behövas om du använder piedestalen.) ③ Använd den medföljande insexnyckeln ⑤ och sätt fast de 4 försänkta insexskruvarna ⑦, 4 låsbrickorna ⑧ och 4 isoleringsdistanserna ⑨ på de ställen där skydden tagits bort. Se bilden till höger. (Åtdragningsmoment: 3 till 4 N·m).

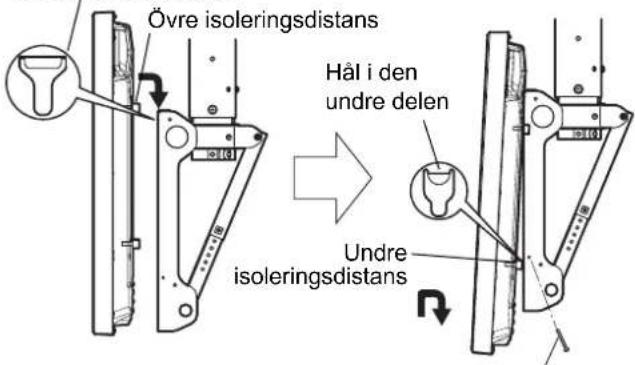

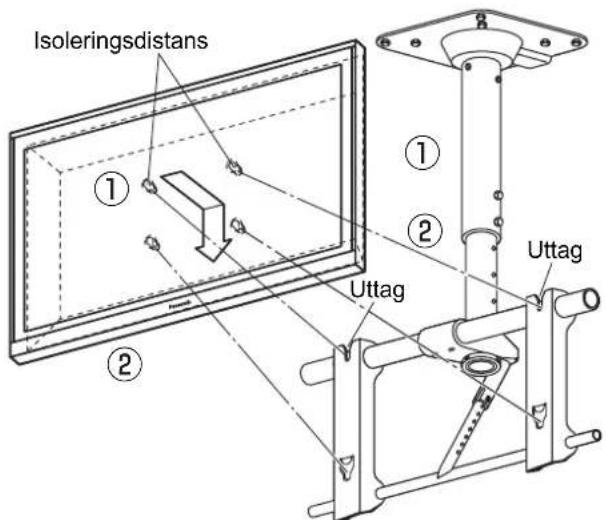

6. Montera plasmaskärmen i takupphängningsenheten

Haka fast de övre isoleringsdistanserna i plasmaskärmen i takupphängningsenhetens övre uttag och sänk ner dem försiktigt på plats. ② Lyft plasmaskärmen något och för in de nedre isoleringsdistanserna i takupphängningsenhetens nedre del.

Observera

• Om plasmaskärmen lyfts för högt, kommer dess övre del att lossna från takupphängningsfästet.

Sänk ner plasmaskärmen på takupphängningsenheten. Fäst två skruvar för infästning av enheten i hålen för dessa skruvar på takupphängningsenhetens vänstra och högra sidor.

(Åtdragningsmoment: 1.5 till 2.0 N·m)

Anm.

• Kontrollera att skruvarna för infästning av enheten ③ är helt indragna för att hindra skärmen från att lossna.
• Lyft försiktigt plasmaskärmen något och kontrollera att den sitter stadigt.

Uttag i den övre delen

Skruv för att säkra enheten ③

(M5-35)....En på vardera

högra och vänstra sidorna

7. Att justera takupphängningsenheten

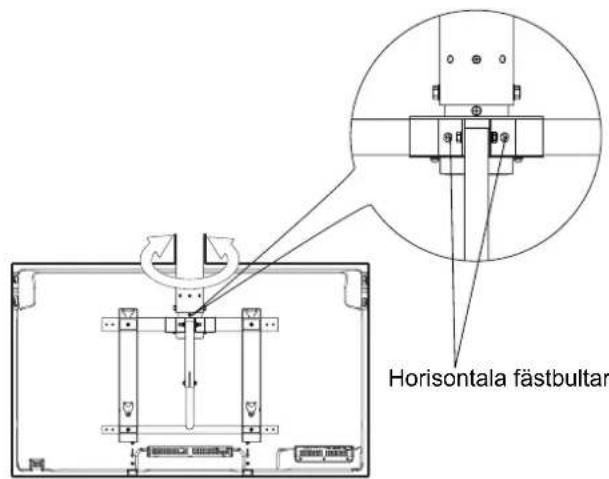

① Justering av riktningen

Lossa de två horisontala fästbultarna. Dra fast

bultarna sedan plasmaskärmen justerats i riktning.

(Åtdragningsmoment: 6 till 7 N·m)

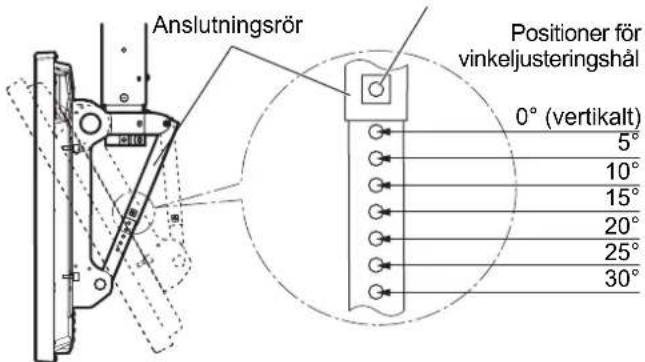

Justera vinkel genom att avlägsna vinkeljusteringsskruvarna från anslutningsröret och välj sedan motsvarande läge för vinkeljusteringshålen. Fäst sedan skruvarna på nytt.

(Åtdragningsmoment: 3 till 4 N·m)

Vinkeljusteringsskruvar

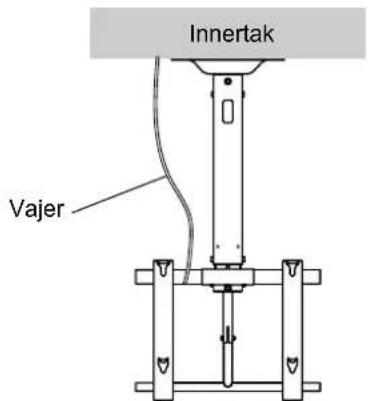

8. Åtgärder för att förhindra att enheten faller

Försäkra dig om att taket kan belastas med takupphängningsenhetens vikt.

För att säkerställa att personer i omedelbar närhet inte träffas om takhängningshållaren glider ur läge ska minst två vajrar ha ett visst spel som hindrar hållaren från att falla ner.

• Som säkerhet för att hållaren inte faller ska en i handeln tillgänglig vajer användas.

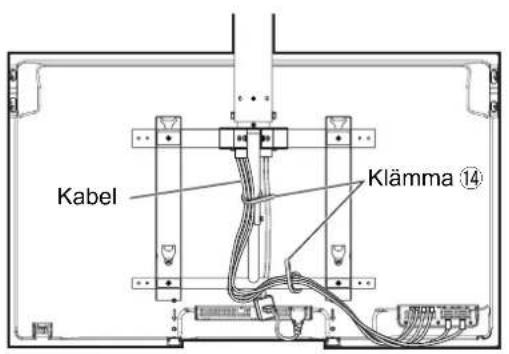

9. Samla ihop kablarna

• För närmare detaljer om kabeldragning, se plasmaskärmens instruktionsmanual.
• Samla ihop ledningarna och kablarna anslutna till uttagen på skärmens nedre baksida och fäst dem med två kabelklämmor 14.
• Dra inte nätsladden tillsammans med andra ledare och kablar.

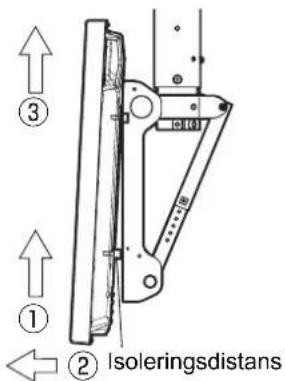

Att ta plasmaskärmen

Återställ takupphängningsenheten till vinkel 0° och avlägsna därefter de två monteringsskruvarna 3 på takupphängningsenhetens högra och vänstra sidor.

① Lyft den undre delen av plasmaskärmen ② dra utåt ③ och lyft uppåt.

Skruv för att säkra enheten ③ (M5-35)

Varning
