flasmasdyspl本体落下t 、破損て、は的原因之称的它とがあま。

FRAZMADEIS FLEIV本体持上上造的原因之的

取の付け工事手順（つばき）

• 阿卡托赫耶夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫斯基夫基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基尼基
  BnKOpncTobyTe 6oTn, kI BiNObiAdaIOb MATEpiaNy cTeJI (He BXOJaTB Do KOMPiKeTy nocTaHaHH).
  -IMB.npiknana yctaHOBKn Ha depeb'aynx i 6eTOHHX KOHCTpykuiX.

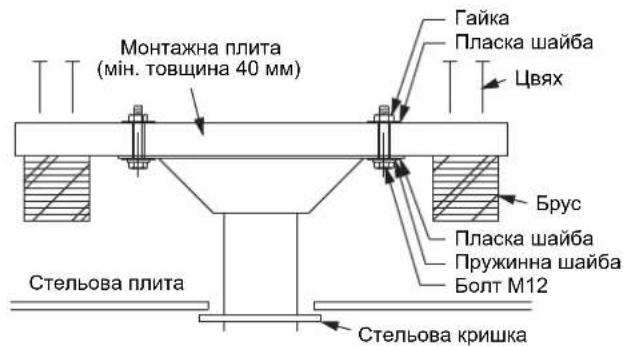

- YctahOBka Ha depeB'hHi KOHCTpyKuII (npknlaI)

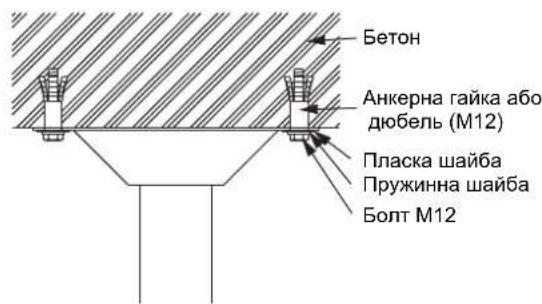

- YctaHObKa Ha 6eToHHi KoHCTpyKuii (npKnad)

4. KpinJIeHnI cTeIbOBOrO npIcTpoI (HnxHboi ceKci)

1PpOcMnKHiB uHpyn Ka6eni, 0o NdyTb BiCTeJbOBOrO npNCTPOO (BepxHboi cekii), Kpi3b Tpy6ky CTeJbOBOrO npNCTPOO (HnxHboi cekii).
2BupiBnIte OTBOp nIpepyNIOBaHHBNCOTN B HxHnCEKJIcCTeNbOBOro npncTPOO 3 OTBopAMNy BepXHi CEKJI. HAdrHITb npyKnHHy wa6y 5 Ha CTJxHn 6oNT dIy 3akpinJeHHa BepXHboI HxHbOiT CEKUI 4 I npocMnKHITb 6oNT yepe3 peryNIOBaJIbHI OTBOp cTeNbOBOro npncTPOO. NotIM TmUacBO 3aTARHITb NORo 3a DOnOMOro raKn i3 wai6o10 6.

PnMItka

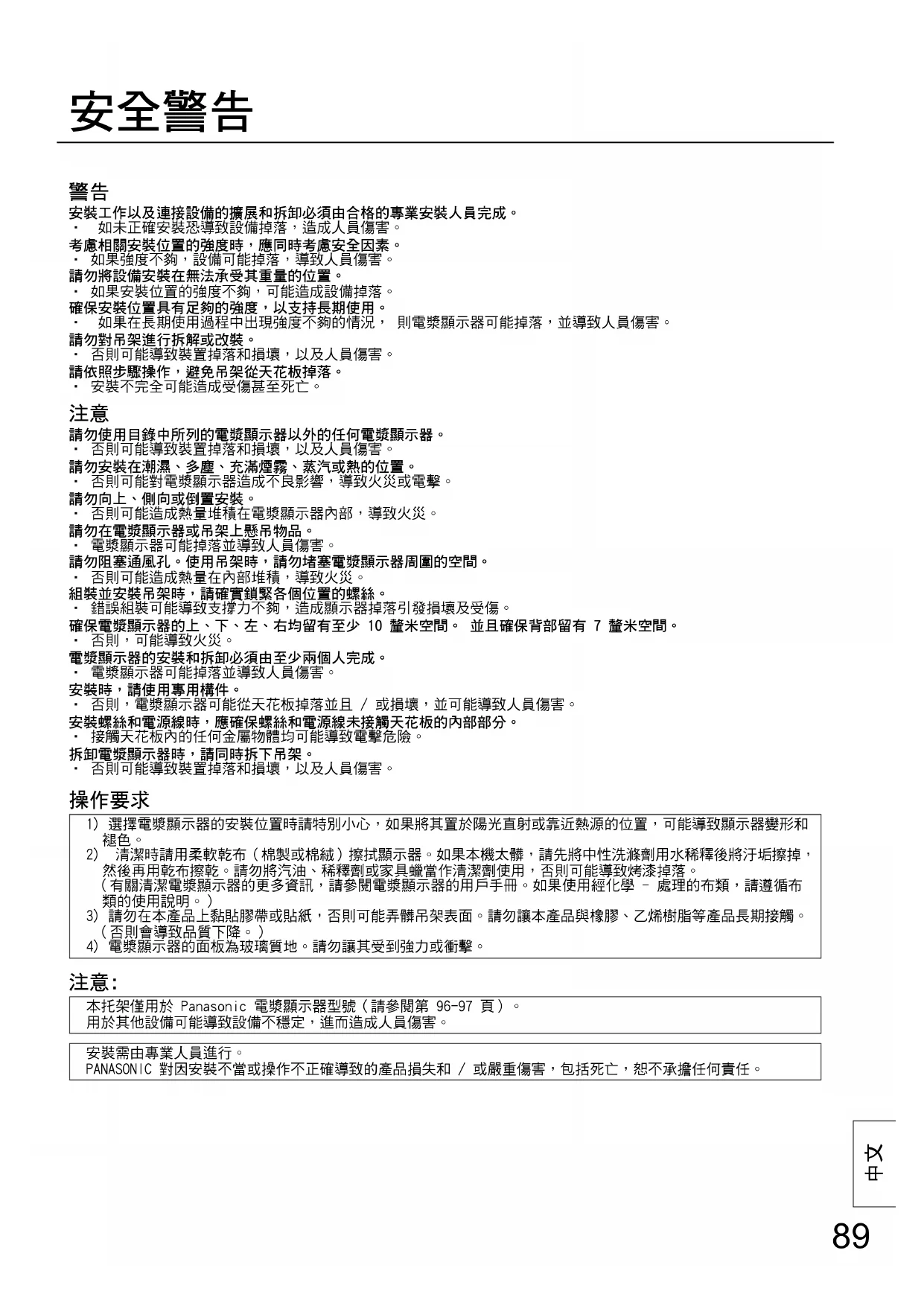

安裝工作以及連接設備的擴展和拆卸必須由合格的專業安裝人員完成。

如未正確安裝恐導致設備掉落，造成人員傷害。

考慮相關安裝位置的強度時，應同時考慮安全因素。

如果強度不夠，設備可能掉落，導致人員傷害。

請勿將設備安裝在無法承受其重量的位置。

• 如果安裝位置的強度不夠，可能造成設備掉落。

確保安裝位置具有足夠的強度，以支持長期使用。

如果在長期使用過程中出現強度不夠的情況，則電漿顯示器可能掉落，並導致人員傷害。

請勿對吊架進行拆解或改裝。

• 否則可能導致裝置掉落和損壞，以及人員傷害。

請依照步驟操作，避免吊架從天花板掉落。

安装不完全可能造成受傷甚至死亡。

注意

請勿使用目錄中所列的電漿顯示器以外的任何電漿顯示器。

• 否則可能導致裝置掉落和損壞，以及人員傷害。

請勿安裝在潮濕、多塵、充滿煙霧、蒸汽或熱的位置。

• 否則可能對電漿顯示器造成不良影響，導致火災或電擊。

請勿向上、側向或倒置安裝。

• 否則可能造成熱量堆積在電漿顯示器內部，導致火災。

請勿在電漿顯示器或吊架上懸吊物品

電漿顯示器可能掉落並導致人員傷害。

請勿阻塞通風孔。使用吊架時，請勿堵塞電漿顯示器周圍的空間。

否則可能造成熱量在內部堆積，導致火災。

組裝並安裝吊架時，請確實銷緊各個位置的螺絲。

錯誤組裝可能導致支撐力不夠，造成顯示器掉落引發損壞及受傷。

確保電漿顯示器的上、下、左、右均留有至少10釐米空間。並且確保背部留有7釐米空間。

否則，可能導致火災。

電漿顯示器的安裝和拆卸必須由至少兩個人完成。

電漿顯示器可能掉落並導致人員傷害。

安裝時，請使用專用構件

否則，電漿顯示器可能從天花板掉落並且／或損壞，並可能導致人員傷害。

安裝螺絲和電源線時，應確保螺絲和電源線未接觸天花板的內部部分。

接觸天花板內的任何金屬物體均可能導致電擊危險。

拆卸電漿顯示器時，請同時拆下吊架。

否則可能導致裝置掉落和損壞，以及人員傷害。

操作要求

1）選擇電漿顯示器的安裝位置時請特別小心，如果將其置於陽光直射或靠近熱源的位置，可能導致顯示器變形和褪色。
2）清潔時請用柔軟乾布（棉製或棉絨）擦拭顯示器。如果本機太髒，請先將中性洗滌劑用水稀釋後將汗垢擦掉，然後再用乾布擦乾。請勿將汽油、稀釋劑或家具曬當作清潔劑使用，否則可能導致烤漆掉落。
（有關清潔電漿顯示器的更多資訊，請參閱電漿顯示器的用戶手冊。如果使用經化學－處理的布類，請遵循布類的使用說明。）
3）請勿在本產品上黏貼膠帶或貼紙，否則可能弄髒吊架表面。請勿讓本產品與橡膠、乙烯樹脂等產品長期接觸。（否則會導致品質下降。）
4）電漿顯示器的面板為玻璃質地。請勿讓其受到強力或衝擊。

注意：

本托架僅用於 Panasonic電漿顯示器型號（請參閱第96-97頁）。

用於其他設備可能導致設備不穩定，進而造成人員傷害。

安裝需由專業人員進行。

PANASONIC對因安裝不當或操作不正確導致的產品損失和/或嚴重傷害，包括死亡，恕不承擔任何責任。

請核對所有部件是否齊全，與所標明的數目是否相符。

①吊架(1) M8×12	②固定上半部及下半部的螺栓(2) M8×12	③裝置固定螺絲(2) M5×35
	④固定上半部及下半部的 貫穿螺栓(1) M8×100	⑤彈簧墊圈(1) M8	⑥墊圈平頭螺帽(1) M8
⑦六角埋孔螺絲(4) M8×32	⑧蝶形帶齒墊圈(4)	⑨絕緣墊片(4)	⑩天花板蓋板(1)
⑪懸臂自攻螺絲(3) M6×8 彈簧墊圈(1) M6	⑫旋轉止動螺絲(1) M6×8 彈簧墊圈(1) M6	⑬六角扳手 (隨附於工具中)(1)	⑭鉗子(2)

[本手冊中所示圖像僅作為演示使用。]

吊架的安裝注意事項

本設備用於將電漿顯示器懸掉在天花板，方便觀覽。吊架不能安裝在天花板以外的位置，以免支撐力不夠。
為確保電漿顯示器的性能並避免任何麻煩，請勿將其安裝到任何以下位置。

·喷水器或火災／煙霧探測器周圍
- 可能受到於震動或衝擊的位置
·高壓電線或動態電源周圍
磁源、熱源、水蒸汽或煙灰周圍
- 暴露於加熱設備排氣孔的位置
·空调或其他裝置可能形成凝露的位置

使用適合安裝位置的結構和材料進行安裝。
將吊架安裝至天花板時，請使用適合天花板結構的配件及安裝方法。
確保空氣流通良好，保證環境溫度不超過 40^ 。否則，可能造成熱量在電漿顯示器內部堆積，導致顯示器功能失常。
安裝時，請在地板上鋪一塊軟毯或布，以免裝配或安裝時刮傷電漿顯示器和地面，或在上面留下痕跡。
栓緊零件時，確保螺絲未出現栓緊力度不夠或過度固定的情況。
安裝過程中應特別小心，確保周圍安全。
請勿將電漿顯示器安裝在吊燈下方（聚光燈、鹵素燈等）。否則，機架可能因高熱導致彎曲或損壞。

1. 檢查安裝位置的強度

① 吊架約重16公斤。

請參閱電漿顯示器的使用手冊，查看欲安裝到吊架上的電漿顯示器裝置的重量。

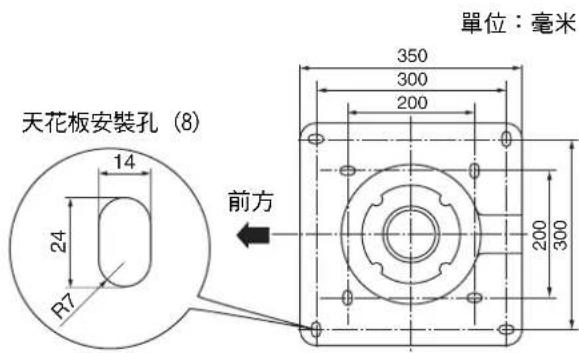

② 請參閱右側的吊架輪廓圖，查看所示的8個安裝位置上天花板的強度。如果這些位置上任意一點的強度不夠，則應採取充分的加強措施。

2.準備好吊架

① 拆下吊架支架四個位置上的保護膜（8張）。

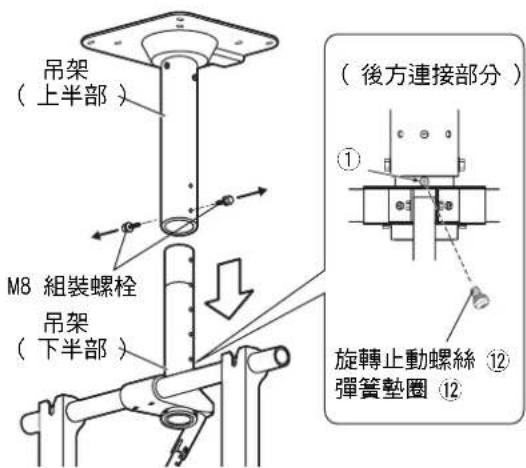

② 將彈簧墊圈 ⑫ 放在旋轉止動螺絲 ⑫ 上，然後依右圖所示銷住定位。

（鎖緊扭力：1.5至 1.8N· m ）

③ 從吊架上拆下2個M8組裝纖栓，拆開裝置的上半部與下半部。

·安装吊架（下半部）時使用拆下的M8組裝螺栓。

備註

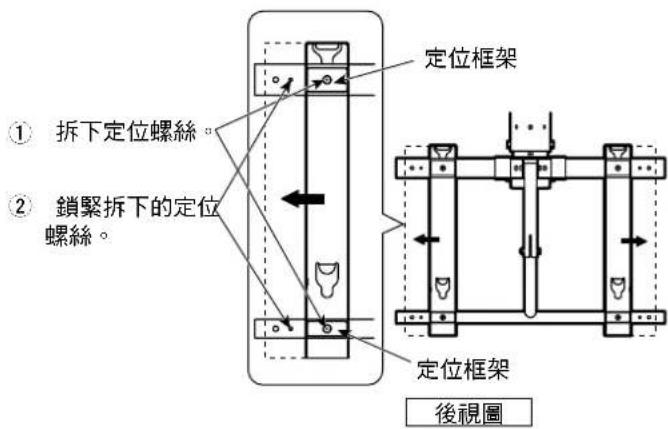

• 如果使用58吋電漿顯示器，請如圖調整安裝框架。

① 拆下定位螺絲（上半部與下半部），依箭頭所示滑動定位框架及連接吊架。
② 對齊螺絲孔，鎖緊拆下的螺絲。

（依相同方法調整另一邊。）

（鎖緊扭力：1.5至2.0N·m）

3. 安装吊架（上半部）

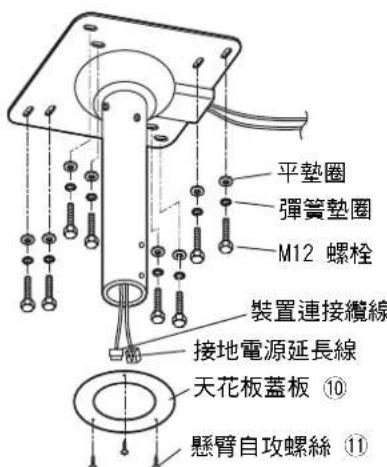

① 在天花板上安裝上半部前，請依右圖所示將配線穿過導管。請使用接地延長線以連接電源線（不提供）。依相同方法穿過裝置其他纜線。
② 請使用適合天花板結構的方法鑲孔，插入M12螺絲。使用六角螺栓（M12）（未提供）、平墊圈及彈簧墊圈。

*視需要在天花板上安裝天花板蓋板 ⑩ ，使用3個懸臂自攻螺絲 ①

備註

·若天花板強度不夠，請強化天花板。
·請使用適合天花板結構的螺栓（未提供）。
·請參閱木製結構及水泥結構的安裝範例。

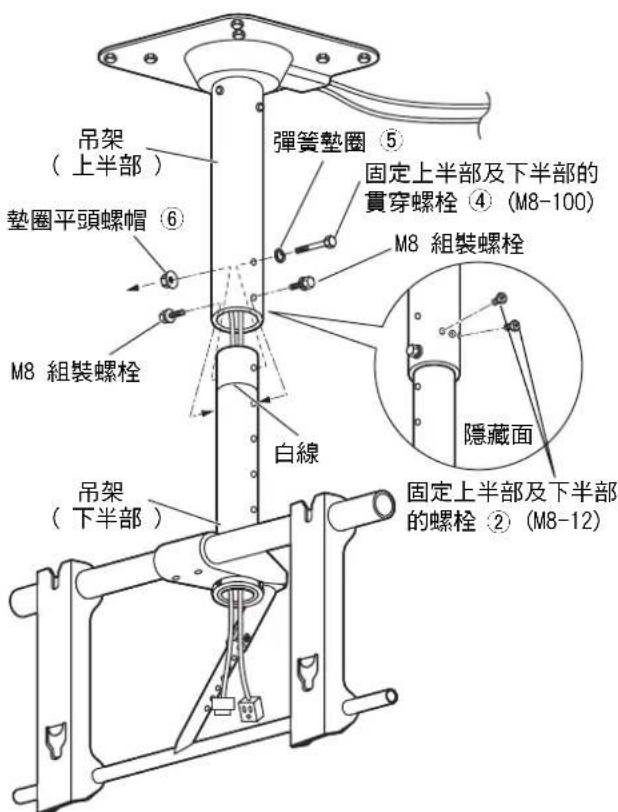

① 將吊架（上半部）的延長繩線穿過吊架（下半部）導管。

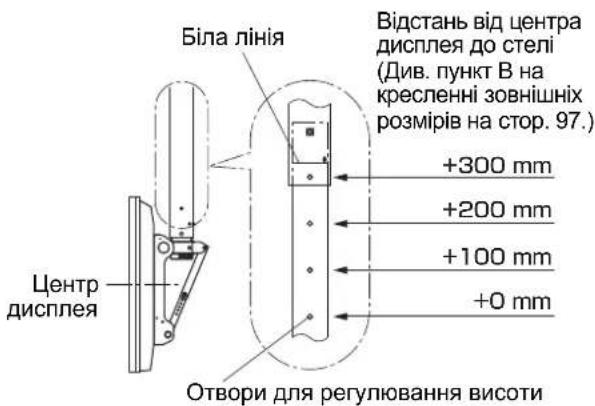

② 將吊架下半部的高度調整孔對齊上半部的孔。將彈簧墊圈 ⑤ 穿過固定上半部及下半部的貫穿螺栓 ④，然後將螺栓穿過吊架調整孔。接著暫時鎖上墊圈平頭螺帽 ⑥。

備註

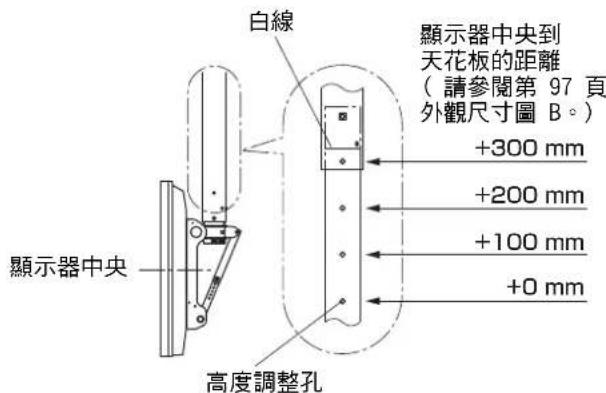

·看得見的高度調整孔不要超過4個。（白線應隱藏。）

③ 暫時鎖上從吊架上拆下的2個M8組裝螺栓。
④ 鍍緊2個螺栓，以固定上半部及下半部 ② 再進一步鎖緊步驟2及3中暫時鎖上的螺栓。（鎖緊扭力：8至10N·m）

5. 準備電漿顯示器

安裝絕緣墊

① 將電漿顯示器的正面放在一塊乾淨無塵或異物的布上，然後按以下步驟進行。
如電漿顯示器有任何突出部分，請注意不要將其劃傷或損壞。

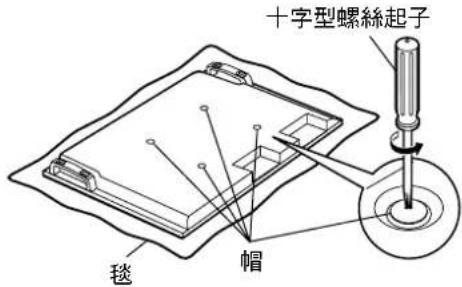

② 使用十字型螺絲起子自電漿顯示器上將四個螺帽拆下。

備註

• 將拆下的螺帽保存在一個安全的位置。

（使用基座時將需要使用。）

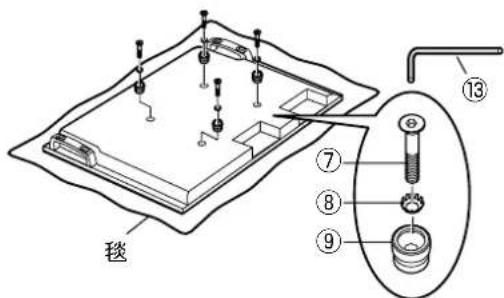

③ 使用提供的六角扳手⑬，將提供的4個六角埋孔螺絲⑦、
4個蝶形帶齒墊圈 ⑧ 和4個絕緣墊片 ⑨ 安裝至取下螺帽的位置，如右圖所示。

（鎖緊扭力：3至4N·m）

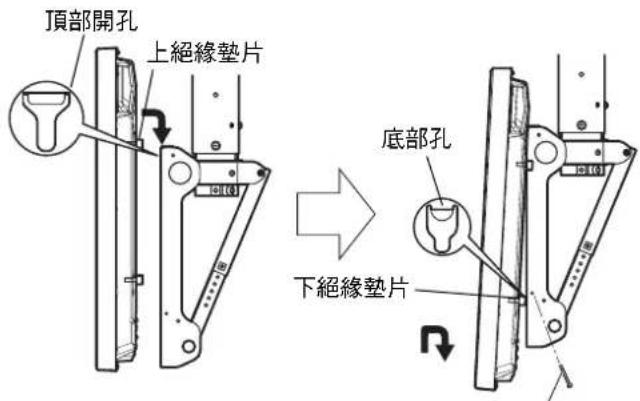

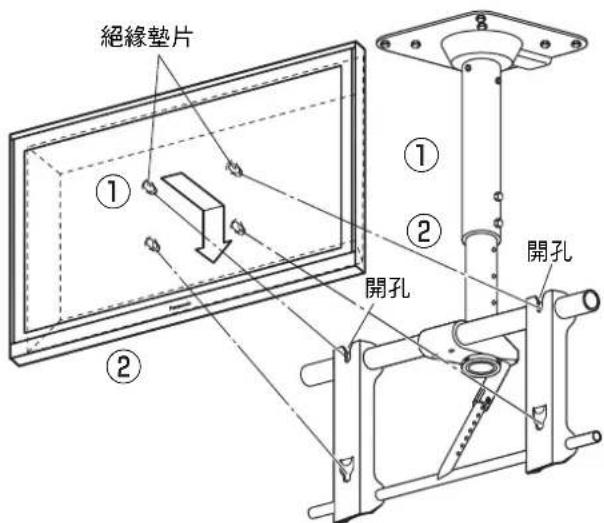

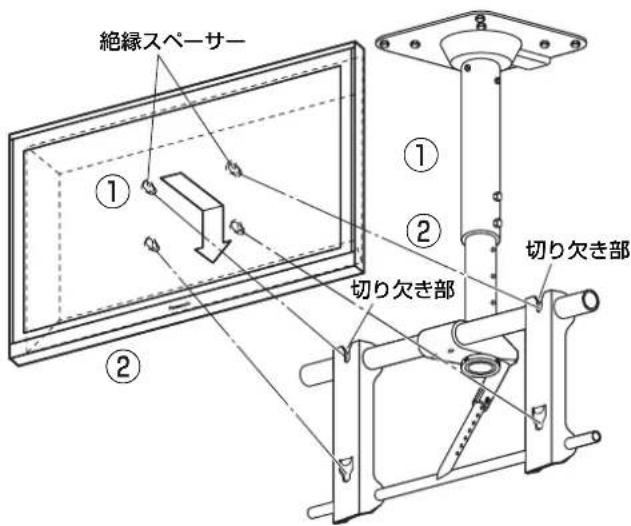

6. 將電漿顯示器安裝至吊架

① 使電漿顯示器的上絕緣墊與吊架的開孔啮合，並緩慢將其降到位。
② 輕微提起電漿顯示器的同時，將底部絕緣墊片插入吊架下半部的孔中。

注意

• 若將電漿顯示器提起過高，其頂部將脫離吊架。

③ 將電漿顯示器放低至吊架。
④ 鍵聚2個螺絲，以將裝置 ③ 固定至吊架左右兩側的螺絲孔。

（鎖緊扭力：1.5至2.0N·m）

備註

• 務必銷緊螺絲，以將裝置③固定至底座，避免顯示器掉落。
• 略微提起電漿顯示器，檢查是否固定。

裝置固定螺絲（3）
(M5-35)……左右各一個

7. 説整吊架

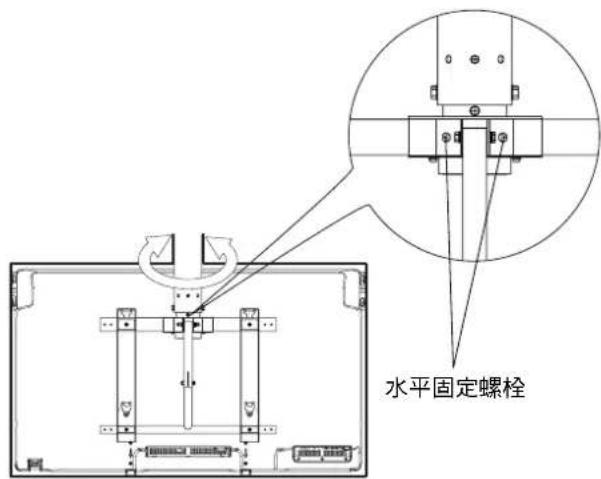

① 調整方向

鬆開兩個水平固定螺栓。調整電漿顯示器方向後，將鬆開的螺栓鎖緊定位。

（鎖緊扭力：6至7N·m）

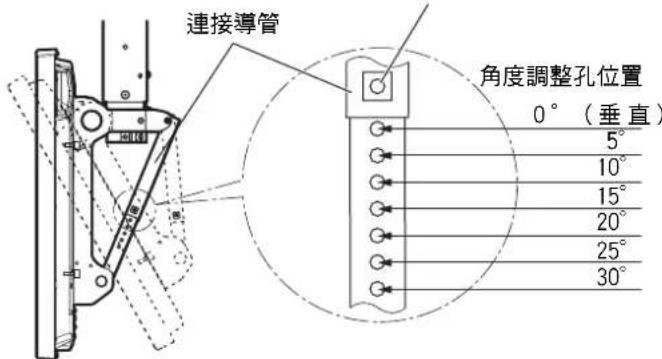

② 調整角度

吊架可依7種角度放置，從 0^ 至 30^ ，以 5^ 為一個增減單位。

如果要調整角度，請從連接導管上拆下角度調整螺絲，然後選擇角度調整孔的對應位置。最後重新鎖上螺絲。

（鎖緊扭力：3至4N·m）

角度調整螺絲

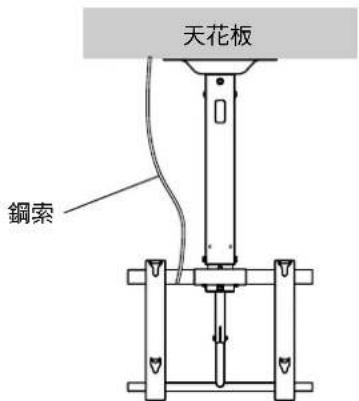

8. 請確實測量，以防掉落

測量時，請確認吊架重量可受支撑，以防吊架掉落。為確保吊架滑離位置時站在下方的人員不會被擊中，請使用至少一條鋼索並保持一定的鬆弛度，以防框架掉落。

·請使用市售鋼索，以防吊架掉落。

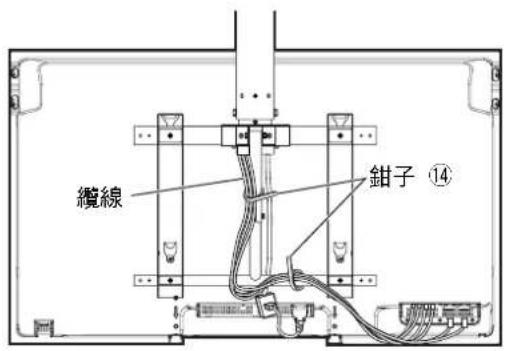

9. 聚集纖線

·接線的詳細信息，請參閱電漿顯示器的用戶手冊。
·請將連接至電漿顯示器後方底部端子的纖線綁起來，並以2個鉗子 ④ 固定。
·請勿將電源線與其它電線和繫線綑縛在一起。

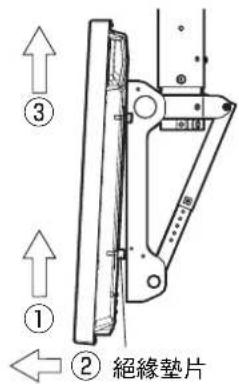

拆下電漿顯示器

請將吊架轉回 0^ ，然後拆下吊架左右兩側固定裝置③的2個螺絲。

① 抬起電顫顯示器下半部，
② 往外拉出，
③ 然後向上抬起。

裝置固定螺絲 ③ (M5-35)
