TYCE42PS20 - Televisione PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto a sospensione da soffitto per schermo plasma
Marca	Panasonic
Modello	TYCE42PS20
Compatibilità	Schermi plasma Panasonic (modelli elencati alle pagine 96-97 del manuale)
Peso del supporto	Circa 16 kg
Carico massimo supportato	Dipende dal peso dello schermo (consultare il manuale dello schermo)
Materiale	Acciaio con rivestimento
Angolo di inclinazione	Da 0° a 30° con incrementi di 5°
Regolazione direzionale	Orizzontale (orientamento sinistra-destra)

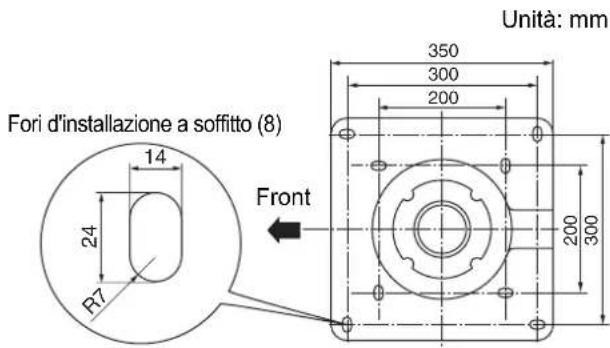

Fissaggio al soffitto	8 punti di fissaggio, bulloni M12 (non forniti)
Temperatura ambiente di funzionamento	Fino a 40°C
Manutenzione e pulizia	Pulire con un panno morbido e asciutto (cotone o flanella). Per macchie ostinate, utilizzare un detergente neutro diluito e poi asciugare. Non utilizzare benzina, diluente o cera.
Sicurezza	Installazione obbligatoria da parte di un professionista. Verificare la solidità del soffitto e utilizzare componenti adatti. Non montare lo schermo con la parte anteriore verso l'alto o di lato. Lasciare uno spazio di 10 cm intorno e 7 cm sul retro.
Parti di ricambio e riparabilità	I pezzi forniti sono specifici. In caso di smarrimento, contattare Panasonic. Non modificare il supporto.
Informazioni generali	Questo supporto è progettato esclusivamente per schermi plasma Panasonic. Un'installazione errata può causare lesioni gravi o la morte.

Domande frequenti - TYCE42PS20 PANASONIC

Qual è il peso del supporto da soffitto?

Il supporto a sospensione da soffitto pesa circa 16 kg. Bisogna aggiungere il peso dello schermo plasma per determinare il carico totale.

Posso installare il supporto da solo?

No, l'installazione deve essere eseguita da un professionista competente. Un'installazione errata può provocare la caduta dello schermo e lesioni gravi.

Quali schermi sono compatibili con questo supporto?

Questo supporto è progettato esclusivamente per gli schermi plasma Panasonic elencati nel manuale (pagine 96-97). Usarlo con un altro dispositivo può essere pericoloso.

Come regolare l'inclinazione dello schermo?

L'inclinazione può essere regolata da 0° a 30° con incrementi di 5°. Per farlo, rimuovere le viti di regolazione dell'inclinazione dal tubo di collegamento, scegliere la posizione desiderata, quindi reinserire le viti con una coppia di serraggio di 3-4 N·m.

Quali sono le precauzioni di sicurezza essenziali?

Non montare mai lo schermo con la parte anteriore verso l'alto, di lato o capovolto. Lasciare uno spazio di almeno 10 cm intorno e 7 cm sul retro. Assicurarsi che il soffitto sia abbastanza solido e utilizzare bulloni adatti.

Come pulire il supporto e lo schermo?

Pulire con un panno morbido e asciutto (cotone o flanella). Se molto sporco, utilizzare un detergente neutro diluito e poi asciugare. Non utilizzare mai benzina, diluente o cera per mobili.

Quali strumenti sono necessari per l'installazione?

Il supporto viene fornito con una chiave esagonale. Avrete bisogno di bulloni M12 (non forniti) per il fissaggio al soffitto, oltre a strumenti standard come un cacciavite a croce e una chiave dinamometrica.

Come evitare che lo schermo cada?

Utilizzare almeno un cavo metallico di trattenuta (non fornito) per impedire che il supporto scivoli. Serrare saldamente tutte le viti e verificare regolarmente la solidità dell'installazione.

Il supporto è regolabile in direzione?

Sì, allentare i due bulloni di fissaggio orizzontali, regolare la direzione dello schermo, quindi stringere con una coppia di serraggio di 6-7 N·m.

Cosa fare se devo smontare lo schermo?

Impostare l'inclinazione a 0°, rimuovere le due viti di fissaggio (③) da ciascun lato, sollevare la parte inferiore dello schermo, tirare leggermente verso di sé, quindi sollevare l'intero insieme. Smontare anche il supporto da soffitto.

MANUALE UTENTE TYCE42PS20 PANASONIC

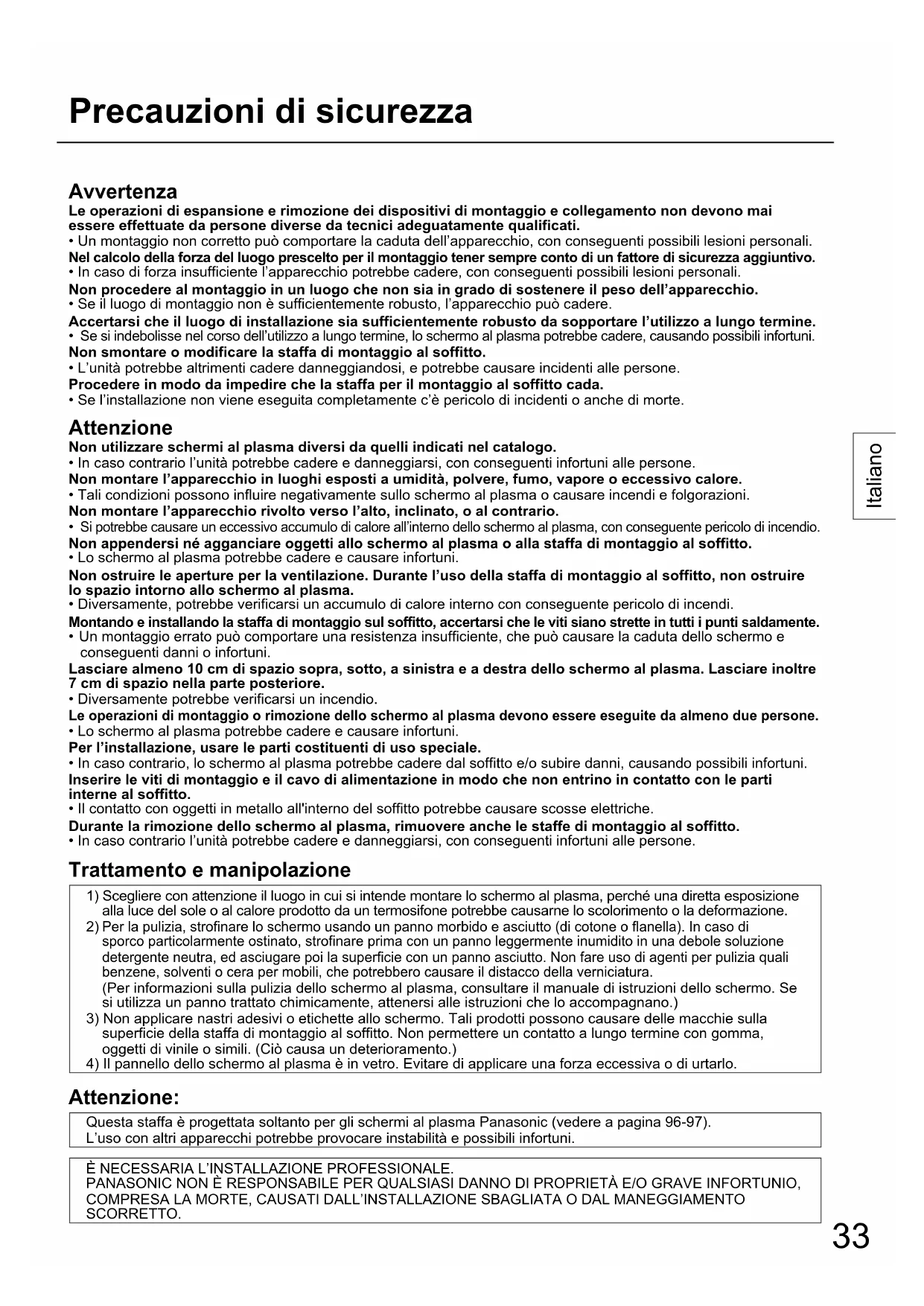

Le operazioni di espansione e rimozione dei dispositivi di montaggio e collegamento non devono mai essere effettuate da persone diverse da tecnici adeguatamente qualificati.

• Un montaggio non corretto può comportare la caduta dell'apparecchio, con seguenti possibili lesioni personali. Nel calcolo della forza del luogo prescelto per il montaggio tener sempre conto di un fattore di sicurezza aggiuntivo. In caso di forza insufficiente l'apparecchio potrebbe cadere, con seguenti possibili lesioni personali. Non procedere al montaggio in un luogo che non sia in grado di sostenere il peso dell'apparecchio. Se il luogo di montaggio non è sufficientemente robusto, l'apparecchio potrebbe cadere. Accertarsi che il luogo di installazione sia sufficientemente robusto da sostenere l'utilizzo a lungo termine. Se si indebolisse nel corso dell'utilizzo a lungo termine, lo schermo al plasma potrebbe cadere, causando possibili infortuni. Non smontare o modificare la staffa di montaggio al soffitto. L'unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone. Procedere in modo da impedire che la staffa per il montaggio al soffitto cada.
• Se l'installazione non viene eseguita completamente c'è pericolo di incidenti o addirittura di morte.

Attenzione

Non utilizzare schermi al plasma diversi da quelli indicati nel catalogo. In caso contrario, l'unità potrebbe cadere e danneggiarsi, con conseguenti infortuni alle persone. Non montare l'apparecchio in luoghi esposti a umidità, polvere, fumo, vapore o calore eccessivo. Tali condizioni possono influire negativamente sullo schermo al plasma o causare incendi e folgorazioni. Non montare l'apparecchio rivolto verso l'alto, inclinato, o al contrario. Si potrebbe causare un eccessivo accumulo di calore all'interno dello schermo al plasma, con conseguente pericolo di incendio. Non appendersi né agganciare oggetti allo schermo al plasma o alla staffa di montaggio al soffitto. Lo schermo al plasma potrebbe cadere e causare infortuni. Non ostruire le aperture per la ventilazione. Durante l'uso della staffa di montaggio al soffitto, non ostruire lo spazio intorno allo schermo al plasma. Diversamente, potrebbe verificarsi un accumulo di calore interno con conseguente pericolo di incendi. Montando e installando la staffa di montaggio sul soffitto, accertarsi che le viti siano strette saldamente in tutti i punti. Un montaggio errato può comportare una resistenza insufficiente, che può causare la caduta dello schermo e conseguenti danni o infortuni. Lasciare almeno 10 cm di spazio sopra, sotto, a sinistra e a destra dello schermo al plasma. Lasciare inoltre 7 cm di spazio nella parte posteriore. Diversamente potrebbe verificarsi un incendio. Le operazioni di montaggio o rimozione dello schermo al plasma devono essere eseguite da almeno due persone. Lo schermo al plasma potrebbe cadere e causare infortuni. Per l'installazione, usare le parti costituenti di uso speciale. In caso contrario, lo schermo al plasma potrebbe cadere dal soffitto e/o subire danni, causando possibili infortuni. Inserire le viti di montaggio e il cavo di alimentazione in modo che non entrino in contatto con le parti interne al soffitto. Il contatto con oggetti in metallo all'interno del soffitto potrebbe causare scosse elettriche. Durante la rimozione dello schermo al plasma, rimuovere anche le staffe di montaggio al soffitto. In caso contrario, l'unità potrebbe cadere e danneggiarsi, con conseguenti infortuni alle persone.

Trattamento e manipolazione

1) Scegliere con attenzione il luogo in cui si intende montare lo schermo al plasma, perché una diretta esposizione alla luce del sole o al calore prodotto da un termosifone potrebbe causarne lo scolorimento o la deformazione. 2) Per la pulizia, strofinare lo schermo usando un panno morbido e asciutto (di cotone o flanella). In caso di sporco particolarmente ostinato, strofinare prima con un panno leggermente inumidito in una debole soluzione detergente neutra, ed asciugare poi la superficie con un panno asciutto. Non fare uso di agenti per pulizia quali benzene, solventi o cera per mobili, che potrebbero causare il distacco della verniciatura.

(Per informazioni sulla pulizia dello schermo al plasma, consultare il manuale di istruzioni dello schermo. Se si utilizza un panno trattato chimicamente, attenersi alle istruzioni che lo accompagnano.)

3) Non applicare nastri adesivi o etichette allo schermo. Tali prodotti possono causare delle macchie sulla superficie della staffa di montaggio al soffitto. Non lasciare a lungo termine gomma, oggetti di vinile o simili a contatto con lo schermo. (Ciò causa un deterioramento.) 4) Il pannello dello schermo al plasma è in vetro. Evitare di applicare una forza eccessiva o di urtarlo.

Attenzione:

Questa staffa è progettata soltanto per gli schermi al plasma Panasonic (vedere a pagina 96-97). L'uso con altri apparecchi potrebbe provocare instabilità e possibili infortuni.

Controllare che tutte le parti siano presenti nelle loro quantità designate.

① Unità a soffitto (1)	② Bullone per il fissaggio delle parti superiore e inferiore (2) M8 × 12		③ Vite per il fissaggio dell'unità (2) M5 × 35
	④ Tirante per il fissaggio delle parti superiore e inferiore (1) M8 × 100	⑤ Rondella elastica (1) M8	⑥ Dado tronco con rondella (1) M8
⑦ Vite a testa fresata di tipo Allen (4) M8 × 32	⑧ Rondella dentata concava (4)	⑨ Distanziatore isolante (4)	⑩ Coperchio per montaggio al soffitto (1)
⑪ Vite autofilettante per travatura (3)	⑫ Vite di arresto della rotazione (1) M6 × 8 Rondella elastica (1) M6	⑬ Chiave per brugole (attrezzo in dotazione) (1)	⑭ Fascetta (2)

[Le immagini mostrate in questo manuale sono soltanto a scopo illustrativo.]

Precauzioni per il montaggio della staffa al soffitto

Questa attrezzatura è una unità per soffitto per la sospensione dello schermo al plasma da una struttura del soffitto per la visione. L'unità per soffitto non deve essere installata in alcun altro luogo diverso dalle strutture del soffitto con robustezza sufficiente. Per garantire un corretto funzionamento dello schermo al plasma e prevenire possibili complicazioni, evitare di montare l'apparecchio nei luoghi seguenti: nelle vicinanze di polverizzatori di acqua antincendio, o di rivelatori di fumo; in luoghi che possano trovarsi sottoposti a vibrazioni o urti; nelle vicinanze di cavi ad alta tensione o di dispositivi che forniscono energia elettrica; vicino a sorgenti magnetiche, calde, di vapore acqueo o fuliginose; in luoghi esposti a getti d'aria provenienti da apparecchi di riscaldamento; dove si potrebbero formare gocce di condensa da un climatizzatore o altra unità. Procedure al montaggio usando le opportune tecniche adatte alla struttura ed al materiale della parete sulla quale si effettua il montaggio. Per installare l'unità per soffitto su una struttura del soffitto, usare componenti strutturali appropriati al materiale della struttura e un metodo di installazione. Fornire una ventilazione adeguata in modo che la temperatura ambiente non superi 40°C. In caso contrario all'interno dello schermo al plasma potrebbe verificarsi un accumulo di calore, con conseguenti problemi di funzionamento. Stendere una coperta o un panno morbido sul pavimento, in modo che lo schermo al plasma e il pavimento non vengano segnati o graffiati durante le operazioni di montaggio e installazione. Avvitando le parti, accertarsi che le viti non siano insufficientemente strette o strette eccessivamente. Prestare attenzione alla sicurezza durante le operazioni di installazione. Non installare lo schermo al plasma sotto le lampade del soffitto (faretti, lampade alogene e casi simili). In caso contrario, il suo mobile potrebbe essere deformato o danneggiato dal calore.

1. Controllo della forza del luogo di installazione

① La staffa di montaggio al soffitto pesa circa 16 kg. Consultare il manuale di istruzioni dello schermo al plasma e verificare il peso dello schermo da installare sulla staffa di montaggio al soffitto. ② Fare riferimento al disegno tecnico della staffa di montaggio al soffitto molto a destra e controllare la resistenza del soffitto nelle varie posizioni di installazione indicate. Se la resistenza in una qualsiasi di queste posizioni è insufficiente, provvedere a un rinforzo sufficiente.

2. Preparare l'unità a soffitto

① Rimuovere le pellicole protettive (8 pellicole) della staffa dell'unità a soffitto nei quattro punti. ② Inserire una rondella sulla vite di arresto della rotazione e fissarla nella posizione molto a destra. (Coppia di serraggio: da 1,5 a 1,8 N·m) ③ Rimuovere i due bulloni di montaggio M8 dall'unità a soffitto e separare le parti superiore e inferiore dell'unità. - Utilizzare i bulloni di montaggio M8 rimossi per fissare l'unità a soffitto (parte inferiore).

Nota

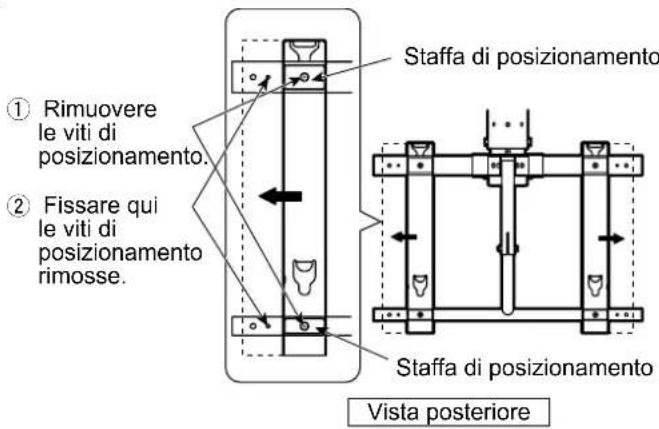

• Se si utilizza uno schermo al plasma da 58 pollici, regolare le staffe di fissaggio come illustrato nella figura. ① Rimuovere le viti di posizionamento (superiore e inferiore) e far scorrere le staffe di posizionamento e le staffe di fissaggio nella direzione indicata dalle frecce. ② Allineare i fori delle viti e fissare le viti rimosse. (Provvedere analogamente sul lato opposto.) (Coppia di serraggio: da 1,5 a 2,0 N·m)

3. Installare l'unità a soffitto (parte superiore)

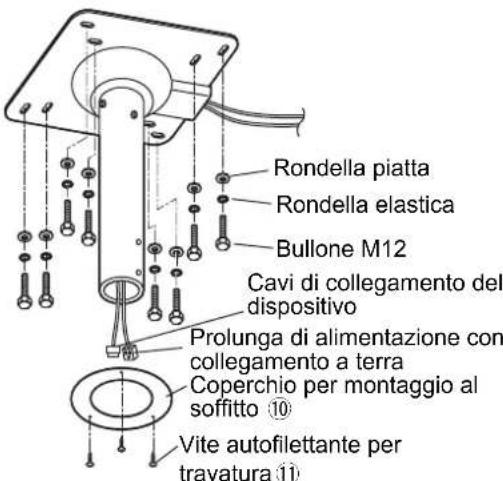

① Prima di installare la parte superiore sul soffitto, far passare i fili nella canalina, come illustrato nella figura a destra. Utilizzare una prolunga con collegamento a terra per il cavo di alimentazione (non in dotazione). Far passare i cavi di collegamento dell'altro dispositivo nella stessa canalina. ② Praticare nel soffitto i fori per l'inserimento dei bulloni M12 adottando un tipo adatto alla struttura del soffitto. Montare la parte superiore utilizzando un bullone a esagono incassato (M12, non in dotazione), una rondella piatta e una rondella elastica. * Se necessario, applicare una copertura 10 sulla piastra a soffitto, utilizzando tre viti filettate di rinforzo 11.

Note

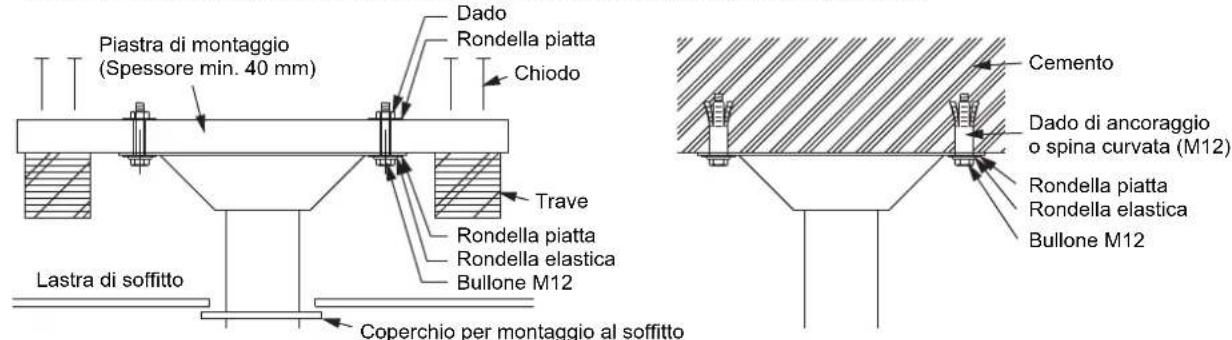

Rinforzare il soffitto se non è abbastanza forte. - Usare bulloni adatti al materiale del soffitto (da acquistare a parte). - Guardare gli esempi d'installazione per strutture in legno e strutture in cemento.

• Installazione su struttura in legno (esempio) - Installazione su struttura in legno (esempio)

4. Installare l'unità a soffitto (parte inferiore)

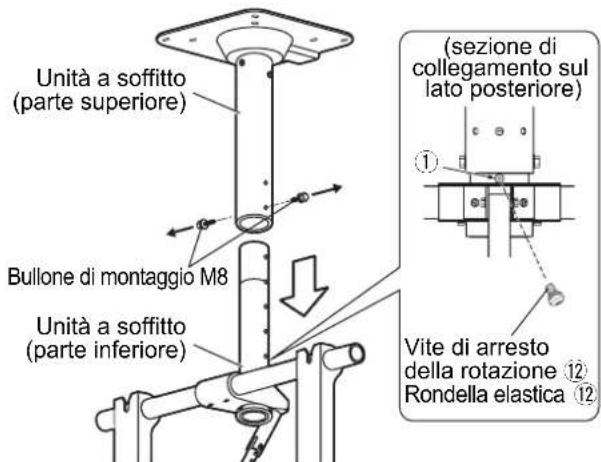

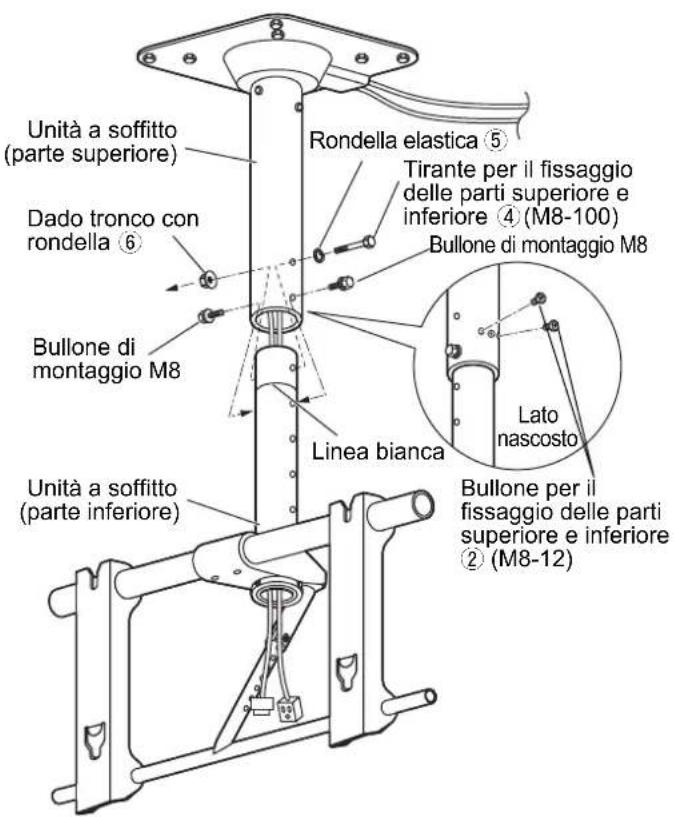

Far passare i cavi provenienti dall'unità a soffitto (parte superiore) attraverso la canalina dell'unità a soffitto (parte inferiore). ② Allineare i fori di regolazione in altezza della parte inferiore dell'unità a soffitto ai fori della parte superiore. Inserire una rondella elastica ⑤ sul tirante per fissare la parte superiore e inferiore ④, quando inserire il tirante nei fori di regolazione dell'unità a soffitto. Serrare temporaneamente con un dado per la rondella ⑥.

Nota

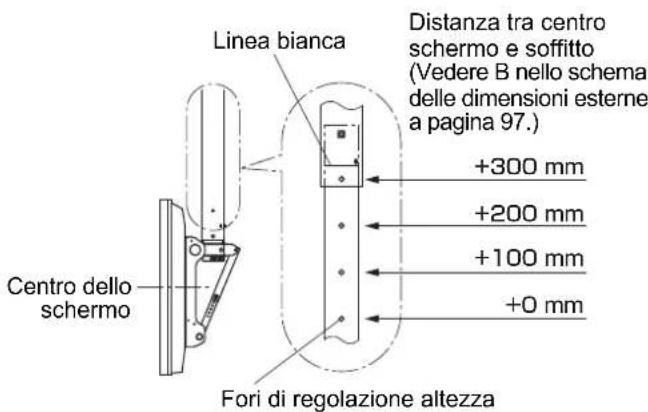

• Non dovrebbero essere visibili più di quei fori di regolazione in altezza. (La linea bianca non dovrebbe essere visibile.)

③ Serrare temporaneamente i due bulloni di montaggio M8 rimossi durante la preparazione dell'unità. Serrare saldamente i due bulloni di fissaggio delle parti superiore e inferiore ②. Serrare ulteriormente i bulloni stretti temporaneamente nei punti 2 e 3. (Coppia di serraggio: da 8 a 10 N·m)

5. Preparazione dello schermo al plasma

Fissaggio dei distanziatori isolanti

① Posizionare la superficie anteriore dello schermo al plasma su un panno pulito e privo di corpi estranei, quindi attenersi alla procedura di seguito.

Se lo schermo al plasma dispone di parti sporgenti, prestare attenzione a non graffiarle o danneggiarle.

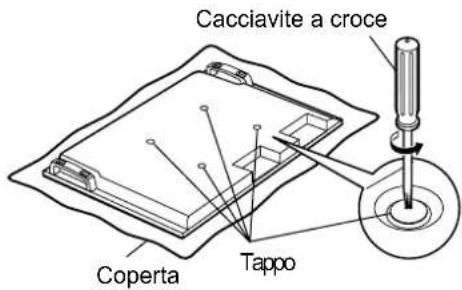

Rimuovere i quattro tappi dallo schermo al plasma utilizzando un cacciavite a stella.

Nota

• Conservare in un luogo sicuro i tappi rimossi. (Saranno necessari in caso di utilizzo del piedistallo.)

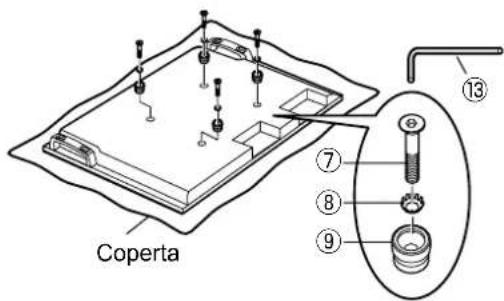

3. Utilizzare la chiave a brugola in dotazione per montare le 4 viti a testa rasata di tipo Allen 7, le 4 rondelle dentate concave 8 e i 4 distanziatori isolanti 9 in dotazione nei punti da cui sono stati rimossi i tappi, come illustrato nella figura a destra.

(Coppia di serraggio: da 3 a 4 N·m)

6. Montare lo schermo al plasma sull'unità a soffitto

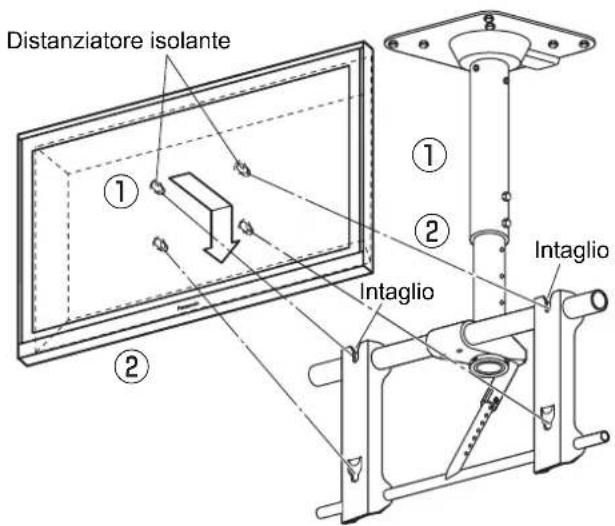

① Applicare i distanziatori isolanti superiori dello schermo al plasma in corrispondenza degli intagli nella staffa di montaggio al soffitto, quindi abbassare lentamente lo schermo in posizione. ② Sollevare leggermente lo schermo al plasma e inserire i distanziatori isolanti inferiori nei fori della parte inferiore della staffa di montaggio al soffitto.

Attenzione

• Se si solleva troppo lo schermo al plasma, la sua parte superiore potrebbe sganciarsi dalla staffa di montaggio a soffitto.

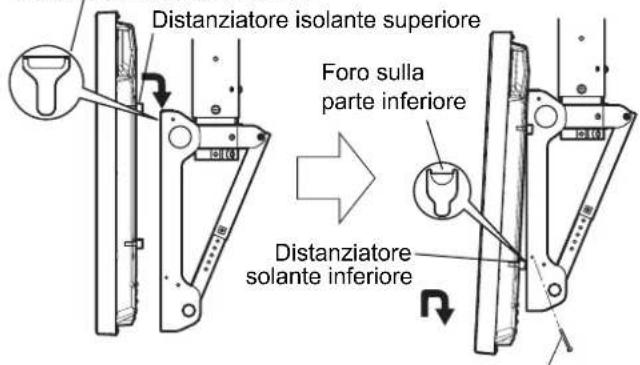

③ Abbassare lo schermo al plasma sull'unità a soffitto. ④ Inserire due viti per il fissaggio dell'unità ③ nei fori sui lati sinistro e destro dell'unità a soffitto.

(Coppia di serraggio: da 1,5 a 2,0 N·m)

Note

• Serrare le viti di fissaggio dell'unità ③ alla base per impedire la caduta dello schermo.
• Sollevare leggermente lo schermo al plasma e accertarsi che sia fissato saldamente in posizione.

Intaglio sulla parte superiore. Vite per il fissaggio dell'unità ③ (M5-35). Una su entrambi i lati destro e sinistro.

7. Regolare la staffa di montaggio al soffitto

① Regolazione della direzione

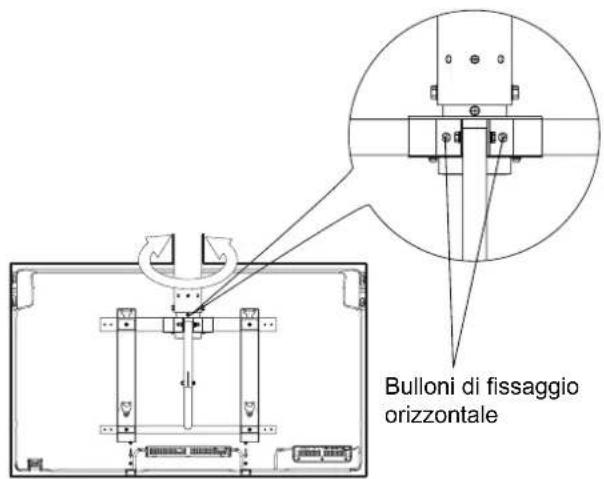

Allentare i due bulloni di fissaggio orizzontale. Una volta regolata la direzione dello schermo al plasma, stringere nuovamente i bulloni allentati per fissarli in posizione.

(Coppia di serraggio: da 6 a 7 N·m)

② Regolazione dell'angolazione

Questa unità a soffitto può essere orientata a scelta tra 7 angolazioni a partire da 0° fino a 30°, con incrementi di 5°.

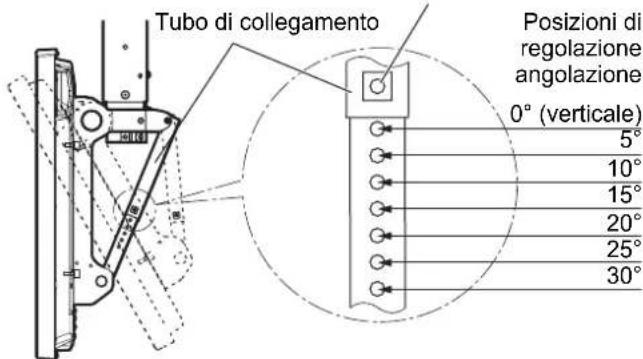

Per regolare l'angolazione, rimuovere le viti di regolazione dell'angolazione alla canalina di collegamento e selezionare la posizione corrispondente utilizzando i fori di regolazione dell'angolazione. Reinserire quindi le viti.

(Coppia di serraggio: da 3 a 4 N·m)

Viti di regolazione dell'angolazione

8. Misure di prevenzione della caduta

Quando si prendono misure per impedire la caduta della staffa, assicurarsi che il peso della staffa di montaggio al soffitto sia interamente sostenuto.

Per garantire che le persone nelle immediate vicinanze non vengano colpite nel caso che la staffa di montaggio al soffitto scivoli all'esterno della sua posizione, utilizzare almeno una fune metallica provvista di un certo gioco per evitare la caduta della staffa.

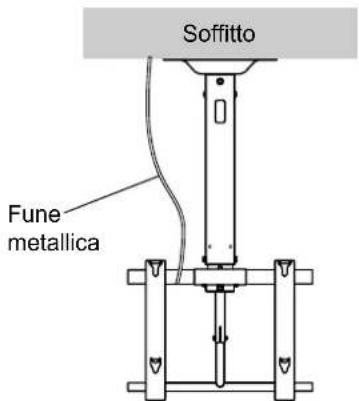

• Per impedire la caduta della staffa, utilizzare una fune metallica disponibile in commercio.

9. Unire assieme i cavi

• Per i dettagli sul cablaggio, consultare il manuale di istruzioni dello schermo al plasma.

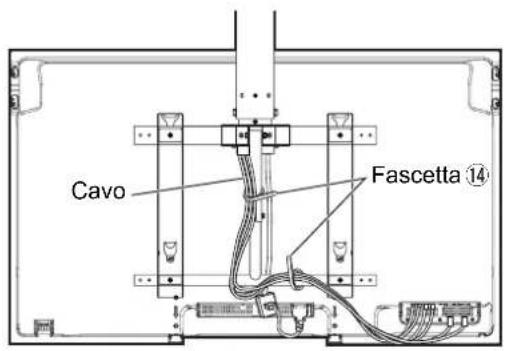

• Unire i cavi collegati ai terminali nella parte inferiore del lato posteriore dello schermo al plasma e fissarli utilizzando le due fascette 14.
• Non unire il cavo di alimentazione agli altri cavi.

Rimozione dello schermo al plasma

• Riportare l'angolazione dell'unità a soffitto a 0° , quando rimuovere le due viti di fissaggio dell'unità ③ sui lati sinistro e destro dell'unità a soffitto.

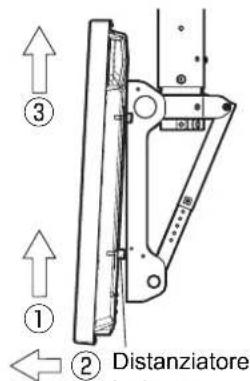

① Sollevare la parte inferiore dello schermo al plasma, ② tirare verso l'esterno ③ esollevareverso l'alto.

Vite per il fissaggio dell'unità ③ (M5-35)
