ПОСІБНИК КОРИСТУВАЧА TYSP65PV600 PANASONIC

Після встановлення динаміків не намагайтесь переносити плазмовий телевізор, тримаючи його за динаміки.

- При цьому можуть бути пошкоджені монтажні кронштейни, що може призвести до травми.

Не підвішуйте динаміки.

- Динаміки можуть впасти та завдати травми. Приділіть особливу увагу забезпеченню безпеки дітей.

Ці динаміки призначені для використання тільки з плазмовими телевізорами.

- При підключенні до іншого підсилювача впевніться, що максимальна потужність на вході динаміків не перевищує їхнього номінального рівня (15 Вт). Перевищення номінальної вхідної потужності може викликати пожежу.

Під час встановлення щільно закрутить усі гвинти.

• Виконуйте монтаж, дотримуючись усіх інструкцій, щоб запобігти від'єднанню динаміків та заподіянню травми.

Вказівки з використання

1. При підключенні до зовнішнього підсилювача, вихідна потужність якого перевищує номінальну потужність динаміків, утримуйте гучність підсилювача на відносно низькому рівні, щоб запобігти пошкодженню динаміків. При неправильному функціонуванні динаміків від'єднайте шнур живлення підсилювача від мережі живлення та зверніться до кваліфікованого спеціаліста.

2. Не розташовуйте динаміки у наступних місцях:

- У місцях, що безпосередньо піддані впливу сонячного світла

• Біля нагрівачів або інших джерел тепла

• У місцях з підвищеною вологістю

1. Цей телевізор обладнаний магніторезистивними динаміками. Однак, намагайтесь не встановлювати їх біля телевізорів з ЕПТ або плазмових телевізорів, тому що підчас роботи динаміків кольори можуть відображуватись неправильно.

2. Для чищення динаміків використовуйте м'яку тканину. Якщо вони сильно забруднились, протріть їх тканиною, змоченою у невеликій кількості миючого засобу, а потім протріть сухою ганчіркою.

- Не застосовуйте розчинники, такі як спирт або розріджувач.

- При використанні хімічно обробленої тканини спочатку уважно прочитайте інструкції до неї.

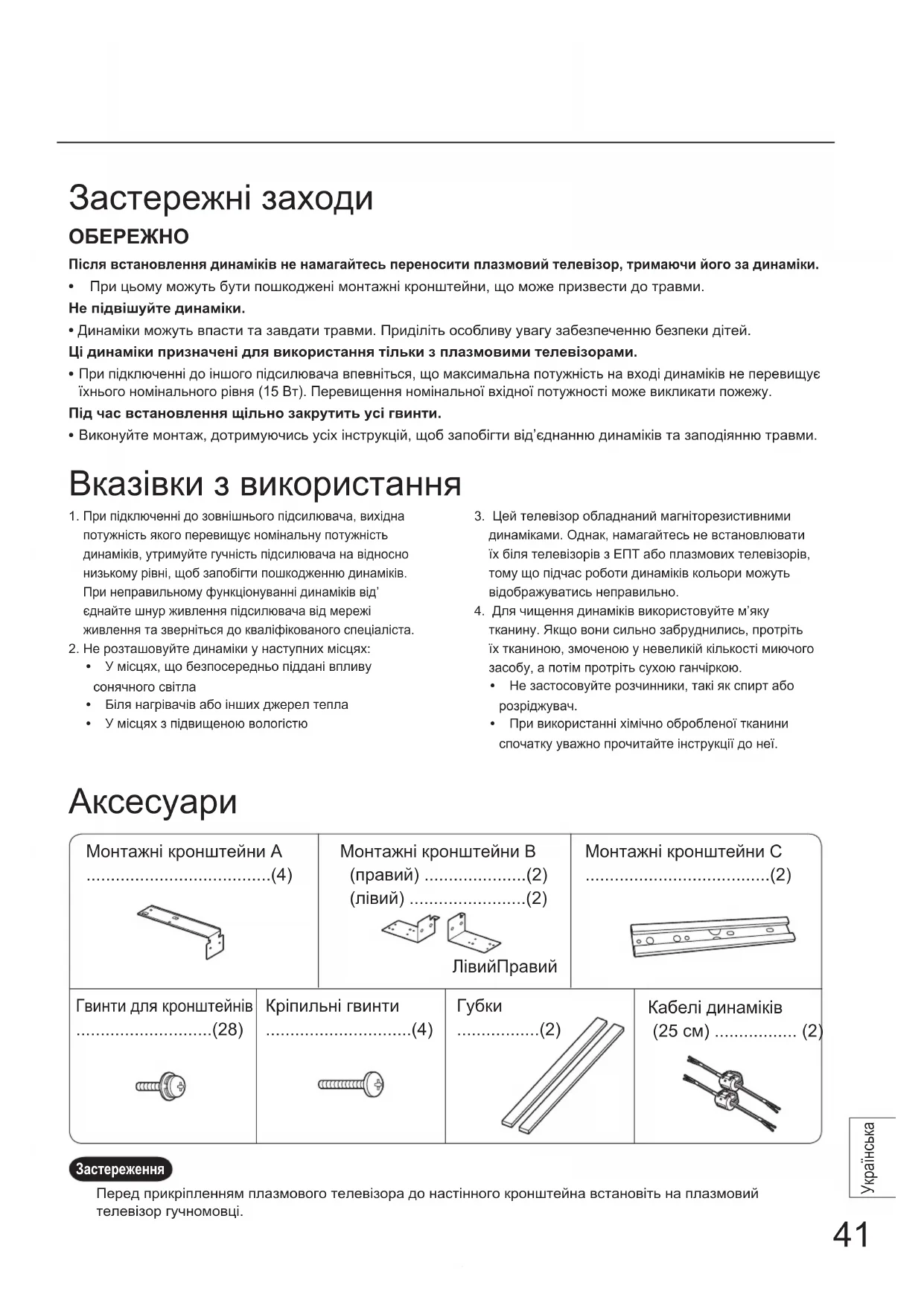

Аксесуари

Монтажні кронштейни А......(4)		Монтажні кронштейни В(правий) ......(2)(лівий) ......(2)ЛівийПравий		Монтажні кронштейни С......(2)
Гвинти для кронштейнів......(28)	Кріпильні гвинти......(4)		Губки......		Кабелі динаміків(25 см) ...... (2)

Застереження

Перед прикріпленням плазмового телевізора до настінного кронштейна встановіть на плазмовий телевізор гучномовці.

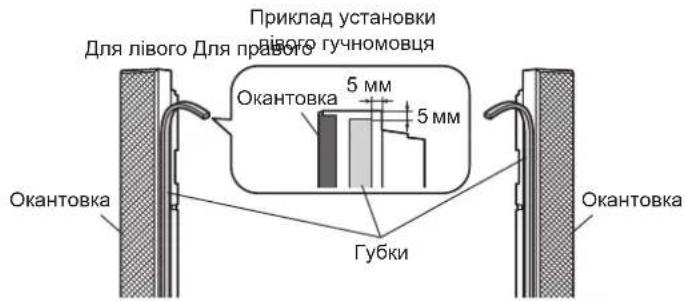

Приклад установки дівого гучномовця Для лівого Для правого Окантовка 5 мм 5 мм Окантовка Губки

Встановить кронштейни А Гвинти для кронштейнів Отвір Гак Отвір Задня панель плазмового телевізора

Динамік (правий) Гвинти для кронштейнів Встановіть кронштейни В (праві) Встановіть кронштейни В (ліві) Динамік (лівий) Скоба (Затискач)

Встановіть кронштейн А Встановіть кронштейн В Задня панель плазмового телевізора Гвинти для кронштейнів

1. Прикріпіть губки до динаміків.

2. Прикріпіть губки до тих боків динаміків, якими вони будуть приєднуватись до плазмового телевізора.

3. Перш ніж прикріплювати губки, очистіть поверхню контакту.

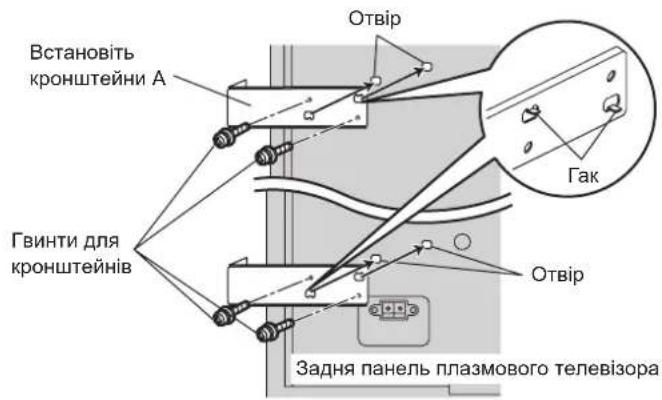

4. Закріпіть кронштейни А на плазмовому телевізорі.

(Чотири кронштейни А: лівий, правий, верхній та нижній)

- Пристосуйте кожний гачок до отвору у плазмовому телевізорі та щільно затягніть двома гвинтами.

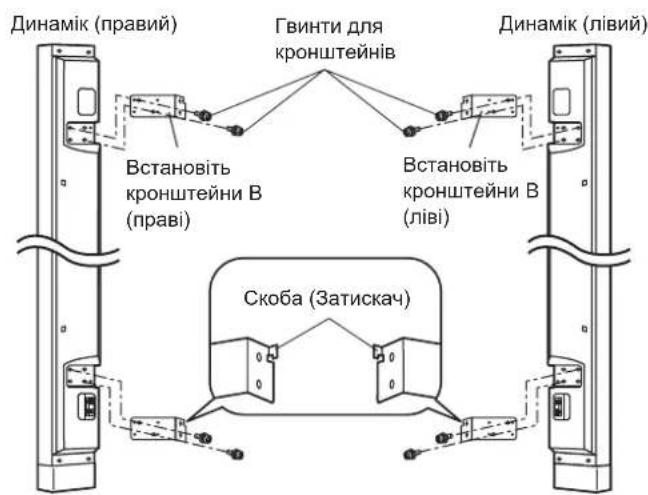

1. Закріпіть кронштейни В на динаміках.

(Чотири кронштейни В: лівий, правий, верхній та нижній)

Застереження

• Встановлюйте так, щоб скоби (затискачі) були зверху.

• Ліві та праві кронштейні не однакові, тому уважно перевіряйте їх під час монтажу.

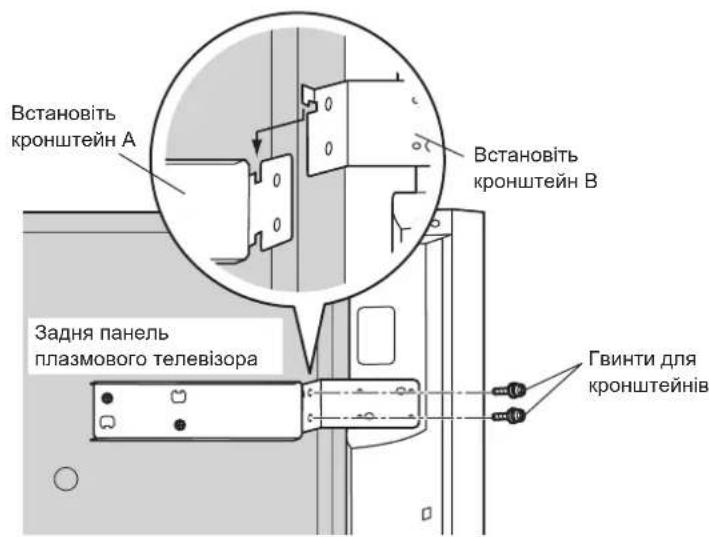

• Зачепіть кронштейни А (на плазмовому телевізорі) кронштейнами В.

Скріпіть кронштейни А та В гвинтами для кронштейнів.

Примітка

Відрегулюйте положення динаміків по відношенню до плазмового телевізора (положення передніх панелей та висоту) під час скріплення кронштейнів А і В.

Задня панель динаміка Задня панель плазмового телевізора Кріпильні гвинти Гвинти для кронштейнів Монтажний кронштейн С

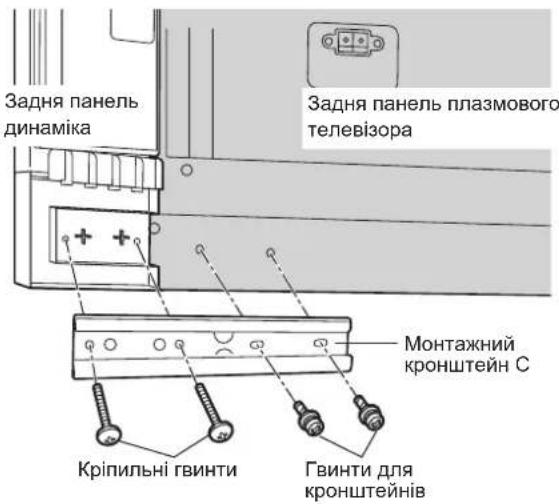

5. Закріпіть кронштейни С

- Для закріплення на динаміках використовуйте кріпильні гвинти, а для закріплення на плазмовому телевізорі – гвинти для кронштейнів.

Підготовка кабелів динаміків Скрутіть кінчик

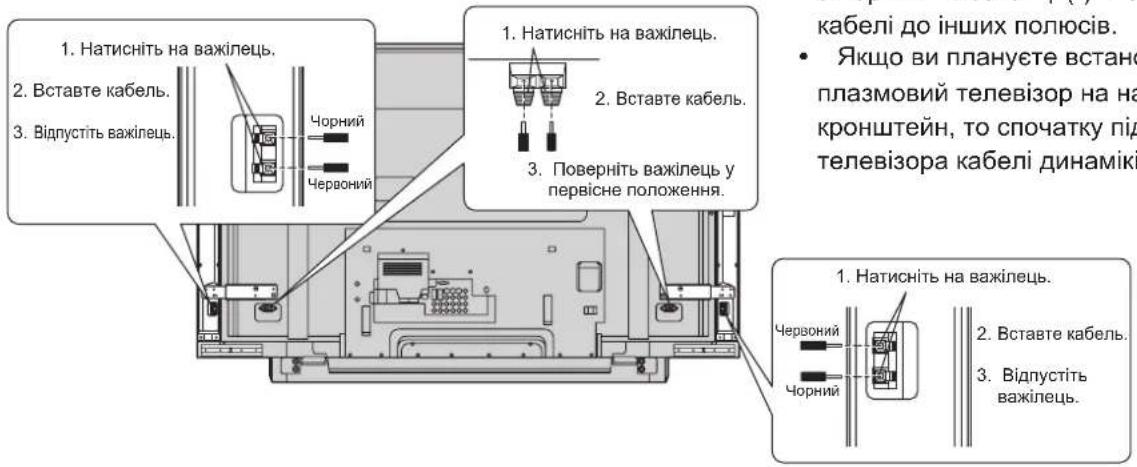

6. Підключіть кабелі динаміків.

• Підготувавши кабелі обох динаміків, підключіть їх як показано на малюнку.
- Червоний кабель відповідає позначці (+), а чорний – позначці (-). Не підключайте кабелі до інших полюсів.
- Якщо ви плануєте встановлювати плазмовий телевізор на настінний кронштейн, то спочатку підключіть до телевізора кабелі динаміків.

1. Натисніть на важілець. 2. Вставте кабель. 3. Відпустить важілець. Чорний Червоний 1. Натисніть на важілець. 2. Вставте кабель. 3. Поверніть важілець у первісне положення. Червоний Чорний 1. Натисніть на важілець. 2. Вставте кабель. 3. Відпустить важілець.

Інформація щодо утилізації в країнах, які не входять в Європейський Союз

Даний символ дійсний тільки на території Європейського Союзу.

При потребі утилізації даного виробу зверніться до місцевого керівництва або дилера щодо правильного методу її здійснення.

Specifications / Technische Daten / Specificaties / Specifiche tecniche / Spécifications / Especificaciones / Specifikationer / Dane techniczne / Müszaki adatok / Technické údaje / Specificații / Технические характеристики / Технічні характеристики

Speaker unit	Midrange 5.7 cm x 12.6 cm, Oval-shaped, x2Tweeter 5.2 cm dia.	Dimensions (W x H x D)WeightCabinet material	100 (3.9") mm x 985 (38.8") mm x 90 (3.5") mm2.3 kg (per speaker)Styrene plastic
Rated impedance	8Ω
Rated input	15 W	NOTE: WEIGHT AND DIMENSIONE ARE APPROXIMATE DESIGN AND SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE.
Lautsprecher	Mittelbereich 5,7 cm x 12,6 cm ovalförmig, x 2Hochton 5,2 cm dia.	Abmessungen (B x H x T)GewichtGehäusematerial	100 mm x 985 mm x 90 mm2,3 kg (ein Lautsprecher)Styrol
Nennimpedanz	8Ω
Nennbelastung	15 W
Luidsprekereenheid	Midrange 5,7 cm x 12,6 cm, ovaalvormig x 2Tweeter 5,2 cm dia.	Afmetingen (L x H x B)GewichtBehuizingmateriaal	100 mm x 985 mm x 90 mm2,3 kg (per luidspreker)Styreen plastic
Nominale impedantie	8Ω
Nominaal ingangsvermogen	15 W
Altoparlante	Gamma media 2 altoparlanti ovali da 5,7 x 12,6 cmGamma alta 1 alto parlante da 5,2 cm di diam.	Dimensioni (L x A x P)PesoComposizione involucro	100 mm x 985 mm x 90 mm2,3 kg (per altoparlante)Stirene
Impedenza nominale	8Ω
Livello di ingresso	15 W
Enceinte	Médiums 5,7 cm x 12,6 cm, de forme ovale, x 2Tweeter 5,2 cm de dia.	Dimensions (L x H x P)PoidsMatériau du coffret	100 mm x 985 mm x 90 mm2,3 kg (par enceinte)Plastique styrène
Impédance nominale	8Ω
Entrée nominale	15 W
Unidad de altavoz	Registro medio 5,7 cm x 12,6 cm, ovalados, x 2Altavoz para agudos 5,2 cm de diá.	Dimensiones (An. x Al. x Prof.)PesoMaterial del mueble	100 mm x 985 mm x 90 mm2,3 kg (por altavoz)plástico de estireno
Impedancia de régimen	8Ω
Entrada de régimen	15 W
Högtalarlåda	Mellanregister 5,7 x 12,6 cm, ovalformad, x 2Diskantelement 5,2 cm dia.	Mätt (B x H x D)ViktMaterialhölje	100 mm x 985 mm x 90 mm2,3 kg (per högtalare)Styrenplast
Märkimpedans	8 ohm
Märkineffekt	15 W
Hojttalerenhed	Mellemtone 5,7 cm x 12,6 cm, ovalformet x 2Diskant ø 5,2 cm	Dimensioner (B x H x D)VægtKabinetmateriale	100 mm x 985 mm x 90 mm2,3 kg (pr. højttaler)Styrenplast
Nom. impedans	8Ω
Nom. effekt	15 W
Głośnik	Średniotonowy 5,7 cm x 12,6 cm, owalny, x2Wysokotonowy śred. 5,2 cm	Wymiary (szer. x wys. x głęb.)CiężarMateriał obudowy	100 mm x 985 mm x 90 mm2,3 kg (na zestaw głośnikowy)Styren
Impedancja znamionowa	8Ω
Moc wejściowa znamionowa	15 W
Hangszóróegység	2 db ovális 5,7 x 12,6 cm-es középsugárzó1 db 5,2 cm átmérőjű magassugárzó	Méretek (szélesség xmagasság x mélység)SúlyKészülékház anyaga	100 mm x 985 mm x 90 mm2,3 kg (hangszórónként)Műanyag (sztírol)
Névleges impedancia	8Ω
Névleges teljesítmény	15 W
Reproduktorová jednotka	Středový 5,7 cm x 12,6 cm, oválného tvaru, x2Výškový průměr 5,2 cm	Rozměry (Š x V x H)HmotnostMateriál skřině	100 mm x 985 mm x 90 mm2,3 kg (jeden reproduktor)Styrénový plast
Jmenovitá impedance	8Ω
Jmenovitý příkon	15 W
Unitate difuzor	La mijlocul gamei5,7 cm x 12,6 cm, formá ovalá, x2Difuzor pentru frecvențe înalte (Tweeter) 5,2 cm diametru.	Dimensiuni (L x Î x A)GreutateMaterial carcasă	100 mm x 985 mm x 90 mm2,3 kg (fiecare difuzor)Plastic stirenic
Impedanță nominală	8Ω
Putere de intrare nominală	15 W
Блок акустической системы	Среднечастотный динамик5,7 cm x 12,6 cm, овальной формы, ×2Высокочастотный динамик диам. 5,2 cm	Размеры (Ш x В x Г)МассаМатериал корпуса	100 мм x 985 мм x 90 мм2,3 кг (на акустическую систему)Стироловый пластик
Номинальный импедансНоминальная входная мощность	8Ω15 Вт
Динамік	Динамік для відтворення середніх звукових частот5,7 см x 12,6 см, овальний, x2Динамік для відтворення високих звукових частот діам. 5,2 см	Розміри (Ш x В x Г)BaraМатериал корпуса	100 мм x 985 мм x 90 мм2,3 кг (один динамік)Стирольний пластик
Ном. імпедансНом. вхідна потужність	8Ω15 Вт
