MANUALE UTENTE TYSP65PV600 PANASONIC

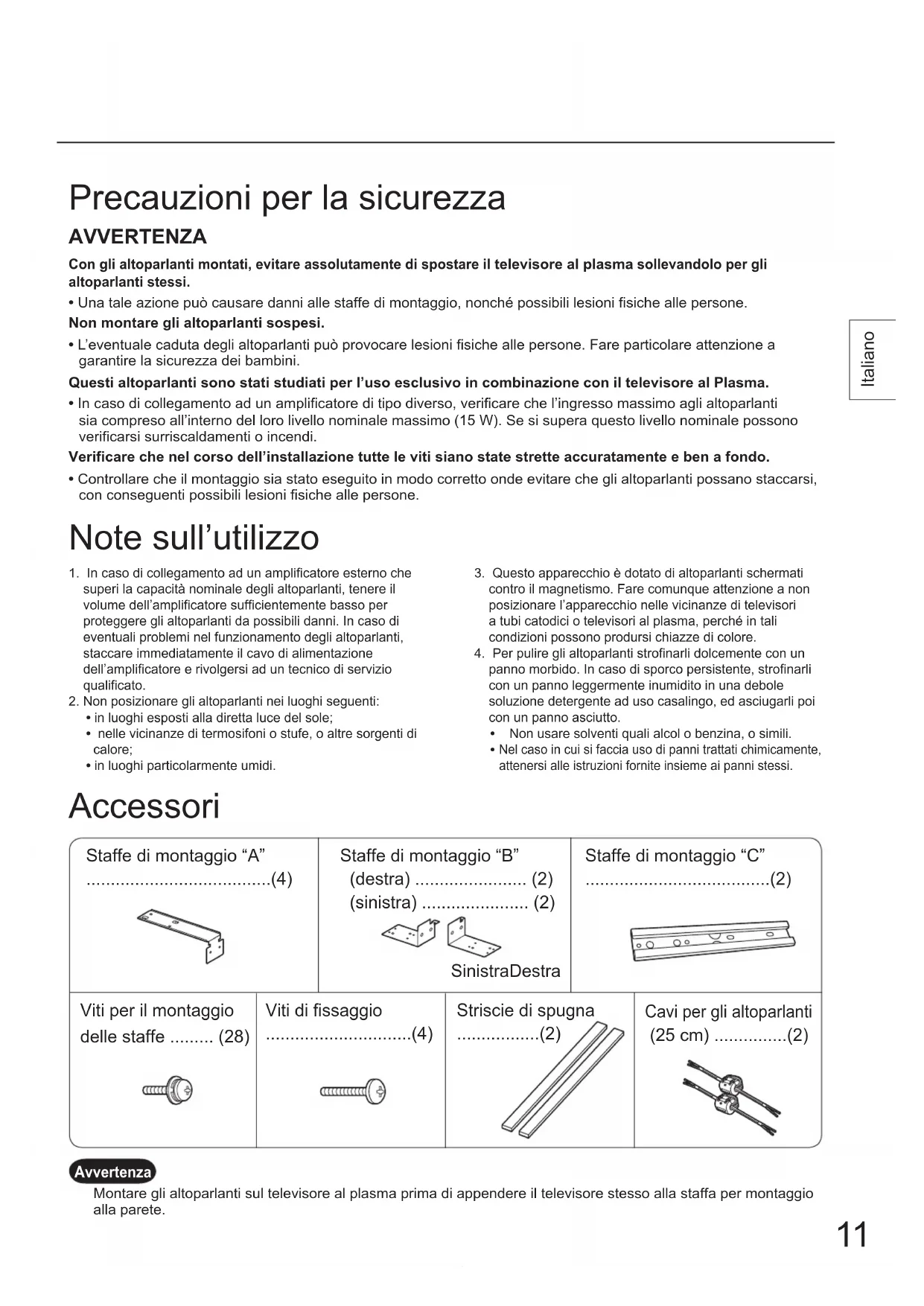

Precauzioni per la sicurezza

AVVERTENZA

Con gli altoparlanti montati, evitare assolutamente di spostare il televisore al plasma sollevandolo per gli altoparlanti stessi.

- Una tale azione può causare danni alle staffe di montaggio, nonché possibili lesioni fisiche alle persone.

Non montare gli altoparlanti sospesi.

- L'eventuale caduta degli altoparlanti può provocare lesioni fisiche alle persone. Fare particolare attenzione a garantire la sicurezza dei bambini.

Questi altoparlanti sono stati studiati per l'uso esclusivo in combinazione con il televisore al Plasma.

- In caso di collegamento ad un amplificatore di tipo diverso, verificare che l'ingresso massimo agli altoparlanti sia compreso all'interno del loro livello nominale massimo (15 W). Se si supera questo livello nominale possono verificarsi surriscaldamenti o incendi.

Verificare che nel corso dell'installazione tutte le viti siano state strette accuratamente e ben a fondo.

- Controllare che il montaggio sia stato eseguito in modo corretto onde evitare che gli altoparlanti possano staccarsi, con conseguenti possibili lesioni fisiche alle persone.

Note sull'utilizzo

1. In caso di collegamento ad un amplificatore esterno che superi la capacità nominale degli altoparlanti, tenere il volume dell'amplificatore sufficientemente basso per proteggere gli altoparlanti da possibili danni. In caso di eventuali problemi nel funzionamento degli altoparlanti, staccare immediatamente il cavo di alimentazione dell'amplificatore e rivolgersi ad un tecnico di servizio qualificato.

2. Non posizionare gli altoparlanti nei luoghi seguenti:

3. in luoghi esposti alla diretta luce del sole;

4. nelle vicinanze di termosifoni o stufe, o altre sorgenti di calore;

5. in luoghi particolarmente umidi.

6. Questo apparecchio è dotato di altoparlanti schermati contro il magnetismo. Fare comunque attenzione a non posizionare l'apparecchio nelle vicinanze di televisori a tubi catodici o televisori al plasma, perché in tali condizioni possono prodursi chiazze di colore.

7. Per pulire gli altoparlanti strofinarli dolcemente con un panno morbido. In caso di sporco persistente, strofinarli con un panno leggermente inumidito in una debole soluzione detergente ad uso casalingo, ed asciugarli poi con un panno asciutto.

• Non usare solventi quali alcol o benzina, o simili.
- Nel caso in cui si faccia uso di panni trattati chimicamente, attenersi alle istruzioni fornite insieme ai panni stessi.

Accessori

Staffe di montaggio “A”......(4)		Staffe di montaggio “B”(destra) ...... (2)(sinistra) ...... (2)SinistraDestra		Staffe di montaggio “C”......(2)
Viti per il montaggio delle staffe ...... (28)	Viti di fissaggio......(4)		Striscie di spugna......		Cavi per gli altoparlanti (25 cm) ......(2)

Avvertenza

Montare gli altoparlanti sul televisore al plasma prima di appendere il televisore stesso alla staffa per montaggio alla parete.

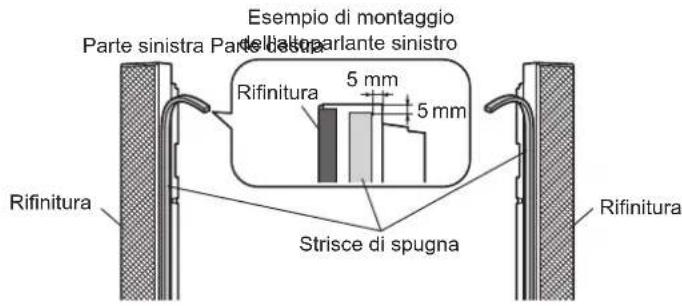

Esempio di montaggio dell'altoparlante sinistro Parte sinistra Parte sinistra Rifinitura 5 mm 5 mm Rifinitura Strisce di spugna Rifinitura

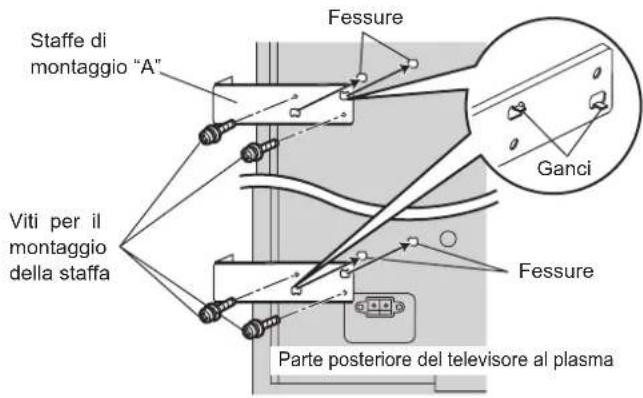

Staffe di montaggio "A" Fessure Ganci Viti per il montaggio della staffa Fessure Parte posteriore del televisore al plasma

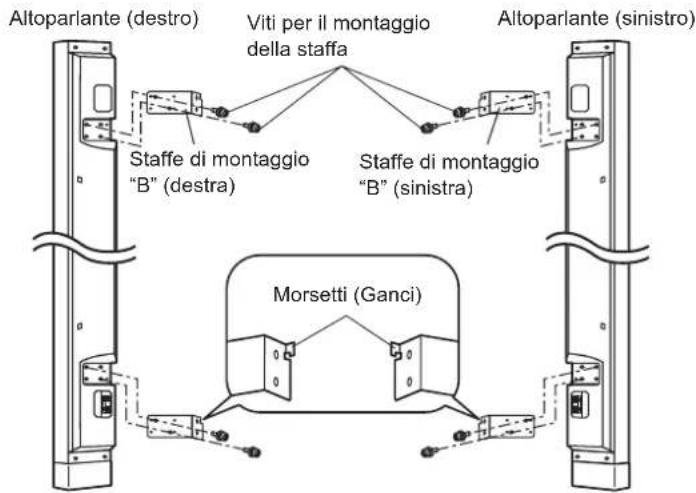

Altoparlante (destro) Viti per il montaggio della staffa Altoparlante (sinistro) Staffe di montaggio "B" (destra) Staffe di montaggio "B" (sinistra) Morsetti (Ganci)

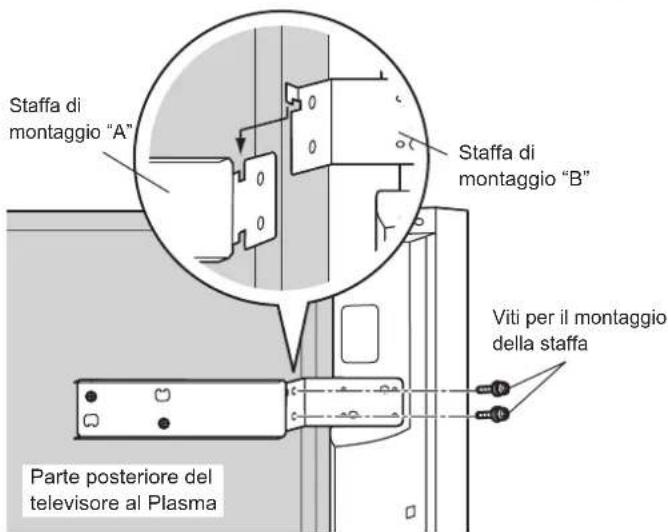

Staffa di montaggio "A" Staffa di montaggio "B" Viti per il montaggio della staffa Parte posteriore del televisore al Plasma

1. Applicare le strisce di spugna agli altoparlanti.

2. Applicare le strisce di spugna alla superficie in contatto con il televisore al plasma.

3. Pulire la superficie prima di applicare le strisce.

4. Montare le staffe di tipo "A" sul il televisore al plasma (vengono fornite quattro staffe di tipo "A", per i lati destro, sinistro, inferiore e superiore).

- Inserire ciascuno dei ganci nelle apposite fessure del televisore al plasma, e fissare la staffa saldamente per mezzo di due viti.

1. Montare le staffe di tipo "B" sugli altoparlanti

(vengono fornite quattro staffe di tipo "B", per i lati destro, sinistro, inferiore e superiore).

Avvertenza

• Inserire i morsetti (ganci) sulla parte superiore.
  • Le staffe sinistra e destra sono diverse: fare ben attenzione nel corso del montaggio.

• Inserire il gancio della staffa "B" nella staffa "A" (dal lato del televisore al plasma). Avvitare insieme le staffe "A" e "B" per mezzo delle apposite viti per il montaggio delle staffe.

Nota

Quando si avvitano le staffe A e B, regolare l'altezza e la posizione della faccia anteriore del televisore al plasma e degli altoparlanti.

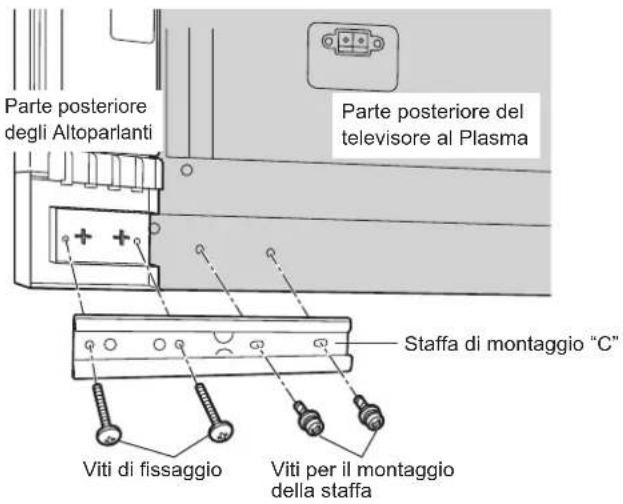

Parte posteriore degli Altoparlanti Parte posteriore del televisore al Plasma Staffa di montaggio "C" Viti di fissaggio Viti per il montaggio della staffa

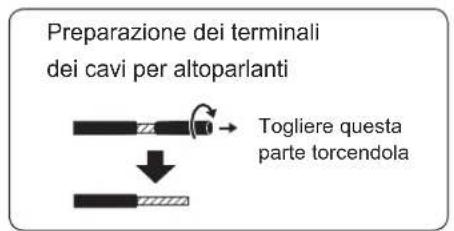

Preparazione dei terminali dei cavi per altoparlanti Togliere questa parte torcendola

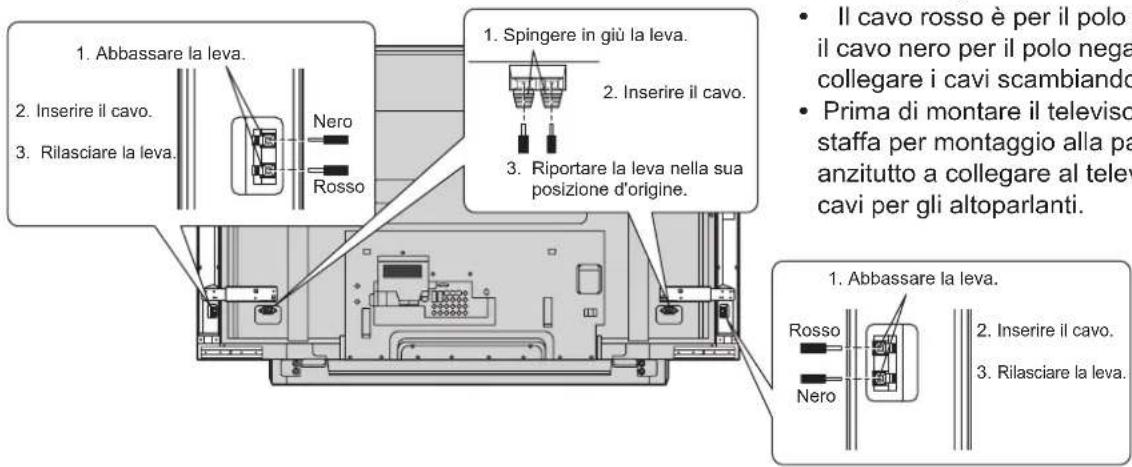

1. Abbassare la leva. 2. Inserire il cavo. 3. Rilasciare la leva. Nero Rosso 1. Spingere in giù la leva. 2. Inserire il cavo. 3. Riportare la leva nella sua posizione d'origine. Il cavo rosso è per il polo il cavo nero per il polo nega collegare i cavi scambiando. Prima di montare il televiso staffa per montaggio alla pa anzitutto a collegare al telev cavi per gli altoparlanti. 1. Abbassare la leva. Rosso Nero 2. Inserire il cavo. 3. Rilasciare la leva.

5. Montare le staffe "C"

- Per il loro montaggio su ciascuno degli altoparlanti, utilizzare le viti di fissaggio. Per il loro montaggio al televisore al plasma, utilizzare le viti per il montaggio delle staffe.

6. Collegare i cavi degli altoparlanti.

• Preparare l'estremità del cavo dell'altoparlante destro (vedi figura a sinistra) e procedere poi ad inserirlo nell'altoparlante stesso come indicato in figura.
• Il cavo rosso è per il polo positivo (+) ed il cavo nero per il polo negativo (-). Non collegare i cavi scambiandone le polarità.
• Prima di montare il televisore al plasma sulla staffa per montaggio alla parete, procedere anzitutto a collegare al televisore al plasma i cavi per gli altoparlanti.

2. Inserire il cavo.
3. Rilasciare la leva.

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.
