MANUAL DE UTILIZARE TYSP65PV600 PANASONIC

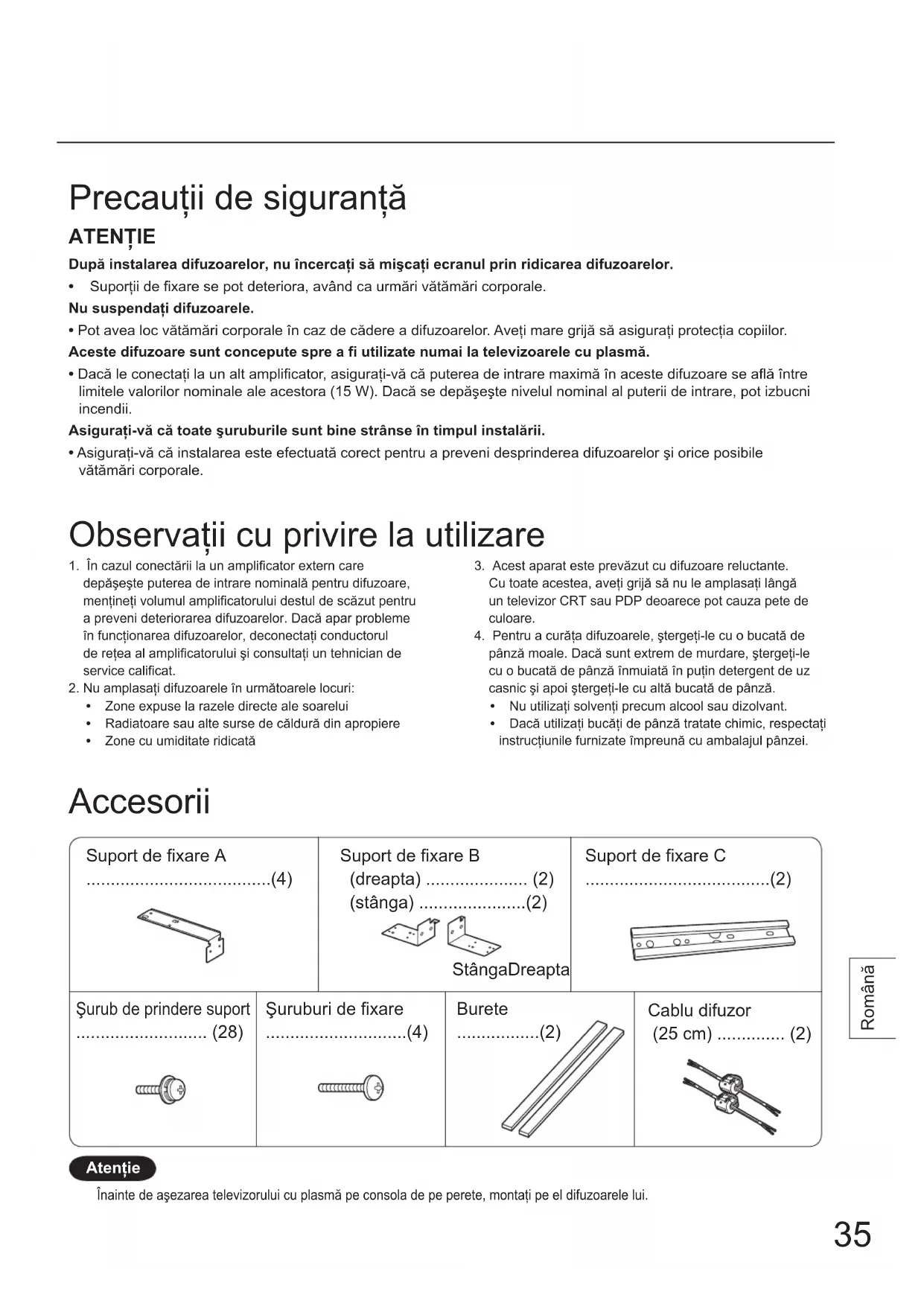

• Suporţii de fixare se pot deteriora, având ca urmări vătămări corporale. Nu suspendaţi difuzoarele.

• Pot avea loc vătămări corporale în caz de cădere a difuzoarelor. Aveţi mare grijă să asiguraţi protecţia copiilor. Aceste difuzoare sunt concepute spre a fi utilizate numai la televizoarele cu plasmă.

• Dacă le conectaţi la un alt amplificator, asiguraţi-vă că puterea de intrare maximă în aceste difuzoare se află între limitele valorilor nominale ale acestora (15 W). Dacă se depăşeşte nivelul nominal al puterii de intrare, pot izbucni incendii. Asiguraţi-vă că toate şuruburile sunt bine strânse în timpul instalării.

• Asiguraţi-vă că instalarea este efectuată corect pentru a preveni desprinderea difuzoarelor şi orice posibile vătămări corporale. Precauţii de siguranţă Accesorii 1. În cazul conectării la un amplificator extern care depăşeşte puterea de intrare nominală pentru difuzoare, menţineţi volumul amplificatorului destul de scăzut pentru a preveni deteriorarea difuzoarelor. Dacă apar probleme în funcţionarea difuzoarelor, deconectaţi conductorul de reţea al amplificatorului şi consultaţi un tehnician de service calificat.2. Nu amplasaţi difuzoarele în următoarele locuri:• Zone expuse la razele directe ale soarelui• Radiatoare sau alte surse de căldură din apropiere• Zone cu umiditate ridicată3. Acest aparat este prevăzut cu difuzoare reluctante. Cu toate acestea, aveţi grijă să nu le amplasaţi lângă un televizor CRT sau PDP deoarece pot cauza pete de culoare.4. Pentru a curăţa difuzoarele, ştergeţi-le cu o bucată de pânză moale. Dacă sunt extrem de murdare, ştergeţi-le cu o bucată de pânză înmuiată în puţin detergent de uz casnic şi apoi ştergeţi-le cu altă bucată de pânză.• Nu utilizaţi solvenţi precum alcool sau dizolvant.• Dacă utilizaţi bucăţi de pânză tratate chimic, respectaţi instrucţiunile furnizate împreună cu ambalajul pânzei. Observaţii cu privire la utilizare Suport de fixare A ......................................(4) Suport de fixare B (dreapta) ..................... (2) (stânga) ......................(2) Şurub de prindere suport ........................... (28) Burete .................(2) Cablu difuzor (25 cm) .............. (2) StângaDreapta Suport de fixare C ......................................(2) Şuruburi de fixare .............................(4) Română Înainte de aşezarea televizorului cu plasmă pe consola de pe perete, montaţi pe el difuzoarele lui. Atenţie TY_SP65PV600_784.indb 35 2006/06/12 14:56:015 mm 5 mm Instalare

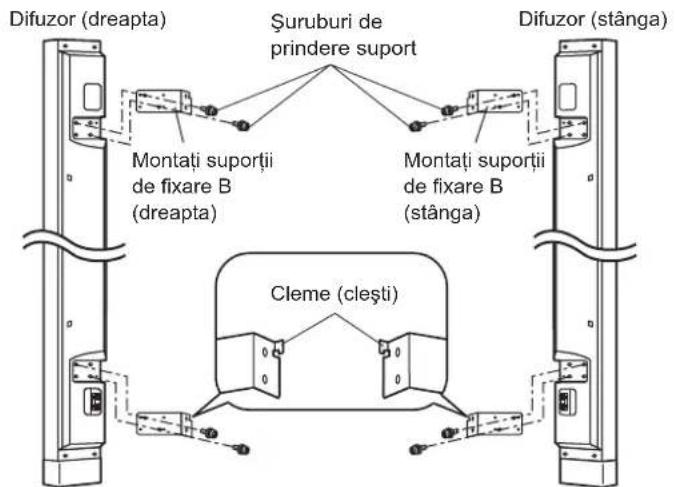

Difuzor (dreapta)Difuzor (stânga)Şuruburi de prindere suportMontaţi suporţii de fixare B (dreapta)Montaţi suporţii de fixare B (stânga)

2. Montaţi suporţii de fixare A

pe televizorul cu plasmă. (Patru suporţi A, pentru stânga, dreapta, partea de sus şi de jos)

• Fixaţi fiecare cârlig în orificiul de pe televizorul cu plasmă şi strângeţi bine cu două şuruburi.

3. Montaţi suporţii de fixare B

la difuzoare. (Patru suporţi B, pentru stânga, dreapta, partea de sus şi de jos)

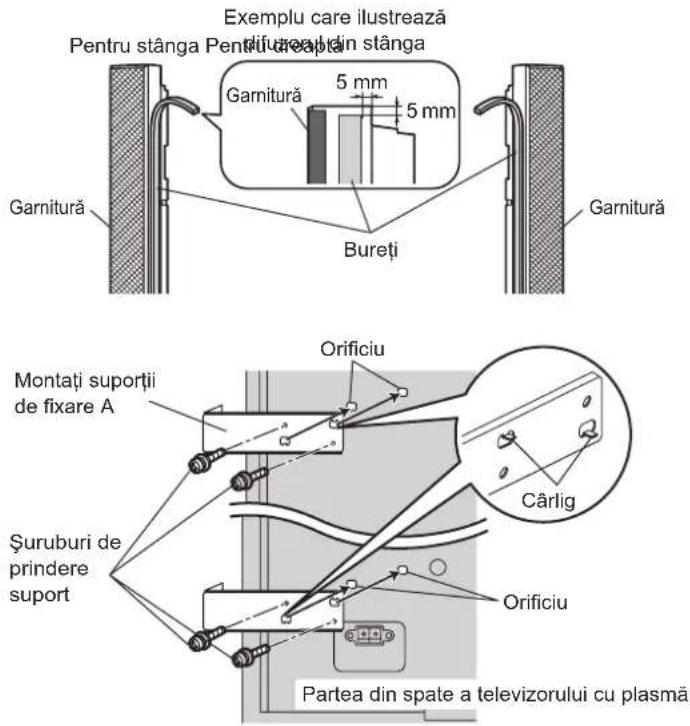

1. Ataşaţi bureţii de difuzoare.

• Ataşaţi bureţii de suprafeţele care vin în contact cu televizorul cu plasmă.• Curăţaţi suprafeţele înainte de ataşarea bureţilor. CârligOrificiuOrificiuPartea din spate a televizorului cu plasmăŞuruburi de prinderesuportMontaţi suporţii de fixare A • Prindeţi cu cleme (cleşti) în partea din spate.• Suporţii din stânga şi din dreapta sunt diferiţi, aşa că vă rugăm să îi verificaţi cu atenţie atunci când îi montaţi.AtenţieGarniturăGarniturăBureţiPentru stânga Pentru dreaptaCleme (cleşti)Ajustaţi poziţia televizorului cu plasmă şi a difuzoarelor (orientare şi înclinare) la strângerea suporţilor A şi B.

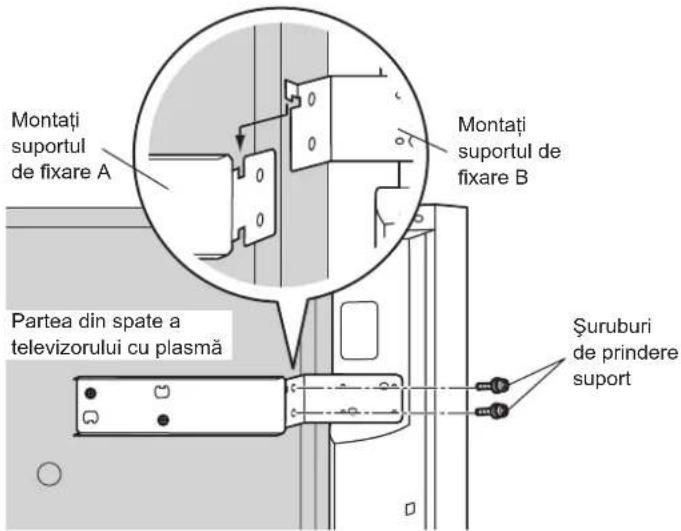

Prindeţi cleştii suporţilor B în suporţii A (pe partea laterală a televizorului cu plasmă). Fixaţi suporţii A şi B cu şuruburile de prindere a suporţilor. ObservaţieŞuruburi de prindere suportPartea din spate atelevizorului cu plasmăMontaţi suportulde fixare AMontaţi suportul de fixare B Română GarniturăExemplu care ilustrează difuzorul din stânga TY_SP65PV600_784.indb 36 2006/06/12 14:56:0237 Informaţii pentru utilizatori, privind eliminarea echipamentelor electrice şi electronice uzate (proprietate particulară) Acest simbol, de pe produse şi/sau documentele însoţitoare, are semnificaţia că produsele electrice şi electronice uzate nu trebuiesc amestecate cu deşeurile menajere generale. În scopul aplicării unui tratament corespunzător, recuperării şi reciclării, vă rugăm să predaţi aceste produse la punctele de colectare desemnate, unde vor fi acceptate gratuit. Ca o alternativă, în unele ţări, există posibilitatea să returnaţi produsele dumneavoastră uzate furnizorului cu amănuntul, în momentul achiziţionării unui produs echivalent nou. Eliminarea corectă a acestor produse uzate va ajuta la economisirea unor resurse valoroase şi la prevenirea oricăror efecte potenţial negative asupra sănătăţii umane şi a mediului înconjurător, care, în caz contrar ar putea fi cauzate prin manipularea necorespunzătoare a deşeurilor. Pentru mai multe detalii privind cele mai apropiate puncte de colectare, vă rugăm să contactaţi autorităţile locale. Pentru eliminarea incorectă a acestui tip de deşeuri se pot aplica amenzi, în conformitate cu legislaţia naţională. Pentru utilizatorii comerciali din Uniunea Europeană Dacă doriţi să vă debarasaţi de echipamente electrice şi electronice, vă rugăm să contactaţi distribuitorul sau furnizorul dumneavoastră, pentru mai multe informaţii. Informaţii privind eliminarea deşeurilor în ţările din afara Uniunii Europene Acest simbol este valabil numai în Uniunea Europeană. Dacă doriţi să eliminaţi acest tip de produse uzate, vă rugăm să contactaţi autorităţile locale sau distribuitorul şi să aflaţi metoda corectă de eliminare.

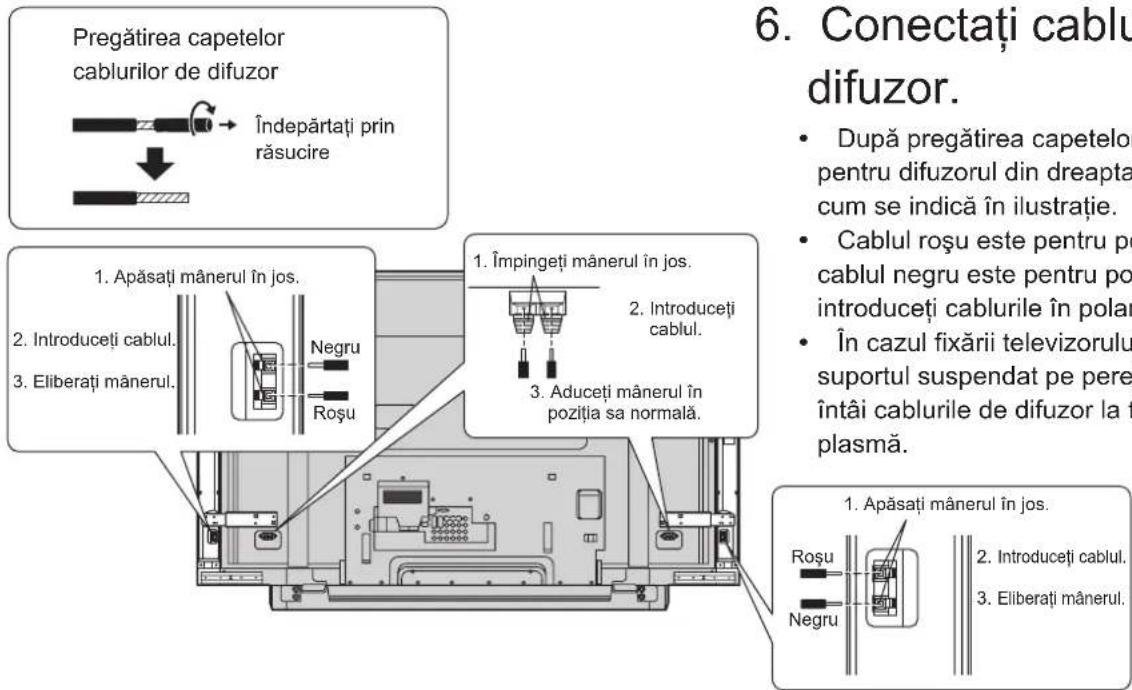

• După pregătirea capetelor cablurilor de difuzor pentru difuzorul din dreapta, conectaţi-le după cum se indică în ilustraţie.

• Cablul roşu este pentru polaritatea (+), iar cablul negru este pentru polaritatea (-). Nu introduceţi cablurile în polarităţile greşite.

• În cazul fixării televizorului cu plasmă în suportul suspendat pe perete, conectaţi mai întâi cablurile de difuzor la televizorul cu plasmă.

6. Conectaţi cablurile de

difuzor. Pregătirea capetelor cablurilor de difuzor Îndepărtaţi prin răsucire1. Împingeţi mânerul în jos.2. Introduceţi cablul.3. Eliberaţi mânerul.1. Apăsaţi mânerul în jos.3. Aduceţi mânerul în poziţia sa normală.2. Introduceţi cablul.

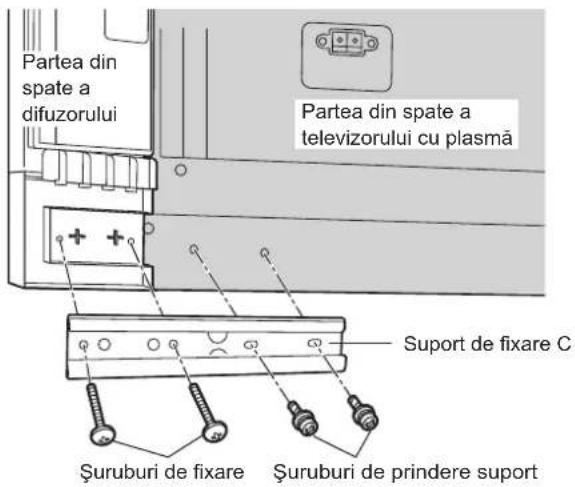

• Pentru a-i fixa de fiecare difuzor, utilizaţi şuruburile de fixare. Pentru a-i fixa de televizorul cu plasmă, utilizaţi şuruburile de prindere a suporţilor.

5. Ataşaţi suporţii de fixare C

15 W Dimensiuni (L x Î x A) Greutate Material carcasă 100 mm x 985 mm x 90 mm
