Typ produktu	Externí reproduktory pro plazmový televizor
Značka	Panasonic
Model	TYSP65PV600
Kompatibilita	Plazmové televizory Panasonic (konkrétní modely viz návod)
Jmenovitý výkon	15 W (na reproduktor)
Impedance	8 ohmů (odhad)
Rozměry (přibližně)	30 x 15 x 20 cm (na reproduktor)
Hmotnost (přibližně)	2,5 kg na reproduktor
Příslušenství v balení	Držáky A (4), držáky B (2 pravé, 2 levé), držáky C (2), upevňovací šrouby (28), šrouby (4), houbičky, reproduktorové kabely (25 cm x 2)
Instalace	Montáž na plazmový televizor pomocí dodaných držáků
Údržba	Otřete jemným hadříkem, v případě potřeby jemným čisticím prostředkem. Nepoužívejte alkohol ani ředidla
Bezpečnostní opatření	Nezavěšujte reproduktory, nepřemisťujte televizor pomocí reproduktorů, utáhněte všechny šrouby
Recyklace	Nevyhazujte do domovního odpadu. Odevzdejte na sběrném místě pro elektronický odpad
Barva	Černá (odhad)
Typ připojení	Reproduktorové kabely se svorkami (+) a (-)

Často kladené otázky - TYSP65PV600 PANASONIC

Jsou tyto reproduktory kompatibilní se všemi televizory Panasonic?

Ne, jsou určeny speciálně pro plazmové televizory Panasonic, zejména pro modely kompatibilní s dodanými držáky. Zkontrolujte kompatibilitu v návodu.

Jaký je maximální výkon reproduktorů?

Jmenovitý výkon je 15 W na reproduktor. Tuto hodnotu nepřekračujte, abyste předešli riziku požáru.

Jak nainstalovat reproduktory na televizor?

Nejprve připevněte držáky A na televizor, poté držáky B na reproduktory, spojte háčky a utáhněte dodanými šrouby. Nakonec připevněte držáky C. Připojte kabely při dodržení polarity.

Mohu tyto reproduktory použít s externím zesilovačem?

Ano, ale ujistěte se, že vstupní úroveň nepřesahuje 15 W. Pokud je zesilovač výkonnější, snižte hlasitost, abyste nepoškodili reproduktory.

Jak čistit reproduktory?

Použijte jemný suchý hadřík. Pokud jsou velmi znečištěné, lehce navlhčete jemným domácím čisticím prostředkem a poté osušte. Nikdy nepoužívejte alkohol ani rozpouštědla.

Co dělat, pokud reproduktory vydávají abnormální zvuk?

Okamžitě odpojte napájecí kabel zesilovače a kontaktujte kvalifikovaného technika.

Jsou k reproduktorům přibalené kabely?

Ano, součástí jsou dva reproduktorové kabely o délce 25 cm. Červený kabel odpovídá (+) a černý (-).

Mohu reproduktory namontovat bez upevnění televizoru na zeď?

Ano, držáky jsou určeny pro přímé upevnění na televizor. Pokud televizor připevňujete na zeď, připojte kabely nejprve.

Co dělat, když dodané houbičky nedrží?

Před připevněním důkladně očistěte povrchy. Ujistěte se, že jsou povrchy čisté a suché.

Jak zlikvidovat tyto reproduktory na konci životnosti?

Nevyhazujte je do domovního odpadu. Odevzdejte je na sběrném místě pro elektronický odpad nebo je vraťte prodejci.

NÁVOD K OBSLUZE TYSP65PV600 PANASONIC

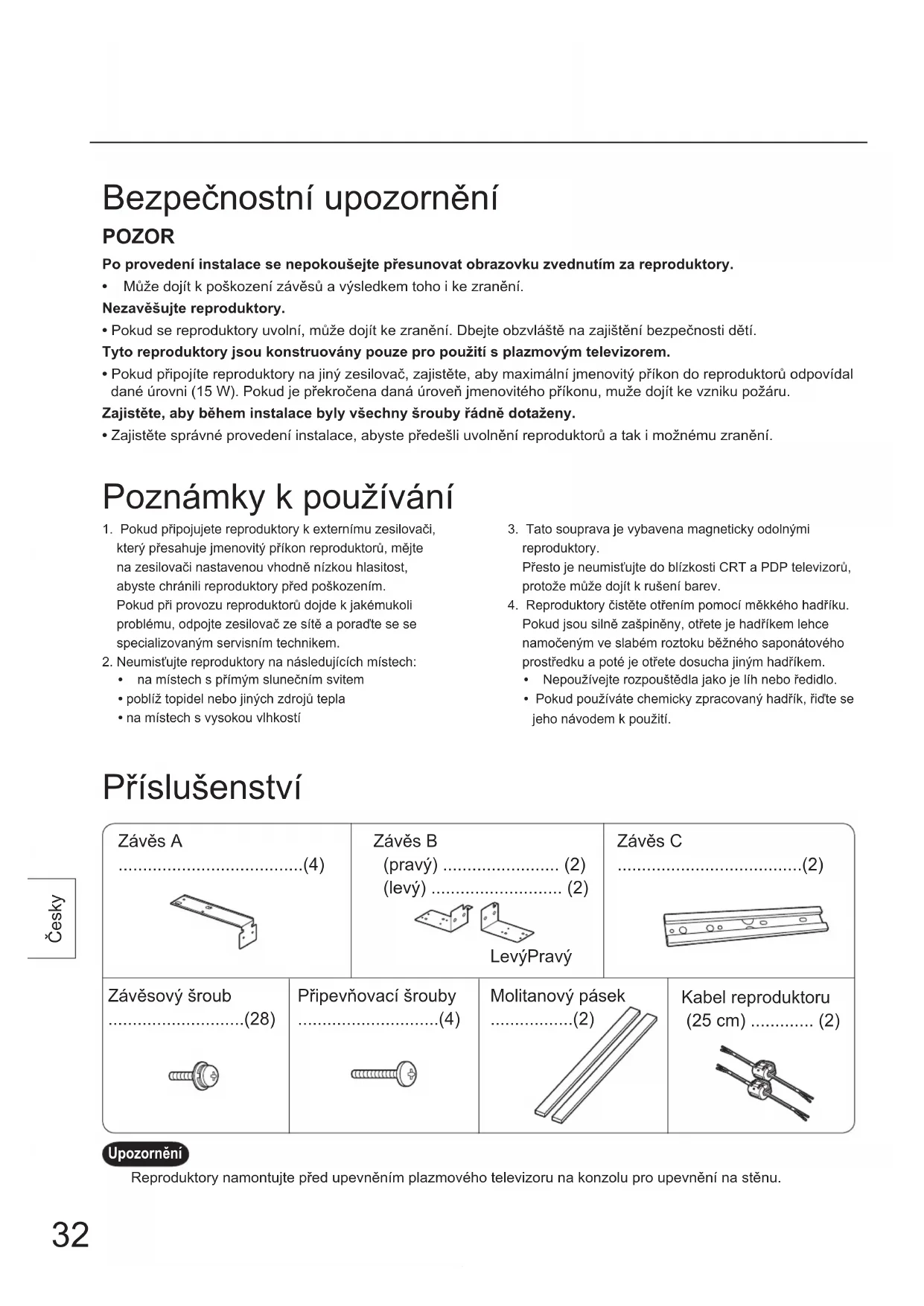

Bezpečnostní upozornění

POZOR

Po provedení instalace se nepokoušejte přesunovat obrazovku zvednutím za reproduktory.

- Může dojít k poškození závěsů a výsledkem toho i ke zranění.

Nezavěšujte reproduktory.

- Pokud se reproduktory uvolní, může dojít ke zranění. Dbejte obzvláště na zajištění bezpečnosti dětí.

Tyto reproduktory jsou konstruovány pouze pro použití s plazmovým televizorem.

- Pokud připojíte reproduktory na jiný zesilovač, zajistěte, aby maximální jmenovitý příkon do reproduktorů odpovídal dané úrovni (15 W). Pokud je překročena daná úroveň jmenovitého příkonu, může dojít ke vzniku požáru.

Zajistěte, aby během instalace byly všechny šrouby řádně dotaženy.

- Zajistěte správné provedení instalace, abyste předešli uvolnění reproduktorů a tak i možnému zranění.

Poznámky k používání

1. Pokud připojujete reproduktory k externímu zesilovači, který přesahuje jmenovitý příkon reproduktorů, mějte na zesilovači nastavenou vhodně nízkou hlasitost, abyste chránili reproduktory před poškozením.

Pokud při provozu reproduktorů dojde k jakémukoli problému, odpojte zesilovač ze sítě a poraďte se se specializovaným servisním technikem.

1. Neumisťujte reproduktory na následujících místech:

- na místech s přímým slunečním svitem

- poblíž topidel nebo jiných zdrojů tepla

- na místech s vysokou vlhkostí

1. Tato souprava je vybavena magneticky odolnými reproduktory.

Přesto je neumisťujte do blízkosti CRT a PDP televizorů, protože může dojít k rušení barev.

1. Reproduktory čistěte otřením pomocí měkkého hadříku. Pokud jsou silně zašpiněny, otřete je hadříkem lehce namočeným ve slabém roztoku běžného saponátového prostředku a poté je otřete dosucha jiným hadříkem.

- Nepoužívejte rozpouštědla jako je líh nebo ředidlo.

- Pokud používáte chemicky zpracovaný hadřík, řídte se jeho návodem k použití.

Příslušenství

Závěs A......(4)		Závěs B(pravý) ...... (2)(levý) ...... (2)LevýPravý		Závěs C......(2)
Závěsový šroub......(28)	Připevňovací šrouby......(4)		Molitanový pásek......(2)		Kabel reproduktoru(25 cm) ...... (2)

Upozornění

Reproduktory namontujte před upevněním plazmového televizoru na konzolu pro upevnění na stěnu.

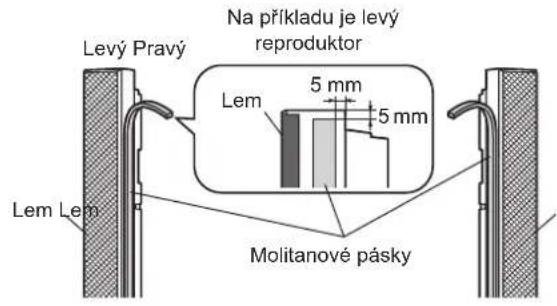

1. Přilepte molitanové pásky na reproduktory.
2. Přilepte molitanový pásek na povrchy, které se dotýkají plazmového televizoru.
3. Před přilepením molitanových pásků povrch očistěte.

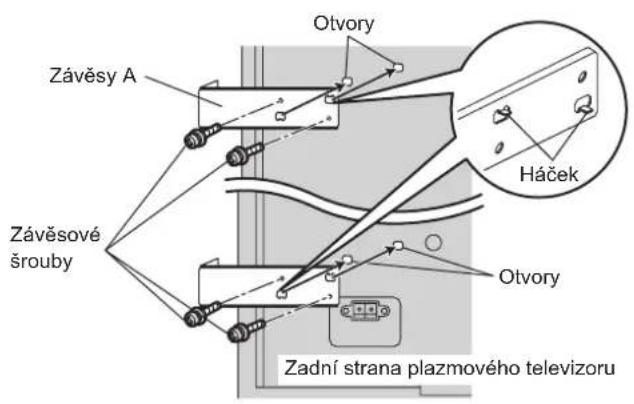

4. Připevněte závěsy A k plazmovému televizoru.

(Čtyři závěsy A, na levou, pravou, horní a dolní stranu)

- Upasujte všechny háčky do otvorů na plazmovém televizoru a řádně závěs připevněte pomocí dvou šroubů.

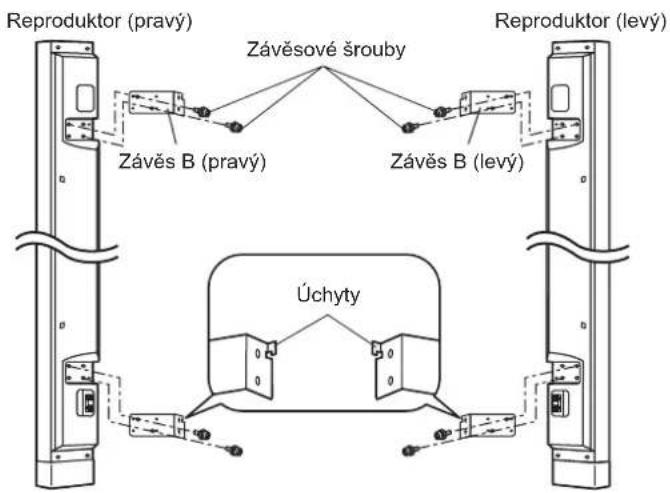

1. Připevněte závěsy B k reproduktorům.

(Čtyři závěsy B, pro levou, pravou, horní a dolní stranu)

Upozornění

• Upasujte je pomocí úchytů na horní straně.
• Levý a pravý závěs se liší, proto je při zavěšování zkontrolujte.

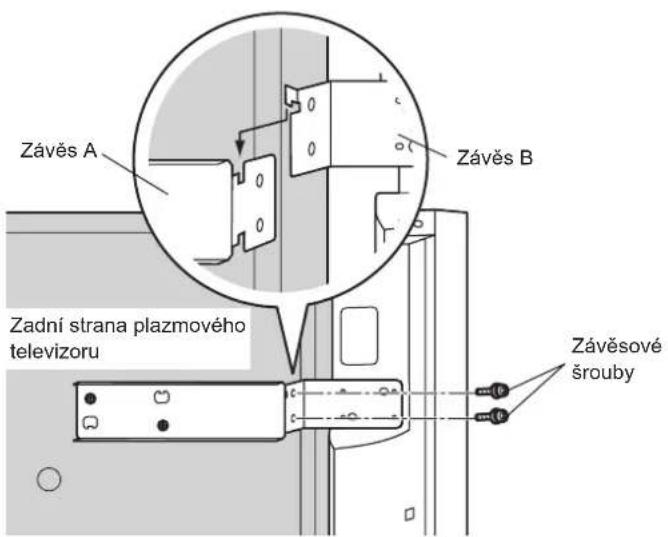

• Zachyt'te úchyty závěsů B do závěsů A (na straně plazmového televizoru).

Utáhněte závěsy A a B pomocí závěsových šroubů.

Poznámka

Při utahování závěsů A a B nastavte výšku plazmového televizoru a polohu reproduktorů (čelo a výšku).

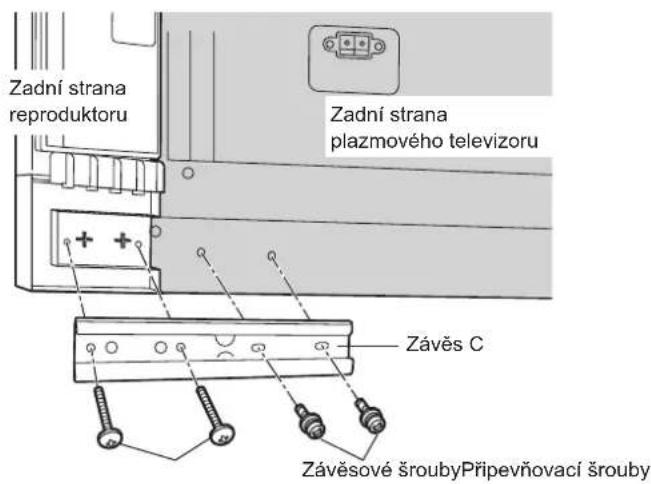

5. Připevněte závěsy C

- Pro montáž k reproduktoru použijte připevňovací šrouby. Pro montáž k plazmovému televizoru použijte závěsové šrouby.

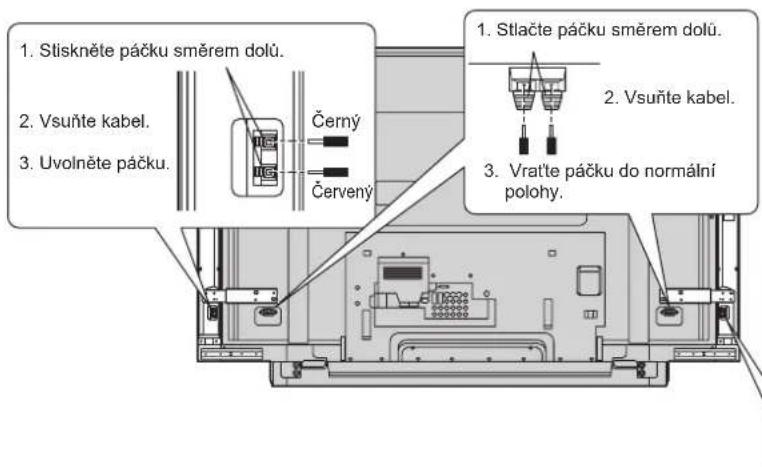

6. Připojte reproduktorové kabely.

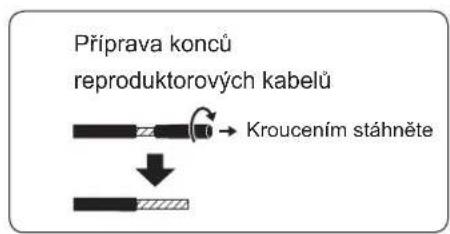

• Poté co připravíte konce reproduktorových kabelů pro pravý reproduktor, proveďte připojení tak, jak je ukázáno na obrázku.
• Červený kabel je pro (+) pól a černý kabel je pro (-) pól. Nepřipojujte kabely do kontaktů s opačnou polaritou.
• Pokud připevňujete plazmový televizor na stěnový závěs, nejprve připojte reproduktorové kabely k plazmovému televizoru.
• Stiskněte páčku směrem dolů.
• Vsuňte kabel.
• Uvolněte páčku.

Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu.

Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii.

Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.
