РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TYSP65PV600 PANASONIC

Меры предосторожности

ПРЕДОСТЕРЕЖЕНИЕ

После установки акустических систем не пытайтесь перемещать плазменный телевизор, поднимая акустические системы.

- Установочные кронштейны могут быть повреждены, и это может привести к травме.

Не подвешивайте акустические системы.

- Если акустические системы упадут, это может привести к травме. Уделяйте особое внимание обеспечению безопасности детей.

Эти акустические системы сконструированы для использования только с плазменным телевизором.

- Если они подсоединяются к другому усилителю, убедитесь в том, что максимальная входная мощность на акустические системы находится в пределах их номинального уровня (15 Вт). Если уровень номинальной входной мощности превышается, это может привести к пожару.

Убедитесь в том, что во время установки все винты надежно завинчены.

- Убедитесь в том, что установка выполняется правильно, чтобы предотвратить отделение акустических систем и возможное причинение травмы.

Примечания относительно использования

1. При подсоединении к внешнему усилителю, у которого мощность превышает номинальную входную мощность для акустических систем, поддерживайте громкость усилителя на соответствующем низком уровне для защиты акустических систем от повреждения. Если при эксплуатации акустических систем возникнут какие-либо проблемы, отсоедините сетевой шнур усилителя и проконсультируйтесь с квалифицированным специалистом по техническому обслуживанию.

2. Не располагайте акустические системы в следующих местах:

- Местах, которые подвержены воздействию прямого солнечного света

• Вблизи обогревателей или других источников тепла

• Местах с высокой влажностью

1. Этот телевизор оснащен акустическими системами с магнитным экранированием. Однако будьте внимательны, чтобы не расположить его вблизи ЭЛТ или плазменного телевизора, так как это может вызвать цветовые помехи.

2. Для очищения акустических систем протрите их мягкой тканью. Если они сильно загрязнены, протрите их тканью, смоченной небольшим количеством бытового моющего средства, а затем вытрите насухо другой тканью.

- Не используйте растворители, такие как спирт или разбавитель.

- При использовании химически обработанной ткани следуйте инструкции, поставляемой с упаковкой ткани.

Принадлежности

Установочные кронштейны А......(4)		Установочные кронштейны В(правый) ......(2)(левый) ......(2)ЛевыйПравый		Установочные кронштейны С......(2)
Винты установочных кронштейнов ...... (28)	Крепежные винты......(4)		Губки......		Кабели акустической системы (25 см) ... (2)

Предостережение

Перед прикреплением плазменного телевизора к настенному кронштейну установите на плазменный телевизор громкоговорители.

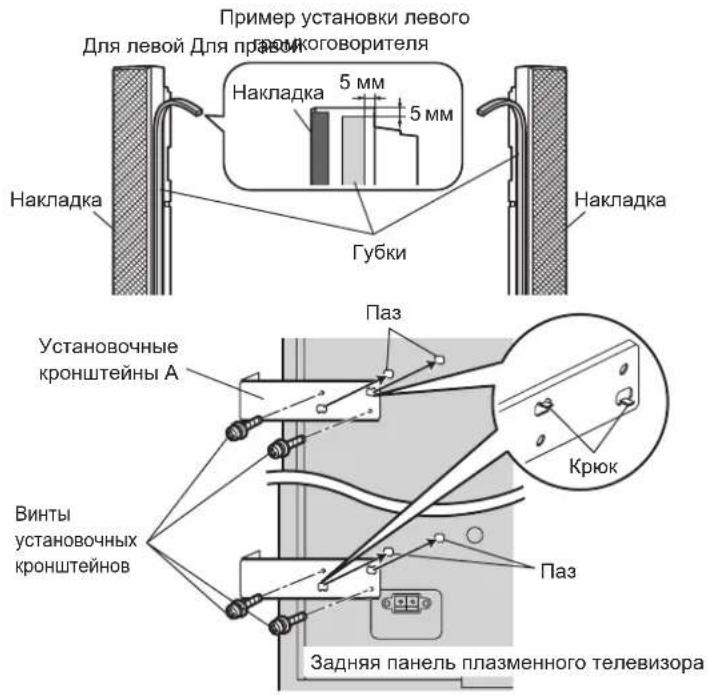

Пример установки левого для левой Для правикоговорителя Накладка 5 мм 5 мм Накладка Губки Установочные кронштейны А Паз Крюк Винты установочных кронштейнов Паз Задняя панель плазменного телевизора

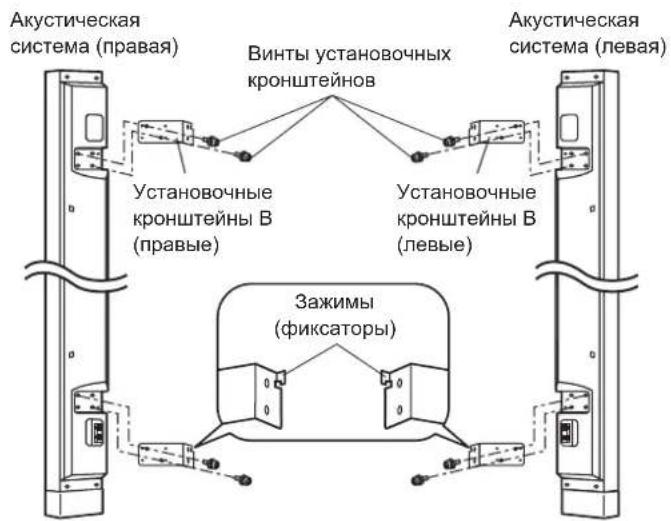

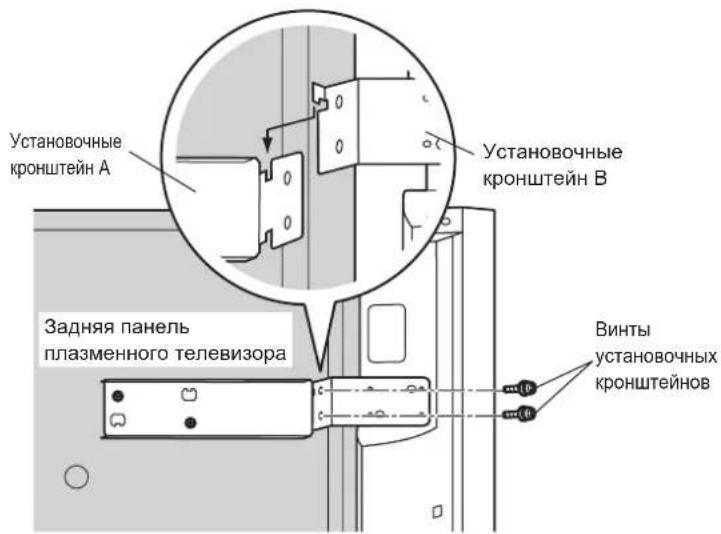

Установочные кронштейн А Установочные кронштейн В Задняя панель плазменного телевизора Винты установочных кронштейнов

1. Прикрепите губки к акустическим системам.

2. Прикрепите губки к поверхностям, которые контактируют с плазменным телевизором.
   • Перед прикреплением губок очистите поверхности.

3. Прикрепите кронштейны А к плазменному телевизору.

(Четыре кронштейна А для левой, правой, верхней и нижней панелей)

• Вставьте каждый крюк в паз плазменного телевизора и надежно закрепите с помощью двух винтов.

1. Прикрепите кронштейны В к акустическим системам.

(Четыре кронштейна В для левой, правой, верхней и нижней панелей)

Предостережение

• Сверху совместите с зажимами (фиксаторами).

• Левые и правые кронштейны отличаются, так что внимательно проверьте, пожалуйста, при установке.

• Вставьте зажимы кронштейнов В в кронштейны А (на стороне плазменного телевизора).

Закрепите кронштейн А и В с помощью винтов установочных кронштейнов.

Примечание

Во время закрепления кронштейнов А и В подрегулируйте положение плазменного телевизора и акустических систем (передняя поверхность и высота).

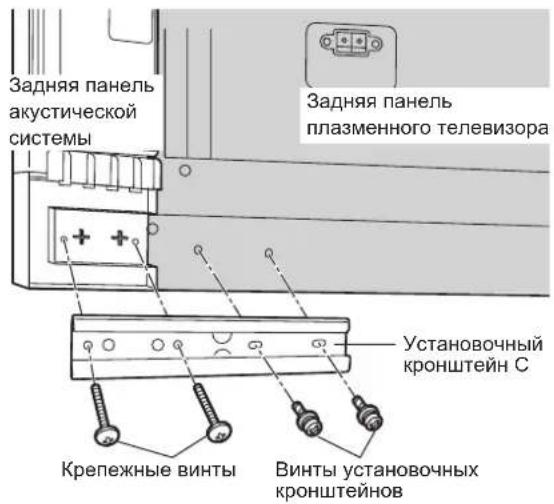

Задняя панель акустической системы Задняя панель плазменного телевизора Установочный кронштейн С Крепежные винты Винты установочных кронштейнов

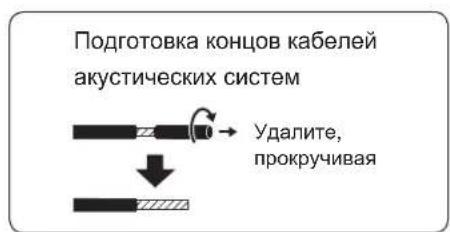

Подготовка концов кабелей акустических систем Удалите, прокручивая

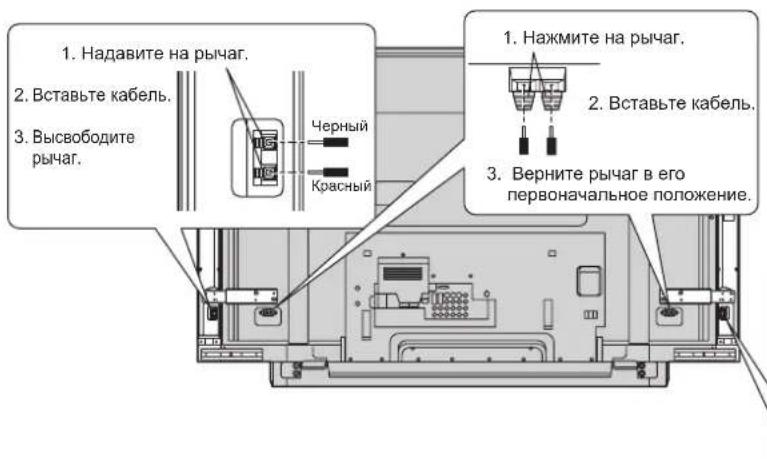

1. Надавите на рычаг. 2. Вставьте кабель. 3. Высвободите рычаг. Черный Красный 1. Нажмите на рычаг. 2. Вставьте кабель. 3. Верните рычаг в его первоначальное положение.

5. Прикрепите кронштейны С

- Чтобы прикрепить к каждой акустической системе, используйте крепежные винты. Чтобы прикрепить к плазменному телевизору, используйте винты установочных кронштейнов.

6. Подсоедините кабели акустических систем.

• После подготовки концов кабелей акустических систем для правой и левой акустической системы, подсоедините их, как показано на рисунке.
• Красный кабель предназначен для полярности (+), а черный кабель предназначен для полярности (-). Не подсоединяйте кабели к неправильным поляростям.
• Если плазменный телевизор прикрепляется к кронштейну для крепления на стену, сначала подсоедините кабели акустических систем к плазменному телевизору.

1. Надавите на рычаг. Красный Черный 2. Вставьте кабель. 3. Высвободите рычаг.

Информация по обращению с отходами для стран, не входящих в Европейский Союз

Действие этого символа распространяется только на Европейский Союз.

Если Вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.
