• Um das Display abzunehmen, müssen Sie es ca. 4 cm anheben. Befestigung21 Nederlands Waarschuwing De montage, uitbreiding van aangesloten apparatuur en verwijdering mogen uitsluitend door een vakkundige installatiemonteur worden uitgevoerd.

• Bij een verkeerde montage kan de apparatuur vallen met letsel tot gevolg. Bevestig de apparatuur niet op een plaats die het gewicht niet kan dragen.

• Als de montageplaats niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg. Neem een bepaalde veiligheidsmarge in acht wanneer u de sterkte van de montagewand bepaalt.

• Als de wand niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg. Demonteer de muurbevestigingssteun niet en maak geen aanpassingen.

• Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg. Zorg ervoor dat de montageplaats sterk genoeg is voor langdurig gebruik.

• Als na langdurig gebruik de sterkte onvoldoende is, kan het plasmascherm vallen, waardoor letsel kan worden veroorzaakt. Let op Gebruik geen andere plasmaschermen dan deze die in de catalogus staan aangegeven.

• Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg. Monteer het plasmascherm niet op een andere manier dan in deze instructies uiteen wordt gezet.

• Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg. Monteer de plasmatelevisie niet naar boven of naar de zijkant gericht, of ondersteboven.

• Dit kan resulteren in oververhitting van de inwendige onderdelen van het plasmascherm met brand tot gevolg. Bevestig de apparatuur niet op een plaats die blootgesteld staat aan vocht, stof, rook, stoom of hitte.

• Dit kan een nadelige invloed hebben op het plasmascherm en kan tevens brand of een elektrische schok veroorzaken. Blokkeer de ventilatiegaten niet. Als u de muurbevestigingssteun gebruikt, blokkeer dan de ruimte tussen de achterkant van het plasmascherm en de wand niet.

• Dit kan resulteren in inwendige oververhitting met brand tot gevolg. Zorg voor ten minste 10 cm ruimte boven, onder, links en rechts van het plasmascherm. Zorg ook voor enige ruimte aan de achterkant.

• Daarmee voorkomt u oververhitting met mogelijk brand als gevolg. Voor de montage en het verplaatsen van het plasmascherm zijn minimaal twee personen nodig.

• Dit om te voorkomen dat het plasmascherm valt en letsel veroorzaakt. Gebruik voor de installatie de speciaal hiervoor bestemde onderdelen.

• Het plasmascherm kan anders van de muur vallen en/of beschadigd raken, met mogelijk persoonlijk letsel tot gevolg. Bevestig de bevestigingsschroeven en het netsnoer op zo’n manier dat ze geen contact maken met onderdelen in de muur.

• Bij contact met metalen voorwerpen in de muur kan er sprake zijn van een elektrische schok. Verwijder bij verwijdering van het plasmascherm ook de muurbevestigingssteunen.

• U bezeert zich anders wellicht aan de steunen. Belangrijke opmerkingen betreffende de behandeling

1) Ga zorgvuldig te werk wanneer u een plaats uitzoekt voor het plasmascherm, want het scherm kan

verkleuren of vervormd raken als gevolg van licht of warmte wanneer het in direct zonlicht of in de buurt van een verwarmingsradiator wordt geplaatst.

2) Reinig de muurbevestigingssteun door deze schoon te vegen met een zachte droge doek (van katoen, flanel

e.d.). Om hardnekkig vuil te verwijderen gebruikt u een sopje van wat neutraal wasmiddel, om daarna de steun goed af te drogen met een droge doek. Gebruik geen benzeen, thinner of meubelwas, aangezien die de deklaag kunnen doen afbladderen. (Aanwijzingen voor het reinigen van het plasmascherm vindt u in de handleiding van het scherm. Als u een chemisch reinigingsdoekje gebruikt, volgt u de aanwijzingen behorend bij dat doekje.)

3) Bevestig geen kleefband of stickers op het product. Deze kunnen de afwerking van de

muurbevestigingssteun beschadigen. Voorkom langdurige aanraking met rubber of plastic voorwerpen. (Dergelijke stoffen kunnen de afwerking aantasten.)

4) Het paneel van het plasmascherm is van glas. Oefen er geen grote druk op uit en stel het niet bloot aan

harde aanrakingen. Let op: Deze steun is alleen bedoeld voor plasmaschermen van Panasonic (zie pagina 71). Bij gebruik in combinatie met andere apparatuur kan de montage onstabiel zijn met mogelijk letsel tot gevolg. INSTALLATIE DOOR EEN VAKMAN IS VEREIST. PANASONIC IS NIET AANSPRAKELIJK VOOR EVENTUELE MATERIËLE BESCHADIGINGEN EN/ OF ERNSTIG LETSEL INCLUSIEF FATAAL, ALS GEVOLG VAN ONJUIST INSTALLEREN OF ONJUIST HANTEREN. Veiligheidsmaatregelen22 Nederlands Voorzorgsmaatregelen betreffende de montage van de muurbevestigingssteun ♦ De muurbevestigingssteun wordt gebruikt om het plasmascherm aan een verticale muur te hangen. U mag de plasmatelevisie uitsluitend aan een verticale muur hangen. ♦ Om een correcte werking te verkrijgen en storingen te voorkomen, mag u het plasmascherm niet op een van de volgende plaatsen ophangen.

• In de buurt van sprinklerinstallaties of rookmelders

• Op plaatsen waar de apparatuur staat blootgesteld aan trillingen of schokken

• Op plaatsen die blootgesteld staan aan de warme lucht die door verwarmingsapparatuur wordt afgegeven

• Op plaatsen waar zich condensdruppels van een airconditioner of ander apparaat kunnen vormen ♦ Gebruik de juiste montagematerialen en werkwijzen om de plasmatelevisie te bevestigen. ♦ Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, die geschikt zijn voor het wandmateriaal (hout, stalen frame, beton, enz.) waarop u de steun monteert.

Zorg voor een goede luchtcirculatie zodat de omgevingstemperatuur van de apparatuur niet hoger wordt dan 40 °C

Indien dit wel gebeurt, kunnen de inwendige onderdelen te heet worden met een defect tot gevolg. ♦ Leg een zachte deken of doek op de vloer zodat het plasmascherm en de vloer niet worden beschadigd tijdens het monteren en opstellen. ♦ Let er bij het vastdraaien van de schroeven en bouten op dat deze niet te los, maar ook niet te strak worden aangedraaid. ♦ Gebruik een gemakkelijk bereikbaar stopcontact voor het aansluiten van het netsnoer van het plasmascherm. ♦ Neem afdoende maatregelen om een veilige werkomgeving rondom u te creëren voor het uitvoeren van de installatiewerkzaamheden. ♦ Installeer het plasmascherm niet onder plafondlampen (spotlights, halogeenlampen, enzovoort) die veel warmte afgeven. De kunststof onderdelen van de behuizing kunnen anders vervormen of beschadigd raken. Onderdelen Onderdelen voor montage van de muurbevestigingssteun

Boven- en onderprofielen (2)

Schroef voor montage van de steun (4) M5×10 Onderdelen voor de bevestiging Gemonteerde steun

Inbusbout met plat verzonken kop (4) M8×32

Bevestigingsschroef voor het scherm (2) M5×10

Inbussleutel (bijgeleverd gereedschap) (1)

Isolatiebus (4) [De afbeeldingen in deze handleiding dienen slechts tot voorbeeld.]23 Nederlands

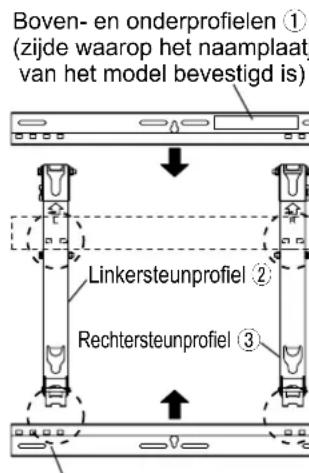

• Monteer de steun overeenkomstig de afmetingen van het plasmascherm. Houd het boven- en onderprofiel

steunprofiel zoals in de afbeelding weergegeven. Plaats de uitstekende delen (lipjes) van het linker- en rechtersteunprofiel in de uitsparingen van het boven- en onderprofiel (twee posities rechts en twee posities links), en zet de profielen vast met de steunmontageschroeven

• Houd het linker- en rechtersteunprofiel vast als u met de gemonteerde muurbevestigingssteun werkt. Als u het boven- en onderprofiel vasthoudt, kan deze eenheid vervormd raken.

2. De sterkte van de bevestigingspunten controleren

De muurbevestigingssteun weegt ongeveer 3,2 kg. Kijk in de bedieningshandleiding bij het plasmascherm hoe zwaar het scherm is dat u wilt bevestigen aan de steun.

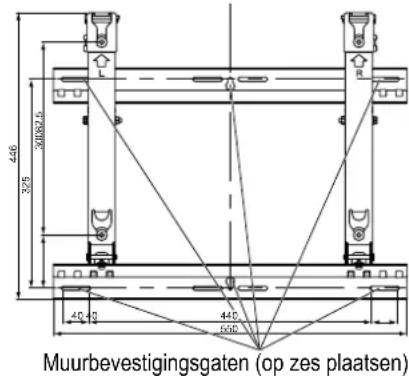

Bekijk de schematische tekening van de muurbevestigingssteun (rechts) en controleer de sterkte van de muur op de zes aangegeven bevestigingspunten. Als de muur niet sterk genoeg is op een van deze punten, moet de muur worden versterkt. Eenheid: mm

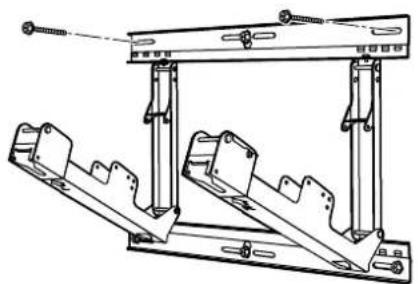

Muurbevestigingsgaten (op zes plaatsen) Gebruik alle schroeven om de steun goed te bevestigen. Opmerkingen

• Aan de boven- en onderkant van de muurbevestigingssteun bevinden zich twee maal vijf voorgeboorde bevestigingsgaten. Gebruik de extra gaten als de muur is gemaakt van hout of ander materiaal dat wellicht onvoldoende sterk is voor bevestiging van de steun aan de zes punten die u rechts ziet. Houd er echter rekening mee dat bij sommige muren, afhankelijk van het materiaal van de muur, barsten kunnen optreden als de schroeven te dicht bij elkaar worden aangebracht.

• Bevestig of plaats geen andere producten dan het plasmascherm op de steun.

• Raadpleeg de schematische tekening (op pagina 71) voor de precieze bevestigingspunten van het plasmascherm.

3. De muurbevestigingssteun bevestigen aan de

• Soms is het noodzakelijk schroeven of moeren in de muur aan te brengen voordat u de muurbevestigingssteun kunt bevestigen, bijvoorbeeld omdat de muur van beton is. Bepaal dan waar deze moeten komen door de steun tegen de muur te houden of bereken de plaats op basis van de schematische tekening. Zet vervolgens de schroeven of moeren met een nominale diameter van 6 mm (of gelijkwaardig) in de muur vast. Als u de schroeven in de wand draait, zorg er dan voor dat ze 10 tot 15 mm uit de wand uitsteken.

• Gebruik voor montage aan de wand in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, die geschikt zijn voor het wandmateriaal waarop u de steun monteert.

• Zet de bouten op minimaal zes punten vast.

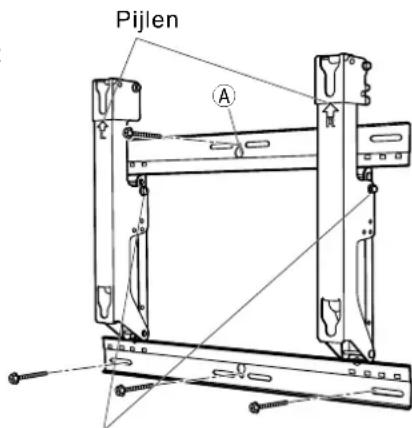

Controleer de sterkte van de montageschroeven. Gebruik schroeven die sterk genoeg zijn. Pijlen

Bevestig de muurbevestigingssteun zodanig dat de pijlen op de steun omhoog wijzen.

Draai eerst de schroef in het gat midden bovenin vast

Gebruik een waterpas om te zorgen dat de steun precies horizontaal loopt en schroef dan de steun op zijn plaats vast via de drie schroefgaten aan de onderkant.

Verwijder de stelschroeven uit de linker en rechter steunprofielen

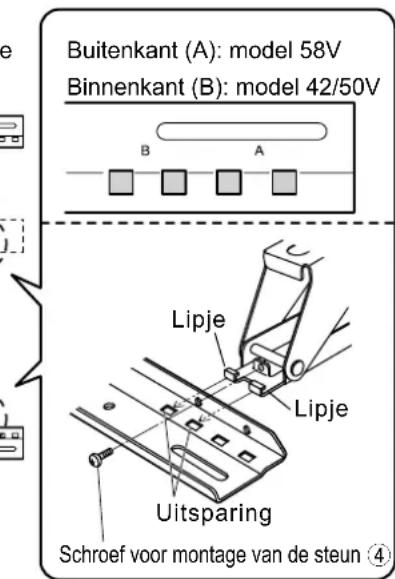

omlaag. Montageprocedure Uitsparing Schroef voor montage van de steun

Binnenkant (B): model 42/50V Buitenkant (A): model 58V Lipje Lipje Boven- en onderprofielen Boven- en onderprofielen Rechtersteunprofiel

Linkersteunprofiel (zijde waarop het naamplaatje van het model bevestigd is)24 Nederlands

Schroef de steun op zijn plaats vast met schroeven in de resterende twee schroefgaten aan de bovenkant.

Gebruik nu de stelschroeven die u had verwijderd, om de juiste hoekinstelling van stap 4 te verrichten.

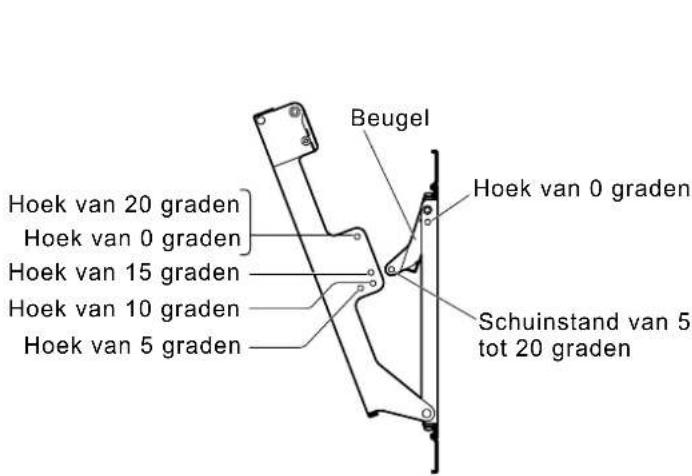

U kunt de steun instellen op een hoek van 0, 5, 10, 15 of 20 graden. De muurbevestigingssteun wordt vanaf de fabriek geleverd in de “Hoek van 0 graden” stand. Om een andere hoek te kiezen, gebruikt u de stelschroeven om de stand van de beugel aan te passen.

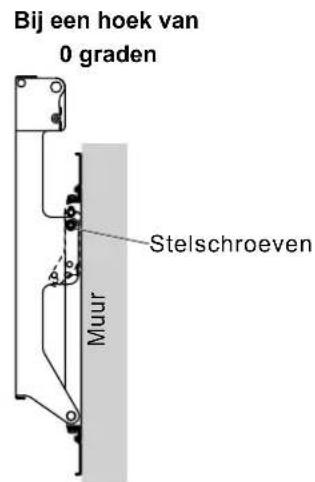

(Schroefkracht: 1,2 - 1,5 N•m) Bij een hoek van 0 graden Stelschroeven Muur Bij een hoek van 15 graden Muur Opmerking

• Bij sommige typen HDMI-kabels (RP-CDHG80 of RP-CDHG100) of PC-kabels, kan de kabel de wand raken en schade toebrengen aan de HDMI-aansluiting of de PC-ingangsaansluiting op het plasmascherm. In dat geval dient u de hoek van de muurbevestigingssteun zo bij te stellen dat er geen gewicht aan de kabel komt te hangen.

5. Het plasmascherm voorbereiden

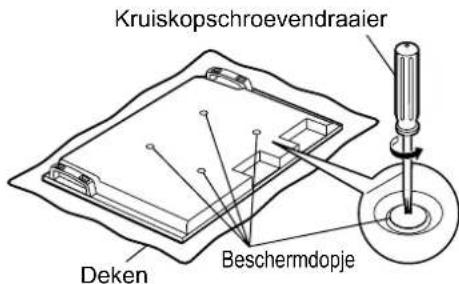

De isolatiebussen plaatsen

Leg de voorzijde van het plasmascherm op een schone doek waarop geen vuil of voorwerpen liggen, en volg de onderstaande procedure. Als het plasmascherm uitstekende delen heeft, pas dan op dat die niet bekrast of beschadigd raken.

Verwijder de vier doppen van het plasmascherm met een kruisk opschroevendraaier. Opmerking

• Bewaar de verwijderde doppen op een veilige plaats. (U hebt ze nodig als u de voetsteun wilt gebruiken.)

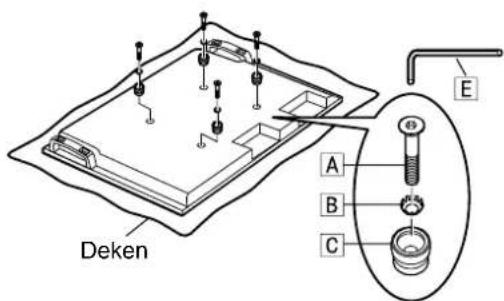

Bevestig met de bijgeleverde inbussleutel

de 4 inbusbouten met plat verzonken kop

en de 4 isolatiebussen

die zijn bijgeleverd, op de plaatsen waar de doppen zijn verwijderd, zoals getoond in de afbeelding rechts. (Schroefkracht: 3 - 4 N•m) Montageprocedure Kruiskopschroevendraaier Deken Beschermdopje Deken Hoek van 20 graden Hoek van 0 graden Beugel Hoek van 0 graden Schuinstand van 5 tot 20 graden Hoek van 15 graden Hoek van 10 graden Hoek van 5 graden25 Nederlands

6. Het plasmascherm aan de

muurbevestigingssteun bevestigen en aansluiten op de andere componenten

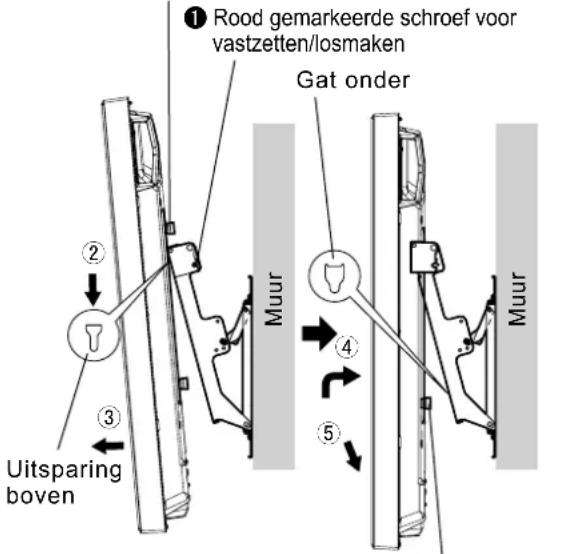

Verwijder de rood gemarkeerde draaischroeven voor het bevestigen/losmaken links en rechts (één links en één rechts).

Steek de bovenste isolatiebussen van het plasmascherm in de uitsparingen aan de bovenkant van de muurbevestigingssteun en laat het plasmascherm iets zakken.

Trek het plasmascherm naar u toe (zie de afbeelding rechts) en sluit het aan op het netsnoer en de andere componenten.

Til het plasmascherm enigszins op als de aansluitingen zijn voltooid en steek de onderste isolatiebussen in de gaten onder in de muurbevestigingssteun.

Laat het plasmascherm vervolgens weer iets zakken. Uitsparing boven Bovenste isolatiebus

Rood gemarkeerde schroef voor vastzetten/losmaken Gat onder Onderste isolatiebus

• Als u het plasmascherm te ver optilt, tilt u de bovenkant uit de muurbevestigingssteun.

7. Het plasmascherm vastzetten

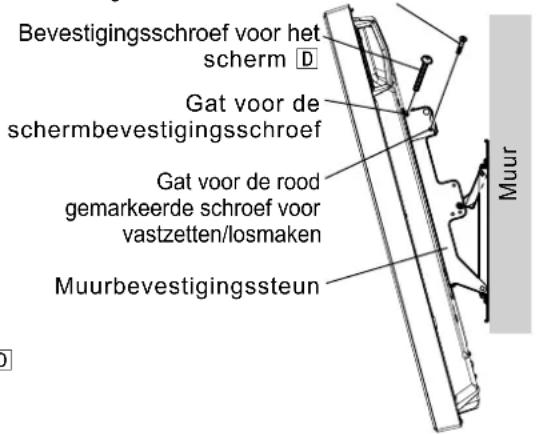

Steek de bijgeleverde schermbevestigingsschroeven

(2) in de schroefgaten aan de zijkant (links en rechts) van de muurbevestigingssteun om het scherm vast te zetten.

Draai de verwijderde rood gemarkeerde schroeven voor het vastzetten/losmaken stevig vast (één links en één rechts) in de schroefgaten van de rood gemaerkeerde schroeven voor vastzetten/losmaken aan de zijkant van de muurbevestigingssteun. (Schroefkracht: 1,2 - 1,5 N•m) Gat voor de schermbevestigingsschroef Bevestigingsschroef voor het scherm Gat voor de rood gemarkeerde schroef voor vastzetten/losmaken Muurbevestigingssteun

Rood gemarkeerde schroef voor vastzetten/losmaken Muur Opmerking

• Om te voorkomen dat het plasmascherm vrijkomt van de muurbevestigingssteun, dient u de schermbevestigingsschroeven

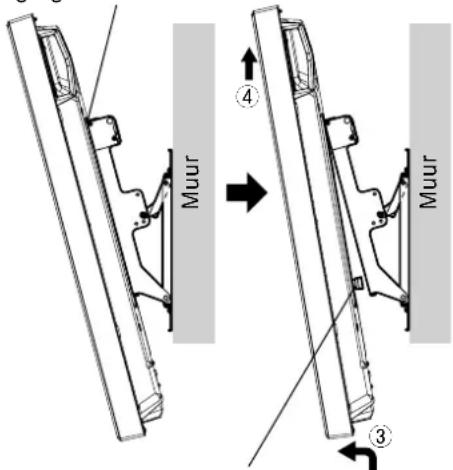

helemaal vast te schroeven (links en rechts). Het plasmascherm verwijderen van de muurbevestigingssteun

Verwijder de schermbevestigingsschroeven

(één links en één rechts) die zijn vastgezet aan de zijkanten van de muurbevestigingssteun.

Koppel het netsnoer en de kabels waarmee het plasmascherm aan andere apparatuur is gekoppeld, los.

Til het onderste deel van het plasmascherm op en trek het scherm naar u toe.

Verwijder de onderste isolatiebussen uit de uitsparingen en til het plasmascherm verder omhoog om ook de bovenste isolatiebussen uit de uitsparingen te kunnen verwijderen. Onderste isolatiebus Bevestigingsschroef voor het scherm
