BRUKSANVISNING TYWK42PR20 PANASONIC

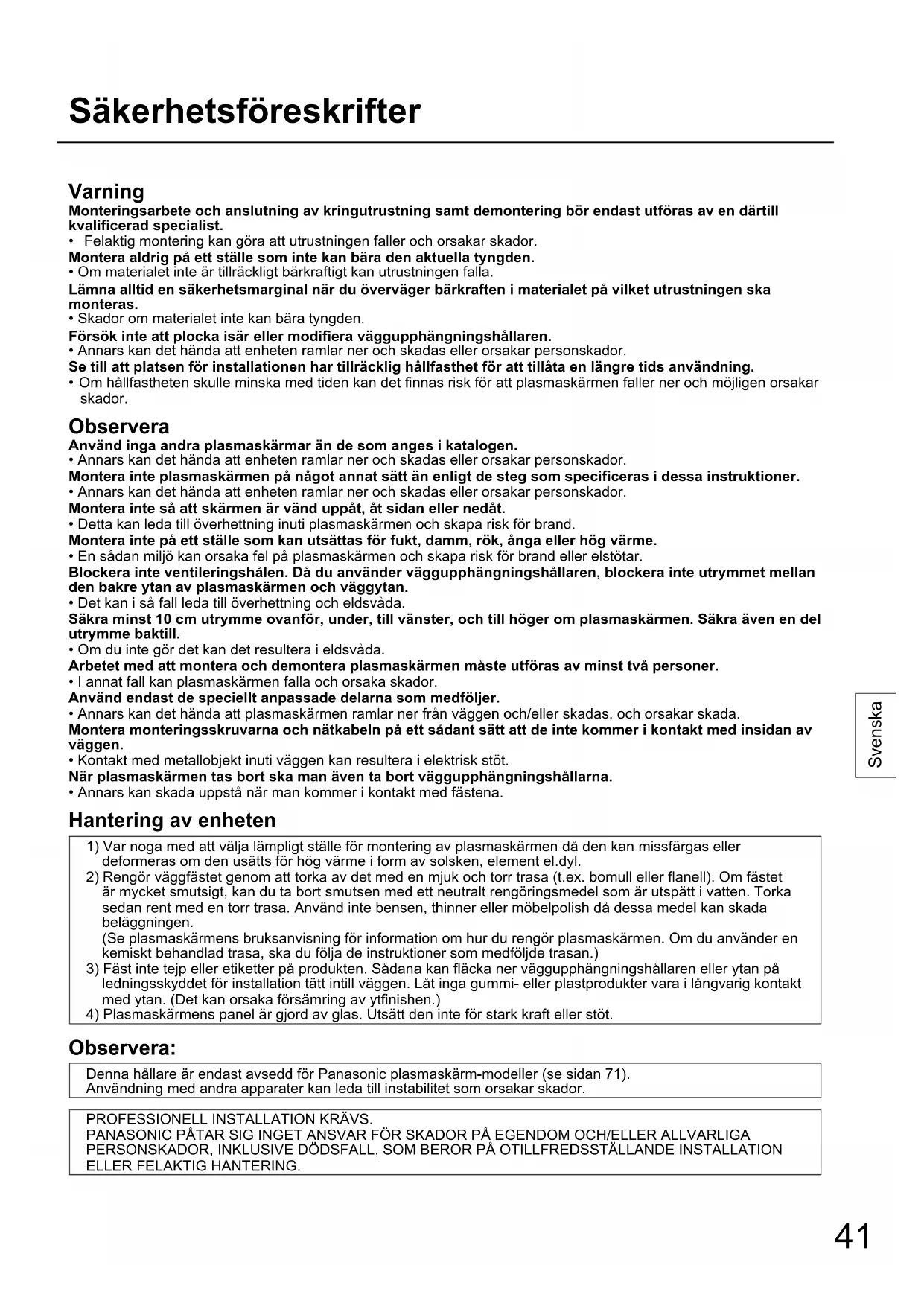

• Para extraer la pantalla de plasma es necesario levantarla aproximadamente 4 cm.41 Svenska Säkerhetsföreskrifter Varning Monteringsarbete och anslutning av kringutrustning samt demontering bör endast utföras av en därtill kvalificerad specialist.

• Felaktig montering kan göra att utrustningen faller och orsakar skador. Montera aldrig på ett ställe som inte kan bära den aktuella tyngden.

• Om materialet inte är tillräckligt bärkraftigt kan utrustningen falla. Lämna alltid en säkerhetsmarginal när du överväger bärkraften i materialet på vilket utrustningen ska monteras.

• Skador om materialet inte kan bära tyngden. Försök inte att plocka isär eller modifiera väggupphängningshållaren.

• Annars kan det hända att enheten ramlar ner och skadas eller orsakar personskador. Se till att platsen för installationen har tillräcklig hållfasthet för att tillåta en längre tids användning.

• Om hållfastheten skulle minska med tiden kan det finnas risk för att plasmaskärmen faller ner och möjligen orsakar skador. Observera Använd inga andra plasmaskärmar än de som anges i katalogen.

• Annars kan det hända att enheten ramlar ner och skadas eller orsakar personskador. Montera inte plasmaskärmen på något annat sätt än enligt de steg som specificeras i dessa instruktioner.

• Annars kan det hända att enheten ramlar ner och skadas eller orsakar personskador. Montera inte så att skärmen är vänd uppåt, åt sidan eller nedåt.

• Detta kan leda till överhettning inuti plasmaskärmen och skapa risk för brand. Montera inte på ett ställe som kan utsättas för fukt, damm, rök, ånga eller hög värme.

• En sådan miljö kan orsaka fel på plasmaskärmen och skapa risk för brand eller elstötar. Blockera inte ventileringshålen. Då du använder väggupphängningshållaren, blockera inte utrymmet mellan den bakre ytan av plasmaskärmen och väggytan.

• Det kan i så fall leda till överhettning och eldsvåda. Säkra minst 10 cm utrymme ovanför, under, till vänster, och till höger om plasmaskärmen. Säkra även en del utrymme baktill.

• Om du inte gör det kan det resultera i eldsvåda. Arbetet med att montera och demontera plasmaskärmen måste utföras av minst två personer.

• I annat fall kan plasmaskärmen falla och orsaka skador. Använd endast de speciellt anpassade delarna som medföljer.

• Annars kan det hända att plasmaskärmen ramlar ner från väggen och/eller skadas, och orsakar skada. Montera monteringsskruvarna och nätkabeln på ett sådant sätt att de inte kommer i kontakt med insidan av väggen.

• Kontakt med metallobjekt inuti väggen kan resultera i elektrisk stöt. När plasmaskärmen tas bort ska man även ta bort väggupphängningshållarna.

• Annars kan skada uppstå när man kommer i kontakt med fästena. Hantering av enheten

1) Var noga med att välja lämpligt ställe för montering av plasmaskärmen då den kan missfärgas eller

deformeras om den usätts för hög värme i form av solsken, element el.dyl.

2) Rengör väggfästet genom att torka av det med en mjuk och torr trasa (t.ex. bomull eller flanell). Om fästet

är mycket smutsigt, kan du ta bort smutsen med ett neutralt rengöringsmedel som är utspätt i vatten. Torka sedan rent med en torr trasa. Använd inte bensen, thinner eller möbelpolish då dessa medel kan skada beläggningen. (Se plasmaskärmens bruksanvisning för information om hur du rengör plasmaskärmen. Om du använder en kemiskt behandlad trasa, ska du följa de instruktioner som medföljde trasan.)

3) Fäst inte tejp eller etiketter på produkten. Sådana kan fläcka ner väggupphängningshållaren eller ytan på

ledningsskyddet för installation tätt intill väggen. Låt inga gummi- eller plastprodukter vara i långvarig kontakt med ytan. (Det kan orsaka försämring av ytfinishen.)

4) Plasmaskärmens panel är gjord av glas. Utsätt den inte för stark kraft eller stöt.

Observera: Denna hållare är endast avsedd för Panasonic plasmaskärm-modeller (se sidan 71). Användning med andra apparater kan leda till instabilitet som orsakar skador. PROFESSIONELL INSTALLATION KRÄVS. PANASONIC PÅTAR SIG INGET ANSVAR FÖR SKADOR PÅ EGENDOM OCH/ELLER ALLVARLIGA PERSONSKADOR, INKLUSIVE DÖDSFALL, SOM BEROR PÅ OTILLFREDSSTÄLLANDE INSTALLATION

ELLER FELAKTIG HANTERING.42

Svenska Beståndsdelar Försiktighetsåtgärder vid montering av väggupphängningshållaren ♦ Väggupphängningshållaren är avsedd för montering av en plasmaskärmenhet på en lodrät vägg för att titta på. Försök aldrig att montera på andra ytor.

Försäkra att plasmaskärmen fungerar på rätt sätt och ej utsätts för fel genom att undvika följande ställen för montering.

• Nära en sprinkler eller brand/rökdetektor

• Ställen som kan utsättas för stötar och vibrationer

• Nära högspänningskablar eller nätaggregat

• Nära källor för magnetism, värme, vattenånga eller sot

• Ställen som utsätts för luftutblås från värmeapparater

• Där droppar av kondens från en luftkonditioneringsanläggning eller annan enhet kan bildas ♦ Utför montering i enlighet med konstruktionen och materialen i väggen. ♦ Använd vanliga skruvar med en diameter på 6 mm, avsedda för materialet (trä, metall, betong osv) i väggen där fästet ska monteras. ♦ Försäkra god ventilation så att den omgivande temperaturen ej överstiger 40 °C. I annat fall kan det uppstå fel på plasmaskärmen beroende på överhettning. ♦ Lägg ut en mjuk filt eller tyg på golvet så att varken plasmaskärmen eller golvet får märken eller skrapas under arbetet med ihopsättning och installation. ♦ När delarna skruvas ihop bör du se till att skruvarna varken är alltför hårt eller för löst åtdragna. ♦ Se till att det finns ett lättillgängligt vägguttag för plasmaskärmens nätkabel. ♦ Vidtag tillräckliga åtgärder för att försäkra dig om att du har en säker omgivning när du utför installationsarbetet. ♦ Montera inte plasmaskärmen under taklampor (spotlights, halogenlampor, o.d.). Annars kan höljet böjas eller skadas av den höga värme som alstras. Delar som används för att montera väggfästet

Basens övre och undre beslag (2)

Fästbasens vänstra beslag (1)

Fästbasens högra beslag (1)

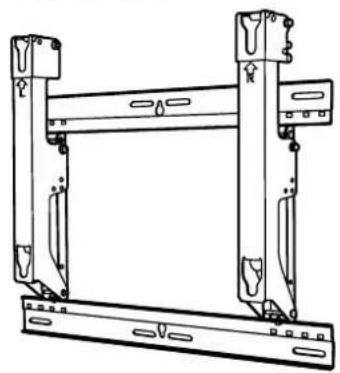

Skruv för montering av fixturen (4) M5×10 Monteringsdelar Vy av komplett fixtur

Försänkt insexskruv (4) M8×32

Skruv för att säkra enheten (2) M5×50

Insexnyckel (medföljande verktyg) (1)

Isoleringsdistans (4) [De bilder som visas i den här bruksanvisningen är bara avsedda för illustrativa syften.]43 Svenska

1. Montera väggfästet

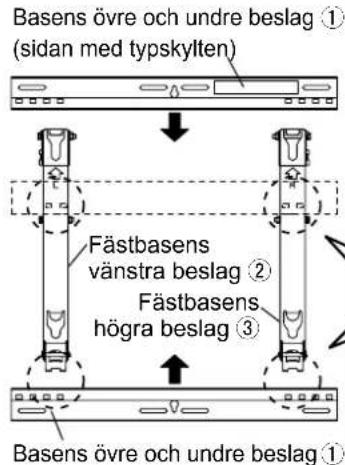

Montera det beroende på plasmaskärmens storlek. Placera basens övre och undre kopplingar

kopplingar så som visas i diagrammet. Sätt i de utskjutande delarna (flikarna) av basens vänster och höger kopplingar i utskärningarna i basens övre och undre kopplingar (två positioner till höger, och två till vänster), och säkra kopplingarna med skruvarna för montering av fixturerna

Håll fästbasens vänstra och högra kopplingar när du arbetar med det sammansatta väggfästet. Om man håller i basens övre och undre kopplingar kan det deformera enheten.

2. Kontrollera monteringsplatsens styrka

Väggfästet väger cirka 3,2 kg. Ta reda på plasmaskärmens vikt i dess bruksanvisning innan den monteras med väggfästet.

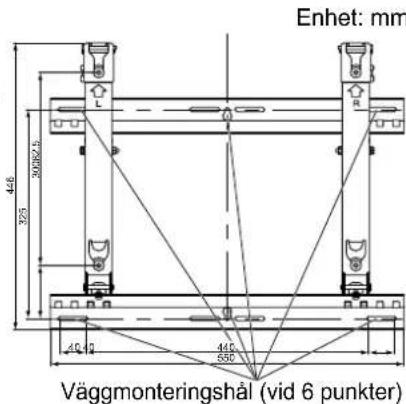

Se konturskissen av väggfästet som visas till höger och kontrollera väggens styrka vid de sex monteringspunkterna. Om styrkan hos någon av dessa punkter är för svag, måste lämpliga förstärkningsåtgärder utföras. Enhet: mm

Väggmonteringshål (vid 6 punkter) Använd skruvarna för att förankra fixturen. Anm.

• Det finns fem förborrade monteringshål i väggfästets övre del och ytterligare fem i dess undre del. Använd reservhålen om väggen består av trä eller annat material som inte ger tillräcklig monteringsstyrka så att lämplig montering inte kan utföras med de sex positionerna som visas till höger. Kom ihåg att beroende på monteringsytans material, kan det bildas sprickor om två monteringsskruvar sitter med för kort avstånd.

• Montera eller placera inte någon annan produkt än plasmaskärmen på fixturen.

• För information om de dimensioner som gäller när din plasmaskärm är monterad, se konturskissen (se sidan 71).

Montering av väggfästet på väggen Anm.

• Om det är nödvändigt att förankra skruvar eller muttrar i väggen innan väggfästet monteras i en vägg av betong eller andra liknande material ska hålen markeras genom att använda fixturen som mall eller mätas upp med ledning av konturskissten. Förankra sedan skruvar eller muttrar med en gängstorlek av 6 mm eller motsvarande. Om du bygger in skruvarna, se till så att de sticker ut från väggytan med 10 till 15 mm.

• Använd skruvar tillgängliga i handeln med en nominell diameter på 6 mm som passar för materialet/strukturen som väggmonteringsskruvar där du ska fästa väggfästet.

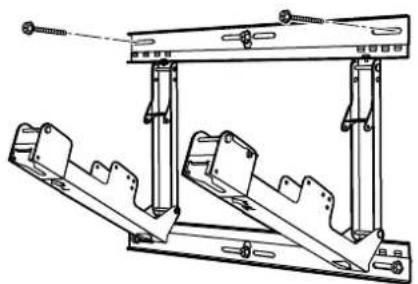

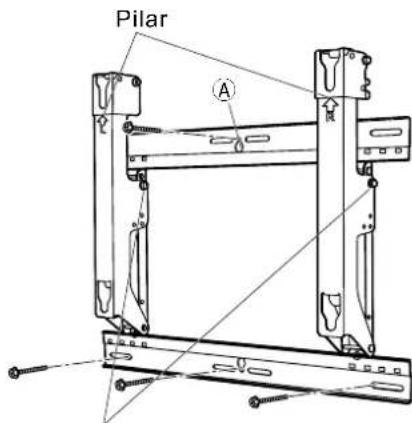

Kontrollera styrkan hos monteringsskruvarna. Använd skruvar som är tillräckligt starka. Pilar

Montera väggfästet så att dess pilar pekar uppåt.

Börja med att skruva i skruven i det övre centrumhålet

Använd ett vattenpass för att se till att fästet inte lutar, och skruva fast fästet på plats med hjälp av de tre skruvhålen i den undre delen.

Ta bort vinkeljusteringsskruvarna från fästbasens vänstra

beslag. Öppna fästbasens vänstra och högra beslag

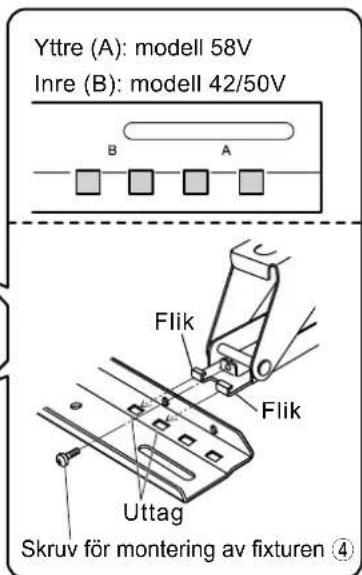

Monteringsprocedur Uttag Skruv för montering av fixturen

Inre (B): modell 42/50V Yttre (A): modell 58V Flik Flik Basens övre och undre beslag

Basens övre och undre beslag

Fästbasens högra beslag Fästbasens vänstra beslag (sidan med typskylten)44 Svenska

Använd de två återstående skruvhålen i den övre delen och skruva fast fästet på plats.

Använd vinkeljusteringsskruvarna, som togs bort, för att utföra vinkeljusteringen i steg 4.

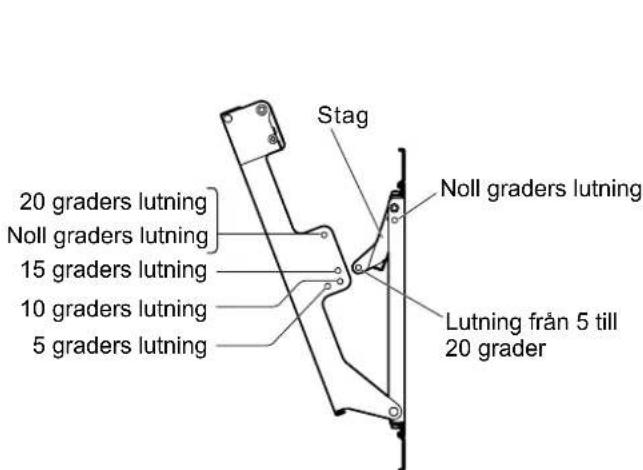

4. Justera väggfästets vinkel

Väggfästets vinkel kan justeras i fem olika positioner med 5 graders mellanrum från noll till 20 graders lutning. Väggfästet levereras från fabriken med noll graders lutning. Använd vinkeljusteringsskruvarna för att ändra stagets position och på så sätt ändra vinkeln.

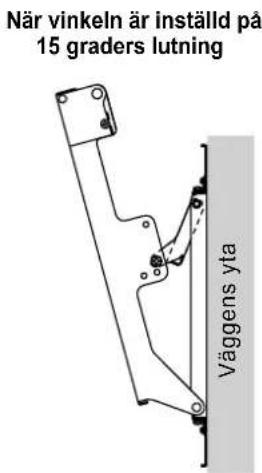

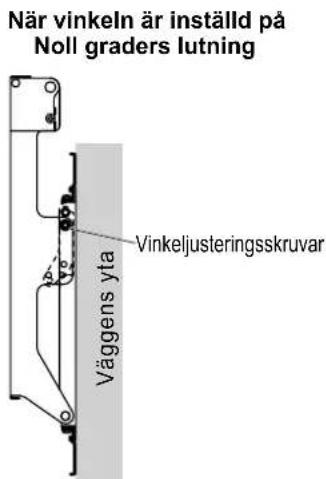

(Åtdragningsmoment: 1,2 till 1,5 N•m) När vinkeln är inställd på Noll graders lutning Vinkeljusteringsskruvar Väggens yta När vinkeln är inställd på 15 graders lutning Väggens yta Anm.

• Vid användning av vissa typer av HDMI-kablar (RP-CDHG80 eller RP-CDHG100) eller PC-kablar, kan det hända att kabeln kommer i kontakt med väggen och orsakar skada på HDMI-anslutningen eller PC-ingången på plasmaskärmen. Justera i så fall vinkeln på väggupphängningshållaren så att ingen vikt vilar på kabeln.

5. Förberedea plasmaskärmen

Fästa isoleringsdistanser

Placera plasmaskärmens frontyta på ett rent tyg som inte har någon smuts eller främmande föremål på sig, och följ proceduren nedan. Om plasmaskärmen har några utstickande delar, se till så att du inte skrapar eller skadar dem.

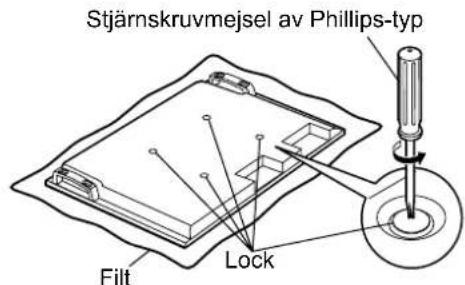

Ta bort de fyra skydden från plasmaskärmen med en stjärnskruvmejsel (Phillips). Stjärnskruvmejsel av Phillips-typ Filt Lock Filt Anm.

• Spara skydden som tagits bort på en säker plats. (De kommer att behövas om du använder piedestalen.)

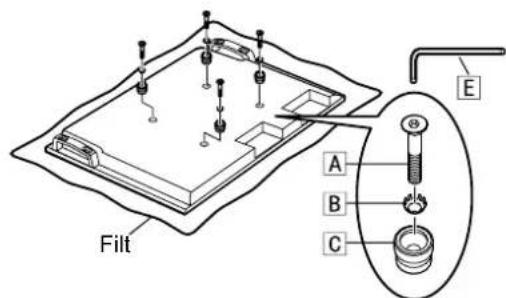

Använd den medföljande insexnyckeln

och sätt fast de 4 försänkta insexskruvarna

och 4 isoleringsdistanserna

på de ställen där skydden tagits bort. Se bilden till höger. (Åtdragningsmoment: 3 till 4 N•m) Monteringsprocedur 20 graders lutning Noll graders lutning Stag Noll graders lutning Lutning från 5 till 20 grader 15 graders lutning 10 graders lutning 5 graders lutning45 Svenska

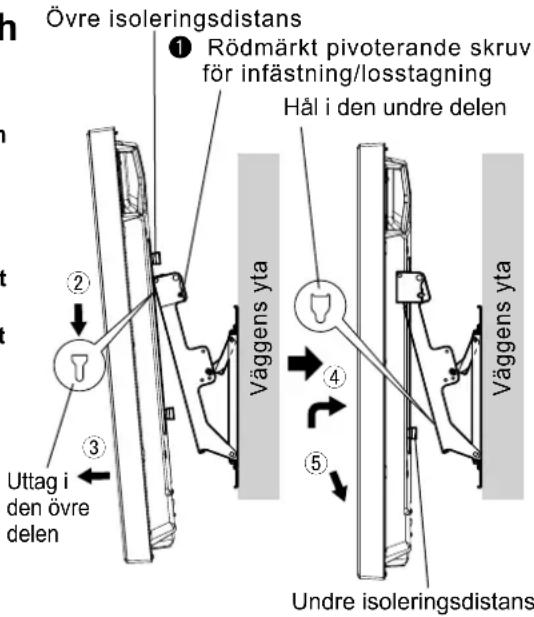

6. Montera plasmaskärmen på väggfästet och

ansluta den till de andra komponenterna

Tag bort de rödmärkta pivoterande skruvarna för infästning/ losstagning

på västra och högra sidan (en till vänster och en till höger).

För in isoleringsdistanserna överst på plasmaskärmen i uttagen överst på väggfästet och sänk sedan ned plasmaskärmen.

Dra plasmaskärmen mot dig enligt figuren till höger och anslut den till nätsladden och kablarna till andra komponenter.

När anslutningarna utförts lyfter du upp plasmaskärmen något och för in isolationsdistanserna nederst i hålen i väggfästets undre del.

Sänk sedan ned plasmaskärmen. Uttag i den övre delen Övre isoleringsdistans Rödmärkt pivoterande skruv för infästning/losstagning Hål i den undre delen Undre isoleringsdistans

Väggens yta Väggens yta Observera

• Om plasmaskärmen lyfts för högt, kommer dess övre del att lossa från väggfästet.

7. Infästning av plasmaskärmen

Montera tillbehören, skruvar för att säkra enheten

(2) i monteringshålen på skruvarna för att fästa enheten på båda sidor (vänster och höger) om väggfästet.

Dra fast de rödmärkta pivoterande skruvarna

för infästning/ losstagning något (en till höger och en till vänster) i monteringshålen för de rödmärkta pivoterande skruvarna för infästning losstagning på väggfästets sidor. (Åtdragningsmoment: 1,2 till 1,5 N•m) Hål för montering av skruvar för att säkra enheten Skruv för att säkra enheten Monteringshål för rödmärkt pivoterande infästnings/ losstagningsskruv Väggfäste

Rödmärkt pivoterande skruv för infästning/losstagning Väggens yta Anm.

• För att förhindra att plasmaskärmen lossnar från väggfästet måste skruvarna för att säkra enheten

dras åt ordentligt till deras bas på höger och vänster sida. Hur man tar bort plasmaskärmen från väggfästet

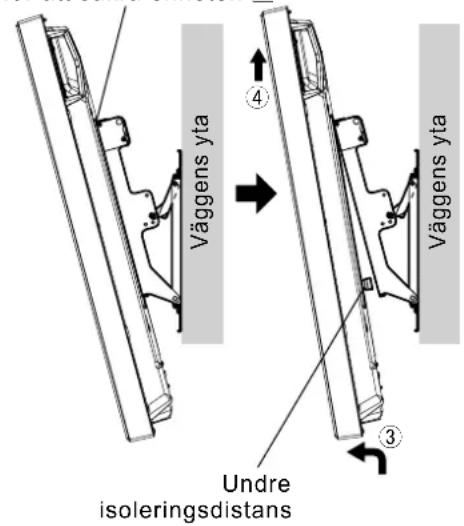

Avlägsna skruvarna för att säkra enheten

(en på vänster sida och en på höger sida) som är monterade på sidorna av väggfästet.

Lossa strömsladden och alla kablar som ansluter plasmaskärmen till de andra enheterna.

Samtidigt som du lyfter upp plasmaskärmens underkant, drar du plasmaskärmen utåt mot dig.

Efter att de undre isoleringsdistanserna avlägsnats, fortsätt lyfta upp plasmaskärmen och avlägsna den. Undre isoleringsdistans Skruv för att säkra enheten

Väggens yta Väggens yta Anm.
