「拉斯卡德不本体内部热已 、火災的原因之称的成加

一部のHDMIケーリル（RP-CDHG80、RP-CDHG100）或八CON用克一用使用場合、壁に克一用接触上
FRAZMADEISPLI本体のHDMI端子或八CON入力端子为伤的它か有。
它的等的场合是、克一用能加可不也壁掛金具的角度来调整以下

5. フラズマデイス克莱イ本体の準備

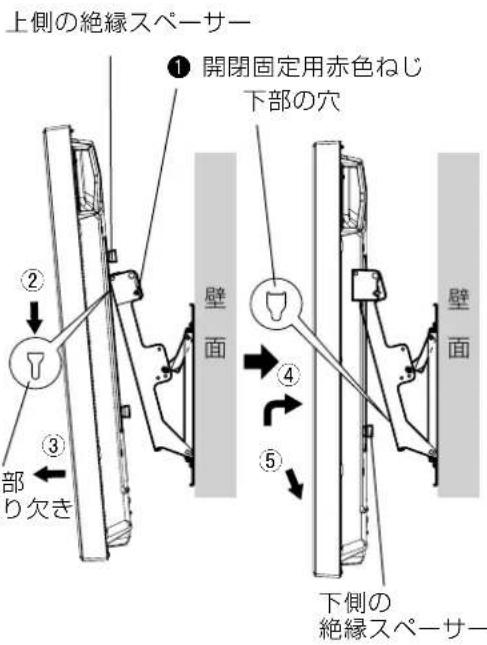

絕綠六一士一取付

取外上的卡普丁是大切保管上

FRAZMADEISPREL本体持上上士造是和、落下下之的原同。

7. フラズマデイス克莱イ本体の固定

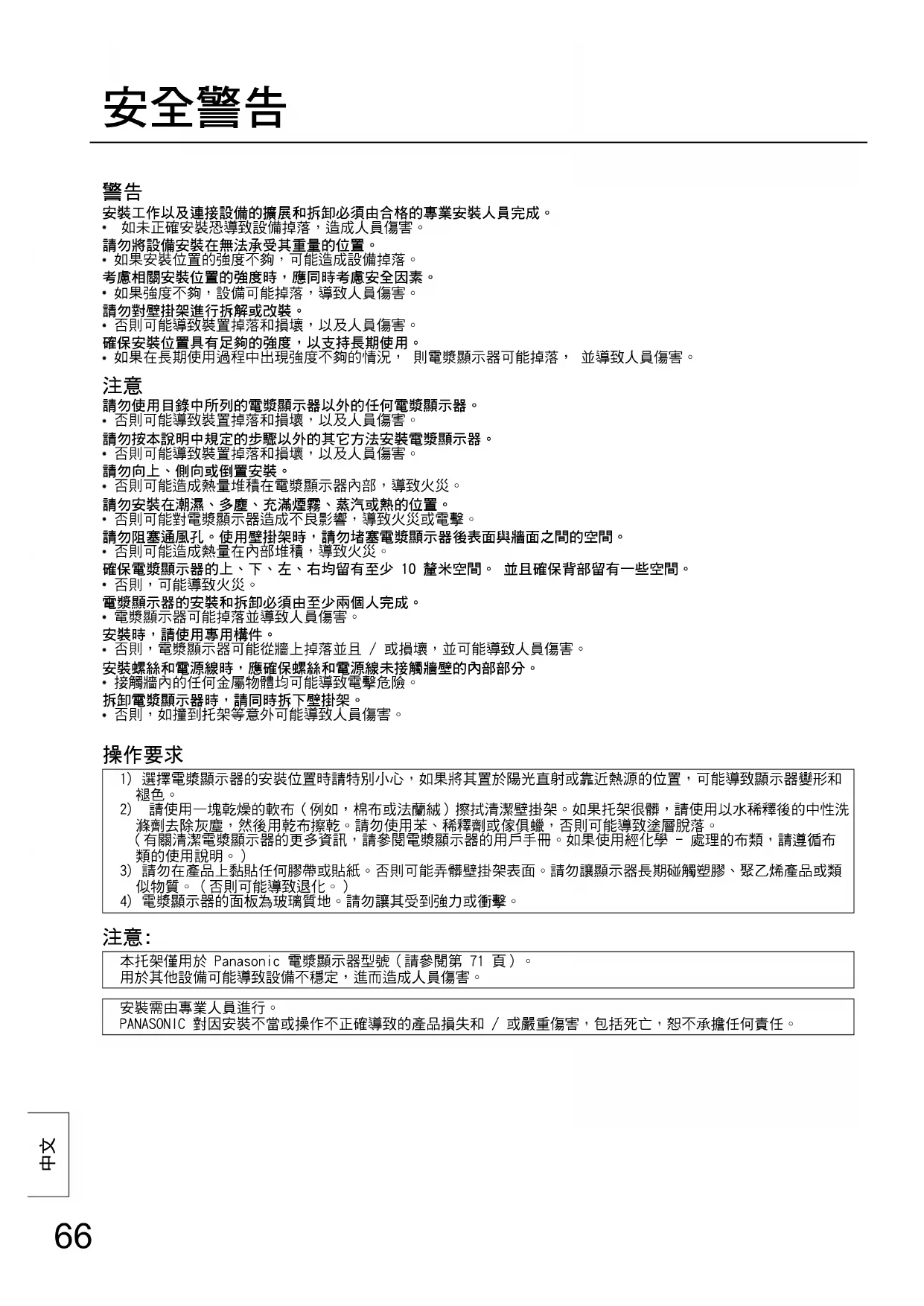

安裝工作以及連接設備的擴展和拆卸必須由合格的專業安裝人員完成。

如未正確安裝恐導致設備掉落，造成人員傷害。

請勿將設備安裝在無法承受其重量的位置。

• 如果安裝位置的強度不夠，可能造成設備掉落。

考慮相關安裝位置的強度時，應同時考慮安全因素。

·如果強度不夠，設備可能掉落，導致人員傷害。

請勿對壁掛架進行拆解或改裝。

·否則可能導致裝置掉落和損壞，以及人員傷害。

確保安裝位置具有足夠的強度，以支持長期使用。

·如果在長期使用過程中出現強度不夠的情況，則電漿顯示器可能掉落，並導致人員傷害。

注意

請勿使用目錄中所列的電獎顯示器以外的任何電獎顯示器。

·否則可能導致裝置掉落和損壞，以及人員傷害。

請勿按本說明中規定的步驟以外的其它方法安裝電漿顯示器。

·否則可能導致裝置掉落和損壞，以及人員傷害。

請勿向上、側向或倒置安裝。

• 否則可能造成熱量堆積在電漿顯示器內部，導致火災。

請勿安裝在潮濕、多塵、充滿煙霧、蒸汽或熱的位置。

• 否則可能對電漿顯示器造成不良影響，導致火災或電擊。

請勿阻塞通風孔。使用壁掛架時，請勿堵塞電漿顯示器後表面與牆面之間的空間。

• 否則可能造成熱量在內部堆積，導致火災。

確保電漿顯示器的上、下、左、右均留有至少10釐米空間。並且確保背部留有一些空間。

·否則，可能導致火災。

電漿顯示器的安裝和拆卸必須由至少兩個人完成。

·電漿顯示器可能掉落並導致人員傷害。

安裝時，請使用專用構件。

·否則，電漿顯示器可能從牆上掉落並且／或損壞，並可能導致人員傷害。

安裝螺絲和電源線時，應確保螺絲和電源線未接觸牆壁的內部部分。

·接觸牆內的任何金屬物體均可能導致電擊危險。

拆卸電漿顯示器時，請同時拆下壁掛架。

·否則，如撞到托架等意外可能導致人員傷害。

操作要求

1）選擇電漿顯示器的安裝位置時請特別小心，如果將其置於陽光直射或靠近熱源的位置，可能導致顯示器變形和褪色。
2) 請使用一塊乾燥的軟布（例如，棉布或法蘭絨）擦拭清潔壁掛架。如果托架很髒，請使用以水稀釋後的中性洗滌劑去除灰塵，然後用乾布擦乾。請勿使用苯、稀釋劑或傢俱蠟，否則可能導致塗層脫落。（有關清潔電獎顯示器的更多資訊，請參閱電獎顯示器的用戶手冊。如果使用經化學－處理的布類，請遵循布類的使用說明。）
3）請勿在產品上黏貼任何膠帶或貼紙。否則可能弄髒壁掛架表面。請勿讓顯示器長期碰觸塑膠、聚乙烯產品或類似物質。（否則可能導致退化。）
4）電漿顯示器的面板為玻璃質地。請勿讓其受到強力或衝擊。

注意：

本托架僅用於 Panasonic電漿顯示器型號（請參閱第71頁）。

用於其他設備可能導致設備不穩定，進而造成人員傷害。

安装需由專業人員進行。

PANASONIC對因安裝不當或操作不正確導致的產品損失和/或嚴重傷害，包括死亡，恕不承擔任何責任。

壁挂架的装配零件

① 底座上下配件(2)

② 托架底座左側配件(1)

③ 托架底座右側配件(1)

④ 固定裝置的裝配螺絲(4) M5×10

安装所需的零件

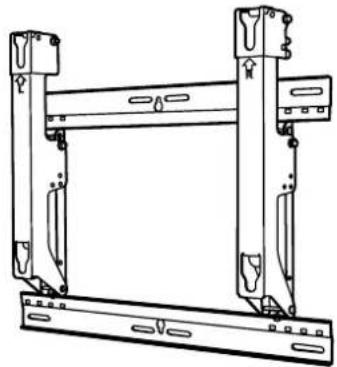

完全組裝好的固定裝置視圖

A 六角埋孔螺絲(4) M8×32	D 裝置固定螺絲(2) M5×50
B 蝶形帶齒墊圈(4)	E 六角扳手(隨附於工具中)(1)
C 絕緣墊片(4)

[本手冊中所示圖像僅作為演示使用。]

壁掛架的安裝注意事項

壁掛架用來協助漿電漿顯示器設備安裝到一個垂直的牆面上進行觀看。請勿將其安裝到垂直牆面外的其他表面上。
為確保電漿顯示器的性能並避免任何麻煩，請勿將其安裝到任何以下位置。

噴水器或火災／煙霧探測器周圍

可能受到於震動或衝擊的位置

·高壓電線或動態電源周圍

磁源、熱源、水蒸汽或煙灰周圍

暴露於加熱設備排氣孔的位置

空调或其他装置可能形成凝露的位置

使用適合安裝位置的結構和材料進行安裝。
使用市場上可以買到的適合托架安裝牆面材料（木、鋼架、混凝土等）的螺絲，螺絲的公稱直徑為6毫米。
確保空氣流通良好，保證環境溫度不超過 40^ 。

否則，可能造成熱量在電漿顯示器內部堆積，導致顯示器功能失常。

安裝時，請在地板上鋪一塊軟毯或布，以免装配或安裝時刮傷電漿顯示器和地面，或在上面留下痕跡。
栓緊零件時，確保螺絲未出現栓聚力度不夠或過度固定的情況。
請將電漿顯示器的電源插頭連接至容易拔插的電源插座上。
安裝過程中應特別小心，確保周圍安全。
請勿將電漿顯示器安裝在吊燈下方（聚光燈、鹵素燈等）。

否則，機架可能因高熱導致彎曲或損壞。

1. 裝配壁掛架

·根據電漿顯示器的尺寸來裝配。

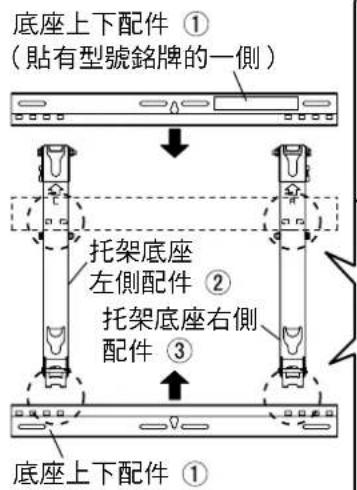

按图中所示位置摆放底座上下配件 ① 和底座左侧 ② 和右侧 ③ 配件。

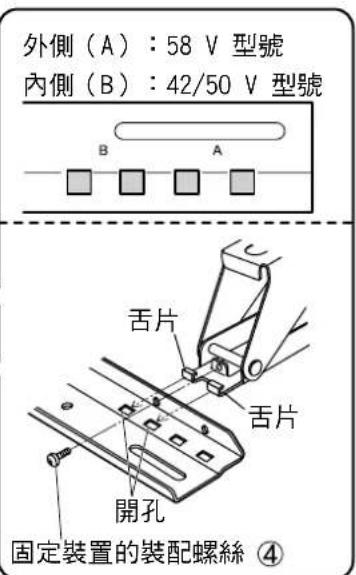

將底座左右配件的突出部分（舌片）插入底座上下配件（左右各兩個位置）的開孔中，並使用裝配固定螺絲 ④ 固定配件（4）。（鎖緊扭力：1.2 至 1.5 Nm ）

備註

• 操作裝配好的壁掛架時，請握住托架底座的左右配件。如握住底座上下配件可能導致裝置變形。

2. 檢查安装位置的強度

單位：毫米

① 壁掛架約重3.2公斤。

請參閱電漿顯示器的使用手冊，查看欲安裝到壁掛架上的電漿顯示器裝置的重量。

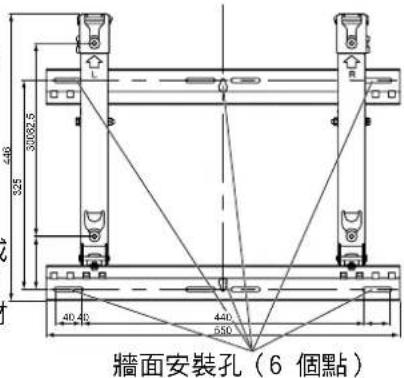

② 請參閱右側的壁掛架輪廓圖，查看所示的6個安裝位置上牆面的強度。如果這些位置上任意一點的強度不夠，則應採取充分的加強措施。

備註

• 壁掛架的頂部和底部分別有5個預先鑄好的安裝孔。倘若牆面材料為木或其他材料，且無法確保將固定裝置安裝到右側所示的6個位置時可以提供足夠的安裝強度，請使用提供的備用孔。但是請記住，根據安裝表面的材料，若各位置的螺絲靠得太近，則可能造成表面破裂。
  ·請勿將除電獎顯示器外的任何其他產品安裝或放到固定裝置上。
  ·有關安裝電漿顯示器時的具體尺寸資訊，請參閱輪廓圖（參閱第71頁）

使用可以牢固锚定固定裝置的螺絲。

3. 將壁掛架安裝到牆壁上

備註

如果因為墻系由混凝土或其它此等材料組成而有必要在安裝壁掛架之前將螺絲或螺帽嵌入牆內，請透過安裝實際壁掛架或從輪廓圖中所示的圖中計算來確定孔的位置，然後嵌入公稱直徑為6毫米的螺絲或螺帽或其等效物。倘若您要將螺絲嵌入牆內，請確保螺絲突出牆面10至15毫米。
·牆面安裝螺絲請選用市面上可取得的牆面安裝螺絲，其公稱直徑為6毫米，適合您用於安裝托架的材料／結構。
- 至少固定 6 個位置的螺絲。
- 檢查安裝螺絲的強度。使用強度足夠的螺絲。

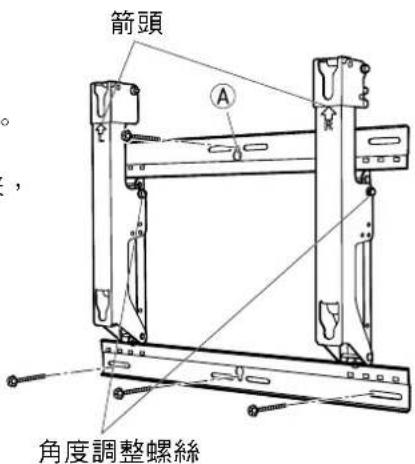

① 安裝壁掛架，使得其上所指示的箭頭指向上方。
② 首先，將螺絲固定在上部中心孔中A。
(3) 使用水平儀以確保框架未傾斜角度，並使用底部的三個螺絲孔將框架擋入位置。
④ 從框架底座左 ② 和右 ③ 配件移除角度調整螺絲，並打開框架底座左 ② 和右 ③ 配件。

⑤ 使用頂部處的剩餘兩個螺絲孔處的螺絲將托架固定到位。
⑥ 使用移除的角度调整螺絲，執行步驟4的角度調整。

4. 説整壁掛架的角度

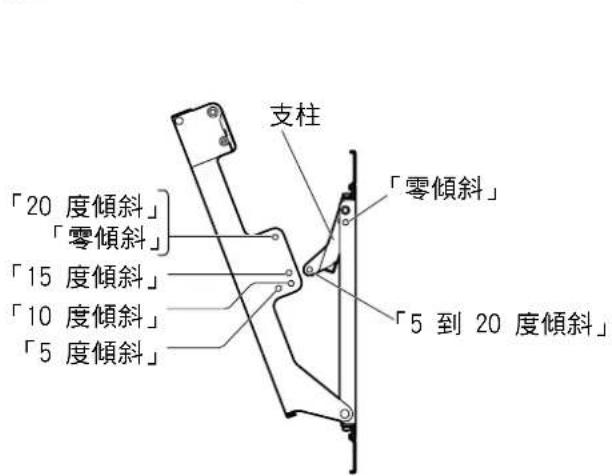

壁掛架的角度能以5度增量調整為從「零傾斜」到「20度傾斜」範圍內的五個位置之一。

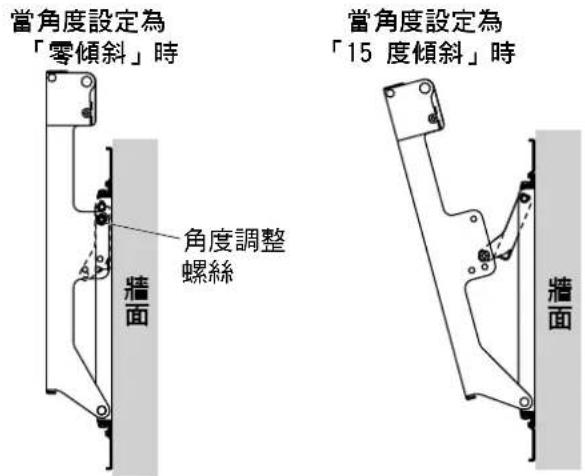

出廠時，壁掛架在「零傾斜」角度位置。要更改角度，使用角度調整螺絲更改支柱的位置。

（鎖緊扭力：1.2至 1.5Nm ）

備註

• 當使用某些類型的HDMI纜線（RP-CDHG80或RP-CDHG100）或PC纜線時，纜線可能接觸牆壁並造成對電漿顯示器上的HDMI端子或PC輸入端子的損傷。

在此狀況下，請調整壁掛架的角度，使纜線不會承受任何重量。

5. 準備電漿顯示器

安装絕緣墊

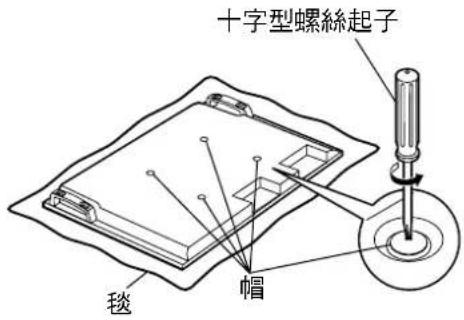

① 將電漿顯示器的正面放在一塊乾淨無塵或異物的布上，然後按以下步驟進行。

如電漿顯示器有任何突出部分，請注意不要將其劃傷或損壞。

② 使用十字型螺絲起子自電漿顯示器上將四個螺帽拆下。

備註

• 將拆下的螺帽保存在一個安全的位置。

（使用基座時將需要使用。）

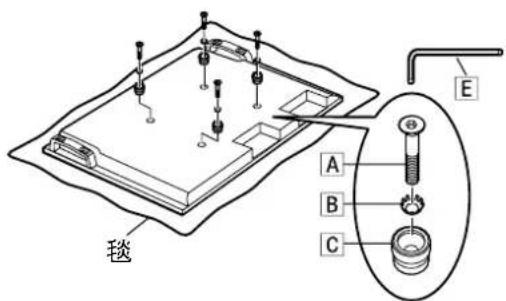

③ 使用提供的六角扳手E，将提供的4個六角埋孔螺絲A、4個蝶形帶齒墊圈B和4個絕緣墊片C安裝至取下螺帽的位置，如右圖所示。

（鎖緊扭力：3至4N·m）

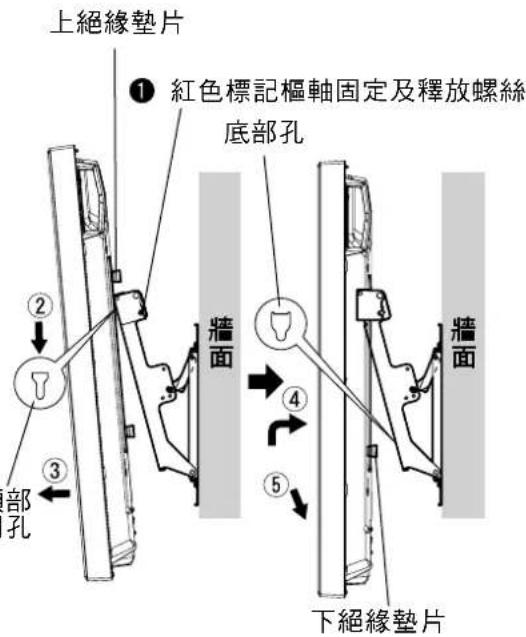

6. 將電漿顯示器安裝到壁掛架上，並將其連接至其他組件

移除左右的紅色標記樞軸固定及釋放螺絲 （左右各一個）

② 將電漿顯示器頂部的絕緣間隔物配合于壁掛架頂部的切除部，然後降下電漿顯示器。
如右圖所示將電漿顯示器拉向您身邊，並將其連接至電源線及其他組件的纜線。

完成連接之後，略微抬起電漿顯示器，並在壁掛架下部的孔中插入底部的絕緣間隔物。

⑤ 現在降下電漿顯示器。

注意

• 若將電漿顯示器提起過高，其頂部將脫離壁掛架。

7. 鍍定電漿顯示器

① 將附帶用於裝置 固定螺絲（2）安裝至壁掛架側面上的用於裝置固定螺絲的安裝孔中。

紅色標記樞軸固定及釋放螺絲 （右各一個）固定至壁掛架側面上的紅色標記樞軸固定及釋放螺絲的安裝孔中。（鎖緊扭力：1.2至1.5Nm）

備註

• 為防止電獎顯示器從壁掛架脫離，用於裝置D 固定螺絲必須固定地緊固于左右直至其底座。

1 紅色標記樞軸固定及釋放螺絲

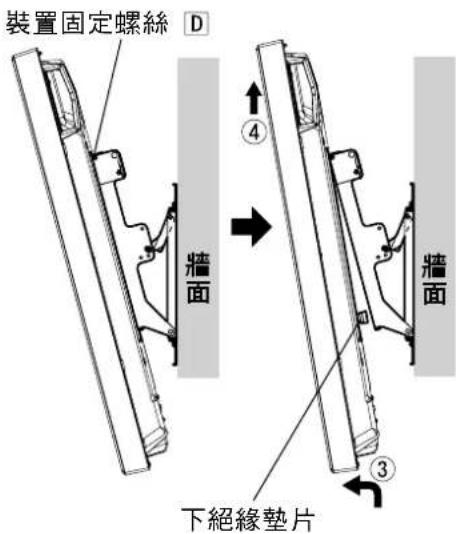

如何從壁掛架移除電漿顯示器

① 移除安裝在壁掛架側面上的裝置D 固定螺絲（左右各一個）。
② 中斷電源線和連接電漿顯示器與其他裝置的繡線。
③ 提起電漿顯示器底部的同時，將電漿顯示器向您的方向拉出。
④ 卸下底部絕緣墊片後，繼續提起電漿顯示器並將其拆下。

備註

·您需要將電漿顯示器提起約4釐米才能將其卸下。
