MANUALE UTENTE TYWK42PR20 PANASONIC

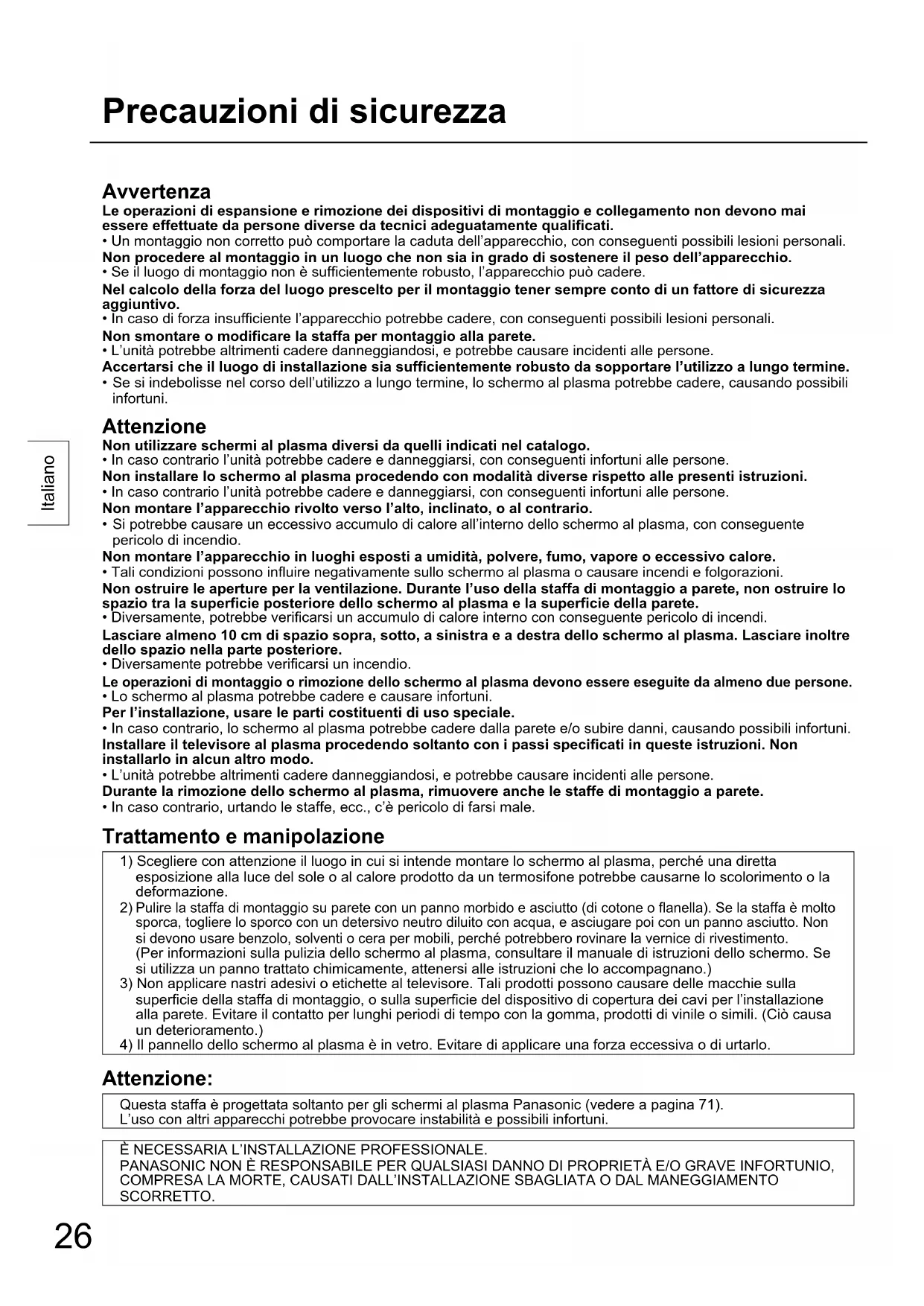

• Het plasmascherm kan worden verwijderd als het ongeveer 4 centimeter is opgetild.26 Italiano Avvertenza Le operazioni di espansione e rimozione dei dispositivi di montaggio e collegamento non devono mai essere effettuate da persone diverse da tecnici adeguatamente qualificati.

• Un montaggio non corretto può comportare la caduta dell’apparecchio, con conseguenti possibili lesioni personali. Non procedere al montaggio in un luogo che non sia in grado di sostenere il peso dell’apparecchio.

• Se il luogo di montaggio non è sufficientemente robusto, l’apparecchio può cadere. Nel calcolo della forza del luogo prescelto per il montaggio tener sempre conto di un fattore di sicurezza aggiuntivo.

• In caso di forza insufficiente l’apparecchio potrebbe cadere, con conseguenti possibili lesioni personali. Non smontare o modificare la staffa per montaggio alla parete.

• L’unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone. Accertarsi che il luogo di installazione sia sufficientemente robusto da sopportare l’utilizzo a lungo termine.

• Se si indebolisse nel corso dell’utilizzo a lungo termine, lo schermo al plasma potrebbe cadere, causando possibili infortuni. Attenzione Non utilizzare schermi al plasma diversi da quelli indicati nel catalogo.

• In caso contrario l’unità potrebbe cadere e danneggiarsi, con conseguenti infortuni alle persone. Non installare lo schermo al plasma procedendo con modalità diverse rispetto alle presenti istruzioni.

• In caso contrario l’unità potrebbe cadere e danneggiarsi, con conseguenti infortuni alle persone. Non montare l’apparecchio rivolto verso l’alto, inclinato, o al contrario.

• Si potrebbe causare un eccessivo accumulo di calore all’interno dello schermo al plasma, con conseguente pericolo di incendio. Non montare l’apparecchio in luoghi esposti a umidità, polvere, fumo, vapore o eccessivo calore.

• Tali condizioni possono influire negativamente sullo schermo al plasma o causare incendi e folgorazioni. Non ostruire le aperture per la ventilazione. Durante l’uso della staffa di montaggio a parete, non ostruire lo spazio tra la superficie posteriore dello schermo al plasma e la superficie della parete.

• Diversamente, potrebbe verificarsi un accumulo di calore interno con conseguente pericolo di incendi. Lasciare almeno 10 cm di spazio sopra, sotto, a sinistra e a destra dello schermo al plasma. Lasciare inoltre dello spazio nella parte posteriore.

• Diversamente potrebbe verificarsi un incendio. Le operazioni di montaggio o rimozione dello schermo al plasma devono essere eseguite da almeno due persone.

• Lo schermo al plasma potrebbe cadere e causare infortuni. Per l’installazione, usare le parti costituenti di uso speciale.

• In caso contrario, lo schermo al plasma potrebbe cadere dalla parete e/o subire danni, causando possibili infortuni. Installare il televisore al plasma procedendo soltanto con i passi specificati in queste istruzioni. Non installarlo in alcun altro modo.

• L’unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone. Durante la rimozione dello schermo al plasma, rimuovere anche le staffe di montaggio a parete.

• In caso contrario, urtando le staffe, ecc., c’è pericolo di farsi male. Trattamento e manipolazione

1) Scegliere con attenzione il luogo in cui si intende montare lo schermo al plasma, perché una diretta

esposizione alla luce del sole o al calore prodotto da un termosifone potrebbe causarne lo scolorimento o la deformazione.

Pulire la staffa di montaggio su parete con un panno morbido e asciutto (di cotone o flanella). Se la staffa è molto sporca, togliere lo sporco con un detersivo neutro diluito con acqua, e asciugare poi con un panno asciutto. Non si devono usare benzolo, solventi o cera per mobili, perché potrebbero rovinare la vernice di rivestimento. (Per informazioni sulla pulizia dello schermo al plasma, consultare il manuale di istruzioni dello schermo. Se si utilizza un panno trattato chimicamente, attenersi alle istruzioni che lo accompagnano.)

3) Non applicare nastri adesivi o etichette al televisore. Tali prodotti possono causare delle macchie sulla

superficie della staffa di montaggio, o sulla superficie del dispositivo di copertura dei cavi per l’installazione alla parete. Evitare il contatto per lunghi periodi di tempo con la gomma, prodotti di vinile o simili. (Ciò causa un deterioramento.)

4) Il pannello dello schermo al plasma è in vetro. Evitare di applicare una forza eccessiva o di urtarlo.

Attenzione: Questa staffa è progettata soltanto per gli schermi al plasma Panasonic (vedere a pagina 71). L’uso con altri apparecchi potrebbe provocare instabilità e possibili infortuni. È NECESSARIA L’INSTALLAZIONE PROFESSIONALE. PANASONIC NON È RESPONSABILE PER QUALSIASI DANNO DI PROPRIETÀ E/O GRAVE INFORTUNIO, COMPRESA LA MORTE, CAUSATI DALL’INSTALLAZIONE SBAGLIATA O DAL MANEGGIAMENTO SCORRETTO. Precauzioni di sicurezza27 Parti usate per l’assemblaggio della staffa di montaggio su parete

Raccordo superiore e inferiore base (2)

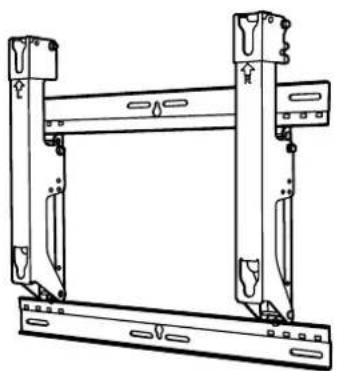

Vite di montaggio (4) M5×10 Parti usate per l’installazione Veduta dell’attrezzatura interamente montata

Vite a testa fresata di tipo Allen (4) M8×32

Vite per il fissaggio dell’unità (2) M5×50

Chiave per brugole (attrezzo in dotazione) (1)

Distanziatore isolante (4) [Le immagini mostrate in questo manuale sono soltanto a scopo illustrativo.] Italiano Precauzioni per il montaggio della staffa alla parete ♦ La staffa di montaggio a parete consente di montare uno schermo al plasma su una parete verticale per facilitarne la visione. Non montare l’apparecchio su pareti che non siano verticali. ♦ Per garantire un corretto funzionamento dello schermo al plasma e prevenire possibili complicazioni, evitare di montare l’apparecchio nei luoghi seguenti.

• Nelle vicinanze di polverizzatori di acqua antincendio, o di rivelatori di fumo

• In luoghi che possano trovarsi sottoposti a vibrazioni o urti

• Nelle vicinanze di cavi ad alta tensione o di dispositivi che forniscono energia elettrica

• Vicino a sorgenti magnetiche, calde, di vapore acqueo o fuligginose

• In luoghi esposti a getti d’aria provenienti da apparecchi di riscaldamento

• Dove si potrebbero formare gocce di condensa da un climatizzatore o altra unità ♦ Procedere al montaggio usando le opportune tecniche adatte alla struttura ed al materiale della parete sulla quale si effettua il montaggio. ♦ Per il montaggio della staffa alla parete, usare viti di con un diametro nominale di 6 mm, disponibili in commercio e adatte al materiale della parete (legno, struttura in acciaio, cemento, ecc.). ♦ Fornire una ventilazione adeguata in modo che la temperatura ambiente non superi i 40 °C. In caso contrario all’interno dello schermo al plasma potrebbe verificarsi un accumulo di calore, con conseguenti problemi di funzionamento. ♦ Stendere una coperta o un panno morbido sul pavimento, in modo che lo schermo al plasma e il pavimento non vengano segnati o graffiati durante le operazioni di montaggio e installazione. ♦ Avvitando le parti, accertarsi che le viti non siano insufficientemente strette o strette eccessivamente. ♦ Collegare la spina di alimentazione dello schermo al plasma a una presa facilmente accessibile. ♦ Prestare attenzione alla sicurezza durante le operazioni di installazione. ♦ Non installare lo schermo al plasma sotto le lampade del soffitto (faretti, lampade alogene e così via). In caso contrario, il suo mobile potrebbe essere deformato o danneggiato dal calore. Parti28 Italiano

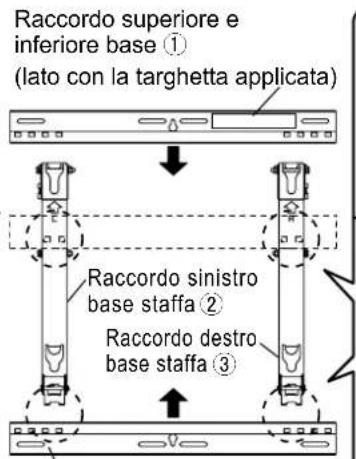

1. Assemblaggio della staffa di

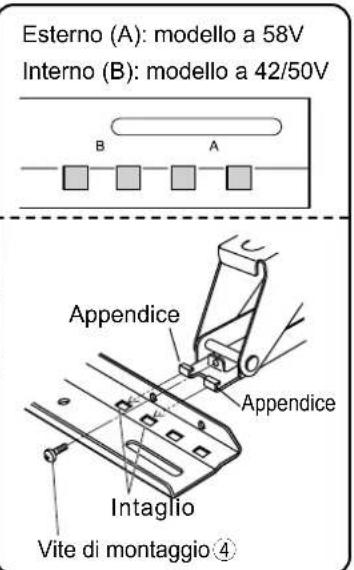

• Assemblare la staffa in base alle dimensioni dello schermo al plasma. Posizionare gli accessori superiore e inferiore della base

e gli accessori sinistro

della base come mostrato nella figura. Inserire le parti sporgenti (linguette) degli accessori sinistro e destro della base negli intagli degli accessori superiore e inferiore della base (due posizioni a destra e due a sinistra), quindi fissare gli accessori con le viti di montaggio

(4). (Coppia di serraggio: da 1,2 a 1,5 N•m) Nota

Durante il lavoro con la staffa di montaggio su parete montata, prenderla per gli accessori destro e sinistro della base staffa. Se la si prende per gli accessori superiore e inferiore della base, si potrebbe deformare questa unità.

2. Controllo della forza del luogo di installazione

La staffa di montaggio a parete pesa circa 3,2 kg. Consultare il manuale di istruzioni dello schermo al plasma e controllare il peso dello schermo al plasma da installare sulla staffa di montaggio a parete.

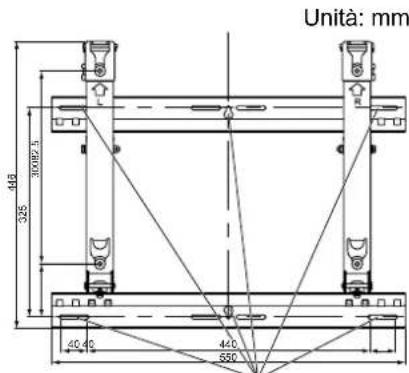

Vedere il disegno del profilo della staffa di montaggio su parete mostrato a destra e controllare la forza della parete sulle sei posizioni di installazione mostrate. Se la forza in una qualsiasi di queste posizioni è insufficiente, provvedere un rinforzo sufficiente. Unità: mm

Fori di montaggio su parete (usare almeno 6 punti di attacco) Bisogna assolutamente usare le viti per fissare l’attrezzatura. Note

Ci sono cinque fori di montaggio sulla parte superiore e altri cinque sulla parte inferiore della staffa di montaggio su parete. Usare i fori di riserva forniti se per la parete viene usato legno o altro materiale e non si può assicurare un livello sufficiente di forza di montaggio fissando l’attrezzatura sulle sei posizioni mostrate a destra. Tenere però presente che, a seconda del materiale che compone la superficie di montaggio, su di essa si potrebbero formare delle crepe se si usano le viti su posizioni che sono troppo vicine tra di loro.

Non montare o posizionare sull’accessorio prodotti diversi da uno schermo al plasma.

• Per i dettagli sulle dimensioni relative allo schermo al plasma montato, vedere il disegno tecnico (a pagina 71).

3. Installazione sulla parete della staffa di montaggio

• Se prima dell’installazione della staffa di montaggio su parete è necessario incorporare viti o dadi perché la parete è, per esempio, di cemento o di altri materiali, determinare la posizione dei fori sistemando sulla parete l’attrezzatura di montaggio su parete, oppure calcolare la posizione dei fori dal disegno del profilo, e incorporare poi le viti e i dadi con un diametro nominale di 6 mm o equivalente. Le viti devono sporgere dalla superficie del muro di 10-15 mm.

• Per le viti di montaggio a parete, utilizzare viti disponibili in commercio con un diametro nominale di 6 mm e idonee alla struttura/materiale su cui viene montata la staffa.

• Fissare le viti in almeno sei posizioni.

Controllare la resistenza delle viti di montaggio. Utilizzare viti sufficientemente robuste. Frecce

Viti di regolazione angolo

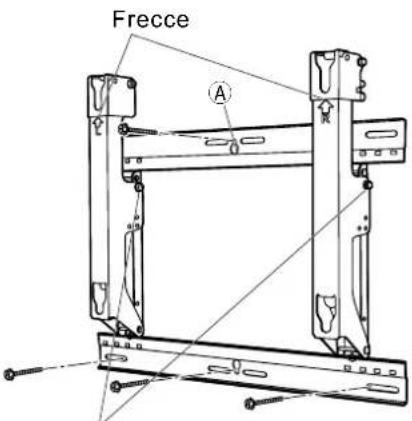

Installare la staffa di montaggio su parete in modo che le frecce indicate su di essa siano rivolte in alto.

Fissare prima di tutto la vite del foro centrale

Usare una livella per accertarsi che la staffa non sia inclinata a un angolo, e avvitare la staffa in posizione usando i tre fori per viti sulla parte inferiore. Procedura di montaggio Intaglio Vite di montaggio

Togliere le viti di regolazione angolo dagli accessori sinistro

della base della staffa, e aprire gli accessori sinistro

della base della staffa.

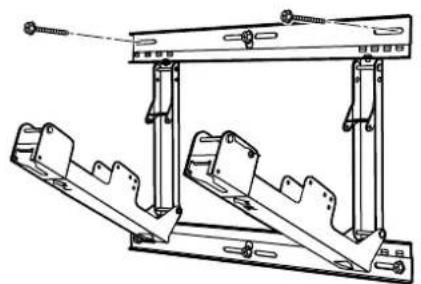

Avvitare la staffa in posizione usando le viti nei due fori restanti sulla parte superiore.

Per eseguire la regolazione dell’angolo al passo 4, usare le viti di regolazione angolo che sono state rimosse.

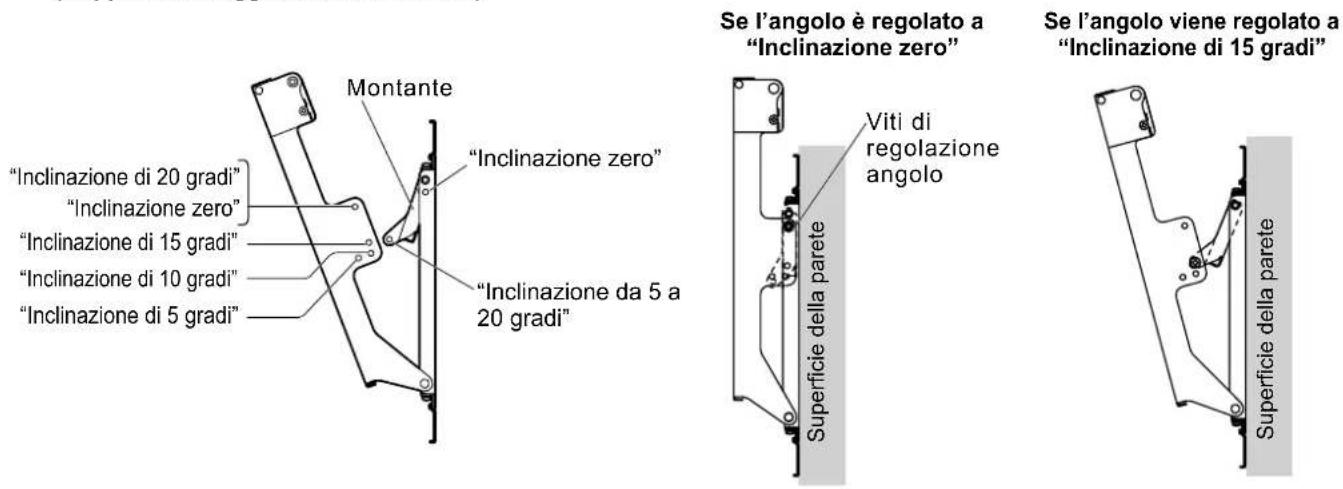

4. Regolazione dell’angolo della staffa di montaggio su parete

L’angolo di questa attrezzatura di montaggio su parete può essere regolato in incrementi di 5 gradi su una di cinque posizioni, da “Inclinazione zero” a “Inclinazione di 20 gradi”. La staffa di montaggio su parete viene spedita dalla fabbrica nella posizione di “Inclinazione zero”. Per cambiare l’angolo, usare le viti di regolazione angolo per cambiare la posizione del montante.

(Coppia di serraggio: da 1,2 a 1,5 N•m) Se l’angolo è regolato a “Inclinazione zero” Viti di regolazione angolo Superficie della parete Se l’angolo viene regolato a “Inclinazione di 15 gradi” Superficie della parete Nota

• Usando alcuni tipi di cavi HDMI (RP-CDHG80 o RP-CDHG100) o cavi PC, il cavo potrebbe toccare la parete e danneggiare il terminale HDMI o il terminale di ingresso del PC dello schermo al plasma. In tal caso, regolare l’angolo della staffa di montaggio alla parete, in modo che il cavo non debba sopportare un peso.

5. Preparazione dello schermo al plasma

Fissaggio dei distanziatori isolanti

Posizionare la superficie anteriore dello schermo al plasma su uno panno pulito e privo di corpi estranei, quindi attenersi alla procedura di seguito. Se lo schermo al plasma dispone di parti sporgenti, prestare attenzione a non graffiarle o danneggiarle.

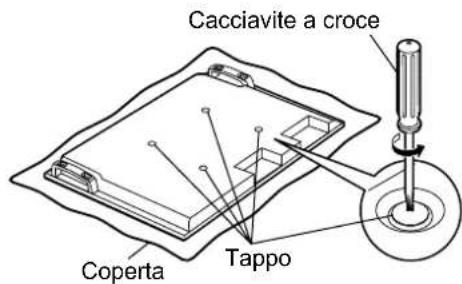

Rimuovere i quattro tappi dallo schermo al plasma utilizzando un cacciavite a stella. Nota

• Conservare in un luogo sicuro i tappi rimossi. (Saranno necessari in caso di utilizzo del piedistallo.)

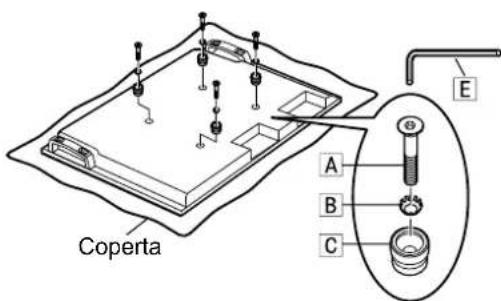

Utilizzare la chiave a brugola in dotazione

per montare le 4 viti a testa rasata di tipo Allen

e i 4 distanziatori isolanti

in dotazione nei punti da cui sono stati rimossi i tappi, come mostrato nella figura a destra. (Coppia di serraggio: da 3 a 4 N•m) “Inclinazione di 20 gradi” “Inclinazione zero” Cacciavite a croce Coperta Tappo Coperta Montante “Inclinazione zero” “Inclinazione da 5 a 20 gradi” “Inclinazione di 15 gradi” “Inclinazione di 10 gradi” “Inclinazione di 5 gradi”30 Italiano

6. Montaggio dello schermo al plasma

sulla staffa di montaggio su parete e suo collegamento ad altri componenti

Togliere le viti di fissaggio/rilascio segnate rosse

destra e sinistra (una a destra e una a sinistra).

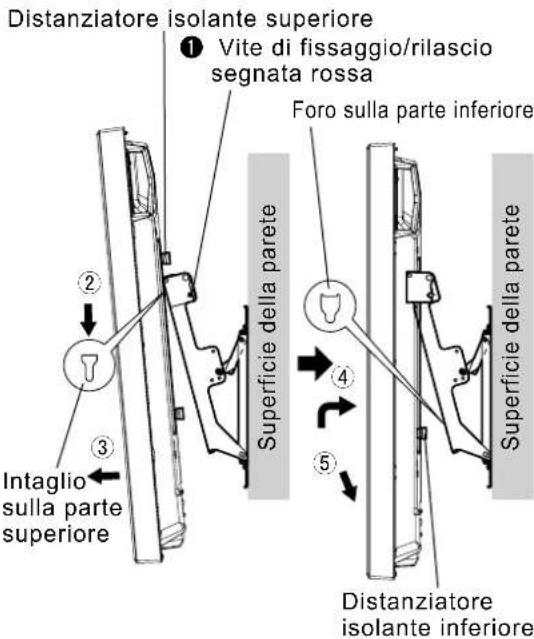

Inserire i distanziatori isolanti sulla parte superiore dello schermo al plasma negli intagli sulla parte superiore della staffa di montaggio su parete, e abbassare lo schermo al plasma.

Tirare lo schermo al plasma verso di sè, come mostrato nella illustrazione a destra, e collegarlo al cavo di alimentazione e ai cavi degli altri componenti.

Dopo aver completato i collegamenti, sollevare leggermente lo schermo al plasma e inserire i distanziatori isolanti della parte inferiore nei fori sulla parte inferiore della staffa di montaggio su parete.

Abbassare ora lo schermo al plasma. Intaglio sulla parte superiore Distanziatore isolante superiore Vite di fissaggio/rilascio segnata rossa Foro sulla parte inferiore Distanziatore isolante inferiore

Superficie della parete Superficie della parete Attenzione

• Se si solleva troppo lo schermo al plasma, la sua parte superiore si stacca dalla staffa di montaggio a parete.

7. Fissaggio dello schermo al plasma

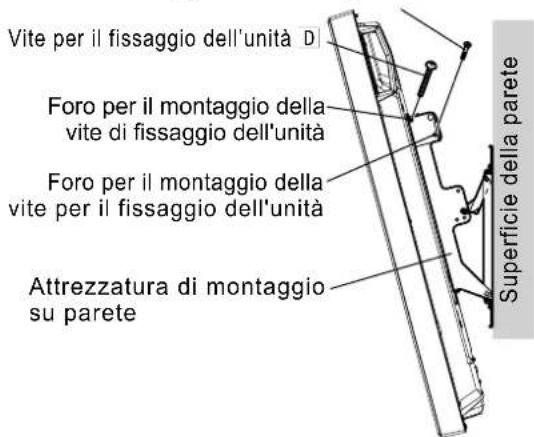

Installare le viti accessorie per il fissaggio dell'unità

(2) nei fori di montaggio delle viti per il fissaggio dell'unità sui lati (destro e sinistro) della staffa di montaggio su parete.

Stringere saldamente le viti di fissaggio/rilascio segnate rosse rimosse

(una a destra e una a sinistra) nei fori di montaggio delle viti di fissaggio/rilascio segnate rosse sui lati della staffa di montaggio su parete. (Coppia di serraggio: da 1,2 a 1,5 N•m) Foro per il montaggio della vite di fissaggio dell'unità Vite per il fissaggio dell’unità

Foro per il montaggio della vite per il fissaggio dell'unità Attrezzatura di montaggio su parete Vite di fissaggio/rilascio segnata rossa Superficie della parete Nota

• Per evitare che lo schermo al plasma si stacchi dalla staffa di montaggio su parete, le viti per il fissaggio dell'unità

devono essere strette saldamente a destra e a sinistra fino alla loro base. Rimozione dello schermo al plasma dalla staffa di montaggio su parete

Rimuovere le viti per il fissaggio dell'unità

(una a destra e una a sinistra) montate sui lati della staffa di montaggio a parete.

Scollegare il cavo di alimentazione e i cavi di collegamento dello schermo al plasma ad altre unità.

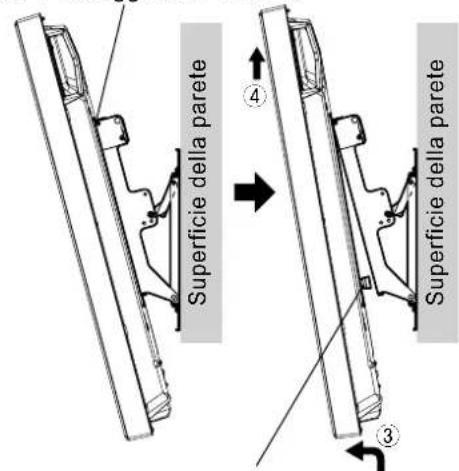

Sollevare la parte inferiore dello schermo al plasma e tirare lo schermo verso di sé.

Dopo aver rimosso i distanziatori isolanti inferiori, continuare a sollevare lo schermo al plasma e rimuoverlo. Distanziatore isolante inferiore Vite per il fissaggio dell’unità

Superficie della parete Superficie della parete Nota
