MANUAL DE USUARIO TYWK42PR20 PANASONIC

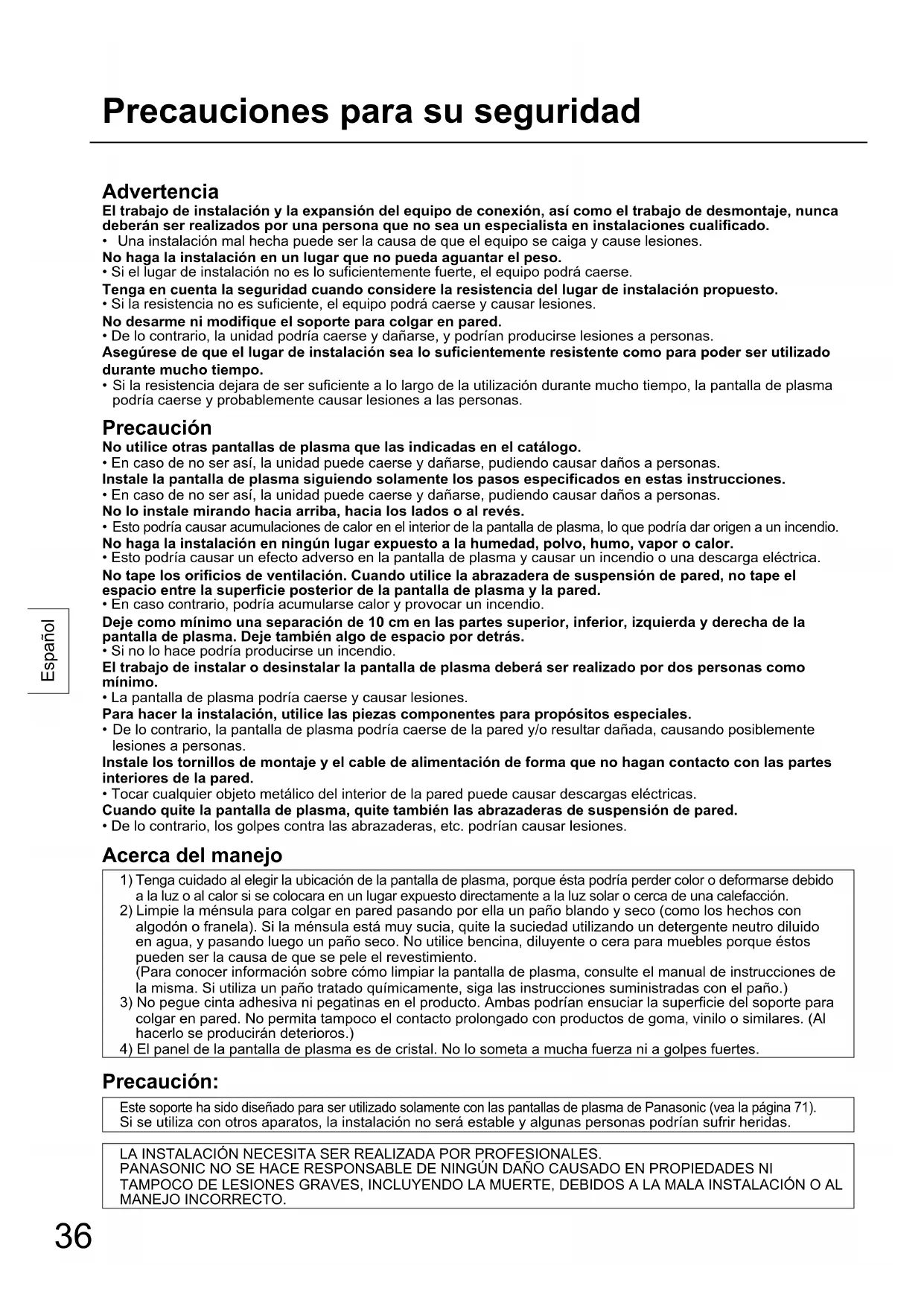

• Il faut soulever l’écran à plasma d’environ 4 cm pour le retirer.36 Español Precauciones para su seguridad Advertencia El trabajo de instalación y la expansión del equipo de conexión, así como el trabajo de desmontaje, nunca deberán ser realizados por una persona que no sea un especialista en instalaciones cualificado.

• Una instalación mal hecha puede ser la causa de que el equipo se caiga y cause lesiones. No haga la instalación en un lugar que no pueda aguantar el peso.

• Si el lugar de instalación no es lo suficientemente fuerte, el equipo podrá caerse. Tenga en cuenta la seguridad cuando considere la resistencia del lugar de instalación propuesto.

• Si la resistencia no es suficiente, el equipo podrá caerse y causar lesiones. No desarme ni modifique el soporte para colgar en pared.

• De lo contrario, la unidad podría caerse y dañarse, y podrían producirse lesiones a personas. Asegúrese de que el lugar de instalación sea lo suficientemente resistente como para poder ser utilizado durante mucho tiempo.

• Si la resistencia dejara de ser suficiente a lo largo de la utilización durante mucho tiempo, la pantalla de plasma podría caerse y probablemente causar lesiones a las personas. Precaución No utilice otras pantallas de plasma que las indicadas en el catálogo.

• En caso de no ser así, la unidad puede caerse y dañarse, pudiendo causar daños a personas. Instale la pantalla de plasma siguiendo solamente los pasos especificados en estas instrucciones.

• En caso de no ser así, la unidad puede caerse y dañarse, pudiendo causar daños a personas. No lo instale mirando hacia arriba, hacia los lados o al revés.

Esto podría causar acumulaciones de calor en el interior de la pantalla de plasma, lo que podría dar origen a un incendio. No haga la instalación en ningún lugar expuesto a la humedad, polvo, humo, vapor o calor.

• Esto podría causar un efecto adverso en la pantalla de plasma y causar un incendio o una descarga eléctrica. No tape los orificios de ventilación. Cuando utilice la abrazadera de suspensión de pared, no tape el espacio entre la superficie posterior de la pantalla de plasma y la pared.

• En caso contrario, podría acumularse calor y provocar un incendio. Deje como mínimo una separación de 10 cm en las partes superior, inferior, izquierda y derecha de la pantalla de plasma. Deje también algo de espacio por detrás.

• Si no lo hace podría producirse un incendio. El trabajo de instalar o desinstalar la pantalla de plasma deberá ser realizado por dos personas como mínimo.

• La pantalla de plasma podría caerse y causar lesiones. Para hacer la instalación, utilice las piezas componentes para propósitos especiales.

• De lo contrario, la pantalla de plasma podría caerse de la pared y/o resultar dañada, causando posiblemente lesiones a personas. Instale los tornillos de montaje y el cable de alimentación de forma que no hagan contacto con las partes interiores de la pared.

• Tocar cualquier objeto metálico del interior de la pared puede causar descargas eléctricas. Cuando quite la pantalla de plasma, quite también las abrazaderas de suspensión de pared.

• De lo contrario, los golpes contra las abrazaderas, etc. podrían causar lesiones. Acerca del manejo

Tenga cuidado al elegir la ubicación de la pantalla de plasma, porque ésta podría perder color o deformarse debido a la luz o al calor si se colocara en un lugar expuesto directamente a la luz solar o cerca de una calefacción.

2) Limpie la ménsula para colgar en pared pasando por ella un paño blando y seco (como los hechos con

algodón o franela). Si la ménsula está muy sucia, quite la suciedad utilizando un detergente neutro diluido en agua, y pasando luego un paño seco. No utilice bencina, diluyente o cera para muebles porque éstos pueden ser la causa de que se pele el revestimiento. (Para conocer información sobre cómo limpiar la pantalla de plasma, consulte el manual de instrucciones de la misma. Si utiliza un paño tratado químicamente, siga las instrucciones suministradas con el paño.)

3) No pegue cinta adhesiva ni pegatinas en el producto. Ambas podrían ensuciar la superficie del soporte para

colgar en pared. No permita tampoco el contacto prolongado con productos de goma, vinilo o similares. (Al hacerlo se producirán deterioros.)

4) El panel de la pantalla de plasma es de cristal. No lo someta a mucha fuerza ni a golpes fuertes.

Precaución: Este soporte ha sido diseñado para ser utilizado solamente con las pantallas de plasma de Panasonic (vea la página 71). Si se utiliza con otros aparatos, la instalación no será estable y algunas personas podrían sufrir heridas. LA INSTALACIÓN NECESITA SER REALIZADA POR PROFESIONALES. PANASONIC NO SE HACE RESPONSABLE DE NINGÚN DAÑO CAUSADO EN PROPIEDADES NI TAMPOCO DE LESIONES GRAVES, INCLUYENDO LA MUERTE, DEBIDOS A LA MALA INSTALACIÓN O AL MANEJO INCORRECTO.37 Español Componentes Precauciones para la instalación del soporte para colgar en pared ♦ El soporte para colgar en pared se utiliza para colocar una pantalla de plasma en una pared vertical. No lo instale en ninguna otra superficie que no sea una pared vertical. ♦ Para asegurar el correcto funcionamiento de la pantalla de plasma y evitar problemas, no la instale en ninguna de las ubicaciones siguientes.

• Cerca de rociadores o detectores de fuego/humo

• Donde corra el riesgo de quedar expuesto a vibraciones o golpes

• Cerca de cables de alta tensión o fuentes de alimentación

• Cerca de campos magnéticos, fuentes de calor, vapor de agua u hollín

• Lugares expuestos a la salida del aire de equipos de calefacción

• Donde se puedan formar gotas de condensación de un acondicionador de aire o de otro aparato ♦ Haga la instalación utilizando técnicas adecuadas a la estructura y materiales del lugar de instalación. ♦ Utilice tornillos comercialmente disponibles de 6 mm de diámetro diseñados para el material donde se instale el soporte para colgar en pared (madera, bastidor de acero, hormigón etc.). ♦ Deje un espacio suficiente para que circule aire y la temperatura ambiente no supere los 40º C. De lo contrario, se acumulará calor en el interior de la pantalla de plasma y ésta podría funcionar mal. ♦ Extienda una manta o paño blando sobre el suelo para que la pantalla de plasma y el suelo no queden marcados ni resulten arañados durante el trabajo de montaje e instalación. ♦ Cuando atornille piezas, asegúrese de que los tornillos no estén flojos ni excesivamente apretados. ♦ Conecte la pantalla de plasma a una toma de corriente a la que pueda accederse fácilmente. ♦ Tenga suficiente cuidado para garantizar la seguridad a su alrededor cuando realice el trabajo de instalación. ♦ No instale la pantalla de plasma debajo de lámparas del techo (luces direccionales, lámparas halógenas, etc.). De lo contrario, la caja puede doblarse o dañarse debido al calor intenso. Piezas utilizadas para ensamblar el soporte para colgar en pared

Accesorio superior e inferior de la base (2)

Accesorio izquierdo de la base del soporte (1)

Accesorio derecho de la base del soporte (1)

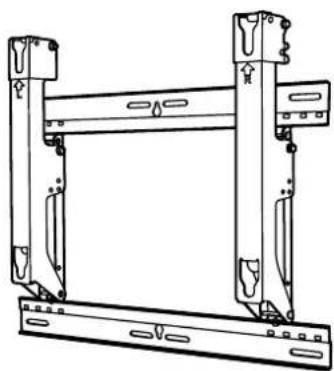

Tornillo para montar el soporte (4)M5×10 Piezas utilizadas para la instalación Vista del soporte completamente ensamblado Tornillo Allen de cabeza avellanada (4) M8×32 Tornillo para asegurar la unidad (2) M5×50 Arandela dentada convexa (4) Llave Allen (herramienta incluida) (1

Espaciador de aislamiento (4) [Las imágenes mostradas en este manual sólo tienenfines ilustrativos.]38 Español

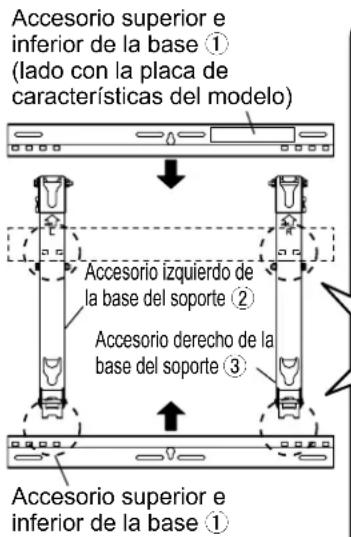

1. Ensamblaje del soporte para

• Ensamblar en función del tamaño de la pantalla de plasma. Coloque los accesorios superior e inferior de la base

y los accesorios izquierdo

de la base tal como se muestra en el esquema. Introduzca los salientes (pestañas) de los accesorios izquierdo y derecho de la base en las ranuras de los accesorios superior e inferior de la base (dos posiciones en el lado derecho y dos en el izquierdo) y sujete los accesorios con los tornillos para montar los soportes

• Sujete los accesorios derecho e izquierdo de la base de la ménsula según trabaja con la ménsula para montar en pared ensamblada. Sujetar los accesorios superior e inferior de la base podría deformar esta unidad.

Verificación de la resistencia del lugar de instalación

El soporte para colgar en pared pesa aproximadamente 3,2 kg. Consulte el manual de instrucciones de la pantalla de plasma, y verifique el peso de la unidad de la pantalla de plasma que será colocada en el soporte para colgar en pared.

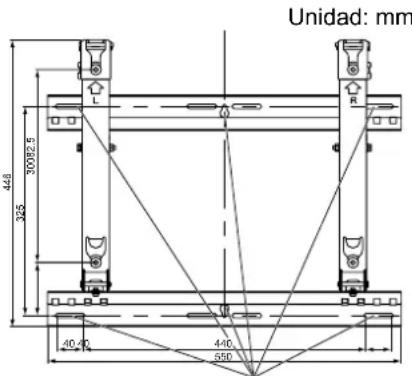

Consulte el plano acotado del soporte para colgar en pared mostrado a la derecha, y verifique la resistencia de la pared en las seis posiciones de instalación mostradas. Si la resistencia en cualquiera de esas posiciones no es suficiente, proporcione el refuerzo que sea necesario. Unidad: mm

Agujeros para montaje en pared (en 6 puntos) Utilice sin falta los tornillos para fijar el soporte. Notas

• Hay cinco agujeros de montaje pretaladrados en la parte superior y otros cinco en la parte inferior del soporte para colgar en pared. Utilice los orificios de repuesto provistos si se emplea madera u otros materiales en la pared y no se puede asegurar un nivel suficiente de resistencia del montaje al fijar el soporte en las seis posiciones mostradas a la derecha. No obstante, tenga en cuenta que, dependiendo de los materiales de los que esté hecha la superficie de montaje, puede que se formen grietas en la superficie si los tornillos se utilizan en posiciones demasiado próximas entres sí.

• No monte ni coloque un producto distinto a la pantalla de plasma en el soporte.

• Para conocer detalles de las dimensiones aplicables cuando se monta la pantalla de plasma, consulte el plano acotado (vea la página 71).

Instalación en la pared del soporte para colgar en pared Notas

Si resulta necesario tener que meter tornillos o tuercas en la pared antes de instalar el soporte para colgar en pared, debido a que la pared es de hormigón u otro material similar, determine las posiciones de los agujeros colocando en la pared el soporte para colgar en pared o empleando las cifras que aparecen en el plano acotado para realizar el cálculo y luego meta los tornillos o las tuercas con un diámetro nominal de 6 mm o su equivalente. Si tiene previsto embutir los tornillos, asegúrese de que sobresalgan entre 10 y 15 mm de la superficie de la pared.

• Como tornillos para montaje en la pared, utilice tornillos convencionales con un diámetro nominal de 6 mm adecuados para el material/la estructura donde se va a montar el soporte.

• Fije los tornillos en un mínimo de seis posiciones.

Verifique la fuerza de los tornillos de montaje. Utilice tornillos de suficiente resistencia. Flechas

Tornillos de ajuste de ángulo

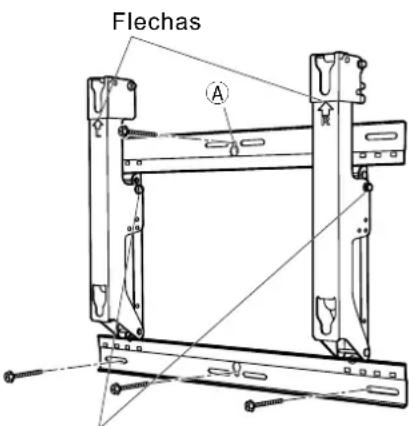

Instale el soporte para colgar en pared de forma que las flechas marcadas en él apunten hacia arriba.

Primero, asegure el tornillo del agujero central superior

Utilice un nivel para asegurar que el soporte no esté inclinado, y atornille el soporte en posición utilizando los tres agujeros roscados de la parte inferior.

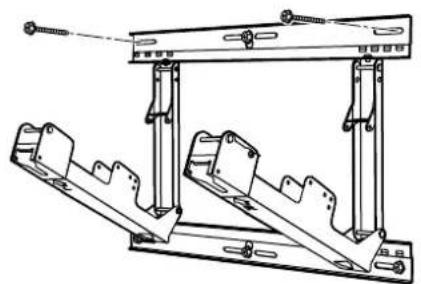

Quite los tornillos de ajuste del ángulo de los accesorios izquierdo

de la base del soporte y abra los accesorios izquierdo

de la base del soporte. Procedimiento de instalación Hueco Tornillo para montar el soporte

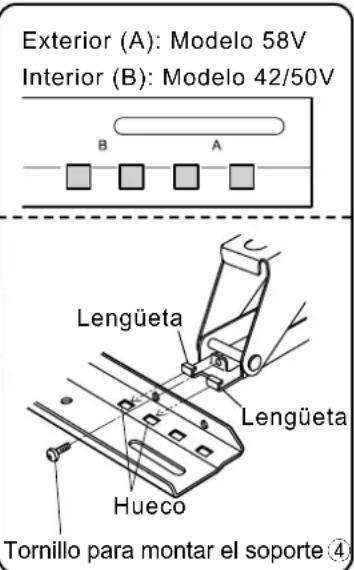

Interior (B): Modelo 42/50V Exterior (A): Modelo 58V Lengüeta Accesorio superior e inferior de la base Accesorio superior e inferior de la base Accesorio derecho de la base del soporte

Accesorio izquierdo de la base del soporte

Lengüeta (lado con la placa de características del modelo)39 Español

Atornille el soporte en posición utilizando los tornillos de los dos agujeros roscados restantes de la parte superior.

Utilice los tornillos de ajuste de ángulo, que fueron quitados, para realizar el ajuste de ángulo del paso 4.

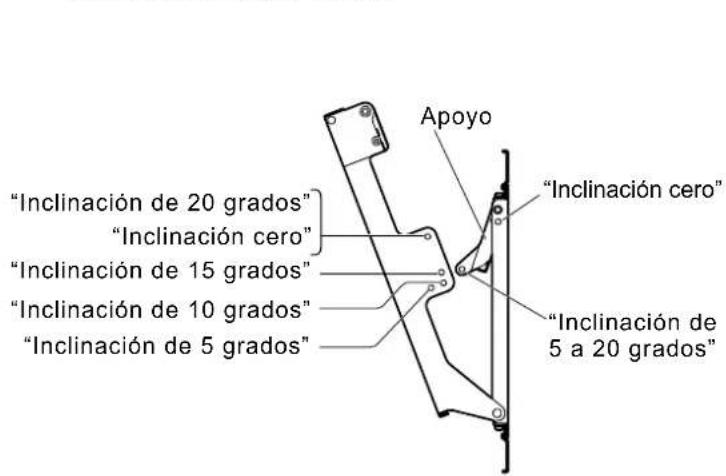

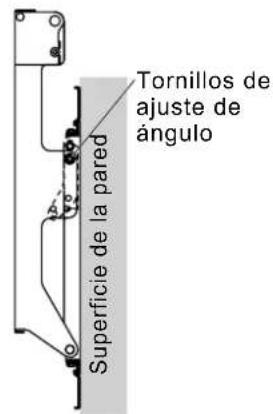

4. Ajuste del ángulo del soporte para colgar en pared

El ángulo de este soporte para montar en pared se puede ajustar con aumentos de 5 grados en una de cinco posiciones: desde “Inclinación cero” a “Inclinación de 20 grados”. El soporte para colgar en pared sale de la planta de fabricación con un ángulo de “Inclinación cero”. Para cambiar el ángulo, utilice los tornillos de ajuste de ángulo para cambiar la posición del apoyo.

(Par de apriete: 1,2 a 1,5 N•m) Cuando el ángulo está ajustado en “Inclinación cero” Tornillos de ajuste de ángulo Superficie de la pared Cuando el ángulo está ajustado en “Inclinación de 15 grados” Superficie de la pared Nota

• Cuando utilice algunos tipos de cables HDMI (RP-CDHG80 o RP-CDHG100) o cables de PC, los cables puede que toquen la pared y dañen el terminal HDMI o el terminal de entrada de PC de la pantalla de plasma. En tal caso, ajuste el ángulo del soporte para colgar en pared de forma que no se aplique peso al cable.

5. Preparación de la pantalla de plasma

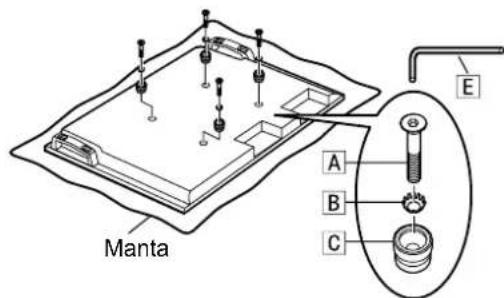

Montaje de los espaciadores de aislamiento

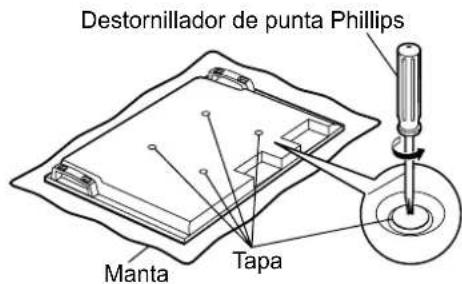

Coloque la superficie frontal de la pantalla de plasma sobre un paño limpio que no contenga suciedad ni cuerpos extraños y proceda como se explica a continuación. Si la pantalla de plasma tiene salientes, tenga cuidado de no rayarlos o dañarlos.

Quite las cuatro tapas de la pantalla de plasma utilizando un destornillador de punta Phillips. Nota

• Guarde las tapas desmontadas en un lugar seguro. (Las necesitará si utiliza el pedestal.)

Utilizando la llave Allen

, las 4 arandelas dentadas convexas

y los 4 espaciadores de aislamiento

provistos en los lugares de donde se quitaron las tapas, como se muestra en la figura de la derecha. (Par de apriete: 3 a 4 N•m) “Inclinación de 20 grados” “Inclinación cero” Apoyo “Inclinación cero” “Inclinación de 5 a 20 grados” “Inclinación de 15 grados” “Inclinación de 10 grados” “Inclinación de 5 grados” Destornillador de punta Phillips Manta Tapa Manta40 Español Procedimiento de instalación

6. Montaje de la pantalla de plasma en el

soporte para colgar en pared y conexión del mismo a otros componentes

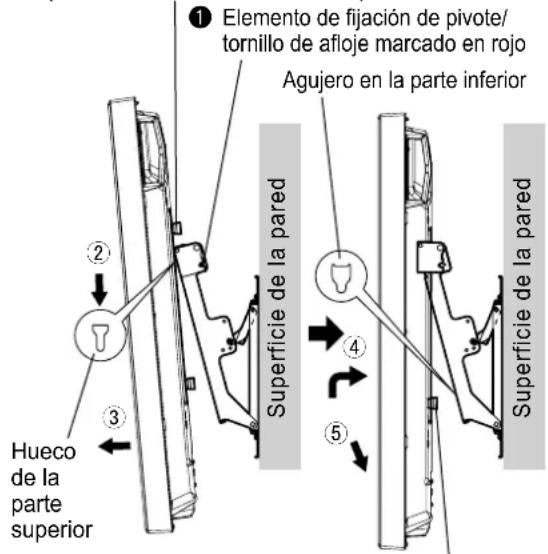

Quite los elementos de fijación de pivote/tornillos de afloje izquierdo y derecho

marcados en rojo (uno a la izquierda y el otro a la derecha).

Fije los espaciadores de aislamiento de la parte superior de la pantalla de plasma en los huecos de la parte superior del soporte para colgar en pared y luego baje la pantalla de plasma.

Tire de la pantalla de plasma hacia usted como se muestra en la figura de la derecha y conéctela al cable de corriente y a los cables del resto de los componentes.

Después de terminar las conexiones, levante un poco la pantalla de plasma y luego inserte los espaciadores de aislamiento de la parte inferior en los agujeros de la parte inferior del soporte para colgar en pared.

Baje ahora la pantalla de plasma. Hueco de la parte superior Espaciador de aislamiento superior

Elemento de fijación de pivote/ tornillo de afloje marcado en rojo Agujero en la parte inferior Espaciador de aislamiento inferior

Superficie de la pared Superficie de la pared Precaución

• Si la pantalla de plasma se levanta demasiado, su parte superior se soltará del soporte para colgar en pared.

7. Anclaje de la pantalla de plasma

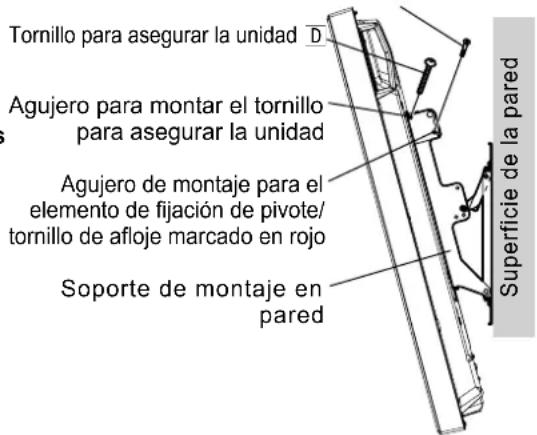

Instale los tornillos accesorios para asegurar la unidad

(2) en los agujeros de montaje de los tornillos para asegurar la unidad de los costados (izquierdo y derecho) del soporte para colgar en la pared.

Apriete firmemente los elementos de fijación de pivote/tornillos de afloje marcados en rojo que se han extraído

(uno a la derecha y el otro a la izquierda) en los agujeros de montaje de los elementos de fijación de pivote/tornillos de afloje situados en el soporte para colgar en pared. (Par de apriete: 1,2 a 1,5 N•m) Agujero para montar el tornillo para asegurar la unidad Tornillo para asegurar la unidad

Agujero de montaje para el elemento de fijación de pivote/ tornillo de afloje marcado en rojo Soporte de montaje en pared

Elemento de fijación de pivote/tornillo de afloje marcado en rojo Superficie de la pared Nota

• Para impedir que la pantalla de plasma se suelte del soporte para colgar en pared, los tornillos para asegurar la unidad

deberán apretarse firmemente en la derecha y en la izquierda hasta llegar a sus bases. Cómo retirar la pantalla de plasma del soporte para colgar en la pared

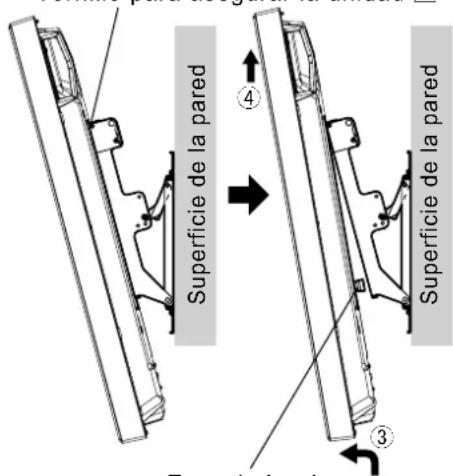

Quite los tornillos para asegurar la unidad

(uno a la izquierda y uno a la derecha) que están instalados en los costados del soporte para colgar en pared.

Desconecte el cable de alimentación y los cables que conectan la pantalla de plasma a las otras unidades.

Mientras levanta la parte inferior de la pantalla de plasma, tire de la propia pantalla hacia usted.

Una vez quitados los espaciadores de aislamiento inferiores, continúe levantando la pantalla de plasma para extraerla. Espaciador de aislamiento inferior Tornillo para asegurar la unidad
