РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TYWK42PR20 PANASONIC

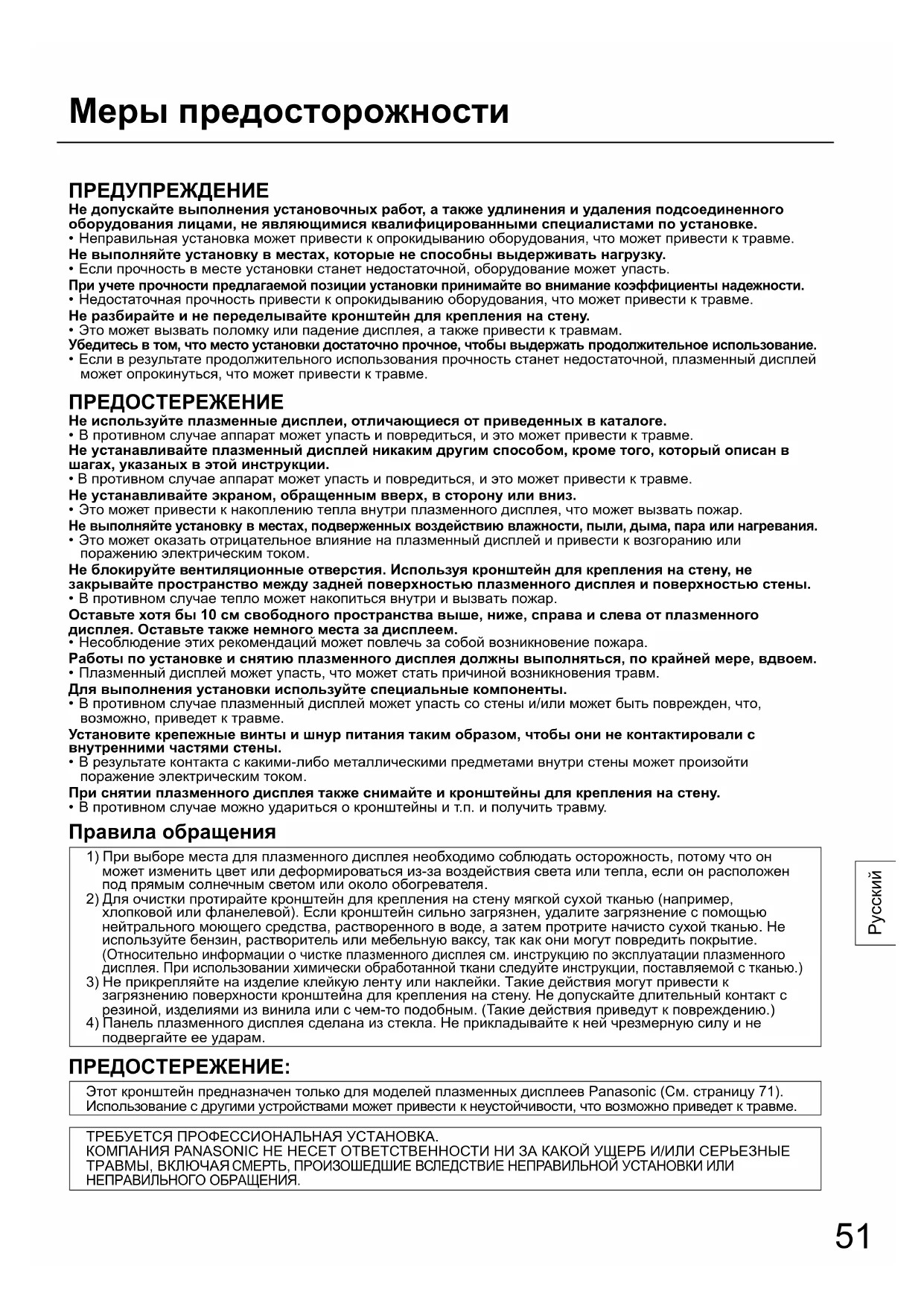

Меры предосторожности ПРЕДУПРЕЖДЕНИЕ Не допускайте выполнения установочных работ, а также удлинения и удаления подсоединенного оборудования лицами, не являющимися квалифицированными специалистами по установке.

• Неправильная установка может привести к опрокидыванию оборудования, что может привести к травме. Не выполняйте установку в местах, которые не способны выдерживать нагрузку.

• Если прочность в месте установки станет недостаточной, оборудование может

При учете прочности предлагаемой позиции установки принимайте во внимание коэффициенты надежности.

• Недостаточная прочность привести к опрокидыванию оборудования, что может привести к травме. Не разбирайте и не переделывайте кронштейн для крепления на стену.

• Это может вызвать поломку или падение дисплея, а также привести к травмам. Убедитесь в том, что место установки достаточно прочное, чтобы выдержать продолжительное использование.

• Если в результате продолжительного использования прочность станет недостаточной, плазменный дисплей может опрокинуться, что может привести к травме. ПРЕДОСТЕРЕЖЕНИЕ Не используйте плазменные дисплеи, отличающиеся от приведенных в каталоге.

• В противном случае аппарат может упасть и повредиться, и это может привести к травме. Не устанавливайте плазменный дисплей никаким другим способом, кроме того, который описан в шагах, указаных в этой инструкции.

• В противном случае аппарат может упасть и повредиться, и это может привести к травме. Не устанавливайте экраном, обращенным вверх, в сторону или вниз.

• Это может привести к накоплению тепла внутри плазменного дисплея, что может вызвать пожар. Не выполняйте установку в местах, подверженных воздействию влажности, пыли, дыма, пара или нагревания.

• Это может оказать отрицательное влияние на плазменный дисплей и привести к возгоранию или поражению электрическим током. Не блокируйте вентиляционные отверстия. Используя кронштейн для крепления на стену, не закрывайте пространство между задней поверхностью плазменного дисплея и поверхностью стены.

• В противном случае тепло может накопиться внутри и вызвать пожар. Оставьте хотя бы 10 см свободного пространства выше, ниже, справа и слева от плазменного дисплея. Оставьте также немного места за дисплеем.

• Несоблюдение этих рекомендаций может повлечь за собой возникновение пожара. Работы по установке и снятию плазменного дисплея должны выполняться, по крайней мере, вдвоем.

• Плазменный дисплей может упасть, что может стать причиной возникновения травм. Для выполнения установки используйте специальные компоненты.

• В противном случае плазменный дисплей может упасть со стены и/или может быть поврежден, что, возможно, приведет к травме. Установите крепежные винты и шнур питания таким образом, чтобы они не контактировали с внутренними частями стены.

• В результате контакта с какими-либо металлическими предметами внутри стены может произойти поражение электрическим током. При снятии плазменного дисплея также снимайте и кронштейны для крепления на стену.

• В противном случае можно удариться о кронштейны и т.п. и получить травму. Правила обращения

1) При выборе места для плазменного дисплея необходимо соблюдать осторожность, потому что он

может изменить цвет или деформироваться из-за воздействия света или тепла, если он расположен под прямым солнечным светом или около обогревателя.

2) Для очистки протирайте кронштейн для крепления на стену мягкой сухой тканью (например,

хлопковой или фланелевой). Если кронштейн сильно загрязнен, удалите загрязнение с помощью нейтрального моющего средства, растворенного в воде, а затем протрите начисто сухой тканью. Не используйте бензин, растворитель или мебельную ваксу, так как они могут повредить покрытие. (Относительно информации о чистке плазменного дисплея см. инструкцию по эксплуатации плазменного дисплея. При использовании химически обработанной ткани следуйте инструкции, поставляемой с тканью.)

3) Не прикрепляйте на изделие клейкую ленту или наклейки. Такие действия могут привести к

загрязнению поверхности кронштейна для крепления на стену. Не допускайте длительный контакт с резиной, изделиями из винила или с чем-то подобным. (Такие действия приведут к повреждению.)

4) Панель плазменного дисплея сделана из стекла. Не прикладывайте к ней чрезмерную силу и не

подвергайте ее ударам. ПРЕДОСТЕРЕЖЕНИЕ: Этот кронштейн предназначен только для моделей плазменных дисплеев Panasonic (См. страницу 71). Использование с другими устройствами может привести к неустойчивости, что возможно приведет к травме. ТРЕБУЕТСЯ ПРОФЕССИОНАЛЬНАЯ УСТАНОВКА. КОМПАНИЯ PANASONIC НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ НИ ЗА КАКОЙ УЩЕРБ И/ИЛИ СЕРЬЕЗНЫЕ ТРАВМЫ, ВКЛЮЧАЯ СМЕРТЬ, ПРОИЗОШЕДШИЕ ВСЛЕДСТВИЕ НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ НЕПРАВИЛЬНОГО ОБРАЩЕНИЯ.52

Детали, используемые для сборки кронштейна для крепления на стену

Верхнее и нижнее крепление основания (2)

Левое крепление основания кронштейна (1)

Правое крепление основания кронштейна (1)

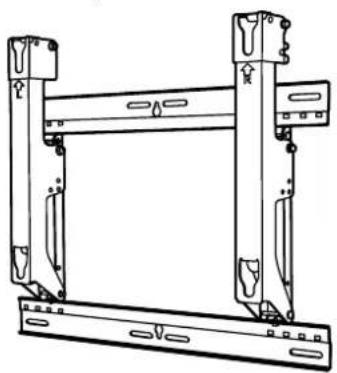

Винт для сборки крепежного приспособления (4)M5×10 Детали, используемые для установки Вид полностью собранного крепежного приспособления

Винт с шестигранной потайной головкой (4) M8×32

Винт для крепления устройства (2) M5×50

Выпуклая зубчатая шайба (4)

Торцовый ключ (входит в комплект поставки) (1) Изоляционная прокладка (4) [Изображения, приведенные в этом руководстве, используются только для пояснительных целей.]

Меры предосторожности при монтаже кронштейна для крепления на стену ♦ Кронштейн для крепления на стену предназначен для установки плазменного дисплея на вертикальную стену с целью просмотра. Не устанавливайте на любую другую поверхность, отличную от вертикальной стены. ♦ Чтобы обеспечить правильное функционирование плазменного дисплея и избежать проблем, не устанавливайте его в следующих местах.

• Около разбрызгивателей системы пожаротушения и/или детекторов возгорания/задымления

• Где есть опасность воздействия вибрации или ударов

• Около проводов высокого напряжения или динамических источников питания

• Около источников магнитных полей, тепла, водяного пара или копоти

• Местах, подверженных воздействию потока воздуха из нагревательных приборов

• Где могут формироваться капли конденсата от воздушных кондиционеров или других устройств ♦ Выполняйте установку, используя технологии, подходящие для структуры и материалов места установки. ♦ Используйте имеющиеся в продаже винты номинальным диаметром 6 мм, подходящие для материала стены (дерево, стальной каркас, бетон и т.д.), в котором будет закреплен кронштейн. ♦ Обеспечьте хорошую вентиляцию, чтобы температура окружающей среды не превышала 40 °C. В противном случае это может привести к накоплению тепла внутри плазменного дисплея, что может вызвать неисправность. ♦ Расстелите мягкое одеяло или ткань на полу так, чтобы плазменный дисплей и пол не испачкались и не поцарапались во время работ по сборке и установке. ♦ Во время привинчивания деталей следите за тем, чтобы винты не были затянуты недостаточно и не были затянуты чрезмерно. ♦ Используйте для штепсельной вилки шнура питания плазменного дисплея легкодоступную сетевую розетку. ♦ Примите достаточные меры, чтобы обеспечить безопасность вокруг себя при выполнении работ по установке. ♦ Не устанавливайте этот плазменный дисплей непосредственно под потолочными светильниками (например, под источниками местного освещения, прожекторного освещения или галогенными лампами), которые обычно выделяют много тепла. Такие действия могут привести к деформации или повреждению пластмассовых деталей корпуса.53

1. Сборка кронштейна для

• Соберите его в соответствии с размером плазменного дисплея. Установите верхнее и нижнее крепления

крепления основания, как показано на схеме. Вставьте выступающие части (фиксаторы) левого и правого креплений основания в вырезы верхнего и нижнего креплений основания (два места справа и два слева) и закрепите крепления винтами для сборки крепежных приспособлений

(4). (Крутящий момент: от 1,2 до 1,5 Н•м)

При выполнении работ с собранным кронштейном для крепления на стену, пожалуйста, держите левое и правое крепления основания кронштейна. Удерживание верхнего и нижнего крепления основания может привести к деформации блока.

2. Проверка прочности позиции установки

Кронштейн для крепления на стену весит приблизительно 3,2 кг. Обратитесь к инструкции по эксплуатации плазменного дисплея и уточните вес плазменного дисплея, который будет устанавливаться на кронштейн для крепления на стену.

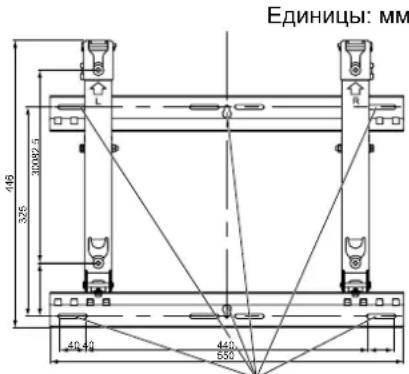

Обратитесь к приведенному справа габаритному чертежу кронштейна для крепления на стену и проверьте прочность стены в шести указанных местах установки. Если прочность стены в каком-либо из этих мест недостаточна, обеспечьте достаточное усиление. Единицы: мм

Отверстия для крепления на стену (в 6 позициях) Обязательно используйте винты для закрепления крепежного приспособления.

Имеются пять предварительно просверленных отверстий для крепления сверху и еще пять снизу кронштейна для крепления на стену. Используйте предусмотренные запасные отверстия, если стена изготовлена из дерева или другого материала, и невозможно обеспечить достаточный уровень прочности при закреплении крепежного приспособления в шести указанных справа местах. Однако имейте в виду, что в зависимости от материала, из которого изготовлена поверхность крепления, при использовании винтов в слишком близко расположенных местах возможно возникновение трещин на поверхности.

• Не закрепляйте и не располагайте на крепежном приспособлении другие устройства, кроме плазменного дисплея.

• Относительно подробностей о размерах, применяемых при креплении плазменного дисплея, обращайтесь к габаритному чертежу (см. страницу 71).

Установка на стену кронштейна для крепления на стену

• Если необходимо заделать в стену винты или гайки до установки кронштейна для крепления на стену, например, если стена сделана из бетона, укажите места отверстий, поместив на место крепления на стене реальное крепежное приспособление для крепления на стену, или вычислив места для отверстий по габаритному чертежу, а затем заделайте винты и гайки с номинальным диаметром 6 мм или эквивалентные им. При вмуровывании винтов проверьте, чтобы они выступали от поверхности стены на 10-15 мм.

• В качестве винтов для крепления на стену используйте имеющиеся в продаже винты номинальным диаметром 6 мм, подходящие для материала/ конструкции, к которым вы собрались крепить кронштейн.

• Прикрепите винты как минимум в шести местах.

Проверьте прочность крепежных винтов. Используйте достаточно прочные винты.

Винты регулировки угла

Установите кронштейн для крепления на стену так, чтобы нанесенные на нем стрелки указывали вверх.

Прежде всего, закрепите винт в центральном верхнем отверстии

Используйте уровень, чтобы убедиться в том, что кронштейн не наклонен с одной стороны, и зафиксируйте кронштейн на месте винтами в трех отверстиях для винтов, расположенных снизу.

Удалите винты регулировки угла с левого

основания кронштейна и откройте левое

основания кронштейна. Процедура монтажа

Винт для сборки крепежного приспособления

Внутренняя часть (B): модель 42/50 В Внешняя часть (A): модель 58 В

Верхнее и нижнее крепление

Верхнее и нижнее крепление

(та сторона, на которую прикреплена паспортная табличка с наименованием модели )54

Зафиксируйте кронштейн на месте винтами в оставшихся двух отверстиях для винтов, расположенных сверху.

Используйте винты регулировки угла, которые были удалены, для выполнения регулировки угла в пункте 4.

Регулировка угла кронштейна для крепления на стену

Угол этого крепежного устройства для крепления на стену может быть установлен с шагом в 5 градусов в одно из пяти положений, от положения “Нулевой наклон” до “ Наклон в 20 градусов

При отправке с завода-изготовителя угол кронштейна для крепления на стену установлен на “Hулевой наклон”. Для изменения угла используйте винты регулировки угла, чтобы изменить положение крепления.

(Крутящий момент: от 1,2 до 1,5 Н•м) “Наклон в 20 градусов” “Нулевой наклон”

“Нулевой наклон” “Наклон от 5 до 20 градусов” “Наклон в 15 градусов” “Наклон в 10 градусов” “Наклон в 5 градусов” При установке угла на “Hулевой наклон”

Поверхность стены При установке угла на “Hаклон в 15 градусов” Поверхность стены

• При использовании некоторых типов кабелей HDMI (RP-CDHG80 или RP-CDHG100) или кабелей ПК, кабель может касаться стены и вызывать повреждение разъема HDMI или входного разъема ПК на плазменном дисплее. В этом случае подрегулируйте угол кронштейна для настенного крепления так, чтобы на кабель не прилагалось давление.

5. Подготовка плазменного дисплея

Прикрепление изоляционных прокладок

Расположите лицевую поверхность плазменного дисплея на чистой ткани без грязи или посторонних предметов и следуйте процедуре, описанной ниже. Если на плазменном дисплее есть выступающие детали, позаботьтесь о том, чтобы не поцарапать и не повредить их.

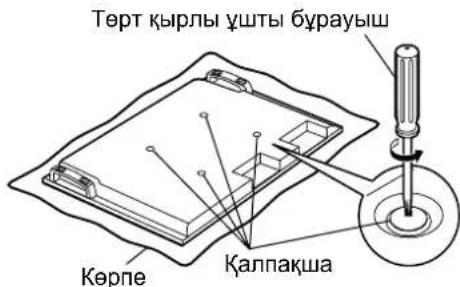

С помощью крестовой отвертки удалите с плазменного дисплея четыре колпачка

• Храните снятые колпачки в надежном месте. (Они понадобятся, если вы будете использовать подставку.)

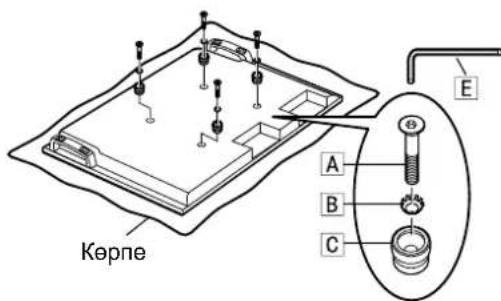

Используя поставляемый торцовый ключ

, закрепите 4 поставляемых винта с шестигранной потайной головкой

, 4 выпуклые зубчатые шайбы

в места, откуда были сняты колпачки, как показано на рисунке справа. (Крутящий момент: от 3 до 4 Н•м) Процедура монтажа55

6. Прикрепление плазменного дисплея

к кронштейну для монтажа на стену и подсоединение других компонентов

Удалите отмеченные красным винты для крепления/снятия поворотной части

слева и справа (один слева и один справа).

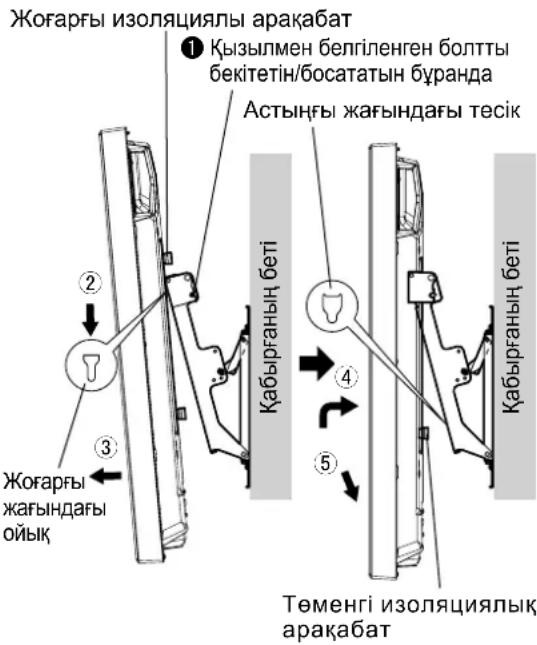

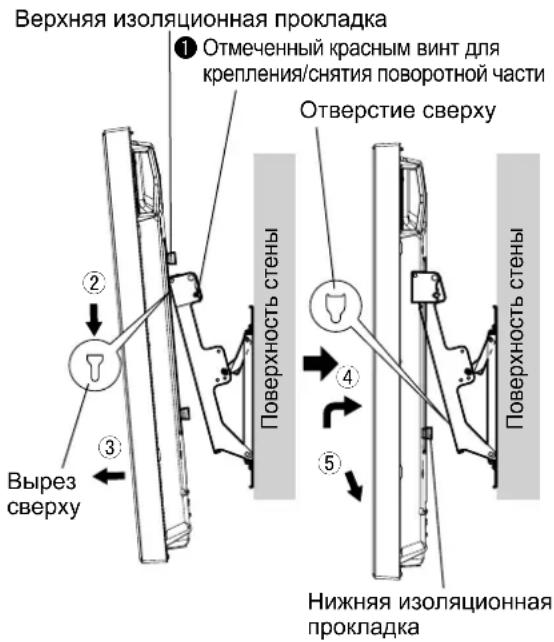

Вставьте изоляционные прокладки на верхней части плазменного дисплея в вырезы на верхней части кронштейна для крепления на стену и сдвиньте плазменный дисплей вниз.

Потяните корпус плазменного дисплея на себя, как показано на рисунке справа, и подсоедините шнур питания и кабели других компонентам.

После завершения подсоединений слегка поднимите плазменный дисплей и вставьте изоляционные прокладки снизу в отверстия в нижней части кронштейна для крепления на стену.

Теперь опустите плазменный дисплей.

Верхняя изоляционная прокладка

Отмеченный красным винт для крепления/снятия поворотной части Отверстие сверху Нижняя изоляционная

Поверхность стены Поверхность стены ПРЕДОСТЕРЕЖЕНИЕ

• Если плазменный дисплей поднять слишком сильно, его верхняя часть станет выступать из кронштейна для крепления на стену.

7. Закрепление плазменного дисплея

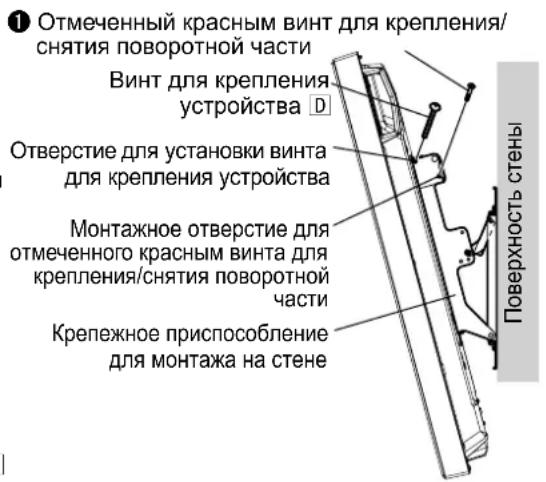

Вставьте дополнительные винты

(2) для крепления устройства в монтажные отверстия для винтов для крепления устройства на боковых сторонах (левой и правой) кронштейна для крепления на стену.

Надежно закрепите удаленные отмеченные красным винты для крепления/снятия поворотной части

(один слева и один справа) в отверстиях для отмеченных красным винтов для крепления/снятия поворотной части по бокам кронштейна для крепления на стену. (Крутящий момент: от 1,2 до 1,5 Н•м) Отверстие для установки винта для крепления устройства Винт для крепления

Монтажное отверстие для отмеченного красным винта для крепления/снятия поворотной

Крепежное приспособление для монтажа на стене Отмеченный красным винт для крепления/ снятия поворотной части Поверхность стены

• Для предупреждения того, чтобы плазменный дисплей выступал за пределы кронштейна для крепления на стену, необходимо надежно, до упора завинтить винты для крепления устройства

слева и справа. Как снять плазменный дисплей с кронштейна для крепления на стену

Удалите винты для крепления устройства

(один слева и один справа), которые прикреплены по бокам кронштейна для крепления на стену.

Отсоедините сетевой шнур и провода, соединяющие плазменный дисплей с другими устройствами.

Поднимая нижнюю часть плазменного дисплея, потяните плазменный дисплей на себя.

После удаления нижних изоляционных прокладок продолжайте поднимать плазменный дисплей и снимите его. Нижняя изоляционная

Винт для крепления устройства

Поверхность стены Поверхность стены

• Чтобы снять плазменный дисплей, его нужно поднять приблизительно на 4 см.56
