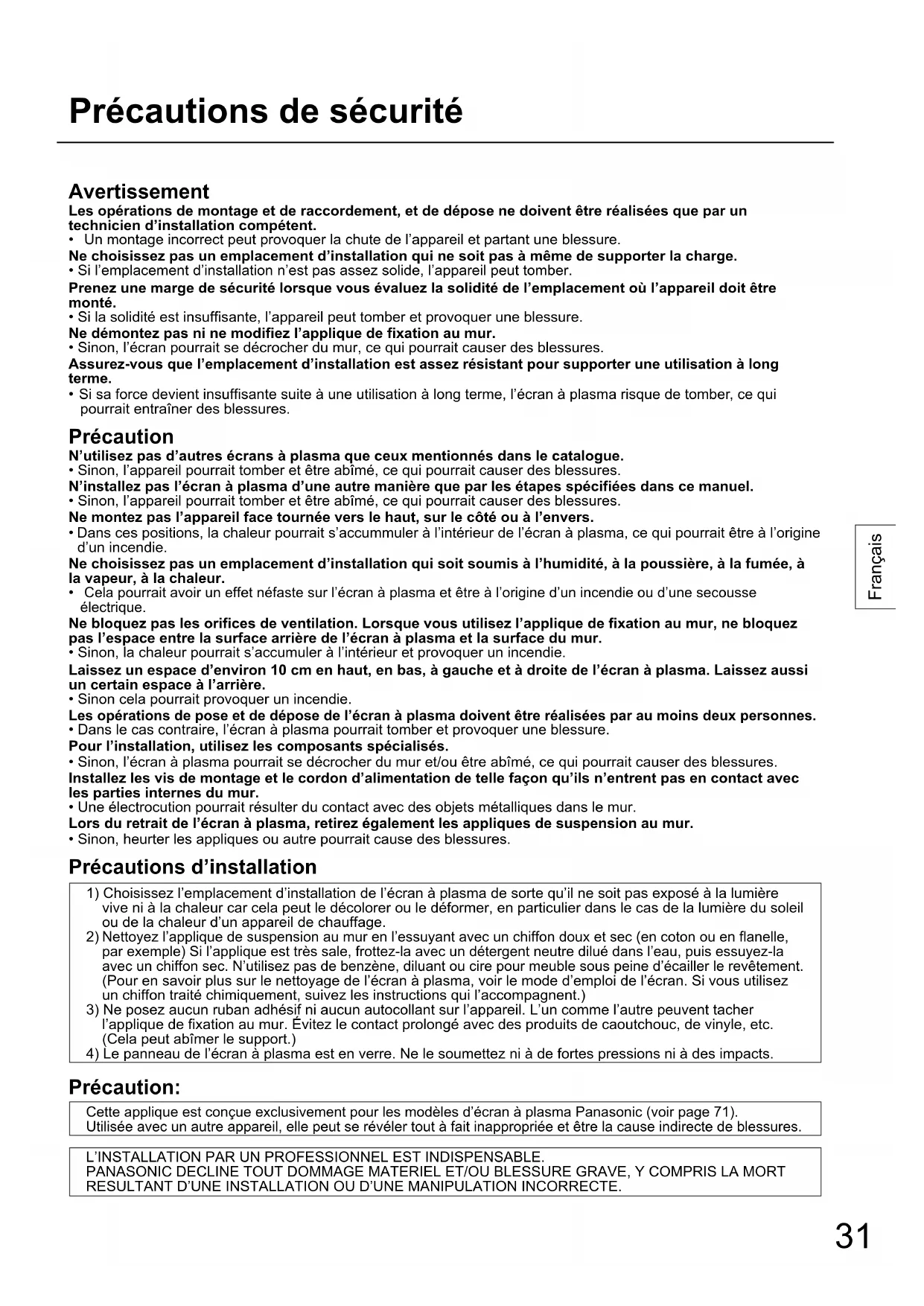

• Lo schermo al plasma deve essere sollevato di circa 4 cm per la rimozione. Procedura di montaggio31 Français Précautions de sécurité Avertissement Les opérations de montage et de raccordement, et de dépose ne doivent être réalisées que par un technicien d’installation compétent.

• Un montage incorrect peut provoquer la chute de l’appareil et partant une blessure. Ne choisissez pas un emplacement d’installation qui ne soit pas à même de supporter la charge.

• Si l’emplacement d’installation n’est pas assez solide, l’appareil peut tomber. Prenez une marge de sécurité lorsque vous évaluez la solidité de l’emplacement où l’appareil doit être monté.

• Si la solidité est insuffisante, l’appareil peut tomber et provoquer une blessure. Ne démontez pas ni ne modifiez l’applique de fixation au mur.

• Sinon, l’écran pourrait se décrocher du mur, ce qui pourrait causer des blessures. Assurez-vous que l’emplacement d’installation est assez résistant pour supporter une utilisation à long terme.

• Si sa force devient insuffisante suite à une utilisation à long terme, l’écran à plasma risque de tomber, ce qui pourrait entraîner des blessures. Précaution N’utilisez pas d’autres écrans à plasma que ceux mentionnés dans le catalogue.

• Sinon, l’appareil pourrait tomber et être abîmé, ce qui pourrait causer des blessures. N’installez pas l’écran à plasma d’une autre manière que par les étapes spécifiées dans ce manuel.

• Sinon, l’appareil pourrait tomber et être abîmé, ce qui pourrait causer des blessures. Ne montez pas l’appareil face tournée vers le haut, sur le côté ou à l’envers.

• Dans ces positions, la chaleur pourrait s’accummuler à l’intérieur de l’écran à plasma, ce qui pourrait être à l’origine d’un incendie. Ne choisissez pas un emplacement d’installation qui soit soumis à l’humidité, à la poussière, à la fumée, à la vapeur, à la chaleur.

Cela pourrait avoir un effet néfaste sur l’écran à plasma et être à l’origine d’un incendie ou d’une secousse électrique. Ne bloquez pas les orifices de ventilation. Lorsque vous utilisez l’applique de fixation au mur, ne bloquez pas l’espace entre la surface arrière de l’écran à plasma et la surface du mur.

• Sinon, la chaleur pourrait s’accumuler à l’intérieur et provoquer un incendie. Laissez un espace d’environ 10 cm en haut, en bas, à gauche et à droite de l’écran à plasma. Laissez aussi un certain espace à l’arrière.

• Sinon cela pourrait provoquer un incendie. Les opérations de pose et de dépose de l’écran à plasma doivent être réalisées par au moins deux personnes.

• Dans le cas contraire, l’écran à plasma pourrait tomber et provoquer une blessure. Pour l’installation, utilisez les composants spécialisés.

• Sinon, l’écran à plasma pourrait se décrocher du mur et/ou être abîmé, ce qui pourrait causer des blessures. Installez les vis de montage et le cordon d’alimentation de telle façon qu’ils n’entrent pas en contact avec les parties internes du mur.

• Une électrocution pourrait résulter du contact avec des objets métalliques dans le mur. Lors du retrait de l’écran à plasma, retirez également les appliques de suspension au mur.

• Sinon, heurter les appliques ou autre pourrait cause des blessures. Précautions d’installation

1) Choisissez l’emplacement d’installation de l’écran à plasma de sorte qu’il ne soit pas exposé à la lumière

vive ni à la chaleur car cela peut le décolorer ou le déformer, en particulier dans le cas de la lumière du soleil ou de la chaleur d’un appareil de chauffage.

Nettoyez l’applique de suspension au mur en l’essuyant avec un chiffon doux et sec (en coton ou en flanelle, par exemple) Si l’applique est très sale, frottez-la avec un détergent neutre dilué dans l’eau, puis essuyez-la avec un chiffon sec. N’utilisez pas de benzène, diluant ou cire pour meuble sous peine d’écailler le revêtement. (Pour en savoir plus sur le nettoyage de l’écran à plasma, voir le mode d’emploi de l’écran. Si vous utilisez un chiffon traité chimiquement, suivez les instructions qui l’accompagnent.)

3) Ne posez aucun ruban adhésif ni aucun autocollant sur l’appareil. L’un comme l’autre peuvent tacher

l’applique de fixation au mur. Évitez le contact prolongé avec des produits de caoutchouc, de vinyle, etc. (Cela peut abîmer le support.)

4) Le panneau de l’écran à plasma est en verre. Ne le soumettez ni à de fortes pressions ni à des impacts.

Précaution: Cette applique est conçue exclusivement pour les modèles d’écran à plasma Panasonic (voir page 71). Utilisée avec un autre appareil, elle peut se révéler tout à fait inappropriée et être la cause indirecte de blessures. L’INSTALLATION PAR UN PROFESSIONNEL EST INDISPENSABLE. PANASONIC DECLINE TOUT DOMMAGE MATERIEL ET/OU BLESSURE GRAVE, Y COMPRIS LA MORT RESULTANT D’UNE INSTALLATION OU D’UNE MANIPULATION INCORRECTE.32 Français Pièces Précautions relatives à l’applique de fixation au mur ♦ L’applique de fixation au mur a été conçue pour maintenir un écran à plasma contre un mur vertical. Ne montez pas cette applique sur une surface autre qu’un mur vertical. ♦ Pour que l’écran à plasma fonctionne convenablement et éviter les anomalies, ne choisissez pas un emplacement tel que ceux énumérés ci-dessous.

• Emplacement près de sprinklers ou de détecteurs de fumée ou d’incendie

• Emplacement exposé aux vibrations et aux chocs

• Emplacement proche d’un câble haute tension ou d’une alimentation dynamique

• À proximité de sources de magnétisme, de chaleur, de vapeur d’eau ou de suie

• Emplacement exposé au souffle d’air d’un appareil de chauffage

• Là où des gouttes de condensation d’un climatiseur ou autre appareil peuvent se former ♦ Monter l’appareil en utilisant une technique qui convient compte tenu de la structure et des matériaux de l’emplacement. ♦ Utilisez des vis du commerce d’un diamètre nominal de 6 mm adaptées à la nature du matériau (bois, structure en acier, béton, etc.) constituant le mur sur lequel doit être montée l’applique. ♦ Veillez à ce que l’air puisse circuler librement de manière que la température ambiante en fonctionnement ne dépasse pas 40 °C. Dans le cas contraire, l’augmentation de température pourrait provoquer une anomalie de fonctionnement. ♦ Étendez une couverture ou un chiffon moelleux sur le sol de sorte que l’écran à plasma et le plancher ne soient pas marqués ou égratignés pendant les travaux de montage et d’installation. ♦ Lors du vissage des pièces, veillez à serrer suffisamment les vis mais aussi à ne pas trop les serrer. ♦ Pour alimenter l’écran à plasma, choisissez une prise secteur qui soit aisément accessible. ♦ Soyez attentif à votre sécurité lorsque vous procédez au montage et à l’installation. ♦ Ne pas installer l’écran à plasma sous des lampes de plafond (projecteurs, lampes halogènes, etc.). Autrement le boîtier risque d’être déformé ou endommagé par la chaleur intense. Pièces utilisées pour monter l’applique de fixation au mur

Fixation supérieure et inférieure de la base (2)

Fixation gauche de la base de l’applique (1)

Fixation droite de la base de l’applique (1)

Vis pour le montage du dispositif de fixation (4)M5×10 Pièces utilisées pour l’installation Vue du dispositif de fixation entièrement monté Vis à tête fraisée à six pans creux (4) M8×32

Vis de serrage de l’unité (2) M5×50 Rondelle cuvette dentée (4) Clé hexagonale (outil fourni) (1) Rondelle isolante (4) [Les images du présent manuel ne sont présentées qu’à titre d’illustration.]33 Français

1. Montage de l’applique de

Montez-la en fonction de la taille de l’écran à plasma. Placez les fixations supérieures et inférieures de la base

, puis les fixations gauches

de la base comme indiqué sur la figure. Introduisez les parties projetées (languettes) des fixations gauches et droites de la base dans les découpes des fixations gauches et droites de la base (deux positions à droite et deux à gauche), et serrez les fixations à l’aide des vis destinées à l’assemblage du dispositif de fixation

(4). (Couple de serrage : 1,2 à 1,5 N•m) Remarque

Tenez les fixations gauche et droite de la base pendant que vous manipulez l’applique murale. L’applique risque de se déformer si vous tenez la base par les fixations supérieure et inférieure.

2. Vérification de la solidité de l’emplacement

L’applique de fixation au mur pèse environ 3,2 kg. Consultez le mode d’emploi de l’écran à plasma pour vérifier le poids de l’ensemble de l’écran à plasma qui sera fixé à l’applique de fixation au mur.

Consultez le dessin d’encombrement de l’applique de fixation au mur illustrée sur la droite et vérifiez la résistance du mur aux six emplacements d’installation indiqués. Appliquez un renfort approprié si la résistance n’est pas suffisante à ces emplacements. Unité : mm

Orifices pour montage mural (6 points) Utilisez sans faute les vis pour assujettir le dispositif de fixation. Remarques

• Vous trouverez cinq orifices pour montage pré-percés en haut et en bas de l’applique de fixation au mur. Utilisez les orifices inutilisés si le mur est en bois ou dans un autre matériel et qu’un niveau adéquat de résistance n’est pas garanti en assujettissant le dispositif de fixation aux six emplacements illustrés à droite. Gardez, toutefois, à l’esprit que, selon le matériau de l’emplacement de fixation, des fissures peuvent apparaître à la surface si les vis sont utilisées à des emplacements trop rapprochés les un des autres.

• N’installez ou ne posez qu’un écran à plasma sur le dispositif de fixation : n’installez pas, ni ne posez un autre appareil.

• Pour en savoir plus sur les dimensions applicables lorsque l’écran à plasma est installé, consultez le dessin d’encombrement (voir page 71).

Montage de l’applique de fixation murale sur le mur Remarques

• S’il s’avère nécessaire d’enfoncer les vis ou les écrous dans le mur avant d’installer l’applique de fixation au mur car le mur est en béton, par exemple, repérez les emplacements des orifices en plaçant le dispositif de fixation murale sur le mur ou en calculant les emplacements des orifices d’après le dessin d’encombrement, puis enfoncez les vis ou écrous avec un diamètre nominale de 6 mm ou équivalent. Lorsque vous introduisez les vis, veillez à les laisser dépasser la surface du mur de 10 à 15 mm.

• Pour les vis de montage mural, utilisez des vis disponibles dans le commerce d’un diamètre nominal de 6 mm et destinées au matériau/à la structure sur laquelle vous souhaitez fixer l’applique.

• Serrez les vis sur au moins six emplacements.

Vérifiez la résistance des vis de montage. Utilisez des vis suffisamment solides. Flèches

Vis de réglage de l’angle

Installez l’applique de fixation au mur de sorte que les repères fléchés soient tournés vers le haut.

Commencez par serrer la vis dans l’orifice central

Utilisez un niveau pour vous assurer que l’applique n’est pas inclinée, et vissez l’applique dans cette position à l’aide des trois orifices de montage des vis qui se trouvent au bas.

Déposez les vis de réglage de l’angle des fixations et gauche

la base de l’applique, et ouvrez les fixations et gauche

de la base. Mode de pose Encoche Vis pour le montage du dispositif de fixation

Intérieur (B) : modèle 42/50V Extérieur (A) : modèle 58V Onglet Onglet Fixation supérieure et inférieure de la base Fixation supérieure et inférieure de la base Fixation droite de la base de l’applique

Fixation gauche de la base de l’applique

(côté où est apposée la plaque signalétique)34 Français

Vissez l’applique sur cette position en posant les vis dans les deux orifices restants qui se trouvent au haut.

Utilisez les vis de réglage de l’angle précédemment déposées, pour effectuer le réglage de l’angle à l’étape 4.

4. Réglage de l’angle de l’applique de fixation au mur

L’angle de ce dispositif de fixation murale est réglable par incréments de 5 degrés selon 5 positions allant de “Zéro inclinaison” à une “Inclinaison de 20 degrés”. Lorsque l’applique de fixation au mur sort d’usine, l’angle est réglé sur “Zéro inclinaison”. Pour modifier cet angle, changez la position de la jambe de soutien à l’aide des vis de réglage de l’angle.

(Couple de serrage : 1,2 à 1,5 N•m) Lorsque l’angle est réglé sur “Zéro inclinaison” Vis de réglage de l’angle Surface du mur Lorsque l’angle est réglé sur “Inclinaison de 15 degrés” Surface du mur Remarque

• Lors de l’utilisation de certains types de câble HDMI (RP-CDHG80 ou RP-CDHG100) ou de câbles PC, il se peut que le câble touche le mur et endommage la borne HDMI ou la borne d’entrée PC sur l’écran à plasma. Le cas échéant, réglez l’angle de l’applique de fixation au mur de sorte qu’aucun poids ne soit appliqué au câble.

5. Préparation de l’écran à plasma

Placez la face avant de l’écran à plasma sur un chiffon propre ne comportant ni saleté ni corps étranger, et suivez la procédure ci-dessous. Si l’écran à plasma possède des parties saillantes, veillez à ne pas les rayer ni à les endommager.

Retirez les quatre capuchons de l’écran à plasma à l’aide d’un tournevis à pointe cruciforme. Remarque

• Conservez dans un endroit sûr les capuchons déposés. (Ils seront nécessaires si vous utilisez le socle.)

À l’aide de la clé hexagonale

fournie, montez les 4 vis à tête fraisée à six pans creux

, les 4 rondelles cuvettes dentées

et les 4 rondelles isolantes

fournies, aux emplacements où les capuchons ont été retirés, tel qu’illustré ci-contre à droite. (Couple de serrage : 3 à 4 N•m) Mode de pose Tournevis cruciforme Couverture Capuchon Couverture “Inclinaison de 20 degrés” “Zéro inclinaison” Jambe de soutien “Zéro inclinaison” “Inclinaison de 5 à 20 degrés” “Inclinaison de 15 degrés” “Inclinaison de 10 degrés” “Inclinaison de 5 degrés”35 Français

6. Fixation de l’écran à plasma à l’applique de

fixation au mur et raccordement avec les autres éléments

Déposez les vis marquées en rouge

servant à fixer et dégager le pivot (une à gauche et une à droite).

Faites correspondre les rondelles isolantes en haut de l’écran à plasma avec les encoches en haut de l’applique de fixation au mur, puis abaissez l’écran à plasma.

Tirez l’écran à plasma vers vous conformément à l’illustration de droite et raccordez-le au cordon d’alimentation et aux câbles des autres éléments.

Une fois les raccordements terminés, soulevez légèrement l’écran à plasma et insérez les rondelles isolantes du bas dans les orifices inférieurs de l’applique de fixation au mur.

À présent, abaissez l’écran plasma. Encoche en haut Rondelle isolante supérieure Vis marquée en rouge servant à fixer/dégager le pivot Orifice inférieur Rondelle isolante inférieure

Surface du mur Surface du mur Précaution

• Si l’écran à plasma est soulevé trop haut, sa partie supérieure se dégagera de l’applique de fixation au mur.

7. Fixation de l’écran à plasma

Placez les vis fournies en accessoires pour le serrage de l’unité

(2) dans les orifices de montage des vis de serrage de l’unité sur les côtés (gauche et droit) de l’applique pour fixation au mur.

Serrez solidement les vis marquées en rouge

servant à fixer/dégager le pivot (une à gauche et une à droite) dans les orifices pour montage des vis marquées en rouge servant à fixer/dégager le pivot sur le côté de l’applique de fixation au mur. (Couple de serrage : 1,2 à 1,5 N•m) Orifice de montage de la vis de serrage de l’unité Vis de serrage de l’unité Orifice de montage pour vis marquée en rouge servant à fixer/dégager le pivot Dispositif de fixation murale

Vis marquée en rouge servant à fixer/dégager le pivot Surface du mur Remarque

• Afin d’empêcher l’écran à plasma de se dégager de l’applique de fixation au mur, les vis de serrage de l’unité

doivent être solidement serrées à gauche et à droite aussi loin que possible de leurs bases. Comment retirer l’écran à plasma de l’applique de fixation au mur

Déposez les vis de serrage de l’unité

(2) (une à gauche et une à droite) fixées sur les côtés de l’applique de fixation au mur.

Déconnectez le câble d’alimentation et les câbles qui raccordent lécran à plasma aux autres appareils.

Tout en soulevant la partie inférieure de l’écran à plasma, tirez-le vers vous.

Après avoir retiré les rondelles isolantes inférieures, continuez à soulever l’écran à plasma et retirez-le. Rondelle isolante inférieure Vis de serrage de l’unité

Surface du mur Surface du mur Remarque
