BRUKSANVISNING TH-42PWD7ESJ PANASONIC

Plasmaskärm med hög upplösning

Modellnummer

TH-42PHD7E TH-50PHD7E

Illustrationen visar endast en föreställd bild.

Läs noga denna bruksanvisning innan apparaten tas i bruk och bevara den för framtida referens.

Svensk

Bästa Panasonic-vän

Välkommen till Panasonic-familjen. Vi hoppas att du skall få många års nöje med din nya plasmaskärm.

För att få ut mesta möjliga av monitorn, skall du läsa igenom bruksanvisningen innan du börjar manövrera monitorn och därefter spara den för framtida bruk.

Spara också kvittot från affären och skriv upp monitorns modellnummer samt serienummer i utrymmet på bruksanvisningens baksida.

Besök Panasonics website vid

Viktiga säkerhetsföreskrifter.... 3

Säkerhetsföreskrifter 4

Tillbehör 7

Medföljande tillbehör 7

Fjärrkontrollens batterier 7

Anslutningar 8

Anslutning till PC-ingångar 9

Anslutning till SERIAL-uttagen 10

Att slå strömmen på/av.... 11

Grundmanövrering.... 12

Menyvisning på skärmen 14

Utgångsval 16

Välja ingångssignal 16

Val av menyspråk på skärmen 16

Reglering av bildformat (ASPECT) 17

Avancerade inställningar 21

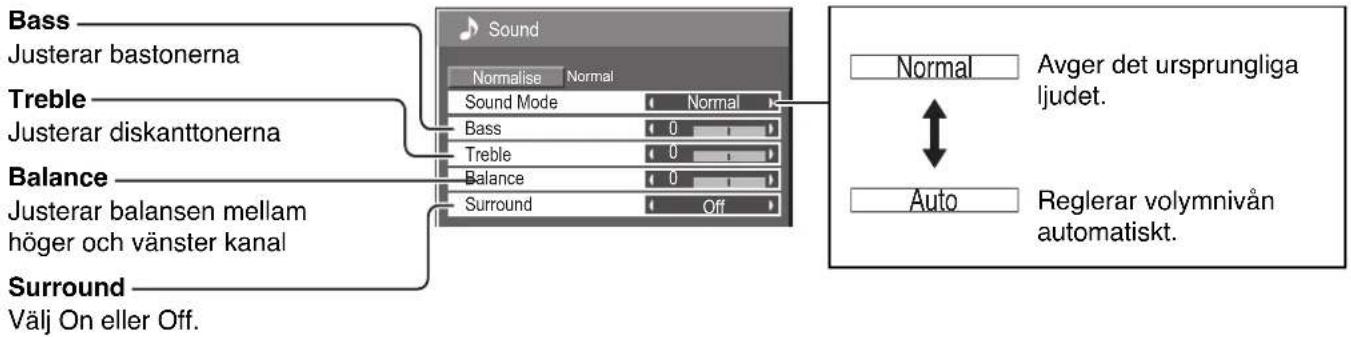

Ljudjustering 22

Ljuddämpning 22

Digital Zoom 23

PRESENT TIME Setup / Set up TIMER 24

PRESENT TIME Setup

(Inställning av PRESENT TIME) 24

Set up TIMER (Inställning av TIMER) 25

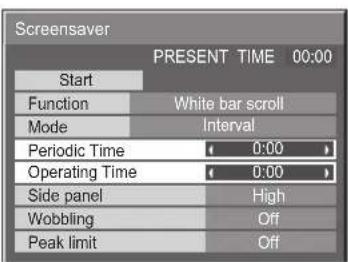

Skärmsläckare (att förhindra spökbilder) 26

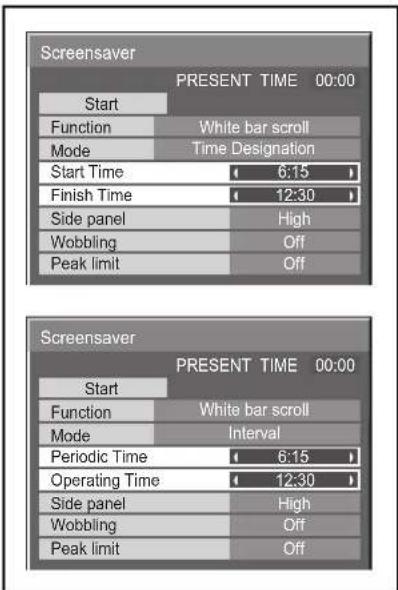

Inställning av tid för skärmsläckaren 27

Att förhindra spökbilder på skärmen 27

Justering av sidopanel 28

Reducering av strömförbrukning 29

Anpassning av ingångsetiketter 29

Uppställning för multivisning 30

Att utföra uppställning för multivisning 30

Inställning av placeringsnummer för varje plasmaskärm 31

Uppställning för insignaler.... 32

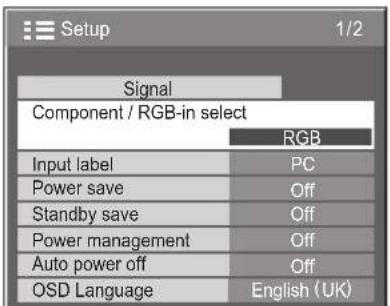

Component/RGB-in select (Val av komponent/RGB-ingång) 32

3D Y/C-filter (filtret) 32

Färgsystem / Panasonic Auto ..... 33

Cinema reality / P-NR 33

Synkronisering 34

H-Frekvens (kHz) / V-Frekvens (Hz) 34

Transportvillkor 35

Felsökning 36

Ingångssignalen går att visa 37

Tekniska data .... 38

Viktiga säkerhetsföreskrifter

VARNING

1) Utsätt inte enheten för dropp eller stänk för att förhindra att den skadas, vilket kan resultera i brand eller stötar. Placera inte vätskebehållare (blomvaser, koppar, smink el.dyl.) ovanpå anläggningen (och ej heller på hyllor el.dyl. ovanför). Placera inga öppna flamkällor som till exempel tända ljus på/ovanför enheten.

2) För att förhindra elstötar skall du inte ta bort monitorhöljet. Det finns inga invändiga delar du själv kan reparera. Låt kvalificerad servicepersonal ta hand om alla servicearbeten.

3) Ta inte bort nätkabelkontaktens jordningsstift. Denna monitor har en tre-stifts nätkabelkontakt av jordningstyp. Denna kontakt passar endast i ett växelströmsuttag av jordningstyp. Detta är en säkerhetsegenskap. Om du inte kan sätta in kontakten i uttaget, skall du kontakta en elektriker. Förstör inte syftet med denna jordningskontakt.

4) För att förhindra elstötar bör du försäkra att jordstiftet på nätkabelns kontakt är ordentligt anslutet.

OBSERVERA

Denna utrustning är avsedd för användning i miljöer som är relativt fria från elektromagnetiska fält.

Om denna utrustning används nära källor till kraftiga elektromagnetiska fält eller där elektriska störningar kan lägga sig över ingångssignalerna, kan det leda till att bild och ljud börjar svaja eller att interferensstörningar uppträder. För att undvika att utrustningen skadas på något sätt, ska den hållas på avstånd från källor som alstrar kraftiga elektromagnetiska fält.

VARNING

Detta är en apparat av klass A. I ett bostadsområde kan den orsaka radiostörningar som kan kräva att särskilda åtgärder vidtas.

Angående varumärken

• VGA är ett varumärke som tillhör International Business Machines Corporation.
• Macintosh är ett registrerat varumärke som tillhör Apple Corporation, USA.
• S-VGA är ett registrerat varumärke som tillhör Video Electronics Standard Association. Övriga varumärken respekteras fullt ut även om ingen särskild notering om företag eller produkter har gjorts.

Anmärkning

Visa inte en stillbild under en längre period, eftersom detta kan lämna en permanent spökbild på den breda plasmaskärmen.

Sådana stillbilder är till exempel logotyper, videospel, datorbilder, teletext och bilder som visas i formatet 4:3.

Säkerhetsföreskrifter

VARNING

■ Iordningställande

Den Plasmaskärm skall endast användas i kombination med följande tillbehör som köpes separat. Om du använder monitorn tillsammans med andra tillbehör som köpes separat, kan den bli instabilt installerad och då personskador uppstå. (Samtliga nedanstående tillbehör tillverkas av Matsushita Electric Industrial Co., Ltd.)

• Högtalare TY-SP37P5W-K (TH-37PWD7E), TY-SP42P5W-K (TH-42PWD7E(K), TH-42PHD7E), TY-SP42P6W-S (TH-42PWD7E(S)), TY-SP50P5W-K (TH-50PHD7E(K)), TY-SP50P6W-S (TH-50PHD7E(S))
• Bottenplatta …… TY-ST05-K, TY-ST07-K (TH-37PWD7E, TH-42PWD7E(K), TH-42PHD7E, TH-50PHD7E(K)), TY-ST42PA20 (TH-42PWD7E(S), TH-50PHD7E(S)) • Väggstativ TY-ST42PW1 • Flyttbart stativ TY-ST42PF3 (utom TH-37PWD7E)
• Fäste för väggupphängning (lodrätt)...... TY-WK42PV7, TY-WK37PV3 (TH-37PWD7E), TY-WK42PV1 (utom TH-37PWD7E)
• Fäste för väggupphängning (vinklat) …… TY-WK42PR7, TY-WK42PR1 (utom TH-37PWD7E)
• Fäste för väggupphängning (Bordlådes typ)…… TY-WK42DR1 (utom TH-37PWD7E) • Takupphängningsenhet...... TY-CE42PS1
• Fäste för takupphängning …… TY-CE42PS7 • BNC uttagsplatta för komponentvideo …… TY-42TM6A
• BNC uttagsplatta för sammansatt video …… TY-42TM6B
• RCA uttagsplatta för komponentvideo …… TY-42TM6Z
• RCA uttagsplatta för sammansatt video …… TY-42TM6V
• RGB Uttagsplatta (digital) TY-42TM6D
• RGB direktaktiv uttagsplatta ...... TY-42TM6G
• Uttagsplatta för datoringång ...... TY-42TM6P
• Uttagsplatta för sammansatt/komponentvideo …… TY-42TM6Y • SDI uttagsplatta ...... TY-FB7SD • HD-SDI uttagsplatta ...... TY-FB7HD • HDMI uttagsplatta ...... TY-FB7HM
• Trådlös visningsplatta …… TY-FB7WPE
• Touchpanel TY-TP42P6-S (TH-42PWD7E, TH-42PHD7E), TY-TP50P6-S (TH-50PHD7E)
• Fläkt TY-UPK42HV7 (TH-42PHD7E), TY-UPK50HV7 (TH-50PHD7E)

Be alltid en kvalificerad tekniker att utföra iordningsställandet.

Placera inte den plasmaskärm på ytor som lutar eller är instabila.

- Den plasmaskärm kan falla ned eller välta omkull.

Lägg inte något ovanpå den plasmaskärm.

- Om vatten spills över den plasmaskärm eller om främmande föremål kommer in i den, kan en kortslutning bli följden och detta kan leda till brand eller elstötar. Rådfråga din lokala Panasonic-återförsäljare, om något främmande föremål kommer in i den plasmaskärm.

För tillräcklig ventilering;

Om du använder bordet (köpes separat), skall du lämna ett fritt utrymme på 10 cm eller mer ovanför samt på vänster och höger sida om monitorn, 6 cm eller mer under monitorn samt 7 cm eller mer bakom monitorn. Om monitorn sätts upp på något annat sätt, skall du lämna ett fritt utrymme på 10 cm eller mer ovanför, under samt på vänster och höger sida, samt 1,9 cm eller mer bakom monitorn.

Installera inte denna produkt i närheten av elektronisk utrustning som är känslig för elektromagnetiska vågor.

- Produkten kan i vissa fall orsaka störningar på bild, ljud o.dyl. Var speciellt noga med att hålla produkten borta från videoutrustning.

■ Vid användning av den plasmaskärm

Den plasmaskärm är konstruerad för att drivas med växelström 220-240 V, 50/60 Hz.

Täck inte över ventilationshålen.

- Om du gör det kan den plasmaskärm överhettas, vilket kan leda till brand eller andra skador på monitorn.

Stick inte in några främmande föremål i plasmaskärmen.

- Sätt inte in några metallföremål eller lättantändliga föremål i ventilationshålen och tappa inte sådana saker på plasmaskärmen, eftersom detta kan leda till brand eller elstötar.

Ta inte bort monitorhöljet och modifiera inte monitorn på något sätt.

- Inuti plasmaskärmen finns höga spänningar som kan orsaka allvarliga elstötar. Kontakta din lokala Panasonic-återförsäljare för alla inspektioner, justeringar och reparationsarbeten.

Sätt in nätkabelns kontakt ordentligt så långt det går.

- Om kontakten inte sätts in så långt det går, kan hetta alstras och detta kan leda till brand. Om kontakten är skadad eller om uttagets platta sitter lös, ska de inte användas.

Fatta inte i nätkabelns kontakt med våta händer.

- Om du gör det kan elstötar uppstå.

Gör inte något som kan skada nätkabeln. Fatta i kontakten, inte i själva nätkabeln, när den lossas från vägguttaget.

- Skada inte nätkabeln, ändra den inte på något sätt, placera inga tunga föremål ovanpå den, värm inte upp den, dra den inte nära heta föremål, vrid eller böj den inte för mycket och dra inte i den. Om du gör det kan brand eller elstötar uppstå. Om nätkabeln skadas, ska du låta din lokala Panasonic-återförsäljare reparera den.

Om du inte ska använda plasmaskärmen under en längre tid, ska du lossa nätkabelns kontakt från vägguttaget.

■ Om problem uppstår under användning

Om ett problem uppstår (t.ex. ingen bild eller inget ljud), eller om rök eller en onormal lukt börjar strömma ut från plasmaskärmen, ska du omedelbart lossa nätkabelns kontakt från vägguttaget.

- Om du fortsätter att använda den breda plasma-monitorn i sådana situationer, kan resultatet bli brand eller elstötar. När du har kontrollerat att rök inte längre tränger ut från monitorn, ska du kontakta din lokala Panasonic-återförsäljare så att nödvändiga reparationer kan utföras. Att själv reparera den breda plasma-monitorn är mycket farligt och ska aldrig göras.

Lossa nätkabelns kontakt omedelbart om vatten eller främmande föremål kommer in i den breda plasma-monitorn, om monitorn tappas i golvet eller om monitorhöljet skadas.

- En kortslutning kan uppstå och detta kan leda till brand. Kontakta din lokala Panasonic-återförsäljare för alla reparationer som kan bli nödvändiga.

OBSERVERA

■ Vid användning av plasmaskärmen

Sätt inte dina händer, ansiktet eller några föremål nära plasmaskärmens ventilationsöppningar.

- Upphettad luft strömmar ut från ventilationshålen och plasmaskärmens ovansida blir het. Sätt inte dina händer, ansiktet eller värmekänsliga föremål nära denna öppning. Annars kan resultatet bli brännskador eller deformering.

Var noga med att lossa alla kablar innan plasmaskärmen skall flyttas.

- Om plasmaskärmen flyttas medan några kablar fortfarande är anslutna, kan kablarna skadas och detta kan resultera i brand eller elstötar.

För säkerhets skull skall du lossa nätkabelns kontakt från vägguttaget innan du påbörjar någon rengöring.

- Om detta inte görs kan resultatet bli elstötar.

Rengör nätkabeln regelbundet, så att den inte blir övertäckt av damm.

- Om damm samlas på nätkabelns kontakt, kan resultatet bli att luftfuktighet samlas och skadar isoleringen så att brand uppstår. Drag ut nätkabelns kontakt från vägguttaget och torka av kontakten med en torr duk.

Denna plasmaskärm avger infraröda strålar och kan därför påverka annan kommunikationsutrustning som använder sig av infraröda strålar.

Håll därför annan infraröd utrustning borta från direkt eller indirekt ljus som avges av plasmaskärmen.

Rengöring och skötsel

Monitorns framsida har specialbehandlats. Torka av framsidan varsamt och använd endast den medföljande polerduken eller en mjuk luddfri duk.

• Om ytan är mycket smutsig, skall du torka av den med en mjuk luddfri duk som har fuktats med rent vatten eller vatten som har en liten mängd neutralt diskmedel. Torka därefter av den med en torr duk av samma typ tills ytan är helt torr.
• Repa eller slå inte mot framsidans yta med naglarna eller andra hårda föremål. Om du gör det kan ytan skadas. Dessutom skall du undvika att ytan kommer i kontakt med lättflyktiga lösningsmedel som t.ex. insektsspray, lösningsmedel och thinner. Annars kan ytans kvalitetsfinish skadas.

Om monitorhöljet blir smutsigt, skall det torkas av med en mjuk och torr duk.

• Om monitorhöljet är mycket smutsigt, skall du doppa duken i vatten som har en liten mängd neutralt diskmedel och vrida ur duken ordentligt. Använd duken för att rengöra monitorhöljet och torka därefter torrt med en torr duk.
• Se till så att inget diskmedel kommer i direkt kontakt med den breda plasma-monitorns yta. Om vattendroppar kommer in i monitorn, kan driftstörningar bli resultatet.
• Undvik kontakt med lättflyktiga substanser som t.ex. insektsspray, lösningsmedel och thinner. Annars kan monitorhöljets ytfinish påverkas negativt eller ytterskiktet flagna av. Dessutom skall höljet inte vara i kontakt någon längre tid med föremål tillverkade av gummi eller PVC.

Tillbehör

Medföljande tillbehör

Kontrollera att du har de tillbehör som visas

Bruksanvisning

Fjärrkontroll EUR646529

Batterier för fjärrkontrollen (2 × R6- (UM3) storlek)

Nätkabel Fästband Ferritkärna

Två batterier av storlek R6 krävs

1. Vänd fjärrkontrollen upp och ned. Tryck på och skjut av batterilocket.
2. Sätt i batterierna i batterifacket såsom framgår av bilden. (Placera polerna + och – enligt markeringarna i batterifacket.)
3. Sätt på batterilocket och skjut det inåt tills det låses på plats.

Vid flitigt bruk av fjärrkontrollen bör du använda alkaliska batterier då dessa har längre livslängd.

Att observera angående batterier

Felaktig isättning av batterierna kan orsaka läckage och korrosion som kan skada fjärrkontrollen. Kassering av batterier skall ske på ett miljövänligt sätt.

Observera noga följande punkter:

1. Du bör alltid byta båda batterierna samtidigt. Sätt alltid i två nya batterier.
2. Blanda inte ett gammalt och ett nytt batteri.
3. Blanda inte olika batterityper (t.ex. "Zink Carbon" med "Alkaline").
4. Försök aldrig att ladda, kortsluta, plocka isär, uppvärma eller bränna förbrukade batterier.
5. Batterierna behöver troligen bytas när manövreringen börjar bli instabil eller då fjärrkontrollen inte längre kan styra plasmaskärmen.

Anslutningar

Använd endast de högtalare som specifikt anges som extra tillbehör. Anlita högtalarnas bruksanvisning för detaljer om hur de ska monteras. (Exempel: TH-42PWD7E)

• Att fästa nätkabeln
• Öppna klämman.

1. För in nätkabeln och stäng klämman ordentligt.

1. Skjut klämman uppåt och fäst nätkabelns kontakt ordentligt.

Anm. Nätkabelkontakten på bilden är kanske inte den typ som medföljer din enhet.

- Kabelfästband Bunta ihop överblivna kabellängder med dessa band.

Led det medföljande kabelfästbandet genom klämman såsom visas på bilden.

Säkra kablarna som är anslutna till uttagen genom att vira kabelfästbandet runt dessa och sedan leda den spetsiga ändan genom läsblocket, såsom visas på bilden.

Kontrollera att kablarna har tillräcklig slakhet för att undvika påfrestningar (speciellt nätkabeln) och bind samman alla kablar med den medföljande fästremmen.

Fastdragning: Losstagning:

Anslutning till PC-ingångar

Installation av ferritkärnan (liten) 1

2

3

Anm.

- Datorsignaler som kan matas in är signaler med en horisontell avsökningsfrekvens på 15 till 110 kHz och en vertikal avsökningsfrekvens på 48 till 120 Hz. (Signaler som överstiger 1.200 linjer kan dock inte visas på rätt sätt.)

- Monitorskärmens upplösning är maximalt 640 × 480 punkter (TH-37PWD7E, TH-42PWD7E), 768 × 768 punkter (TH-42PHD7E), 1.024 × 768 punkter (TH-50PHD7E) när bildförhållandet "4:3" har valts, och 852 × 480 punkter (TH-37PWD7E, TH-42PWD7E), 1.024 × 768 punkter (TH-42PHD7E), 1.366 × 768 punkter (TH-50PHD7E) när bildförhållandet "16:9" har valts. Om upplösningen överskrider dessa maximal, kan det hända att fina smådetaljer inte kan visas med tillräcklig skärpa.

- PC-ingången är DDC1/2B-kompatibel. Om den persondator som har anslutits inte är DDC1/2B-kompatibel, måste du göra inställningsändringar på persondatorns sida vid anslutningen.

• Vissa datormodeller kan inte anslutas till plasmaskärmen.

- Ingen adapter behövs för persondatorer med ett DOS/V-kompatibelt 15-stifts D-sub-uttag.

- Den persondator som bilden visar är endast ett allmänt exempel.

- Andra apparater och ledningar som visas medföljer inte denna utrustning.

- Ställ inte in horisontella och vertikala avsökningsfrekvenser för personatorsignaler på nivåer som ligger över eller under det specificerade frekvensomfånget.

Signalnamn för terminalerna för 15-stifts D-sub-uttag

Stiftlayout för PC-ingång

Stift nr.	Signalnamn	Stift nr.	Signalnamn	Stift nr.	Signalnamn
1	R	6	GND (jord)	11	GND (jord)
2	G	7	GND (jord)	12	SDA
3	B	8	GND (jord)	13	HD/SYNC
4	GND (jord)	9	NC (ingen anslutning)	14	VD
5	GND (jord)	10	GND (jord)	15	SCL

Anslutning till SERIAL-uttagen

SERIAL-uttaget används när plasmaskärmen styrs av en persondator.

Anm.

• Använd kabeln RS-232C för att ansluta datorn till plasmaskärmen.
• Datorerna på bilderna utgör enbart exempel.
• Extra utrustning och kablar som visas på bilden medföljer ej denna produkt.

SERIAL-uttaget överensstämmer med specifikationen för gränssnittet RS-232C, så att plasmaskärmen kan kontrolleras med en persondator som har anslutits till detta uttag.

Persondatorn kräver ett program som möjliggör sändning samt mottagning av kontroldata och som uppfyller de krav som anges här nedan. Använd ett tillämpningsprogram för persondatorn, som t.ex. ett programmeringsspråk, för att skapa programmet. Se tillämpningsprogrammets anvisningar för ytterligare upplysningar.

Kommunikationsparametrar

Signalnivå	RS-232C-kompatibel
Synkroniseringsmetod	Asynkron
Baud-tal	9.600 bps
Paritet	Ingen
Teckenlängd	8 bits
Stopp-bit	1 bit
Flödeskontroll	—

RS-232C omvandlingskabel
9-stifts D-sub-honkontakt	Detaljer
2	R X D
3	T X D
5	GND
4 • 6	Används ej
78	Kortslutet
1 • 9	NC

Grundformat för kontroldata

Överföringen av kontroldata från persondatorn startar med en STX-signal, följd av kommandot, parametrarna och slutligen en ETX-signal, i den nämnda ordningen. Om det inte finns några parametrar, behöver parametersignalen inte sändas.

Anm.

• Om flera kommandon skall överföras, skall du komma ihåg att vänta på responsen för det första kommandot från monitor innan nästa kommando sänds.
• Om ett felaktigt kommando sänds av misstag sänder denna enhet kommandot "ER401" tillbaka till datorn.

Kommando

Kommando	Parameter	Manövreringsdetaljer
PON	Ingen	Påslagning (ON)
POF	Ingen	Avstängning (OFF)
AVL	**	Ljudnivån 00 - 63
AMT	0	Volymdämpning av
	1	Dämpning på
IMS	Ingen	Ingångsval (omväxlande)
	SL1	Slot1 input
	SL2	Slot2 input
	SL3	Slot3 input
	PC1	PC input
DAM	None	Val av Screen-funktion (omväxlande)
	NORM	4 : 3
	ZOOM	Zoom
	FULL	16 : 9
	JUST	Just
	SELF	Panasonic Auto

När strömmen är avslagen reagerar denna skärm endast på kommandot PON.

Att slå strömmen på/av

Anslut nätkabeln till plasmaskärmen.

Fäst nätkabelkontakten ordentligt på plasmaskärmen med klämman. (se sidan 8)

Anslutning till ett vägguttag

Anm.

Formen på nätkontakten kan variera mellan olika länder. Den typ som visas till vänster är kanske inte typen som medföljer din apparat.

Tryck in strömbrytaren på plasmaskärmen för att slå på den.

Driftindikator: Grön

Exempel: Skärmen nedan visas en kort stund efter att plasmaskärmen slagits på (den visade inställningen utgör ett exempel).

När strömmen slås på för första gången visas skärmen för språkval.

Från den andra gången strömmen slås på kan språkval göras från uppställningsmenyn (se sidan 16).

Välj det språk som önskas genom att använda knappen ▲ eller ▼ och tryck på verkställningsknappen ACTION (■).

Från den andra gången strömmen slås på visas skärmen nedan en kort stund (visad inställning utgör ett exempel).

Tryck på strömbrytaren på fjärrkontrollen för att slå av plasmaskärmen.

Driftindikator: Röd (beredskapsläge)

Tryck på strömbrytaren ♦ på fjärrkontrollen för att slå på plasmaskärmen.

Driftindikator: Grön

Stäng av plasmaskärmens ström genom att på enheten trycka på brytaren ⏻/I, när plasmaskärmen är påslagen eller i beredskapsläget (standby).

Anm.

När strömbesparingsfunktionen är aktiverad blir driftsindikatorn Orange i avslaget läge.

Grundmanövrering

Knapp för inställningskontroll

Tryck in knappen för inställningskontroll för att se hur monitorn är inställd.

① Ingångsetikett ② Funktion för bildförhållande (se sidan 17) ③ Off timer Off timer-indikatorn visas endast när Off timer har ställts in.

Knappen N (se sidan 18, 20, 21, 22)

Knapp för val av bildinställning (PICTURE)

(se sidan 20)

Knapparna MULTI-fönster (se sidan 19)

Val av PC-funktionen

Tryck på knappen "PC" för att välja datoringångsläget (PC).

Denna knapp används för direktkoppling till ingångsläget PC.

Anm.

Spökbilder (bildförskjutning) kan förekomma på plasmaskärmen när en stillbild visats på skärmen under en längre tid. Den funktion som gör skärmen något mörkare aktiveras för att förhindra spökbilden (se sidan 36). Denna funktion är inte den perfekta lösningen på spökbilder.

Menyvisning på skärmen

Till justeringsmenyn "Picture" (se sidan 20)

Tryck för att välja "On" (på). Tryck för att välja "Advanced settings" (avancerade inställningar).

Till "Advanced settings" under bildjustering (se sidan 20, 21)

Även tangenten MENU på skärmen kan användas.

Vart tryck på MENU ändrar menyskärmen.

Normal skärm Picture Setup Sound Picture Pos. /Size

① Tryck för att utföra valet.

[på enheten]

① Tryck för att utföra valet. ② Tryck för att tillgå varje justeringsskärm.

I signalingångsläget "AV (S Video)", "Component" och "DVI"

I signalingångsläget "RGB/PC"

Tryck för att tillgå varje justeringsskärm.

[på enheten] Tryck för att återgå till nästa menyskärm.

Tryck på knappen R för att återgå till föregående menyskärm.

Till skärmen "Signal" för "AV (S Video)" (se sidan 32, 33)

Till skärmen "Signal" för "Component" (se sidan 33)

Till skärmen "Signal" för "RGB" (se sidan 33, 34)

Till skärmen "Signal" för "DVI" (se sidan 33, 34)

Anm. Inställningsmenyn "Signal" visar olika inställningsvillkor för varje insignal. (se sidan 16)

Till skärmen Screensaver (se sidan 26-28)

Tryck för att välja Start Time/Finish Time (när Time Designation har valts).

Tryck för att välja Periodic Time/Operating Time (när Interval har valts).

Tryck på knappen R för att återgå till skärmen "Setup".

Tryck för att välja tid för POWER ON Time / POWER OFF Time.

Tryck på knappen R för att återgå till skärmen "Setup".

Till PRESENT TIME Setup (se sidan 24)

Utgångsval

Välja ingångssignal

Välj insignalerna som ska anslutas genom att installera den valfria uttagsplattan.

Tryck för att välja den ingångssignal som skall spelas från utrustningen som anslutits till plasmaskärmen.

Insignalen ändras i följande ordning:

- TH-37PWD7E

• TH-42PWD7E, TH-42PHD7E, TH-50PHD7E

Anm.

• Det är också möjligt att välja genom att trycka på knappen INPUT på enheten.
• En ingång kan inte väljas om en uttagsplatta inte installerats i motsvarande SLOT(ÖPPNING).
• Utför valet i enlighet med signalerna från källan som anslutits till ingångarna Component/RGB (se sidan 32).
• Vid visning av en tvådelad bild går det inte att välja samma ingångsläge för huvudbilden och delbilden.

Val av menyspråk på skärmen

Reglering av bildformat (ASPECT)

Denna plasmaskärm gör det möjligt att avnjuta bilden i dess maximala storlek, inklusive det breda format som förekommer på en bioduk.

[Visd användning av MULTI PIP]

• Bild och bild, Bild i bilden :

- Övrigt : Ändring av bildformat ej möjlig.

Anm.

• För PC-signalingång skiftas läget enbart mellan "4:3", "Zoom" och "16:9".
• För signalen 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p vid signalingången "Component", "RGB" och "DVI" ställs läget på "16:9" och kan inte ändras.
• Panasonic Auto kan väljas endast under videosignalingång.
• Bildformatläget memoreras separat för varje ingång (INPUT1, INPUT2, INPUT3 och PC IN).

Läge				FörklaringBild
4 : 3				“4:3” uppvisar en bild på 4:3 i dess normala format.
Zoom		→		“Zoom” förstorar den centrala delen av bilden.
16 : 9		→		Läget 16:9 uppvisar bilden i dess maximala storlek men med en viss utsträckning.
Just		→		“Just” uppvisar en bild på 4:3 i dess maximala storlek men med en viss formatkorrigering i mitten så att en utsträckning enbart kan spåras vid skärmens vänstra och högra kant. Bildens storlek beror på den ursprungliga signalen.
Panasonic Auto	För en utsträckt bild För en bild på 4:3	→ → ↑ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓↓	Bilden utvidgas	Skärmen förstoras automatiskt (beroende på bldkällan) så att du kan se bilden i dess maximala storlek.Anm.· Läget “Panasonic Auto” är utformat för att automatiskt kunna ändra bildformat när det förekommer en blandning av programmaterial på 16:9 och 4:3. Vissa programmaterial på 4:3, t.ex. dataskärmar för aktiebörsen, kan ibland orsaka att bildformatet ändras. För dessa slags bilder rekommenderar vi att ASPECT ställs på 4:3.· Om Picture V-Pos/V-Size justeras i Panasonic Auto i läge 16:9, sparas inte justeringen i minnet. När läget avslutas återgår skärmen till tidigare justering.

Anm.

Låt inte en bild i läget 4:3 uppvisas under en längre period då detta kan kvarlämna en permanent spökbild på plasmaskärmen.

Tryck för att visa skärmen "Picture Pos. /Size".

2

Tryck för att välja "H-Pos / H-Size / V-Pos / V-Size / Clock Phase".

3

Tryck för att justera Pos. / Size.

4

Tryck för att lämna justeringsläget.

Anm.

• De justerade detaljerna memoreras separat för varje insignalformat. (Justering av komponentsignaler memoreras för 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p, medan RGB / PC / DVI-signaler memoreras för varje frekvens.)
• Vid mottagning av signalen "Cue" eller "Rew" från en videobandspelare eller DVD-spelare skiftas bildpositionen uppåt eller nedåt. Denna flyttning av bildposition kan inte regleras med funktionen "Picture Pos./Size".
• Om Picture V-Pos/V-Size justeras i Panasonic Auto i läge 16:9, sparas inte justeringen i minnet. När läget avslutas återgår skärmen till tidigare justering.

I signalingångsläget "AV (S Video)", "Component" och "DVI"

I signalingångsläget "RGB/PC"

H-Pos: Justera positionen i sidled.

V-Pos: Justera positionen i höjdled.

Clock Phase: Eliminera flimmer och störningar. (i läget RGB / PC)

H-Size: Justera storleken i sidled.

V-Size: Justera storleken i höjdled.

Praktiskt tips ( ○ / Normalise Normalisering)

Alla justerade värden återställs till fabriksinställningarna om antingen tangenten N på fjärrkontrollen trycks in när som helst eller tangenten ACTION (■) trycks in när "Normalise" visas då skärmen Picture Pos. /Size är aktiv.

Flerfaldig bild-i-bilden (MULTI PIP)

Tryck upprepade gånger.

Varje tryck på knappen ändrar visningen av huvudbilden och delbilden enligt nedan.

• Beroende på de Anm.
• Ljudet utgår från huvudbilden.

- Vid visning av en tvådelad bild går det inte att välja samma ingångsläge för huvudbilden och delbilden.

- Huvudbilden och delbilden behandlas av olika kretsar, vilket resulterar i en viss skillnad mellan bildernas klarhet. Det kan också bli en viss skillnad gällande delbildens kvalitet, beroende på vilken typ av signaler som huvudbilden visar och på vilket läge för 2-bildsvisning som används.

- På grund av de små delbilder som används för visning med bild i bilden och för bild utanför bilden, kan inte dessa delbilder visas med skärpa.

- Två dataskärmsbilder visas i ett förenklat format och det kanske inte är möjligt att uppfatta detaljer på dem på ett tillfredsställande sätt.

Bildjustering

1


Tryck för att visa menyskärmen "Picture".

2 Välj varje post som ska justeras.

Tryck för att välja posten som ska justeras.

Ställ in önskad nivå för den valda posten genom att betrakta bilden bakom menyn.

Tryck för att välja "On" (på).

Tryck för att välja "Advanced settings" (avancerade inställningar).

Medger finjustering av bilden till en nästan professionell nivå (se nästa sida).

Visar bilder med vald inställning på menyn Picture.

Tryck på knappen "◀" eller "▶" för att växla mellan lägen.

Auto

Väljer automatiskt det läge som passar bäst enligt omgivande belysningsförhållande.

Normal

För en normal tittmiljö (kvällsbelysning).

Detta läge väljer en normal nivå för Brightness (ljusstyrka) och Contrast.

Dynamic

För en väl upplyst miljö.

Detta läge väljer en något högre än normal nivå för Brightness (ljusstyrka) och Contrast.

Cinema

Idealiskt för att titta på filmer.

Anm.

Om du vill ändra någon av posterna under "Picture Menu" ska du använda de kommandon som beskrivs för denna meny (se nästa sida).

Tryck på knappen "◀" eller "▶" för att växla mellan lägen.

Om färghanteraren är påslagen aktiveras levande färgjustering automatiskt.

Praktiskt tips ( ○/ Normalise Normalisering)

Alla justerade värden återställs till fabriksinställningarna om antingen tangenten N på fjärrkontrollen trycks in när som helst eller tangenten ACTION (■) trycks in när "Normalise" visas då menyn "Picture" uppvisas.

Post	Effekt		Justering
Contrast(kontrast)	[50KC]Mindre	[X46D]Större	Väljer lämplig ljusstyrka och ljustäthet för rummet ifråga.
Brightness(ljusstyrka)	Mörkare	Ljusare	Justerar ljusstyrkan så att nattscener och mörka föremål blir lättare att se.
Colour(färg)	[48BW]Mindre	[BWZW]Större	Justerar intensiteten i färgerna.
Tint(färgnyans)	Rödaktig	[773T]Grönaktig	Gör hudfärgen mera naturlig.
Sharpness(skärpa)	Mindre	Större	Skärper detaljerna i bilden.

Avancerade inställningar

	EffektPost		Detaljer
Black extension (mörkerjustering)	(22DW3)Mindre	(70K6)Större	Utför stegvis justering av de mörka skuggorna på bilden.
Ingångsnivå	(39WWZ)Mindre	(CXKA)Större	Justerar delar som är väldigt ljusa och svåra att se.(Kan inte ändras för insignalläget “DVI”.)
W/B High R (vitbalans ljusröd)	(32208)Mindre	(5V2X)Större	Justerar vitbalansen för ljusröda ytor.
W/B High B (vitbalans ljusblå)	(39WDW)Mindre	(76WZ)Större	Justerar vitbalansen för ljusblå ytor.
W/B Low R (vitbalans mörkröd)	(W3KZ)Mindre	(TTZ4)Större	Justerar vitbalansen för mörkröda ytor.
W/B Low B (vitbalans mörkblå)	(7Y77)Mindre	(36W)Större	Justerar vitbalansen för mörkblå ytor.
Gamma	(54HM)Mindre	(KZAH)Större	S Curve 2.0 2.2 2.5
AGC	(T3HH)Av	(HCCA)På	Höjer automatiskt ljusstyrkan för mörka signaler.

.nm.

- Utför justering av "W/B" på följande sätt.

1. Justera vitbalansen för ljusa bildytor med posterna "W/B High R" och "W/B High B".
2. Justera vitbalansen för mörka bildytor med posterna "W/B Low R" och "W/B Low B".
3. Upprepa steg 1 och 2.

Steg 1 och 2 påverkar varandras inställning, så upprepa varje steg tills du erhållit den önskade effekten.

• De justerade värdena memoreras separat för varje insignalläge (INPUT1, INPUT2, INPUT3 och PC IN).
• Värdena för justeringsomfång bör användas som referens.

Praktiskt tips

Normalise

Normalisering)

Alla justerade värden återställs till fabriksinställningarna om antingen tangenten N på fjärrkontrollen trycks in när som helst eller tangenten ACTION (■) trycks in när "Normalise" visas då menyn "Advanced settings" uppvisas.

Ljudjustering

1

Tryck för att visa menyskärmen "Sound".

2

Välj varje post som ska justeras.

Anm.

• Tryck på knappen SURROUND för att slå surroundljudet på eller av direkt. (se sidan 13)
• Inställningen för bas, diskant och surround memoreras separat för varje ljudläge. (Normal, Auto)

Praktiskt tips (○ / Normalise Normalisering)

Alla justerade värden återställs till fabriksinställningarna om antingen tangenten N på fjärrkontrollen trycks in när som helst eller tangenten ACTION (■) trycks in när "Normalise" visas då menyn "Sound" uppvisas.

Ljuddämpning

Använd denna funktion när du får ett telefonsamtal eller ett oväntat besök.

Tryck för att dämpa ljudet.

Tryck på nytt för att återställa ljudet. Ljudet återställs också när strömmen slås av eller volymnivån ändras.

Digital zoom

Detta visar en förstoring av den valda delen av bilden som visas.

1 Visa "Operation Guide" (driftsvägledning).

Vid användning av digital zoom kan endast följande knappar användas.

2 Välj området på bilden som ska förstoras.

3 Välj önskad förstoringsgrad för den förstorade bilden.

4 Återställ normal bildstorlek (lämna digital zoom).

Anm.

• Digital zoom avbryts när strömmen slås av (inklusive "Off Timer"-strömmen).
• Digital zoom kan inte användas i följande lägen: "Multiskärm" (MULTI DISPLAY) (se sidan 30) Vid "Multibildvisning" (bild i bilden, bild utanför bilden, bild och bild) (se sidan 19)
• "Screen Position" (skärmposition) och "Size Adjustment" (storleksjustering) kan inte användas när digital zoom används.
• Funktionen för digital zoom kan användas för följande komponentsignaler: 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF, 750 (720) / 60p · 50p, 1250 (1080) / 50i
• Funktionen för digital zoom kan användas för följande sammansatta signaler: NTSC, PAL, SECAM

PRESENT TIME Setup / Set up TIMER

Timern kan slå plasmaskärmen på och av.

Före inställning av timern ska du bekräfta den nuvarande tiden (PRESENT TIME) och justera vid behov.

Ställ sedan in POWER ON Time / POWER OFF Time.

1

Tryck för att visa menyskärmen Setup.

2

Tryck för att välja Set up TIMER eller PRESENT TIME Setup.

Tryck för att visa skärmen Set up TIMER eller PRESENT TIME Setup.

PRESENT TIME Setup (Inställning av PRESENT TIME)

Uppvisa skärmen PRESENT TIME Setup.

Gör på följande sätt för att ställa in PRESENT TIME.

1

Tryck för att välja PRESENT TIME.

Tryck för att ställa in PRESENT TIME.

Tangenten ▶: Framåt

Tangenten ◀: Bakåt

Anm.

• Ett enskilt tryck på knappen “◀” eller “▶” ändrar PRESENT TIME med 1 minut.
• Konstant nedtryckning av knappen “◀” eller “▶” ändrar PRESENT TIME med 15 minuter.

2

Tryck för att välja Set.

Tryck för att välja inställningsskärmen för PRESENT TIME Setup.

Anm.

Det går inte att välja Set om PRESENT TIME inte är inställd.

3

Tryck för att lämna PRESENT TIME Setup.

Set up TIMER (Inställning av TIMER)

Uppvisa skärmen Set up TIMER.

1

Tryck för att välja tid för POWER ON Time / POWER OFF Time.

Tryck för att ställa in POWER ON Time / POWER OFF Time.

Tangenten ▶ Framåt Tangenten ◀ Bakåt

Anm.

• Ett enskilt tryck på knappen “◀” eller “▶” ändrar POWER ON Time/POWER OFF Time med 1 minut.
• Konstant nedtryckning av knappen “◀” eller “▶” ändrar POWER ON Time/POWER OFF Time med 15 minuter.

2

Tryck för att välja POWER ON Function / POWER OFF Function.

Tryck för att välja On.

3

Tryck två gånger för att lämna Setup.

Anm.

Timerfunktionen fungerar ej om inte "PRESENT TIME" är inställd.

Skärmsläckare (att förhindra spökbilder)

Uppvisa inte en stillbild under en längre period, speciellt i läget 4:3.

En skärmsläckare bör användas om skärmen är påslagen i långa perioder.

1

Tryck för att visa menyskärmen Setup.

2

Tryck för att välja Screensaver.

Tryck för att visa skärmsläckare.

3

Val av omkastning/rullning (Reversal/Scroll)

Tryck för att visa Function.

Tryck för att välja önskad funktion.

White Bar Scroll (rullning av vitstapel) ↔ Image Reversal (bildomkastning)

White Bar Scroll: Vitstapeln rullas från vänster till höger.

Image Reversal: En bild likt ett negativkort visas på skärmen.

4

Lägesval

Tryck för att välja Mode.

Tryck för att välja varje lägespost.

5

Startinställning

Tryck för att välja Start när Mode står på On.

Tryck för att starta Screensaver (skärmsläckaren).

Menyskärmen försvinner och skärmsläckaren aktiveras. Tryck på knappen R för att stoppa skärmsläckaren i läget On.

Inställning av tid för skärmsläckaren

Efter val av Time Designation eller Interval blir aktuell Time Setup tillgänglig för val, och Operating Time kan då ställas in. (Tiden kan inte ställas in när "Mode" står på "On" eller "Off".)

Tryck för att välja Start Time / Finish Time (när Time Designation har valts).

Tryck för att välja Periodic Time / Operating Time (när Interval har valts).

Tryck för att utföra inställning.

Tangenten ▶ Framåt

Tangenten ◀ Bakåt

Anm.

• Ett enskilt tryck på knappen “◀” eller “▶” ändrar tiden med 1 minut. [Ändring utförs dock var 15:e minut när Periodic Time har valts.]
• Konstant nedtryckning av knappen “◀” eller “▶” ändrar tiden med 15 minuter.

Anm. Timerfunktionen fungerar ej om inte "PRESENT TIME" är inställd.

Att förhindra spökbilder på skärmen

Dessa funktioner förhindrar förekomsten av en "spökbild" när skärmen slås på igen.

Wobbling (stabilisering): Ändrar automatiskt den visade bilden på en punktnivå (som är osynlig för blotta ögat) för att förhindra spökbilder av bilder med skarpare kontur.

Peak limit (toppnivåundertryckning): Undertrycker skarpa bildkontraster (hög ljusstyrka).

Anm. När en stillbild visas under en längre tid, blir skärmen något mörkare. (se sidan 36)

1

Tryck för att visa menyskärmen Setup.

2

Tryck för att välja "Screensaver".

3

Tryck för att visa menyn "Screensaver". Tryck för att välja "Wobbling" eller "Peak limit".

Tryck för att välja "On" eller "Off".

Uppvisa inte en bild under en längre tid i läget 4:3 då detta kan lämna en spökbild på bildfältets ömse sidopaneler. Tänd sidopanelerna för att eliminera risken för sådana spökbilder.

Denna funktion kan tillämpas på området utanför bildytan.

Visa skärmsläckare

(Vi hänvisar till steg 1 och 2 i proceduren på föregående sida.)

1

Anm.

• För att reducera antalet spökbilder ställer man in Side panel på High (hög).
• Det kan hända att sidopanelerna blinkar (mellan svart och vitt) beroende på bilden som visas på skärmen. Om Bioläget används reduceras sådant blinkande.

Reducering av strömförbrukning

• Power Save (strömbesparing):

Påslag av denna funktion reducerar strömförbrukning genom att sänka plasmaskärmens ljusstyrka.

• Standby save (beredskapsbesparing):

Påslag av denna funktion reducerar strömförbrukning för mikrodatorn under strömberedskap (se sidan 11-13) så att effektförbrukningen i beredskapsläget minskas.

- Power Management (strömhantering): I ingångsläget PC slås strömtillförseln till enheten på eller av beroende på förekomsten av en signal.

Denna funktion aktiveras när den ställs på On. (Enbart vid inmatning från ingången PC (MiniD-sub))

- Auto power off (automatiskt strömavslag): Enheten slås av när ingen insignal uppträder.

När denna post står på On slås strömmen till enheten av 10 minuter efter att ingångssignalen upphört.

Denna funktion är effektiv för ingångssignaler utöver ingång från uttaget PC (Mini D-sub).

1

Tryck för att välja "On" eller "Off".

3

Tryck för att lämna Setup.

Anm.

Funktionerna "Power management" och "Auto power off" är effektiva enbart vid normal bildvisning (en skärmbild).

Anpassning av ingångsetiketter

Använd denna funktion för att ändra namnet på ingångssignalen som visas.

Tryck för att välja Input label.

Tryck för att ändra Input label.

Vid val av en ingångssignal via den valfria uttagsplattan ansluten till Slot1 till Slot3 beror Input label på vilken typ av uttagsplatta det rör sig om.

Input label för Slot1 till Slot3 och miniD-sub:

[Slot1 Input] INPUT1/VIDEO1/COMPONENT1/RGB1/DIGITAL1/PC1/DVD1/CATV1/VCR1/STB1

[Slot2 Input] INPUT2/VIDEO2/COMPONENT2/RGB2/DIGITAL2/PC2/DVD2/CATV2/VCR2/STB2

[Slot3 Input] INPUT3/VIDEO3/COMPONENT3/RGB3/PC3/DVD3/CATV3/VCR3/STB3

[PC (MiniD-sub) input] PC/COMPONENT/RGB/DVD/STB

Uppställning för multivisning

Genom att sammanlänka plasmaskärmar i grupper om 4, 9 eller 16 som visas nedan går det att visa en förstorad bild över samtliga skärmar.

För att kunna utföra detta krävs det att varje plasmaskärm förses med ett skärmnummer som bestämmer dess placering.

grupp om 4 (2 × 2)

grupp om 9 (3 × 3)

Att utföra uppställning för multivisning

1

2

3

Inställning av placeringsnummer för varje plasmaskärm

4

Skärmnumrens placering för varje arrangemang

(2 × 2)(3 × 3)

A1	A2
B1	B2

A1	A2	A3
B1	B2	B3
C1	C2	C3

(4×4)

A1	A2	A3	A4
B1	B2	B3	B4
C1	C2	C3	C4
D1	D2	D3	D4

6

Tryck två gånger för att lämna Setup.

Anm.

• Funktionen för multivisning kan användas för följande komponentsignaler: 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF, 750 (720) / 60p · 50p, 1250 (1080) / 50i
• Funktionen för multivisning kan användas för följande sammansatta signaler: NTSC, PAL, SECAM

Uppställning för insignaler

Component/RGB-in select (Val av komponent/RGB-ingång)

Välj ingångssignalerna som ska anslutas genom att installera den valfria uttagsplattan.

(Anlita bruksanvisningen som medföljer uttagsplattan.)

Utför lämpligt val för signalerna från källan som anslutits till ingångarna COMPONENT/RGB IN.

Signalerna Y, P_B , P_R ⇌ “Component”

Signalerna R, G, B, HD, VD → RGB

1

Tryck för att visa menyskärmen "Setup".

2

Tryck för att välja "Component/RGB-in select".

Tryck för att välja önskad ingångssignal.

Component

3

Tryck för att lämna justeringsläget.

Anm.

• Valet som kan utföras beror på vilken valfri uttagsplatta som är installerad. Vid PC-ingång kan endast RGB väljas.

3D Y/C Filter (filtret) – För NTSC videobilder

Välj "Signal" från menyn "Setup" vid signalingången AV (S Video).

(Menyskärmen "Signal [AV]" visas.)

1

Tryck för att välja "3D Y/C Filter (NTSC)".

Tryck för att ställa på On eller Off.

2

Tryck för att lämna justeringsläget.

Anm.

I påslaget läge påverkar denna inställning endast ingångssignalerna NTSC.

Tryck på ACTION (■).

Colour system (Färgsystem) / Panasonic Auto

Välj "Signal" från menyn "Setup" vid signalingången AV (S Video).

(Menyskärmen "Signal [AV]" visas.)

Tryck för att välja "Colour system" eller "Panasonic Auto".

Tryck för att välja önskad funktion.

När systemet står på Auto kan i sällsynta fall läga eller störiga insignaler leda till att bilden blir ostadig. Ställ systemet i ett läge som passar den aktuella insignalen om detta inträffar.

Läge	Funktion
Colour system (färgsystem)	Ställ in det färgsystem som matchar insignalen. I läget “Auto” avkänns färgsystemet automatiskt.
Panasonic Auto (4:3)	Ställ i läget “4:3” för att titta på 4:3 bilder i oförändrat format när Panasonic Auto har valts. Ställ i läget “Just” för att titta på 4:3 bilder i det aktuella formatet.

Cinema reality / P-NR

Cinema reality: I påslaget läge försöker källan framställa en mera naturtrogen tolkning av källan, såsom filmbilder, vilka spelas in med 24 rutor per sekund.

Slå av denna inställning om bilden är ostadig.

Anm.

I påslaget läge påverkar denna inställning enbart följande signalingång: - Signalingång NTSC / PAL i insignalläget "AV (S Video)". - Signalingång 525i (480i) 625i (575i), 1125(1080) / 60i i insignalläget "Component".

P-NR: Minskar automatiskt oönskat buller från bilden.

Anm.

P-NR kan inte justeras när en PC-signal tillämpas.

Tryck på ACTION (■).

1

Tryck för att välja Cinema reality eller P-NR.

Tryck för att välja På/Av.

Tryck för att lämna justeringsläget.

Välj Signal från menyn "Setup" vid mottagning av ingångssignalen RGB.

1

2

Tryck på ACTION (■).

Inställning av synkroniseringssignal för RGB:

Bekräfta att ingången står på ingången RGB (denna inställning är giltig endast för ingångssignalen RGB).

Auto: H och V-sync eller synkroniserad signal väljs automatiskt. Vid två ingångar väljs H och V-sync.

on G: Använder en synksignal på signalen Video G, vilken inmatas från kontakten G.

VBS: Använder en synkroniserad signal av Composite Sync-ingång, som matas in från HD-anslutningen.

H-Freq. (kHz) / V-Freq. (Hz)

Uppvisar H (horisontell)/V (vertikal) frekvens.

Detta visas endast för insignalläget RGB/PC och DVI.

Visningsomfång:

Horisontell 15 – 110 kHz

Vertikal 48 – 120 Hz

Transporteringsvillkor

Med denna funktion kan du återställa enheten till standardinställning.

1

Tryck för att visa skärmen "Setup".

2

Tryck för att välja "OSD Language".

3

Tryck och håll ner tills menyn SHIPPING visas.

4

Tryck för att välja "YES".

Tryck för att bekräfta.

1 Tryck på knappen MENU tills menyn Setup visas. 2 Tryck på knappen Volym upp "+" eller ned "-" för att välja "OSD Language". 3 Tryck och håll ner Införing/Bildformatknappen (ENTER) tills menyn SHIPPING visas. 4 Tryck på knappen Volym upp "+" eller ner "-" för att välja "YES". 5 Tryck på Införing/Bildformatknappen (ENTER).

Anm.

Tryck på knappen R för att återgå till menyn Setup när menyn SHIPPING visas.

Felsökning

Innan du kallar på servicepersonal, skall du fastställa symptomen och utföra några enkla kontroller enligt nedanstående schema.

Symptom			Kontrollera följande
Bild Ljud
	Bildstörningar Ljud		Elektrisk utrustningBilar/motorcyklarLysrörsbelysning
	Normal bild Inget Ij		Ljudnivån(Kontrollera om dämpningsfunktionen har aktiverats med fjärrkontrollen.)
	Ingen bild Inget Iju		Ingen anslutning till vägguttagetMonitorn har inte satts påInställningen för kontrast och ljuststyrka/ljudnivå (Kontrollera genom att trycka in strömbrytaren eller beredskapsknappen på fjärrkontrollen.)
	Ingen bild Normalt		Om en signal med ej användbart färgsystem format, eller frekvens matas in, visas endast indikeringen för ingångsuttag.
	Ingen färg Normalt		Färgkontrollerna i minimiläge.(se sidan 20, 21)Färgsystem. (se sidan 33)
Det går inte att utföra några aktiviteter med fjärrkontrollen.			Kontrollera så att inte batterierna är slut och att de satts i på rätt sätt.Kontrollera om fjärrkontrollens sensor är utsatt för belysning utifrån eller för ett starkt fluorescerande ljus.Kontrollera att den fjärrkontroll som konstruerats specifikt för denna enhet används. (Enheten kan inte styras med någon annan fjärrkontroll.)
Det hörs ibland ett knakande ljud från enheten.			Om det inte är något fel på bilden eller ljudet, är detta ljudet från skåpet som drar ihop sig något på grund av förändringar i rummets temperatur. Det medför inga ogynnsamma effekter på prestandan eller andra aspekter.
Bildens undre eller övre del skärs av när jag använder zoomningsfunktionen.			Justera bildens placering på skärmen.
Områden högst upp och längst ner på skärmen där bilden saknas, visas när jag använder zoomningsfunktionen.			När man använder ett videoprogram (som t ex ett program för biostorlek) med en skärmbild som är bredare än 16:9-låget, skapas tomma områden separat från bilderna längst upp och längst ner på skärmen.
Jag kan höra ljud som kommer inifrån enheten.			När strömmen slås på kan ett ljud höras då bildskärmen körs igång: Detta är helt normalt och inte tecken på något fel.
Denna plasmaskärm använder sig av en speciell typ av bildbehandling. Beroende på typen av ingångssignal kan det därför uppträda en viss fördröjning mellan bild och ljud. Detta tyder dock inte på fel.

Plasmaskärmen

Symptom	Kontrollera följande
Skärmen mörknar något när ljusa bilder med minimal rörelse visas.	Skärmen mörknar något när foton, stillbilder från en dator eller andra bilder med minimal rörelse visas under en längre tid. Detta görs för att reducera spökbilder på skärmen och för att skärmen inte skall gå sönder i förtid: Det är helt normalt och inte tecken på något fel.
Det tar en stund innan bilden kommer fram.	Enheten behandlar de olika signalerna digitalt i för att kunna återge estetiskt tilltalande bilder. Då tar det ibland en liten stund extra innan bilden dyker upp, efter att strömmen slagits på, när inmatningen bytts eller när bilderna till huvudbilden och delbilden på de två skärmarna bytts.
Kanterna på bilderna blinkar.	På grund av de egenskaper det system som används för att driva skärmen har, kan det se ut som om kanterna blinkar i de delar av bilden som rör sig snabbt: Detta är helt normalt och inte tecken på något fel.
Ljuststyrkan på båda sidor om bilden i 4:3-läget ändras.	När man tittar på sidopanelerna med inställningen “High” eller “Mid”, kan ljuststyrkan på båda sidor ändras beroende på vilken typ av program som visas: Detta är helt normalt och inte tecken på något fel.
Vissa delar av skärmen tänds inte.	Plasmaskärmen är tillverkad med användning av en extremt hög nivå av precisionsteknologi. Det kan dock hånda ibland att vissa delar av skärmen saknar bildelement eller har ljuststarka punkter. Detta betyder inte att något fel har uppstätt.
Spökbilder uppträder	Uppvisa inte en stillbild under en längre period då detta kan kvarlämna en permanent spökbild på plasmaskärmen.Sådana stillbilder är t.ex. logotyper, videospel, datorbilder, teletext och bilder som visas i formatet 4:3.Anm.En permanent spökbild som kvarblir på plasmaskärmen efter en längre tids visning av en stillbild räknas inte som ett funktionsfel och täcks därför inte av garantin. Denna produkt är inte utformad för att visa stillbilder under långa perioder.
[För TH-42PHD7E, TH-50PHD7E]Surrande ljud kan höras från skärmenheten.	Skärmenheten är försedd med en kylfläkt som skingrar värme som alstras under normalt bruk. Det surrande ljudet kommer från fläktens rotation och utgör inte något tecken på fel.

Ingångssignalen går att visa

Tillämpliga ingångssignaler för datoringång (D-sub 15P) (märket *)

	Signalnamn	Horisontell Vertikal frekvens (kHz)	frekvens (Hz) och digital 200m	RGB	Vid multivisning
1 525 (480) / 60i 15,73 59,94				*	*
2 525 (480) / 60p 31,47 59,94				*	*
3 625 (575) / 50i 15,63 50,00				*	*
4 625 (575) / 50p 31,25 50,00				*	*
5 750 (720) / 60p 45,00 60,00				*	*
6 750 (720) / 50p 37,50 50,00				*	*
7 1.125 (1.080) / 60i 33,75 60,00				*	*
8 1.125 (1.080) / 50i 28,13 50,00				*	*
9 1.125 (1.080) / 24p 27,00 47,92				*	*
10 1.125 (1.080) / 24sF 33,75 30,00				*	*
11 1.125 (1.080) / 25p 28,13 25,00				*	*
12	1.125 (1.080) / 30p 27,00 24,00			*	*
13	1.250 (1.080) / 50i 31,25 50,00			*	*
14	640 × 400 @70 Hz	31,46	70,07	*	*
15	640 × 480 @60 Hz	31,47	59,94	*	*
16	640 × 480 @72 Hz	37,86	72,81	*	*
17	640 × 480 @75 Hz	37,50	75,00	*	*
18	640 × 480 @85 Hz	43,27	85,01	*	*
19	852 × 480 @60 Hz	31,47	59,94	*	*
20	800 × 600 @56 Hz	35,16	56,25	*	*
21	800 × 600 @60 Hz	37,88	60,32	*	*
22	800 × 600 @72 Hz	48,08	72,19	*	*
23	800 × 600 @75 Hz	46,88	75,00	*	*
24	800 × 600 @85 Hz	53,67	85,06	*	*
25	1.024 × 768 @60 Hz	48,36	60,00	*	*
26	1.024 × 768 @70 Hz	56,48	70,07	*	*
27	1.024 × 768 @75 Hz	60,02	75,03	*	*
28	1.024 × 768 @85 Hz	68,68	85,00	*	*
29	1.152 × 864 @75 Hz	67,50	75,00	*	*
30	1.280 × 960 @60 Hz	60,00	60,00	*	*
31	1.280 × 960 @85 Hz	85,94	85,00	*	*
32	1.280 × 1.024 @60 Hz	63,98	60,02	*	*
33	1.280 × 1.024 @75 Hz	79,98	75,03	*	*
34	1.280 × 1.024 @85 Hz	91,15	85,02	*	*
35	1.600 × 1.200 @60 Hz	75,00	60,00	*	*
36	1.600 × 1.200 @65 Hz	81,25	65,00	*	*
37	1.066 × 600 @60 Hz	37,88	60,32	*	*
38	1.366 × 768 @60 Hz	48,36	60,00	*	*
39	Macintosh13" (640 × 480)	35,00	66,67	*	*
40	Macintosh16" (832 × 624)	49,72	74,54	*	*
41	Macintosh21" (1.152 × 870)	68,68	75,06	*	*

Anm.

Signaler utan specifikationerna ovan visas kanske inte på rätt sätt.

Tekniska data

	TH-37PWD7E TH-42PWD7E
Nätspänning	Växelström 220 - 240 V, 50/60 Hz
Effektförbrukning
Vanlig användning	185 W 250 W
Förbrukning i beredskapsläge	Besparing av 1,0 W, Besparing på 0,7 W	Besparing av 1,0 W, Besparing på 0,7 W
Avstängt läge	0,3 W 0,3 W
Plasmaskärm	Driftmetod Växelströmstyp Driftmetod37 tum, bildförhållande 16:9 42 tum, bildförhållande 16:9	Växelströmstyp
Kontrastgrad	4000:1
Bildskärmens storlek	818 mm (S) × 461 mm (H) 920 mm (S) × 518 mm (H)× 939 mm (diagonal) × 1.056 mm (diagonal)
(Antal buildpunkter)	408.960 (852 (S) × 480 (H))[2.556 × 480 punkter]
Omgivningsförhållanden
Temperatur	0 °C - 40 °C
Luftfuktighet	20 % - 80 %
Signaler som kan användas
Färgsystem	NTSC, PAL, PAL60, SECAM, Modifierad NTSC
Avsökningsformat	525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF .... SMPTE274M, 1250 (1080) / 50i
Persondatorsignaler	VGA visningVGA SVGA, XGA, SXGA, UXGA .... (komprimerad)Horisontell avsökningsfrekvens 15 - 110 kHzVertikal avsökningsfrekvens 48 - 120 Hz
Anslutningsuttag
PC	(HÖGDENSITET D-SUB 15-STIFTIG) R,G,B / 0,7 Vp-p (75-ohm)HD, VD / 1,0 - 5,0 Vp-p (high impedance)AUDIO IN (M3 JACK) 0,5 Vrms (high impedance)
SERIAL	YTTRE STYRUTTAG (D-SUB 9-STIFTIG) KOMPATIBEL MED RS-232C
SPEAKERS (6 Ω)	16W [8 W + 8 W] (10 % THD)
Medföljande tillbehör
Fjärrkontroll	EUR646529
Batterier	2 st.R6-storlek
Fästband	(TMME203 eller TMME187) × 2
Ferritkärna	J0KF00000018 × 1, J0KG00000054 × 2
Mätt (S × H × D)	920 mm × 550 mm × 89 mm	1.020 mm × 610 mm × 89 mm
Massa (Vikt)
enbart huvudenhet	ca. 24,0 kg netto ca. 28,5 kg netto
med högtalare	ca. 28,2 kg ca. 32,7 kg

Anm. - Utförande och tekniska data kan ändras utan föregående meddelande. Angivna massa och mått är ungefärliga. - Denna utrustning överensstämmer med de EMC-standards som anges här nedan. EN55022, EN55024, EN61000-3-2, EN61000-3-3.

	TH-42PHD7E TH-50PHD7E
Nätspänning	Växelström 220 - 240 V, 50/60 Hz
Effektförbrukning
Vanlig användning	315 W 435 W
Förbrukning i beredskapsläge	Besparing av 1,0 W, Besparing på 0,7 W	Besparing av 1,0 W, Besparing på 0,7 W
Avstängt läge	0,3 W 0,3 W
Plasmaskärm	Driftmetod Växelströmstyp Driftmetod 42 tum, bildförhållande 16:9 50 tum, bildförhållande 16:9	Växelströmstyp
Kontrastgrad	3000:1
Bildskärmens storlek	920 mm (S) × 518 mm (H) × 1.056 mm (diagonal) × 1.269 mm (diagonal)	1.106 mm (S) × 622 mm (H)
(Antal buildpunkter)	786.432 (1.024 (S) × 768 (H)) 1.049.088 [3.072 × 768 punkter] [4.098 × 768 punkter]	(1.366 (S) × 768 (H))
Omgivningsförhållanden
Temperatur	0 °C - 40 °C
Luftfuktighet	20 % - 80 %
Signaler som kan användas
Färgsystem	NTSC, PAL, PAL60, SECAM, Modifierad NTSC
Avsökningsformat	525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF .... SMPTE274M, 1250 (1080) / 50i
Persondatorsignaler	XGA visning VGA, SVGA, XGA SXGA, UXGA .... (komprimerad) Horisontell avsökningsfrekvens 15 - 110 kHz Vertikal avsökningsfrekvens 48 - 120 Hz
Anslutningsuttag
PC	(HÖGDENSITET D-SUB 15-STIFTIG) R,G,B / 0,7 Vp-p (75-ohm) HD, VD / 1,0 - 5,0 Vp-p (high impedance) AUDIO IN (M3 JACK) 0,5 Vrms (high impedance)
SERIAL	YTTRE STYRUTTAG (D-SUB 9-STIFTIG) KOMPATIBEL MED RS-232C
SPEAKERS (6 Ω)	16W [8 W + 8 W] (10 % THD)
Medföljande tillbehör
Fjärrkontroll	EUR646529
Batterier	2 st.R6-storlek
Fästband	(TMME203 eller TMME187) × 2
Ferritkärna	J0KF00000018 × 1, J0KG00000054 × 2
Mätt (S × H × D)	1.020 mm × 610 mm × 89 mm	1.210 mm × 724 mm × 95 mm
Massa (Vikt)
enbart huvudenhet	ca. 29,5 kg netto	ca. 42,5 kg netto
med högtalare	ca. 33,7 kg	ca. 47,1 kg

Anm. - Utförande och tekniska data kan ändras utan föregående meddelande. Angivna massa och mått är ungefärliga. - Denna utrustning överensstämmer med de EMC-standards som anges här nedan. EN55022, EN55024, EN61000-3-2, EN61000-3-3.

Ägarens anteckningar

Modellnumret och serienumret för denna produkt finns på monitorns baksida. Du bör skriva upp serienumret på angiven plats här nedan och spara bruksanvisningen plus kvittot från affären som ett permanent bevis på ditt inköp, om monitorn blir stulen eller förloras på något sätt, samt i garantisyfte.

Modellnummer

Serienummer
