ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ TYST58PF20 PANASONIC

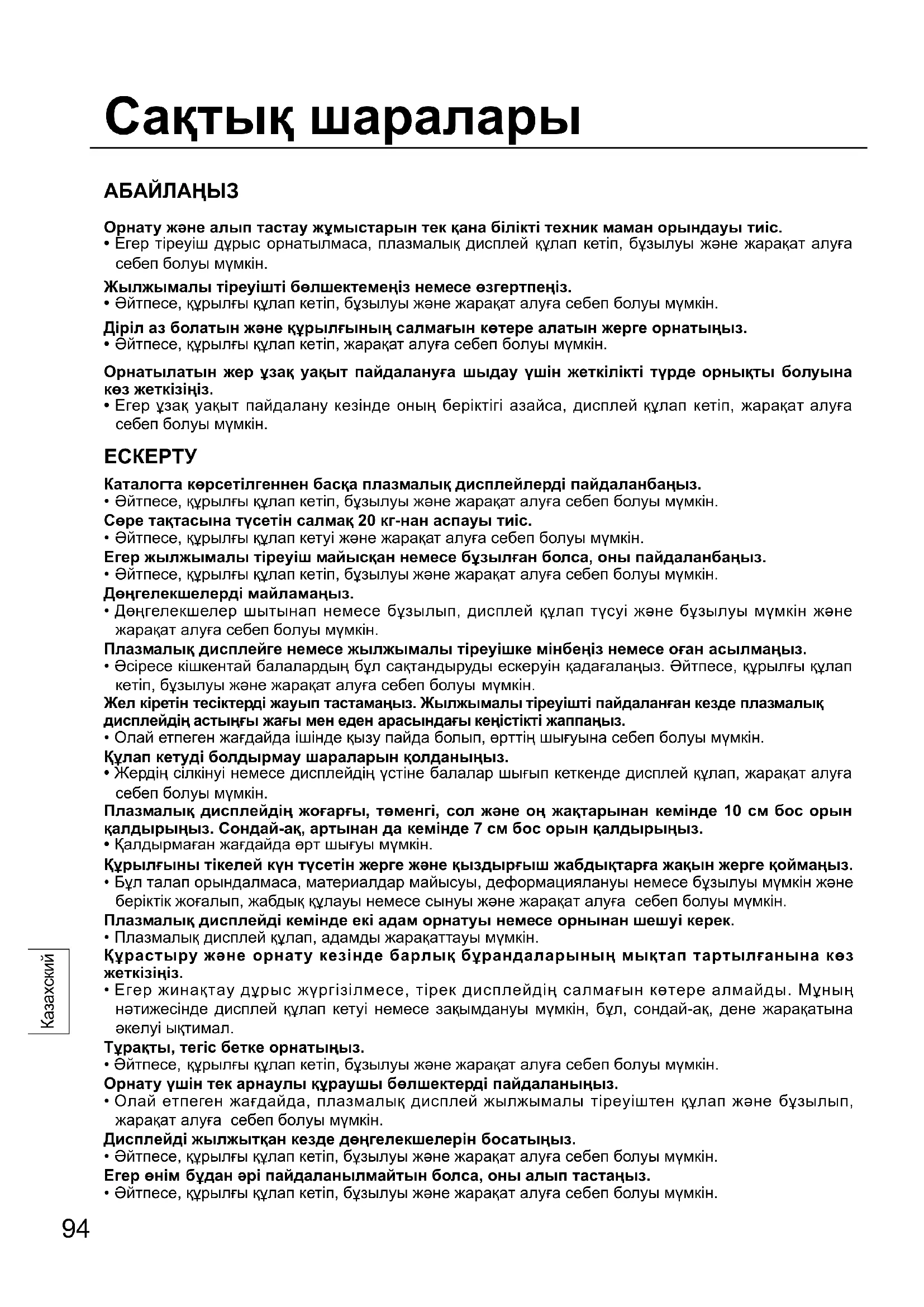

Орнату жəне алып тастау жұмыстарын тек қана білікті техник маман орындауы тиіс.

• Егер тіреуіш дұрыс орнатылмаса, плазмалық дисплей құлап кетіп, бұзылуы жəне жарақат алуға себеп болуы мүмкін. Жылжымалы тіреуішті бөлшектемеңіз немесе өзгертпеңіз.

• Əйтпесе, құрылғы құлап кетіп, бұзылуы жəне жарақат алуға себеп болуы мүмкін. Діріл аз болатын жəне құрылғының салмағын көтере алатын жерге орнатыңыз.

• Əйтпесе, құрылғы құлап кетіп, жарақат алуға себеп болуы мүмкін. Орнатылатын жер ұзақ уақыт пайдалануға шыдау үшін жеткілікті түрде орнықты болуына көз жеткізіңіз.

• Егер ұзақ уақыт пайдалану кезінде оның беріктігі азайса, дисплей құлап кетіп, жарақат алуға себеп болуы мүмкін.

Каталогта көрсетілгеннен басқа плазмалық дисплейлерді пайдаланбаңыз.

• Əйтпесе, құрылғы құлап кетіп, бұзылуы жəне жарақат алуға себеп болуы мүмкін. Сөре тақтасына түсетін салмақ 20 кг-нан аспауы тиіс.

• Əйтпесе, құрылғы құлап кетуі жəне жарақат алуға себеп болуы мүмкін. Егер жылжымалы тіреуіш майысқан немесе бұзылған болса, оны пайдаланбаңыз.

• Əйтпесе, құрылғы құлап кетіп, бұзылуы жəне жарақат алуға себеп болуы мүмкін. Дөңгелекшелерді майламаңыз.

• Дөңгелекшелер шытынап немесе бұзылып, дисплей құлап түсуі жəне бұзылуы мүмкін жəне жарақат алуға себеп болуы мүмкін. Плазмалық дисплейге немесе жылжымалы тіреуішке мінбеңіз немесе оған асылмаңыз.

• Əсіресе кішкентай балалардың бұл сақтандыруды ескеруін қадағалаңыз. Əйтпесе, құрылғы құлап кетіп, бұзылуы жəне жарақат алуға себеп болуы

Жел кіретін тесіктерді жауып тастамаңыз. Жылжымалы тіреуішті пайдаланған кезде плазмалық дисплейдің астыңғы жағы мен еден арасындағы кеңістікті жаппаңыз.

• Олай етпеген жағдайда ішінде қызу пайда болып, өрттің шығуына себеп болуы мүмкін. Құлап кетуді болдырмау шараларын қолданыңыз.

• Жердің сілкінуі немесе дисплейдің үстіне балалар шығып кеткенде дисплей құлап, жарақат алуға себеп болуы мүмкін. Плазмалық дисплейдің жоғарғы, төменгі, сол жəне оң жақтарынан кемінде 10 см бос орын қалдырыңыз. Сондай-ақ, артынан да кемінде 7 см бос орын қалдырыңыз.

• Қалдырмаған жағдайда өрт шығуы мүмкін. Құрылғыны тікелей күн түсетін жерге жəне қыздырғыш жабдықтарға жақын жерге қоймаңыз.

• Бұл талап орындалмаса, материалдар майысуы, деформациялануы немесе бұзылуы мүмкін жəне беріктік жоғалып, жабдық құлауы немесе сынуы жəне жарақат алуға себеп болуы мүмкін. Плазмалық дисплейді кемінде екі адам орнатуы немесе орнынан шешуі керек.

• Плазмалық дисплей құлап, адамды жарақаттауы мүмкін. Құрастыру жəне орнату кезінде барлық бұрандаларының мықтап тартылғанына көз жеткізіңіз.

• Егер жинақтау дұрыс жүргізілмесе, тірек дисплейдің салмағын көтере алмайды. Мұның нəтижесінде дисплей құлап кетуі немесе зақымдануы мүмкін, бұл, сондай-ақ, дене жарақатына əкелуі ықтимал. Тұрақты, тегіс бетке орнатыңыз.

• Əйтпесе, құрылғы құлап кетіп, бұзылуы жəне жарақат алуға себеп болуы мүмкін. Орнату үшін тек арнаулы құраушы бөлшектерді пайдаланыңыз.

• Олай етпеген жағдайда, плазмалық дисплей жылжымалы тіреуіштен құлап жəне бұзылып, жарақат алуға себеп болуы мүмкін. Дисплейді жылжытқан кезде дөңгелекшелерін босатыңыз.

• Əйтпесе, құрылғы құлап кетіп, бұзылуы жəне жарақат алуға себеп болуы мүмкін.

бұдан əрі пайдаланылмайтын болса, оны алып тастаңыз.

• Əйтпесе, құрылғы құлап кетіп, бұзылуы жəне жарақат алуға себеп болуы мүмкін. Сақтық шаралары95

1) Плазмалық дисплейдің орнын таңдаған кезде абай болыңыз, себебі күн сəулесі тікелей түсетін

жерге немесе жылытқышқа жақын қойылса, оның түсі оңып кетуі немесе пішіні бұзылуы мүмкін.

2) Дисплейді тазалау жəне сүрту үшін жұмсақ құрық (мақта немесе жүннен тоқылған) матаны

пайдаланыңыз. Егер құрылғы аса бұлғалып кетсе, əуелі оны бейтарап жуу құралымен кетіріп, құрғақ шүберекпен тазалап сүртіңіз Бензол, сұйылтқыш немесе жиһаз балауызын пайдаланбаңыз, себебі ол жабынның аршылып түсіп қалуына себеп болуы мүмкін. (Плазмалық дисплейді тазалау туралы ақпаратты плазмалық дисплейдің пайдаланушы нұсқаулығынан қараңыз. Егер химиялық жолмен өңделген мата пайдаланылса, матамен бірге берілген нұсқауларды орындаңыз.)

3) Бұйымға жабысқақ таспа немесе стикерлер жабыстырмаңыз. Бұл жылжымалы тіреуіштің бетін

кірлетуі мүмкін. Резеңке, винил немесе оған ұқсас заттардың ұзақ уақыт тиіп тұруына жол бермеңіз. (Бұл нашарлауға себеп болуы мүмкін.)

4) Плазмалық дисплейдің панелі шыныдан жасалған. Оған қатты күш немесе соққы тигізбеңіз.

Жылжымалы тіреуішті құрастыру жəне орнату кезіндегі сақтық шаралары ● Плазмалық дисплейдің дұрыс жұмыс істеуін қамтамасыз ету жəне қандайда бір ақаудың алдын алу үшін мына жерлерге орнатпаңыз.

• Су шашқыштардың немесе өрт/түтін детекторларының жаны

• Діріл немесе соққы тию қаупі төнетін жерлер

• Жоғары кернеулі сымдардың немесе динамикалық қуат көздерінің жаны

• Магнит өрістері, жылу, су буы немесе күйе шығатын жерлердің жаны

Жылыту жабдығынан үрленген ауа тиетін жерлер

• Ауа кондиционерінен немесе басқа құрылғыдан шығатын конденсат тамшылары түзілетін

● Плазмалық дисплейдің қуат ашасы үшін қол оңай жететін электр розеткасын пайдаланыңыз. ● Сыртқы температураның 40 °C-тан аспауы үшін оның жақсы желдетілуін қамтамасыз етіңіз. Əйтпесе, плазмалық дисплейдің ішінде қызу пайда болып, оның бұзылуына себеп болуы мүмкін. ● Бекіту болттарын немесе қуат сымын қабырға ішіндегі кез келген метал бөлшекке тигізбей

● Құрастыру жəне орнату кезінде тіреуіш пен еден сызылмауы немесе сырылмауы үшін еденге жұмсақ жапқыш немесе мата төсеп қойыңыз. ● Құрастыру жəне орнату жұмыстарын тегіс жəне көлденең бетте орындаңыз жəне құрастыру жəне орнату жұмыстарына арналған нұсқауларды орындаңыз

● Бөлшектерді бұрандамен бекіткен кезде, бұрандалардың бос немесе тым қатты тартылмауын қадағалаңыз. ● Құрастыру жəне орнату кезінде немесе жұмыс барысында қозғалғанда айналаңызда қауіпсіздікті қамтамасыз ету үшін жеткілікті шаралар қолданыңыз. ● “Сақтық шараларын” міндетті түрде оқып шығыңыз жəне орындаңыз. КƏСІБИ МАМАНДАР ОРНАТУЫ ҚАЖЕТ. PANASONIC, ДҰРЫС ОРНАТПАУ НЕМЕСЕ ДҰРЫС ПАЙДАЛАНУ САЛДАРЫНАН БОЛҒАН КЕЗ КЕЛГЕН МҮЛІККЕ КЕЛГЕН ЗИЯН ЖƏНЕ/НЕМЕСЕ АУЫР ЖАРАҚАТТАР, СОНЫҢ ІШІНДЕ ӨЛІМ ҮШІН ЖАУАП БЕРМЕЙДІ. Бұл тіреуіш тек Panasonic плазмалық дисплей үлгілеріне арналған (121-бетті қараңыз). Басқа құрылғымен пайдалану тұрақсыздыққа əкеліп, жарақат алуға себеп болуы мүмкін.96

Негізгі бөлшектер Құрамдастар Барлық бөліктердің бар екенін жəне қажетті көлемде екеніне көз жеткізіңіз.

Тірек құрылғысы жəне дөңгелекшелер (2)

Тіректің қосылған жері (1)

Тіреуіш бағаны (сол жақ/оң

(Əрбір жағына біреуден)

Сөре тақтасының кронштейні (2)

Плазмалық дисплейдің жоғарғы кронштейні (1)

Плазмалық дисплейдің төменгі кронштейні (1) Қосымша бөлшектер

Басында алты қырлы ойығы бар болт (M8 × 65) Серіппе шайба/Жалпақ шайба Фланецті қалпақты гайка (M8) (Əрқайсысына төртеуден)

Басында алты қырлы ойығы бар болт (M8 × 70) Серіппе шайба/Жалпақ шайба Фланецті қалпақты гайка (M8) (Əрқайсысына алтаудан)

Алты қырлы ойық басты бұранда Тісті дөңес шайба Оқшаулағыш төсем (Əрқайсысына

Сөре тақтасының кронштейнін бекітуге арналған бұранда (M5 × 18) (4) Плазмалық дисплейдің кронштейнін бекітуге арналған бұранда (M5 × 18) (8)

Жабын стикерлері (48 (2 парақ))

Алты қырлы кілт (жеткізу жинағына кіреді) (1) [Осы нұсқаулықтағы суреттер тек мысал ретінде көрсетілген.] Cол

1. Тіреуішті құрастыру

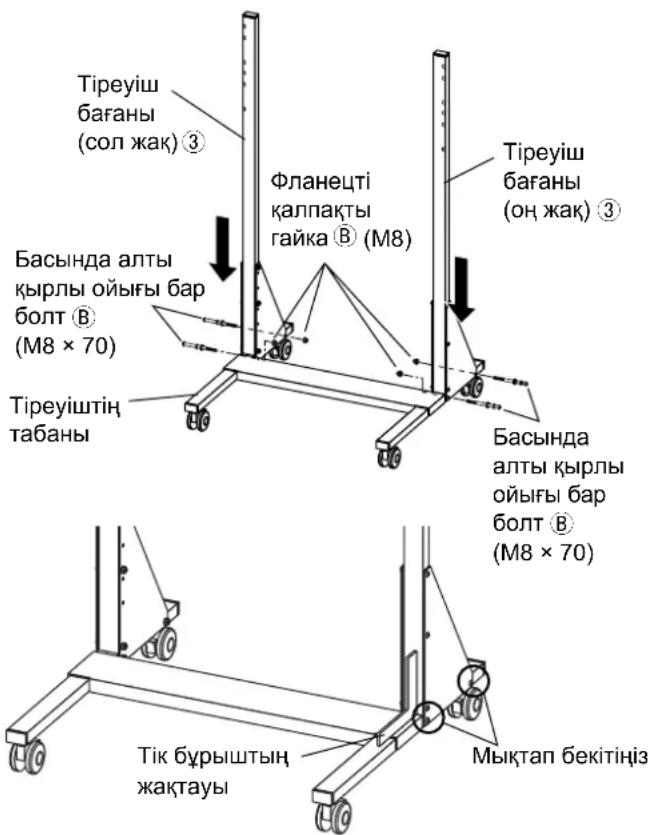

2. Tіреуіш бағандарын бекіту

Басында алтық қырлы ойығы бар болттарды

3. Тіреуіш бағандарын тігінен реттеу

жəне бекіту Тіреуіш бағандарын (сол/оң)

перпендикуляр болатындай етіп реттеңіз. Тіреуіш бағандарын уақытша бекіткен басында алты қырлы ойығы бар төрт

мықтап тартыңыз. (Тартудың бұрау моменті: 8-10 Н•м)

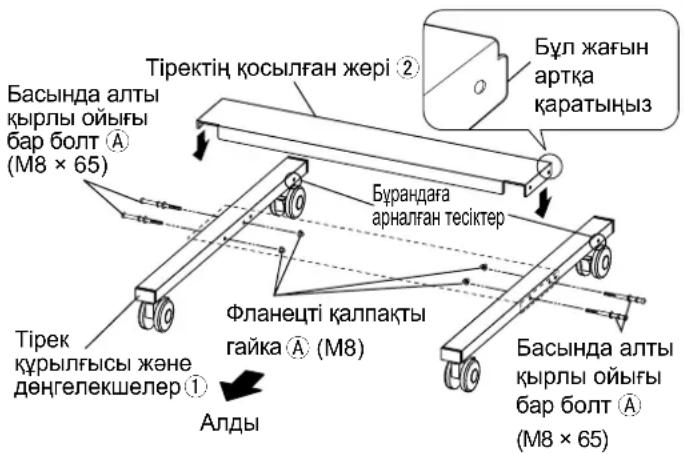

1. Тіреуіштің табанын құрастыру

Басында алты қырлы ойығы бар болттарды дайындау

Серіппелі тығырықтарды жəне жалпақ тығырықтарды басында алты қырлы ойығы бар болттардан (M8 x 65) өткізіп, төрт жинақты дайындаңыз. Құрастыру кезінде басында алты қырлы ойығы бар болттардың қалпақты гайкалары тіреуіштің ішкі жағында болуы тиіс. Басында алты қырлы ойығы бар болттардың ұзындығы 65 жəне 70 мм. Басқа болттарды пайдалануға болмайды. Дөңгелекшелері бар тірек құрылғысының бұранда тесіктерін

артқа қаратып, оң жақтағы суретте көрсетілгендей етіп тіректің қосылған жерімен туралаңыз

қырлы ойығы бар дайындалған төрт

(M8 x 65) жəне фланецті қалпақты гайкалармен

(Тартудың бұрау моменті: 8-10 Н•м) Тіреуіш бағандарының “L” жəне “R” белгілерін (сол/оң)

ішке қаратыңыз жəне төменгі тақталарды тіреуіш табанының артқы жағына жоғарғы жағынан кіргізіңіз. Тіреу бағаналарын (сол/оң)

басында алты қырлы ойығы бар дайындалған төрт болтпен

(M8 x 70) жəне фланецті қалпақты гайкалармен

уақытша бекітіңіз. Серіппелі тығырықтарды жəне жалпақ тығырықтарды басында алты қырлы ойығы бар болттардан (M8 x 70) өткізіп, алты жинақты дайындаңыз.

Басында алты қырлы ойығы бар болт (M8 × 65)Бұрандаға арналған тесіктер Тіреуіш бағаны (сол жақ) Тіреуіш бағаны (оң жақ) Басында алты қырлы ойығы бар

(M8 × 70)Тіреуіштің табаныФланецті қалпақты гайка (M8)Басында алты қырлы ойығы бар

(M8 × 70)Тік бұрыштың жақтауыМықтап бекітіңізТіректің қосылған жері Басында алты қырлы ойығы бар болт

(M8 × 65)Тірек құрылғысы жəне дөңгелекшелер Фланецті қалпақты гайка (M8)Бұл жағын артқа қаратыңыз98

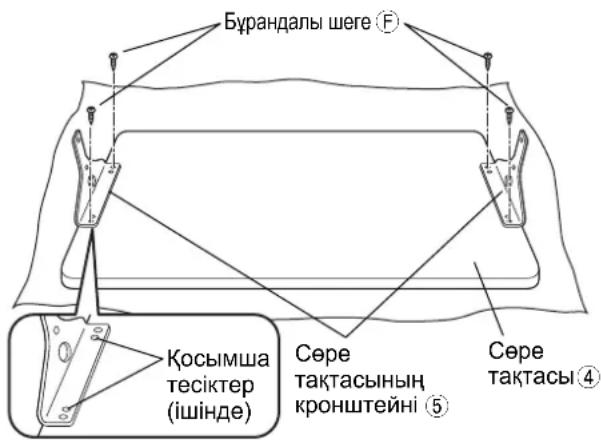

5. Сөре тақтасын дайындау

Сөре тақтасының боялмаған жағын (артқы

жоғарыға қаратып, жұмсақ матаға немесе оған ұқсас басқа материалға қойыңыз. Сөре тақтасының орнату тесіктерін кронштейннің шығыңқы бөліктеріне туралап, сөре тақтасының екі кронштейнін орнатыңыз

, жəне оларды төрт ағаш бұрандамен

сыртқы тесіктер арқылы бекітіңіз. (Тартудың бұрау моменті: 1-1,2 Н•м)

• Бұрандаға арналған тесіктерді бүлдірмеу үшін ағаш бұрандаларды өте қатты тартпаңыз. Егер бұрандаға арналған тесік бүлінсе, қосымша тесіктерді пайдаланыңыз.

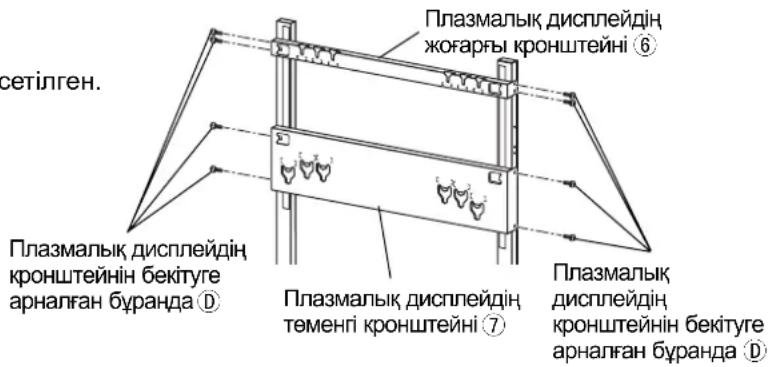

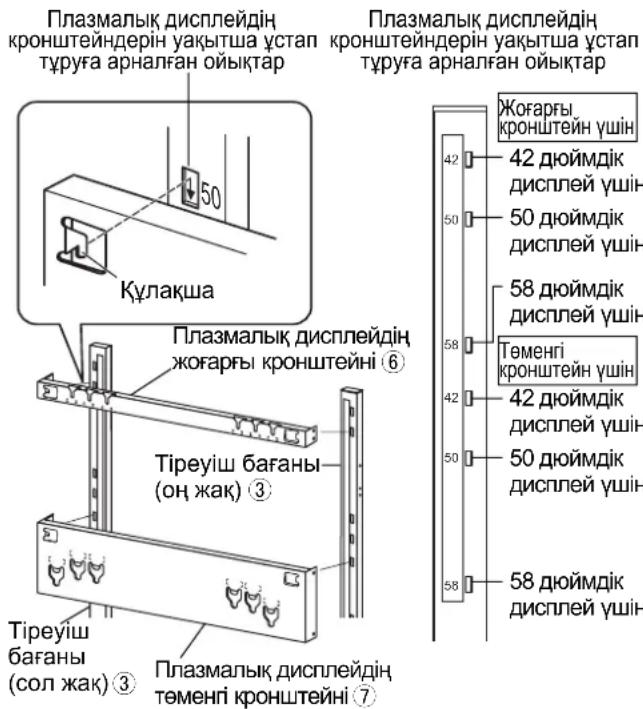

4. Плазмалық дисплейдің кронштейндерін

(жоғарғы/төменгі) бекіту

Орнатылатын плазмалық дисплейдің өлшеміне қарай бекіту орны өзгеруі мүмкін. (Оң жақтағы суретте өлшемі 50 дюйм болған теледидарды орнату көрсетілген.)

Плазмалық дисплейдің жоғарғы кронштейнінің құлақшаларын

сол жəне оң жақтағы тіреуіш бағандарының алдыңғы жағында орналасқан плазмалық дисплейдің кронштейнін уақытша бекіту үшін ойықтарға түсіріңіз. Плазмалық дисплейдің кроштейнін төрт бұрандамен

қапталдан бекітіңіз. (Тартудың бұрау моменті: 2-3 Н•м)

• Бекіту орындары оң жақтағы суретте көрсетілген.

Плазмалық дисплейдің төменгі кронштейнінің құлақшаларын

сол жəне оң жақтағы тіреуіш бағандарының алдыңғы жағында орналасқан плазмалық дисплейдің кронштейнін уақытша бекіту үшін ойықтарға түсіріңіз. Плазмалық дисплейдің кроштейнін төрт бұрандамен

қапталдан бекітіңіз. (Тартудың бұрау моменті: 2-3 Н•м)

• Бекіту орындары оң жақтағы суретте көрсетілген.

42 дюймдік дисплей үшін50 дюймдік дисплей үшінТөменгі кронштейн үшінЖоғарғы кронштейн үшінБұрандалы шеге Қосымша тесіктер (ішінде)Сөре тақтасының кронштейні Сөре тақтасы Плазмалық дисплейдің кронштейндерін уақытша ұстап тұруға арналған ойықтарҚұлақшаТіреуіш бағаны (оң жақ) Тіреуіш бағаны (сол жақ) Плазмалық дисплейдің жоғарғы кронштейні Плазмалық дисплейдің төменгі кронштейні 42 дюймдік дисплей үшін50 дюймдік дисплей үшін58 дюймдік дисплей үшін58 дюймдік дисплей үшінПлазмалық дисплейдің кронштейнін бекітуге арналған бұранда Плазмалық дисплейдің кронштейнін бекітуге арналған бұранда Плазмалық дисплейдің төменгі кронштейні Плазмалық дисплейдің жоғарғы кронштейні Плазмалық дисплейдің кронштейндерін уақытша ұстап тұруға арналған ойықтар99

6. Сөре тақтасын орнату

Сөре тақтасын орнату орнын еденнен шамамен алғанда 35 немесе 50 см болатын етіп сөре тақтасының жоғарғы жағы үшін реттеуге болады. Суретте жоғарғы деңгейге орнату (еденнен 50 см) мысалы көрсетілген.

Дайындалған сөре тақтасындағы ескерту жапсырмасы артқы оң жақта болатын етіп бұрыңыз, сөре тақтасының кронштейнінің бұранда

жəне тіреу бағанының

жəне сол бұранда тесіктерін туралаңыз жəне төрт

(Тартудың бұрау моменті: 2-3 Н•м)

Тіреуіш бағанының сыртынан сол жəне оң жағынан дайындалған екі басында алты қырлы ойығы бар болттармен

жəне фланецті қалпақты гайкалармен

(Тартудың бұрау моменті: 8-10 Н•м) Төменгі деңгейде бекіткенде (еденнен 35 см)

Басында алты қырлы ойығы бар екі болтпен

жəне фланецті қалпақты гайкалармен

деңгейдің (еденнен 50 см) оң жəне сол жағындағы болтқа арналған тесіктер арқылы бекітіңіз.

Төменгі деңдей орнындағы сол жəне оң жақтағы басында алтық қырлы ойығы бар екі болтты

Сонан соң, жоғарғы деңгейді бекіту үшін

процедураларын қайталаңыз.

2. Плазмалық дисплейді дайындау

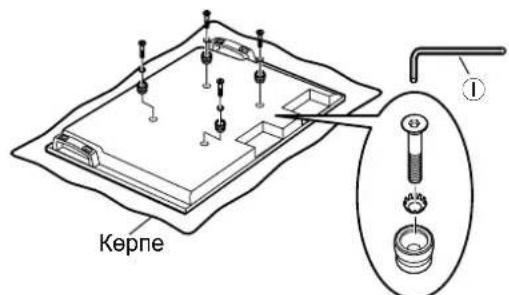

Изоляциялық арақабаттарды бекіту

Плазмалық дисплейдің алдыңғы бетін кірден таза немесе ештене жоқ таза матаға орналастырып, төмендегі процедураны орындаңыз. Егер плазмалық дисплейдің шығыңқы бөліктері болса, оларды сызып немесе зақымдап алмаңыз.

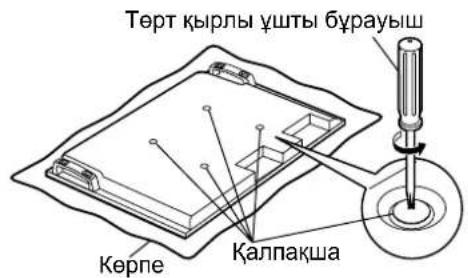

Phillips бұрағышы арқылы плазмалық дисплейден төрт қалпақшаны шешіп алыңыз. Шешіп алынған қалпақшаларды қауіпсіз жерге қойыңыз. (Тірек негізі пайдаланылғанда, олар қажет болады.)

пайдаланып, қосымша бөлшектерді

(төрт алты қырлы ойықты бұрандаларды, тісті дөңес шайбаларды жəне изоляциялық төсемдерді) оң жақтағы суретте көрсетілгендей қалпақшалары алынған жерлерде

(Тартудың бұрау моменті: 3-4 Н•м)

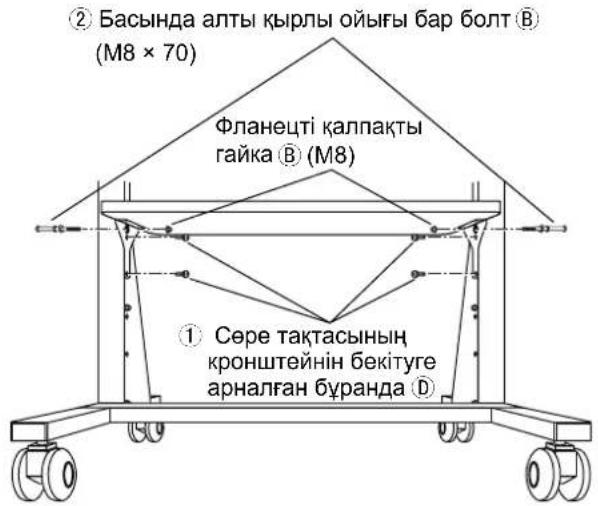

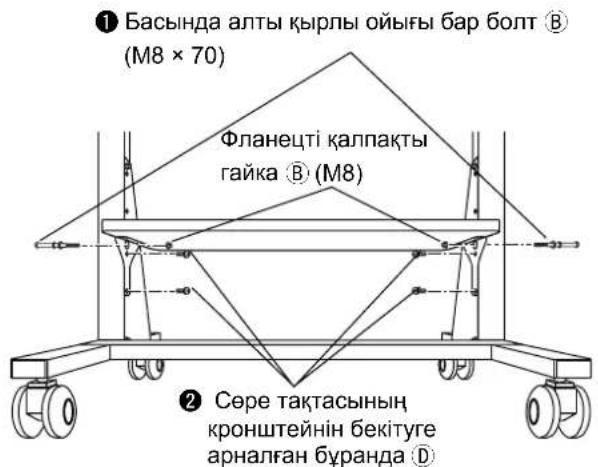

Сөре тақтасының биіктігін өзгерту

Сөре тақтасының биіктігін плазмалық дисплейді орнатқаннан кейін өзгерту тіреуішті тұрақсыз етеді. Плазмалық дисплейді жылжымалы тіреуіштен алып

Төрт қырлы ұшты бұрауышКөрпеКөрпеҚалпақшаҚосымша бөлшектер

Сөре тақтасының кронштейнін бекітуге арналған бұранда

Сөре тақтасының кронштейнін бекітуге арналған бұранда

Басында алты қырлы ойығы бар болт

Басында алты қырлы ойығы бар болт

(M8 × 70)Фланецті қалпақты гайка (M8) Фланецті қалпақты гайка (M8)100

Плазмалық дисплейді орнатудан бұрын міндетті түрде дөңгелекшелерді құлыптаңыз.

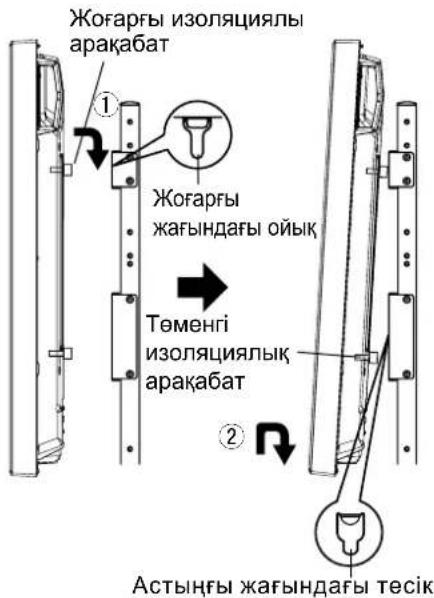

1. Плазмалық дисплейді бекіту

Плазмалық дисплейдің жоғарғы изоляциялық төсемдерін жылжымалы тіреуіштің жоғарғы жағындағы ойықтармен сəйкес келтіріп, плазмалық дисплейді орнына ақырын төмен

Плазмалық дисплейді ақырын көтерген кезде төменгі изоляциялық төсемдерді жылжымалы тіреуіштің төменгі ұшындағы тесіктерге салып, плазмалық дисплейді орнына түскенше төмен

Дөңгелекше құлыпталғанТетіктің төменгі жағын басыңызТетіктің жоғарғы жағын басыңызДөңгелекше ашылғанДөңгелекшелерді құлыптау жəне ашу

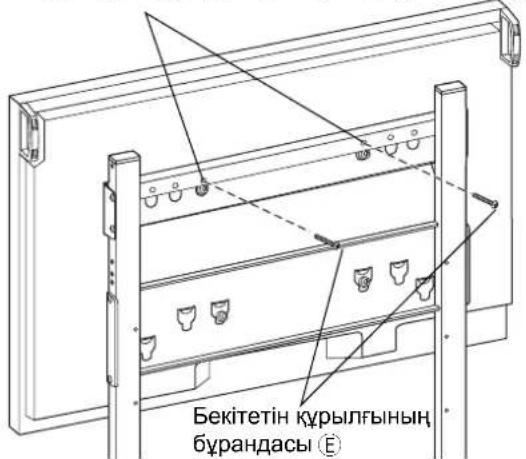

2. Плазмалық дисплейді бекіту

Плазмалық дисплейдің жоғарғы кронштейніндегі

мықтап бекітіңіз. (Тартудың бұрау моменті: 1,5-2 Н•м)

Плазмалық дисплейдің орнынан шығып кетуін болдырмау үшін сол жəне оң жақтағы құрылғыны бекіту бұрандаларын

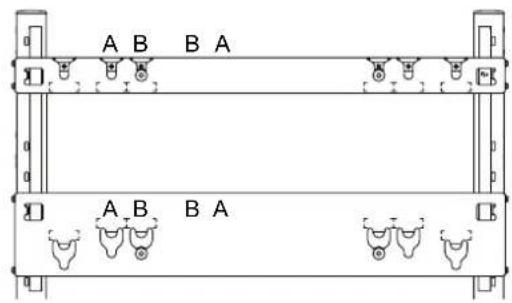

A белгісі: 58 дюйм B белгісі: 42/50 дюйм Белгі жоқ: Қосымша

Егер плазмалық дисплей тым көп көтерілген болса, ол құлап түсіп, жарақат алуға себеп болуы мүмкін.

Жоғарғы жағындағы ойықЖоғарғы изоляциялы арақабатАстыңғы жағындағы тесікТөменгі изоляциялық арақабат

Құрылғыны бекітуге арналған бұранда тесіктері (Изоляциялық төсемдерді салып, ойықтардың үстіндегі бұранда тесіктерін пайдаланыңыз) Бекітетін құрылғының бұрандасы

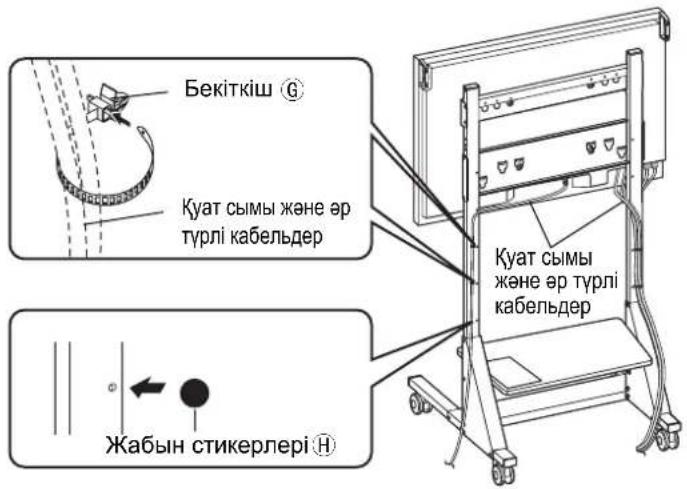

4. Қосылған құрылғыларды орнату жəне жалғау

Жалғау ыңғайлы болатын жерлерде сол жəне оң жақтағы тіреуіш бағандарының артқы жағындағы алты бекіту тесіктерінің кез келгеніне бес бекіткішті

кіргізіңіз. Суретте көрсетілгендей етіп жалғаңыз.

Тіреуіш бағандарының бүйірлеріндегі жəне артқы жағындағы жəне басқа жерлердегі пайдаланылмайтын қосымша тесіктерді

стикерлермен жабыңыз.

Жалғау кабельдерін жəне қуат сымын бірге

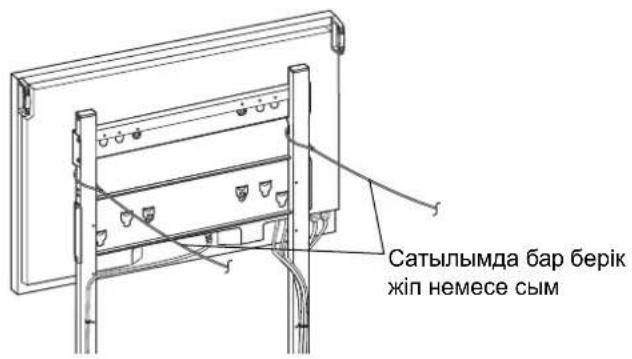

5. Құлап түсуді болдырмау

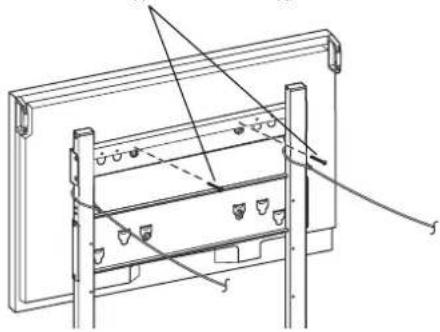

Құрылғының құлап кетпеуіне жол бермеу үшін, сол жəне оң жақтағы тіреуіш бағандарын берік сыммен немесе жіппен плазмалық дисплейдің жоғарғы жəне төменгі кронштейндерінің арасынан өткізіп бекітіңіз жəне оларды мықтап берік тірекке немесе қабырғаға бекітіңіз. (Құлап түсуді болдырмау үшін сатылымда бар жіпті немесе сымды пайдаланыңыз.) Тірек немесе қабырға мен плазмалық дисплейдің артқы жағының аралығы 1 м немесе одан аз болуы тиіс. Сатылымда бар берік жіп немесе сым [Қауіпсіздік мақсаттарда үнемі төңкеруден/құлаудан сақтау керек- жарақтарын пайдаланыңыз] Құрылғы жер сілкінісі кезінде төңкеріліп кетуі мүмкін. Сондықтан, үнемі төңкеруден/құлаудан сақтау керек- жарақтарын пайдаланыңыз.

• Бұл бөлімдегі мəліметтер жер сілкінісіне байланысты осы құрылғының төңкеріліп түсуі немесе құлауына салдарынан туған кез келген зияндар мен жарақаттарды азайту жолдарын көрсетеді. Алайда, төңкеруден/құлаудан сақтау керек-жарақтары барлық жер сілкіністері кезінде тиімді болатынына кепілдік

Қуат сымы жəне əр түрлі кабельдерЖабын стикерлері Қуат сымы жəне əр түрлі кабельдер102

Жылжымалы тіреуіштегі плазмалық дисплейдің жоғарғы кронштейнінің артындағы екі бекіту бұрандаларын

Құрылғының құлап кетуін болдырмайтын жіпті немесе сымды алып тастаңыз.

Электр шнуры мен плазмалық дисплейді басқа құрылғыларға жалғайтын сымдарды ажыратыңыз.

Плазмалық дисплейдің астыңғы жағын көтергенде, плазмалық дисплейді өзіңізге қарай тартыңыз.

Төменгі аралық қабаттар алынып болған соң, плазмалық дисплейді тағы көтеріп, оны шешіп алыңыз. Плазмалық дисплейді шешу Бекітетін құрылғының бұрандасы Оқшаулағыш төсем
