BRUGSANVISNING TYST58PF20 PANASONIC

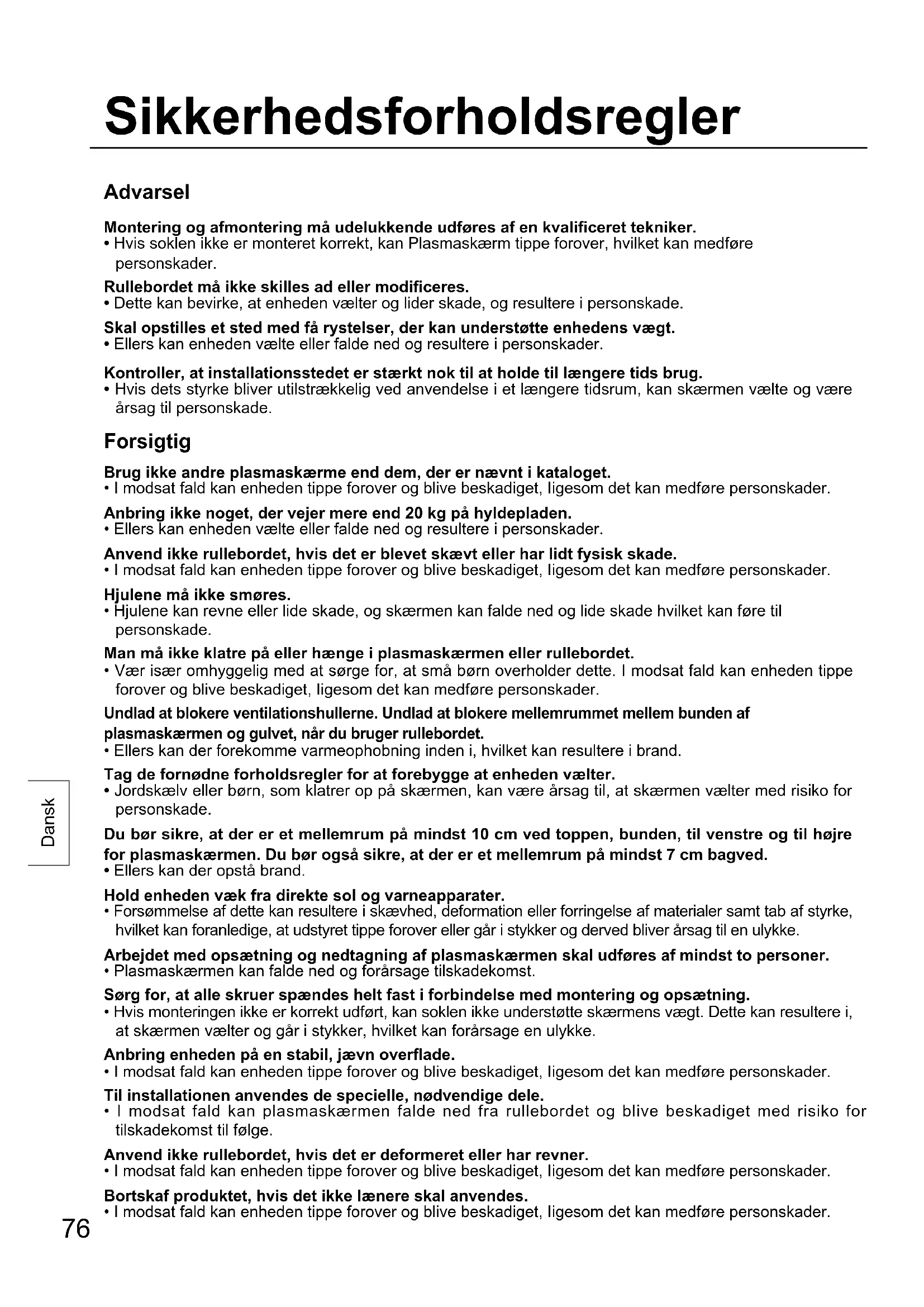

Montering og afmontering må udelukkende udføres af en kvalificeret tekniker.

- Hvis soklen ikke er monteret korrekt, kan Plasmaskærm tippe forover, hvilket kan medføre personskader.

Rullebordet må ikke skilles ad eller modificeres.

- Dette kan bevirke, at enheden vælter og lider skade, og resultere i personskade.

Skal opstilles et sted med få rystelser, der kan understøtte enhedens vægt.

- Ellers kan enheden vælte eller falde ned og resultere i personskader.

Kontroller, at installationsstedet er stærkt nok til at holde til længere tids brug.

- Hvis dets styrke bliver utilstrækkelig ved anvendelse i et længere tidsrum, kan skærmen vælte og være årsag til personskade.

Forsigtig

Brug ikke andre plasmaskærme end dem, der er nævnt i kataloget.

- I modsat fald kan enheden tippe forover og blive beskadiget, ligesom det kan medføre personskader.

Anbring ikke noget, der vejer mere end 20 kg på hyldepladen.

- Ellers kan enheden vælte eller falde ned og resultere i personskader.

Anvend ikke rullebordet, hvis det er blevet skævt eller har lidt fysisk skade.

- I modsat fald kan enheden tippe forover og blive beskadiget, ligesom det kan medføre personskader.

Hjulene må ikke smøres.

- Hjulene kan revne eller lide skade, og skærmen kan falde ned og lide skade hvilket kan føre til personskade.

Man må ikke klatre på eller hænge i plasmaskærmen eller rullebordet.

- Vær især omhyggelig med at sørge for, at små børn overholder dette. I modsat fald kan enheden tippe forover og blive beskadiget, ligesom det kan medføre personskader.

Undlad at blokere ventilationshullerne. Undlad at blokere mellemrummet mellem bunden af plasmaskærmen og gulvet, når du bruger rullebordet.

- Ellers kan der forekomme varmeophobning inden i, hvilket kan resultere i brand.

Tag de fornødne forholdsregler for at forebygge at enheden vælter.

- Jordskælv eller børn, som klatrer op på skærmen, kan være årsag til, at skærmen vælter med risiko for personskade.

Du bør sikre, at der er et mellemrum på mindst 10 cm ved toppen, bunden, til venstre og til højre for plasmaskærmen. Du bør også sikre, at der er et mellemrum på mindst 7 cm bagved.

- Ellers kan der opstå brand.

Hold enheden væk fra direkte sol og varneapparater.

- Forsømmelse af dette kan resultere i skævhed, deformation eller forringelse af materialer samt tab af styrke, hvilket kan foranledige, at udstyret tippe forover eller går i stykker og derved bliver årsag til en ulykke.

Arbejdet med opsætning og nedtagning af plasmaskærmen skal udføres af mindst to personer.

- Plasmaskærmen kan falde ned og forårsage tilskadekomst.

Sørg for, at alle skruer spændes helt fast i forbindelse med montering og opsætning.

- Hvis monteringen ikke er korrekt udført, kan soklen ikke understøtte skærmens vægt. Dette kan resultere i, at skærmen vælter og går i stykker, hvilket kan forårsage en ulykke.

Anbring enheden på en stabil, jævn overflade.

- I modsat fald kan enheden tippe forover og blive beskadiget, ligesom det kan medføre personskader.

Til installationen anvendes de specielle, nødvendige dele.

- I modsat fald kan plasmaskærmen falde ned fra rullebordet og blive beskadiget med risiko for tilskadekomst til følge.

Anvend ikke rullebordet, hvis det er deformeret eller har revner.

- I modsat fald kan enheden tippe forover og blive beskadiget, ligesom det kan medføre personskader.

Bortskaf produktet, hvis det ikke lænere skal anvendes.

- I modsat fald kan enheden tippe forover og blive beskadiget, ligesom det kan medføre personskader.

At bemærke ved håndtering

1) Udvis forsigtighed, när du vælger stedet for placering af plasmaskærmen, da det kan blive misfarvet eller deformeret som følge af lys eller varme, hvis det placeres, hvor det er udsat for direkte sollys, eller nær et varmeapparat.
2) Skærmen rengøres ved at man tørrer den af med en blød klud (af bomuld eller flannel). Hvis enheden er meget tilsmudset, aftørres smuds først med et neutralt opvaskemiddel, der er fortyndet med vand, hvorefter der tørres efter med en tør klud. Anvend ikke rensemidler, såsom benzin, fortynder eller møbelvoks, da disse kan få maling til at skulle af.
(For information om rengøring af plasmaskærmen, henvises til brugsvejledningen for plasmaskærmen. Hvis du anvender en kemisk behandlet klud, skal du følge de anvisninger, der følger med kluden.)
3) Sæt ikke klæbebånd eller stickers på produktet. Disse kan misfarve rullebordet. Tillad ikke længere tids kontakt med gummi- og vinylprodukter eller lignende. (Dette vil føre til forringelse af produktet.)
4) Plasmaskærmens panel er af glas. Det må ikke udsættes for kraftigt tryk eller påvirkning.

Forsigtighedsregler for montering og opsætning af rullebord

• For at sikre at plasmaskærmen virker korrekt og forebygge problemer, må der ikke installeres på følgende lokaliteter.
• Nær sprinklere eller brand- og røgdetektorer
• Hvor der er risiko for udsættelse for vibrationer eller stød
• Nær højspændingsledninger eller dynamiske strømforsyninger
• Tæt på højspændingsledninger eller dynamiske strømkilder
• Steder udsat for luftstrøm fra opvarmningsinstallationer
• Hvor der kan dannes kondensdråber fra et klimaanlæg eller et andet apparat
• Plasmaskærmens netledningsstik skal sættes i en stikkontakt, der er nem at komme til.
• Sørg for god luftventilation, således at den omgivende temperatur ikke overstiger 40 °C. Negligeres dette, kan det medføre varmeophobning i plasmaskærmen, hvilket vil føre til fejlffunktion.
• Opsæt, så der ikke er nogen kontakt mellem fastgørelsesboltene eller netledning og metal skjult I væggen.
• Læg et blødt tæppe eller et stykke stof på gulvet, således at stativet og gulvet ikke får mærker eller ridser under samlingen og installationsarbejdet.
• Udfør samlingen og installationsarbejdet på en flad og plan flade, og følg instruktionerne for samlingsog installationsarbejdet.
• Når De skruer delene fast, skal De sørge for, at skruerne hverken er utilstrækkeligt strammet eller strammet for meget.
• Vær påpasselig med at opretholde sikkerheden omkring dig, når du udfører samlings- og installationsarbejdet, eller når du bevæger dig omkring under arbejdet.
• Sørg for at læse og overholde "Sikkerhedsforholdsregler".

Dette bord er kun beregnet til Panasonic plasmaskærmmodeller (Se side 121).

Kontroller, at alle delene følger med og at antallet af dem er korrekt.

1 Basisenhed med hjul (2)	2 Basissammenføjning (1)		3 Støttesøjle (venstre/højre)(En til hver side)
4 Hyldeplade (1)	5 Beslag til hyldeplade (2)
6 ∅verste beslag til plasmaskærm (1)		7 Nederste beslag til plasmaskærm (1)

Tilbehørsdele

A Bolt med indvendig sekskant (M8 × 65)Fjederskive/SpændeskiveHættemøtrik med flange (M8)(Fire hver)		B Bolt med indvendig sekskant (M8 × 70)Fjederskive/SpændeskiveHættemøtrik med flange (M8)(Seks hver)		C UnbracoundersænkskrueKrum skive med tænderIsolationsmellemstykke(Fire hver)
D Skrue til fastgørelse af beslag til hyldeplade (M5 × 18) (4)Skrue til fastgørelse af beslag til plasmaskærm (M5 × 18) (8)			E Skruer til fastgørelseaf enheden(M4 × 16) (2)	F Træskrue (4)
G Klampe (5)	H Omslagsstickers(48 (2 ark))		I Unbraconøgle (medfølgende værktøj) (1)

[Illustrationerne i denne brugsvejledning er kun til illustrationsformål.]

1. Samling af stativet

Ved monteringen skal du sørge for, at hættemøtrikkerne på boltene med indvendig sekskant befinder sig på bordets inderside. Længden af boltene med indvendig sekskant er 65 og 70 mm. Pas på ikke at bruge de forkerte bolte.

1. Samling af stativbasen

Klargøring af bolte med indvendig sekskant Ⓐ

Klargør fire sæt ved at føre fjederskiver og flade skiver over bolte med indvendig sekskant (M8 x 65).

Vend skruehullerne af basisenheden med hjul ① mod bagsiden og nivellér med basissammenføjning ② som vist på illustrationen til højre, og fastgør med de fire klargjorte bolte med indvendig sekskant Ⓐ (M8 x 65) og hættemøtrikker med flanger Ⓐ.

Basisammenføjning ② Vend denne side mod bagsiden Bolt med indvendig sekskant Ⓐ (M8 × 65) Skruehuller Hættemøtrik med flange Ⓐ (M8) Bolt med indvendig sekskant Ⓐ (M8 × 65) Basisenhed med hjul ① Front

2. Fastgørelse af støttesøjler

Klargøring af bolte med indvendig sekskant Ⓑ

Klargør seks sæt ved at føre fjederskiver og flade skiver over bolte med indvendig sekskant (M8 x 70).

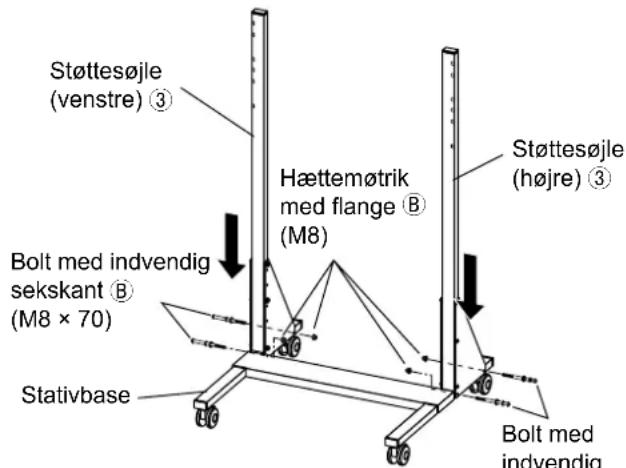

Vend mærkerne "L" og "R" på støttesøjlerne (venstre/højre) ③ mod indersiden, og indsæt bundpladerne i bagsiden af stativbasen ovenfra. Fastgør midlertidigt støttesøjlerne (venstre/højre) ③ med fire klargjorte bolte med indvendig sekskant Ⓑ (M8 x 70) og hættemøtrikker med flanger Ⓑ.

Støttesøjle (venstre) ③ Hættemøtrik med flange Ⓑ (M8) Støttesøjle (højre) ③ Bolt med indvendig sekskant Ⓠ (M8 × 70) Stativbase Bolt med indvendig

3. Justering af vinkelrethed og fastgørelse af støttesøjler

Juster støttesøjlerne (venstre/højre)således, at de er vinkelrette på stativbasen. Stram de fire bolte med indvendig sekskant Ⓑ, som midlertidigt fastholdt støttesøjlerne.

4. Fastgør beslag til plasmaskærmen (øverst/nederst)

- Fastgørelsespositionen varierer alt efter størrelsen af den plasmaskærm, der skal opsættes. (Illustrationen til højre viser opsætningen af et 50-tommers fjernsyn.)

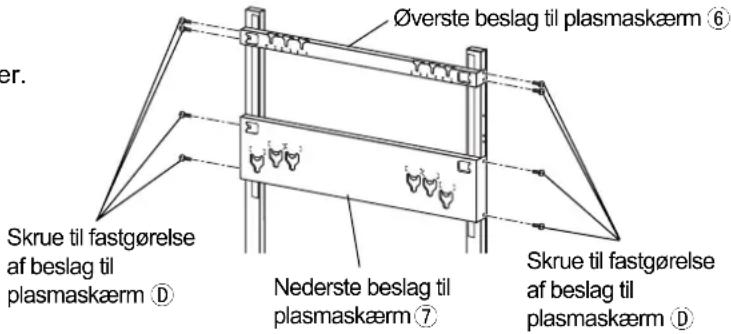

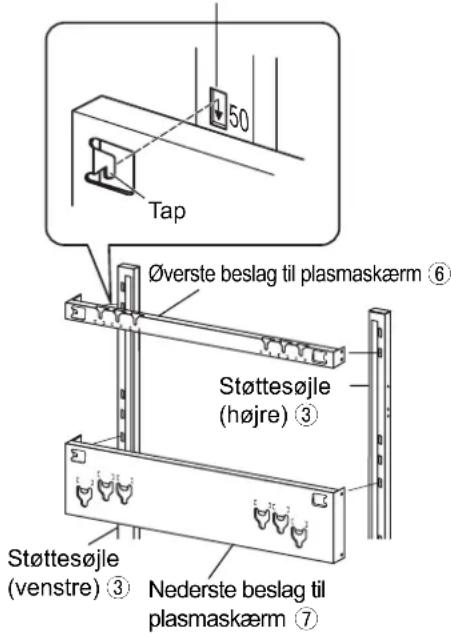

① Hæng tapperne af det øverste beslag til plasmaskærmen ⑥ på udskæringerne til midlertidig fastholdelse af beslaget til plasmaskærmen, der er placeret på forsiden af de venstre og højre støttesøjler. Fastgør med fire skruer til fastgørelse af beslag til plasmaskærm D fra siden.

* Se illustrationen til højre for fastgørelsespositioner.

② Hæng tapperne af det nederste beslag til plasmaskærmen ⑦ på udskæringerne til midlertidig fastholdelse af beslaget til plasmaskærmen, der er placeret på forsiden af de venstre og højre støttesøjler. Fastgør med fire skruer til fastgørelse af beslag til plasmaskærm ① fra siden.

* Se illustrationen til højre for fastgørelsespositioner.

Udskæringer til midlertidig fastholdelse af beslaget til plasmaskærmen

50 Tap Øverste beslag til plasmaskærm ⑥ Støttesøjle (højre) ③ Støttesøjle (venstre) ③ Nederste beslag til plasmaskærm ⑦

Udskæringer til midlertidig fastholdelse af beslaget til plasmaskærmen

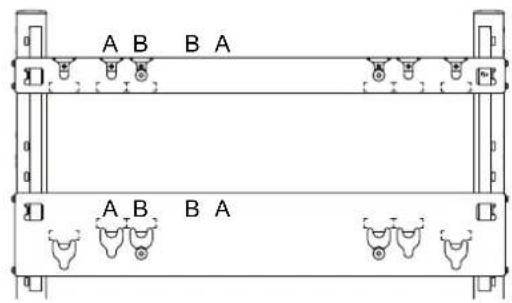

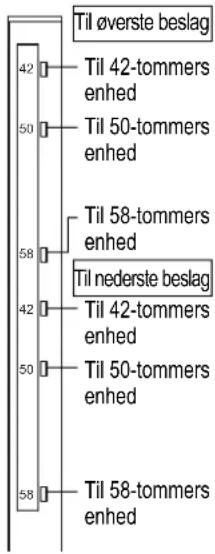

Til øverste beslag 42 Til 42-tommers enhed 50 Til 50-tommers enhed 58 Til 58-tommers enhed Til nederste beslag 42 Til 42-tommers enhed 50 Til 50-tommers enhed 58 Til 58-tommers enhed

Øverste beslag til plasmaskærm ⑥ er. Skrue til fastgørelse af beslag til plasmaskærm ⑦ Nederste beslag til plasmaskærm ⑦ Skrue til fastgørelse af beslag til plasmaskærm ⑦

5. Forberedelse af hyldepladen

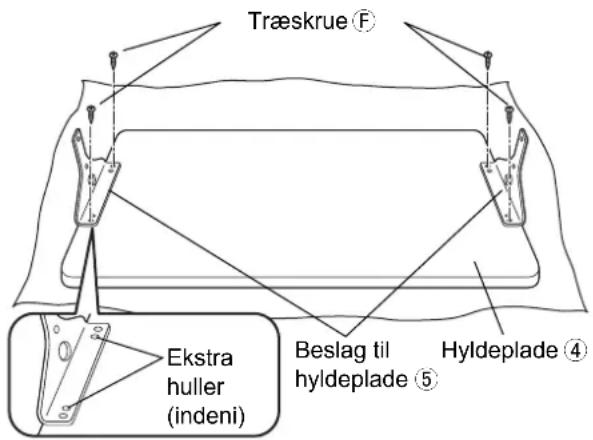

Vend den umalede side (bagside) af hyldepladen ④ opad, og anbring den på en blød klud eller lignende. Nivellér positionshullerne af hyldepladen med beslagets fremspring for at placere de to beslag til hyldepladen ⑤ , og fastgør dem med fire træskruer Ⓕ gennem de ydre huller. (Stramningsmoment: 1 til 1,2 N·m)

* Stram ikke træskruerne for meget for at forhindre afskrælning af skruehuller. Hvis skruehullet afskrælles, skal der anvendes ekstra huller.

Træskrue F Ekstra huller (indeni) Beslag til hyldeplade ⑤ Hyldeplade ④

6. Montering af hyldeplade

- Hyldepladens fastgørelsesposition kan justeres, så den øverste del af hyldepladen er enten ca. 35 eller 50 cm fra gulvet.

Illustrationen viser et eksempel på fastgørelse til det øverste niveau (50 cm fra gulvet).

① Drej, så advarselsetiketten af den klargjorte hyldeplade er bagest til højre, nivellér skruehullerne på beslaget til hyldepladen ⑤ og støttesøjlen ③ inden i de højre og venstre skruehuller, og fastgør med fire skruer til fastgørelse af beslag til hyldeplade D. (Stramningsmoment: 2 til 3 N•m)
② Fastgør fra venstre og højre af støttesøjlens yderside med de to klargjorte bolte med indvendig sekskant Ⓑ og hættemøtrikker med flanger Ⓒ.

Hvis fastgørelse ved lavere niveau (35 cm fra gulvet)

Fastgør med to bolte med indvendig sekskan® og hættemøtrikker med flanger ® gennem bolthullerne på den højre og venstre side af det øverste niveau (50 cm fra gulvet).
② Fjern de to bolte med indvendig sekskant på den venstre og højre side ved den samme nedre niveauposition.
③ Fastgør derefter på samme måde som i procedure ① og ② til fastgørelse af det øverste niveau.

Sådan ændres hyldepladens højde

- Hvis hyldepladens højde ændres, efter plasmaskærmen er blevet opsat, vil det gøre bordet ustabilt. Fjern plasmadisplayet fra rullebordet.

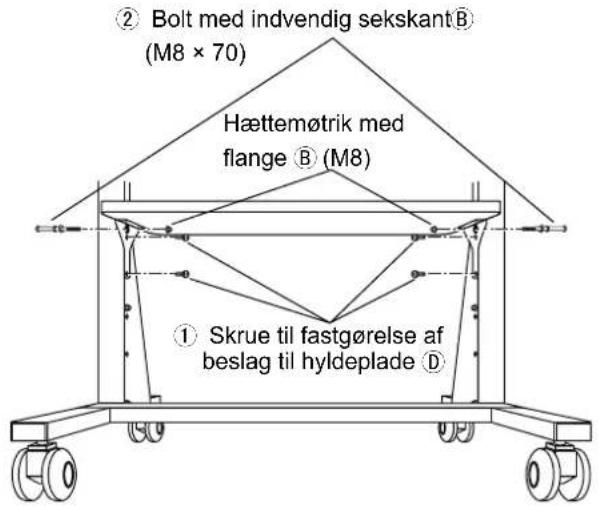

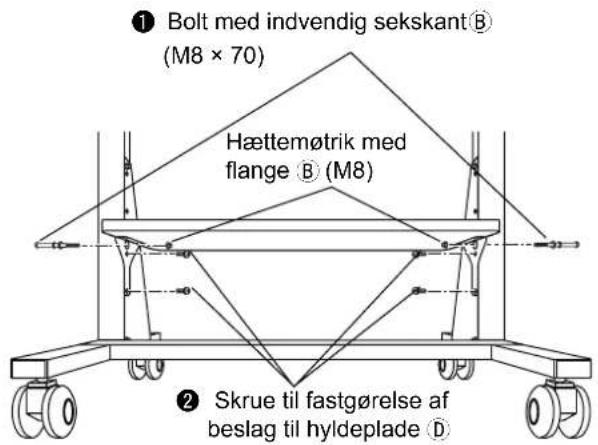

② Bolt med indvendig sekskant B (M8 × 70) Hættemøtrik med flange B (M8) ① Skrue til fastgørelse af beslag til hyldeplade D

① Bolt med indvendig sekskant® (M8 × 70) Hættemøtrik med flange ® (M8) ② Skrue til fastgørelse af beslag til hyldeplade ®

2. Forberedelse af plasmaskærmen

Fastgørelse af isolationsmellemstykker

① Anbring den forreste overflade af plasmaskærmen på en ren klud, der hverken indeholder snavs eller fremmedlegemer, og følg den nedenstående fremgangsmåde.
Hvis der er dele på plasmaskærmen, der stikker ud, bør du passe på ikke at ridse eller beskadige dem.
② Fjern de fire hætter fra plasmaskærmen ved hjælp af en Phillips-skruetrækker.

Bemærk

Opbevar de hætter, der blev fjernet, på et sikkert sted.

(Du vil få brug for dem, hvis du bruger soklen.)

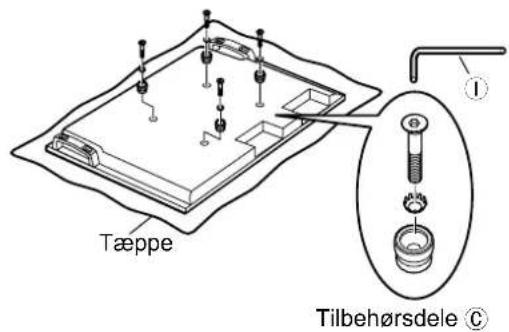

③ Fastgør ved hjælp af den medfølgende unbraconøgle ① tilbehørsdele © (fire unbraco-undersænskruer, krumme skiver med tænder og isolationsmellemstykker), som sidder på de steder, hvor hætterne blev fjernet, som vist på illustrationen til højre.

Stjerneskruetrækker Tæppe Hætte

Tæppe Tilbehørsdele ©

3. Fastgørelse til bordet

Bemærk

Inden plasmaskærmen monteres, skal du sørge for at låse hjulene.

Låsning og frigørelse af hjulene

Hjul låst

Tryk på undersiden af armen

Hjul frigjort

Tryk på oversiden af armen

Mærke B: 42/50-tommers

Intet mærke: Reserve

1. Fastgørelse af plasmaskærm

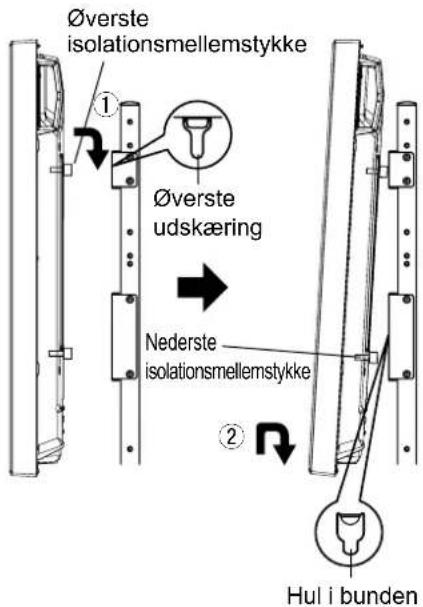

① Sæt de øverste isolationsmellemstykker af plasmaskærmen ind i udskæringerne øverst på rullebordet, og sænk plasmaskærmen langsomt på plads.
② Løft plasmaskærmen en smule og sæt samtidigt de nederste isolationsmellemstykker ind i hullerne i den nederste ende af rullebordet og sænk derefter plasmaskærmen lige ned og på plads.

FORSIGTIG

Hvis plasmaskærmen løftes for meget, vil den falde ned, hvilket kan medføre personskader.

Øverste isolationsmellemstykke ① Øverste udskæring Nederste isolationsmellemstykke ② Hul i bunden

2. Fastgørelse af plasmaskærmen

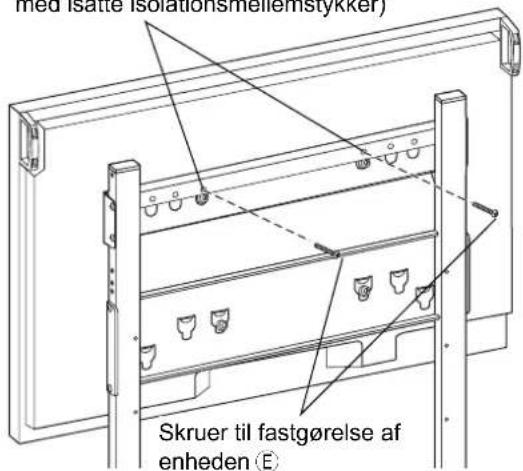

Stram de to skruer til fastgørelse af enhed godt i det hullerne på det øverste beslag til plasmaskærmen ⑥. (Stramningsmoment: 1,5 til 2 N•m)

Bemærk

Sørg for at anvende fastgørelsesskruerne til fastgørelse af enhed Ⓔ til venstre og højre for at forhindre, at plasmaskærmens hoveddel går af.

Huller til skruer til fastgørelse af enhed (Brug skruehullerne over udskæringerne med isatte isolationsmellemstykker)

Skruer til fastgørelse af enheden Ⓔ

4. Opsætning og ledningsføring af tilsluttede enheder

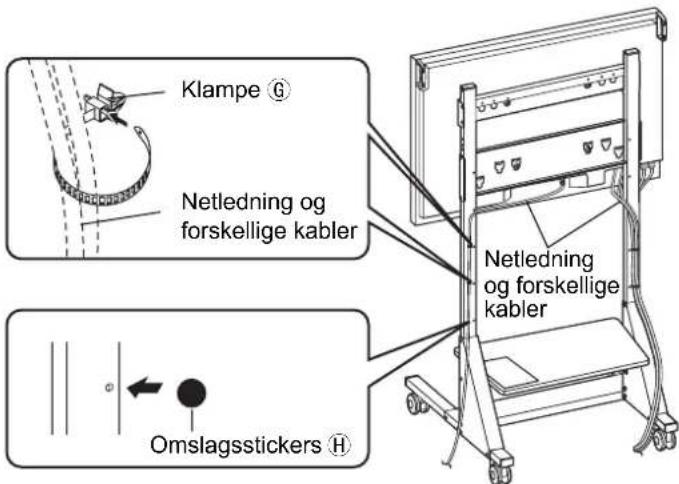

① Isæt de fem klamper® i hvilke som helst af de seks huller til fastgørelse af klamper på bagsiden af de venstre og højre støttesøjler ved positioner, der gør ledningsføringen nem. Tilslut som vist på illustrationen.
② Placer omslagsstickers ^1 i ubrugte reservehuller på siderne og bagsiden af støttesøjlerne og andre steder.

Bemærk

Lad være med at binde tilslutningskablerne sammen med netledningen.

Klampe G Netledning og forskellige kabler Netledning og forskellige kabler Omslagsstickers H

5. Forhindring af fald

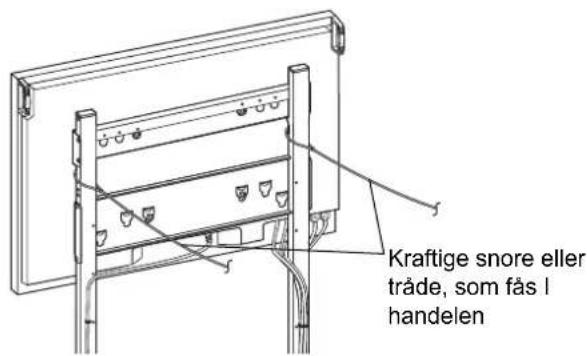

For at forhindre, at enheden vælter, skal du fastgøre de venstre og højre støttesøjler med kraftig snor eller tråd, der er ført gennem de øverste eller nederste beslag til plasmaskærmen og tilslutte dem, så de ikke hænger løst, til solide søjler eller vægge.

(Brug kommercielt tilgængeligt snor eller tråd til at forhindre den i at vælte.)

Afstanden mellem stolpen eller væggen og bagsiden af plasmaskærmen skal være 1 m eller mindre.

Kraftige snore eller tråde, som fås l handelen

[Af sikkerhedsmæssige årsager bør tilbehøret til forebyggelse af væltning/nedfald altid anvendes]

Udstyret kan vælte i tilfælde af rystelser, osv. Derfor bør tilbehøret til forebyggelse af væltning/nedfald altid anvendes.

* Oplysningerne i dette afsnit beskriver, hvordan eventuelle skader eller uheld, der kan opstå ved at dette udstyr vælter eller falder ned på grund af rystelser, mindskes. Der gives dog ingen garanti for, at tilbehøret til forhindring af væltning/nedfald altid vil være effektivt ved rystelser.

Afmontering af plasmaskærmen

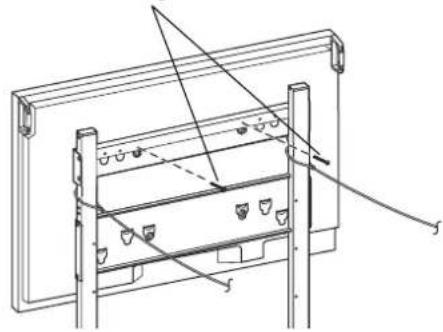

① Fjern de to skruer til fastgørelse af enhed på bagsiden af det øverste beslag til plasmaskærmen på rullebordet.
② Fjern snoren eller tråden der forhindrer, at enheden vælter.
③ Tag el-ledningen og de ledninger, som forbinder plasmaskærmen til de andre enheder, ud af forbindelse.

④ Løft undersiden af plasmaskærmen og træk samtidigt plasmaskærmen mod dig.

⑤ Når de nederste isolationsmellemstykker er blevet fjernet, skal du fortsætte med at løfte op i plasmaskærmen og fjerne den.

Skruer til fastgørelse af enheden Ⓔ
