Marca	Panasonic
Modello	TYST58PF20
Tipo di prodotto	Supporto mobile per schermo al plasma
Schermi compatibili	Schermi al plasma Panasonic da 42 a 58 pollici
Altezza del ripiano	Regolabile a circa 35 cm o 50 cm da terra
Capacità massima del ripiano	20 kg
Ruote	2 ruote con freno
Materiali	Acciaio, plastica
Peso del supporto	Non specificato, progettato per supportare uno schermo fino a 58 pollici
Alimentazione	Nessuna (supporto passivo)
Installazione	Si consiglia un tecnico qualificato
Sicurezza	Misure anti-ribaltamento obbligatorie, non superare 20 kg sul ripiano, non ostruire la ventilazione
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Per le macchie, utilizzare un detergente neutro diluito, quindi asciugare. Non usare benzina, diluente o cera per mobili.
Pezzi forniti	Unità base con ruote, giunto di base, montanti sinistro/destro, ripiano, supporti per ripiano, supporti per schermo, viti, chiave a brugola, fascette fermacavi, adesivi
Riparabilità	Le riparazioni devono essere affidate a un tecnico qualificato
Manuale di istruzioni	Disponibile in più lingue su notice-facile.com

Domande frequenti - TYST58PF20 PANASONIC

Qual è il peso massimo che può sostenere il ripiano del supporto?

Il ripiano può sostenere un oggetto di peso massimo di 20 kg.

Come pulire il supporto?

Usare un panno morbido e asciutto (cotone o flanella). Se necessario, utilizzare una soluzione diluita di detergente neutro, quindi asciugare con un panno asciutto. Non usare benzina, diluente o cera per mobili.

È necessario rivolgersi a un professionista per l'installazione?

Sì, l'installazione deve essere eseguita da un tecnico qualificato. Un'installazione errata può causare lesioni gravi.

Quali precauzioni prendere per evitare il ribaltamento dello schermo?

Fissare i montanti sinistro e destro a una parete o pilastro solido utilizzando corde o cavi metallici resistenti. La distanza tra la parete e la parte posteriore dello schermo deve essere inferiore o uguale a 1 metro.

Posso usare questo supporto con uno schermo di un'altra marca?

No, questo supporto è progettato esclusivamente per gli schermi al plasma Panasonic compatibili. Usarlo con un altro dispositivo può essere instabile e pericoloso.

Come bloccare e sbloccare le ruote?

Per bloccare, premere la parte inferiore del fermo. Per sbloccare, premere la parte superiore del fermo. Assicurarsi che le ruote siano bloccate prima di installare lo schermo.

Qual è l'altezza regolabile del ripiano?

Il ripiano può essere regolato a due altezze: circa 35 cm o 50 cm da terra.

Cosa fare se voglio cambiare l'altezza del ripiano dopo aver installato lo schermo?

Si sconsiglia di modificare l'altezza del ripiano dopo l'installazione dello schermo poiché ciò renderebbe il supporto instabile. Rimuovere prima lo schermo dal supporto.

Quali schermi sono compatibili con questo supporto?

Questo supporto è compatibile con gli schermi al plasma Panasonic da 42, 50 e 58 pollici. Le posizioni di fissaggio dei supporti variano in base alle dimensioni.

Come rimuovere lo schermo dal supporto?

Svitare le due viti di fissaggio sul retro del supporto superiore, rimuovere le corde anti-ribaltamento, scollegare i cavi, quindi sollevare la parte inferiore dello schermo e tirarlo verso di sé per rimuoverlo.

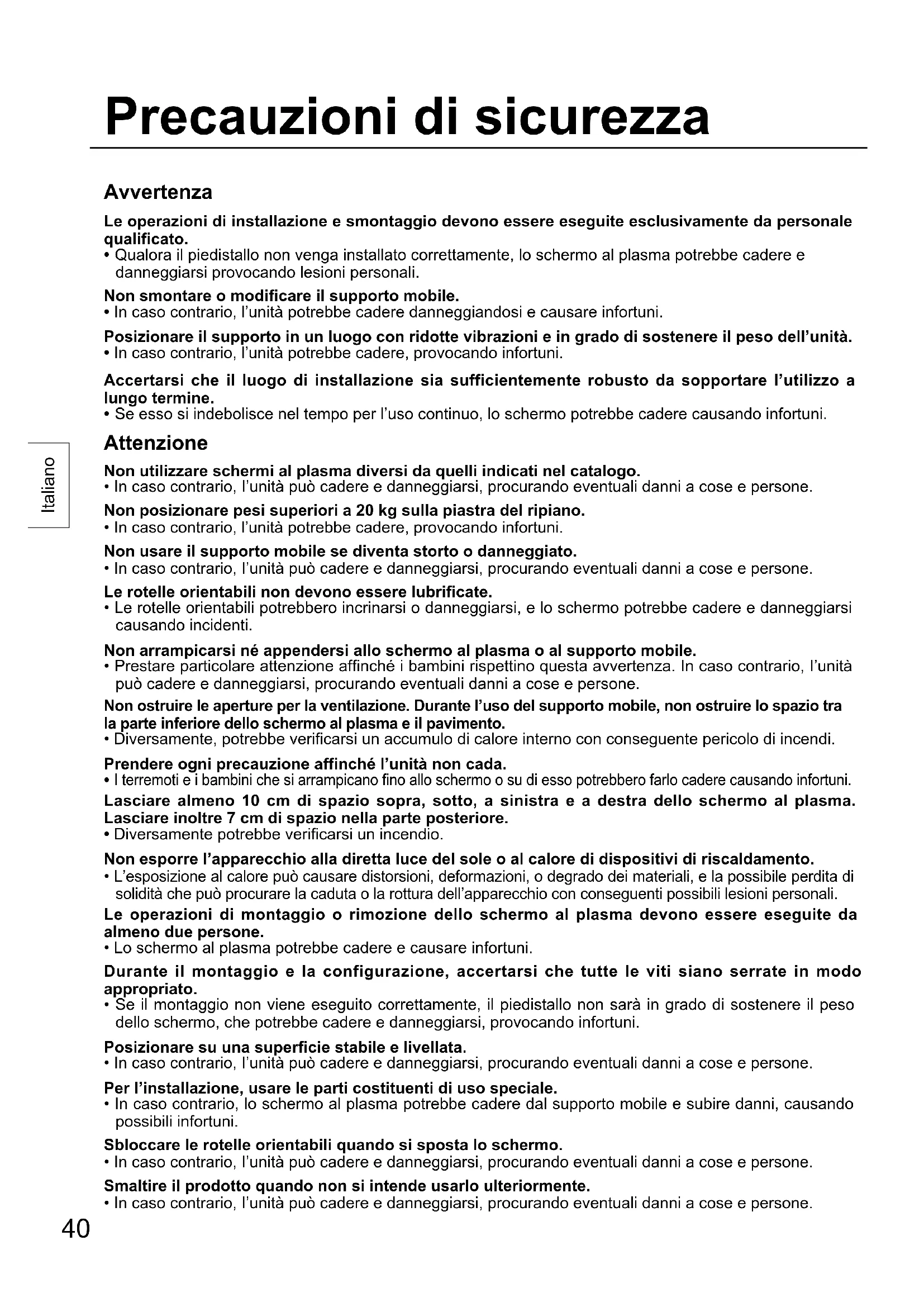

MANUALE UTENTE TYST58PF20 PANASONIC

Le operazioni di installazione e smontaggio devono essere eseguite esclusivamente da personale qualificato.

- Qualora il piedistallo non venga installato correttamente, lo schermo al plasma potrebbe cadere e danneggiarsi provocando lesioni personali.

Non smontare o modificare il supporto mobile.

- In caso contrario, l'unità potrebbe cadere danneggiandosi e causare infortuni.

Posizionare il supporto in un luogo con ridotte vibrazioni e in grado di sostenere il peso dell'unità.

- In caso contrario, l'unità potrebbe cadere, provocando infortuni.

Accertarsi che il luogo di installazione sia sufficientemente robusto da sopportare l'utilizzo a lungo termine.

- Se esso si indebolisce nel tempo per l'uso continuo, lo schermo potrebbe cadere causando infortuni.

Attenzione

Non utilizzare schermi al plasma diversi da quelli indicati nel catalogo.

- In caso contrario, l'unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone.

Non posizionare pesi superiori a 20 kg sulla piastra del ripiano.

- In caso contrario, l'unità potrebbe cadere, provocando infortuni.

Non usare il supporto mobile se diventa storto o danneggiato.

- In caso contrario, l'unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone.

Le rotelle orientabili non devono essere lubrificate.

- Le rotelle orientabili potrebbero incrinarsi o danneggiarsi, e lo schermo potrebbe cadere e danneggiarsi causando incidenti.

Non arrampicarsi né appendersi allo schermo al plasma o al supporto mobile.

- Prestare particolare attenzione affinché i bambini rispettino questa avvertenza. In caso contrario, l'unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone.

Non ostruire le aperture per la ventilazione. Durante l'uso del supporto mobile, non ostruire lo spazio tra la parte inferiore dello schermo al plasma e il pavimento.

- Diversamente, potrebbe verificarsi un accumulo di calore interno con conseguente pericolo di incendi.

Prendere ogni precauzione affinché l'unità non cada.

- I terremoti e i bambini che si arrampicano fino allo schermo o su di esso potrebbero farlo cadere causando infortuni.

Lasciare almeno 10 cm di spazio sopra, sotto, a sinistra e a destra dello schermo al plasma. Lasciare inoltre 7 cm di spazio nella parte posteriore.

- Diversamente potrebbe verificarsi un incendio.

Non esporre l'apparecchio alla diretta luce del sole o al calore di dispositivi di riscaldamento.

- L'esposizione al calore può causare distorsioni, deformazioni, o degrado dei materiali, e la possibile perdita di solidità che può procurare la caduta o la rottura dell'apparecchio con conseguenti possibili lesioni personali.

Le operazioni di montaggio o rimozione dello schermo al plasma devono essere eseguite da almeno due persone.

- Lo schermo al plasma potrebbe cadere e causare infortuni.

Durante il montaggio e la configurazione, accertarsi che tutte le viti siano serrate in modo appropriato.

- Se il montaggio non viene eseguito correttamente, il piedistallo non sarà in grado di sostenere il peso dello schermo, che potrebbe cadere e danneggiarsi, provocando infortuni.

Posizionare su una superficie stabile e livellata.

- In caso contrario, l'unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone.

Per l'installazione, usare le parti costituenti di uso speciale.

- In caso contrario, lo schermo al plasma potrebbe cadere dal supporto mobile e subire danni, causando possibili infortuni.

Sbloccare le rotelle orientabili quando si sposta lo schermo.

- In caso contrario, l'unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone.

Smaltire il prodotto quando non si intende usarlo ulteriormente.

- In caso contrario, l'unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone.

Trattamento e manipolazione

1) Scegliere con attenzione il luogo in cui si intende montare lo schermo al plasma, perché una diretta esposizione alla luce del sole o al calore prodotto da un termosifone potrebbe causarne lo scolorimento o la deformazione.
2) Per la pulizia, strofinare lo schermo usando un panno morbido e asciutto (di cotone o flanella). In caso di sporco particolarmente ostinato, strofinare prima con un panno leggermente inumidito in una debole soluzione detergente neutra, ed asciugare poi la superficie con un panno asciutto. Non fare uso di agenti per pulizia quali benzene, solventi o cera per mobili, che potrebbero causare il distacco della verniciatura.
(Per informazioni sulla pulizia dello schermo al plasma, consultare il manuale di istruzioni dello schermo. Se si utilizza un panno trattato chimicamente, attenersi alle istruzioni che lo accompagnano.)
3) Non applicare nastro adesivo o etichette al prodotto. Diversamente, si potrebbe sporcare la superficie del supporto mobile. Evitare il contatto a lungo termine con prodotti in gomma, vinile o simili (che potrebbero causare un deterioramento).
4) Il pannello dello schermo al plasma è in vetro. Evitare di applicare una forza eccessiva o di urtarlo.

Precauzioni per il montaggio e la configurazione del supporto mobile

• Per garantire un corretto funzionamento dello schermo al plasma e prevenire possibili complicazioni, evitare di montare l'apparecchio nei luoghi seguenti.
• nelle vicinanze di polverizzatori di acqua antincendio, o di rivelatori di fumo
• in luoghi che possano trovarsi sottoposti a vibrazioni o urti
• nelle vicinanze di cavi ad alta tensione o di dispositivi che forniscono energia elettrica
• vicino a sorgenti magnetiche, calde, di vapore acqueo o fuligginose
• in luoghi esposti a getti d'aria provenienti da apparecchi di riscaldamento
• dove si potrebbero formare gocce di condensa da un climatizzatore o altra unità

- Collegare la spina di alimentazione dello schermo al plasma a una presa facilmente accessibile.

- Fornire una ventilazione adeguata in modo che la temperatura ambiente non superi i 40 °C. In caso contrario all'interno dello schermo al plasma potrebbe verificarsi un accumulo di calore, con conseguenti problemi di funzionamento.

- Procedere al montaggio in modo che le bulloni di montaggio o il cavo di alimentazione dell'apparecchio non vengano a contatto con parti metalliche presenti all'interno della parete.

- Stendere una coperta o panno morbidi sul pavimento in modo che il supporto e il pavimento non rimangano segnati o graffiati durante il lavoro di montaggio e di installazione.

- Eseguire il lavoro di montaggio e di installazione su una superficie piana e uniforme, e seguire le istruzioni per il lavoro di montaggio e di installazione.

- Avvitando le parti, accertarsi che le viti non siano insufficientemente strette o strette eccessivamente.

- Fare attenzione alla sicurezza intorno quando si esegue il lavoro di montaggio e di installazione, o spostandosi durante il lavoro.

- Leggere e seguire le istruzioni di “Precauzioni di sicurezza”.

Questo supporto è progettato soltanto per gli schermi al plasma Panasonic (vedere a pagina 121). L'uso con altri apparecchi potrebbe provocare instabilità e possibili infortuni.

È NECESSARIA L'INSTALLAZIONE PROFESSIONALE. PANASONIC NON È RESPONSABILE PER QUALSIASI DANNO DI PROPRIETÀ E/O GRAVE INFORTUNIO, COMPRESA LA MORTE, CAUSATI DALL'INSTALLAZIONE SBAGLIATA O DAL MANEGGIAMENTO SCORRETTO.

Parti principali

Controllare che tutte le parti siano presenti nelle loro quantità designate.

1Unità di base con rotelle (2)	2Giunto di base (1)		3Colonna di supporto (sinistra/destra)(uno per lato)
4Piastra ripiano (1)	5Staffa per la piastra del ripiano (2)
6Staffa superiore per lo schermo al plasma (1)		7Staffa inferiore per lo schermo al plasma (1)

Accessori

A Bullone con testa a cappello presa esagonale (M8 × 65)Rondella elastica/Rondella piattaDado a cieco con flangia (M8)(quattro di ognuno)		B Bullone con testa a cappello presa esagonale (M8 × 70)Rondella elastica/Rondella piattaDado a cieco con flangia (M8)(sei di ognuno)		C Vite a testa fresata di tipo AllenRondella dentata concavaDistanziatore isolante(quattro di ognuno)
D Vite per il fissaggio della staffa per la piastra del ripiano (M5 × 18) (4)Vite per il fissaggio della staffa per lo schermo al plasma (M5 × 18) (8)			E Vite per il fissaggio dell'unità (M4 × 16) (2)	F Vite da legno (4)
G Fascetta (5)	H Adesivi di copertura (48 su 2 fogli)		I Chiave per brugole (attrezzo in dotazione) (1)

[Le immagini mostrate in questo manuale sono soltanto a scopo illustrativo.]

1. Montaggio del supporto

Durante il montaggio, assicurarsi che i dadi ciechi dei bulloni a testa esagonale si trovino all'interno del supporto. La lunghezza dei bulloni a testa esagonale è pari a 65 e 70 mm. Evitare di utilizzare i bulloni sbagliati.

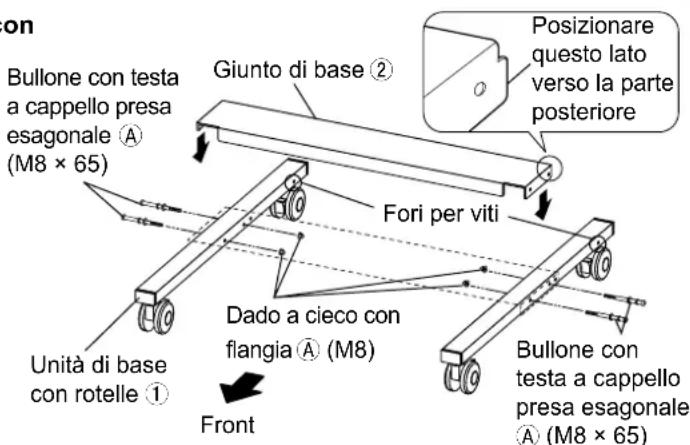

1. Montaggio della base del supporto

Preparazione dei bulloni a testa esagonale Ⓐ

Preparare quattro set inserendo le rondelle elastiche e le rondelle piatte nei bulloni a testa esagonale (M8 x 65).

Posizionare i fori per le viti dell'unità di base o rotelle ① davanti alla parte posteriore e allinearli al giunto di base ②, come mostrato nella figura, quindi serrare i quattro bulloni a testa esagonale preparati Ⓐ (M8 x 65) e i dadi ciechi con flange Ⓐ.

(Coppia di serraggio: da 8 a 10 N•m)

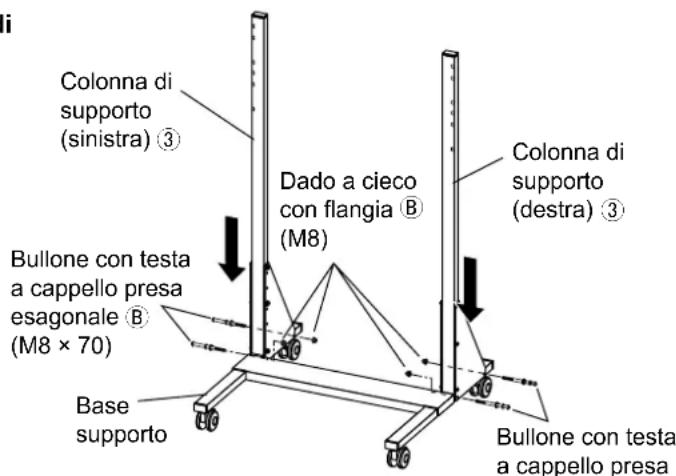

2. Fissaggio delle colonne di supporto

Preparazione dei bulloni a testa esagonale Ⓑ

Preparare sei set inserendo le rondelle elastiche e le rondelle piatte nei bulloni a testa esagonale (M8 x 70).

Posizionare i simboli “L” e “R” delle colonne di supporto (sinistra/destra) ③ verso l'interno, quindi inserire le piastre inferiori nel lato posteriore della base del supporto procedendo dalla parte superiore. Fissare temporaneamente le colonne di supporto (sinistra/destra) ③ con i bulloni a testa esagonale preparati Ⓑ (M8 x 70) e i dadi ciechi con flange Ⓑ.

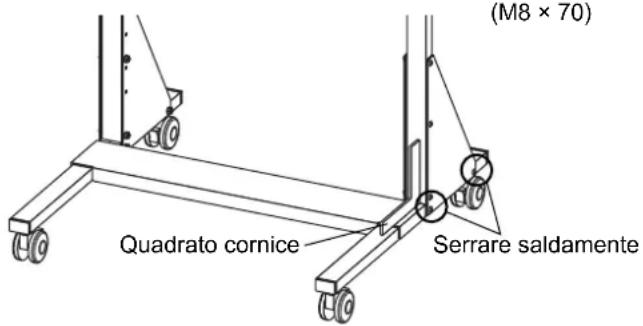

3. Regolazione perpendicolare e fissaggio delle colonne di supporto

Regolare le colonne di supporto (sinistra/destra) in modo che siano perpendicolari al supporto di base. Serrare saldamente i quattro bulloni a testa esagonale Ⓑ che tenevano temporaneamente fissate le colonne di supporto.

(Coppia di serraggio: da 8 a 10 N•m)

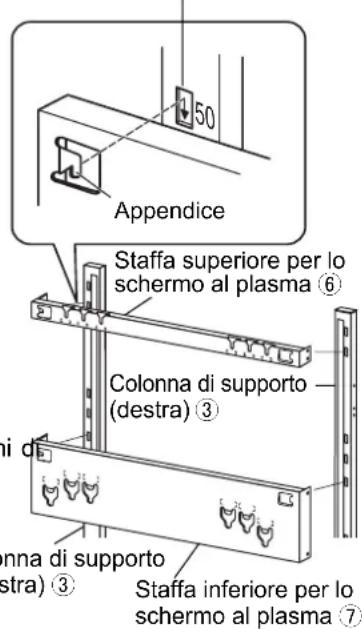

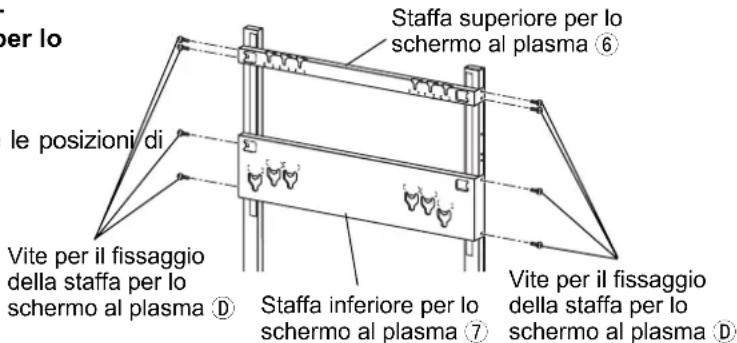

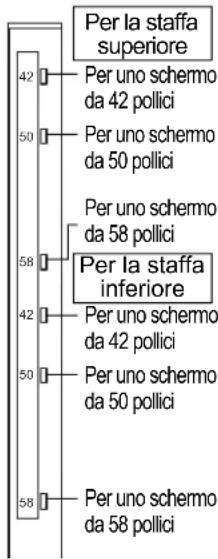

4. Fissaggio delle staffe per lo schermo al plasma (superiore/inferiore)

- La posizione di fissaggio dipende dalle dimensioni dello schermo al plasma da montare. (Nella figura a destra è mostrata la preparazione di un televisore da 50 pollici.)

① Agganciare le linguette della staffa superiore per lo schermo al plasma ⑥ alle scanalature per sostenere temporaneamente la staffa per lo schermo al plasma posizionata sul lato anteriore a sinistra e destra delle colonne di supporto. Serrare con quattro viti per fissare la staffa per lo schermo al plasma ⑭ dalla parte laterale.

(Coppia di serraggio: da 2 a 3 N•m)

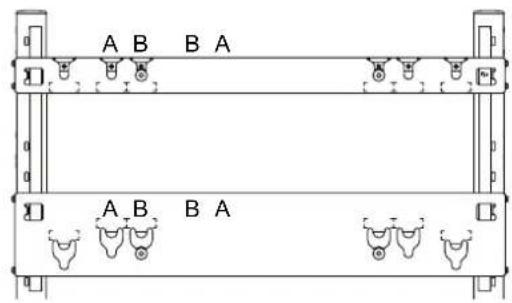

* Vedere la figura a destra per conoscere le posizioni fissaggio.

② Agganciare le linguette della staffa inferiore per lo schermo al plasma ⑦ alle scanalature per sostenere temporaneamente la staffa per lo schermo al plasma posizionata sul lato anteriore a sinistra e destra delle colonne di supporto. Serrare con quattro viti per fissare la staffa per lo schermo al plasma ① dalla parte laterale.

(Coppia di serraggio: da 2 a 3 N•m)

* Vedere la figura a destra per conoscere le posizioni di fissaggio.

Scanalature per il sostegno temporaneo della staffa per lo schermo al plasma

Scanalature per il sostegno temporaneo della staffa per lo schermo al plasma

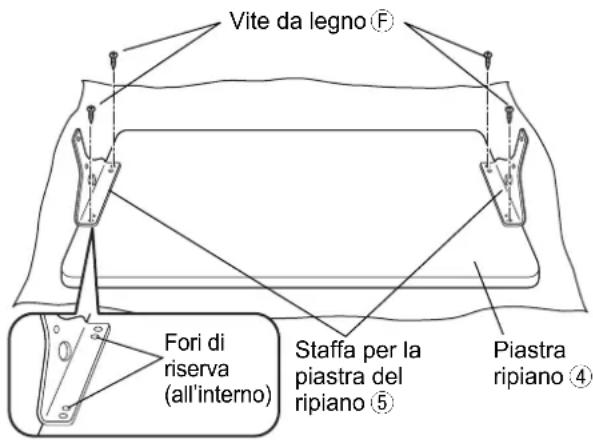

5. Preparazione della piastra ripiano

Posizionare il lato grezzo (posteriore) della piastra del ripiano ④ rivolto verso l'alto e appoggiarlo su un panno morbido. Allineare i fori di posizionamento della piastra del ripiano alle sporgenze della staffa per posizionare le due staffe per la piastra del ripiano ⑤, quindi fissarle con quattro viti per legno Ⓕ utilizzando i fori esterni.

(Coppia di serraggio: da 1 a 1,2 N•m)

* Non stringere eccessivamente le viti per legno, onde evitare di spanare i fori. Se un foro è spanato, utilizzare i fori di riserva.

6. Montaggio della piastra ripiano

- La posizione di montaggio della piastra del ripiano può essere regolata, dal lato superiore della piastra, fino a una distanza di circa 35 o 50 cm dal pavimento. Nella figura è mostrato un esempio di montaggio al livello superiore (50 cm dal pavimento).

① Ruotare la piastra del ripiano in modo che l'etichetta di avvertenza si trovi nella parte posteriore destra, allineare i fori delle viti della staffa per la piastra del ripiano ⑤ e i fori delle viti interne, di sinistra e destra, per la colonna di supporto ③ , quindi serrarle con quattro viti per adattare la staffa per la piastra del ripiano ⑭ .

(Coppia di serraggio: da 2 a 3 N•m)

② Serrare da sinistra verso destra all'esterno della colonna di supporto utilizzando i due bulloni a testa esagonale preparati Ⓑ e i dadi ciechi con flange Ⓑ. (Coppia di serraggio: da 8 a 10 N•m)

Montaggio al livello inferiore (35 cm dal pavimento)

① Serrare con due bulloni a testa esagonale Ⓑ e dadi ciechi con flange Ⓑ attraverso i fori per bulloni sui lati sinistro e destro del livello superiore (50 cm dal pavimento).
② Rimuovere i due bulloni a testa esagonale sui lati sinistro e destro nella posizione inferiore.
③ Inserirli come indicato nelle procedure ① e ② relative al livello superiore.

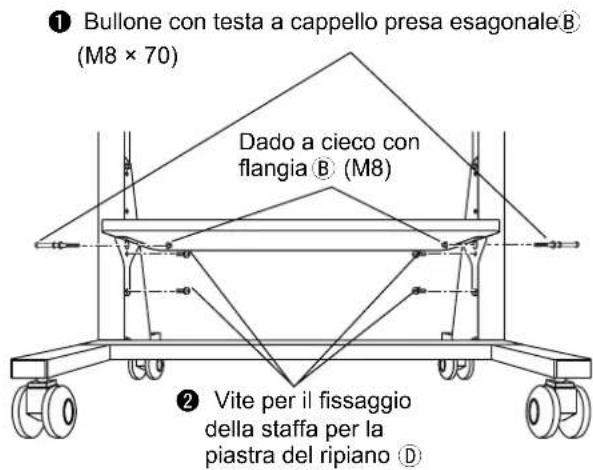

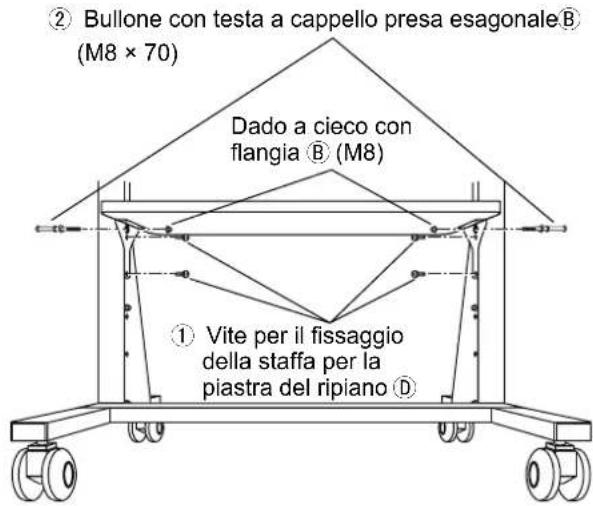

Per cambiare l'altezza della piastra del ripiano

- Se si modifica l'altezza della piastra del ripiano dopo aver montato lo schermo al plasma, il supporto potrebbe divenire instabile. Rimuovere lo schermo al plasma dal supporto mobile.

2. Preparazione dello schermo al plasma

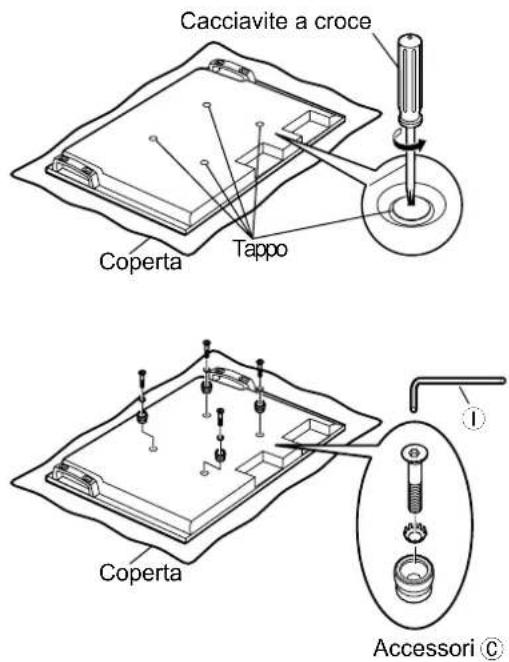

Fissaggio dei distanziatori isolanti

① Posizionare la superficie anteriore dello schermo al plasma su uno panno pulito e privo di corpi estranei, quindi attenersi alla procedura di seguito.
Se lo schermo al plasma dispone di parti sporgenti, prestare attenzione a non graffiarle o danneggiarle.
② Rimuovere i quattro tappi dallo schermo al plasma utilizzando un cacciavite a stella.

Nota

Conservare in un luogo sicuro i tappi rimossi. (Saranno necessari in caso di utilizzo del piedistallo.)

③ Utilizzare la chiave a brugola in dotazione ①, montare gli accessori © (4 viti a testa rasata di tipo Allen, rondelle dentate concave e distanziatori isolanti) nei punti da cui sono stati rimossi i tappi, come mostrato nella figura a destra. (Coppia di serraggio: da 3 a 4 N•m)

3. Fissaggio al supporto

Nota

Prima di montare lo schermo al plasma, bloccare le rotelle orientabili.

Blocco e sblocco rotelle orientabili

Rotella orientabile bloccata

Rotella orientabile sbloccata

Spingere la parte inferiore della leva

Spingere la parte superiore della leva

Nessun simbolo: riserva

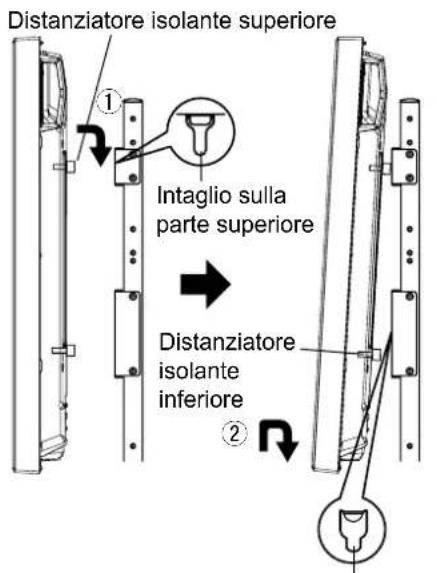

1. Montaggio dello schermo al plasma

① Agganciare i distanziatori isolanti superiori dello schermo al plasma agli intagli nella parte superiore del ripiano mobile, quindi abbassare lentamente lo schermo al plasma in posizione.
② Sollevare leggermente lo schermo al plasma e inserire i distanziatori isolanti inferiori nei fori nella parte inferiore del supporto mobile, quindi abbassare lo schermo al plasma in posizione.

Attenzione

Se si solleva troppo lo schermo al plasma, potrebbe cadere e provocare infortuni.

Foro sulla parte inferiore

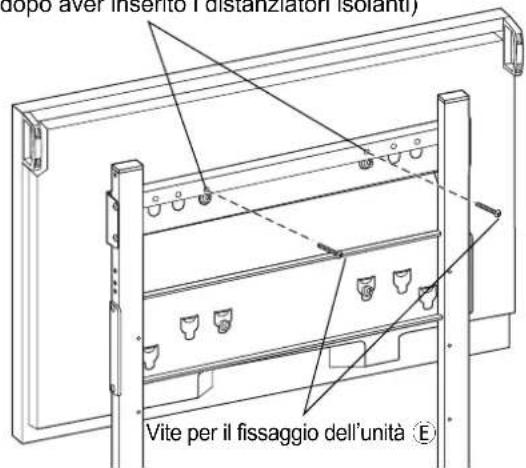

2. Fissaggio dello schermo al plasma

Serrare le due viti per fissare l'unità nei fori della staffa superiore per lo schermo al plasma ⑥. (Coppia di serraggio: da 1,5 a 2 N·m)

Nota

Assicurarsi di fissare le viti di fissaggio per mettere in sicurezza l'unità Ⓔ a destra e a sinistra per evitare che lo schermo al plasma cada.

Fori per le viti di fissaggio dell'unità (Utilizzare i fori delle viti sulle scanalature dopo aver inserito i distanziatori isolanti)

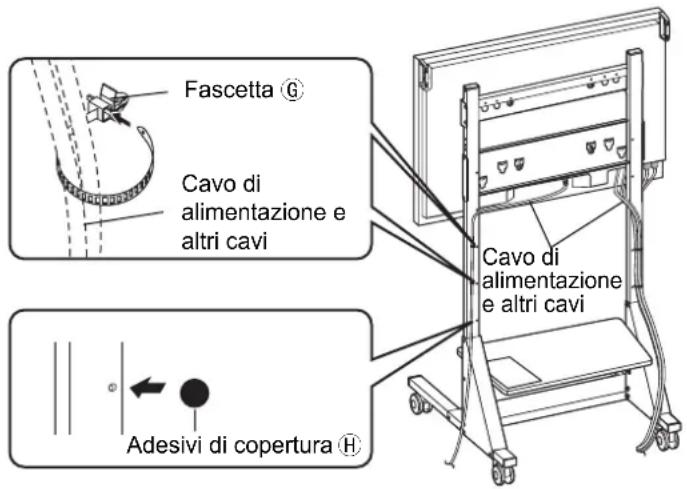

4. Configurazione e collegamento dei dispositivi collegati

① Inserire le cinque fascette ^G nei sei fori di fissaggio delle fascette sul lato posteriore delle colonne di supporto sinistra e destra nelle posizioni che facilitano il collegamento, come mostrato nella figura.
② Applicare gli adesivi di copertura ^1 nei fori di riserva inutilizzati sui lati e sul retro delle colonne di supporto e nelle altre posizioni.

Nota

I cavi di collegamento e il cavo di alimentazione non devono essere avvolti insieme.

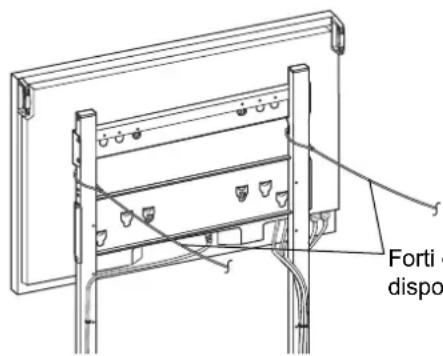

5. Prevenzione della caduta

Per evitare che l'unità cada, fissare le colonne di supporto a sinistra e destra con funi solide o cavi fatte passare tra le staffe superiore e inferiore per lo schermo al plasma, quindi fissarle, in modo che non si allentino, a colonne o pareti solide.

(Utilizzare funi disponibili in commercio per prevenire le cadute.)

La distanza tra il pilastro o parete e la parte posteriore dello schermo al plasma deve essere al masssimo di 1 m.

Forti corde o fili di ferro disponibili in commercio

[Per ragioni di sicurezza, utilizzare sempre gli accessori di prevenzione per rovesciamenti e cadute]

L'apparecchio può rovesciarsi in caso di terremoti o eventi simili. Utilizzare sempre gli accessori di prevenzione per rovesciamenti e cadute.

* I dettagli in questa sezione indicano come ridurre danni e infortuni causati dal rovesciamento o dalla caduta dell'apparecchio in caso di terremoto. Tuttavia, non è garantito che gli accessori di prevenzione per rovesciamenti e cadute siano efficaci in tutte le situazioni di movimenti tellurici.

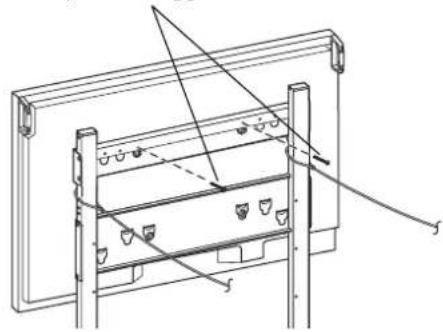

Rimozione dello schermo al plasma

① Rimuovere le due viti di fissaggio dell'unità sul retro della staffa superiore per lo schermo al plasma sul supporto mobile.
② Rimuovere la fune o il cavo per impedire la caduta dell'unità.
③ Scollegare il cavo di alimentazione e i cavi di collegamento dello schermo al plasma ad altre unità.

④ Sollevare la parte inferiore dello schermo al plasma e tirare lo schermo verso di sé.
⑤ Dopo aver rimosso i distanziatori isolanti inferiori, continuare a sollevare lo schermo al plasma e rimuoverlo.

Vite per il fissaggio dell'unità Ⓔ

Avertissement
