РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TYST58PF20 PANASONIC

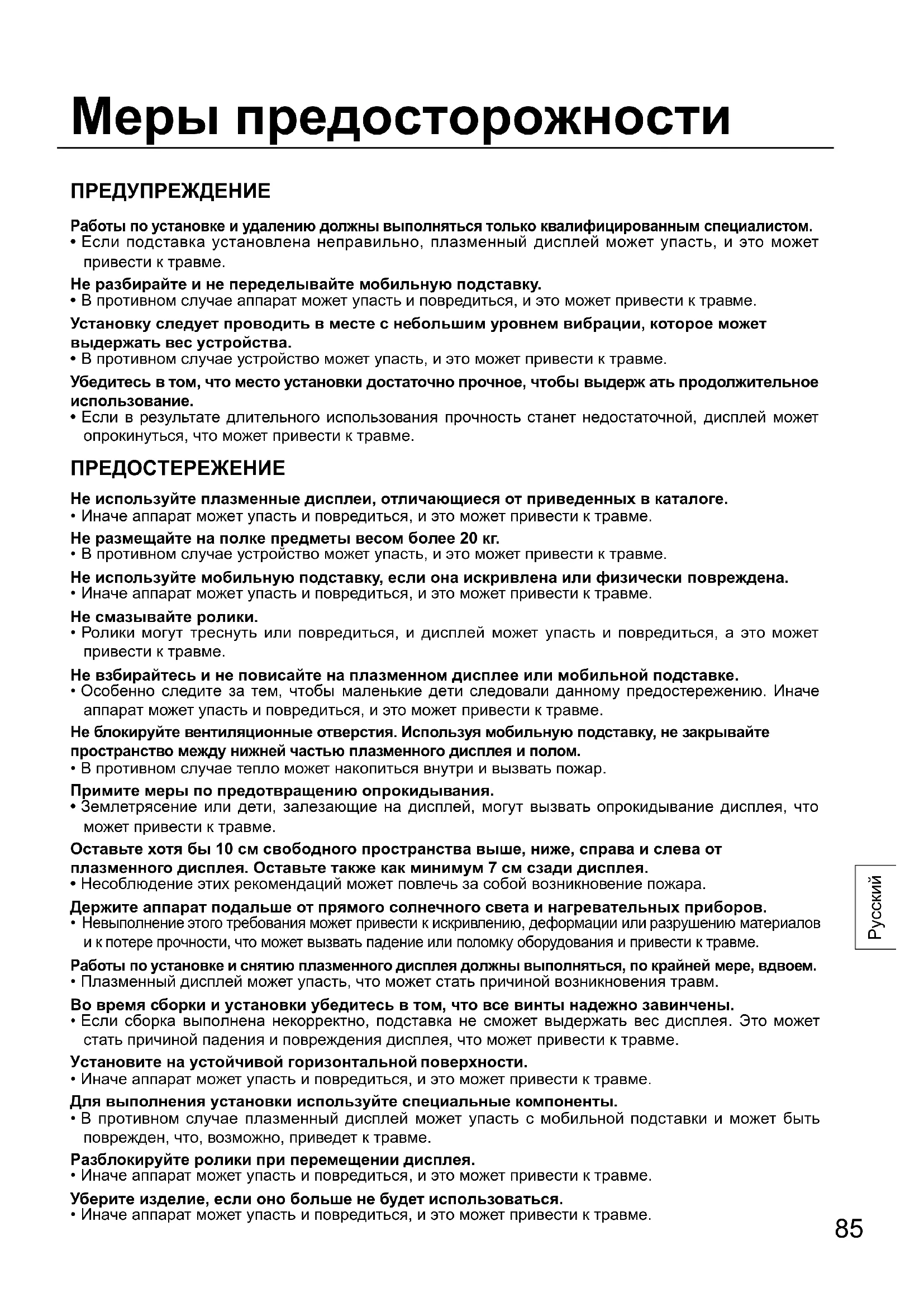

ПРЕДУПРЕЖДЕНИЕ Работы по установке и удалению должны выполняться только квалифицированным специалистом.

• Если подставка установлена неправильно, плазменный дисплей может упасть, и это может привести к травме. Не разбирайте и не переделывайте мобильную подставку.

• В противном случае аппарат может упасть и повредиться, и это может привести к травме. Установку следует проводить в месте с небольшим уровнем вибрации, которое может выдержать вес устройства

• В противном случае устройство может упасть, и это может привести к травме. Убедитесь в том, что место установки достаточно прочное, чтобы выдерж ать продолжительное использование.

• Если в результате длительного использования прочность станет недостаточной, дисплей может опрокинуться, что может привести к травме. ПРЕДОСТЕРЕЖЕНИЕ Не используйте плазменные дисплеи, отличающиеся от приведенных в каталоге.

• Иначе аппарат может упасть и повредиться, и это может привести к травме. Не размещайте на полке предметы весом более 20 кг.

• В противном случае устройство может упасть, и это может привести к травме. Не используйте мобильную подставку, если она искривлена или физически повреждена.

• Иначе аппарат может упасть и повредиться, и это может привести к травме. Не смазывайте ролики.

• Ролики могут треснуть или повредиться, и дисплей может упасть и повредиться, а это может привести к травме. Не взбирайтесь и не повисайте на плазменном дисплее или мобильной подставке.

• Особенно следите за тем, чтобы маленькие дети следовали данному предостережению. Иначе аппарат может упасть и повредиться, и это может привести к травме. Не блокируйте вентиляционные отверстия. Используя мобильную подставку, не закрывайте пространство между нижней частью плазменного дисплея и полом.

• В противном случае тепло может накопиться внутри и вызвать пожар. Примите меры по предотвращению опрокидывания.

• Землетрясение или дети, залезающие на дисплей, могут вызвать опрокидывание дисплея, что может привести к травме. Оставьте хотя бы 10 см свободного пространства выше, ниже, справа и слева от плазменного дисплея. Оставьте также как минимум 7 см сзади дисплея.

• Несоблюдение этих рекомендаций может повлечь за собой возникновение пожара. Держите аппарат подальше от прямого солнечного света и нагревательных приборов.

Невыполнение этого требования может привести к искривлению, деформации или разрушению материалов и к потере прочности, что может вызвать падение или поломку оборудования и привести к травме. Работы по установке и снятию плазменного дисплея должны выполняться, по крайней мере, вдвоем.

• Плазменный дисплей может упасть, что может стать причиной возникновения травм. Во время сборки и установки убедитесь в том, что все винты надежно завинчены.

• Если сборка выполнена некорректно, подставка не сможет выдержать вес дисплея. Это может стать причиной падения и повреждения дисплея, что может привести к травме. Установите на устойчивой горизонтальной поверхности.

• Иначе аппарат может упасть и повредиться, и это может привести к травме. Для выполнения установки используйте специальные компоненты.

• В противном случае плазменный дисплей может упасть с мобильной подставки и может быть поврежден, что, возможно, приведет к травме. Разблокируйте ролики при перемещении дисплея.

• Иначе аппарат может упасть и повредиться , и это может привести к травме. Уберите изделие, если оно больше не будет использоваться.

• Иначе аппарат может упасть и повредиться, и это может привести к травме. Меры предосторожности86

1) При выборе места для плазменного дисплея необходимо соблюдать осторожность, потому

что он может изменить цвет или деформироваться из-за воздействия света или тепла, если он расположен под прямым солнечным светом или около обогревателя.

2) Для очистки протирайте дисплей мягкой сухой тканью (хлопковой или фланелевой). Если аппарат

сильно загрязнен, сначала очистите загрязнение с помощью нейтрального моющего средства, растворенного в воде, а затем протрите сухой тканью. Не используйте очистители такие, как бензин, растворитель или средство для полировки мебели так как они могут повредить покрытие. (Относительно информации о чистке плазменного дисплея см. инструкцию по эксплуатации плазменного дисплея. При использовании химически обработанной ткани следуйте инструкции

поставляемой с тканью.)

3) Не прикрепляйте на изделие клейкую ленту или наклейки. Такие действия могут привести к

загрязнению поверхности мобильной подставки. Не допускайте длительного контакта с резиной, изделиями из винила или подобными предметами. (Такие действия приведут к повреждению.)

4) Панель плазменного дисплея сделана из стекла. Не прикладывайте к ней чрезмерную силу

подвергайте ее ударам. Меры предосторожности при сборке и установке мобильной подставки ● Чтобы обеспечить правильное функционирование плазменного дисплея и избежать проблем, не устанавливайте его в следующих местах.

• Около разбрызгивателей системы пожаротушения и/или детекторов возгорания/задымления

• Где есть опасность воздействия вибрации или ударов

• Около проводов высокого напряжения или динамических источников питания

• Около источников магнитных полей, тепла, водяного пара или копоти

подверженных воздействию потока воздуха из нагревательных приборов

• Где могут формироваться капли конденсата от воздушных кондиционеров или других устройств ● Используйте для штепсельной вилки шнура питания плазменного дисплея легкодоступную сетевую розетку. ● Обеспечьте хорошую вентиляцию, чтобы температура окружающей среды не превышала 40 °C. В противном случае это может привести к накоплению тепла внутри плазменного дисплея, что может вызвать неисправность. ● Разместите так, чтобы не было контакта между крепежными винтами или сетевым шнуром и металлом внутри стены. ● Расстелите мягкое одеяло или ткань на полу так, чтобы подставка и пол не испачкались и не поцарапались во время работ по сборке и установке. ● Выполняйте работы по сборке и установке на ровной горизонтальной поверхности и следуйте инструкциям для сборки и установки. ● Во время привинчивания деталей следите за тем, чтобы винты не были затянуты недостаточно и не были затянуты чрезмерно. ● Примите достаточные меры, чтобы обеспечить безопасность вокруг Вас при выполнении работ по сборке и установке или во время перемещения в процессе выполнения работы. ● Обязательно прочитайте и соблюдайте “Меры предосторожности”. ТРЕБУЕТСЯ ПРОФЕССИОНАЛЬНАЯ УСТАНОВКА. КОМПАНИЯ PANASONIC НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ НИ ЗА КАКОЙ УЩЕРБ И/ИЛИ СЕРЬЕЗНЫЕ ТРАВМЫ, ВКЛЮЧАЯ СМЕРТЬ, ПРОИЗОШЕДШИЕ ВСЛЕДСТВИЕ НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ НЕПРАВИЛЬНОГО ОБРАЩЕНИЯ. Эта подставка предназначена только для моделей плазменных дисплеев Panasonic (См. страницу 121). Использование с другими устройствами может привести к неустойчивости, что, возможно, приведет к

Меры предосторожности87

Убедитесь в том, что в наличии имеются все части в необходимых колич ествах.

Основание с роликами (2)

Соединение основания (1)

Опорная стойка (левая/правая) (По одной для каждой стороны)

Кронштейн для полки (2)

Верхний кронштейн для плазменного дисплея (1)

Нижний кронштейн для плазменного дисплея (1) Принадлежности

Болт с шестигранным отверстием в головке (M8 × 65) Пружинная шайба / Плоская шайба Фланцевая колпачковая гайка (M8) (По четыре)

Болт с шестигранным отверстием в головке (M8 × 70) Пружинная шайба / Плоская шайба Фланцевая колпачковая гайка (M8)

Винт с шестигранной потайной головкой Выпуклая зубчатая шайба Изоляционная

Винт для крепления кронштейна для полки (M5 × 18) (4) Винт для крепления кронштейна для плазменного дисплея (M5 × 18) (8)

Фиксирующее приспособление (5)

Защитные наклейки (48 шт. (2 листа))

Торцовый ключ (входит в комплект поставки) (1)

[Изображения, приведенные в этом руководстве, используются только для пояснительных целей.]88

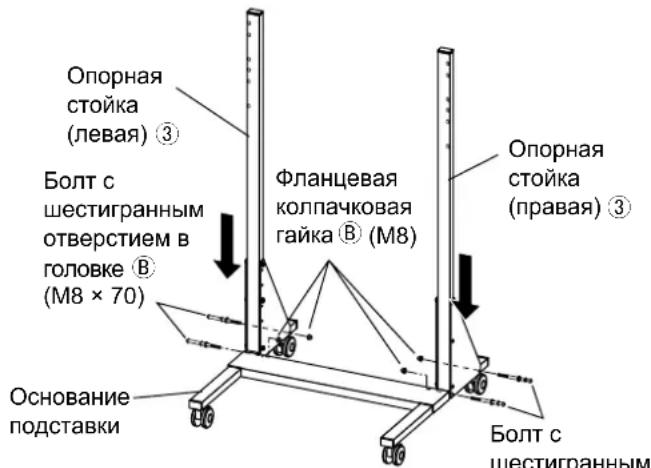

2. Крепление опорных cтоек

Подготовка болтов с шестигранным отверстием в головке

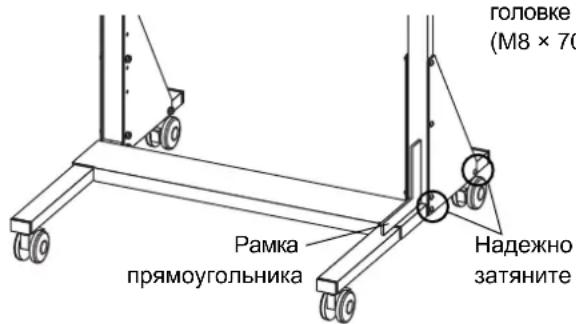

3. Перпендикулярная регулировка и

фиксация опорных стоек Отрегулируйте опорные стойки (левую/правую)

так, чтобы они были перпендикулярны к основанию подставки. Крепко затяните четыре болта с шестигранным отверстием в головке

, которые временно фиксировали опорные стойки. (Крутящий момент: от 8 до 10 Н•м)

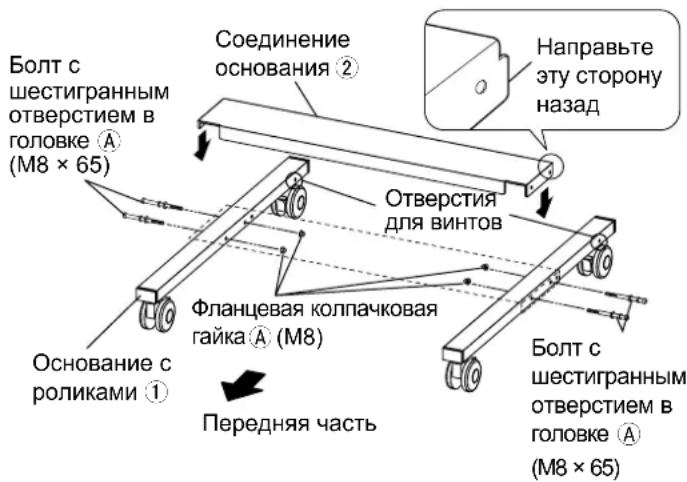

1. Сборка основания подставки

Подготовка болтов с шестигранным отверстием в головке

Подготовьте четыре комплекта, надев пружинные шайбы и плоские шайбы на болты с шестигранным отверстием в головке (M8 x 65). При сборке колпачковые гайки болтов с шестигранным отверстием в головке должны находиться на внутренней стороне подставки. Длина болтов с шестигранным отверстием в головке составляет 65 и 70 мм. Будьте внимательны и не используйте другие болты. Направьте отверстия для винтов в основании

назад, совместите их с соединением основания

показано на рисунке справа, и затяните с помощью четырех подготовленных ранее болтов с шестигранным отверстием в головке

(M8 x 65) и фланцевых колпачковых гаек

(Крутящий момент: от 8 до 10 Н•м) Направьте отметки “L” и “R” на опорных стойках (левой/правой)

вовнутрь, вставьте нижние полки сверху в заднюю часть основания подставки. Временно закрепите опорные стойки (левую/правую)

с помощью четырех ранее подготовленных болтов с шестигранным отверстием в головке

(M8 x 70) и фланцевых колпачковых гаек

Подготовьте шесть комплектов, надев пружинные шайбы и плоские шайбы на болты с шестигранным отверстием в головке (M8 x 70).

Болт с шестигранным отверстием в головке (M8 × 65)Отверстия для винтовПередняя частьОпорная стойка (левая) Опорная стойка (правая) Болт с шестигранным отверстием в головке (M8 × 70)ОснованиеподставкиФланцевая колпачковая гайка (M8)Болт с шестигранным отверстием в головке (M8 × 70)Рамка прямоугольникаНадежно затянитеСоединение основания Болт с шестигранным отверстием в головке

(M8 × 65)Основание с роликами Фланцевая колпачковая гайка (M8)Направьте эту сторону назад89

неокрашенной стороной (задней стороной) вверх, расположите ее на мягкой ткани или другом подобном материале. Совместите регулировочные отверстия полки с выступами на кронштейне, чтобы установить два кронштейна для полки

, затем закрепите их, вкрутив четыре шурупа

(Крутящий момент: от 1 до 1,2 Н•м)

• Не закручивайте шурупы чрезмерно сильно, чтобы не сорвать отверстия для винтов. Если отверстие для винтов сорвано, используйте запасные отверстия.

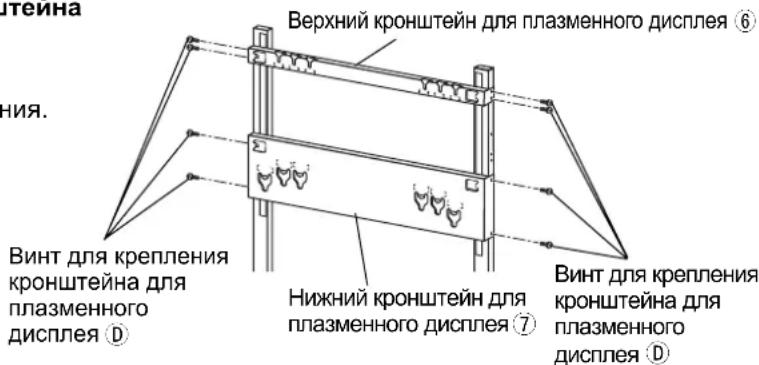

4. Крепление кронштейнов для

плазменного дисплея (верхнего/нижнего)

Место крепления различается в зависимости от размера устанавливаемого плазменного дисплея. (На рисунке справа показана установка телевизора с диагональю 50 дюймов.)

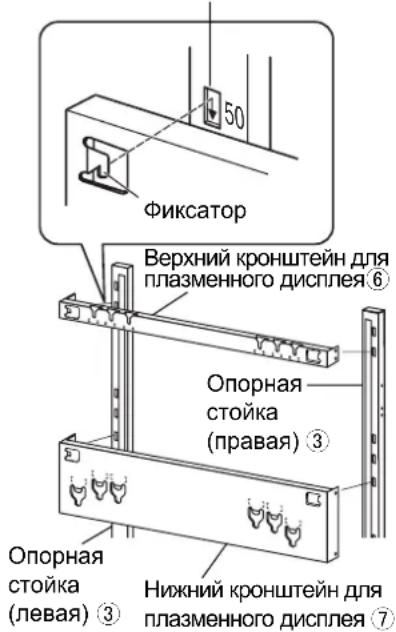

Установите фиксаторы верхнего кронштейна плазменного дисплея

в вырезы для временного закрепления кронштейна плазменного дисплея в передней части левой и правой опорной стойки. Закрепите, затянув сбоку четыре винта для крепления кронштейна плазменного дисплея

(Крутящий момент: от 2 до 3 Н•м)

• На рисунке справа показаны места крепления.

Установите фиксаторы нижнего кронштейна для плазменного дисплея

в вырезы для временного закрепления кронштейна для плазменного дисплея в передней части левой и правой опорной стойки. Закрепите его, затянув сбоку четыре винта для крепления кронштейна для плазменного дисплея

(Крутящий момент: от 2 до 3 Н•м)

• На рисунке справа показаны места крепления.

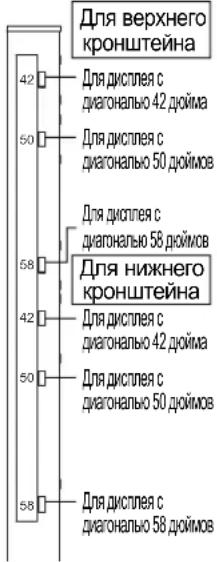

Для дисплея с диагональю 42 дюйма Для дисплея с диагональю 50 дюймовДля нижнего кронштейнаДля верхнего кронштейнаШуруп Запасные отверстия (внутри)Кронштейн для полки

Вырезы для временного закрепления кронштейна для плазменного дисплея ФиксаторОпорная стойка (правая) Опорная стойка (левая)

Верхний кронштейн для плазменного дисплея

Вырезы для временного закрепления кронштейна для плазменного дисплея Нижний кронштейн для плазменного дисплея

Для дисплея с диагональю 42 дюйма Для дисплея с диагональю 50 дюймов Для дисплея с диагональю 58 дюймов Для дисплея с диагональю 58 дюймов Винт для крепления кронштейна для плазменного дисплея Винт для крепления кронштейна для плазменного дисплея

Нижний кронштейн для плазменного дисплея

Верхний кронштейн для плазменного дисплея

Положение установки полки можно отрегулировать так, чтобы верхняя часть полки находилась на расстоянии приблизительно 35 или 50 см от пола. На рисунке показан пример установки на верхнем уровне (50 см от пола).

Разверните подготовленную полку так, чтобы этикетка с предупреждением была расположена в ее дальнем правом углу; совместите отверстия для винтов кронштейна для полки и внутренние отверстия для винтов справа и слева опорной

, затем закрепите с помощью четырех винтов для крепления кронштейна для полки

(Крутящий момент: от 2 до 3 Н•м)

С внешней стороны опорной стойки справа и слева затяните два ранее подготовленных болта с шестигранным отверстием в головке

и фланцевые колпачковые гайки

(Крутящий момент: от 8 до 10 Н•м) При закреплении на низком уровне (35 см от пола)

Затяните два болта с шестигранным отверстием

и фланцевые колпачковые гайки

продев их в отверстия для болтов, расположенные справа и слева на верхнем уровне (50 см от пола).

Удалите два болта с шестигранным отверстием в головке, расположенные справа и слева на нижнем уровне.

Потом закрепите таким же образом, как и в

для установки на верхнем уровне.

2. Подготовка плазменного дисплея

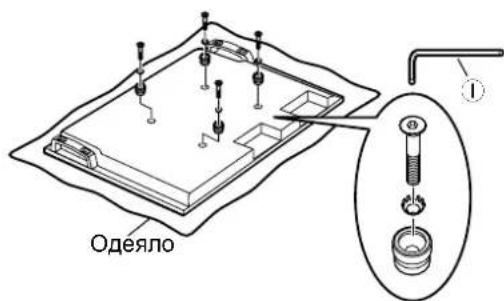

Прикрепление изоляционных прокладок

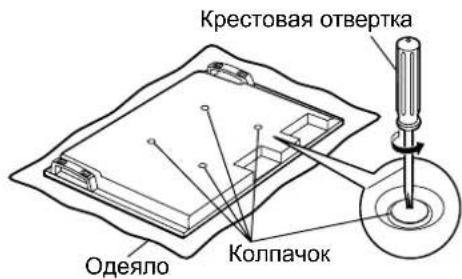

Расположите лицевую поверхность плазменного дисплея на чистой ткани без грязи или посторонних предметов и следуйте процедуре, описанной ниже. Если на плазменном дисплее есть выступающие детали, позаботьтесь о том, чтобы не поцарапать и не повредить их.

С помощью крестовой отвертки удалите с плазменного дисплея четыре колпачка. Храните снятые колпачки в надежном месте. (Они понадобятся, если вы будете использовать подставку.)

Используя поставляемый торцовый ключ

закрепите принадлежности

поставляемых винта с шестигранной потайной головкой, выпуклые зубчатые шайбы и изоляционные прокладки) в местах, где были сняты колпачки, как показано на рисунке справа. (Крутящий момент: от 3 до 4 Н•м)

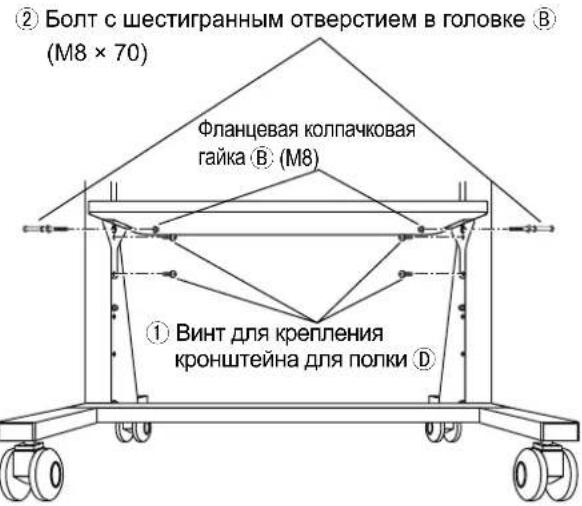

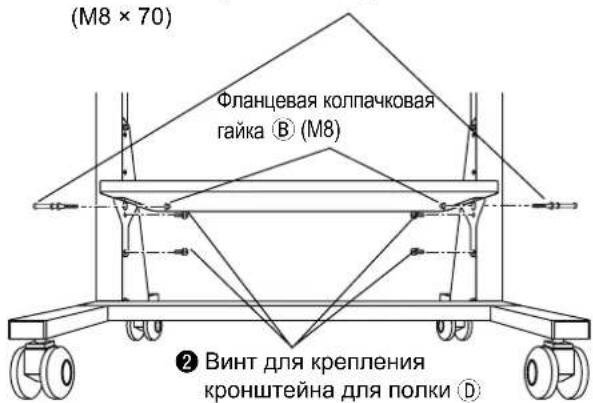

Для изменения высоты полки

Изменение высоты полки после установки плазменного дисплея приведет к неустойчивости подставки. Снимите плазменный дисплей с мобильной подставки.

Крестовая отверткаОдеялоОдеялоКолпачокПринадлежности

Винт для крепления кронштейна для полки

Винт для крепления кронштейна для полки

Болт с шестигранным отверстием в головке

Болт с шестигранным отверстием в головке

(M8 × 70)Фланцевая колпачковая гайка (M8) Фланцевая колпачковая гайка (M8)91

Установка на подставку

Перед установкой плазменного дисплея обязательно заблокируйте ролики.

1. Установка плазменного дисплея

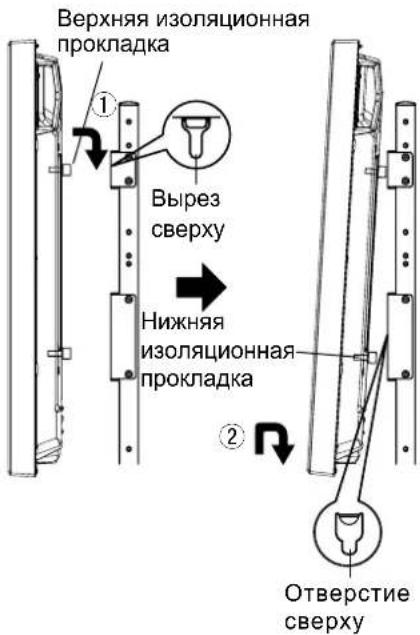

Вставьте верхние изоляционные прокладки плазменного дисплея в вырезы на верхней части мобильной подставки и медленно опустите плазменный дисплей на место.

Немного приподнимая плазменный дисплей, вставьте нижние изоляционные прокладки в отверстия на нижней части мобильной подставки, а затем опустите плазменный дисплей прямо на место. Ролик заблокирован

часть рычага Ролик разблокирован Блокировка и разблокировка роликов

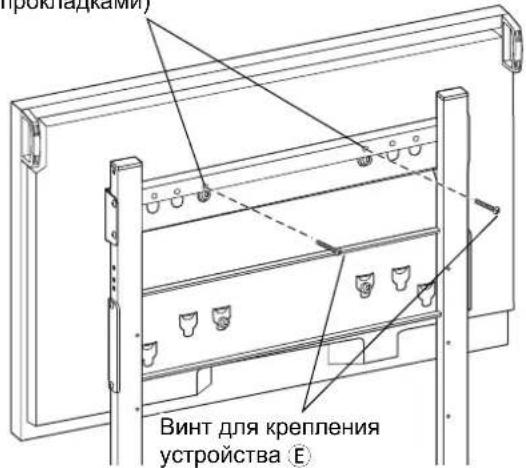

2. Крепление плазменного дисплея

Надежно затяните два винта для крепления

в отверстиях, расположенных в верхнем кронштейне для плазменного дисплея

(Крутящий момент: от 1,5 до 2 Н•м)

Обязательно закрепите винты для крепления

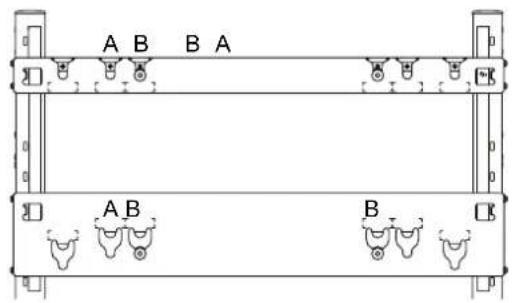

слева и справа, чтобы предотвратить падение плазменного дисплея. Отметка A: 58 дюймов Отметка B: 42/50 дюймов Нет отметки: запасной AB BA A BBA ПРЕДОСТЕРЕЖЕНИЕ Если плазменный дисплей поднять слишком сильно, он упадет, и это может привести к травме.

Верхняя изоляционная

Отверстия под винты для крепления устройства (Используйте отверстия под винты, расположенные над вырезами со вставленными изоляционными прокладками) Винт для крепления

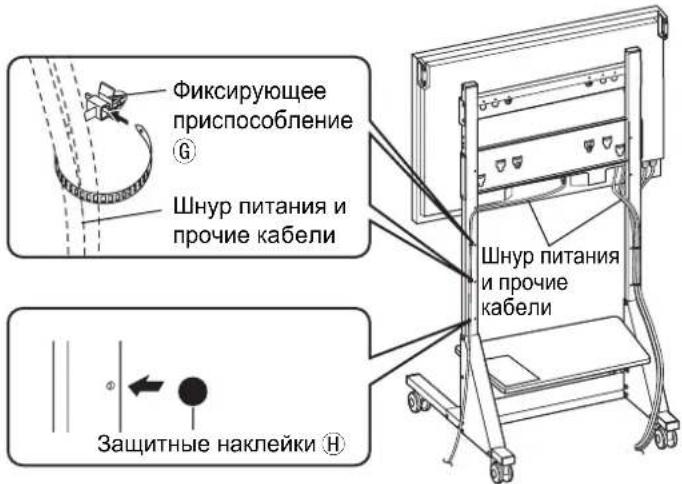

4. Установка устройств и подключение

соединительных кабелей

Вставьте пять фиксирующих приспособлений

в любые из шести соответствующих отверстий с задней стороны левой и правой опорных стоек, чтобы облегчить подключение соединительных кабелей. Подключать их следует так, как показано на рисунке.

Поместите защитные наклейки

неиспользуемые запасные отверстия по бокам и сзади опорных стоек, а также в других местах.

Не связывайте вместе соединительные кабели и шнур

5. Предотвращение опрокидывания

Чтобы предотвратить опрокидывание плазменного дисплея, зафиксируйте левую и правую опорные стойки с помощью прочных шнуров или кабелей пропустив их между верхним и нижним кронштейнами для плазменного дисплея, и прикрепите их без провисания к прочным стенам или колонам. (Для предотвращения опрокидывания используйте имеющийся в продаже специальный шнур или кабель.) Расстояние между колонной или стеной и задней стороной плазменного дисплея должно быть 1 м или меньше. Прочная веревка или проволока, имеющаяся в продаже [В целях безопасности всегда используйте принадлежности для предотвращения опрокидывания/падения] Оборудование может опрокинуться в случае землетрясения и т.п. Поэтому всегда используйте принадлежности для предотвращения опрокидывания/падения.

• Информация, приведенная в данном разделе, указывает, как снизить риск повреждения или травмы вследствие опрокидывания/падения оборудования при землетрясении. Однако в случае землетрясения эффективность принадлежностей для предотвращения опрокидывания/падения не гарантируется.

Фиксирующее приспособление Шнур питания и прочие кабелиЗащитные наклейки Шнур питания и прочие кабели93

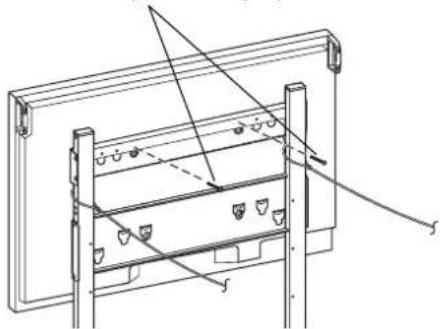

Удалите два винта для крепления устройства

расположенные с задней стороны верхнего кронштейна для плазменного дисплея, установленного на мобильной подставке.

Удалите шнур или кабель, используемый для предотвращения падения устройства.

Отсоедините сетевой шнур и провода, соединяющие плазменный дисплей с другими устройствами.

Поднимая нижнюю часть плазменного дисплея, потяните плазменный дисплей на

После удаления нижних изоляционных прокладок продолжайте поднимать плазменный дисплей и снимите его. Снятие плазменного дисплея Винт для крепления устройства Изоляционная прокладка
