MANUAL DE USUARIO TYST58PF20 PANASONIC

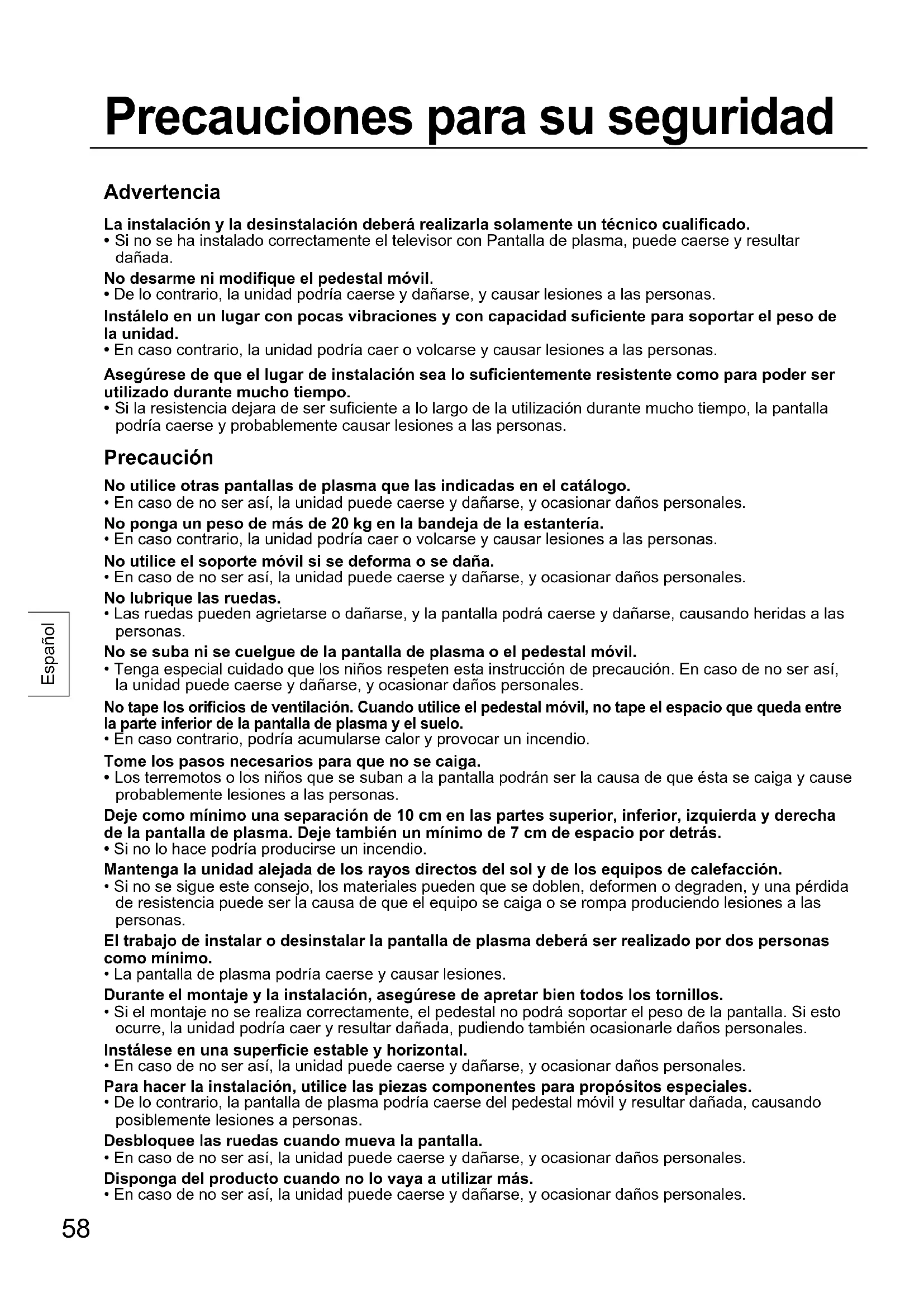

Español Advertencia La instalación y la desinstalación deberá realizarla solamente un técnico cualificado.

• Si no se ha instalado correctamente el televisor con Pantalla de plasma, puede caerse y resultar dañada. No desarme ni modifique el pedestal móvil.

• De lo contrario, la unidad podría caerse y dañarse, y causar lesiones a las personas. Instálelo en un lugar con pocas vibraciones y con capacidad suficiente para soportar el peso de la unidad.

• En caso contrario, la unidad podría caer o volcarse y causar lesiones a las personas. Asegúrese de que el lugar de instalación sea lo suficientemente resistente como para poder ser utilizado durante mucho tiempo.

• Si la resistencia dejara de ser suficiente a lo largo de la utilización durante mucho tiempo, la pantalla podría caerse y probablemente causar lesiones a las personas. Precaución No utilice otras pantallas de plasma que las indicadas en el catálogo.

• En caso de no ser así, la unidad puede caerse y dañarse, y ocasionar daños personales. No ponga un peso de más de 20 kg en la bandeja de la estantería.

• En caso contrario, la unidad podría caer o volcarse y causar lesiones a las personas. No utilice el soporte móvil si se deforma o se daña.

• En caso de no ser así, la unidad puede caerse y dañarse, y ocasionar daños personales. No lubrique las ruedas.

• Las ruedas pueden agrietarse o dañarse, y la pantalla podrá caerse y dañarse, causando heridas a las personas. No se suba ni se cuelgue de la pantalla de plasma o el pedestal móvil.

• Tenga especial cuidado que los niños respeten esta instrucción de precaución. En caso de no ser así, la unidad puede caerse y dañarse, y ocasionar daños personales. No tape los orificios de ventilación. Cuando utilice el pedestal móvil, no tape el espacio que queda entre la parte inferior de la pantalla de plasma y el suelo.

• En caso contrario, podría acumularse calor y provocar un incendio. Tome los pasos necesarios para que no se caiga.

• Los terremotos o los niños que se suban a la pantalla podrán ser la causa de que ésta se caiga y cause probablemente lesiones a las personas. Deje como mínimo una separación de 10 cm en las partes superior, inferior, izquierda y derecha de la pantalla de plasma. Deje también un mínimo de 7 cm de espacio por detrás.

• Si no lo hace podría producirse un incendio. Mantenga la unidad alejada de los rayos directos del sol y de los equipos de calefacción.

• Si no se sigue este consejo, los materiales pueden que se doblen, deformen o degraden, y una pérdida de resistencia puede ser la causa de que el equipo se caiga o se rompa produciendo lesiones a las personas. El trabajo de instalar o desinstalar la pantalla de plasma deberá ser realizado por dos personas como mínimo.

• La pantalla de plasma podría caerse y causar lesiones. Durante el montaje y la instalación, asegúrese de apretar bien todos los tornillos.

• Si el montaje no se realiza correctamente, el pedestal no podrá soportar el peso de la pantalla. Si esto ocurre, la unidad podría caer y resultar dañada, pudiendo también ocasionarle daños personales. Instálese en una superficie estable y horizontal.

• En caso de no ser así, la unidad puede caerse y dañarse, y ocasionar daños personales. Para hacer la instalación, utilice las piezas componentes para propósitos especiales.

• De lo contrario, la pantalla de plasma podría caerse del pedestal móvil y resultar dañada, causando posiblemente lesiones a personas. Desbloquee las ruedas cuando mueva la pantalla.

• En caso de no ser así, la unidad puede caerse y dañarse, y ocasionar daños personales. Disponga del producto cuando no lo vaya a utilizar más.

• En caso de no ser así, la unidad puede caerse y dañarse, y ocasionar daños personales. Precauciones para su seguridad59 Español Acerca del manejo

1) Tenga cuidado al elegir la ubicación de la pantalla de plasma, porque ésta podría perder color o

deformarse debido a la luz o al calor si se colocara en un lugar expuesto directamente a la luz solar o cerca de una calefacción.

2) Para limpiar la pantalla, pase por ella un paño seco y blando (hecho de algodón o franela). Si está muy

sucia, limpie primero la suciedad con un detergente neutro diluido en agua y luego pase un paño seco para secar la unidad. No utilice productos de limpieza como, por ejemplo, bencina, diluyente o cera para muebles porque podrían ser la causa de que se pelara la pintura. (Para conocer información sobre cómo limpiar la pantalla de plasma, consulte el manual de instrucciones de la misma. Si utiliza un paño tratado químicamente, siga las instrucciones suministradas con el paño).

3) No pegue cinta adhesiva ni pegatinas en el producto. Si lo hace, podría ensuciar la superficie del

pedestal móvil. No permita el contacto prolongado con productos de caucho, vinilo o similares. (Si lo hace, se producirán deterioros.)

4) El panel de la pantalla de plasma es de cristal. No lo someta a mucha fuerza ni a golpes fuertes.

Precauciones para el montaje y la instalación del pedestal móvil ● Para asegurar el correcto funcionamiento de la pantalla de plasma y evitar problemas, no la instale en ninguna de las ubicaciones siguientes.

• Cerca de rociadores o detectores de fuego/humo

• Donde corra el riesgo de quedar expuesto a vibraciones o golpes

• Cerca de cables de alta tensión o fuentes de alimentación

• Cerca de campos magnéticos, fuentes de calor, vapor de agua u hollín

• Lugares expuestos a la salida del aire de equipos de calefacción

• Donde se puedan formar gotas de condensación de un acondicionador de aire o de otro aparato ● Conecte la pantalla de plasma a una toma de corriente a la que pueda accederse fácilmente. ● Deje un espacio suficiente para que circule aire y la temperatura ambiente no supere los 40º C. De lo contrario, se acumulará calor en el interior de la pantalla de plasma y ésta podría funcionar mal. ● Haga la instalación de forma que no haya ningún contacto entre los pernos de colocación o el cable de alimentación y cualquier parte metálica del interior de la pared. ● Extienda una manta o paño blando sobre el suelo para que el soporte y el suelo no queden marcados ni arañados durante el trabajo de montaje e instalación. ● Haga el trabajo de montaje e instalación en una superficie plana y nivelada, y siga siempre las instrucciones relacionadas con el mismo. ● Cuando atornille piezas, asegúrese de que los tornillos no estén flojos ni excesivamente apretados. ● Tenga suficiente cuidado para garantizar la seguridad a su alrededor cuando realice el trabajo de montaje e instalación o mientras se mueve durante el curso del trabajo. ● Asegúrese de leer y seguir las “Precauciones para su seguridad”. LA INSTALACIÓN NECESITA SER REALIZADA POR PROFESIONALES. PANASONIC NO SE HACE RESPONSABLE DE NINGÚN DAÑO CAUSADO EN PROPIEDADES NI TAMPOCO DE LESIONES GRAVES, INCLUYENDO LA MUERTE, DEBIDOS A LA MALA INSTALACIÓN O AL MANEJO INCORRECTO. El pedestal ha sido diseñado para ser utilizado solamente con las pantallas de plasma de Panasonic (vea la página 121). Si se utiliza con otros aparatos, la instalación no será estable y algunas personas podrían sufrir heridas.60 Español Piezas principales Componentes Compruebe que todas las piezas se encuentren presentes en sus cantidades designadas.

Unidad de base con ruedas (2)

Columna de soporte (izquierda/ derecha) (Uno para cada lado)

Placa de estantería (1)

Soporte para placa de estantería (2)

Soporte inferior para pantalla de plasma (1) Piezas suministradas

Perno de cabeza hueca hexagonal (M8 × 65) Arandela de resorte/Arandela plana Tuerca ciega con brida (M8) (Cuatro cada uno)

Perno de cabeza hueca hexagonal (M8 × 70) Arandela de resorte/Arandela plana Tuerca ciega con brida (M8) (Seis cada uno)

Tornillo Allen de cabeza avellanada Arandela dentada convexa Espaciador de aislamiento (Cuatro cada uno)

Tornillo para fijar el soporte para placa de estantería (M5 × 18) (4) Tornillo para fijar el soporte para pantalla de plasma (M5 × 18) (8)

Tornillo para asegurar la unidad (M4 × 16) (2)

Tornillo para madera (4)

Llave Allen (herramienta incluida) (1) Izquierda Derecha

[Las imágenes mostradas en este manual sólo tienen fines ilustrativos.]61 Español

1. Ensamblaje del soporte

2. Montaje de las columnas de soporte

Preparación de los pernos de cabeza hueca hexagonal

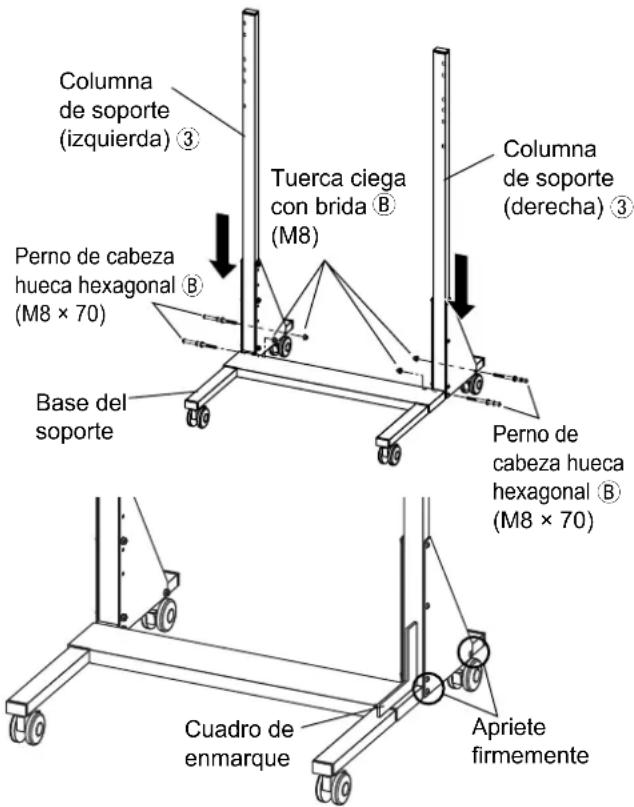

3. Ajuste perpendicular y fijación de las

columnas de soporte Ajuste las columnas de soporte (izquierda/ derecha)

de forma que queden en posición perpendicular respecto a la base del pedestal. Apriete firmemente los cuatro pernos de cabeza hueca hexagonal

que estaban sujetando temporalmente las columnas de soporte. (Par de apriete: 8 a 10 N•m)

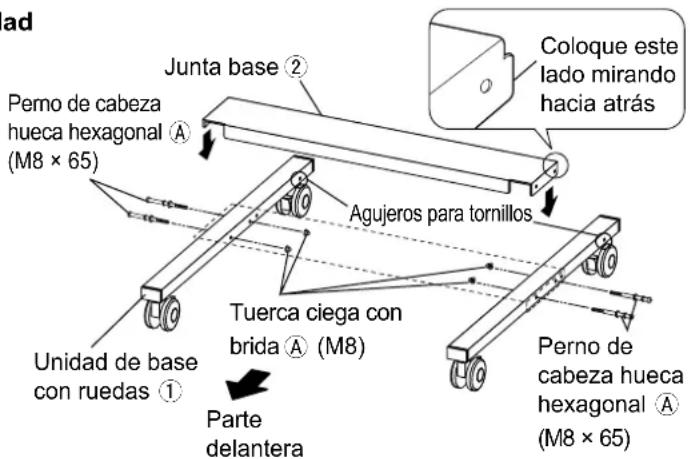

1. Ensamblaje de la base del pedestal

Preparación de los pernos de cabeza hueca hexagonal

Prepare cuatro juegos colocando arandelas de resorte y arandelas planas en los pernos de cabeza hueca hexagonal (M8 x 65). Cuando realice el montaje, proceda de forma que las tuercas ciegas de los pernos de cabeza hueca hexagonal queden en el interior del soporte. Los pernos de cabeza hueca hexagonal miden 65 y 70 mm de longitud. Tenga cuidado de no utilizar los pernos equivocados. Coloque los agujeros para tornillos de la unidad de base con ruedas

mirando hacia atrás, alinéelos con la junta base

tal como se muestra en la figura de la derecha y sujételos con los cuatro pernos de cabeza hueca hexagonal

(M8 × 65) y las tuercas ciegas con brida

(Par de apriete: 8 a 10 N•m) Coloque las marcas “L” y “R” de las columnas de soporte (izquierda/derecha)

mirando hacia el interior e introduzca las placas inferiores en la parte posterior de la base del pedestal desde arriba. Asegure temporalmente las columnas de soporte (izquierda/derecha)

con los cuatro pernos de cabeza hueca hexagonal

(M8 x 70) y las tuercas ciegas con brida

que se prepararon anteriormente. Prepare seis juegos colocando arandelas de resorte y arandelas planas en los pernos de cabeza hueca hexagonal (M8 x 70). Montaje Perno de cabeza hueca hexagonal (M8 × 65)Agujeros para tornillosParte delanteraColumna de soporte (izquierda) Columna de soporte (derecha) Perno de cabeza hueca hexagonal (M8 × 70)Base del soporteTuerca ciega con brida

(M8) Perno de cabeza hueca hexagonal (M8 × 70)Cuadro de enmarqueApriete firmementeJunta base Perno de cabeza hueca hexagonal

(M8 × 65)Unidad de base con ruedas Tuerca ciega con brida (M8)Coloque este lado mirando hacia atrás62 Español

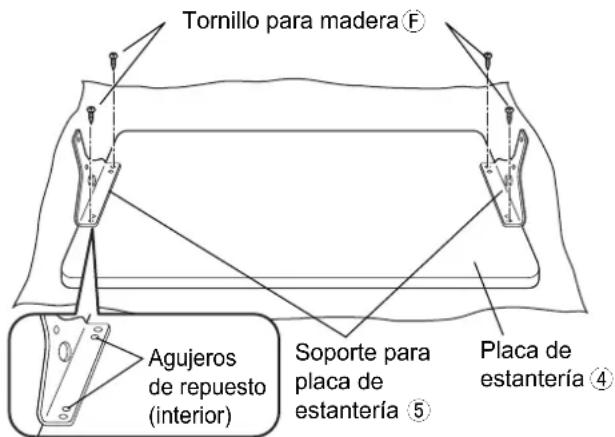

5. Preparación de la placa de estantería

Coloque la placa de la estantería encima de un paño blando o similar con el lado sin pintar (parte posterior) mirando hacia arriba. Alinee los agujeros de posicionamiento de la placa de la estantería con las protuberancias del soporte para colocar los dos soportes para placa de estantería

y asegúrelos con cuatro tornillos para madera colocados a través de los agujeros exteriores. (Par de apriete: 1 a 1,2 N•m)

• No apriete excesivamente los tornillos para madera para no dañar los agujeros para tornillos. Si se producen daños en un agujero para tornillos, utilice agujeros de repuesto.

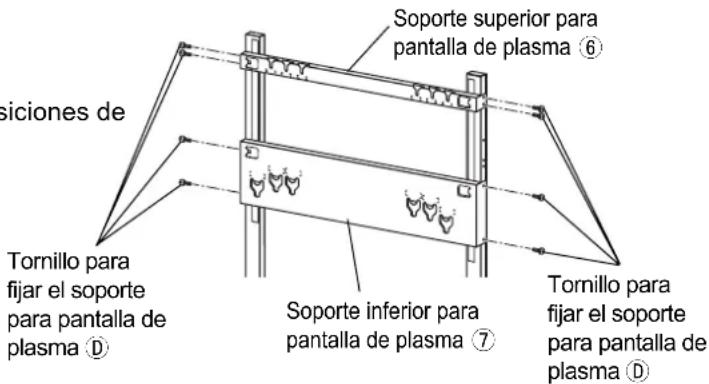

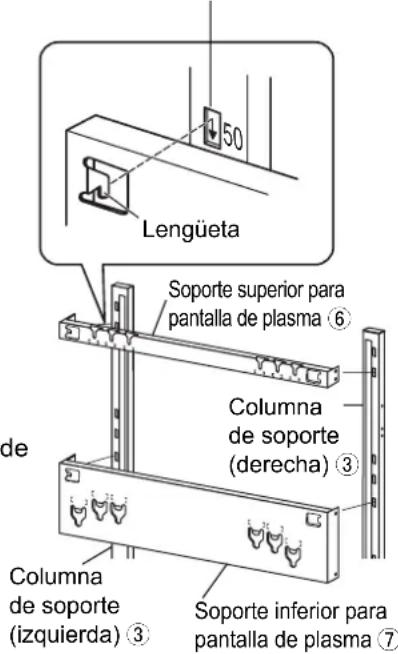

4. Montaje de los soportes para pantalla de

plasma (superior/inferior)

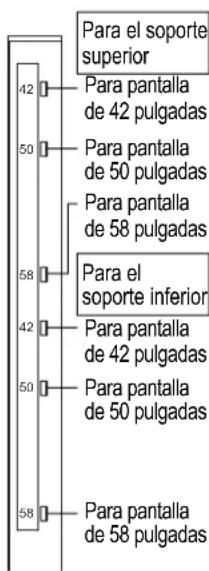

La posición de montaje difiere según el tamaño de la pantalla de plasma que se va a instalar.(La figura de la derecha ilustra la instalación de un televisor de 50 pulgadas.) Enganche las lengüetas del soporte superior para pantalla de plasma a los cortes para sujetar temporalmente el soporte para pantalla de plasma que hay en la parte frontal de las columnas de soporte izquierda y derecha. Apriete con cuatro tornillos para fijar el soporte para pantalla de plasma colocados desde el interior. (Par de apriete: 2 a 3 N•m) * Para obtener información sobre las posiciones de montaje, vea la figura de la derecha. Enganche las lengüetas del soporte inferior para pantalla de plasma a los cortes para sujetar temporalmente el soporte para pantalla de plasma que hay en la parte frontal de las columnas de soporte izquierda y derecha. Apriete con cuatro tornillos para fijar el soporte para pantalla de plasma colocados desde el interior. (Par de apriete: 2 a 3 N•m) * Para obtener información sobre las posiciones de montaje, vea la figura de la derecha. Montaje

Para pantalla de 42 pulgadasPara pantalla de 50 pulgadasPara el soporte inferiorPara el soporte superiorTornillo para madera Agujeros de repuesto (interior)Soporte para placa de estantería Placa de estantería Cortes para sujetar temporalmente el soporte para pantalla de plasmaLengüetaColumna de soporte (derecha) Columna de soporte (izquierda) Soporte superior para pantalla de plasma Cortes para sujetar temporalmente el soporte para pantalla de plasmaSoporte inferior para pantalla de plasma Para pantalla de 42 pulgadasPara pantalla de 50 pulgadasPara pantalla de 58 pulgadasPara pantalla de 58 pulgadasTornillo para fijar el soporte para pantalla de plasma Tornillo para fijar el soporte para pantalla de plasma Soporte inferior para pantalla de plasma Soporte superior para pantalla de plasma

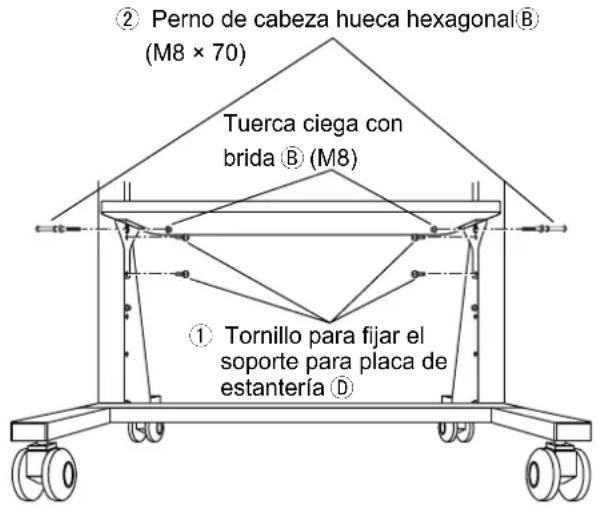

6. Colocación de la placa de estantería

La posición de emplazamiento de la placa de estantería se puede ajustar para que la parte superior de la placa quede aproximadamente a 35 ó 50 cm del suelo. La figura ilustra un ejemplo de montaje en el nivel superior (a 50 cm del suelo).

Gire la placa de estantería de forma que la etiqueta de precaución quede en la parte posterior derecha, alinee los agujeros para tornillos del soporte para placa de estantería

y los agujeros para tornillos interiores izquierdos y derechos de la columna de soporte

, y apriete con los cuatro tornillos para fijar el soporte para placa de estantería

Apriete desde la izquierda y la derecha del lado exterior de la columna de soporte con los dos pernos de cabeza hueca hexagonal

y las tuercas ciegas con brida

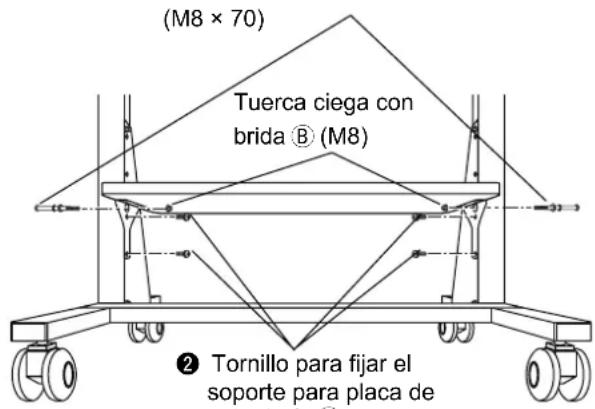

preparados previamente. (Par de apriete: 8 a 10 N•m) En caso de montaje en el nivel inferior (35 cm del suelo)

Apriete con dos pernos de cabeza hueca hexagonal

y tuercas ciegas con brida

colocados en los agujeros para perno situados a izquierda y derecha en el nivel superior (a 50 cm del suelo).

Extraiga los dos pernos de cabeza hueca hexagonal de los lados izquierdo y derecho en el nivel inferior.

Acto seguido, monte de la misma forma que para los procedimientos

de montaje en el nivel superior.

2. Preparación de la pantalla de plasma

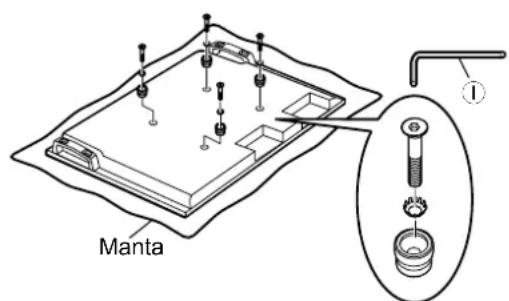

Montaje de los espaciadores de aislamiento

Coloque la superficie frontal de la pantalla de plasma sobre un paño limpio que no contenga suciedad ni cuerpos extraños y proceda como se explica a continuación. Si la pantalla de plasma tiene salientes, tenga cuidado de no rayarlos o dañarlos.

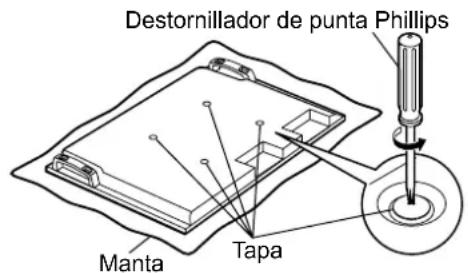

Quite las cuatro tapas de la pantalla de plasma utilizando un destornillador de punta Phillips. Guarde las tapas desmontadas en un lugar seguro. (Las necesitará si utiliza el pedestal.)

Utilizando la llave Allen

suministrada, instale los accesorios

(cuatro tronillos Allen de cabeza avellanada, arandelas dentadas convexas y espaciadores de aislamiento) en los lugares de donde se quitaron las tapas, tal como se muestra en la figura de la derecha. (Par de apriete: 3 a 4 N•m) Nota Para cambiar la altura de la placa de estantería

Si se cambia la altura de la placa de estantería después de instalar la pantalla de plasma, el pedestal se volverá inestable. Desmonte la pantalla de plasma del pedestal móvil. Destornillador de punta PhillipsMantaManta Tapa Piezas suministradas

Tornillo para fijar el soporte para placa de estantería

Tornillo para fijar el soporte para placa de estantería

Perno de cabeza hueca hexagonal (M8 × 70) Perno de cabeza hueca hexagonal (M8 × 70)Tuerca ciega con brida (M8) Tuerca ciega con brida (M8)64 Español

Montaje en el pedestal Nota Asegúrese de bloquear las ruedas antes de colocar la pantalla de plasma.

1. Montaje de la pantalla de plasma

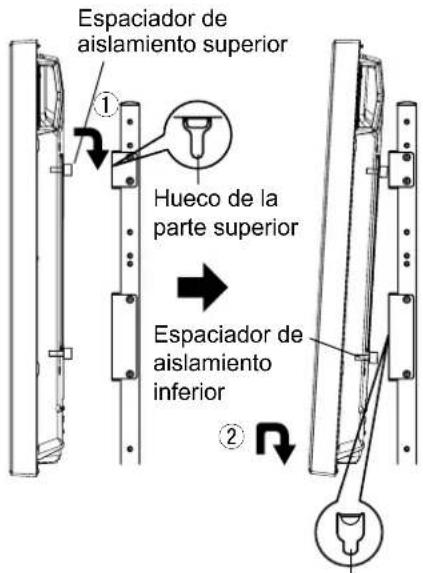

Acople los espaciadores de aislamiento superiores de la pantalla de plasma con los cortes de la parte superior del pedestal móvil y baje lentamente la pantalla de plasma para colocarla en su lugar.

Mientras levanta un poco la pantalla de plasma, inserte los espaciadores de aislamiento inferiores en los agujeros del extremo inferior del pedestal móvil, y luego tire recto de la pantalla de plasma hacia abajo para colocarla en su lugar. Ruedita bloqueadaEmpuje la parte inferior de la palancaEmpuje la parte superior de la palancaRuedita desbloqueadaBloqueo y desbloqueo de las rueditas

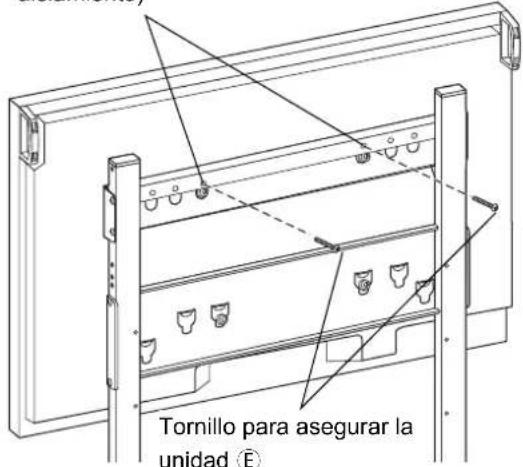

2. Fijación de la pantalla de plasma

Apriete firmemente los dos tornillos para asegurar la unidad

en los orificios del soporte superior para pantalla de plasma

(Par de apriete: 1,5 a 2 N•m) Nota Asegúrese de colocar los tornillos para asegurar la unidad

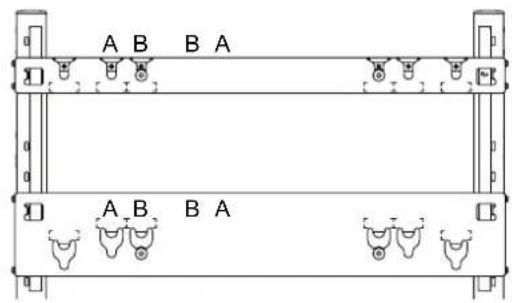

en la izquierda y en la derecha para impedir que se salga la pantalla de plasma. Marca A: 58 pulgadas Marca B: 42/50 pulgadas Sin marca: repuesto

Precaución Si la pantalla de plasma se levanta demasiado, caerá y puede causar lesiones a las personas. Montaje Hueco de la parte superiorEspaciador de aislamiento superiorAgujero en la parte inferiorEspaciador de aislamiento inferior

Agujeros para los tornillos para asegurar la unidad(Utilice los agujeros para tornillos que hay sobre los cortes y que tienen insertados espaciadores de aislamiento)Tornillo para asegurar la unidad

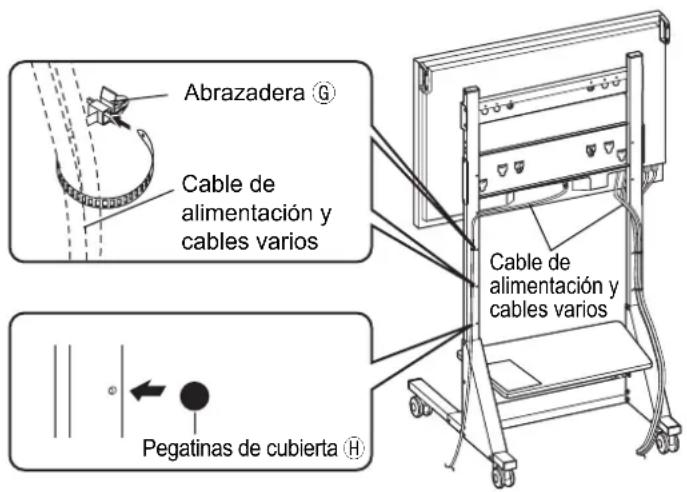

Instalación y cableado de los dispositivos conectados

Inserte las cinco abrazaderas

en cualquiera de los seis agujeros para abrazadera que hay en la parte posterior de las columnas de soporte izquierda y derecha en posiciones que faciliten el tendido de cables. Coloque los cables tal como se muestra en la figura.

Coloque las pegatinas de cubierta

en los agujeros de repuesto que no se utilicen en los lados y la parte posterior de las columnas de soporte y en otros lugares. Nota No ate juntos los cables de conexión y el cable de la alimentación.

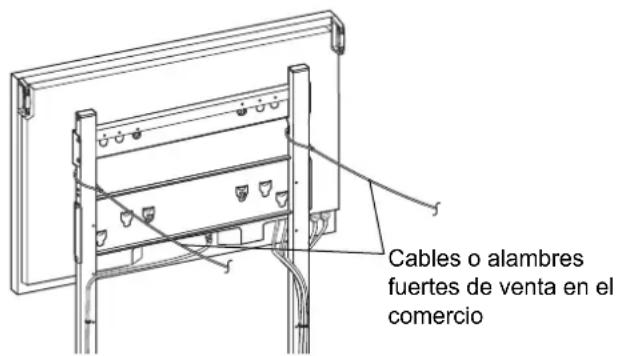

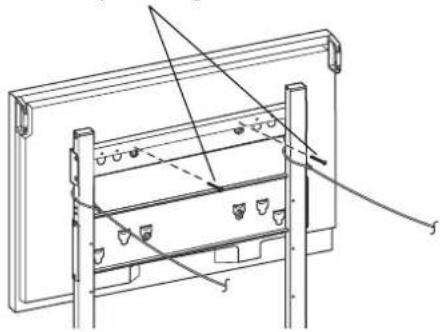

5. Prevención de caída

Para impedir que se caiga la pantalla de plasma, sujete las columnas de soporte izquierda y derecha con cables o alambres fuertes, pasándolos entre los soportes superior e inferior para pantalla de plasma y uniéndolos tensados a columnas o paredes robustos. (Utilice cables o alambres de venta en el comercio para prevenir la caída.) La distancia entre la columna o pared y la parte trasera de la pantalla de plasma deberá ser de 1 metro o menos. Cables o alambres fuertes de venta en el comercio [Por motivos de seguridad, utilice siempre los accesorios de protección contra caída/vuelco] El equipo podría caerse si se produce un terremoto, etc. Por este motivo, utilice siempre los accesorios de protección contra caída/vuelco.

• El contenido de esta sección informa sobre cómo reducir los daños materiales o personales ocasionados por la caída o el vuelco de este equipo en caso de producirse un terremoto. No obstante, no hay ninguna garantía de que los accesorios de protección contra caída/vuelco resulten eficaces contra todo tipo de terremotos. Abrazadera Cable de alimentación y cables variosPegatinas de cubierta Cable de alimentación y cables varios66 Español

Extraiga los dos tornillos para asegurar la unidad

de la parte posterior del soporte superior para pantalla de plasma en el pedestal móvil.

Extraiga el cable o alambre utilizado para prevenir la caída de la unidad.

Desconecte el cable de alimentación y los cables que conectan la pantalla de plasma a las otras unidades.

Mientras levanta la parte inferior de la pantalla de plasma, tire de la propia pantalla hacia usted.

Una vez quitados los espaciadores de aislamiento inferiores, continúe levantando la pantalla de plasma para extraerla. Retirada de la pantalla de plasma Tornillo para asegurar la unidad Espaciador de aislamiento
