BRUKSANVISNING TYST58PF20 PANASONIC

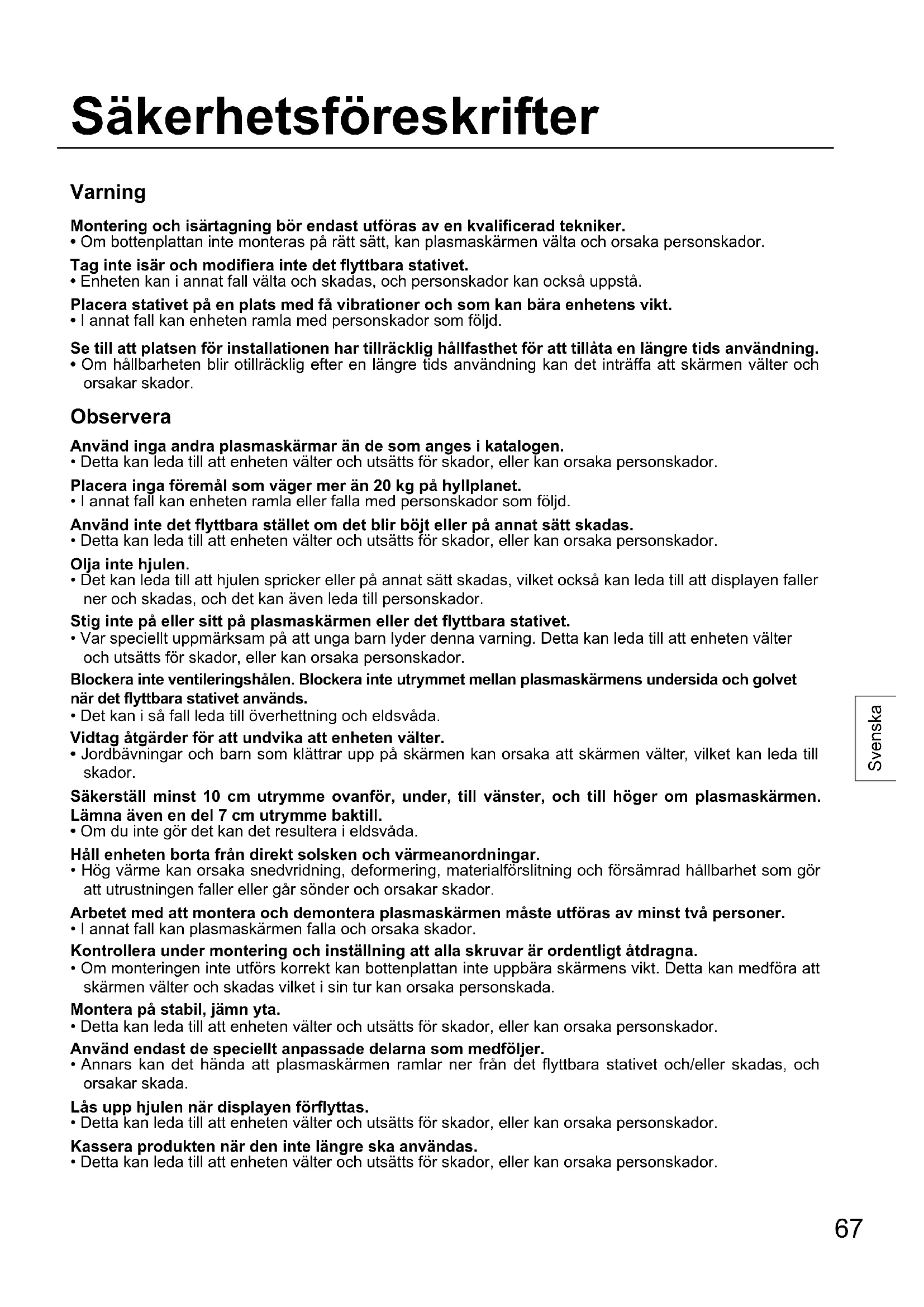

Montering och isärtagning bör endast utföras av en kvalificerad tekniker.

- Om bottenplattan inte monteras på rätt sätt, kan plasmaskärmen välta och orsaka personskador.

Tag inte isär och modifiera inte det flyttbara stativet.

- Enheten kan i annat fall välta och skadas, och personskador kan också uppstå.

Placera stativet på en plats med få vibrationer och som kan bära enhetens vikt.

- I annat fall kan enheten ramla med personskador som följd.

Se till att platsen för installationen har tillräcklig hållfasthet för att tillåta en längre tids användning.

- Om hållbarheten blir otillräcklig efter en längre tids användning kan det inträffa att skärmen välter och orsakar skador.

Observera

Använd inga andra plasmaskärmar än de som anges i katalogen.

- Detta kan leda till att enheten välter och utsätts för skador, eller kan orsaka personskador.

Placera inga föremål som väger mer än 20 kg på hyllplanet.

- I annat fall kan enheten ramla eller falla med personskador som följd.

Använd inte det flyttbara stället om det blir böjt eller på annat sätt skadas.

- Detta kan leda till att enheten välter och utsätts för skador, eller kan orsaka personskador.

Olja inte hjulen.

- Det kan leda till att hjulen spricker eller på annat sätt skadas, vilket också kan leda till att displayen faller ner och skadas, och det kan även leda till personskador.

Stig inte på eller sitt på plasmaskärmen eller det flyttbara stativet.

- Var speciellt uppmärksam på att unga barn lyder denna varning. Detta kan leda till att enheten välter och utsätts för skador, eller kan orsaka personskador.

Blockera inte ventileringshålen. Blockera inte utrymmet mellan plasmaskärmens undersida och golvet när det flyttbara stativet används.

- Det kan i så fall leda till överhettning och eldsvåda.

Vidtag åtgärder för att undvika att enheten välter.

- Jordbävningar och barn som klättrar upp på skärmen kan orsaka att skärmen välter, vilket kan leda till skador.

Säkerställ minst 10 cm utrymme ovanför, under, till vänster, och till höger om plasmaskärmen. Lämna även en del 7 cm utrymme baktill.

- Om du inte gör det kan det resultera i eldsvåda.

Håll enheten borta från direkt solsken och värmeanordningar.

- Hög värme kan orsaka snedvridning, deformering, materialförslitning och försämrad hållbarhet som gör att utrustningen faller eller går sönder och orsakar skador.

Arbetet med att montera och demontera plasmaskärmen måste utföras av minst två personer.

- I annat fall kan plasmaskärmen falla och orsaka skador.

Kontrollera under montering och inställning att alla skruvar är ordentligt åtdragna.

- Om monteringen inte utförs korrekt kan bottenplattan inte uppbära skärmens vikt. Detta kan medföra att skärmen välter och skadas vilket i sin tur kan orsaka personskada.

Montera på stabil, jämn yta.

- Detta kan leda till att enheten välter och utsätts för skador, eller kan orsaka personskador.

Använd endast de speciellt anpassade delarna som medföljer.

- Annars kan det hända att plasmaskärmen ramlar ner från det flyttbara stativet och/eller skadas, och orsakar skada.

Lås upp hjulen när displayen förflyttas.

- Detta kan leda till att enheten välter och utsätts för skador, eller kan orsaka personskador.

Kassera produkten när den inte längre ska användas.

- Detta kan leda till att enheten välter och utsätts för skador, eller kan orsaka personskador.

1) Var noga med att välja lämpligt ställe för montering av plasmaskärmen då den kan missfärgas eller deformeras om den usätts för hög värme i form av solsken, element el.dyl.
2) Vid rengöring ska skärmen torkas av med en mjuk och torr tygduk (av bomull eller flanell). Använd en trasa som fuktats i en mild tvättmedelslösning och torka sedan av med en torr trasa om den är väldigt smutsig. Använd inte bensol, thinner eller möbelvax då sådana lösningar kan skala av färgen. (Se plasmaskärmens bruksanvisning för information om hur du rengör plasmaskärmen. Om du använder en kemiskt behandlad trasa, ska du följa de instruktioner som medföljde trasan.)
3) Fäst inte tejp eller etiketter på produkten. Sådana kan fläcka ner ytan på det flyttbara stativet. Låt inte produkter av gummi, vinyl eller liknande komma i kontakt med produkten under längre tid. (Det kommer att ge skador.)
4) Plasmaskärmens panel är gjord av glas. Utsätt den inte för stark kraft eller stöt.

Försiktighetsåtgärder vid montering och inställning av flyttbart stativ

• Försäkra att plasmaskärmen fungerar på rätt sätt och ej utsätts för fel genom att undvika följande ställen för montering.
• Nära en sprinkler eller brand/rökdetektor
• Ställen som kan utsättas för stötar och vibrationer
• Nära högspänningsledningar eller kraftutrustning
• Nära högspänningskablar eller nätaggregat
• Ställen som utsätts för luftutblås från värmeapparater
• Där droppar av kondens från en luftkonditioneringsanläggning eller annan enhet kan bildas
• Se till att det finns ett lättillgängligt vägguttag för plasmaskärmens nätkabel.
• Försäkra god ventilation så att den omgivande temperaturen ej överstiger 40 °C. I annat fall kan det uppstå fel på plasmaskärmen beroende på överhettning.
• Utför montering så att det ej uppstår någon kontakt mellan fästskruvarna eller nätkabeln och eventuella metaller inuti väggen.
• Lägg ut en mjuk filt eller tyg på golvet så att varken stället eller golvet får märken eller skrapas under arbetet med ihopsättning och installation.
• Utför ihopsättnings- och installationsarbetet på en plan och jämn yta, och följ de anvisningar som ges för ihopsättning och installation.
• När delarna skruvas ihop bör du se till att skruvarna varken är alltför hårt eller för löst åtdragna.
• Vidtag tillräckliga åtgärder för att försäkra dig om att du har en säker omgivning när du utför ihopsättningsoch installationsarbetet, och när du rör dig omkring under arbetets gång.
• Läs igenom och följ det som står under "äkerhetsföreskrifter".

Detta stativ är endast avsett för Panasonic plasmaskärm-modeller (se sidan 121). Användning med andra apparater kan leda till instabilitet som orsakar skador.

PROFESSIONELL INSTALLATION KRÄVS.

PANASONIC PÅTAR SIG INGET ANSVAR FÖR SKADOR PÅ EGENDOM OCH/ELLER ALLVARLIGA PERSONSKADOR, INKLUSIVE DÖDSFALL, SOM BEROR PÅ OTILLFREDSSTÄLLANDE INSTALLATION ELLER FELAKTIG HANTERING.

Huvudsakliga delar

Kontrollera att alla delar finns med och att deras antal stämmer.

1 Bottenplatta med hjul (2)	2 Led på bottenplatta (1)		3 Stödpelare (vänster/höger)(En för varje sida)
4 Hyllplan (1)	5 Fäste för hyllplan (2)
6 Övre fäste för plasmaskärm (1)		7 Undre fäste för plasmaskärm (1)

Tillbehörsdelar

A Bult med insexhuvud (M8 × 65)Fjäderbricka/Flat brickaSluten mutter med krage (M8)(Fyra av varje)		B Bult med insexhuvud (M8 × 70)Fjäderbricka/Flat brickaSluten mutter med krage (M8)(Sex av varje)		C Försänkt insexskruvLåsbrickaIsoleringsdistans(Fyra av varje)
D Skruv för infästning av hyllplanets fäste(M5 × 18) (4)Skruv för infästning av plasmaskärmens fäste(M5 × 18) (8) [IMAGE]			E Skruv för att säkra enheten(M4 × 16) (2) [IMAGE]	F Träskruv (4) [IMAGE]
G Klämma (5)	H Täckdekaler(48 (2 ark))		I Insexnyckel (medföljande verktyg) (1)

[De bilder som visas i den här bruksanvisningen är bara avsedda för illustrativa syften.]

1. Sammansättning av stativet

Vid montering skall den slutna muttern på sexkantbulten placeras på stativets insida. Insexbultarna är 65 och 70 mm långa. Var noga med att använda rätt bultar.

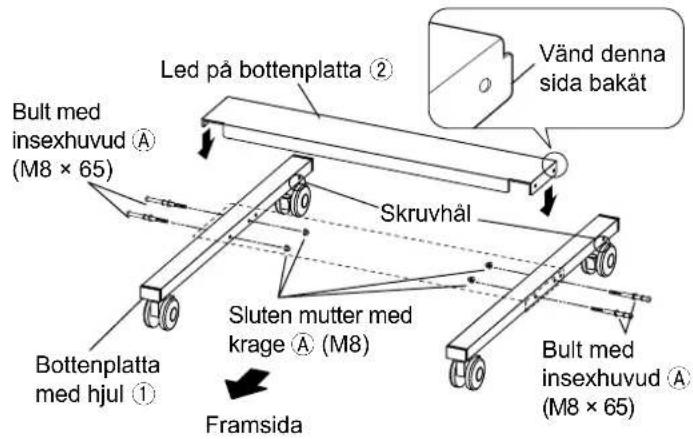

1. Montering av stativets bottenplatta

Förberedelse av sexkantbultarna Ⓐ

Gör i ordning 4 satser insexbultar genom att föra dem genom låsbrickor och planbrickor (M8 x 65).

Vänd bottenplattan så att hjulénär på baksidan, rikta in den med leden ② som visas i figuren till höger och fäst leden med de förberedda sexkantbultarna Ⓐ (M8 × 65) och slutna muttrar med krage Ⓐ.

(Åtdragningsmoment: 8 till 10 N•m)

Led på bottenplatta ② Bult med insexhuvud Ⓐ (M8 × 65) Skruvhål Sluten mutter med krage Ⓐ (M8) Bolt med insexhuvud Ⓐ (M8 × 65) Bottenplatta med hjul ① Framsida Vänd denna sida bakåt

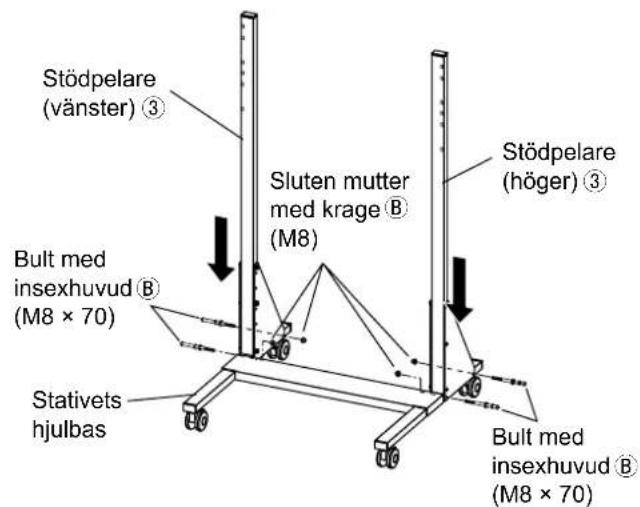

2. Montering av stödpelarna

Förberedelse av insexbultar Ⓑ

Gör i ordning sex satser genom att trä på låsbrickor och planbrickor på insexbultar (M8 x 70).

Vänd stödpelare (vänster/höger) så att märkningarna "L" respektive "R" är inåt, och för in bottenplattorna ovanifrån i baksidan av stativets hjulbas. Fäst tillfälligt stödpelarna (vänster/höger) ③ med de förberedda insexbultarna Ⓑ (M8 x 70) och slutna muttrarna med kragar Ⓑ.

Stödpelare (vänster) ③ Sluten mutter med krage B (M8) Stödpelare (höger) ③ Bult med insexhuvud B (M8 × 70) Stativets hjulbas Bult med insexhuvud B (M8 × 70)

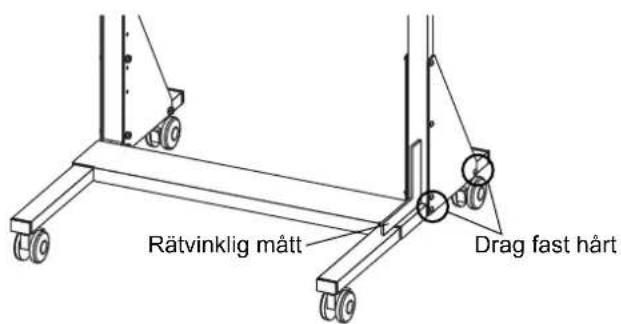

3. Vinkeljustering och fästning av stödpelarna

Justera stödpelarna (vänster/höger) så att de är vinkelräta mot hjulbasen. Drag åt de fyra insexbultarna ^® som tillfälligt har hållit fast stödarmarna.

(Åtdragningsmoment: 8 till 10 N·m)

Rätvinklig mått Drag fast hårt

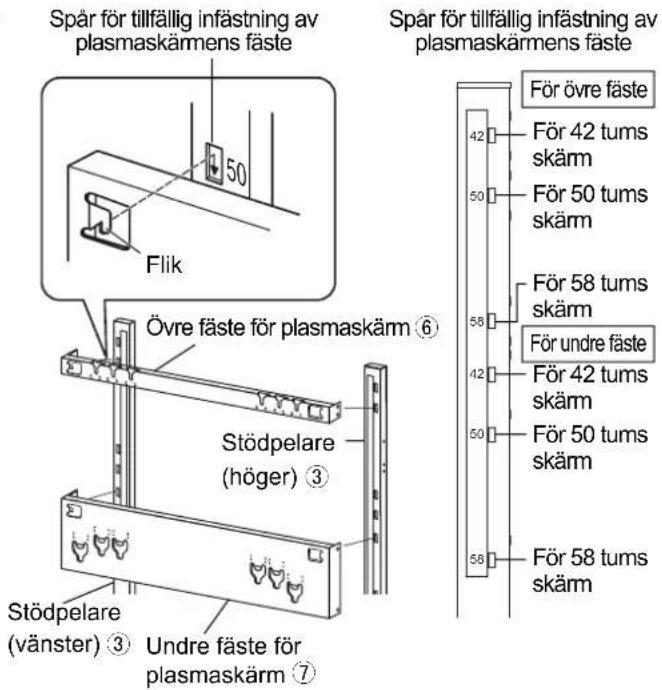

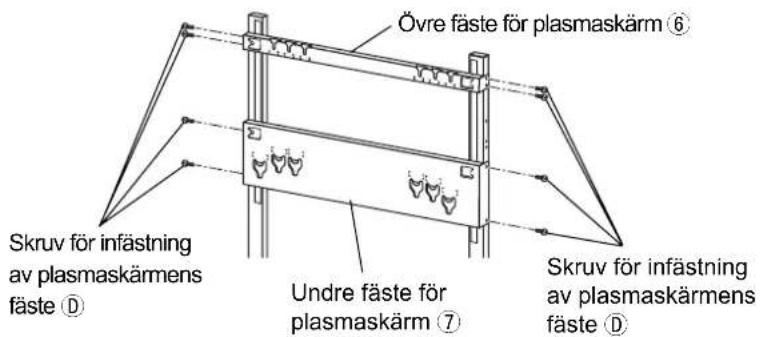

4. Montering av fästen för plasmaskärmen (övre/undre)

- Fästenas placering beror på storleken för den plasmaskärm som ska monteras. (Figuren till höger visar placeringen för en 50 tums TV.)

① Häng plasmaskärmens övre fäste® i spåren på vänster och höger stödpelarna. Fäst med fyra fästskruvar för plasmaskärmens fästvinkel ① från sidan.

(Åtdragningsmoment: 2 till 3 N•m)

* Se figuren till höger för fästenas placering.

② Häng plasmaskärmens undre fäste ^7 i spåren på vänster och höger stödpelarna. Fäst med fyra fästskruvar för plasmaskärmens fästvinkel ^8 från sidan.

(Åtdragningsmoment: 2 till 3 N•m)

* Se figuren till höger för fästenas placering.

Spår för tillfällig infästning av plasmaskärmens fäste Flik Övre fäste för plasmaskärm ⑥ Stödpelare (höger) ③ Stödpelare (vänster) ③ Undre fäste för plasmaskärm ⑦ Spår för tillfällig infästning av plasmaskärmens fäste För övre fäste 42 För 42 tums skärm 50 För 50 tums skärm 58 För 58 tums skärm För undre fäste 42 För 42 tums skärm 50 För 50 tums skärm 58 För 58 tums skärm

Övre fäste för plasmaskärm ⑥ Skruv för infästning av plasmaskärmens fäste ① Undre fäste för plasmaskärm ⑦ Skruv för infästning av plasmaskärmens fäste ⑦

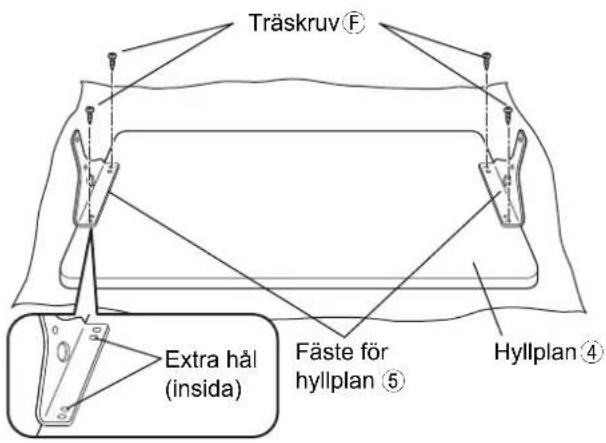

5. Förberedelse av hyllplanet

Vänd hyllplanets ④ omålade sida (bakre sidan) uppåt och lägg den på en mjuk trasa eller dylikt. Rikta in hålen i hyllplanet med åsarna på hyllplanets två fästen ⑤ och fäst dem med fyra träskruvar F genom de utvändiga hålen.

(Åtdragningsmoment: 1 till 1,2 N·m)

* Dra inte åt träskruvarna för mycket för att undvika att de slirar. Om en skruv inte fäster bör du använda reservhålen.

Träskruv® Extra hål (insida) Fäste för hyllplan ⑤ Hyllplan ④

6. Inpassning av hyllplanet

- Hyllplanets placering kan vara antingen 30 eller 50 cm över golvet. Figuren visar ett exempel på placering i övre läget (50 cm över golvet).

① Vänd det klargjorda hyllplanet så att varningsskylten är bakåt, rikta in hyllfästets ⑤ skruvhål med de inre hålen på respektive höger och vänster stödpelare ③ och fäst med fyra skruvar för infästning av hyllfäste ④. (Åtdragningsmoment: 2 till 3 N·m)
② Fäst från vänster och höger om stödpelarens utsida med de två klargjorda insexbultarna Ⓑ och slutna muttrar med krage Ⓑ.

(Åtdragningsmoment: 8 till 10 N·m)

Vid montering på den lägre nivån (35 cm över golvet)

① Fäst med två insexbulta® och slutna muttrar med krage ® genom bulthålen på högra och vänstra sidorna på övre nivån (50 cm över golvet).
② Avlägsna det två insexbultarna på vänstra och högra sidorna på den undre nivån.
③ Montera på samma sätt som i procedurerna ① och ② för montering på övre nivån.

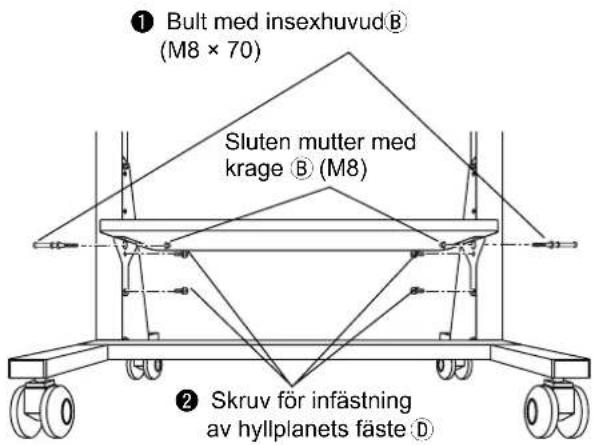

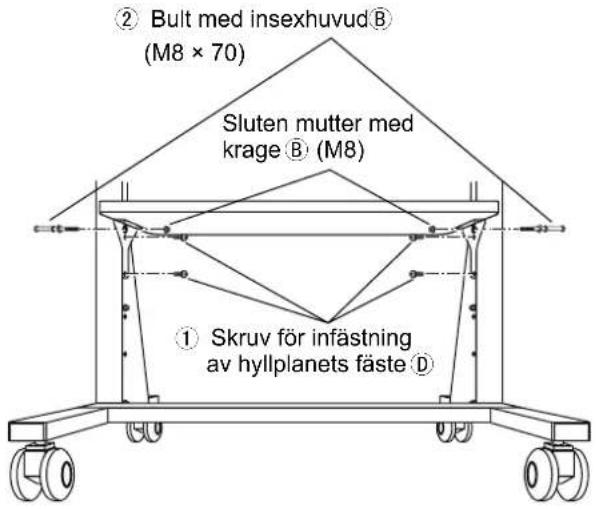

Att ändra hyllplanets höjd

- Ändring av hyllplanets höjd sedan plasmaskärmen installerats kommer att göra stativet ostabilt. Avlägsna plasmaskärmen från det mobila stativet.

② Built med insexhuvud B (M8 × 70) Sluten mutter med krage B (M8) ① Skruv för infästning av hyllplanets fäste D

① Bult med insexhuvud B (M8 × 70) Sluten mutter med krage B (M8) ② Skruv för infästning av hyllplanets fäste D

2. Förberedea plasmaskärmen

Fästa isoleringsdistanser

① Placera plasmaskärmens frontyta på ett rent tyg som inte har någon smuts eller främmande föremål på sig, och följ proceduren nedan.
Om plasmaskärmen har några utstickande delar, se till så att du inte skrapar eller skadar dem.

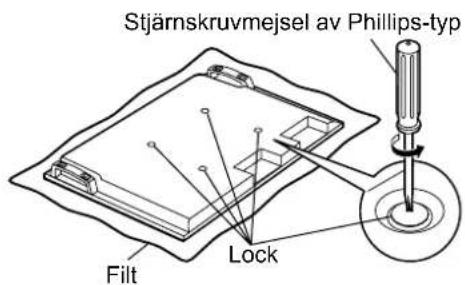

② Ta bort de fyra skydden från plasmaskärmen med en stjärnskruvmejsel (Phillips).

Anm.

Spara skydden som tagits bort på en säker plats.

(De kommer att behövas om du använder piedestalen.)

③ Använd den medföljande inexnyckeln ① och sätt fast tillbehörsdelarna © (fyra försänkta insexskruvar, kupade tandbrickor och isoleringsdistanser) på de ställen där skydden tagits bort som visas på bilden till höger.

(Åtdragningsmoment: 3 till 4 N•m)

Stjärnskruvmejsel av Phillips-typ Filt Lock

Filt ①

Tillbehörsdelar ©

3. Montering på stativet

Anm.

Lås hjulen innan du passar in plasmaskärmen.

Låsning och upplåsning av hjulen

Hjulen lästa

Tryck på spakens nederdel

Hjulen olåsta

Tryck på spakens överdel

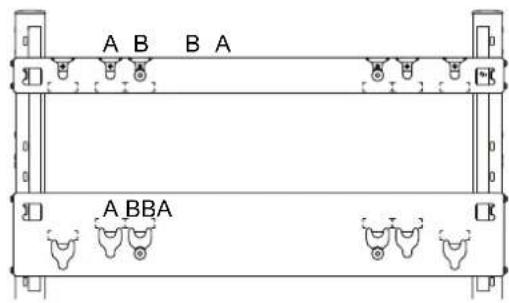

A B B A A BBA

Markering A: 58 tum

Markering B: 42/50 tum

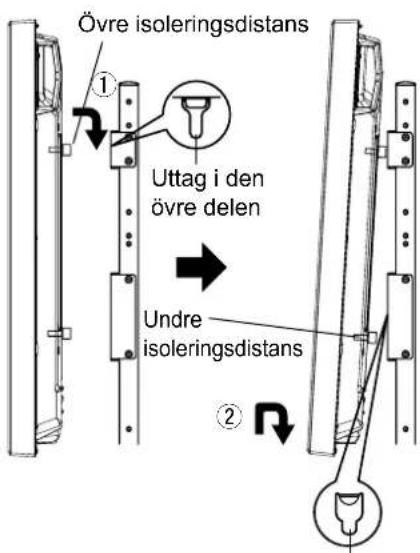

1. Montering av plasmaskärm

① Haka fast de övre isoleringsdistanserna i plasmaskärmen i det flyttbara stativet och sänk försiktigt ner plasmaskärmen på på plats.
② Lyft plasmaskärmen något och för in de nedre isoleringsdistanserna i det flyttbara stativets nedre hål och dra sedan plasmaskärmen rakt ner och på plats.

Observera

Om plasmaskärmen lyfts för högt kommer den att falla med möjlig personskada som följd.

Övre isoleringsdistans ① Uttag i den övre delen Undre isoleringsdistans ②

Häl i den undre delen

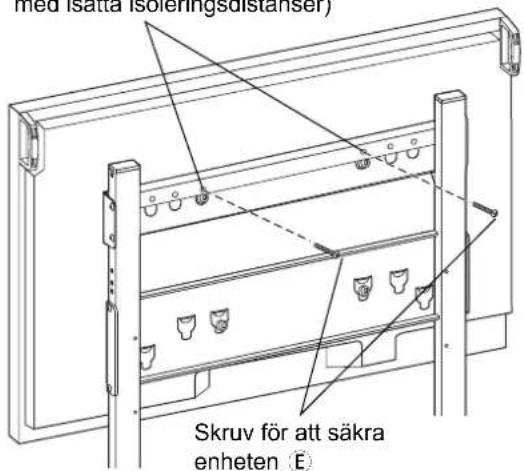

2. Infästning av plasmaskärmen

Dra fast det två fästskruvarna i plasmaskärmens över fäste ⑥.

(Åtdragningsmoment: 1,5 till 2 N·m)

Anm.

Se till att du drar åt fästskruvarna för infästning av enhet Ⓔ på vänster och höger sida för att förhindra att plasmaskärmen lossnar.

Hål för enhetens infästning (Använd skruvhålen över uttagen med isatta isoleringsdistanser)

med isatta isoleringsdistanser) Skruv för att säkra enheten Ⓔ

4. Inställning och kabeldragning till anslutna enheter

① Sätt de fem klämmorna® valfritt i de sex fästhålen för klämmor på baksidan av vänster och höger stödpelare så sätt att kabeldragningen förenklas. Drag kablarna som visas på figuren.
② Fäst täckdekaler ^1 över oanvända reservhål på stödpelarnas sidor och baksidor liksom på andra ställen.

Anm.

Bunta inte ihop anslutningskablar och nätkabel.

Klämma Ⓔ Nätkabel och olika kablar Täckdekaler Ⓔ Nätkabel och olika kablar

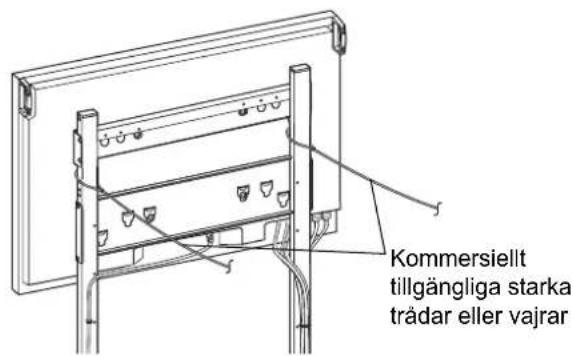

5. Att hindra enheten från att ramla

För att förhindra att plasmaskärmen faller omkull bör vänster och höger stödpelare säkras med stark tråd eller vajer utan slack mellan plasmaskärmens övre respektive undre fästen och kraftiga pelare eller väggar. (Använd kommersiellt tillgänglig tråd eller vajer för att förhindra att enheten ramlar.) Avståndet mellan pelaren eller väggen och plasmaskärmens baksida måste vara mindre än 1 meter.

Kommersiellt tillgängliga starka trådar eller vajrar

[Använd alltid tipp-/fallskyddstillbehören som säkerhet]

Utrustningen kan välta vid en jordbävning od. Använd därför alltid tipp-/fallskyddstillbehören.

* Detaljerna i detta avsnitt visar hur skador som kan orsakas när denna utrustning välter eller faller till följd av en jordbävning. Tipp-/fallskyddstillbehören kan emellertid inte garantera absolut skydd i alla jordbävningssituationer.

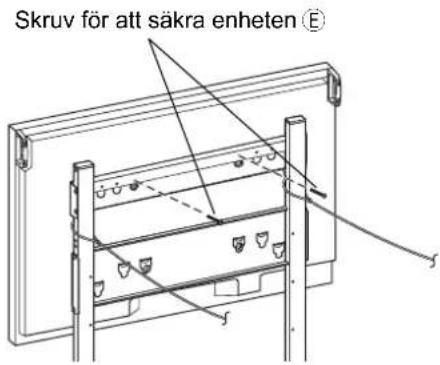

Att ta plasmaskärmen

① Avlägsna det två fästskruvarna för enhet på plasmaskärmens övre fäste vid det flyttbara stativet.
② Avlägsna snöret eller vajern för att förhindra att enheten ramlar.
③ Lossa strömsladden och alla kablar som ansluter plasmaskärmen till de andra enheterna.

④ Samtidigt som du lyfter upp plasmaskärmens underkant, drar du plasmaskärmen utåt mot dig.
⑤ Efter att de undre isoleringsdistanserna avlägsnats, fortsätt lyfta upp plasmaskärmen och avlägsna den.

Skruv för att säkra enheten Ⓔ

③ ① ② Isoleringsdistans
