ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Viera TX-LR47ET5 PANASONIC

DVB / Деректерді тарату / IPTV функциялары жөніндегі ескертпе

• Бұл теледидар DVB-T / T2 (MPEG2 және MPEG4-AVC(H.264)) жердегі сандық қызметтердің және DVB-C (MPEG2 және MPEG4-AVC(H.264)) сандық кабельдік қызметтердің стандарттарына (тамыз, 2011 ж.) сәйкес жасалған. DVB-T / T2 қызметтерінің аймағыңыздағы қолжетімділігі туралы жергілікті дилерден сұраңыз. Бұл теледидарда DVB-C қызметтерінің қолжетімділігі туралы кабельдік телевизия қызметтерін көрсетушіден сұраңыз.
• Бұл теледидар DVB-T / T2 немесе DVB-C стандарттарына сәйкес келмейтін сигналмен дұрыс жұмыс істемеуі мүмкін. • Мүмкіндіктердің барлығы бірдей елге, аймаққа, таратушыға, қызмет жеткізушіге және желілік ортаға байланысты қолжетімді болмайды.
• CI модульдерінің барлығы бұл теледидармен тиісінше жұмыс істей алмайды. Қолжетімді CI модульдері туралы қызмет жеткізушісінен кеңес алыңыз.
• Бұл теледидар қызмет жеткізушісі мақұлдамаған CI модулімен дұрыс жұмыс істей алмауы мүмкін.
• Қызмет жеткізушісіне байланысты қосымша ақы алынуы мүмкін.
• Болашақтағы қызметтермен үйлесімділігіне кепілдік берілмейді.
• Қолжетімді қызметтер туралы ең соңғы мәліметті келесі веб-сайттан қараңыз. (Тек ағылшын тілінде) http://panasonic.jp/support/global/cs/tv/

Тек тік күйінде тасымалдаңыз

Panasonic компаниясы басқа өндірушілер жасаған сыртқы құрылғылардың жұмысы мен өнімділігіне кепілдік бермейді; басқа өндірушілердің сыртқы құрылғылары жұмысына және/немесе өнімділігіне қатысты жауапкершіліктен немесе залалдардан бас тартамыз.

Бұл өнім AVC патенттік жинағының лицензиясы бойынша жеке және коммерциялық емес мақсатта қолданушы тарапынан (i) бейне файлды AVC стандартына (“AVC бейне”) сай шифрлау және/немесе (ii) жеке және коммерциялық емес әрекет жасайтын тұтынушы арқылы шифрланған және/немесе AVC бейне өнімді ұсыну лицензиясы бар бейне өнім провайдерінен алынған AVC бейне файлдың шифрын бұзу үшін беріледі. Лицензия басқа мақсатқа берілмейді немесе берілген болып есептелмеуі тиіс. Қосымша ақпаратты MPEG LA, LLC компаниясынан алуға болады. Қараңыз: http://www.mpegla.com.

Қорғау класы II Осы нәтиже тұрмыс жағдайда ТВ-бағдарламаны көруге арналған.

Мазмұны

Оқып шығуды ұмытпаңыз

Қауіпсіздік шаралары……4

Пайдаланушыға арналған қысқаша нұсқаулық

Керек жарақтар / Қосымша керек жарақтар……6 Басқару элементтерін анықтау……9 Негізгі қосылым……11 Автонастройка……1.

Теледидарыңызды қызықтаңыз!

"VIERA Connect" қызметін пайдалану ……18 Теледидар көру ……19 Теледидар нұсқаушысын пайдалану ……23 Телемәтінді көру ……25 Сыртқы материалдарды қарау ……27 ЗД суреттерін көру ……29 VIERA TOOLS функциясын пайдалану жолы ……33 Мәзір функцияларын пайдалану әдісі ……34

Жетілдірілген

"Меню установок" мәзірінен қайта реттеу……43 Арналарды реттеу және өңдеу……45 Балалардың пайдалануын шектеу құлпы……49 Әдеттегі интерфейсті пайдалану……50 Жіберілу күйінде……51 Теледидар бағдарламалық жасақтамасын жаңарту……52 Теледидарға компьютер экранын шығару……53 Қосымша сурет параметрлері……54 Медиа ойнатқышты пайдалану……55 Желілік қызметтерді пайдалану (DLNA / VIERA Connect)……64 Link функциялары (Q-Link / VIERA Link)……7. Сыртқы жабдық……82

Басқалары

Техникалық мәліметтер……85 Жиі қойылатын сұрақтар……93 Техникалық қызмет көрсету……96 Лицензия……96 Техникалық сипаттамалар……97

Қауіпсіздік шаралары

Абайлаңыз

Электр шнуры мен оның ашасын қолдану

• Электр ашасын розеткаға толығымен кіргізіңіз. (Егер электр шнурының ашасы бос болса, қызу пайда болып, өрттің шығуы мүмкін.)
• Электр ашасын оңай қолдануға болатынына көз жеткізіңіз. Желілік штепсельді дымқыл қолдарыңызбен ұстамаңыз. Бұл ток соғуына әкелуі мүмкін.
• Осы теледидардың ток сымынан басқа ток сымдарын пайдаланбаңыз. Өрт шығуына немесе ток соғуына себеп болуы мүмкін. • Куат шнурын зақымдамаңыз, зақымдалған сым өртке немесе ток соғуына әкелуі мүмкін. • Теледидарды шнуры розеткаға жалғаулы күйінде жылжытпаңыз.
• Шнурға ауыр зат қоймаңыз немесе шнурды ыстық заттың жанына қоймаңыз.
• Шнурды шатастырмаңыз, оны қатты бүктемеңіз немесе созбаңыз.
• Шнурдан тартпаңыз. Ажыратқышты ажыратқан кезде шнурдың ашасынан ұстаңыз.
• Зақымдалған шнурды, ашаны немесе розетканы пайдаланбаңыз.
• Теледидардың қуат шнурының зақымдалмауын қамтамасыз етіңіз.

Егер сіз қандай да бір ақауды байқасаңыз, электр шнурының ашасын бірден суырып алыңыз!

• Бұл теледидар мыналар үшін арналған:

• Үстел үстінде пайдалану

Қақпақтарды ашпаңыз және ЕШҚАШАН теледидарды өз бетіңізше өзгертпеңіз

Жоғары кернеу бар компоненттер ауыр ток соғуына әкелуі мүмкін. Артқы қақпақты алмаңыз, өйткені оны алғанда ток жүретін бөліктер ашық қалады. - Оның ішінде пайдаланушы жөндейтін бөліктер жоқ. - Теледидарды тексертіп, реттеп немесе жергілікті Panasonic дилеріне жөндетіп алыңыз.

Теледидарды күн сәулесінің тікелей түсуінен және басқа жылу көздерінен аулақ ұстаңыз

- Теледидарды күн сәулесінің тікелей түсуінен және басқа жылу көздерінен аулақ ұстаңыз.

Өрттің алдын алу үшін шамдарды немесе басқа ашық от көздерін әрқашан теледидардан аулақ ұстаңыз

Жаңбырдың астына немесе аса дымқыл жерге қоймаңыз

• Токтың соғуы немесе өртке алып баруы мүмкін зақымданудың алдын алу үшін, бұл теледидарды жаңбырдың астына немесе аса дымқыл жерге қоймаңыз.
• Бұл теледидар су тамшылайтын немесе шашырайтын жерде және ішінде сұйықтық бар заттың астында тұрмасын, мысалы, құмыра теледидардың үстінде немесе астында тұрмауы керек.

Теледидар ішіне бөтен заттар қоймаңыз.

- Заттардың теледидар ішіне ауа кіретін тесіктер арқылы түсуіне жол бермеңіз, өйткені бұл өртке немесе ток соғуына әкелуі мүмкін.

Теледидарды қиғаш немесе тұрақсыз жерге қоймаңыз және теледидардың тұғырының шетінен ілініп тұрмауын қадағалаңыз.

- Теледидардың құлауы немесе аударылып түсуі мүмкін.

Тек арнаулы тұғырды / бекіту жабдығын пайдаланыңыз.

Рұқсат етілмеген негізді немесе басқа керек-жарақтарды пайдалану теледидарды тұрақсыз етіп, зақым келтіруі мүмкін. Жергілікті Panasonic дилерінен орнатып беруді сұрауды ұмытпаңыз. - Рұқсат етілген негіздерді (7-бет) / Қабырғаға ілетін кронштейнді (6-бет) пайдаланыңыз.

Балалардың SD картаны немесе қауіпті бөліктерді ұстауына жол бермеңіз.

• Басқа да ұсақ заттар сияқты SD картаны балалар жұтып қоюы мүмкін. Қолданып болғаннан кейін SD картаны дереу алып, балалар жете алмайтын жерде сақтаңыз.
• Бұл өнімде қауіпті бөлшектер болады, олармен жас балалардың байқаусызда тыныс алуы немесе жұтып қоюы мүмкін. Бұл бөлшектерді жас балалардың қолы жетпейтін жерде ұстаңыз.

Радиотолқындар

• Теледидарды медициналық мекемелерде немесе медициналық жабдықтар бар орындарда пайдалануға болмайды. Теледидардан шығатын радиотолқындар медициналық жабдыққа кедергі келтіруі және дұрыс жұмыс істемеу нәтижесінде қайғылы оқиғаларға әкелуі мүмкін.
• Теледидарды қандай да бір автоматты басқару жабдығы, мысалы, автоматты есіктер немесе өрт дабылдары жанында пайдалануға болмайды. Теледидардан шығатын радиотолқындар автоматты басқару жабдыққа кедергі келтіруі және дұрыс жұмыс істемеу нәтижесінде қайғылы оқиғаларға әкелуі мүмкін. Жүрек ынталандырғышыңыз бар болған жағдайда қашықтықты ендірілген сымсыз жергілікті желі бөлімінен кемінде 22 см етіп ұстаңыз. Радио толқындар жүрек ынталандырғыш жұмысына кедергі келтіруі мүмкін.
• Кірістірілген сымсыз жергілікті желіні бөлшектеуге немесе қандай да бір жолмен өзгертуге болмайды.

Сақтаныңыз

Теледидарды тазалағанда, шнурдың ашасын алып тастаңыз

- Қуат алған теледидарды тазалаудан электр тогы соғуы мүмкін.

Теледидар ұзақ уақыт бойы пайдаланылмаса, желілік штепсельді қабырға розеткасынан алыңыз

Желілік штепсель розеткаға қосылып тұрғандықтан, теледидар өшірулі тұрғанның өзінде аздап электр қуатын пайдаланады.

Дауысын құлаққаптан қатты шығарып тыңдамаңыз

- Қатты зақым келтіруі мүмкін.

Дисплей панеліне қатты күш немесе соққы қолданбаңыз

- Бұл жарақатқа әкелетін зақым келтіруі мүмкін.

Артқы ауа кіретін тесіктерді жауып қоймаңыз

• Электрондық компоненттердің істен шығуын болдырмау үшін тиісті желдету маңызды. Желдетуге желдету тесіктерін газеттер, дастархандар және перделер сияқты заттармен жабу арқылы кедергі жасамау керек.
• Тіпті шкаф ішіне немесе сөрелер арасына қойылғанда да, теледидардың айналасында кемінде 10 см саңылау қалдыру ұсынылады.
• Негізін пайдаланған кезде, теледидардың түбі мен теледидар орнатылатын беттің арасынан орын қалдырыңыз.
• Егер негіз пайдаланылмаса, теледидардың астындағы желдету тесіктері бітелмегенін тексеріңіз.

Ең аз арақашықтық

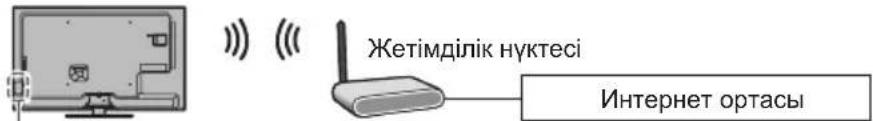

Кірістірілген сымсыз жергілікті желі

• Кірістірілген сымсыз жергілікті желіні пайдалану үшін қатынас нүктесін алу қажет. • Пайдалану құқықтарыңыз жоқ қандай да бір кірістірілген сымсыз жергілікті желіге (SSID *) қосылу үшін кірістірілген сымсыз жергілікті желіні пайдалануға болмайды. Мұндай желілер іздеу нәтижелерінде тізімделуі мүмкін. Алайда оларды пайдалану заңсыз кіру ретінде қарастырылуы мүмкін. *SSID - бұл белгілі бір сымсыз желіні анықтау үшін пайдаланылатын атау.
• Кірістірілген сымсыз жергілікті желіні жоғары температураларға, тікелей күн сәулесіне немесе ылғал әсеріне қалдыруға болмайды. - Радиотолқындар арқылы жіберілетін деректер бөгелуі және бақылануы мүмкін.
• Кірістірілген сымсыз жергілікті желі 2,4 ГГц және 5 ГГц жиілік диапазондарын пайдаланады. Радиотолқын кедергісінен пайда болатын ақаулықтарды болдырмау үшін, басқа кірістірілген жергілікті желіні пайдаланған кезде, теледидарды басқа сымсыз жергілікті желі құрылғыларынан, микротолқынды пештерден, ұялы телефондардан және 2,4 ГГц және 5 ГГц сигналдарын пайдаланатын құрылғылардан алыс ұстаңыз.
• Статикалық электр тогына байланысты шу орын алған кезде, теледидар құрылғыны қорғау үшін жұмысын тоқтатуы керек. Желілік қуатты қосу/өшіру қосқышы арқылы теледидарды өшіріңіз, содан соң оны қайтадан қосыңыз.
• Сымсыз кірістірілген жергілікті желі және қатынас нүктесі туралы қосымша мәліметтер келесі веб-сайтта болуы мүмкін. (Тек ағылшын тілінде) http://panasonic.jp/support/global/cs/tv/

Қашықтан басқару пульті

N2QAYB000752

Батареялар Қашықтан басқару пультіне арналған (2)

Тұғыр

→ (7-бет)

3D көзілдірігі (4) → (29-бет) Пайдалану нұсқаулары Кепілдік

Терминал адаптерлері

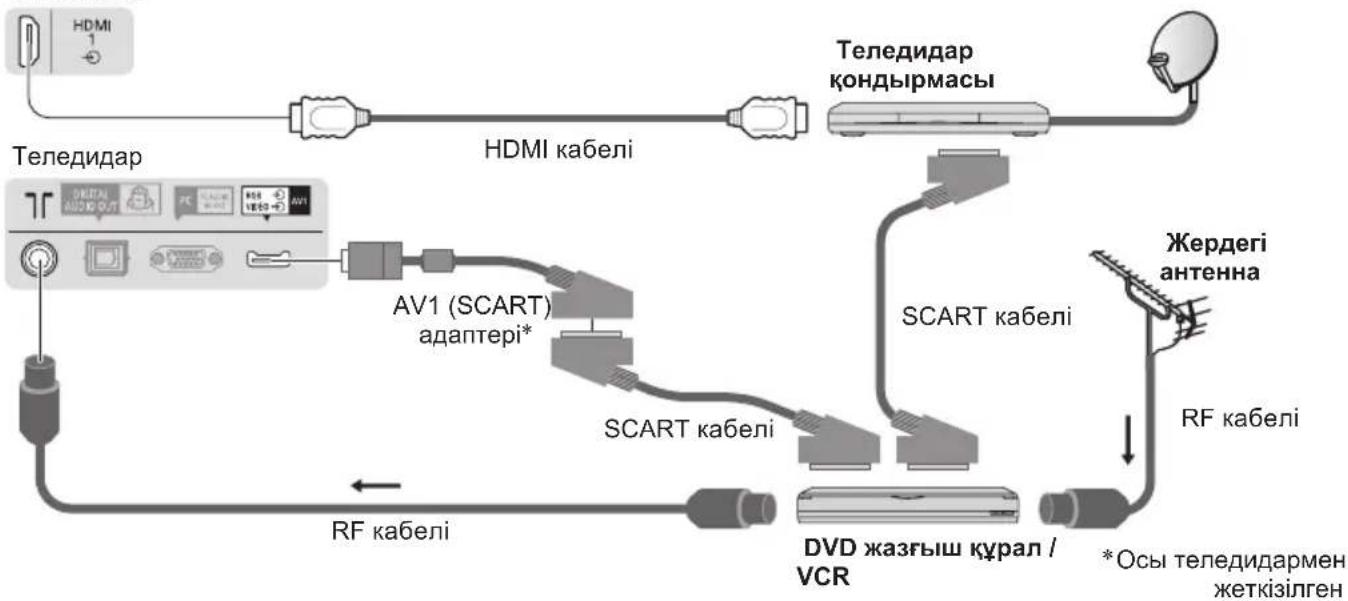

• AV1 (SCART) адаптері

→ (12-бет)

• AV2 (COMPONENT / VIDEO) адаптері → (82, 83-беттер)

• Керек-жарақтар бірге орналаспауы мүмкін. Оларды байқаусызда лақтырып тастамаңыз.
• Бұл өнімде қауіпті бөлшектер (пластикалық қапшықтар сияқты) болады, олармен жас балалардың байқаусызда тыныс алуы немесе жұтып қоюы мүмкін. Бұл бөлшектерді жас балалардың қолы жетпейтін жерде ұстаңыз.

Қосымша керек-жарақтар

Ұсынылған қосымша керек-жарақтарды сатып алу үшін жергілікті Panasonic дилеріне хабарласыңыз. Қосымша мәліметтер алу үшін қосымша керек-жарақтар нұсқаулығын оқыңыз.

Қабырғаға ілетін кронштейн

Ұсынылған қабырғаға ілетін кронштейнді сатып алу үшін жергілікті Panasonic дилеріне хабарласыңыз.

- Қабырға кронштейніне бекітуге арналған саңылаулар

Бұранда тереңдігі:

ең азы 10 мм

ең көбі 14 мм

Диаметрі: М6

Теледидарды қабырғаға ілетін кронштейнге бекітуге арналған бұранда (теледидармен бірге берілмейді)

(Шетінен қарау)

Теледидардың артқы жағы

TX-LR32ET5

a: 200 мм

b: 200 мм

• TX-LR42ET5 / TX-LR47ET5 / TX-LR55ET5

a: 400 мм

b: 400 мм

Абайланыз

• Panasonic кронштейнін пайдаланбау немесе теледидарды өз бетінше бекіту тұтынушының тәуекелі бойынша жасалады. Әрқашан білікті техникалық маманнан орнатуды сұраңыз. Дұрыс емес орнатқанда, жабдық құлап, жарақат алуға және өнімнің зақымдалуына әкелуі мүмкін. Теледидарды кәсіби орнатушының орнатпауынан болған кез келген зақым кепілдікті жояды.
• Кез келген қосымша керек-жарақтарды немесе қабырға кронштейндерін пайдаланғанда, әрқашан берілген нұсқауларды толығымен орындаңыз.
• Теледидарды тікелей төбе шамдарының (мысалы, прожекторлар немесе галоген шамдары) астында бекітпеңіз. Олар әдетте көп жылу шығарады. Бұлай істеу пластик корпус бөліктерін деформациялауы немесе зақымдауы мүмкін.
• Кронштейндерді абайлап бекітіңіз. Қабырғаға бекітілетін жабдықты қабырға ішінде металмен жерге қоспау керек. Әрдайым кронштейнді бекітпестен бұрын қабырғада электр сымдары немесе құбырлары жоқ екенін тексеріңіз. Жарақаттану және құлаудың алдын алу үшін теледидарды ұзақ уақыт бойы пайдаланбайтын болсаңыз, оны тұғырдан шешіп алыңыз.

3D көзілдірігі

• TY-EP3D10EB (1 бума 2 көзілдірікті қамтиды)

Байланыс камерасы

- TY-CC20W

• Егер 3D көзілдірігін қосымша сатып алғыңыз келсе, бұл опция керек-жарағын сатып алыңыз. • Пассив 3D үшін Panasonic 3D көзілдірігін пайдаланыңыз.
• Косымша мәлімет алу үшін (тек ағылшынша): http://panasonic.net/avc/viera/3d/eu.html

Бұл камераны VIERA Connect (18, 73-бет) жүйесінде пайдалануға болады.

Елге байланысты бұл қосымша керек-жарақтар жоқ болуы мүмкін. Толық мәлімет үшін жергілікті Panasonic дилеріне хабарласыңыз.

Қашықтан басқару пультінің батареяларын орнату / шығару

1

2

• Дұрыс салмаудан батареяның ағуы, тот басуы мүмкін, нәтижесінде қашықтан басқару пульті бұзылады.
• Ескі және жаңа батареяларды бірге қолданбаңыз.
• Тек бірдей немесе баламалы түрімен ауыстырыңыз. Әр түрлі батареяларды (мысалы, сілтілі және марганецті батареяларды) араластырмаңыз.
• Зарядталмалы (Ni-Cd) батареяларды пайдаланбаңыз. • Батареяларды жақпаңыз немесе сындырмаңыз.
• Батареяларды күннің көзі, өрт немесе сондай сияқты жоғары ыстыққа шығармаңыз. • Батареялардың дұрыс тасталғанына көз жеткізіңіз.
• Батареяларды дұрыс ауыстырылғанына көз жеткізіңіз. Егер батарея дұрыс орнатылмаса, жарылыс және өрт қаупі бар.
• Қашықтан басқару пультін бөлшектеуші немесе өзгертуші болмаңыз.

Тұғырды бекіту / шығару

Абайлаңыз

Тұғырды бөлшектеп шашпаңыз немесе өзгертпеңіз.

• Әйтпесе теледидардың құлап, зақымдануы мүмкін, нәтижесінде адамды жарақаттауы мүмкін.

Сақтаныңыз

Осы теледидармен бірге жеткізілген тұғырды ғана пайдаланыңыз.

• Әйтпесе теледидардың құлап, зақымдануы мүмкін, нәтижесінде адамды жарақаттауы мүмкін.

Бүлінген немесе физикалық түрде зақымданған жағдайда, тұғырды пайдаланбаңыз.

- Егер сіз тұғырды физикалық зақымданған түрде пайдалансаңыз, адамды жарақаттауы мүмкін. Жергілікті Panasonic дилеріне дереу хабарласыңыз.

Орнату кезінде барлық бұрандалардың мықтап тартылғанына көз жеткізіңіз.

- Егер жинағанда бұрандалардың дұрыс тартылғанына көз жеткізу үшін жеткілікті күтім берілмесе, тұғырдың теледидарды ұстауға күші жетпейді, нәтижесінде ол құлап, зақымдануы және адамды жарақаттауы мүмкін.

Теледидардың құлап түспейтіндігіне көз жеткізіңіз.

- Теледидар соққыланғанда немесе балалар тұғырдың үстіне шыққан жағдайда теледидар құлап, адамды жарақаттауы мүмкін.

Теледидарды орнату және орнынан қозғау үшін екі немесе одан да көп адам қажет.

- Екі немесе одан да көп адам болмаған кезде теледидар құласа, адамды жарақаттауы мүмкін.

Тұғырды теледидардан шығарған кезде тек көрсетілген процедураға сәйкес әрекет етіңіз. → (8-бет)

- Әйтпесе теледидар және / немесе тұғыр құлап, зақымдануы мүмкін, нәтижесінде адамды жарақаттауы мүмкін.

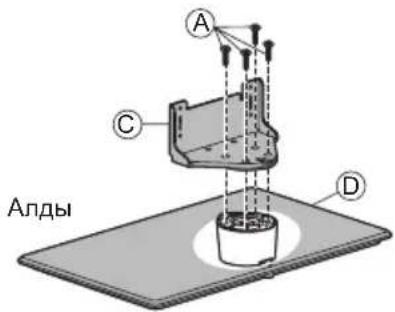

A Бекіткіш буранда (4) M5 × 15

B Бекіткіш буранда (4) M4 × 25 © Кронштейн

• TBL5ZA32911 (TX-LR32ET5) - TBL5ZA32921 (TX-LR42ET5, TX-LR47ET5, TX-LR55ET5)

D Heriz

Кронштейнді © негізге Ⓓ мықтап бекіту үшін бекіткіш бурандаларды 📂 пайдаланыңыз.

• Барлық бурандалардың мықтап тартылғанына көз жеткізіңіз.
• Жинақ бурандаларын қисық бұрау буранданың ирек оймасына зақым келтіреді.

Мықтап тарту үшін бекіткіш бұрандаларды Ⓗ пайдаланыңыз.

• Алдымен төрт бекіткіш бұранданы бос етіп тартыңыз, сонан соң мықтап бекіту үшін оларды қатты тартыңыз. • Жұмысты көлденең және тегіс бетте орындаңыз.

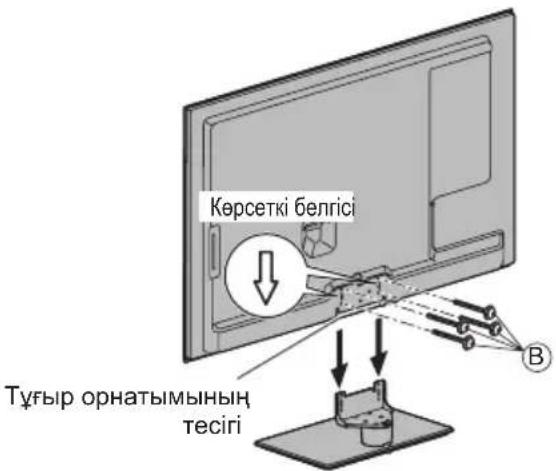

Тұғырды теледидардан шығарып алу

Қабырғаға ілетін кронштейнді пайдаланғанда немесе теледидарды қайта ораған кезде тұғырды міндетті түрде келесі әдіспен шығарып алыңыз.

1 Бекіткіш бурандаларды Ⓑ теледидардан шығарып алыңыз. 2 Тұғырды теледидардан шығарып алыңыз. 3 Бекіткіш бурандаларды Ⓐ кронштейннен шығарып алыңыз.

Панельді қажетті бұрышпен орналастыру

- Толық бұрылыс ауқымына ешқандай заттарды қоймаңыз.

(Жоғарыдан көрінісі)

Теледидардың құлап кетуін алдын алу

Құлап кетуді алдын алатын бұранда тесігі мен бұранданы пайдаланып, тұғыр негізін орнату бетіне қауіпсіз бекітіңіз.

- Тұғыр бекітілетін орын қалың әрі қатты материалдан жасалған болу керек.

Бұранда (жабдықталмаған)

Диаметрі

Ұзындығы: 25 - 30 мм

Бұранда тесігі

Қашықтан басқару пульті

1 Қуат режимін қосу / өшіру қосқышы

-Теледидарды қосады немесе өшіреді.

2 3D түймесі (30-бет)

• 2D және 3D арасында көру режиміне ауыстырады.

3 [Бас мәзір] → (34-бет)

- Сурет, Дыбыс, Желі, Таймер және Орнату мәзірлеріне кіру үшін басыңыз.

4 Аспект (22-бет)

• Арақатынас өлшемін өзгертеді.

5 Ақпарат → (20-бет)

- Арна және бағдарлама туралы ақпаратты бейнелейді.

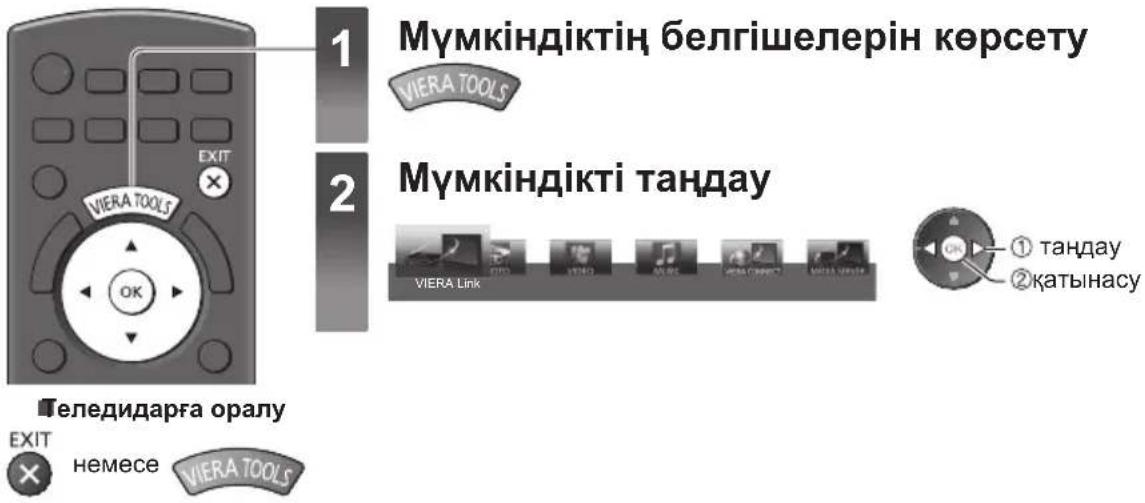

6 VIERA TOOLS (33-бет)

- Кейбір арнайы мүмкіндік белгішелерін бейнелейді және оңай кіреді.

7 INTERNET ([VIERA Connect]) (18, 73-бет)

• Таңдауларды растайды. - Бағдарламаны жылдам өзгерту үшін арна орындарын жылдам өзгерту. • Арналар тізімін көрсетеді.

- Көру, дыбыс және т.б. үшін жеңіл қосымша параметр.

10 Түрлі түсті түймелер

- Әр түрлі функцияларды таңдауға, жылжытуға және жұмыс істеуге пайдаланылады.

11 Телемәтін → (25-бет)

- Телемәтін режиміне ауыстырып қосады.

12 Субтитрлер → (20-бет)

• Субтитрлерді көрсетеді.

13 Сандық түймелер

• Арна және телемәтін беттерін өзгертеді. • Таңбалар орнатады. - Күту режимінде тұрғанда, теледидарды қосады (1 секундтай басыңыз).

14 Дыбысты өшіру

• Дыбысты өшіреді немесе қосады.

15 Дыбыс деңгейі жоғары / төмен

16 Кіріс режимін таңдау

• TV - DVB-C / DVB-T / Аналогтық режимді ауыстырады. ➞ (19-бет) • AV - кіріс таңдау тізімінен AV кіріс режиміне ауыстырады. ➞ (27-бет)

17 Қоршаған (37-бет)

- Қоршаған дыбыс параметрін қосады.

- Сурет және дыбыс параметрлерін әдепкі деңгейлеріне қалпына келтіріңіз.

19 Exit

20 Теледидар нұсқаушысы →(23-бет)

21 Курсор түймелері

• Таңдау және реттеу.

22 Қайтару

• Алдыңғы мәзірге / бетке қайтарады.

23 Басып түру

- Ағымдағы телемәтін бетін ұстап тұрады (телемәтін режимі). → (25-бет)

24 Индекс (25-бет)

- Телемәтіннің индекстік бетіне қайтарады (телемәтін режимі).

25 Соңғы көрініс → (22-бет)

- Алдыңғы көрген арнаға немесе кіріс режиміне ауыстырып қосады.

26 Жоғары / Төмен арна

27 Мазмұн алу үшін жасалатын әрекеттер, қосылған жабдық, т.б. → (28, 56, 70-бет)

Көрсеткіш / Басқару тақтасы

1 Функция таңдау

• [Дыбыс деңгейі] / [Контраст] / [Жарықтық] / [Түс] / [Айқындық] / [Растрлық фон] (NTSC сигналы) / [Төменгі жиіліктер]* / [Жоғарғы жиіліктер]* / [Баланс] / [Автореттеу] (43, 44-бет) **"Дыбыс мәзірі" мәзіріндегі [Музыка] немесе [Сөз]

2 Арна Жоғары / Төмен, Мән өзгерісі (F түймесін пайдаланғанда), Теледидарды қосу (Күту режимінде түймелердің бірін шамамен 1 секунд басып тұрыңыз)

3 Кіріс күйін өзгертеді

4 Желі қуатын қосу / ажырату құрылғысы

- Ауыстыру үшін ток көзін пайдаланыңыз. Егер сіз теледидарды соңғы рет күту режимінде тұрғанда алыстан басқару арқылы өшірсеңіз, теледидар ток сымын қосу / өшіру қосқышымен қосылғанда күту режимінде болады.

Басқару тақтасы түймесін басқанда (1-4), басқару тақтасының нұсқаулығы экранның оң жағында басылған түймені бөлектеу үшін 3 секундтай көрсетіледі.

5 Қашықтан басқару пультінің сигналын қабылдағыш

- Теледидардың қашықтықтан басқару пультінің сигналын қабылдағыш пен қашықтан басқару пульті арасына заттар қоймаңыз.

6 C.A.T.S. (Контрастты автоматты қадағалау жүйесі) сенсоры

- "Меню изображения" мәзірінде [Режим Эко] [Вкл.] күйіне қойылғанда жарықтықты сезеді. (35-бет)

7 Қуат және жарық диоды

Қызғылт сары (жыпылықтау):

Тікелей ТД Жазу қосылып тұр Қызғылт сары түспен жыпылықтайтын қызыл түс:

- Теледидар қашықтан басқару пультінен пәрмен алған кезде жарық диоды жыпылықтайды.

Экраннан көрсету мүмкіндігін пайдалану - Пайдалану жөніндегі нұсқаулық

Осы теледидарды қолданылатын берілген мүмкіндіктері экранның Дисплей Мәзірінде қол жетімді болады.

Пайдалану жөніндегі нұсқаулық сізге қашықтан басқару пульті арқылы пайдалануға көмектеседі. Мысал: [Звуковое меню]

Пайдалану нұсқаулығы

Мензерді жылжыту / параметрлер ауқымынан таңдау / мәзір элементін таңдау (тек жоғары және төмен) / деңгейлерді реттеу (тек сол және оң жақ)

Реттеулер жасалғаннан кейін немесе опциялар орнатылғаннан кейін Мәзірге қатынасу / параметрлерді сақтау

Алдыңғы мәзірге қайтару

Мәзір құрамынан шығу және қалыпты көру экранына қайтару

Автоматты түрде күту режиміне көшу функциясы

Теледидар келесі жағдайларда автоматты түрде күту режиміне қойылады:

- Ешқандай сигнал қабылданбаса және аналогтық теледидар режимінде 30 минут бойы ешқандай әрекет орындалмаса.

• [Таймер өшіру] Таймер мәзірінде белсенді болады. (21-бет)

• [Авто күту режимі] ішінде таңдалған мерзім үшін ешқандай әрекет болмады (39-бет).

• Бұл функция теледидардан тікелей жазуға әсер етпейді.

Қосылымдар

Суретте көрсетілген сыртқы жабдық пен кабельдер теледидармен бірге берілмеген.

Сымдарды жалғамас немесе ажыратпас бұрын теледидардың токтан ажыратылғанына көз жеткізіңіз.

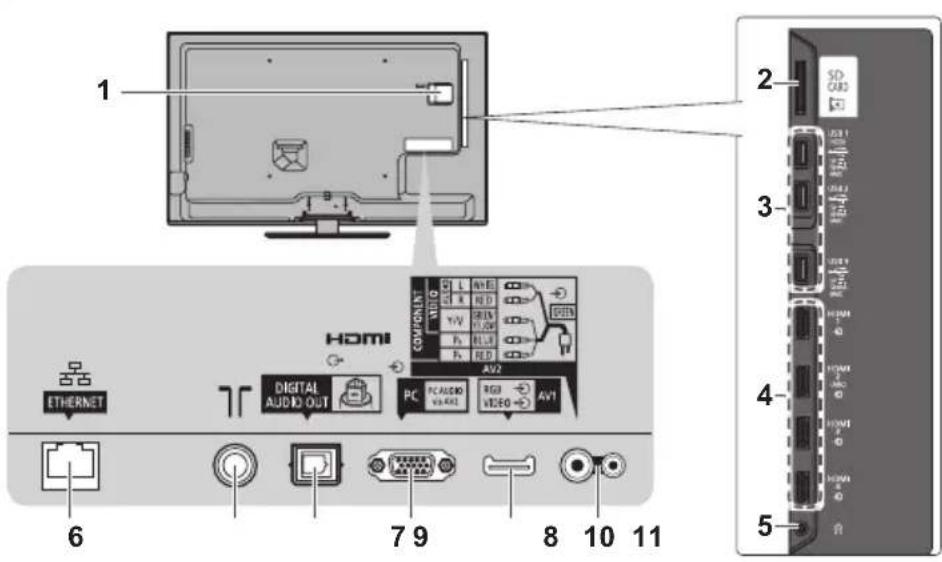

Терминалдар

1 CI саңылауы (50-бет) 2 SD-карта слоты → (55-бет) 3 USB 1 - 3 порты (55, 82-бет) 4 HDMI1 - 4 → (12, 82-бет) 5 Құлақаспап ұясы → (83-бет) 6 ETHERNET → (13-бет)

7 Жер / кабель терминалы (төменде қараңыз) 8 DIGITAL AUDIO OUT → (83-бет) 9 Компьютер терминалы → (82-бет)

10 AV1 (SCART) → (12-бет)

11 AV2 (КОМПОНЕНТ / ВИДЕО) (82, 83-бет)

Қосылымдар

Қуат шнуры және антенна

AV құрылғылар

■ Ойнатқыш / 3D үйлесімді ойнатқыш Теледидар

■ DVD жазғыш құрал / VCR Теледидар

■ DVD жазғыш құралы / VCR жалғау және теледидар қондырмасы Теледидар

Ескертпе

• DVD жазу құралы / бейнемагнитофон қолдау Q-Link үшін теледидардың AV1 терминалына қосыңыз (76-бет). • Q-Link және VIERA Link қосылымы → (74, 75-бет) Жалғанатын жабдықтың да нұсқаулығын оқыңыз. - Теледидарды электрондық жабдықтан (бейне жабдықтан, т.б.) немесе инфрақызыл сенсоры бар жабдықтан алыста ұстаңыз. Әйтпесе сурет / дыбыс бұзылуы мүмкін немесе басқа жабдықтың жұмысына кедергі жасалады. - SCART немесе HDMI кабелін пайдаланған кезде толық оралғанын пайдаланыңыз. - Қосқан кезде терминалдар түрі мен кабель ашасының дұрыс екенін тексеріңіз.

Желі

Желілік қызмет функцияларын (VIERA Connect, т.б.) қосу үшін теледидарды кең ауқымды желілік ортаға қосу керек.

• Егер кең ауқымды желі қызметтері болмаса, көмек үшін сатушыға хабарласыңыз.
• Интернетті сымды қосылым немесе сымсыз қосылымға дайындаңыз. Желілік қосылымды орнату реттеуден кейін басталады (теледидарды бірінші рет пайдаланғанда).

→ (15 - 17-бет)

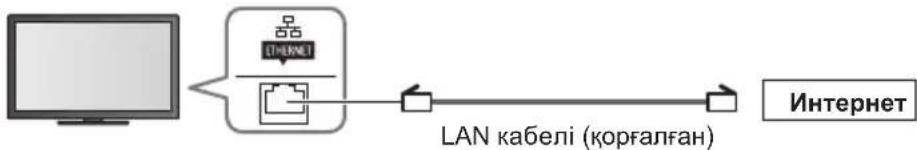

■ Сымды байланыс

Теледидар

• Корғалған айналмалы жүп (STP) LAN кабелін пайдаланыңыз.

■ Сымсыз байланыс

Кірістірілген сымсыз жергілікті желі

Бекіткіш пайдалану

• RF кабелі мен ток сымын бір бума ішіне орамаңыз (кескіннің бұрмалануына әкелуі мүмкін).
• Кабельдерді қажетінше қысқыштармен бекітіп қойыңыз.
• Қосымша керек-жарақтарды пайдаланған кезде, кабельдерді бекіту үшін оның жинау нұсқаулығына жүгініңіз.

Автонастройка

Телеарналарды автоматты түрде іздеу және сақтау.

• Орнатуды жергілікті дилер аяқтаған жағдайда, бұл қадамдар қажет емес.
• "Автонастройка" параметрін бастамас бұрын жалғанған жабдықтың қосылымдары (11 - 13-бет) мен параметрлерін (қажет болса) аяқтаңыз. Жалғанған жабдық туралы қосымша мәлімет алу үшін жабдықтың нұсқаулығын оқыңыз.

Теледидарды желілік розеткаға қосыңыз және іске қосыңыз

Ф/І • Бірнеше секундтан кейін көрсетіледі. • Егер ТД-да жарық көрсеткіші қызыл болып жанса, алыстан басқарудағы Күту режимінің Қосу / Өшіру түймесін 1 секундтай басыңыз.

1

Тілді таңдау

① таңдау ② орнату

2

Еліңізді таңдаңыз

① таңдау ② орнату

3

Реттеу күйін таңдау

① таңдау ② реттеу / реттеуді өткізу

: реттеу (жетімді арналарды іздеу) реттеуді өткізу

5

- "Автонастройка" - телеарналарды іздеп, оларды сақтау. Сақталған арналар мен сұрыпталған арналар тәртібі ел, аймақ, таратушы жүйе және сигнал қабылдау талаптарына байланысты өзгереді.

1 [Настройки сети DVB-C]

① [Начать автонастройку] тандау ② қатынасу

Әдетте [Частота] және [Сетевой ID] параметрлерін [Авто] күйіне орнатыңыз.

Егер [Авто] көрсетілмесе немесе қажет болса, кабельдік телевизия қызметтерін көрсетуші көрсеткен [Частота] және [Сетевой ID] параметрлерін сандық түймелер арқылы енгізіңіз.

2 [Автонастройка DVB-C]

5 Алдын ала орнатылған параметрлерді жүктеу

Егер Q-Link, VIERA Link немесе ұқсас технологиямен (76, 77-бет) үйлесімді жазу құралы қосылса, арна, тіл және ел параметрлері автоматты түрде жазу құралына жүктеледі.

- Егер жүктеу сәтті аяқталмаса, кейінірек орнату мәзірі арқылы жүктеуге болады. ➞ [Жүктеу] (40-бет)

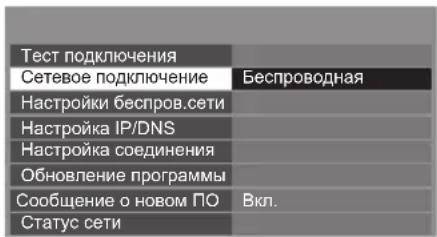

Желілік қосылымды орнату

VIERA Connect сияқты желілік қызмет функцияларын қосу үшін желілік байланысты орнатыңыз, мысалы (18, 64-бет).

• Бұл теледидардың сымсыз кіру нүктелерін қолдамайтынын ескеріңіз. - Орнатуды бастау алдында желілік қосылымдар (13-бет) және желілік орта орнатылғанын тексеріңіз.

Желі түрін таңдау

[Сымды] → "Сымды байланыс" (13-бет) [Сымсыз] → "Сымсыз байланыс" (13-бет)

① таңдау ② қатынасу

- Кейінірек орнату немесе бұл қадамнан өтіп кету

[Кейінірек орнату] немесе таңдаңыз

■ [Сымды]

1. [Авто] таңдау

IP-мекенжайды алу

Қолмен

Қосылымды тексеру

2. Келесі қадамға өту 7

(Екі рет басыңыз)

Автоматты түрде орнату орындалды және желі байланысын тексеру басталады.

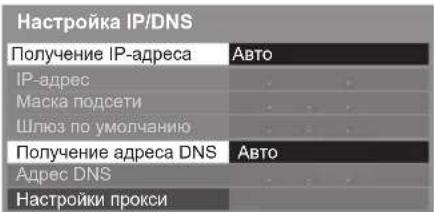

Қолмен орнату үшін [Қолмен] пәрменін таңдаңыз да, әр элементті орнатыңыз.

Толық мәлімет алу үшін → (67-бет)

: орындалды

Тексеру сәтті орындалды және теледидар желіге қосылды.

: орындалмады

Параметрлерді және байланыстарды тексеріңіз. Содан кейін [Қайталау] пәрменін таңдаңыз.

■ [Сымсыз]

Автоматты түрде табылған қатынас нүктелері тізімде көрсетіледі.

1. Қажетті қатынас нүктесін таңдаңыз

Шифрланған қатынас нүктесі

Қатынас нүктелерін қайта іздеу

(көк)

Бөлектелген қатынас нүктесі туралы ақпарат

Қолмен орнату (69-бет)

(сары)

1. Шифрлау кілтін енгізу режиміне кіріңіз

Егер таңдалған қатынас нүктесі шифрланбаған болса, растау экраны көрсетіледі. Шифрланған қатынас нүктесін таңдау ұсынылады.

1. Қатынас нүктесінің шифрлау кілтін енгізіңіз

Сандық түймелердің көмегімен таңбаларды орнатуға болады.

1. Кіру нүктесін орнату аяқталғаннан кейін байланысты тексеріңіз

Байланысты тексеру

Тексеру сәтті орындалды және теледидар желіге қосылды.

орындалмады

Параметрлерді және байланыстарды тексеріңіз.

Содан кейін [Повтор] пәрменін таңдаңыз.

- Қолмен орнату үшін [Ручное] пәрменін таңдаңыз да, әр элементті орнатыңыз.

Толық мәлімет алу үшін → (67-бет)

1. Келесі қадамға өту 7

(Екі рет басыңыз)

[WPS (Кнопка Push)]

1. Кіру нүктесінде WPS түймесін жарық жыпылықтағанша басыңыз
2. Теледидарды кіру нүктесі арқылы қосу

WPS (Кнопка Push)

• Қатынас нүктесінің осы орнату үшін WPS мүмкіндігін қолдайтындығына көз жеткізіңіз. • WPS: Wi-Fi Protected Setup™
• Егер байланыс орнамаса, кіру кілтінің параметрлерін және орналасу орындарын тексеріңіз. Одан кейін экрандық нұсқауларды орындаңыз.
• Кіру нүктесін орнату аяқталғаннан кейін байланысты тексеріңіз

Тест подключения

Тексеру сәтті орындалды және теледидар желіге қосылды.

: орындалмады

Параметрлерді және байланыстарды тексеріңіз. Содан кейін [Повтор] пәрменін таңдаңыз.

Қолмен орнату үшін [Ручное] пәрменін таңдаңыз да, әр элементті орнатыңыз.

Толық мәлімет алу үшін → (67-бет)

4. Келесі қадамға өту 7

(Екі рет басыңыз)

[Дома] таңдау

Үй жағдайында көру үшін [Дома] көру ортасын таңдаңыз.

■ [В магазине] көру ортасы (тек дүкенде көрсету)

[В магазине] көру ортасы осы теледидардың негізгі мүмкіндіктерін түсіндіруге арналған таныстыру режимі болып табылады.

Үй жағдайында көру үшін [Дома] көру ортасын таңдаңыз.

- Дүкен режимін растау экранында ортаны таңдау экранын көруге оралуыңызға болады.

Көру ортасын кейін өзгерту үшін Бастапқы орнатуларға кіру арқылы барлық параметрлерді бастауыңыз керек. → [Начальные установки] (51-бет)

Авто реттеу аяқталды және теледидарыңыз көруге дайын.

Егер реттеу сәтсіз болса, RF кабелінің қосылымын тексеріп, экрандағы нұсқауларды орындаңыз.

Ескертпе

• Арналар тізімін жылдам тексеру → “Теледидар нұсқаушысын пайдалану” (23-бет) • Арналарды өңдеу немесе жасыру (өткізіп жіберу) → “Арналарды реттеу және өңдеу” (45 - 48-бет) • Барлық арналарды қайта реттеу → [Автонастройка] (43, 44-бет)
• Қол жетімді теледидар режимін кейінірек қосу → [Добавить ТВ-сигнал] (40-бет)

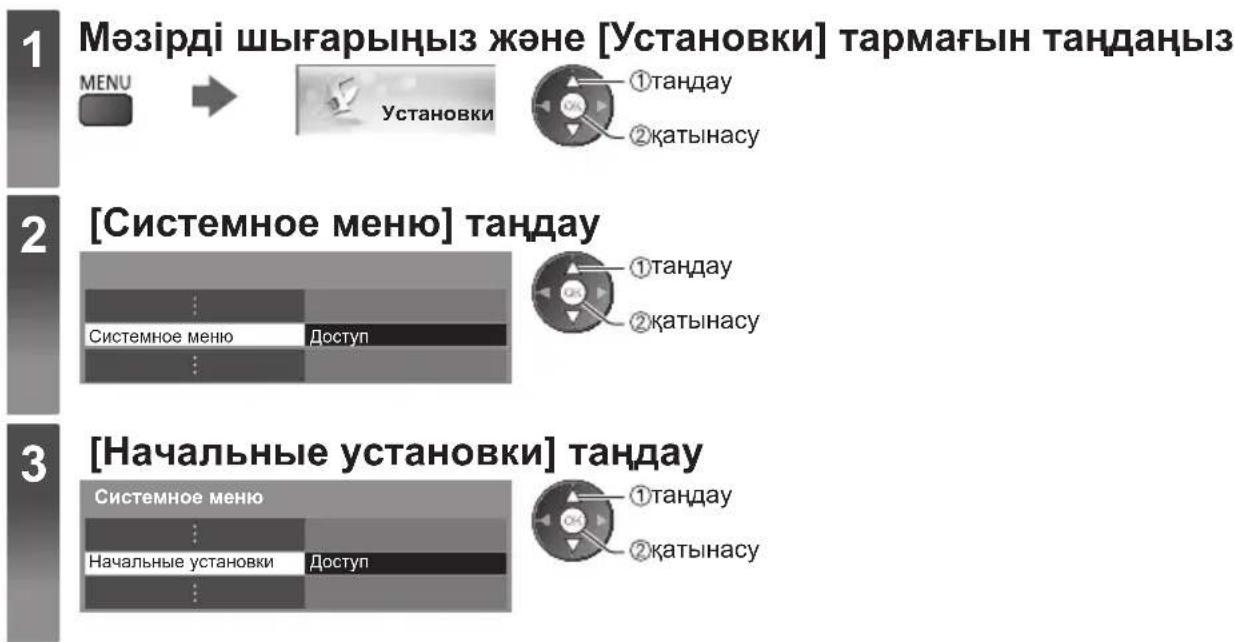

• Барлық параметрлерді іске қосу → [Начальные установки] (51-бет)

"VIERA Connect" қызметін пайдалану

VIERA Connect — Panasonic компаниясына бірегей болатын интернет қызметтеріне арналған шлюз.

VIERA Connect шлюзы Panasonic компаниясы қолдайтын кейбір арнайы веб-тораптарға кіруге және

VIERA Connect бастапқы экранынан фотосуреттер, бейнелер, ойындар сияқты интернет мазмұнын тамашалауға мүмкіндік береді.

- Бұл теледидар веб-браузер функцияларын толығымен қолдамайды және веб-сайттардың кейбір мүмкіндіктері қол жетімді болмауы мүмкін.

VIERA Connect қызметінен шығу

EXIT

• VIERA Connect кіріспесі баннерінің көрсетілуін өшіруді реттеу

[Баннер VIERA Connect] (41-бет)

1

Куат көзіне қосу

• 1 секундтай басыңыз. - Куат көзін қосу/өшіру қосқышы "Қосулы" болуы керек. (10-бет)

- Теледидарды қосқан сайын VIERA Connect кіріспе баннері шығады. Баннер өзгереді.

VIERA Connect қызметіне қатынасу

Баннер шыққан кезде

Немесе

• Пайдалану жағдайларына қарай барлық деректерді оқу үшін біраз уақыт қажет болуы мүмкін.
• Хабарлар VIERA Connect бастапқы экранының алдында көрсетілуі мүмкін. Бұл нұсқауларды зер салып оқып шығыңыз және экрандағы нұсқауларды орындаңыз.

• Келесі деңгейге өту үшін [ЕЩЕ] тармағын таңдаңыз.
• Алдыңғы деңгейге өту үшін [НАЗАД] тармағын таңдаңыз. • VIERA Connect бастапқы экранына оралу

- Бейне байланысы (мысалы, Skype™) ерекше байланыс камерасын TY-CC20W талап етеді.

→ "Қосымша керек жарақтар" (6-бет)

Толық мәлімет үшін Байланыс камерасының нұсқаулығын оқыңыз.

- VIERA Connect ішінде таңбаларды енгізу және ойындарды ойнау үшін USB порты арқылы пернетақтаны және ойын қосымшасын қосуға болады. Сонымен қатар теледидарды VIERA Connect мүмкіндігінен басқа пернетақтамен немесе ойын қосымшасымен басқаруыңызға болады.

Қосымша ақпарат алу үшін →"USB қосылымы" (90-бет)

(Ескертпе)

• Егер VIERA Connect ішіне кіре алмасаңыз, желі байланысын (13-бет) және параметрлерді тексеріңіз (15 - 17-бет). • VIERA Connect туралы қосымша ақпарат → (73-бет)

Теледидар көру

1

Қуат көзіне қосу

• 1 секундтай басыңыз. - Қуат көзін Қосу / Өшіру қосқышы "Қосулы" болуы керек. (10-бет)

■ VIERA Connect кіріспе баннері шығады

Теледидар қосылған сайын бұл баннер экранның төменгі бөлігіне шығады.

VIERA Connect қызметіне оңай қосылып, әр түрлі мазмұнды пайдалана аласыз. → (18-бет)

• Бұл баннерді алып тастау үшін 5 секунд қоя тұрыңыз немесе кез келген түймені басыңыз (VIERA Connect қызметіне кіретін түймелерден басқа). • Баннердің өшірілуін орнату → [Баннер VIERA Connect] (41-бет)
• Баннер өзгереді.

Режимді таңдаңыз

TV

Выбор ТВ

DVB-C

DVB-T

Аналогтық

- Таңдауға болатын режимдер сақталған арналарға байланысты әр түрлі болады (14-бет).

①таңдау

②қатынасу

• Сондай-ақ, режимді қашықтан басқару пультіндегі немесе теледидардың бүйір тақтасындағы теледидар түймесін қайталап басу арқылы таңдауыңызға болады (10-бет).
• Егер [Выбор ТВ] мәзірі көрсетілмесе, режимді ауыстыру үшін теледидар түймесін басыңыз.

Арна таңдау

Немесе

- Екі саннан артық арна орнының нөмірін таңдау, мысалы: 399

■ Арна тізімінен таңдау үшін

①арнаны таңдау

②көру

- Арнаның атауларын алфавиттік тәртіппен сұрыптау үшін

• Санатты өзгерту үшін

■ Акпараттық баннердің көмегімен арна таңдау (20-бет)

1 Акпараттық баннер көрсетілмеген болса, көрсетіңіз

2 Баннер көрсетілген кезде арнаны таңдау

■ Теледидар нұсқаушысының көмегімен арна таңдау (23-бет)

1 Теледидар нұсқаушысын көрсету

2 Ағымдағы бағдарламаны немесе арнаны таңдау

Ескертпе

• Ақылы телеарна көру → "Әдеттегі интерфейсті пайдалану" (50-бет)

Өзге пайдалы функциялар

Ақпараттық баннерді көрсету

• Арнаны ауыстыру кезінде де көрсетіледі.

1 Арнаның орны және атауы

2 Арна түрі ([Радио], [Данные], [HDTV], т.б.) /

5 Бағдарламаның басталу / Аяқталу уақыты (DVB) Арна нөмірі, т.б. (Аналогтық)

6 Тандалған бағдарламаның өткен уақыт көрсеткіші (DVB)

7 Санат • Санатты өзгерту үшін (DVB)

Қолжетімді мүмкіндіктер / Хабар мазмұны

Дыбысты өшіру қосулы

[Нашар сигнал]

Теледидар сигналының сапасы нашар

Субтитр қызметі қолжетімді

Телемәтін қызметі қолжетімді

Түрлі аудиолар қолжетімді

Түрлі бейнелер қолжетімді

Түрлі аудиолар мен бейнелер қолжетімді

[Стерео], [Моно]

Аудио режимі

1 - 90

Сөндіру таймерінің қалған уақыты

• Параметрлер үшін → (21-бет)

- Баска реттелген арна атауын растау үшін

• Жасыру үшін EXIT

- Баннерде көрсетілген арнаны көру үшін

• Қосымша ақпарат (DVB)

(Баннерді жасыру үшін қайта басыңыз)

- Келесі бағдарлама туралы ақпарат (DVB)

• Дисплей үзілісін орнату үшін

→ [Тайм-аут баннера] (41-бет)

Субтитрлерді көрсету

Субтитрлерді көрсету / жасыру (бар болса)

STTL

• DVB үшін тілді өзгерту үшін (бар болса)

→ [Предпочт. Субтитры] (40-бет)

Ескертпе

• Егер аналогтық режимде осы түймені бассаңыз, ол телемәтін қызметіне ауысып, таңдаулы бетті шақырады (25-бет). Теледидар режиміне оралу үшін EXIT түймесін басыңыз.
• Ішкі тақырыптар 3D суреттерінде дұрыс бейнеленбеуі мүмкін.

Басып түру

Кескінді қатыру / босату

HOLD

E+

Ағымдағы күй үшін таңдалатын параметрлерді көрсету

Қазіргі күйін дереу растаңыз немесе өзгертіңіз

OPTION

• Өзгерту үшін

[Мульти видео] (DVB)

Бірнеше бейненің тобынан (бар болса) таңдайды

- Осы параметр сақталмайды және ағымдағы бағдарламадан шықсаңыз, ол әдепкі параметрге қайта оралады.

[Мульти аудио] (DVB)

Дыбыстық жолдар үшін балама тілді таңдайды (қол жетімді болса)

- Осы параметр сақталмайды және ағымдағы бағдарламадан шықсаңыз, ол әдепкі параметрге қайта оралады.

[2 аудиоканал] (DVB)

Көпарналы бағдарламаны - қосымша арнаны таңдайды (қол жетімді болса)

[Субтитр тілі] (DVB)

Субтитрдің шығатын тілін таңдайды (қол жетімді болса)

[Телемәтін тілі]

Телемәтін тілінің қарпін орнатады → (41-бет)

Телемәтінге балама тіл таңдайды (қол жетімді болса)

[MPX] (Аналогтық)

Мультиплекс дыбыстық режимін таңдайды (қол жетімді болса) (38-бет)

[Дыбыс деңгейін түзету]

Жеке бағдарламаның дауысын немесе кіріс режимін реттейді

Таймер өшіру ТВ

Теледидарды белгіленген уақыттан кейін автоматты түрде күту режиміне қосу

1 Мәзірді көрсету

MENU

2 [Таймер] таңдау

① таңдау

② қатынасу

3 [Таймер өшіру ТВ] параметрін таңдаңыз және уақытты 15 минутта артумен орнатыңыз

• Бас тарту үшін [Өшіру.] мәніне орнатыңыз немесе теледидарды өшіріңіз.
• Қалған уақытты растау → "Ақпараттық баннерді көрсету" (20-бет)
• Қалған уақыт 3 минут болғанда, ол экранда жыпылықтап тұрады.

Арақатынас

Пішімдік арақатынасты өзгерту (кескін өлшемі)

ASPECT

Суретті оңтайлы өлшемімен және арақатынасымен көріңіз.

Әдетте бағдарламаларда "Арақатынасты бақылау сигналы" (Кең экран сигналы және т.б.) болады және теледидар арақатынасты "Арақатынасты бақылау сигналы" сәйкес автоматты түрде таңдайды (85-бет).

■ Арақатынасты қолмен өзгерту үшін

1 Арақатынасты таңдау тізімін көрсету

ASPECT

Арақатынас таңдау тізімі

2 Тізім көрсетілген кезде

режимді таңдау

①таңдау

②сақтау

- Режимді ASPECT түймесі арқылы ғана өзгертуге болады

ASPECT

Ең жақсы қатынас таңдалды және кескін толық экранға жайылады.

Толық мәлімет алу үшін → (85-бет)

[16:9]

Суретті "16:9" арақатынасында бұрмаламай бірден (анаморфотты) көрсетеді.

[14:9]

Суретті стандартты "14:9" арақатынасында бұрмаламай көрсетеді.

[Панорамалық]

Суретті толық экранда "4:3" арақатынасында көрсетеді. Созу сол жақ және оң жақ жиектерінен ғана байқалады.

[4:3]

Суретті стандартты "4:3" арақатынасында бұрмаламай көрсетеді.

[4:3 толық экран]

Экранға сәйкестендіру үшін суретті "4:3" арақатынасында көлденеңінен үлкейтіп көрсетеді.

[Үлкейту 1]

Суретті "16:9" кеңейтілген экран немесе "4:3" арақатынасында бұрмаламай көрсетеді.

[Үлкейту 2]

Суретті "16:9" кең экранды (анаморфты) пішімде бұрмаламай көрсетеді.

[Үлкейту 3]

Суретті "2,35:1" кең экранды (анаморфты) пішімде бұрмаламай көрсетеді. "16:9" арақатынасында суретті барынша үлкен өлшемімен (аздап үлкейтіп) көрсетеді.

Ескертпе

• Компьютердің кіріс режимінде тек [16:9] және [4:3] қол жетімді. • Пішімді телемәтін қызметінде және 3D режимінде өзгерту мүмкін емес.
• Арақатынас режимі әрбір SD (Standard definition) және HD (High definition) сигналдары үшін бөлек сақталады.

Соңғы көрініс

Алдыңғы көрген арнаға немесе кіріс режиміне оңай ауыстырып қосу

• Ағымдағы көрініске оралу үшін қайта басыңыз.

Ескертпе

• Тікелей теледидар жазу іске қосулы болғанда арнаны қосу қол жетімді болмайды. • 10 секундтан аз көрген жағдайда алдыңғы көрілген арна немесе кіріс режимі ретінде есептелмейді.

Теледидар нұсқаушысын пайдалану

Теледидар нұсқаушысы - Электрондық бағдарлама нұсқаулығы (EPG) ағымдағы уақытта таратылатын бағдарламалардың және келесі жеті күндегі таратуларды экрандық тізімін береді (таратушыларға байланысты).

• DVB-T және аналогтық арналар бірдей теледидар нұсқаушысы экранына шығады. [D] және A DVB-T және аналогты арналарды анықтау үшін көрсетілуі мүмкін. Аналогтық арналар үшін бағдарламалар тізімі берілмейді. - Теледидар алғаш рет іске қосылған кезде немесе теледидар бір аптадан аса уақытқа өшірілетін болса, теледидар нұсқаушысы толығымен көрсетілу үшін біраз уақыт алуы мүмкін.

Теледидар нұсқаушысын көру

- ([Альбомный] / [Портретный]) орналасуын өзгерту үшін қайта басыңыз.

Бірнеше арнаны көру үшін [Альбомный] көріңіз.

Бір уақытта бір арнаны көру үшін [Портретный] көріңіз.

Мысал: [Альбомный]

1 Ағымдағы күн мен уақыт 2 Теледидар нұсқаушысы күні 3 Теледидар нұсқаушысы уақыты 4 Бағдарлама 5 Арнаның орны және атауы 6 [D]: DVB-T

Теледидар нұсқаушысы түрін таңдауыңызға болады

→ [Гид по умолчанию] (41-бет)

Егер [Список каналов] таңдасаңыз, GUIDE түймесі басылған кезде арналар тізімі шығады.

■ Бағдарламаны көру үшін

Таратылатын арнаны немесе бағдарламаны таңдау

①таңдау

②қатынасу

■ Бағдарлама туралы мәліметтерді көру (DVB режимі)

1 Бағдарламаны таңдау

таңдау

2 Көру мәліметтері

- Теледидар нұсқаушысына оралу үшін қайта басыңыз.

■ Бұдан бұрынғы күнге (DVB)

(қызыл)

■ Келесі күнге (DVB)

(жасыл)

■ Таңдалған түрдегі арналар тізімін көру (DVB)

(сары)

■ Тандалған санаттың арналар тізімін көру

(K∅K)

Телемәтінді көру

Телемәтін қызметі хабар тарату станцияларымен берілген мәтін ақпараты. Мүмкіндіктері хабар тарату станцияларына байланысты.

FLOF (FASTEXT) режимі дегеніміз не?

FLOF режимінде төрт түрлі түсті тақырып экранның төменгі жағында орналасқан. Бұл тақырыптардың біреуі туралы қосымша ақпаратқа қатынасу үшін тиісті түрлі түсті түймені басыңыз. Бұл мүмкіндік суретте көрсетілген тақырыптардағы ақпаратқа жылдам қатынасу мүмкіндігін береді.

ТОР режимі деген не? (ТОР мәтіні беріле қалған жағдайда)

ТОР - нәтижесінде оңай іздейтін және тиімді нұсқау беретін стандартты телемәтін қызметін белгілі бір деңгейде жақсарту.

• Телемәтін ақпаратын жылдам шолу қолданылады • Тақырыпты қадамдап таңдауды пайдалануға оңай
• Экранның төменгі жағындағы бет күйі туралы ақпарат

- Қол жетімді бет жоғары / төмен

(қызыл)

сыл)

• Тақырып блоктарының арасынан таңдау үшін

(κθκ)

• Такырып блогындағы келесі тақырыпты таңдау үшін (Соңғы тақырыптан кейін, ол келесі тақырып блогына жылжиды.)

(сары)

List режимі дегеніміз не?

List режимінде төрт түрлі түсті тақырып экранның төменгі жағында орналасқан. Бұл сандардың әрқайсысын теледидардың жадында өзгертіп, сақтауға болады. ➡ "Жиі көрілетін беттерді сақтау" (26-бет)

■ Режимді өзгерту → [Телетекст] (41-бет)

1

Телемәтін режиміне ауыстырып қосу

Ішкі беттің нөмірі

Уақыт / күн

Түс тақтасы

Ағымдағы беттің нөмірі

Бетті таңдау

немесе

жоғары

ТЕМЕН

немесе

Түсті түйме

(Түс жолағына байланысты)

■ Контрасты реттеу

(Үш рет басыңыз)

Көк жолақ ретінде бейнеленгенде

Жасырын деректерді көрсету

Жасырын сөздерді, мысалы сынақ бетінің жауаптарын көрсету

- Қайта жасыру үшін қайтадан басыңыз.

БАСЫП ТҰРУ

Автоматты жаңартуды тоқтату

(Егер сіздің ағымдағы беттерді жаңартпай басып тұрғыңыз келсе.)

• Жалғастыру үшін қайта басыңыз.

ИНДЕКС

Herizrì индекстік бетке оралу

INDEX

Тандаулы бетті шақыру

Сакталған сүйікті бетті көру

"Көкпен" сақталған бетті шақырыңыз (List режимі).

- Зауыттык параметр - "P103".

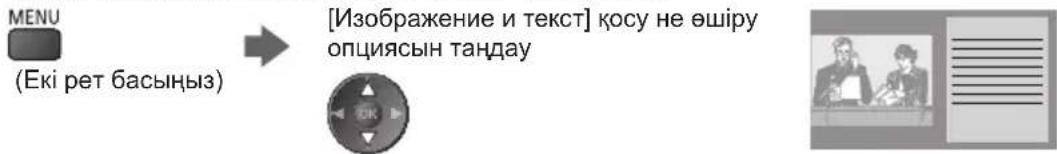

Теледидар мен телемәтінді екі терезеде бірден көру

• Телемэтін экранында ғана жұмыс істеуге болады.

Жиі көрілетін беттерді сақтау

Жиі көрілетін беттерді түс жолағына сақтау (Tek List режимі) Бет бейнеленгенде

■ Сакталған беттерді өзгерту үшін

Ішкі бетті көру

Ішкі бетті көру (Телемәтін бірнеше беттен түрганда ғана)

■ Белгілі бір ішкі бетті көру үшін

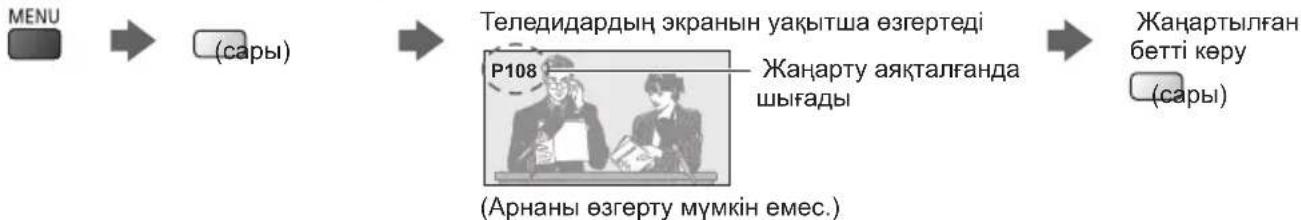

Жаңартуды күтіп отырғанда теледидарды көріңіз

Телемәтін бетін іздегенде теледидар суретін көру. Жаңа ақпарат қол жетімді болғанда телемәтін автоматты түрде жаңартылады.

Жаңалықтар бетінде ең соңғы жаңалықтардың келгенін көрсететін функция беріледі ("News Flash").

Сыртқы жабдықты (VCR, DVD жабдығы, т.б.) қосып, кіріс ұясы арқылы көре аласыз.

• Жабдықты қосу → (11 - 13, 82 - 84-бет)

Қашықтан басқару пультімен сыртқы жабдық мазмұнын басқаруға болады. → (28-бет)

Теледидарға оралу TV

1

Теледидарды қосу

SCART арқылы қосқанда (12-бет)

Ойнату басталған кезде кіріс сигналдары автоматты түрде алынады

• SCART (pin 8) терминалы арқылы кіріс сигналдары автоматты түрде көрсетіледі.
• Сондай-ақ, бұл функция HDMI қосылымдары үшін қол жетімді (82-бет).

Кіріс режимі автоматты түрде ауыстырылып қосылмайды

Орындау 2 және

• Жабдықтың орнатылуын тексеріңіз.

Кіріс таңдау мәзірін көрсету

Жабдыққа қосылған кіріс режимін таңдау

• Сондай-ақ, қашықтан басқару пультіндегі немесе теледидардағы AV түймесі арқылы кіріс сигналын таңдау ([SD карта/USB] картасынан басқа). Қажетті кіріс сигналы таңдалғанша түймені қайталап басыңыз. • [AV2] ішінде [COMPONENT] және [VIDEO] ауыстырып қосу үшін сол және оң жақ көрсеткі түймелерін басу арқылы көрсеткішті жылжытыңыз. • [SD карта/USB]: медиа ойнатқышқа ауыстырады.

"Медиа ойнатқышты пайдалану" (55-бет)

- Әрбір кіріс режимін белгілеуге немесе өткізіп жіберуге болады ([SD карта/USB]-тан басқа). »“Метки входа” (41-бет)

AV түймесі басылғанда өткізіп жіберілген кірістер көрсетілмейді.

Керу

Тандалған режимді көрсету

(Ескертпе)

• Егер сыртқы құрылғыда пішімді реттеу функциясы болса, оны "16:9" мәніне орнатыңыз.
• Мәлімет алу үшін жабдықтың нұсқаулығын оқыңыз немесе жергілікті дилерден сұраңыз.

Жабдықты немесе мазмұнды теледидардың қашықтан басқару пультімен басқару

Media Player / медиа серверлердегі мазмұнды, жазу функцияларын немесе қосылған жабдықты теледидардың қашықтан басқару пультіндегі төменгі түймелер арқылы басқаруға болады.

	Күту режиміКүту режимін орнату / Косу
	ОйнатуБейнекассетаны / DVD / бейне мазмұнын ойнату
	ТоктатуӘрекеттерді токтату
	Артқа айналдыру / Өткізу / ІздеуVCR:Артқа айналдыру, суретті кері бағытта жылдам көруDVD / бейне мазмұны:Алдыңғы трекке, тақырыпқа немесе бөлімге өтуАртқа іздеу үшін басып тұрыңыз
	Жылдам айналдыру / Өткізу / ІздеуVCR:Алға жылдам айналдыру, суретті алға жылдам айналдыра отырып көруDVD / бейне мазмұны:Келесі трекке, тақырыпқа немесе бөлімге өтуАлға іздеу үшін басып тұрыңыз
	КідіртуКідірту / Қайта қосуDVD: Баяу жылдамдықпен ойнату үшін басып, ұстап тұру
	Жоғары / Төмен арнаАрнаны тандау
	[Direct TV Rec] (76, 78-бет)

Кодты өзгерту тәсілі

Әрбір Panasonic жабдығының қашықтан басқару пультінде жеке коды болады.

Осы теледидардың кейбір мүмкіндіктерінде пайдалану үшін "73" кодын таңдау қажет.

Төмендегі жабдыққа немесе мүмкіндіктерге байланысты сәйкес кодты өзгертіңіз.

Келесі әрекеттер кезінде түймесін басып тұрыңыз

Тиісті кодты енгізіңіз, төмендегі кестені қараңыз

Жабдык түрі, мүмкіндіктер	Коды
DVD Жазғыш, DVD Ойнатқыш, Blu-raу Диск Ойнатқыш	70 (әдепкі)
Ойнатқыш театр, Blu-raу диск театры	71
VCR 72
Media Player (56-бет), DLNA мүмкіндіктері (70-бет) немесеDirect TV жазу (76, 78-бет) ішінде пайдалануЖабдықты VIERA Link қызметінде пайдалану (79-бет)	73

Ескертпе

• Кодты өзгерткеннен кейін қашықтан басқару пультінің дұрыс жұмыс істейтінін растаңыз.
• Батареялар ауыстырылған жағдайда, кодтардың әдепті мәндері қалпына келеді.
• Кейбір жабдық модельдерінде кейбір әрекеттерді жүзеге асыруға болмайды.

3D суреттерін көру

3D көзілдірігін тағу арқылы 3D әсеріне сәйкес мазмұндары немесе бағдарламалары бар 3D суреттерін көруге болады. ➔ “Стандартты керек-жарақтар” (6-бет)

Бұл теледидар [Покадровый]*1, [Гориз.совмещенный]*2 және [Вертик.совмещенный]*3 3D пішімдерін қолдайды.

*1: Сол және оң көздер үшін суреттер жоғары сапалы анықтықпен жазылатын және кезекпен ойнатылатын 3D пішімі. *2, *3: Басқа қол жетімді 3D пішімдері • 3D суреттерін көру → (30-бет)

Абайлаңыз

- 3D көзілдірігін бөлшектемеңіз немесе өзгертпеңіз. Әйтпесе пайдаланушы жарақат алуы немесе ауырып қалуы мүмкін.

Сақтаныңыз

3D көзілдірігін қауіпсіз әрі ыңғайлы пайдалану үшін, мына нұсқауларды толығымен оқып шығыңыз.

3D көзілдірігі

• 3D көзілдірігін түсіріп алмаңыз, қыспаңыз немесе баспаңыз. Әйтпесе шыны бөлігі сынып, жарақат алуға себеп болуы мүмкін. • 3D көзілдірігін таққан кезде жақтаудың ұштарына және топса бөлігіне мұқият болыңыз. Бұл ескертуге назар аудармасаңыз, жарақат алуға себеп болуы мүмкін. Бұл өнімді балалар қолданған кезде аса мұқият бақылаңыз.

3D мазмұнын көру

Жарыққа аса сезімтал болсаңыз, жүрегіңіз ауырса немесе басқа сырқатыңыз болса, 3D көзілдірігін қолданбаңыз. 3D көзілдірігін пайдалану ауру белгілерінің нашарлауына алып келуі мүмкін. - Шаршасаңыз, дімкөстік сезімі немесе басқа науқастық сезімі пайда болса, 3D көзілдірігін пайдалануды дереу тоқтатыңыз. Мұндай жағдайда 3D көзілдірігін пайдалануды жалғастырсаңыз, ауырып қалуыңыз мүмкін. Пайдалануды жалғастырудан бұрын тынығып алыңыз. Әсерді [Регулировка 3D] арқылы орнатқанда, 3D суреттерінің көрінуі әр түрлі кісілер үшін өзгеше болатынын ескеріңіз.

• 3D көзілдірігін пайдаланғанда, байқамай теледидардың экранына немесе басқа адамдарға соқтығысып қалмаңыз. Суреттер 3D пішімінде болғандықтан, пайдаланушы экранға дейінгі арақашықтықты қате түсініп, экранға соғылып, жарақат алуы мүмкін.

- 3D көзілдірігін пайдаланғанда, көздеріңіз шамамен көлденең деңгейде болуы керек және қосарланған суреттер көрінбейтін орында болыңыз.

- Егер сізде миопия (алыстан көрмеушілік), гиперопия (алыстан көргіштік), астигматизм ауруы болса немесе сол және оң көздеріңіздің арасында көру қабілетіңізде айырмашылық болса, түзету көзілдірігін пайдаланыңыз немесе 3D көзілдірігін тағудан бұрын көру қабілетіңізді түзету үшін басқа әдістерді пайдаланыңыз.

- 3D мазмұнын көрген кезде қосарланған суреттерді таза көрсеңіз, 3D көзілдірігін қолдануды тоқтатыңыз. Ұзақ уақыт пайдалану көздің шаршауына алып келуі мүмкін.

- Экранға дейінгі арақашықтық экранның тиімді биіктігінен кемінде 3 есе артық болуы тиіс. Ұсынылатын арақашықтық:

TX-LR32ET5: 1,2 м немесе одан алыстау

TX-LR42ET5: 1,6 м немесе одан алыстау

TX-LR47ET5: 1,8 м немесе одан алыстау

TX-LR55ET5: 2,1 м немесе одан алыстау

3D көзілдірігін ұсынылған арақашықтықтан жақынырақ жерде пайдалану көздің шаршауына алып келуі мүмкін.

3D көзілдірігін қолдану

• 3D көзілдірігін 3D суреттерін көруден басқа мақсаттарға пайдаланбаңыз. - 3D көзілдірігін жасы 5-6 жастан төмен балалар пайдаланбағаны жөн. Кішкентай балалардың шаршауға немесе қолайсыздыққа әрекет етуін бағалау қиын болғандықтан, оларды бірден ауырып қалудан қорғау қиын болуы мүмкін. Бұл өнімді бала пайдаланып отырғанда, баланың көзі шаршамағанын бақылау мақсатында ата-ана немесе қамқоршы адам тексеріп тұруы керек. - Егер 3D көзілдірігі шытынаған немесе сынған болса, оны қолданбаңыз. Әйтпесе жарақат алуыңыз немесе көзіңіз шаршауы мүмкін. - Егер теріңізде өзгеріс байқасаңыз, 3D көзілдірігін пайдалануды дереу тоқтатыңыз. Сирек жағдайларда, 3D көзілдірігіне қолданылған бояу немесе материалдар аллергиялық әсер беруі мүмкін.

Ескертпе

- 3D көзілдірігін көруді түзету әйнектері үстінен тағуға болады.

3D көзілдірігін сақтау және тазалау

• Жұмсақ және құрғақ шүберекпен тазалаңыз. • 3D көзілдірігін шаңды немесе лас жұмсақ шүберекпен сүрту көзілдірікті тырнауы мүмкін. Пайдаланудан бұрын шүберектен шаңды қағыңыз. - 3D көзілдірігіне бензол, еріткіш немесе балауыз қолданбаңыз, қолдансаңыз бояуы кетіп қалуы мүмкін. - 3D көзілдірігін тазалаған кезде су сияқты сұйықтыққа батырмаңыз. - 3D көзілдірігін қатты ыстық немесе жоғары ылғалды жерлерде сақтамаңыз.

3D суреттерін көру

3D суреттерін әр түрлі жолдармен көруге болады.

(Кадрлардың алмасуы, “Гориз.совмещенный” және “Вертик.совмещенный” қолданылатын 3D пішімі болып табылады.)

■ 3D-үйлесімді Blu-ray дискісін ойнату (Кадрлардың алмасуы пішімі)

• 3D-үйлесімді ойнатқышты толық сымды HDMI үйлесімді кабель арқылы қосыңыз. - Егер кіріс режимі автоматты түрде ауыспаса, ойнатқышқа қосылған кіріс режимін таңдаңыз. (27-бет) - Егер 3D-үйлесімді ойнатқышты пайдаланбасаңыз, суреттер 2D режимінде көрсетіледі.

■ 3D мүмкіндігін қолдайтын тарату - Осы қызметтің қол жетімділігі туралы мазмұн немесе бағдарлама берушілермен ақылдасыңыз. ■ 3D-үйлесімді Panasonic құрылғыларымен түсірілген 3D фотосуреттері мен 3D бейнелері - Медиа ойнатқышта (57 - 59, 61-бет) және Желілік қызметтерде (70-бет) қол жетімді. ■ 3D пішіміне түрлендірілген 2D суреттері • [2D→3D] режиміне орнату [Выбор режима 3D]. (31-бет)

1 3D көзілдірігін тағу

2 3D суреттерін көру

- 3D суретін алғаш рет көрген кезде Қауіпсіздік шаралары көрсетіледі. 3D суреттерін көруді жалғастыру үшін [Иә] немесе [Жоқ] параметрін таңдаңыз. Егер [Иә] опциясын таңдасаңыз, бұл хабар қуатты қосу/өшіру опциясы қосылғаннан кейін қайта көрсетіледі. Бұл хабарды қайтадан көрсеткіңіз келмесе, [Жоқ] параметрін таңдаңыз.

Ескертпе

- 3D суреті немесе 3D әсері келесі жағдайларда болмауы мүмкін:

• VIERA Connect бастапқы экраны (18-бет) көрсетіледі. • Теледидардан тікелей жазу (76, 78-бет) орындалуда.

Кадрлардың алмасуы пішімінің және "Гориз.совмещенный" (Толық) пішімінің мазмұндарына келсек, мұндай жағдайларда ешқандай сурет көрсетілмейді.

• Егер 3D көзілдірігі асты-үстіне немесе теріс тағылса, 3D мазмұны дұрыс көрінбейді.
• 3D суреттерінен басқа нәрсе қараған кезде 3D көзілдірігін тақпаңыз. 3D көзілдірігін тағулы күйде сұйық кристалл дисплейлеріне (мысалы, компьютер экраны, сандық сағат немесе есептегіш т.б.) қарау қиын болады.
• 3D көзілдірігін күн көзілдірігі ретінде қолданбаңыз. • 3D әсерлері адамға байланысты әр түрлі қабылдануы мүмкін.

3D түймесінің көмегімен көру режимін 2D және 3D арасында оңай өзгертуге болады. - Бұл функция компьютер режимінде қол жетімді емес.

Режимді таңдаңыз

• [Выбор режима 3D] элементтері жағдайға байланысты өзгереді.

[3D] / [2D] / [2D→3D]:

Қажетті суретті 3D пішімін таңдамай-ақ көрсетеді.

- Бұл режим бастапқы сурет пішіміне байланысты дұрыс жұмыс істемеуі мүмкін. Мұндай жағдайда, тиісті 3D пішімін қолмен таңдаңыз.

■ 3D пішімін қолмен өзгерту

Егер сурет [3D], [2D] немесе [2D→3D] режимі арқылы дұрыс өзгермесе, осы қолмен орнатуды пайдаланыңыз.

Жоғарыдағы әрекетті орындау кезінде

Режимді таңдаңыз

(қызыл)

Бастапқы суретті сол күйінде көрсетеді.

- Бастапқы суреттің пішім түрін анықтау үшін пайдаланыңыз.

"Әрбір [Выбор режима 3D (Ручное)] және бастапқы сурет пішімі үшін көрінуі мүмкін суреттер кестесі" (төмендегіні қараңыз)

Таңдалған режимді көрсетеді.

• Аналогтық және AV режимінде жарамсыз

[2D→3D]:

2D суреттерін 3D пішіміне түрлендіреді.

• 3D суреттерінің бастапқы суреттерден сәл өзгеше болып көрінетінін ескеріңіз.

Бұл функцияны коммерциялық мақсаттарда пайдалану немесе дүкендер немесе қонақ үйлері, т.б. сияқты жерлерде 2D пішімінен 3D пішіміне түрлендірілген суреттерді ашық түрде көрсету авторлық құқық туралы заңмен қорғалған авторлық құқық иесінің құқықтарын бұзады.

Әрбір [Выбор режима 3D (Ручное)] және бастапқы сурет пішімі үшін көрінуі мүмкін суреттер кестесі Егер сурет дұрыс көрінбесе, дұрыс 3D режимін таңдау үшін төмендегі кестеге қараңыз.

*1: Егер [Покадровый - 2D], [Гориз.совмещенный - 2D] немесе [Вертик.совмещенный - 2D] таңдалса, суреттер 3D әсерінсіз көрсетіледі. - Ойнатқышқа немесе таратуға байланысты сурет жоғарыдағы суреттерден басқаша болуы мүмкін.

Егер 3D суреттері дұрыс көрсетілмесе немесе өзгеше көрінсе, 3D параметрлерін реттеңіз және орнатыңыз.

Теледидарға оралу

EXIT

1

Мәзірді көрсету

MFNU

2

[Картинка] таңдау

Картинка

① таңдау

②қатынасу

3

[Настройки 3D] таңдау

Келесі функциялардың бірін таңдау және орнату

Элемент	Түзетулер / Конфигурациялар (баламалар)
Глубина 2D-3D	Түрлендірілген 2D суреттерін көру үшін 3D суреті терендігінің деңгейін таңдайды [Минимальное] / [Среднее] / [Максимальное]
Регулировка 3D	3D әсерін реттеу ([2D→3D] режимінен басқа) [Выкл.] / [Вкл.]• [Эффект] параметрін іске қосу үшін [Вкл.] күйіне орнатыңыз.• [Вкл.] күйіне қойған кезде қауіпсіздік шаралары туралы хабар пайда болады. Оны мұқият оқып шығыңыз да, [Эффект] параметріне әту үшін BACK/RETURN түймесін басыңыз.[Эффект]: 3D терендігін мазмұндар немесе қалауыңыз бойынша реттейді.
Фильтр диаг. линий	Егер суреттің көрсетілген бөліктері жеткілікті түрде тегіс болмаса, [Вкл.] күйіне орнатыңыз ([2D→3D] режимінен басқа) [Выкл.] / [Вкл.]
Определение 3D сигнала	3D пішімі сигналдарын автоматты түрде анықтайды [Выкл.] / [Вкл.] / [Вкл. (Продвинутый)][Вкл. (Продвинутый)]: Барлық 3D пішімі сигналдарын анықтайды және 3D суреттерін автоматты түрде көрсетеді.[Вкл.]: Сәйкес 3D пішімі сигналдарын (Реттілік кадр, т.б.) анықтайды және 3D суреттерін автоматты түрде көрсетеді.• 3D суреттерін ешбір хабарландырусыз және амалдарсыз көру үшін [Вкл. (Продвинутый)] күйін орнатыңыз.
Сообщ. о сигнале 3D	3D пішімінdegі сигнал табылғанда хабарлау мүмкіндігін таңдайды [Выкл.] / [Вкл.]• DVB, Component және HDMI кірісі үшін• Бүл функция [Определение 3D сигнала] режимі [Вкл. (Продвинутый)] күйіне қойылғанда қол жетімсіз болады.
Меры предосторожности	Шарттарды 3D суреттерін көру үшін бейнелейді.

Ескертпе

- Кіріс режимі немесе арна өзгергенде [Регулировка 3D] сақталмайды.

VIERA TOOLS функциясын пайдалану жолы

Кейбір арнайы мүмкіндіктерге VIERA TOOLS функциясын пайдалану арқылы оңай қол жеткізе аласыз.

1

Мүмкіндіктің белгішелерін көрсету

2

Мүмкіндікті таңдау

① таңдау

② қатынасу

Теледидарға оралу

EXIT

Немесе

■ Әр мүмкіндіктің әрекеттерін орындау

[VIERA Link] (78-81 бет)

[Музыка] (63-бет)

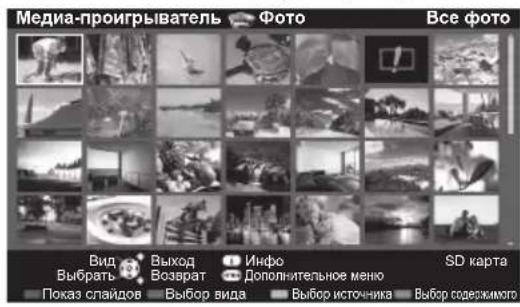

[Фото]* →(57-бет)

[VIERA Connect] →(18, 73-бет)

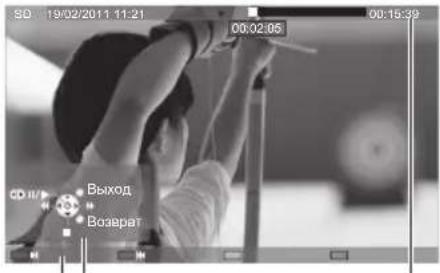

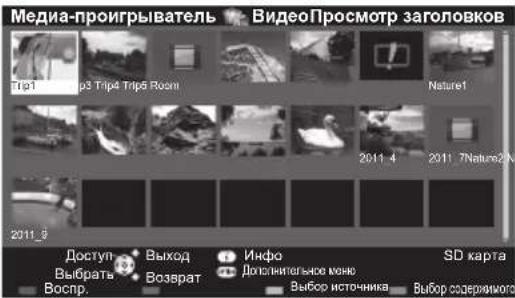

[Видео]* (61-бет)

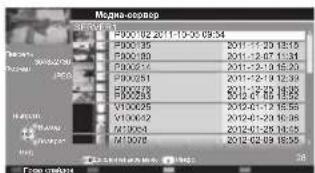

[Медиа-сервер] →(70-бет)

*Екі немесе одан да көп қолжетімді құрылғылар қосылған кезде таңдау экраны көрсетіледі. Тиісті сипаттама мен рұқсатты таңдаңыз.

Ескертпе

- Егер таңдалған мүмкіндік қолжетімді болмаса, оны пайдалану әдістерін түсіндіретін үлгі көрсетіледі. Қолжетімсіз мүмкіндікті таңдағаннан кейін көрсетілімді көру үшін ОК түймесін басыңыз.

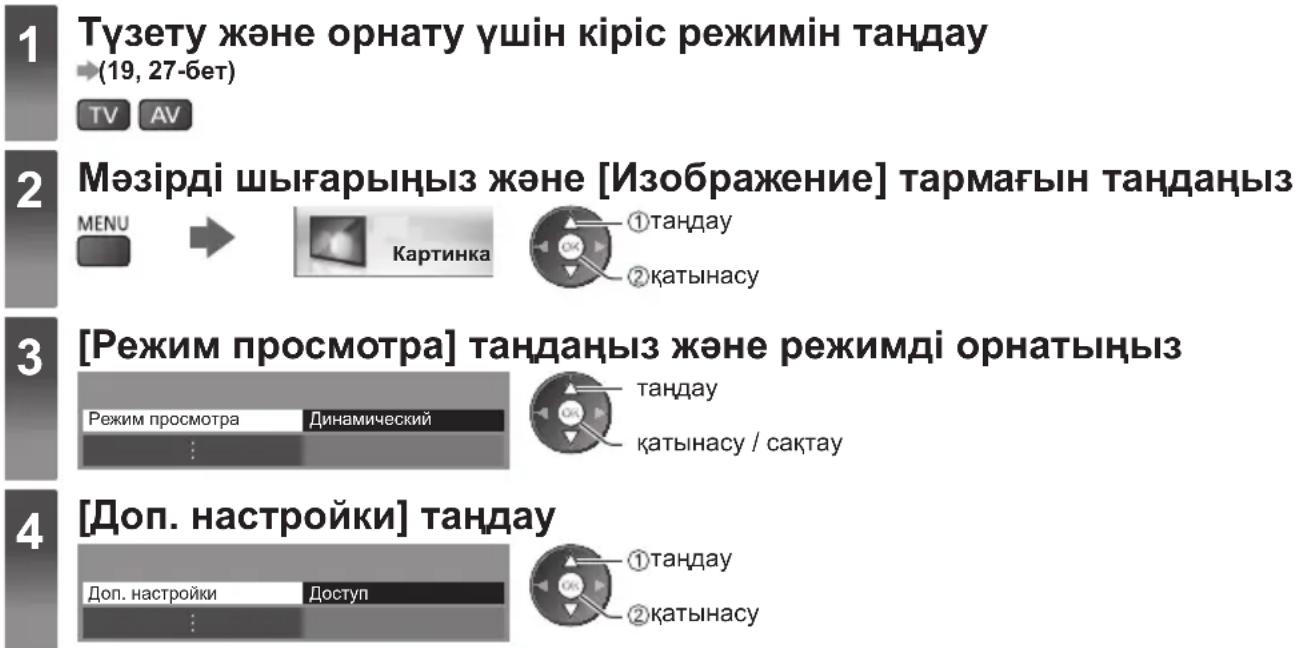

Мәзір функцияларын пайдалану әдісі

Әр түрлі мәзірлер кескін, дыбыс және басқа функцияларды реттеуге мүмкіндік береді.

■ Теледидарға кез келген уақытта оралу үшін

EXIT ■ Алдыңғы экранға оралу

BACK/RETURN

■ Мәзір беттерін өзгерту үшін

Мәзірді көрсету

MENU - Орнатуға болатын функцияларды көрсетеді (кіріс сигналына сәйкес өзгереді).

Мәзір таңдау

■ Басқа баламалардың арасынан таңдау

■ Сырғытпа тақта арқылы лайықтау

① өзгерту

② сақтау

■ Келесі экранға өту

қатынасу

■ Таңбаларды еркін енгізу мәзірімен енгізу

• Сандық түймелердің көмегімен таңбаларды орнатуға болады. "Сандық түймелерге арналған таңбалар кестесі" (92-бет)

■ Параметрлерді қалпына келтіру үшін

• Тек сурет немесе дыбыс параметрлері [Заводские установки] "Меню изображения" мәзірінде (36-бет) немесе "Звуковое меню" мәзірінде (38-бет) - Барлық параметрлерді іске қосу → [Начальные установки] (42-бет)

• Бірге берілген сурет және дыбыс параметрлері N (Сонымен қатар, дыбыс деңгейі мен аспект күйі қалпына келтірілген)

Мазір	Элемент	Түзетулер / Конфигурациялар (баламалар)
Картинка	Режим просмотра	Эрбір кіріс үшін сүйікті сурет режимін таңдайды[Динамический] / [Нормальный] / [Кинотеатр] / [Режим True Cinema] / [Игра][Динамический]:Жарық бөлмеде пайдалану үшін контраст пен айқындықты жақсартады.[Нормальный]:Қалыпты жарықтандыру жағдайында көру үшін қалыпты пайдалану.[Кинотеатр]:Фильмді қараңғы бөлмеде көру үшін контраст, қара жән түс көрсетілуін жақсартады.[Режим True Cinema]:Суреттің шынайы сапасын ешбір түзетусіз дәл көрсетеді.[Игра]:Ойындар ойнату кезінде, жылдам жауап сигналына сәйкес суреттермен қамтамасыз етеді.Теледидар режимінде жарамсызОйын режимін пайдалана отырып, жұмсалған уақыттың үздіксіз жазбасын көрсету үшін» [Таймер игры] (41-бет)Эрбір көру режимінде [Контраст], [Яркость], [Цвет], [Четкость], [Растровый фон], [Цветовой баланс], [Яркий цвет], [Режим Эко], [Шумопонижение] және [Фильтр 3D-COMB] әрбір кіріс үшін реттеле және сақтала алады.Сонымен қатар, Орнату мәзіріндегі [Дополнительно] параметрі [Вкл.] етіп орнатылған кезде егжей-тегжейлі параметрлерді реттеуге болады.» (42-бет)[Режим просмотра] параметрін әрқайсысына 2D және 3D күйінде орнатуға болады.
	Контраст, Яркость, Цвет, Четкость	Қалауыңыз бойынша бүл параметрлердің деңгейлерін реттейді
	Растровый фон	Сурет реңкін талғамыңызға сай реттейдіNTSC сигналы, Component немесе HDMI кірісі үшін
	Цветовой баланс	Суреттің жалпы түс реңкін орнатады [Холодно] / [Нормальный] / [Тепло][Режим просмотра] режимі [Режим True Cinema] параметріне орнатылған кезде жарамды емес
	Яркий цвет	Түстерді автоматты түрде ашық түстерге реттейді [Выкл.] / [Вкл.]Компьютер режимінде жоқ
	Режим Эко	Автоматты ашықтықты басқару функциясыСыртқы жарық жағдайпарына байланысты сурет параметрлерін автоматты түрде реттейді [Выкл.] / [Вкл.]
	Шумопонижение	Кескіндегі шуылды азайтуҚажетсіз сурет шуылын және суреттің контурлы бөліктерінің жыпылықтауын азайтады [Выкл.] / [Минимальное] / [Среднее] / [Максимальное] / [Авто]Компьютер режимінде немесе [Режим просмотра] [Игра] күйіне қойылғанда жарамсыз болады
	Фильтр 3D-COMB	Қозғалмайтын немесе баяу қозғалатын суреттерді жанды етіп көрсетеді [Выкл.] / [Вкл.]Кейде қатырылған немесе баяу қозғалатын кескіндерді көріп отырганда түс әшекейлерін көруге болады. Айқын әрі дәл түстерді көрсету үшін [Вкл.] мәніне орнатыңыз.Теледидар режимінен немесе құрамадан (3D режимін қоспағанда) PAL / NTSC сигналын қабылдауға арналған
	Настройки 3D	3D суреттерін көру үшін реттейді және орнатады (32-бет)
Мәзір	Элемент		Түзетулер / Конфигурациялар (баламалар)
Картинка	Доп. настройки	Дисплей	[Выкл.] тандалғанда экранды өшіреді[Выкл.] / [Вкл.]Экран өшірілген кезде де дыбыс қосулы болады.Экранды қосу үшін кез келген түймені (Куту режимінен басқа) басыңыз.Бул функция теледидар көрмей, дыбысты тыңдаған кезде куат түтынуды үнемдеуге тиімді болып табылады.
		Intelligent Frame Creation	Кескінді тегіс әрі анық ету үшін фотокескінді түсіру жылдамдығын автоматты түрде теңестіреді және дірілдеген қозғалыстарды жояды[Выкл.] / [Минимальное] / [Среднее] / [Максимальное]Мазмундарға байланысты суреттер бұлыңғыр болуы мүмкін. Бұлыңғыр болмауы үшін параметрді өзгертіңіз.Компьютер режимінде немесе [Режим просмотра] [Игра] күйіне қойылғанда жарамсыз болады
		24p Smooth Film	24p бастапқы кино кескіндерін тегістеу үшін суретті автоматты түрде дәлдеп түзетеді [Выкл.] / [Минимальное] / [Среднее] / [Максимальное]Бүл тек 24р сигнал кірісі үшін қолданылады және [Intelligent Frame Creation] орнына көрсетіледі.Компьютер режимінде немесе [Режим просмотра] [Игра] күйіне қойылғанда жарамсыз болады
		Кинокоррекция	Фильм кескіндері үшін тік ажыратымдылықты жақсартады [Выкл.] / [Вкл.]Бүл функция кезектескен сигнал үшін қол жетімді (компьютер, VIERA Connect режимінен тыс немесе [Режим просмотра] режимі [Игра] күйіне орнатылған кездегіден басқа).
		Режим 16:9 Overscan	Кескінді көрсететін экран аумағын таңдайды [Выкл.] / [Вкл.]:Кескіннің жиегін жасыру үшін кескінді үлкейтеді.[Выкл.]:Кескінді бастапқы өлшемімен көрсетеді.Экранның жиегінде шуыл пайда болғанда [Вкл.] мәнін орнатыңыз.Бүл функция арақатынас [Авто] (16:9 сигналы ғана) немесе [16:9] деп орнатылғанда қол жетімді болады.Бүл функцияны SD (Стандартты айқындылық) және HD (Жогары айқындылық) сигналдары үшін бөлек сақтауға болады.Компьютер режимінде немесе VIERA Connect қызметінде жарамсыз.
		Система цвета AV	AV режимінdegі бейне сигналдарға қарай оңтайлы түс жүйесін таңдайды [Авто] / [PAL] / [SECAM] / [M.NTSC] / [NTSC]
		Настройки входа DVI	DVI кіріс сигналды HDMI кіріс режимінdegі суреттегі қара түс деңгейін қолмен өзгертеді [Нормальный] / [Полный]Сыртқы жабдықтан (әсіресе дербес компьютерден) шығатын DVI сигналы көрсетілгенде қара түс деңгейі сәйкес емес болуы мүмкін. Бүл жағдайда [Полный] параметрін тандаңыз.HDMI кіріс сигналына арналған қара түс деңгейі автоматты түрде түзетіледі.DVI кіріс сигналды HDMI кіріс режимі үшін
	Заводские установки		Таңдалған кірістің ағымдағы Кескін көру режимін әдепті параметрлерге қалпына келтіру үшін ОК түймесін басыңыз
Мазір	Элемент	Түзетулер / Конфигурациялар (баламалар)
Звук	Режим звука	Тандаулы дыбыс режимін тандайды [Музыка] / [Речь] / [Пользователь]● Тандалған режим барлық кіріс сигналдарға ықпал етеді.[Музыка]:Музыкалық бейнелерді көру үшін т.б. дыбыстық сапаны жақсартады.[Речь]:Жаңалықтарды, драмаларды көру үшін т.б. дыбыстық сапаны жақсартады.● Музыка және Сәйлеу режимдерінде [Низкие частоты] және [Высокие частоты] параметрлерін реттеуге болады және сол параметрлер әр режим үшін сақталады.[Пользователь]:Қалаған дыбыс сапасына сәйкес көлу үшін эквалайзер көмегімен дыбысты қолмен түзетеді.● Пайдаланушы режимі үшін, [Эквалайзер] “Звуковое меню” мәзірінде [Низкие частоты] және [Высокие частоты] орнына шығады. [Эквалайзер] параметрін тандаңыз және жилікті реттеңіз.⇨ [Эквалайзер] (төменdegіні қараңыз)
	Низкие частоты	Төменірек, теренірек дыбыстық шығысты жақсарту немесе азайту үшін деңгейді реттейді
	Высокие частоты	Дәлірек, жоғарырақ дыбыстық шығысты жақсарту немесе азайту үшін деңгейді көтереді немесе төмендетеді
	Эквалайзер	Қалаған дыбыстық сапаға сәйкес көлу үшін жилік деңгейін түзетеді● Бұл функция [Режим звука] режимі [Пользователь] күйіне қойылғанда қол жетімді болады.● Меңзер түймесін пайдалана отырып, жилікті тандаңыз және оны өзгертіңіз.● Егер теменгі жилікті дыбысты жақсарту үшін теменгі жилік деңгейін көтеріңіз. Егер жоғары жилікті дыбысты жақсартқыңыз келсе, жоғарырақ жилік деңгейін көтеріңіз.● Жиліктердің әрқайсысын әдепті параметрлерге қалпына келтіргіңіз келсе, курсор түймесі арқылы [Заводские установки] параметрін тандан, ОК түймесін басыңыз.
	Баланс	Оң жақ және сол жақ динамиктердің дыбыс деңгейін түзетеді
	Громк. наушников	Құлақаспаптардың дыбыс деңгейін түзетеді
	Окр. Звучание	Қоршаған дыбыс параметрлері [Выкл.] / [V-Audio] / [V-Audio Surround][V-Audio]:Жақсартылған кеңістіктік өсерлерді артыру үшін ұзақтықтың динамик күшейткішімен қамтамасыз етеді.[V-Audio Surround]:Жақсартылған кеңістіктік өсерлерді артыру үшін ұзақтық пен терендіктің динамик күшейткішін қамтамасыз етеді.● Ауыстырып қосу қашықтан басқару құрылғысында SURROUND түймесі арқылы да мүмкін болады (9-бет).
	Автоконтроль громкости	Арналар мен кірістер арасындағы үлкен дыбыс деңгейі айырмашылықтарын автоматты түрде реттейді [Выкл.] / [Вкл.]
	Коррекция громк.	Жеке арна немесе кіріс режимінің дыбыс деңгейін түзетеді
	Расстояние колонка-стена	Сәйлеуші мен қабырға арасындағы қашықтыққа байланысты төменгі жилік дыбысы үшін өтейді [Больше 30см] / [Менее 30см]● Егер теледидар мен қабырға арасындағы кеңістік 30 см-ден асса, [Больше 30см] ұсынылады.● Егер теледидар мен қабырға арасындағы кеңістік 30 см ішінде болса, [Менее 30см] ұсынылады.
Мазір	Элемент	Тузетулер / Конфигурациялар (баламалар)
Звук	MPX	Мультиплекс дыбыстық режимін таңдайды (қол жетімді болса)[Стерео]:Қалыпты түрде қолданыңыз.[Моно]: Стерео сигналды алу мүмкін болмағанда.[M1] / [M2]: Моно сигнал жіберілетін кезде қол жетімді.Аналогтық режим үшін
	Предпочтения аудио	Дыбыс жолдары үшін бастанқы параметрді таңдайды [Авто] / [MPEG][Авто]:Егер бағдарламада екіден аса жол болған кезде аудио жолдарды автоматты түрде таңдайды. Басымдық келесі ретпен беріледі —Dolby Digital Plus, HE-AAC, Dolby Digital, MPEG.[MPEG]: Басымдылық MPEG мәніне беріледі.Dolby Digital Plus және Dolby Digital - Dolby зертханалары жасап шығарған сандық сигналдарды кодтау әдістері. Стерео (2ch) аудионы қоспағанда, бул сигналдар көп арналы аудио болуы мумкін.НЕ-ААС тиімді сақтау мен таратуға арналған сандық аудионы ықшамдау үшін пайдаланылатын сенсорлық кодтау әдісі болып табылады.MPEG аудио сапасын жоғалтпай оны кішірек өлшемге сығудың аудио сығу әдісі болып табылады.Dolby Digital Plus және HE-AAC HD (Жоғары ажыратымдылық) бағдарламасына арналған технологиялар болып табылады.DVB режимі үшін
	Выбор SPDIF	SPDIF: Стандартты аудио тасымалдау файлы пішіміСандық дыбыс шығыс сигналы үшін DIGITAL AUDIO OUT және HDMI2 (ARC функциясы) терминалдарынан бастанқы параметрді таңдайды[Авто] / [PCM][Авто]:Dolby Digital Plus, Dolby Digital және көп арналы HE-AAC жүйесі Dolby Digital Bitstream ретінде шығарылады. MPEG шығысы - PCM сияқты шығыс.[PCM]: Сандық шығыс сигналы PCM модуляциясына бекітілген.DVB режимі немесе медиа ойнатқышы / желі қызметтері бейне мазмұндары үшін (62, 73-бет)ARC (Аудио қайтару арнасы): HDMI кабелі пайдаланылатын сандық дыбыс шығысы функциясы
	Вход HDMI1 / 2 / 3 / 4	Кіріс сигналын сәйкестеу үшін таңдайды [Цифровой] / [Аналоговый](90-бет)[Цифровой]: Дыбыс HDMI кабель қосылымы арқылы шығады[Аналоговый]: Дыбыс HDMI-DVI адаптері кабель қосылымы арқылы шықпаған кездеHDMI кірісі үшін
	Задержка SPDIF	Дыбыс суретпен синхрондалмаса, DIGITAL AUDIO OUT және HDMI2 (ARC функциясы) терминалдарынан шығатын дыбыстың кешігу уақытын түзетеді.DVB режимі үшін
	Заводские установки	Ағымдағы дыбыс режимі, [Баланс], [Громк. наушников] және [Окр. Звучание] әдепті параметрге қалпына келтіру үшін ОК түймесін басыңыз
Сеть	Тест подключения,Сетевоеподключение,Настройки беспров.сети,Настройка IP/DNS	Желі параметрін желілік ортада пайдалану үшін орнатады (67, 68-бет)
	Настройка соединения	Тепедидарды желіге қосылған құрылғылар арқылы басқару үшін орнатады (66-бет)
Мазір	Элемент		Түзетулер / Конфигурациялар (баламалар)
Сеть	Обновление программы		Кол жетімді бағдарламалық құрал жаңартуларын Panasonic веб-торабынан тексереді
	Сообщение о новом ПО		Жаңа бағдарламалық құрал желі арқылы табылғанда хабарландыру алу не алмауын таңдайды [Выкл.] / [Вкл.]
	Статус сети		Желі қүйін көрсетеді (MAC мекенжайы, ағымдағы желі параметрлерін, т.б.)
Таймер	Таймер откл ТВ		Теледидар автоматты түрде Қуту режиміне әтетін уақыт ұзақтығын орнатады [Выкл.] / [15] / [30] / [45] / [60] / [75] / [90] (минут) (21-бет)
	Авто Режим ожидания		Ешқандай әрекет орындалмайтын кезде теледидар қалдыратын уақыт ұзақтығын орнатады [Выкл.] / [2] / [4] (часа)● Қосылған жабдықлен автоматты кіріс қосу бұл функцияға ықпал етеді және уақыт санау бастапқы мәніне келтіріледі.● Хабарландыру қуту режиміне әтудің алдында 3 минут бұрын шығады.
Установки	Эконавигация		Теледидарды ең қолайлы энергияны үнемдейтін режимге автоматты түрде орнатады● ОК түймесін бассаңыз, келесі нөрселер төмендегідей болып орнатылады: [Режим Эко], [VIERA Link], [Совместное выкл.], [Эконом. режим ожидания], [Энергосхр.] ➞ [Вкл.][Интеллект. режим ожид.] ➞ [Вкл(без напоминания)][Авто Режим ожидания] ➞[2 часа]
	Меню соединений	VIERA Link	VIERA Link функцияларын пайдалану үшін орнатады [Выкл.] / [Вкл.] (77-бет)
		Тип контента HDMI	Сурет параметрлерін алынған HDMI мазмұнына сәйкес HDMI кабелі арқылы автоматты реттейді [Выкл.] / [Авто]● Бұл функция қосылған жабдық HDMI мазмұн түрін қолдаған жағдайда қол жетімді болады.● Бұл функция жұмыс істегенде мазмұн түрі туралы ақпарат бірнеше секундқа көрсетіледі.
		Выход AV1	Теледидардан Q-Link жүйесіне берілетін сигналды таңдайды [TV] / [AV2] / [Монитор][Монитор]: Экранда көрсетілген кескін● Component және HDMI сигналдары шығарылмайды.
		Совместное вкл.	“Совместное вкл.” функциясын пайдалану үшін орнатады [Выкл.] / [Вкл.] (76, 77-бет)
		Совместное выкл.	“Совместное выкл.” функциясын пайдалану үшін орнатады [Выкл.] / [Вкл.] (76, 77-бет)
		Эконом. режим ожидания	Қуту режимінде электр қуатын пайдалануды азайту үшін жалғанған жабдықты бақылайды [Выкл.] / [Вкл.] (78-бет)● Бұл функция [VIERA Link] параметрі [Вкл.] күйіне және [Совместное выкл.] параметрі [Вкл.] күйіне орнатылғанда қол жетімді болады.
Установки	Меню соединений	Интеллект. режим ожид.	Энергияны пайдалануды азайту үшін көрілмейтін немесе пайдаланылмайтын қосылған жабдықты Күту режиміне өткізеді [Выкл.] / [Вкл(с напоминанием)] / [Вкл(без напоминания)] (78-бет)● Бүл функция [VIERA Link] режимі [Вкл.] күйіне қойылғанда қол жетімді болады.
		Загрузка	Арна, тіл, ел параметрлерін теледидарға қосылған Q-Link немесе VIERA Link үйлесімді жабдығына жуктейді● DVB-C арна параметрін жуктеу мүмкін емес.
	Блокировка от детей		Қалаусыз кірудің алдын алу үшін арналар немесе кірістер үшін кіруді бақылауды қолданады (49-бет)
	Мено настройки*	Редактор Избранного	Таңдаулы арналарының тізімін жасайды (45-бет)● Аналогтық режимде жоқ.
		Список каналов	Қажетсіз арналарды өткізіп жібереді немесе арналарды өндейді (46-бет)
		Автонастройка	Қабылданатын арналарды автоматты түрде іздейді (43, 44-бет)
		Ручная настройка	Арналарды қолмен іздейді (47-бет)
		Обновить список каналов	Параметрлерді сақтай отырып арналар тізімін жаңартады (48-бет)● DVB режимі үшін
		Сообщение о нов канале	Жаңа арна табылғанда хабарландыру алу не алмауды таңдайды [Выкл.] / [Вкл.] (48-бет)● DVB режимі үшін
		Состояние сигнала	Сигнал күйін тексереді (48-бет)● Аналогтық режимде жоқ.
		Аттенюатор	Кедергіні болдырмау үшін автоматты түрде DVB-C сигналын азайтады [Выкл.] / [Вкл.]● Егер DVB-C сигналы тым кушті болса, кедергі пайда болуы мүмкін. Мүндай жағдайда сигналды автоматты түрде азайту үшін [Вкл.] күйіне орнатыңыз.
		Добавить ТВ-сигнал	Теледидар сигналын қосады● Теледидар алғаш рет пайдаланылған кезде [Автонастройка] ішінде реттеу үшін барлық режимдерді өткізіп жібергенде бүл функция қол жетімді болады.● Теледидарды алғаш рет пайдаланғанда, “Автонастройка” өрекеттерін қараңыз (14-бет).
	Язык	Язык меню	Дисплейге шығатын тілді өзгертеді
		Предпочтение Аудио 1 / 2	DVB мульти аудиоға арналған бірінші және екінші қалаулы тілдерді таңдайды (таратушаға байланысты)
		Предпочт. Субтитры 1 / 2	DVB субтитрлері үшін бірінші және екінші таңдаулы тілдерді таңдайды (таратушаға байланысты)● Субтитрлерді көрсету үшін ➔ (20-бет)
		Предпочтение Телетекст	DVB телемәтін қызметі үшін қалаулы тілдерді таңдайды (таратушаға байланысты)
Мазір	Элемент		Тузетулер / Конфигурациялар (баламалар)
Установки	Настройки экрана	Предпочт. Тип Субтитров	Тандаулы субтитр турін тандайды [Стандарт] / [Для слабослышащих]• [Для слабослышащих] DVB субтитрлерін түсінуге және пайдалануға көмектеседі (таратушыға байланысты).• [Предпочт. Субтитры 1 / 2] [Язык] ішінде басымдылық беріледі.
		Телетекст	Телемәтінді көрсету режимі [TOP (FLOF)] / [Список] (25-бет)
		Язык телетекста	Телемәтін тілінің карпін тандайды [Запад] / [Восток 1] / [Восток 2][Запад]: Ағылшын, француз, неміс, грек, итальян, испан, швед, турік, т.б.[Восток 1]: Чех, ағылшын, эстон, латыш, румын, орыс, украин, т.б.[Восток 2]: Чех, венгр, латыш, поляк, румын, т.б.
		Гид по умолчанию	GUIDE түймесі басылғанда әдепкі теледидар нұсқаушысының турін тандайды [Список каналов] / [ТВ Гид][ТВ Гид]:Электрондық бағдарлама нұсқаулығы (EPG) қол жетімді.• EPG пайдалану үшін ➕(23-бет)[Список каналов]:Арналар тізімі EPG орнына шығады.
		Метки входа	Әрбір кіріс режимінің белгісін тандау үшін немесе оңайырақ анықтау және [Выбор ТВ] (19-бет), [Выбор входа] (27-бет) тармағында немесе баннерде тандау үшін қосылмаған турін өткізіп жіберуді орнату үшін кіріс белгілеріне кіреді• Әр кіріс режимін еркін атау үшін, [Переименовать вход] опциясын тандап, таңбаларды орнатыңыз (ең көбі 10 таңба).• Кіріс режимін өткізіп жіберу үшін [Пропуск] тармағын таңданыз.
		Тайм-аут баннера	Ақпараттық баннердің экранда қанша ұақыт сақталатының көрсетеді[нет отображения] / [1] / [2] / [3] / [4] / [5] / [6] / [7] / [8] / [9] / [10] (секунд)
		Баннер VIERA Connect	VIERA Connect кіріспе баннері дисплейін орнатады [Выкл.] / [Вкл.](18, 19-бет)
		Таймер игры	Экранның он жақ жоғарғы белігінде Ойын режимін пайдалана отырып, әрбір 30 минут сайын өткен ұақыттың үздіксіз жазбасын көрсету үшін [Вкл.] күйіне орнату [Выкл.] / [Вкл.]• Бүл функция [Режим просмотра] режимі [Игра] күйіне қойылғанда қол жетімді болады. ➕(35-бет)
		Режим Радио	Радио арнасы таңдалған кезде экранды автоматты турде өшіру үшін таймерді орнатады [Выкл.] / [5] / [10] / [15] / [20] (секунд)• Экран өшірілген кезде де дыбыс қосулы болады. Бүл функция радио арнасын тыңдау кезінде қуат түтынуды үнемдеуге тиімді.• Экранды қосу үшін, Standby (Куту), Volume Up / Down (Дыбыс деңгейі жоғары / темен) және MUTE (Дыбысты өшіру) түймелерінен басқа түймелерді басыңыз.• Аналогтық режимде жоқ.
	Обычный интерфейс		Кодталған арнаны көру үшін қамтуды қолданады (50-бет)
	DivX® VOD		DivX VOD тіркеу кодын көрсетеді (88-бет)
Мазір	Элемент		Түзетулер / Конфигурациялар (баламалар)
Установки	Дополнительно		Косымша сурет параметрлерін іске қосады [Выкл.] / [Вкл.]Сурет мәзірінде қосымша элементтерді көрсету үшін [Вкл.] мәнін орнатыңыз. (54-бет)
	Системное меню	Раскладка USB клав.	Өзіңздің USB пернетактаңыз қолдайтын тілді тандайдыUSB пернетактасын пайдалану туралы толық ақпарат үшін ➞ (90-бет)
		Начальные установки	Барлық параметрлерді бастапқы қүйіне көлтіреді (51-бет)
		Обновление системы	Жаңа бағдарламалық жасақтаманы тепедидарға жүктейді (52-бет)
		Лицензия прогр.	Бағдарламалық құралдың лицензиялық ақпаратын көрсетеді
		Системная информация	Бүл теледидардың жүйелік ақпаратын көрсетеді
		Информ. об устройстве	Бүл теледидардың құрылғы ақпаратын көрсетеді
	Другие настройки	Включение по выбору	Теледидар қосылған кезде кірісті автоматты түрде тандайды [TV] / [AV]Теледидар тюнерінен сурет көру үшін [TV] қүйіне орнатыңыз. AV1 немесе HDMI1 терминалына қосылып түрган сыртқы құралдан кірісті қара үшін [AV] қызметіне бейімдеңіз, ягни жоғарғы шаршыға бейімдеңіз.Қуат көзіне қосканда автоматты түрде қосылу үшін сыртқы жабдық қосылған болуы және бақылау сигналын жіберіп тұруы тиіс.
		Энергосохр.	Электр қуатын пайдалануды азайту үшін суреттің жарықтығын азайтады [Выкл.] / [Вкл.]
		Часовой пояс	Уақыт деректерін түзетедіУақыт деректері GMT негізінде түзетіледі.

*[Меню настройки] тармағындағы параметрлер тек таңдалған теледидар режимі үшін қолданылады. Мәзір атауы теледидар режиміне байланысты әртүрлі болады. ([Меню настройки DVB-C] / [Меню настройки DVB-T] / [Меню аналог. настройки]) - Орнату мәзірінде [Дополнительно] [Вкл.] күйіне қойылса немесе РС кірісі, медиа ойнатқыш немесе желілік қызмет әрекеттері режимінде басқа мәзір көрсетіледі. (53, 54, 56 - 63, 70 - 73-бет) - Тек қол жетімді элементтер таңдалады.

"Меню установок" мәзірінен қайта реттеу

• Бұл функция арнаны реттеу әлдеқашан орындалған кезде қол жетімді. • Таңдалған режим ғана қайта реттеледі. Алдыңғы реттеу параметрлерінің барлығы өшіріледі.
• Егер "Блокировка от детей" PIN коды орнатылған болса (49-бет), PIN коды қажет. • Егер реттеу толық аяқталмаса → [Ручная настройка] (47-бет)

DVB-C, DVB-T, аналогтық арналар

1

DVB-C, DVB-T немесе аналогтық арнаны таңдау

→(19-бет)

TV

2

Мәзірді шығарыңыз және [Установки] тармағын таңдаңыз

①таңдау

②қатынасу

[Меню настройки DVB-C], [Меню настройки DVB-T] немесе [Меню аналог. настройки] таңдаңыз

"Автонастройка" параметрлерін орнату (DVB-C)

- Параметрлерден кейін [Начать сканирование] пәрменін таңдаңыз.

• [Режим сканирования] [Полный]: бүкіл жиілік диапазонын сканерлейді. [Быстрый]: еліңіздегі сәйкес жиілікті сканерлейді. - Әдетте [Частота], [Символьная скорость] және [Сетевой ID] параметрлерін [Авто] күйіне орнатыңыз. Егер [Авто] көрсетілмесе немесе қажет болса, кабельдік телевизия қызметтерін көрсетуші берген мәнді сандық түймелермен енгізіңіз.

"Автонастройка" параметрін іске қосу

(Параметрлер автоматты түрде орнатылады)

DVB-C:

Автонастройка DVB-C

• Арна, тіл және ел параметрлері теледидарға қосылған Q-Link немесе VIERA Link үйлесімді жабдығына жүктеледі.

Әрекет аяқталған кезде ең төменде орналасқан арна көрсетіледі.

Теледидардағы түймелермен автоматты орнату

Автоматты орнату үшін теледидардағы түймелерді пайдалану (10-бет)

1 [Автонастройка] шыққанша F түймесін қайталай басыңыз

2 Кіріңіз: [Автонастройка]

4 Іске қосыңыз: [Автонастройка]

- Баскару тактасы түймесін басқан кезде баскару тактасының экран мәзірі шығады.

Арналарды реттеу және өңдеу

Арналарды қайта реттеуге немесе таңдаулы арналар тізімін жасауға, қажетсіз арналарды өткізіп жіберуге т.б. болады.

1

Режимді таңдаңыз

→(19-6eT)

TV

2

Мәзірді шығарыңыз және [Установки] тармағын таңдаңыз

①таңдау

②қатынасу

3

[Меню настройки DVB-C], [Меню настройки DVB-T] немесе [Меню аналог. настройки] таңдаңыз

• Көрсетілген элемент таңдалған режимге байланысты болады.

4

Келесі функциялардың бірін таңдау

«Меню установок» мәзірінен қайта реттеу (43, 44-бет)

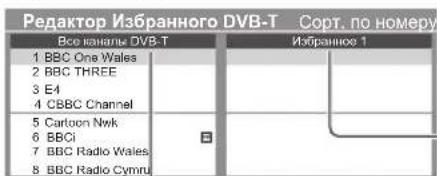

Таңдаулы DVB арналарын тізімде көрсету [Редактор Избранного]

Түрлі таратушылардан таңдаулы арналар тізімін жасау (4 тізімге дейін: [Избранное]1-4).

DVB Таңдаулылар тізімдері ақпараттық баннердегі «Категория» (20-бет) және теледидар нұсқаушысы экраны арқылы қол жетімді болады (23-бет).

1 Арнаны тізімге қосу үшін таңдау (◦: шифрланған арна)

Мысал: DVB-T

- Арнаның атауларын алфавиттік тәртіппен сұрыптау үшін

(қызыл)

• Басқа Таңдаулыларды көрсету үшін

(жасыл)

Санатты өзгерту үшін

(көк)

2 Оны Таңдаулылар тізіміне қосу

Мысал: DVB-T

- Бір мезгілде тізімге үздіксіз арналар блогын қосу үшін

(сары)

• Барлық арналарды тізімге қосу

(сары)

(жасыл)

■ Таңдаулылар тізімін өңдеу үшін

Курсор Таңдаулылар өрісінде тұрған кезде өңдеу үшін

• Арнаны жылжыту үшін

• Арнаны жою үшін

• Барлық арналарды жою үшін

• Таңдаулыларды атау үшін

Таңбалар орнату (ең көбі 10 таңба)

Кірісті қайта атау

Атауы

Қалаусыз арналарды өткізіп жіберу, Арналарды өңдеу [Арналар тізімі]

Қалаусыз аналогтық арналарды жасыруға (өткізіп жіберуге) болады.

Жасырын арналар осы функциядан басқа жерде көрсетілмейді.

Арнаны және көрсетуді/жасыруды таңдаңыз

Мысал: DVB-T

• Барлық арналарды көрсету үшін

- Арна атауларын алфавиттік тәртіппен сұрыптау үшін (DVB)

• Санатты өзгерту үшін (DVB)

■ Арналарды өңдеу үшін

• Арнаның орнын жылжыту үшін

Мысал: Аналогтық

Арнаның орны

• Әр арнаны қайта қүйге келтіру үшін ([Қолмен баптау] (47-бет)) (Аналогтық)

• Арнаның атын өзгерту үшін (Аналогтық)

Ескертпе

• Егер аналогтық режимде VCR тек RF ток сымымен жалғанған болса, [VCR] мәзірін өңдеңіз.

DVB арнасын қолмен орнату [Ручная настройка]

DVB арналарын қайта реттеу үшін әдетте [Автонастройка] немесе [Обновить список каналов] параметрін пайдаланыңыз.

Егер реттеу толығымен аяқталмаса немесе антеннаның бағытын реттеу үшін осы функцияны пайдаланыңыз.

- Барлық табылған арналар Арналар тізіміне қосылады.

DVB-C:

1 Жиілікті енгізу

- Әдетте [Символьная скорость] және [Идентификатор услуги] параметрлерін [Авто] күйіне орнатыңыз.

DVB-T:

1 Жиілікті әрбір арна үшін реттеу

• [Качество сигнала] параметрінің ең жоғары шегін орнатыңыз.

Жеке бағдарламаның реттеуіне кішкене реттеу жасау үшін пайдаланыңыз (ауа райына байланысты және т.б.).

[Ручная настройка]:

Автоматты орнатудан кейін аналогтық арнаны қолмен орнатыңыз.

• [Система звука] және [Система цвета] бейімдеңіз және мына қызметті орындаңыз. [Система цвета] [Авто] қалпына орнатылады. • Егер VCR тек RF шнурымен жалғанған болса, арна қалпын [0] қалпына қойыңыз.

Жаңа арналар қосуыңызға, алып тасталған арналарды жоюыңызға, арналар атауын жаңартуыңызға және Арналар тізіміне автоматты түрде орналастыруыңызға болады.

• Параметрлер [Редактор Избранного], [Список каналов], [Блокировка от детей] сақталуы барысында т.б. арналар тізімі жаңартылады.
• Сигнал күйіне байланысты, жаңалау қызметі дұрыс жұмыс істемеуі мүмкін.

Хабарландыруды көрсету [Сообщение о нов канале] (DVB)

Жаңа DVB арнасы табылғанда хабарландыру беру не бермеуді таңдайды.

Арнаны таңдайды және DVB сигналының күйін тексереді.

Жақсы сигнал күші DVB қабылдауға арналған сәйкес сигнал көрсеткіші емес.

Сигнал сапасын көрсеткішін келесідей пайдаланыңыз.

• Арнаны өзгерту үшін

Мысал:

Бұл бағаналар таңдалған арнаның ең көп деген сигнал шамасын көрсетеді.

Балалардың пайдалануын шектеу құлпы

Нақты арналарды / AV кіріс ұяларын құлыптауыңызға және оларды кім қарайтынын басқаруыңызға болады. Құлыпталған арна / кіріс таңдалған кезде хабар шығады. Көру үшін PIN кодын енгізіңіз.

1

Мәзірді шығарыңыз және [Установки] тармағын таңдаңыз

① таңдау

② қатынасу

2

Арнаның аудиториясын басқару [Балалардан қорғау]

1 PIN кодын енгізу (4 таңба)

• Алғаш орнатқанда PIN кодын екі рет енгізіңіз. • PIN коды ұмытылатын жағдайлар үшін оны жазып қойыңыз.

• Күшін жою үшін Құлыпталған арна / кірісті таңдаңыз

: Арна / кіріс құлыпталған кезде көрсетіледі

• Арнаның атауларын алфавиттік тәртіппен сұрыптау үшін

(қызыл)

• Барлық құлыптарды болдырмау үшін

(сары)

• Барлығын құлыптау үшін

(жасыл)

- Келесі кірістің үстіне бірден өту үшін

(κθκ)

■ PIN кодын өзгерту

1. [Изменить PIN код] таңдау

2. Жаңа PIN кодын екі рет енгізу

Ескертпе

• [Начальные установки] (51-бет) орнатылуы PIN код пен барлық параметрлерді өшіреді.

Әдеттегі интерфейс модулі мәзірі Әдеттегі интерфейс (СІ) модульдеріндегі бағдарламалық жасақтамаға кіру мүмкіндігін береді.

• Бұл функция кейбір елдерде қол жетімді болмауы мүмкін. • Бейне және дыбыс сигналдары таратушы немесе қызметтерге байланысты шықпауы мүмкін. СІ модулі кейбір қызметтерді көруге мүмкіндік берсе де, бұл теледидарда барлық қызметтердің ұсынылуына кепілдік берілмейді (мысалы, шифрланған ақылы телевизия арналары).

Тек қана таратушының мақұлдаған СІ модулін ғана пайдаланыңыз.

Қосымша ақпарат алу үшін және қызметтер талаптарын білу үшін жергілікті Panasonic дилеріне хабарласыңыз.

Сақтаныңыз

• Cl модулін енгізгенде немесе алып тастағанда желілік қуатты қосу/өшіру қосқышын өшіріңіз.
• Егер көру картасы және картаны оқу құралы жинақ ретінде жеткізілетін болса, алдымен картаны оқу құралын, кейін көру картасын картаны оқу құралына енгізіңіз.
• Модульді дұрыс бағытта енгізіңіз.
• Теледидар бетін жоғары қаратып қойғанда СІ модулін теледидардан алып тастаңыз. Бұл СІ модуліне және СІ ұясына зақым келтіруі мүмкін.

СІ саңылауы Толығымен енгізу немесе алып тастау СІ модулі Теледидардың артқы жағы

СІ модулін енгізу (қосымша)

• Экранға шығатын мүмкіндіктер таңдалған СІ модулінің құрамына байланысты болады. - Қалыпты кодталған арналар пайда болады. Экрандық нұсқауларды орындаңыз. Егер кодталған арна шықпаса, төмендегіні орындаңыз. - Егжей-тегжейлі мәліметтер үшін СІ модулінің нұсқаулығын оқыңыз немесе таратушыдан сұраңыз.

1

DVB-C немесе DVB-T таңдаңыз

→(19-бет)

TV

2

Мәзірді шығарыңыз және [Установки] тармағын таңдаңыз

①тандау ②қатынасу

3

Әдеттегі интерфейске кіріп, экрандық нұсқауларды орындаңыз

- Экрандық нұсқаулар қашықтан басқару құрылғысының түймелеріне сәйкес келмеуі мүмкін.

Жіберілу күйінде

Теледидарды бастапқы қалпына қайтарады, яғни ешбір арна реттелмеген жағдайға. Барлық параметрлер ысырылады (арналар, кескін, дыбыс параметрлері және т.б.).

• Тек теледидар арналарын қайта реттеу үшін, мысалы көшкеннен кейін

“Меню установок” мәзірінен қайта реттеу” (43, 44-бет)

①тандау

②қатынасу

①тандау

②қатынасу

①тандау

②қатынасу

2 Экрандағы нұсқауларды орындаңыз

• [Автонастройка] автоматты түрде басталады. (14-бет)

Теледидар бағдарламалық жасақтамасын жаңарту

Теледидар өнімділігін немесе әрекеттерін жақсарту үшін бағдарламалық жасақтаманың жаңа нұсқасы жүктеуге шығарылуы мүмкін.

Егер жаңарту қол жетімді болған жағдайда, арнада жаңарту ақпараты болған кезде хабарландыру хабары шығады.

• Жүктеу үшін

(Жүктемеу үшін EXIT түймесін басыңыз)

Жаңа бағдарламалық жасақтаманы автоматты түрде немесе қолмен жаңартуға болады.

1

Мәзірді шығарыңыз және [Установки] тармағын таңдаңыз

①тандау

②қатынасу

2

Теледидардың бағдарламалық жасақтама жүйесін жаңарту [Обновление системы]

■ Автоматты түрде жаңарту

Егер жүйені жаңарту орындалып жатса, бағдарламалық жасақтама жаңартылады (бұл теледидар функцияларын өзгертуі мүмкін).

Егер олай жасағыңыз келмесе, [Автопоиск обновл. при ожидании] қызметін [Выкл.] күйіне орнатыңыз.

- Орнатылған сайын қандай да бір бағдарламалық жасақтама қол жетімді болған сайын теледидар автоматты түрде күту режимінде іздеу жүргізіп, жаңартуды жүктейді.

- Автоматты жаңарту келесі талаптарға сәйкес орындалады:

• Күту режимі (Теледидар қашықтан басқару құрылғысымен өшіріледі) • Тікелей теледидар жазғыш құралы іске қосылмайды.

■ Дереу жаңарту

2 Жаңартуларды іздейді (бірнеше минут) және егер болса, сәйкес хабарды көрсетеді

3 Жүктеу

Ескертпе

Жүктеу 60 минутқа жуық уақыт алуы мүмкін. - Бағдарламалық жасақтаманы жүктеу және жаңарту кезінде теледидарды ӨШІРМЕҢІЗ. - Ескерту хабары еске салғыш болуы мүмкін. Бұл жағдайда кесте ақпараты (жаңа нұсқаны пайдалануға болатын күн) шығады. Жаңарту үшін сақтау орнатуыңызға болады. Теледидар өшірулі болғанда жаңарту іске қосылмайды.

Теледидарға компьютер экранын шығару

Теледидарға қосылған компьютер экранын теледидарға шығаруға болады. Сондай-ақ, аудио кабелін қосу арқылы компьютер дыбысын тыңдай аласыз.

1 Сыртқы кірісті таңдау

AV

2 [PC] таңдау

Кірісті таңдау

AV1

AV2

PC

HDMI1

HDMI2

HDMI3

HDMI4

TV

SD карта/USB

①таңдау

②қатынасу

• Сәйкес сигналдар → (91-бет) - Егер [Ч-та строч. разв.] немесе [Ч-та кадр. разв.] қызыл түспен көрсетілсе, сигналдарға қолдау көрсетілмеуі мүмкін.

- Параметрлер жасау → "Мәзір функцияларын пайдалану әдісі" (34-бет)

Мазір	Элемент		Түзетулер / Конфигурациялар (баламалар)
Установки	Установка ф-ций ПК	Разр. вход. сигнала	Кең көрініске ауыстырады: VGA (640 × 480 пиксель) / WVGA (852 × 480 пиксель) / XGA (1 024 × 768 пиксель) / WXGA (1 280 × 768 пиксель, 1 366 × 768 пиксель)Опциялар сигналдарға байланысты өзгереді
		Частота синхр.	Шу пайда болған кезде ең аз деңгейге орнатылады
		Гориз. поз.	Көлденең орналасуды түзетеді [ЗХСУ]
		Верт. поз.	Тік орналасуды түзетеді [АУ87]
		Фаза синхр.	Жыпылықтау мен бұрмалауды жоядыСинхрондау жилігі түзетілгеннен кейін түзетуШу пайда болған кезде ең аз деңгейге орнатылады
		Тип синхр.	Егер кескін бұрмаланса, басқа синхрондау сигналын таңдайды[по гор и верт] / [по зеленому][по гор и верт]: компьютерден берілетін көлденең және тік сигналдар арқылы[по зеленому]: компьютерден берілетін жасыл сигнал арқылы (қол жетімді болса)
		Заводские установки	[Установка ф-ций ПК] параметрін әдепкі параметрлерге келтіру үшін ОК түймесін басыңыз

• Басқа элементтер → (35 - 42, 54-бет)

Ескертпе

- HDMI-қолдайтын компьютерде HDMI кабелін пайдалану арқылы HDMI терминалдарына (HDMI1 / HDMI2 / HDMI3 / HDMI4) қосуға болады (90-бет).

Қосымша сурет параметрлері

Әрбір кіріс пен Көру режимі үшін егжей-тегжейлі сурет параметрлерін түзетуіңізге және орнатуыңызға болады.

• Бұл функцияны толығымен пайдалану үшін Орнату мәзірінде [Дополнительно] параметрін [Вкл.] күйіне қойыңыз. (42-бет)
• Компьютердің кіріс режимінде кейбір функциялар [Дополнительно] параметрін орнатусыз қол жетімді болады.

Егжей-тегжейлі сурет параметрлерін реттеу [Қосымша параметрлер]

- [Түс басқару] параметрі [Қарау режимі] параметрі «Сурет» мәзірінде [True Cinema режимі] күйіне орнатылған кезде қол жетімді болады.

Мәзір	Элемент			Түзетулер / Конфигурациялар (баламалар)
Изображение	Дол. настройки	Баланс белого	Усиление красного, Усиление зеленого, Усиление синего	Ашық қызыл / жасыл / көк аумақтың ақ түс теңгерімін түзетеді
			Отсечка красного, Отсечка зеленого, Отсечка синего	Қою қызыл / жасыл / көк аумақтың ақ түс теңгерімін түзетеді
			Заводские установки	Әдепкі Ақ түс теңгерімін қалпына келтіру үшін ОК түймесін басыңыз
		Colour Management	Красный оттенок, Зеленый оттенок, Синий оттенок	Қызыл / жасыл / көк түс аумағының сурет реңкін түзетеді
			Насыщенность красным, Насыщенность зеленым, Насыщенность синим	Қызыл / жасыл /көк түсті аумақтың қанықтылығын түзетеді
			Яркость-красный, Яркость-зеленый, Яркость-синий	Қызыл / жасыл көк түсті аумақтың ашықтығын реттейді
			Заводские установки	Әдепті Түс басқаруын қалпына келтіру үшін ОК түймесін басыңыз
		Гамма	Гамма	Гамма қисығын ауыстырып қосады [1.8] / [2.0] / [2.2] / [2.4] / [2.6]● Сандық мәндердің реттеуге анықтама болатынын ескеріңіз.
			Заводские установки	Әдепті Гамманы қалпына келтіру үшін ОК түймесін басыңыз

Медиа ойнатқышты пайдалану

Медиа ойнатқыш SD картасы мен USB жадында жазылған фотосуреттерді, бейнелерді немесе музыканы пайдалануға мүмкіндік береді.

VIERA IMAGE VIEWER — бұл SD картасын ұяшыққа енгізу арқылы теледидар экранында SD картасында жазылған фотосуреттер мен бейнелерді оңай көруге арналған функция.

Фото режимі:

Сандық камералар түсірген фотосуреттер көрсетіледі.

Бейне режимі:

Сандық бейнекамералар түсірген бейнефильмдер ойнатылады.

Музыка режимі:

Сандық музыка деректері ойнатылады.

Жұмыс істегенде, дыбыс сигналы AV1, DIGITAL AUDIO OUT және HDMI2 (ARC функциясы) терминалдарынан шығады. Бірақ бейне сигналдары шықпайды. Егер [Выход AV1] терминалы «Меню установок» мәзіріндегі [Монитор] ішіне орнатылса, AV1 терминалы аудио сигналын шығарады (39-бет). ARC функциясы бар HDMI2 терминалын пайдалану үшін ARC функциясы бар күшейткішті қосыңыз (75-бет) және театр динамиктерін пайдалануды орнатыңыз (81-бет). - [Дата] жазу құралының жазбаны жасаған күнін көрсетеді. Жазылған күні көрсетілмеген файл «**/**/****» түрінде беріледі. - Пайдаланылатын жазу құрылғысына байланысты сурет теледидарда дұрыс көрсетілмеуі мүмкін. - Көптеген файлдар мен қалталар болған жағдайда көрсету біраз уақыт алуы мүмкін. • Ішінара бүлінген файлдар төмен ажыратымдылықпен көрсетілуі мүмкін. • Сурет параметрі жағдайларға байланысты жұмыс істемеуі мүмкін. - Қалта атауы мен файл атаулары пайдаланылған сандық камера немесе сандық бейнекамера арқылы әр түрлі болуы мүмкін.

• Тіке және толығымен енгізіңіз немесе алып тастаңыз. - USB флэш жадын USB 1, 2 немесе 3 портына қосыңыз.

SD карта

① SD картасын жапсырма бетін алға қаратып мұқият салыңыз.

② Сырт еткенше итеріңіз. Алып тастау үшін оны тағы итеріңіз.

Ойық

- USB құрылғысын USB 1 портына қосқан кезде, SD картасын салу / шығару қиын болуы мүмкін. Мұндай жағдайда, USB құрылғысының қосылмағанын тексеріп, SD картасын абайлап салыңыз / шығарыңыз.

• Қосу кезінде терминалдар мен құрылғылардың түрі дұрыс екендігін тексеріңіз. • Құрылғылар туралы ақпарат үшін → “Жазуға немесе ойнатуға арналған құрылғылар” (89-бет)
• Қолдау көрсетілетін файл пішімі үшін “Медиа ойнатқышында және мультимедиа серверлерде қолдау көрсетілетін файл пішімі” (86, 87-бет)

Медиа ойнатқышты іске қосу

1

Теледидарға SD картаны немесе USB флэш жадын салу (55-бет)

2

Хабарды растау және Медиа ойнатқышты іске қосу

- Сонымен қатар, келесі түймені басу арқылы іске қосуыңызға болады.

"Сыртқы материалдарды қарау" (27-бет)

3

Кіретін құрылғыны таңдау

- Егер екі немесе одан да көп құрылғылар жалғанбаған болса, бұл қадам өткізіп жіберіледі.

Тандалған құрылғы атауы

4

Мазмұнды таңдау

Мысал: Шағын кескін - [Барлық фотосуреттер]

• Бөлектелген мазмұнның ақпаратын көрсету үшін

Тандалған құрылғы атауы

Ескертпе

• VIERA TOOLS көмегімен әр режимге тікелей қол жеткізуге болады. → (33-бет) • Әрбір файлды ойнату үшін тиісті құрылғыны және мазмұнды таңдаңыз. - Ойнату барысында келесі түймелерді пайдалана аласыз. Қашықтан басқару пультінің кодын "73" ретінде орнатыңыз (28-бет).

Құрылғыны өзгерту

Екі немесе одан да көп қосылған жағдайда бірдей режимде тікелей басқа құрылғыға ауысуыңызға болады.

1 Шағын кескін көрсетілген кезде құрылғы таңдауды көрсетіңіз

(сары)

2 Кіретін құрылғыны таңдау

Тандалған құрылғы атауы

Мазмұнды өзгерту

Шағын кескіннен Медиа ойнатқыштың басқа режиміне ауысуыңызға болады.

- Режимді ағымдағы құрылғыға ауыстырып қосуға болады.

1 Шағын кескін көрсетілуі кезінде мазмұнды таңдауын көрсету

(κθκ)

2 Мазмұнды таңдаңыз

Фото режимі SD картасындағы немесе USB флеш жадындағы барлық “.jpg” кеңейтіміндегі файлдарды оқиды және “.mро” кеңейтіміндегі файлдарды қолдайды.

SD картасындағы немесе USB флеш-жадындағы барлық суреттердің шағын кескіні көрсетіледі.

Мысал: Шағын кескін - [Все фото]

- Шағын кескін экранындағы фотосуреттердің өлшемін өзгерту

[По одному] - Фотолар бір уақытта көрсетіледі.

Көрілетін суреттердің шағын кескіндерінен файлды таңдап алыңыз

①тандау

②қатынасу

Мысал:

Пайдалану нұсқаулығы

- Пайдалану нұсқаулығын көрсету / жасыру үшін

• Шағын кескінге оралу

BACK/ RETURN

- Жеке көріністі іске қосу үшін

Алдыңғы фотоға өту

Слайдшоу

Келесі фотоға өту

Тоқтату

(шағын кескінге оралу)

- 90°-қа бұру үшін

(көк)

[Слайдшоу] - Слайдшоу барлық фотосуреттер ағымдағы шағын кескін аралығында қаралғанда аяқталады.

1 Бірінші рет көру үшін фотолардың шағын кескінінен файлды таңдаңыз

2 Слайдшоуды бастау

- Пайдалану нұсқаулығын көрсету / жасыру үшін

• Шағын кескінге оралу

BACK/RETURN

• Фондық музыканы өзгерту үшін → “Фотосурет орнатулары” (59-бет)

■ Қалта, жазылған күні немесе жазылған айы бойынша сұрыптау

1 Шағын кескін көрінісінде көріністі таңдауды көрсету

(жасыл)

2 Сұрыптау түрін таңдаңыз

①тандау

②қатынасу

[По папкам]:

Қалта бойынша топталған шағын суреттерді көрсетеді. - Қалтада жоқ файлдар “/” атты қалтаға жиналады.

Бір күнге немесе айға сәйкес топталған шағын суреттерді көрсетеді.

- Жазылған күні берілмеген фотолар тобы [Неизвестные] деп көрсетіледі.

- Барлық фотоның шағын кескініне оралу үшін

①[Все фото] таңдау

②қатынасу

Бұл теледидар SD картасындағы фотосуреттер жұбын пайдаланып 3D фотосуретін жасап, оны сол SD картасына сақтай алады.

• Сондай-ақ, бұл теледидар 3D фотосуретін USB флэш жадындағы фотосуреттерден жасай алады, бірақ оны сақтай алмайды.
• Бұл функция сандық камералармен жазылған фотосуреттер үшін қолжетімді болады.
• Таңдалған фотосуреттерге байланысты, жасалған 3D фотосуреті жарамсыз болуы мүмкін немесе 3D фотосуретін жасау мүмкін болмауы мүмкін. Суретке түсіру (L үшін), кейін камераны шамамен оң жаққа 5 см-ге жылжыту және тағы бір рет суретке түсіру (R үшін) ұсынылады. • Жасалған 3D фотосуретін 3D әсерімен көру үшін 3D көзілдірігі қажет →“Стандартты керек-жарақтар” (6-бет)

1 Шағын кескін көрінісінде таңдау мәзірін көрсету

OPTION

3 L (сол) және R (оң) үшін екі фотосурет таңдау

• Жазылған күні мен пикселдері бірдей фотосуреттерді ғана таңдай аласыз. • L және R үшін фотосуреттерді қарама-қарсы таңдасаңыз, жасалған 3D фотосуретін дұрыс көре алмауыңыз мүмкін.

4 3D фотосуретін жасау

• Егер таңдалған фотосуреттер 3D фотосуреті үшін жарамсыз болса, қате туралы хабар көрсетіледі және фотосурет таңдау экранына қайтарады (3-қадам). • 3D фотосуретін SD картасына сақтау үшін

Фотосуретті сақтауды аяқтағаннан кейін фотосурет таңдау экраны көрсетіледі (3-қадам). Басқа 3D фотосуретін жасау үшін қайтадан фотосуреттерді таңдаңыз немесе [Создание 3D фотографий] режимінен шығыңыз.

■ Сақталған 3D фотосуреттерін пайдалану

Сақталған 3D фотолары Шағын кескін экранында көрсетіледі. 3D көзілдірігін тағып, 3D фотоларын көріңіз.

Мысал: Шағын кескін

Сакталған 3D фотосуреті

Фотосурет орнатулары

Фото режиміне параметрлерді орнатыңыз.

1 Тандау мәзірін көрсету

OPTION

3 Элементтерді таңдау және орнату

• Сурет сапасы слайдшоу параметрлеріне байланысты нашар болуы мүмкін.
• Сурет параметрлері слайдшоу параметрлеріне байланысты жұмыс істемеуі мүмкін.

Мәзір	Элемент	Түзетулер / Конфигурациялар (баламалар)
Настр. показа слайдов	Рамка	Слайдшоудың жактау түрін тандайды[Выкл.] / [Мульти] / [Коллаж] / [Дрейф(+календ.)] / [Дрейф] /[Галерея(+календ.)] / [Галерея] / [Кинотеатр][Мульти]:9 фотосурет кезегімен бір уакытта көрсетіледі.[Коллаж]:Өр фотосурет кездейсок қалыпта және кездейсок масштабта көрсетіледі.[Дрейф(+календ.)] / [Дрейф]:Фотосуреттер кескін ағыны ретінде көрсетіледі.Қүнтізбені көрсетуді не көрсетпеуді тандауыңызға болады. Күнтізбенің ай көрсеткіші сол немесе оң мензер түймесін басу арқылы қосылады.[Галерея(+календ.)] / [Галерея]:Жактаудағы фотосуреттердің түрлі өлшемдері көрсетіледі.Қүнтізбені көрсетуді не көрсетпеуді тандауыңызға болады. Күнтізбенің ай көрсеткіші сол немесе оң мензер түймесін басу арқылы қосылады.[Кинотеатр]:Фотолар ескі фильмдер түрінде көрсетіледі (сепия ренді).
	Цветовой эффект	Жеке көрініс пен Слайдшоудағы фотолардың түсті әсерлерін тандайды[Выкл.] / [Сепия] / [Оттенки серого]Бұл функция [Рамка] [Дрейф], [Галерея] немесе [Кинотеатр] күйіне қойылғанда қол жетімсіз болады.
	Эффект смены слайдов	Слайдшоу кезіндегі фотоларды ауыстырып қосуға арналған өту әсерін тандайды[Выкл.] / [Затухание] / [Переход] / [Растворение] / [Движение] /[Случайный выбор][Затухание]: Келесі фото біртінден көмескіленеді.[Переход]: Келесі фотоға өтіп, ол сол жақтан шығады.[Растворение]:Келесі фотоға көшкенде алдыңғы фото жоғалып кетеді.[Движение]: Өр фото үлкейту, кішірейту, жоғары және төмен қозғалту әсерімен көрсетіледі.[Случайный выбор]: Өрбір өту кездейсок түрде тандалады.Бұл функция [Рамка] режимі [Выкл.] күйіне қойылғанда қол жетімді болады.
Настр. показа слайдов	Режим экрана	Жеке көрініс және слайдшоуда үлкейтілген немесе қалыпты көріністі тандайды [Нормальный] / [Увеличение]● Бүл функция [Рамка] параметрі [Коллаж], [Дрейф], [Галерея] немесе [Кинотеатр] қүйіне қойылғанда немесе [Эффект смены слайдов] [Движение] қүйіне қойылғанда қол жетімсіз болады.● Фотосурет мөлшеріне байланысты экранды толтыра үлкейтілмеуі мүмкін, ол дегеніңіз портрет түріндегі бейне.
	Серийное воспроизв.	Ағынды фотоларды жылдам слайдшоу режимінде көрсетуді тандайды [Выкл.] / [Вкл.]● Бүл функция [Рамка] параметрі [Дрейф] қүйіне қойылғанда, [Галерея] немесе [Кинотеатр] немесе [Эффект смены слайдов] [Движение] қүйіне қойылғанда қол жетімсіз болады.
	Интервал	Слайдшоу аралығын тандайды[5] / [10] / [15] / [30] / [60] / [90] / [120] (секунд)● Бүл функция [Рамка] параметрі [Дрейф] қүйіне қойылғанда, [Галерея] немесе [Кинотеатр] немесе [Эффект смены слайдов] [Движение] қүйіне қойылғанда қол жетімсіз болады.
	Повтор	Слайдшоуды қайталау [Выкл.] / [Вкл.]
	Фоновая музыка	Фото режимінде фондық музыканы тандайды [Выкл.] / [Тип1] / [Тип2] / [Тип3] / [Тип4] / [Тип5] / [Пользователь] / [Авто]● [Тип1 - 5] осы теледидарда орнатылған бекітілген музыка болып табылады.[Пользователь]: Құрылғыдағы сіз тіркеген музыка ойнатылады.Музыканы тіркеу үшін1. Музыка файлын тандаңыз 2. [Файл] немесе [Папка] тандаңызҚұрылғының жағдайына байланысты қажетті музыка файлы табылғанша қалталарды тандаңыз.[Файл Папка● Егер ешқандай музыка тіркелмесе немесе тіркелген музыкасы бар ағымдағы құрылғы алынып тасталса, ешбір дыбыс шықпайды.[Авто]: Ағымдағы құрылғының түбірлік қалтасында сақталған музыка деректері кездейсок ойнатылады.● Егер ешбір музыкалық деректер қол жетімді болмаса, ешқандай дыбыс шықпайды.

Бейне режимі

• Қолдау көрсетілетін файл пішімі → (86, 87-бет)

SD картасындағы немесе USB флеш-жадындағы бейне тақырыптардың шағын кескіні көрсетіледі.

Мысал: Шағын кескін - [Просмотр заголовков]

Алдын ала қарау қолданылатын жағдайда тақырып / көрініс бөлектелген кезде алдын ала қарау іске қосылады.

• Алдын ала көруді өшіру

• Таңдалған тақырыпты ойнату

Тақырыпты таңдау

Ойнатуды бастау

(ҚЫЗЫЛ)

- Егер соңғы ойнату барысында оны тоқтатсаңыз, соңғы рет тоқтатқан жерден немесе басынан бастауды таңдау үшін растау экраны көрсетіледі.

Қате көрсету

: Файл шafын кескінді қолдамайды.

■ Тақырыптағы таңдалған көріністен ойнату (SD-Video немесе AVCHD)

Таңдалған көріністен бастап ойнату тақырыптың аяғына дейін ойнатылады.

- Тақырыптар мен көріністер құрылымы пайдаланылған сандық бейнекамераға байланысты әр түрлі болуы мүмкін.

- Ойнатуды қайталау үшін → “Настройка видео” (62-бет)

■ Ойнату кезіндегі басқару әдістері

Мысал: Ойнату

Пайдалану нұсқаулығы Ақпараттық баннер

- Пайдалану нұсқаулығын және ақпараттық баннердің көрсету / жасыру үшін

• Алдыңғы тақырыпқа / көрініске

(ҚЫЗЫЛ)

• Шағын кескінге оралу

BACK/RETURN

- Ойнатуды басқару үшін

• Көрсетілген уақыт нүктесіне өту

Уақыт іздеу тақтасы көрсетілгенде

Басыңыз: 10 секундтай іздеу Басып, ұстап тұрыңыз: Жылдам іздеу

■ Бейне параметрлері

Бейне режиміне параметрлерді орнатыңыз.

• Мәзір бөлшектері мен таңдаулары мазмұнға байланысты әр түрлі болады.

1 Таңдау мәзірін көрсету

OPTION

3 Элементтерді таңдау және орнату

таңдау

қатынасу / сақтау

Мәзір	Элемент	Түзетулер / Конфигурациялар (баламалар)
Настройка видео	Пред. просмотр видео	Шағын кескін көрінісіндегі такырыпты немесе көріністі алдын ала қарауды іске қосуды орнатады [Выкл.] / [Вкл.]Шағын кескін көрінісінде кескін бір сәтке көрсетілмеуі мүмкін. Мұны шешу үшін алдын ала қарауды [Выкл.] мәніне қойыңыз.Шағын кескін көрінісінде ғана қол жетімді
	Мульти аудио, Аудио с двойн. моно	Таңдаланатын дыбыс жолдарын таңдайды (қол жетімді болса)Дыбысты өзгерту бірнеше секунд алуы мүмкін.Тек ойнату кезінде қол жетімді
	Субтитры	Субтитрлерді қосу / өшіру (бар болса)Тек ойнату кезінде қол жетімді
	Текст субтитров	Субтитрлерді дұрыс көрсету үшін қаріп түрін таңдайды (eger болса)Тек ойнату кезінде қол жетімді
	Изменение формата	[Аспект 1]: Бұрмаланбай үлкейтілген мазмұнды көрсетеді.[Аспект 2]: Мазмұнның толық экранын көрсетеді.[Обычный]: Мазмұнды бастапқы өлшемде көрсетеді.Пішімін ASPECT түймесін таңдау арқылы өзгертуге болады.Мазмұнға байланысты пішімін өзгерту жұмыс істемеуі мүмкін.Тек ойнату кезінде қол жетімді
	Повтор	Тақырыпта тұрғанды немесе таңдалған файлды қайталап ойнату (мазмұнға байланысты) [Выкл.] / [Вкл.]
	Запись	Тақырыптар тобынан таңдайды (бар болса)

Аудио шығыс параметрлері

DIGITAL AUDIO OUT немесе HDMI2 (ARC функциясы) терминалына қосылған күшейткіш арқылы көп арналы дыбысты тыңдай аласыз.

• Ағымдағы дыбыстық күйді растау немесе өзгерту үшін → (жоғарыда қараңыз)

1 Мәзірді шығарыңыз және [Дыбыс] тармағын таңдаңыз

2 [SPDIF таңдау] параметрін таңдап, орнатыңыз

Мазір	Элемент	Түзетулер / Конфигурациялар (баламалар)
ЗБУК	Выбор SPDIF	SPDIF: Стандартты аудио тасымалдау файлы пішіміСандык дыбыс шығыс сигналы үшін DIGITAL AUDIO OUT және HDMI2 (ARC функциясы) терминалдарынан бастанқы параметрді таңдайды[Авто] / [PCM][Авто]: Dolby Digital Plus, Dolby Digital және көп арналы HE-AAC жүйесі Dolby Digital Bitstream ретінде шығарылады. DTS DTS ретінде шығарылады. MPEG шығысы - PCM сияқты шығыс.[PCM]: Сандык шығыс сигналы PCM модуляциясына бекітілген.

Музыка режимі

• Қолдау көрсетілетін файл пішімі → (87-бет)

SD картасындағы немесе USB флеш-жадындағы музыка қалталарының шағын кескіні көрсетіледі. Мысал: Шағын кескін - [Қалталар бойынша]

• Таңдалған қалтаны ойнату Қалтаны таңдау

Ойнатуды бастау

(ҚЫЗЫЛ)

■ Файл көрінісінен ойнату

Таңдалған файл ойнатылады.

1 Қалтаны таңдаңыз

2 Файлды таңдаңыз 3 Ойнатуды бастаңыз

(кызыл)

■ Ойнату кезіндегі басқару әдістері

Мысал: Ойнату

Пайдалану нұсқаулығы

- Пайдалану нұсқаулығын көрсету / жасыру үшін

- Ойнатуды басқару үшін

Артқа айналдыру Кідірту / Ойнату Жылдам алға айналдыру Тоқтату

• Алдыңғы көрініске өту

(кызыл)

- Келесі көрініске өту

(жасыл)

• Шағын кескінге оралу BACK/ RETURN

Музыка параметрлері

Музыка режимін орнатыңыз (тек қана шағын кескін көрінісінде ғана жетімді).

1 Таңдау мәзірін көрсету

ОПЦИЯ

[Қалта]: Ойнату таңдалған қалта бойынша қайталанады

[Бір]: Бір файлды ойнату қайталанады

Желілік қызметтерді пайдалану (DLNA / VIERA Connect)

DLNA®

Бұл теледидар DLNA Certified™ өнімі болып табылады.

DLNA (Digital Living Network Alliance) — DLNA Certified алған сандық электрондық құрылғыларды үй желісінде оңай әрі қолайлы пайдалану мүмкіндігін беретін стандарт. Қосымша ақпарат алу үшін www.dlna.org сайтын қараңыз. Ол үй желісіне қосылған DLNA Certified медиа серверінде (мысалы, Windows 7 жүйесі орнатылған компьютер, т.б.) сақталған фотосуреттерді, бейнелерді (соның ішінде 3D суреттерін) және музыканы ортақ пайдалануға және мазмұнды теледидар экранында көруге мүмкіндік береді.

Сондай-ақ, ол теледидарды үй желісіне қосылған DLNA Certified бар құрылғы арқылы басқаруға мүмкіндік береді. (DLNA қашықтан басқару)

• Қолдау көрсетілетін файл пішімі үшін → (86, 87-бет) - Бұл теледидардың DLNA функциялары AVCHD және DivX файлдарын қолдамайды, бірақ оларды медиа ойнатқыш арқылы ойнатуға болады (55-бет).

■ Медиа сервер

Фотоларды, бейнелерді немесе музыканы DLNA Certified медиа серверге сақтаңыз, содан кейін оларды теледидардан көруіңізге болады.

Windows 7 жүйесі бар компьютерді дайындаңыз немесе сервер бағдарламалық құралының компьютерге орнатылуын қамтамасыз етіңіз.

"Windows 7" және "TwonkyMedia server 6 (Windows 7, Windows Vista немесе Windows XP жүйесі бар компьютерге орнатылған)" осы теледидармен үйлесімділігі тексерілген серверлік бағдарламалық құрал болып табылады (қаңтар, 2011 жыл). Бұл теледидармен басқа ешқандай серверлік бағдарламалық құрал тексерілген жоқ, сондықтан үйлесімдік пен өнімділікке кепілдік берілмейді.

• Windows 7 Windows 7 жүйесінің үй тобы параметрлеріне арналған орнату қажет. Толық мәлімет алу үшін Windows 7 жүйесінің көмек функциясын қараңыз.
• TwonkyMedia server "TwonkyMedia server" PacketVideo корпорациясының өнімі болып табылады. "TwonkyMedia server" өнімін орнатуға және реттеуге арналған Орнату нұсқаулығын алу үшін TwonkyMedia веб-сайтына кіріңіз. Серверлік бағдарламалық құрал алу үшін қосымша ақы алынуы мүмкін.

Ескертпе

• Серверлік бағдарламалық құрал туралы толық ақпарат алу үшін бағдарламалық құрал компаниясына хабарласыңыз.
• Медиа серверге арналған серверлік бағдарламалық құралы компьютерге орнатылған кезде деректерге басқа адамдардың кіру қаупі болады. Маршрутизатор пайдаланбаған кезде кеңседегі, қонақ үйдегі, тіпті үйдегі желі ортасына қатысты параметрлер мен қосылымдарға мұқият болыңыз.

■ DLNA қашықтан басқару

Теледидарды DLNA Certified бар құрылғы арқылы басқаруға болады.

• Бұл функцияны пайдалану үшін [Настройка соединения] параметрін орнатыңыз. → (66-бет)
• "Windows 7" осы теледидармен үйлесімділігі тексерілген операциялық жүйе болып табылады (қаңтар, 2011 жыл). Толық мәлімет алу үшін Windows 7 жүйесінің көмек функцияларын қараңыз.

Желілік қосылым→“1-мысал”, “2-мысал” (65-бет)

DLNA әрекеттері (70 - 73-бет)

VIERA Connect

VIERA Connect Panasonic компаниясына бірегей болатын интернет қызметтеріне арналған шлюз болып табылады. VIERA Connect шлюзы Panasonic компаниясы қолдайтын кейбір арнайы веб-тораптарға кіруге және VIERA Connect бастапқы экранынан фотосуреттер, бейнелер, ойындар сияқты интернет мазмұнын тамашалауға мүмкіндік береді.

- Бұл теледидар веб-браузер функцияларын толығымен қолдамайды және веб-сайттардың кейбір мүмкіндіктері қол жетімді болмауы мүмкін.

Желілік қосылым→“1-мысал”, “3-мысал” (65-бет)

Тек DLNA мүмкіндіктерін пайдалану үшін кең ауқымды желілік орта көмегінсіз мүмкіндіктерді басқаруыңызға болады.

VIERA Connect мүмкіндіктерін пайдалану үшін кең ауқымды желілік орта қажет.

• Егер кең ауқымды желі қызметтері болмаса, көмек үшін сатушыға хабарласыңыз. Желілік ортаға арналған қажетті жабдықты орнатыңыз және қосыңыз. Бұл теледидарда жабдық орнатуларын орындай алмайсыз. Жабдықтың нұсқаулығын оқып шығыңыз.
• Қажетті жылдамдық (тиімді): SD үшін кемінде 1,5 Мбит/с және HD сурет сапасы үшін 6 Мбит/с. Егер тасымалдау жылдамдығы жеткілікті болмаса, мазмұн дұрыс ойналмауы мүмкін.

1-мысал

(DLNA және VIERA Connect үшін)

• Бұл қосылым үшін жергілікті желі тікелей кабелін пайдаланылғанына көз жеткізіңіз. - Егер модемде кең ауқымды маршрутизатор функциясы болмаса, кең ауқымды маршрутизаторды пайдаланыңыз. • Егер модемде кең ауқымды маршрутизатор болғанымен, бос порттар болмаса, хабты пайдаланыңыз. - Кең ауқымды маршрутизаторлар мен хабтар 10BASE-T / 100BASE-TX пішімімен үйлесімді екеніне көз жеткізіңіз. - Егер тек 100BASE-TX пішіміне үйлесімді жабдықтарды пайдаланатын болсаңыз, 5-санатты жергілікті желі кабельдері қажет болады.

2-мысал

(DLNA үшін)

DLNA мүмкіндіктерін пайдалану үшін теледидар мен жабдықты тікелей қоса аласыз.

- Бұл қосылым үшін жергілікті желімен қиылысатын тікелей кабелін пайдаланылғанына көз жеткізіңіз.

3-мысал

(VIERA Connect үшін)

VIERA Connect мүмкіндіктерін пайдалану үшін теледидар мен телекоммуникациялық жабдықты тікелей қоса аласыз.

Ескертпе

Желілік жабдыққа қатысты қосымша көмек алу үшін Интернет қызметтерінің провайдеріне (ISP) немесе телекоммуникациялық компанияға хабарласыңыз. - Интернет қызметтерінің провайдерімен (ISP) немесе телекоммуникациялық компаниямен жасаған келісімшарттардың шарттары мен талаптарын растаңыз. Келісім-шарттарға байланысты қосымша ақылар алынуы мүмкін немесе интернетке бірнеше қосылым мүмкін емес болуы мүмкін.

Желі параметрлері

- Желіні реттеу басталғанға дейін қосылымдардың орындалғанына көз жеткізіңіз.

→ "Желілік қосылымдар" (65-бет)

Мәзірді шығарыңыз және [Сеть] тармағын таңдаңыз

①тандау

②қатынасу

Желілік байланыс параметрлері

Осы теледидарды желі арқылы желілік құрылғылардан басқару үшін байланыс параметрлерін орнатады.

2 Элементтерді таңдау және орнату

Мәзір	Элемент	Түзетулер / Конфигурациялар (баламалар)
[өйкг]	Имя VIERA	Осы теледидарға таңдаулы атау белгілейдіБұл атау осы теледидардың атауын басқа желілік құрылғының экранына шығару үшін пайдаланылады.
	ДУ с помощью DLNA	Windows 7 жүйесін пайдаланып желі арқылы теледидарды басқаруға мүмкіндік береді [Выкл.] / [Вкл.]
	ДУ звуком через DLNA	Windows 7 жүйесін пайдаланып желі арқылы теледидардың дыбыс деңгейін басқаруға мүмкіндік береді [Выкл.] / [Вкл.]
	ДУ по сети	Теледидарды желілік құрылғылардан(смартфон, т.б.) басқаруға мүмкіндік береді [Выкл.] / [Вкл.]Аймаққа байланысты бұл функция жұмыс істемеуі мүмкін. Толық мәлімет үшін жергілікті Panasonic дилеріне хабарласыңыз.Осы функция туралы қосымша мәлімет алу үшін (тек ағылшынша):http://panasonic.jp/support/global/cs/tv/

Сымды байланыс параметрлері

Бұл параметр LAN кабелінің көмегімен желілік қосылымға арналған.

1 [Сетевое подключение] параметрін таңдап, [Проводная] деп орнатыңыз

Егер "2-мысал" (65-бет) сияқты желілік қосылымды жасасаңыз, [Получение адреса DNS], [Прокси] және [Прокси порт] параметрлерін орнату керек.

2 [Настройка IP/DNS] параметрін таңдап, элементтерді орнатыңыз

[IP-адрес], [Маска подсети], [Шлюз по умолчанию] және [Адрес DNS] орнатады.

- Қол жетімді параметрлер автоматты түрде көрсетіледі.

3 [Настройки прокси] параметрін таңдап, элементтерді орнатыңыз

- Орнатқаннан кейін алдыңғы мәзірге оралыңыз.

BACK/RETURN

■ [Прокси]

Прокси мекенжайды орнатады.

- Максатты серверге браузер орнына қосылған және серверге деректер жіберетін ретрансляциялау сервері болып табылады. Провайдер көрсеткен жағдайда параметр қажет болады.

1. [Прокси] таңдау

• Сандық түймелердің көмегімен таңбаларды орнатуға болады.

■ [Прокси порт]

Прокси порт нөмірін орнатады.

- Бұл нөмірді, сондай-ақ, провайдер Прокси мекенжаймен бірге көрсетеді.

1. [Прокси порт] таңдау

2. Курсорды жылжыту және санды енгізу

4 [Тест подключения] параметрін таңдап, тексеруге кіріңіз

- Теледидар үшін желілік қосылымды автоматты түрде тексеруді орындайды. (Тексеру үшін біраз уақыт қажет.)

Қосылымды тексеру

Тексеру сәтті аяқталды және теледидар желіге қосылды.

☒: орындалмады

Параметрлер мен байланыстарды тексеріңіз. Содан кейін қайта әрекеттеніп көріңіз.

Сымсыз байланыс параметрлері

Бұл параметр сымсыз желілік байланысқа арналған.

- Орнатуды бастамас бұрын қатынас нүктеңіздің шифрлау кілтін, параметрлері мен орналасу орындарын растаңыз. Егжей-тегжейлі мәліметтер үшін қатынас нүктесінің нұсқаулығын оқып шығыңыз.

1 [Желіге қосылу] тармағын таңдап, [Сымсыз] параметріне орнатыңыз

- Қатынас нүктесі бұрыннан орнатылған кезде [Ағымдағы параметрлер] экраны көрсетіледі. Параметрлерді өзгерту үшін экрандағы [Жоқ] түймесін таңдап, келесі қадамға өтіңіз.

3 Қажетті қатынас нүктесін таңдаңыз

①таңдау

②қатынасу

: Шифрланған қатынас нүктесі

- Бөлектелген қатынас нүктесі туралы ақпарат

• [WPS (Кнопка Push)] үшін (17-бет)

(кызыл)

- Егер таңдалған қатынас нүктесі шифрланбаған болса, растау экраны көрсетіледі. Шифрланған қатынас нүктесін таңдау ұсынылады.

5 Қатынас нүктесінің шифрлау кілтін енгізіңіз

Таңбалар орнатады

Сақтау

• Сандық түймелердің көмегімен таңбаларды орнатуға болады.
• Орнатқаннан кейін алдыңғы мәзірге оралыңыз.

6 [Тест подключения] параметрін таңдап, тексеруге кіріңіз

- Теледидар үшін желілік қосылымды автоматты түрде тексеруді орындайды. (Тексеру үшін біраз уақыт қажет.)

Тест подключения

Тексеру сәтті орындалды және теледидар желіге қосылды.

☒: орындалмады

Параметрлерді және байланыстарды тексеріңіз. Одан кейін қайта әрекеттеніп көріңіз.

Егер қиыншылықтар жойылмаса, Интернет қызметінің провайдеріне хабарласыңыз.

■ [WPS (PIN)]

Кіру үшін PIN кодын енгізіп, [Соединить] опциясын таңдаңыз

WPS (PIN)

SSID, қауіпсіздік түрін, шифрлау түрін және шифрлау кілтін қолмен орнатуға болады.

Экрандағы нұсқауларды орындаңыз және қолмен орнатыңыз.

- Кірістірілген сымсыз жергілікті желі мен қатынас нүктесі арасындағы сымсыз байланыс үшін 11n (5 ГГц) пайдаланылса, шифрлау түрі ретінде [AES] таңдаңыз.

Теледидардың бағдарламалық құралын жаңарту

Теледидардың бағдарламалық құралын жаңарту және қандай да бір қолжетімді бағдарламалық құралдың жаңа нұсқасын іздеу үшін арнайы веб-сайтқа кіреді.

DLNA пайдалану мүмкіндіктері

- Мультимедиа серверінің, желілік қосылымдардың және желілік параметрлердің дайындалып біткендігін тексеріңіз.

→(64 - 69-бет)

1

[VIERA TOOLS] құралдарын көрсетіп, [Медиа-сервер] таңдаңыз

① таңдау

② қатынасу

2

Кіретін мультимедиа серверлерінің бірін таңдаңыз

Мысал: Мультимедиа серверлерінің тізімі

① таңдау

② қатынасу

Жалпы тізімде көрсетілген сан

- Бөлектелген мультимедиа серверінің ақпаратын көрсету

3

Файлды таңдаңыз

Мысал: Файлдар тізімі

① таңдау

② қатынасу

- Мультимедиа серверінің жағдайына байланысты файлды таңдаудан бұрын қалтаны таңдау қажет болуы мүмкін.

• Бөлектелген файлдың ақпаратын көрсету үшін

Ескертпе

• Ойнатылмайтын файлдар да тізімде көрсетіледі, бірақ оларды таңдау мүмкін емес. Желілік қосылымды өзгерткенде немесе қайта қосқанда теледидарды өшіріп, қайта қосыңыз.
• Ойнату барысында келесі түймелерді пайдалана аласыз. Қашықтан басқару пультінің кодын "73" ретінде орнатыңыз (28-бет).

Фото файлы үшін

[Бірінен соң бірі] - Фотолар бір уақытта көрсетіледі.

Мысал:

Пайдалану нұсқаулығы

• Пайдалану нұсқаулығын көрсету / жасыру үшін

- Жеке көріністі іске қосу үшін Алдыңғы фотоға өту

Слайдшоу Келесі фотоға өту Тоқтату (тізімге оралу)

- 90°-қа бұру үшін (көк)

[Слайдшоу] - Слайдшоу барлық фотолар тізімде көрсетілген кезде аяқталады.

1 Бірінші көрініс үшін тізімнен фотосурет файлын таңдау

2 Слайдшоуды бастау

- Пайдалану нұсқаулығын көрсету / жасыру үшін

(ҚЫЗЫЛ)

Егер соңғы ойнату барысында оны тоқтатсаңыз, соңғы рет тоқтатқан жерден немесе басынан бастауды таңдау үшін растау экраны көрсетіледі.

Мысал: Ойнату

Пайдалану нұсқаулығы

Ақпараттық баннер

• Пішімін өзгерту

- Пайдалану нұсқаулығын және ақпараттық баннердің көрсету / жасыру үшін

• Алдыңғы мазмұнға өту

(қызыл)

- Келесі мазмұнға өту

(жасыл)

• Тізімге оралу

BACK/RETURN

- Ойнатуды басқару үшін

Музыка файлы

Ойнату - Ойнату басталады.

Мысал: Ойнату

Пайдалану нұсқаулығы

• Пайдалану нұсқаулығын көрсету / жасыру үшін

- Ойнатуды басқару үшін

• Алдыңғы көрініске өту

(қызыл)

• Келесі көрініске өту

(жасыл)

• Тізімге оралу

BACK/RETURN

Әр мазмұнға арналған опция мәзірі

Фотосурет, Бейне және Музыка файлдарының операциялары үшін параметрлерді орнату.

1 Таңдау мәзірін көрсету

OPTION

3 Элементтерді таңдау және орнату

тандау

қатынасу / сақтау

① таңдау

② қатынасу

Мәзір	Элемент	Түзетулер / Конфигурациялар (баламалар)
Настр. показа слайдов	Эффект смены слайдов	Слайдшоу кезіндегі фотоларды ауыстырып қосуға арналған өту әсерін таңдайды [Выкл.] / [Затухание] / [Переход] / [Растворение] / [Движение] / [Случайный выбор][Затухание]: Келесі фото біртіндеп көмескіленеді.[Переход]: Келесі фотоға өтіп, ол сол жақтан шығады.[Растворение]: Келесі фотоға көшкенде алдыңғы фото жоғалып кетеді.[Движение]: Өр фото үлкейту, кішірейту, жоғары және темен қозғалту әсерімен көрсетіледі.[Случайный выбор]: Өрбір өту кездейсок түрде таңдалады.
	Интервал	Слайдшоу аралығын таңдайды[5] / [10] / [15] / [30] / [60] / [90] / [120] (секунд)● Бул функция [Эффект смены слайдов] режимі [Движение] күйіне қойылғанда қол жетімсіз болады.
	Повтор	Слайдшоуды қайталау [Выкл.] / [Вкл.]
	Фоновая музыка	Фото режимінде фондық музыканы таңдайды [Выкл.] / [Тип1] / [Тип2] / [Тип3] / [Тип4] / [Тип5]
Настройка видео	Пред. просмотр видео	Шағын кескін экранындағы тақырыпты немесе көріністі алдын ала қарауды іске қосуды орнатады [Выкл.] / [Вкл.]● Шағын кескін экранында кескін бір сәтке көрсетілмеуі мүмкін. Мұны шешу үшін алдын ала қарауды [Выкл.] мәніне қойыңыз.
	Мульти аудио, 2 аудиоканала, Аудио с двойн. моно	Таңдаланатын дыбыс жолдарын таңдайды (қол жетімді болса)● Дыбысты өзгерту бірнеше секунд алуы мүмкін.● Тек ойнату кезінде қол жетімді
	Субтитры	Субтитрлерді қосу / өшіру (бар болса)● Тек ойнату кезінде қол жетімді
	Текст субтитров	Субтитрлерді дұрыс көрсету үшін қаріп түрін таңдайды (eger болса)● Тек ойнату кезінде қол жетімді
	Язык субтитров	Субтитрдің шығатын тілін таңдайды (қол жетімді болса)● Тек ойнату кезінде қол жетімді
	Изменение формата	[Аспект 1]: Бұрмаланбай үлкейтілген мазмұнды көрсетеді.[Аспект 2]: Мазмұнның толық экранын көрсетеді.[Обычный]: Мазмұнды бастанқы өлшемде көрсетеді.● Пішімін ASPECT түймесін таңдау арқылы өзгертуге болады.● Мазмұнға байланысты пішімін өзгерту жұмыс істемеуі мүмкін.● Тек ойнату кезінде қол жетімді
	Повтор	Таңдалған файлда қайталап ойнату [Выкл.] / [Вкл.]
Настройка музыки	Повтор	Қайталап ойнату [Выкл.] / [Папка] / [Один][Папка]: Ойнату таңдалған қалта бойынша қайталанады.[Один]: Бір файлды ойнату қайталанады.

Дыбыс шығысы параметрлері (бейне мазмұны үшін)

DIGITAL AUDIO OUT немесе HDMI2 (ARC функциясы) терминалына қосылған күшейткіш арқылы көп арналы дыбысты тыңдай аласыз.

• Ағымдағы дыбыстық күйді растау немесе өзгерту үшін → (62-бет)

1 Мәзірді шығарыңыз және [Дыбыс] тармағын таңдаңыз

2 [SPDIF таңдау] параметрін таңдап, орнатыңыз

Мазір	Элемент	Түзетулер / Конфигурациялар (баламалар)
Звук	Выбор SPDIF	SPDIF: Стандартты аудио тасымалдау файлы пішіміСандық дыбыс шығыс сигналы үшін DIGITAL AUDIO OUT және HDMI2 (ARC функциясы) терминалдарынан бастапқы параметрді тандайды[Авто] / [PCM][Авто]: Dolby Digital Plus, Dolby Digital және көп арналы HE-AAC жүйесі Dolby Digital Bitstream ретінде шығарылады. DTS DTS ретінде шығарылады. MPEG шығысы - PCM сияқты шығыс.[PCM]: Сандық шығыс сигналы PCM модуляциясына бекітілген.

VIERA Connect

VIERA Connect қызметіне қосылып, әр түрлі желі мазмұндарын пайдалана аласыз.

• VIERA Connect кең жолақты Интернет қосылымын қажет етеді. Телефон желісі арқылы интернет қосылымдарын пайдалану мүмкін емес.
• Желілік қосылымдар мен желілік параметрлердің орнатылуы аяқталғандығын тексеріңіз.

“Желілік қосылымдар” (65-бет), “Желі параметрлері” (66 - 69-бет)

• VIERA Connect әрекеті туралы қосымша ақпарат алу → (18-бет) - Орнату мәзірі ([Параметрлер] ішіндегі элементтер ескертусіз өзгеруі мүмкін.)

Настроить Раб. Стол	VIERA Connect бастанкы экранындағы әрбір қызметтің орнын өзгертеді
Моя учетная запись	VIERA Connect ішінде енгізілген теледидардың есептік жазба ақпаратын растайды немесе жояды
Заблокировать	Кейбір қызметтерге қатынасты шектейді
Шектеулер	Шектелген қызметтердің көрсетілімін шектеу үшін орнатады
Звук. Сигн.	VIERA Connect пайдалану кезінде дыбыстық сигналды қосады немесе өшіреді
Примечания	VIERA Connect ақпаратын көрсетеді

Ескертпе

• Теледидар экранында бағдарламалық жасақтаманы жаңарту туралы хабар көрсетілгенде бағдарламалық жасақтаманы жаңартыңыз. Бағдарламалық құрал жаңартылмаса, VIERA Connect пайдалану мүмкін болмайды. Бағдарламалық құралды кейінірек қолмен жаңартуға болады. ➡ [Бағдарламаны жаңарту] [Желі] (69-бет) • VIERA Connect бастапқы экраны ескертусіз өзгертілуі мүмкін.
• VIERA Connect арқылы қызметтер тиісті қызмет жеткізушілері тарапынан орындалады және қызмет уақытша немесе біржолата ескертусіз тоқтатылуы мүмкін. Сондықтан, Panasonic қызметтердің мазмұнына немесе үздіксіздігіне кепілдік бермейді.
• Кейбір мазмұндар кейбір көрушілер үшін сәйкес келмеуі мүмкін.
• Кейбір мазмұндар тек нақты бір елдер үшін қол жетімді болуы мүмкін және нақты бір тілдерде берілуі мүмкін. • Қосылым ортасына байланысты, Интернет қосылымы баяу немесе сәтсіз болуы мүмкін. Жұмыс істегенде, дыбыс сигналы AV1, DIGITAL AUDIO OUT және HDMI2 (ARC функциясы) терминалдарынан шығады. Бірақ бейне сигналдары шықпайды. Егер [Выход AV1] терминалы "Меню установок" мәзіріндегі [Монитор] ішіне орнатылса, AV1 терминалы аудио сигналын шығарады (39-бет). ARC функциясы бар HDMI2 терминалын пайдалану үшін ARC функциясы бар күшейткішті қосыңыз (75-бет) және театр динамиктерін пайдалануды орнатыңыз (81-бет). • VIERA Connect қызметіне қатынасты шектеуге болады. ➞ [Балаларды блоктау] (49-бет) Желілік қосылымды өзгерткенде немесе қайта қосқанда теледидарды өшіріп, қайта қосыңыз.

Link функциялары (Q-Link / VIERA Link)

Q-Link теледидарға және DVD жазу құрылғысына / бейнекамераға жалғанады және оңай жазу, ойнату және т.б. функцияларды іске қосады. ➡ (76-бет)

VIERA Link (HDAVI Control™) теледидар мен жабдыққа VIERA Link функциясы арқылы жалғанады және оңай бақылау, ыңғайлы жазу, ойнату, энергияны үнемдеу, үй кинотеатрын жасау және т.б. функцияларды еш қиындықсыз іске қосады. ➡ (77 - 81-бет)

Q-Link және VIERA Link функцияларын бірге пайдалануға болады.

• Бұл теледидар "HDAVI Control 5" функциясын қолдайды. Бірақ берілген мүмкіндіктер жалғанған жабдықтың HDAVI Control тетігінің нұсқасына бағынышты болады. Нұсқасын білу үшін жабдықтың нұсқаулығына оқыңыз.
• VIERA Link мүмкіндігі HDMI CEC қолдайтын басқа өндірушілердің жабдығымен пайдаланғанда да қол жетімді болады.

Q-Link мен VIERA Link мүмкіндіктері туралы мәлімет

Q-Link (SCART қосылымы)

Жалғанған жабдықМүмкіндіктер	DVD жазғыш құрал / Q-Link функциасы бар VCR
Алдын-ала орнатылғанпараметрлерді жуктеу	○
Оңай ойнату	○
Совместное вкл.	○
Совместное выкл.	○
Теледидардан тікелей жазу	○

Қосылым

SCART кабелі

DVD жазғыш құрал / Q-Link функциясы бар VCR

• Толық орнатылған SCART кабелін пайдалану. - Теледидардың AV1 терминалына SCART кабелі арқылы Q-Link қолдайтын DVD рекордерді / VCR жалғаңыз.

VIERA Link (HDMI қосылымы)

Жалғанған жабдық/Мүмкіндіктер	VIERA Link функциясы бар DIGA жазу құралы	VIERA Link функциясы бар DVD ойнатқыш / Blu-гау диск ойнатқышы	VIERA Link функциясы бар HD бейнекамерасы / LUMIX камерасы
Алдын-ала орнатылған параметрлерді жуктеу	○*2 *5	–
Оңай ойнату	○	○	○
Совместное вкл.	○	○	○
Совместное выкл.	○	○	○
Қүту режимінде қажеті жоқ энергияның тұтынылуын азайту	○*3	○*3	–
Қажеті жоқ жабдықты өздігінен қүту режиміне ауыстыру	○*3	○*3	–
Pause Live TV функциясын тоқтату	○*2 *4	–
Теледидардан тікелей жазу	○*2	–
Жалғанған жабдықтың мәзірін VIERA қашықтан басқару пульті арқылы бақылаңыз	○*1	○*1	○*1
Қушейткішті бақылау	–	–	–

Қосылым

VIERA Link функциясы бар DIGA жазатын құрал / DVD ойнатқыш / Blu-ray диск ойнатқышы / HD бейнекамерасы / LUMIX камерасы

• Толық орнатылған HDMI үйлесімді кабелін пайдалану.
• VIERA Link функциясын қолдайтын жабдықты теледидардың HDMI1, HDMI2, HDMI3 немесе HDMI4 терминалдарына HDMI кабелі арқылы жалғау.
• Panasonic HD бейнекамерасы немесе LUMIX камерасына HDMI кабелін жалғау үшін, жабдықтың нұсқаулығын оқыңыз.

VIERA Link (HDMI және Audio out қосылымдары)

Жалғанған жабдық Мүмкіндіктер	VIERA Link функциясы бар ойнатқыш театр	VIERA Link функциясы бар Blu-raу диск театры	VIERA Link функциясы бар күшейткіш
Алдын-ала орнатылған параметрлерді жуктеу	–		–
Оңай ойнату	○*6	○*6	–
Совместное вкл.	○	○	–
Совместное выкл.	○	○	○
Күту режимінде қажеті жоқ энергияның тұтынылуын азайту	–	○*3	–
Қажеті жоқ жабдықты өздігінен күту режиміне ауыстыру	○*3 *7	○*3 *7	○*3
Pause Live TV функциясын токтату	–	–	–
Теледидардан тікелей жазу	–	–	–
Жалғанған жабдықтың мәзірін VIERА қашықтан басқару пульті арқылы бақылаңыз	○*1	○*1	–
Күшейткішті бақылау	○	○	○

VIERA Link функциясы бар HD бейнекамерасы / LUMIX камерасы

• Толық орнатылған HDMI үйлесімді кабелін пайдалану. - VIERA Link функциясын қолдайтын жабдықты теледидардың HDMI2, HDMI3 немесе HDMI4 терминалдарына HDMI кабелі арқылы жалғау. • Толық орнатылған SCART кабелін пайдалану. - Егер аудио шығыс үшін SCART кабелін пайдаланатын болсаңыз, VIERA Link мүмкіндігін қолдайтын жабдықты теледидардың AV1 терминалына жалғаңыз, [Выход AV1] терминалын [Монитор] ішіне "Меню установок" мәзірінде орнатыңыз (39-бет). - Теледидардың дыбыс шығысы үшін оптикалық сандық дыбыс шығыс кабелін немесе SCART кабелін қолданыңыз.

*1: "HDAVI Control 2 немесе одан кейінгі" функциясы бар жабдықта болады. *2: "HDAVI Control 3 немесе одан кейінгі" функциясы бар жабдықта болады. *3: "HDAVI Control 4 немесе одан кейінгі" функциясы бар жабдықта болады. *4: HDD бар DIGA жазғыш құралында болады. *5: Жазғыш Q-Link қолдаса және SCART кабелі арқылы қосылып тұрса, бұл қызмет HDAVI Control нұсқасына тәуелсіз қол жетімді болады.

*6: Дискті ойнату кезінде. *7: Дискті қараудан басқа. *8: Егер қосылған жабдықта "HDAVI Control 5" функциясы болса, аудио кабельді (Оптикалық сандық аудио кабель немесе SCART кабелі) пайдалану қажет емес. Бұл жағдайда HDMI кабелінің көмегімен құрылғыны теледидардың HDMI2 терминалына қосыңыз.

Үйлесімді жабдықтың VIERA Link функциясын басқару → [Упр. VIERA Link] (79-бет)

- Төмендегі кесте VIERA Link басқару құралының бақылай алатын үйлесімді жабдықтардың ең көп санын көрсетеді. Бұл теледидарға әлдеқашан жалғанған жабдықтарға қосылымдарды да қамтиды. Мысалы, теледидарға HDMI кабелімен жалғанған күшейткішке жалғанған DIGA жазғыш құралы.

Жабдык түрі	Ең көп саны
Жазу құралы (DIGA жазу құралы, т.б.)	3
Ойнатқыш (DVD ойнатқыш, Blu-raу диск ойнатқышы, HD бейнекамерасы, LUMIX камерасы, сандық камера, ойнатқыш театр, Blu-raу үй диск театры, т.б.)	3
Аудио жүйе (ойнатқыш театр, Blu-raу үй диск театры, күшейткіш, т.б.)	1
Тюнер (сигналдык құрылғы, т.б.)	4

Q-Link

Дайындықтар

• Келесі логотиптері бар DVD жазғыш құралын / бейнекамераны жалғаңыз: "Q-Link", "NEXTVIEWLINK", "DATA LOGIC (Metz корпорациясының сауда белгісі)", "Easy Link (Philips корпорациясының сауда белгісі)", "Megalogic (Grundig корпорациясының сауда белгісі)", "SMARTLINK (Sony корпорациясының сауда белгісі)" • Q-Link қосылымы (74-бет) • Толық орнатылған SCART кабелін пайдалану. • DVD жазғыш құралды / бейнекамераны реттеңіз. Жазғыш құралдың нұсқаулығын оқып шығыңыз.
• "Меню установок" мәзіріндегі Q-Link терминалы → [Выход AV1] (39-бет)
• Жүктеуді алдын ала орнату - арна, тіл және ел параметрлері “Алдын-ала орнатылған параметрлерді жүктеу” (төмендегіні қараңыз)

Берілген мүмкіндіктер

Алдын-ала орнатылған параметрлерді жүктеу

Арна, тіл және ел параметрлерін жазу құралына жүктеуге болады.

• DVB-C арна параметрлерін жүктеу мүмкін емес.

- Орнатуларды жүктеу үшін

→ [Загрузка] (40-бет), [Автонастройка] (14, 15, 43-бет)

Теледидардан тікелей жазу - Көріп тұрғаныңызды жазу

Ағымдағы бағдарламаны лезде DVD жазғыш / бейнекамера арқылы жазады.

- Қашықтан басқару пультінің кодын "73" ретінде орнатыңыз (28-бет).

REC • Берілген жағдайлар:

Бейне кезі	Режим	Қайдан жазылғаны
Аналогтық	Теледидар	Теледидар мониторының шығыс ұасы
	AV	Жазғыш құралдың тюнері
DVB Теледидар		Теледидар мониторының шығыс ұасы
AV (жазғыш құралдың тюнерін қарау)	AV	Жазғыш құралдың тюнері
AV (жазғыш құралдың сырттан келген ақпаратын қарау)	AV	Жазғыш құралдың сыртқы кірісі
AV (теледидар сырттан келген ақпаратын қарау)	AV	Теледидар мониторының шығыс ұасы

• Теледидардан тікелей жазу функциясы қосылған кезде, жазғыш құрал күту режимінде болған болса өздігінен қосылады.
• Арнаны өзгерту немесе теледидарды өшіру мүмкіндігін жазғыш құралы өзінің жеке тюнері арқылы жазып жатқан кезде пайдалануға болады.
• Жазғыш құралы теледидар тюнері арқылы жазып жатқан кезде, арнаны өзгерту мүмкін емес.

■ Жазуды тоқтату үшін

Тюнердің құлпын ашу

Совместное вкл. және оңай ойнату функциялары

Осы функцияны пайдалану үшін "Меню установок" мәзірінде "Совместное вкл." параметрін [Вкл.] күйіне қойыңыз → [Совместное вкл.] (39-бет)

DVD жазғыш / бейнекамера ойнатуды бастаған кезде немесе жабдықтың тікелей навигаторы / функция мәзірі белсенді болған кезде, теледидар іске қосылады және кіріс режимі мазмұнды көрсету үшін өздігінен іске қосылады. (Теледидар күту режимінде болған кезде ғана.)

Совместное выкл.

Осы функцияны пайдалану үшін "Меню установок" мәзірінде "Совместное выкл." параметрін [Вкл.] күйіне қойыңыз → [Совместное выкл.] (39-бет)

Теледидар күту режимінде болған кезде, жазғыш құрал да өздігінен күту режиміне ауысады. (Бейнекассета немесе диск белсенді емес кезде ғана.)

- Бұл функция автоматты қуат сақтау функциясы арқылы теледидар күту режиміне өтсе де, жұмыс істейді.

Ескертпе

- Кейбір жазғыштарды пайдалану мүмкін болмайды. Жазғыш құралдың нұсқаулығын оқып шығыңыз.

VIERA Link HDAVI Control™ *

*“HDAVI Control” функциясы бар Panasonic өнімдерімен қосымша HDMI үйлесімділігін қолданыңыз.

Бұл теледидар "HDAVI Control 5" функциясын қолдайды.

HDMI және SCART кабельдері бар жабдықтың қосылымдары (DIGA жазғыш, HD бейнекамера, ойнатқыш театр, күшейткіш және т.б.) олармен өздігінен жұмыс жасауға мүмкіндік береді (74, 75-бет).

Бұл мүмкіндіктер "HDAVI Control" және "VIERA Link" бар үлгілермен шектеледі.

- Кейбір функциялар жабдықтың HDAVI Control нұсқасына қарай болмауы мүмкін. Жалғанған жабдықтың HDAVI Control нұсқасын растаңыз.

- HDMI CEC (тұтынушыға арналған электрониканы бақылау) ретінде белгілі стандарт болып табылатын HDMI ұсынатын бақылау функцияларына негізделген VIERA Link "HDAVI Control" біз жасаған және қосқан ерекше функция болып табылады.

Сондықтан, HDMI CEC қолдайтын басқа өндірушілердің жабдығында жұмыс жасайтындығына кепілдік берілмейді.

• VIERA Link функциясын қолдайтын басқа өндірушілердің жабдығына қатысты жекелеген нұсқаулықтарға жүгініңіз.

- Қолдануға болатын Panasonic жабдығы туралы мәлімет алу үшін жергілікті Panasonic дилеріне хабарласыңыз.

Дайындықтар

• VIERA Link қолдайтын жабдықты жалғаңыз.

• VIERA Link қосылымы → (74, 75-бет)

- Толық орнатылған HDMI үйлесімді кабелін пайдалану. HDMI пішімімен үйлесімді емес кабельдерді пайдалануға болмайды.

Қолданылуы тиіс Panasonic HDMI кабелінің қосалқы бөлшегінің нөмірі:

- RP-CDHS15 (1,5 м) - RP-CDHS30 (3,0 м) - RP-CDHS50 (5,0 м)

- Толық орнатылған SCART кабелін пайдалану.

Жалғанған жабдықты реттеңіз. Жабдықтың нұсқаулығын оқып шығыңыз.

- Оңтайлы жазу сапасына қол жеткізу үшін жазғыш құралдың реттеулерін өзгерту қажет болуы мүмкін. Мәлімет алу үшін жазғыш құралдың нұсқаулығын оқып шығыңыз.

- Жүктеуді алдын ала орнату - арна, тіл және ел параметрлері

«Алдын-ала орнатылған параметрлерді жүктеу» (төмендегіні қараңыз)

• Орнату мәзірінде [VIERA Link] стандартына [Вкл.] күйіне қойыңыз. → [VIERA Link] (39-бет)

• Теледидарды реттеу.

Жалғағаннан кейін, жабдықты іске қосыңыз, сосын теледидарды қосыңыз.

HDMI1, HDMI2, HDMI3 немесе HDMI4 кіріс режимін таңдаңыз (27-бет), одан кейін кескіннің дұрыс көрсетілгеніне көз жеткізіңіз.

Келесі жағдай орын алса, бұл реттеуді әрдайым жасау қажет болады:

- алғашқы кезде

- жабдықты қосу немесе қайта жалғау кезінде

• реттеуді өзгерту кезінде

Берілген мүмкіндіктер

Алдын-ала орнатылған параметрлерді жүктеу

Арна, тіл және ел параметрлерін жазу құралына жүктеуге болады.

• DVB-C арна параметрлерін жүктеу мүмкін емес.

• Орнатуларды жүктеу үшін

→ [Загрузка] (40-бет), [Автонастройка] (14, 15, 43-бет)

Оңай ойнату

Енгізу мүмкіндігін өздігінен қосу - Жалғанған жабдық іске қосылған кезде, кіріс режимі өздігінен қосылады.

Жұмыс жасауды тоқтатқан кезде, енгізу режимі қайта оралады.

Совместное вкл.

Осы функцияны пайдалану үшін "Меню установок" мәзірінде "Совместное вкл." параметрін [Вкл.] күйіне қойыңыз → [Совместное вкл.] (39-бет)

Жалғанған жабдық ойнатуды бастаған кезде немесе жабдықтың тікелей навигаторы / функция мәзірі белсенді болған кезде, теледидар өздігінен іске қосылады. (Теледидар күту режимінде болған кезде ғана.)

Совместное выкл.

Осы функцияны пайдалану үшін "Меню установок" мәзірінде "Совместное выкл." параметрін [Вкл.] күйіне қойыңыз → [Совместное выкл.] (39-бет)

Теледидар күту режимінде болған кезде, жалғанған жабдық та өздігінен күту режиміне ауысады.

- Бұл функция автоматты қуат сақтау функциясы арқылы теледидар күту режиміне өтсе де, жұмыс істейді.

Күту режимінде қажеті жоқ энергияның тұтынылуын азайту [Эконом. режим ожидания]

Осы функцияны пайдалану үшін "Меню установок" мәзіріндегі "Эконом. режим ожидания" параметрін [Вкл.] күйіне орнатыңыз → [Эконом. режим ожидания] (39-бет)

Тұтынылатын қуатты азайту мақсатында теледидардың қосу/өшіру күйімен синхрондауға байланысты көбірек немесе азырақ етіліп бақыланады.

Теледидар күту режиміне орнатылған кезде, жалғанған жабдық өздігінен күту режиміне ауысады және жалғанған жабдықтың күту режимінде тұтынатын энергиясы өздігінен азаяды.

Теледидар қосулы кезде, жалғанған жабдық әлі де күту режимінде болады, бірақ қосуды жылдамдату үшін энергияны тұтыну мөлшері көбейеді.

• Бұл функция жалғанған жабдық тұтынылатын энергияны күту режиміне ауыстыра алса және жоғары мөлшерлі тұтыну деңгейіне орнатылған болса тиімді болып табылады.
• Бұл функция [Совместное выкл.] режимі [Вкл.] күйіне қойылғанда жұмыс істейді.

Қажеті жоқ жабдықты өздігінен күту режиміне ауыстыру [Интеллект. режим ожид.]

Осы функцияны пайдалану үшін "Меню установок" мәзіріндегі "Интеллект. режим ожид." параметрін [Вкл(с напоминанием)] немесе [Вкл(без напоминания)] күйіне орнатыңыз → [Интеллект. режим ожид.] (40-бет)

Теледидар қосылған кезде, қаралып немесе қолданылып жатпаған жабдық тұтынылатын энергияны азайту үшін өздігінен күту режиміне көшеді. Мысалы, кіріс режимі HDMI ауыстырылған кезде немесе динамикті таңдау параметрі [TV] өзгертілген кезде (дискіні қараудан басқа).

• [Вкл(с напоминанием)] таңдалған жағдайда экрандық хабар қосылған жабдық күту режиміне өткенге дейін көрсетіледі. - Бұл функция жалғанған жабдық түріне қарай дұрыс жұмыс жасамауы мүмкін. Қажет болса, [Выкл.] күйіне орнатыңыз.

Теледидардан тікелей жазу - Көріп тұрғаныңызды жазу [Direct TV Rec]

Ағымдағы бағдарламаны лезде DIGA жазғыш арқылы жазып алады.

• Егер әр түрлі жазғыштарды, оның ішінде басқа өндірушілердің жазғыштарын бір уақытта жалғасаңыз, DIGA жазғышын теледидардың төмендеу HDMI терминалы нөміріне жалғаңыз. Мысалы, екі жазғыш үшін HDMI1 және HDMI2 пайдалансаңыз, DIGA жазғышын HDMI1 ұяшығына жалғаңыз.
• Егер қолдана алмасаңыз орнатулары мен құрылғыны тексеріңіз. “Q-Link мен VIERA Link мүмкіндіктері туралы мәлімет” (74, 75-бет), “Дайындықтар” (77-бет)
• Егер DIGA жазу құрылғыны қолдамайтын бағдарламаны жазу үшін SCART қосылымы қажет болады және бағдарлама Q-Link функциясымен жазылады (76-бет).
• Бағдарламаға байланысты жазу үшін SCART қосылымы қажет болуы мүмкін.
• Арнаны өзгерту немесе теледидарды өшіру мүмкіндігін жазғыш құралы өзінің жеке тюнері арқылы жазып жатқан кезде пайдалануға болады.
• Жазғыш құралы теледидар тюнері арқылы жазып жатқан кезде, арнаны өзгерту мүмкін емес.

1

[VIERA TOOLS] құралдарын көрсетіп, [VIERA Link] таңдаңыз

2

Таңдаңыз [Direct TV Rec] және жаза бастаңыз

Меню VIERA Link

Pause Live TV

Direct TV Rec

Упр. VIERA Link

Выбор динамика

Пуск

Пуск

Рекордер

Дом. кинотеатр

таңдау

қатынасу / бастау

- Сондай-ақ, жазуды қашықтан басқару пультінің коды "73" болғанда тікелей бастауға болады (28-бет).

REC

■ Жазуды тоқтату үшін

[Direct TV Rec]-дегі [Стоп]-ті таңдаңыз

Меню VIERA Link

Ағымдағы эфирдегі теледидар бағдарламасын кідіртуге және кейінірек қайта жалғастыруға болады.

Ағымдағы эфирдегі теледидар бағдарламасы жалғанған DIGA жазғыш құралдың қатты дискіне жазылады.

• Бұл функция қатты дискі бар DIGA жазғыш құралында ғана болады. - Егер әр түрлі жазғыштарды, оның ішінде басқа өндірушілердің жазғыштарын бір уақытта жалғасаңыз, HDD дискісін ойнататын DIGA жазғышын теледидардың төмендеу HDMI терминалы нөміріне жалғаңыз. Мысалы, екі жазғыш үшін HDMI1 және HDMI2 пайдалансаңыз, қатты дискі бар DIGA жазғышын HDMI1 ұяшығына жалғаңыз. - Егер қолдана алмасаңыз орнатулары мен құрылғыны тексеріңіз. “Q-Link мен VIERA Link мүмкіндіктері туралы мәлімет” (74, 75-бет), “Дайындықтар” (77-бет)

1

[VIERA TOOLS] құралдарын көрсетіп, [VIERA Link] таңдаңыз

①таңдау ②қатынасу

2

Таңдаңыз [Pause Live TV] және үзіліс жасаңыз

Теледидардағы кескін кідіреді.

• Ағымдағы эфирдегі теледидар бағдарламасы қатты дискке кідіртілген тұстан бастап жазылады.
• Егер кідіртілген теледидар суреті бірнеше минуттан кейін жоғалса, кідіртілген суретті қалпына келтіру үшін OPTION түймесін басыңыз.
• [Pause Live TV] функциясымен жұмыс істеу үшін нұсқаулықты орындаңыз.

■ [Pause Live TV] жұмыс істеу үшін

Артқа іздеу

Кідірту

Ойнату

Алға іздеу

Тоқтату

- Егер ойнатуды тоқтатсаңыз, жазылған бағдарлама HDD құрамынан жойылады.

Жазғыш құрал түріне байланысты амалдар әр түрлі болуы мүмкін. Мұндай жағдайда, пайдалану нұсқаулығына жүгініңіз немесе жазғыш құралдың нұсқаулығын оқыңыз.

■ Теледидарға оралу үшін ([Pause Live TV] ойнатуды тоқтату / кідіртуден бас тарту)

[Иә] таңдау

TV

- Егер ойнатуды тоқтатсаңыз немесе кідіртуді алып тастасаңыз, жазылған бағдарлама қатты дискіден өшіріледі.

Жалғанған жабдықтың мәзірін VIERA қашықтан басқару пульті арқылы бақылаңыз [Упр. VIERA Link]

Осы теледидардың қашықтан басқару пульті арқылы теледидардың сигнал қабылдағышына бағыттай отырып, жалғанған жабдықтың кейбір функцияларын бақылауға болады.

• Егер қолдана алмасаңыз, орнатулары мен құрылғыны тексеріңіз. “Q-Link мен VIERA Link мүмкіндіктері туралы мәлімет” (74, 75-бет), “Дайындықтар” (77-бет). Жалғанған жабдықтың әрекеттері туралы мәлімет алу үшін жабдықтың нұсқаулығын оқыңыз.

1

[VIERA TOOLS] құралдарын көрсетіп, [VIERA Link] таңдаңыз

① таңдау

② қатынасу

2

[Упр. VIERA Link] таңдау

Кіретін жабдықты таңдау

Қосылған жабдық түрін таңдап, кіріңіз.

• Көрсетілген элемент қосылған жабдыққа байланысты әр түрлі болуы мүмкін. • [Дом. кинотеатр] ойнатқыш театрын, Blu-ray диск театрын немесе рекордер театрын білдіреді. • [Другие] тюнер қондырмасын білдіреді.

Кірген жабдықтың мәзірі көрсетіледі. (Кіріс режимі автоматты түрде өзгереді)

4

Жабдықтың мәзірін пайдаланыңыз

- Қашықтан басқару пультінің кодын "73" ретінде орнатыңыз (28-бет).

Пайдалану нұсқаулығына сай әрекет етіңіз

- Пайдалану нұсқаулығын көрсету үшін

OPTION

Егер басқа өндіруші құрылғысына енсе, Орнату / Мазмұн Таңдау мәзірі көрсетілуі мүмкін.

- Қол жетімді VIERA қашықтан басқару түймелері қосылған жабдыққа байланысты болады.

Ескертпе

Жабдық түріне қарай кейбір амалдар болмауы мүмкін. Мұндай жағдайда, жабдықты пайдалану үшін оның жеке қашықтан басқару пультін пайдаланыңыз.

■ Егер бірнеше жазғыш құралдары мен ойнатқыштар жалғанған болса

Сан бірдей жабдық түріне жалғанған теледидардың төменгі HDMI терминал нөмірінен беріледі. Мысалы, екі рекордер HDMI2 және HDMI3 терминалдарына жалғанғанда, HDMI2 терминалына жалғанғаны [Рекордер1], ал HDMI3 терминалына жалғанғаны [Рекордер2] ретінде пайда болады.

■ Егер істемейтін VIERA Link жабдығына қатынассаңыз

Жалғанған жабдық түрі көрсетіледі. Қосылған жабдыққа кіре алсаңыз да, онда жұмыс істей алмайсыз. Жабдықты қолдану үшін өзінің қашықтан басқару пультін пайдаланыңыз.

Динамикті бақылау [Выбор динамика]

Осы теледидардың қашықтан басқару пульті арқылы теледидардың сигнал қабылдағышына бағыттай отырып, кинотеатр күшейткішін бақылауға болады.

- Егер қолдана алмасаңыз, орнатулары мен құрылғыны тексеріңіз.

“Q-Link мен VIERA Link мүмкіндіктері туралы мәлімет” (74, 75-бет), “Дайындықтар” (77-бет)

1

[VIERA TOOLS] құралдарын көрсетіп, [VIERA Link] таңдаңыз

① таңдау

② қатынасу

2

[Дом. кинотеатр] немесе [TV]-ға бейімдеңіз

① таңдау

② сақтау

[Дом. кинотеатр]:

Дыбыс театр динамиктерінен шығады. Ойнатқыш театры, Blu-ray Disc театры немесе күшейткіш күту режимінде болғанда автоматты түрде қосылады.

• Дыбыс деңгейі жоғары / төмен

• Дыбысты өшіру

• Теледидар динамиктерінің дыбысы өшеді.
• Жабдық өшкен кезде теледидар динамиктері қосылады.

[TV]:

Теледидар динамиктері қосылады.

Бірнеше арналы дыбыс

Егер бірнеше арналы дыбысты (мысалы, Dolby Digital 5,1ch) күшейткіш арқылы тыңдағыңыз келсе, HDMI кабелі және оптикалық сандық дыбыс кабелі арқылы жалғаңыз (75-бет), содан кейін [Дом. кинотеатр] параметрін таңдаңыз. Егер күшейткіштің "HDAVI Control 5" функциясы болса, оны HDMI кабелімен теледидардың HDMI2 терминалына қосуыңыз жеткілікті.

DIGA жазғышынан шығатын дыбысты бірнеше арналы дыбыс ретінде тыңдау үшін DIGA жазғышының HDMI кабелін күшейткішке жалғаңыз (75-бет).

Ескертпе

• Бұл функциялар жалғанған жабдық түріне қарай дұрыс жұмыс істемеуі мүмкін.
• Кіріс режимі ауыстырылған кезде, алғашқы бірнеше секунд бойы кескін немесе дыбыс болмауы мүмкін.
• "HDAVI Control 5" жүйесі HDAVI Control жүйесімен үйлесімді жабдыққа арналған ең жаңа стандарты болып табылады (қараша, 2011 жыл). Бұл стандарт дәстүрлі HDAVI Control-мен де үйлесімді. • Осы теледидардың HDAVI Control нұсқасын растау үшін қараңыз → [Системная информация] (42-бет)

Сыртқы жабдық

Бұл сызбалар теледидарды әр түрлі жабдық түріне жалғауға қатысты кеңестерді көрсетеді.

Басқа қосылымдар туралы мәлімет алу үшін құрылғының әрбір бөлшегіне арналған нұсқауларды (11 - 13-бет), кестені (84-бет), және техникалық сипаттамаларды (97 - 99-бет) қараңыз.

- Қосқан кезде терминалдар түрі мен кабель ашасының дұрыс екенін тексеріңіз.

Әрбір терминалға жалғауға болатын жабдық түрлері

Мумкіндіктер	Терминал
	AV1*1	AV2*1		DIGITAL AUDIO OUT	ETHERNET	HDMI 1-4	USB 1-3
		COMPONENT	VIDEO
Бейнекассеталарды / DVD жазу / ойнату үшін (VCR / DVD жазғыш құрал)	○
3D мазмұнын көру үшін (Blu-гау диск ойнатқышы)						○
Спутниктік таратылымдарды қарау үшін (теледидар қондырмасы)	○		○			○*2
DVD қарау үшін (DVD ойнатқыш)	○	○	○			○
Бейнекамера кескіндерін қарау үшін (бейнекамера)	○		○			○
Ойындарды ойнау үшін (ойын жабдығы)	○		○			○
Динамика жүйесі бар күшейткішті пайдалану үшін				○		○*3
Желі қызметтерін пайдалану					○		○*4
Q-Link	○
VIERA Link	○(HDMI бар)					○
Теледидардан тікелей жазу	○					○

○: Колданылуы тиіс қосылым *1:Жабдыкты косу үшін терминал адаптері (берілген) қажет болады. *2: Автоматты кіріс ауыстыру үшін HDMI1 қолданыңыз. *3: Дыбыс зорайткышты косу үшін HDMI2 қолданыңыз. Бул байланысты ARC (Дыбыс Кайтару Арнасы) бар дыбыс зорайткыш қолданғанда ғана қолдануға болады. *4: USB 2 портын байланыс камерасын косу үшін пайдаланыңыз.

Техникалық мәліметтер

Авто арақатынас

Ең онтайлы өлшем мен арақатынасты өздігінен тандап, сапасы жақсы кескіндерді тамашалауға болады.

(22-6eT)

■ Арақатынасты бақылау сигналы

SCART / HDMI терминалы аркылы ететін кең экран сигналы (WSS) немесе бақылау сигналы табылса, экранның жоғарғы сол жағында [Широкоәкранный] жазуы шығады.

Арақатынас сәйкес 16:9 немесе 14:9 кең экран арақатынасына ауысады.

Бул функция кез келген араçатынас режимінде жұмыс жасайды.

Кіріс терминалы	Кіріс сигнал пішімі	Арақатынасты бақылау сигналы
		Кең экран сигналы (WSS)	Сигналды SCART (pin8) / HDMI терминалы арқылы бақылаңыз
Кабель RF	DVB-C	○
	DVB-T	○
	PAL D, K	○
	SECAM D, K	○
	PAL 525/60 6,5 МГц -
	PAL 525/60 6,0 МГц -
	PAL 525/60 5,5 МГц -
	M.NTSC 6,5 МГц -
	M.NTSC 6,0 МГц -
	M.NTSC 5,5 МГц -
AV1 / AV2 (Құрамды)	PAL	○	○
	SECAM	○	○
	PAL 525/60 -		○
	M.NTSC -		○
	NTSC	-	○
AV2 (Қосымша бөлшек)	525 (480) / 60i, 60p	-
	625 (576) / 50i, 50p	○
	750 (720) / 60p, 50p -
	1 125 (1 080) / 60i, 50i	-
HDMI1HDMI2HDMI3HDMI4	525 (480) / 60i, 60p	-	○
	625 (576) / 50i, 50p	-	○
	750 (720) / 60p, 50p -		○
	1 125 (1 080) / 60i, 50i	-	○
	1 125 (1 080) / 60p, 50p, 24p	-	○

■ Авто режим

Аныктау үшін бүл оны төрт кезенді удіріс арқылы (WSS, SCART / HDMI терминалы арқылы шығатын бақылау сигналы, пошта жәшігін аныктау немесе экранды толтыру үшін түзету) жасайды.

Кескіннің қараңғылығына қарай бүл үдіріс бірнеше минутқа созылуы мүмкін.

Егер экранның жоғарғы және төменгі жағына қара жолақтар анықталса, авто режим ең лайық арақатынасты тандайдыжәне кескінді экран өлшеміне сай кеңейтеді.

Егер ешкандай арақатынас сигналдары анықталмаса, авто режим кескінді оңтайлы түрде көрсету үшін жақсартады.

Ескертпе

• Қарым-қатынас бағдарламаға және т.б. байланысы әр түрлі болады. Егер арақатынас стандартты 16:9 өлшеміне сай келмесе, экранның жоғарғы және төменгі жақтарында қара жолақтар пайда болуы мүмкін.
• Егер бейнекамерада кең экранда жазылған бағдарлама ойнатылған кезде экран өлшемі әдеттегіден бөлек көрінсе, бейнекамераның треккинг функциясын реттеңіз. Бейнекамераның нұсқаулығын оқып шығыңыз.

Медиа ойнатқышында және мультимедиа серверлерде қолдау көрсетілетін файл пішімдері

Фото

Пішім	Файл кеңейтімі	Бейне резолюциясы (пиксель)	Толық хабарлама / Шектеулер
JPEG	.jpg.jpeg.mpo	8 × 8-30 719 × 17 279	DCF және EXIF стандарттарыМысалдар : 4:4:4, 4:2:2, 4:2:0Progressive JPEG пішіміне қолдау көрсетілмейді.

Бейне

Кассета	Файл кенейтімі	Видео кодек	Дыбыс кодек	Толык хабарлама / Шектеулер
AVCHD .mts	H.264 Dolby Digital			AVCHD стандарт нус. 2.0(AVCHD 3D, AVCHD Progressive)• Егер құрылғыдағы қалталар құрылымы жаңартылса, деректер қол жетімсіз болуы мүмкін.
SD-Video .mod		MPEG1MPEG2	Dolby DigitalMPEG Audio	SD-Video стандартты нус. 1.31(Ойын-сауық бейне профилі)• Егер құрылғыдағы қалталар құрылымы жаңартылса, деректер қол жетімсіз болуы мүмкін.
MOV	.mov.qt	DivX3 DivX4DivX5 DivX6H.264 BP/MP/HPMotion JPEGMPEG1MPEG2MPEG4 SP/ASP	AACDolby DigitalDolby DigitalPlusDTS coreHE-AACLPCMMEG AudioMP3	• Бүл ТД Panasonic LUMIX камерасы жазған Motion JPEG файлдарын қолдайды*1.• Бүл теледидарда мультимедиа серверде Motion JPEG файлдарын ойнату мүмкін емес.*1: 2004 жылдан бұрынғы кейбір өнімдер қол жетімсіз болуы мүмкін. Болашақта өнімдермен үйлесімділігіне кепілдік берілмейді.
AVI	.avi.divx	DivX3 DivX4DivX5 DivX6H.264 BP/MP/HPMPEG1MPEG2MPEG4 SP/ASPVC-1Windows Media бейнесі нус 9	AACADPCMDolby DigitalDolby DigitalPlusDTS coreHE-AACLPCMMEG AudioMP3WMAWMA Pro	• Media Player опциясында DivX Plus HD бейне файлын ойнату үшін куәліктендірілген.DivX туралы мәліметтер ➞ (88-бет)• Субтитрлер немесе белім функцияларының кейбіреуі қол жетімсіз болуы мүмкін.
MKV	.mkv	DivX3 DivX4DivX5 DivX6H.264 BP/MP/HPMPEG1MPEG2MPEG4 SP/ASP	AACDolby DigitalDolby DigitalPlusDTS coreHE-AACMPEG AudioMP3
Кассета	Файл кеңейтімі	Видео кодек	Дыбыс кодек	Толық хабарлама / Шектеулер
ASF	.asf.wmv	DivX3 DivX4DivX5 DivX6MPEG4 SP/ASPVC-1Windows Media бейнесі нұс 9	AACDolby DigitalDolby Digital PlusHE-AACLPCMMP3WMAWMA Pro	● Көшірмесі қорғалған файлдар ойнатылмайды.
MP4	.f4v.m4v.mp4	DivX3 DivX4DivX5 DivX6H.264 BP/MP/HPMPEG1MPEG2MPEG4 SP/ASP	AACDolby DigitalDolby Digital PlusHE-AACMPEG Audio MP3	● Бүл ТД Panasonic өнімдерімен жазылған осы кассетаны қолдайды. Мәлімет алу үшін өнімдердің нұсқаулығын оқып шығыңыз.
FLV .flv H.264			AACMP3	–
3GPP	.3gp.3g2	H.264MPEG4 SP/ASP	AACHE-AAC	–
PS	.mpg.mpeg.vob.vro	H.264 *2 MPEG1MPEG2VC- 1*2	AAC * 2 Dolby DigitalDolby Digital Plus * 2 HE-AAC* 2 LPCM MPEG Audio MP3 * 2	*2: Бүл кодек Media Player режимінде ғана ойнатылады.
TS	.m2ts.tp.trp.ts	H.264MPEG1MPEG2VC- 1*3	AACDolby DigitalDolby Digital Plus DTS core* 3 HE-AACMPEG Audio MP3 * 3	*3: Бүл кодек Media Player режимінде ғана ойнатылады.

Музыка

Кодек	Файл кеңейтімі	Шектеулер
MP3 .mp3	–
AAC .m4a		● Көшірмесі қорғалған файлдар ойнатылмайды.
WMA WMA Pro	.wma	● Көшірмесі қорғалған файлдар ойнатылмайды.● WMA Lossless жүйесіне қолдау көрсетілмейді.
FLAC	.flac	–

Ескертпе

• Шарттарға сәйкес болса да, кейбір файлдар ойнатылмауы мүмкін.

• Екі байтты таңбаларды немесе басқа арнайы дерек кодтарын пайдаланбаңыз.

- Файл немесе қалта атаулары өзгертілетін болса, құрылғыны бұл теледидармен пайдалану мүмкін болмауы ықтимал.

DivX

DivX Certified® бастапқы мазмұнды қоса DivX® және DivX Plus® HD (H.264/MKV) 1080p HD дейінгі бейнені ойнатады.

DIVX VIDEO ТУРАЛЫ:

DivX® DivX, LLC арқылы жасалған сандық бейне пішімі әрі Rovi корпорациясының филиалы болып табылады. Бұл DivX бейнесін ойнататын DivX Certified® құрылғысы болып табылады. Қосымша мәліметтер және файлдарыңызды DivX бейнесіне түрлендіруге арналған бағдарламалық құралдар үшін divx.com сайтына кіріңіз.

■ DivX субтитр мәтінінің файлы

• DivX бейне файлы және субтитр мәтін файлы бір қалтаның ішінде және файл атаулары файл кеңейтімдерімен бірдей болады.
• Егер бірдей қалтаның ішінде бірден көп субтитр мәтін файлдары болса, олар төмендегі кезекпен бейнеленеді: ".srt", ".sub", ".txt". DivX мазмұнын ойнату кезінде ағымдық субтитр күйін құптау немесе өзгерту үшін, Меню опциясын бейнелеу үшін OPTION түймесін басыңыз.
• Файл жасау әдістеріне немесе жазба күйіне байланысты субтитрлердің тек бір бөлігі көрінуі мүмкін немесе субтитрлер мүлде көрінбеуі мүмкін.

Ескертпе

• SD картасын, USB флэш жадын немесе мультимедиа серверін жасау әдісіне қарай файлдар мен қалталар сіз көрсеткен ретпен көрсетілмеуі мүмкін.
• Файлдарды және қалталардың құрылымын жасау әдісіне қарай файлдар мен қалталар көрсетілмеуі мүмкін.
• Файлдар мен қалталардың саны көп болса, операцияның аяқталуы үшін біраз уақыт кетуі мүмкін немесе кейбір файлдар көрсетілмеуі немесе ойнатылмауы мүмкін.

DivX Certified® құрылғы сатып алынған DivX Video-on-Demand (VOD) фильмдерін ойнату үшін тіркелуі тиіс. Тіркеу кодын алу үшін орнату мәзірінде DivX VOD бөлімін табыңыз. Тіркеуді аяқтау әдісі туралы қосымша ақпарат алу үшін vod.divx.com сайтына өтіңіз.

■ DivX VOD тіркеу кодын көрсету

→[DivX® VOD] (41-бет)

• Жаңа тіркеу кодын жасағыңыз келсе, ағымдағы тіркеу кодын тіркеуден алып тастау керек. DivX VOD мазмұнын бір рет ойнатқаннан кейін орнату мәзіріндегі [DivX® VOD] ішінде тіркеуден алуға арналған растау экраны көрсетіледі. Растау экранындағы ОК түймесін бассаңыз, тіркеуден шығару коды жасалады және ағымдағы тіркеу кодын пайдаланып сатып алған барлық мазмұндарды ойната алмайсыз. Тіркеуден шығару коды экранындағы ОК түймесін басу арқылы жаңа тіркеу кодын аласыз.

- Егер сіз DivX VOD мазмұнын осы теледидар кодынан басқа тіркеу кодын пайдаланып сатып алсаңыз, бұл мазмұнды ойната алмайсыз. ([Ваше устройство не авторизовано для воспр-я этого DivX-защищенного видео] көрсетіледі.)

■ Белгіленген уақыт мөлшерінде ойнатылатын DivX мазмұнын қарастыру

Кейбір DivX VOD мазмұны белгіленген уақыт мөлшерінде ойнатылады.

Мазмұнды ойнатқан кезде, қалған ойнатудың саны бейнеленеді. Ойнату саны нөл болса, бұл мазмұнды ойната алмайсыз. ([Оно истекло.] көрсетіледі.)

- Осы мазмұнды ойнату кезінде, мына жағдайларда қалған ойнатулардың саны біреуге азаяды:

• Егер ағымдық бағдарламадан шыққанда. • Егер сіз басқа мазмұнды ойнатсаңыз. • Егер келесі немесе алдыңғы мазмұнға өткенде.

Жазуға немесе ойнатуға арналған құрылғылар

SD карта

Карта пішімі:

SDXC Card - exFAT

SDHC картасы / SD картасы - FAT16 немесе FAT32

Үйлесімді карта түрі (ең үлкен көлем):

SDXC картасы (64 ГБ), SDHC картасы (32 ГБ), SD картасы (2 ГБ), miniSD картасы (2 ГБ) (miniSD адаптерін қажет етеді)

• Егер miniSD картасы пайдаланылатын болса, оны адаптермен бірге енгізіңіз / алып тастаңыз.
• Карта түрі туралы ең соңғы мәліметті келесі веб-сайттан қараңыз. (Тек ағылшын тілінде) http://panasonic.jp/support/global/cs/tv/
• SD стандарттарын қанағаттандыратын SD картасын пайдаланыңыз. Керісінше жағдайда бұл теледидардың бұзылуына әкелуі мүмкін.

■ USB флэш жады

USB флеш-жады пішімі: FAT16, FAT32 немесе exFAT

- Медиа ойнатқышта компьютермен пішімделген USB HDD дискісіне кепілдік берілмейді.

Ескертпе

• Компьютерде жаңартылған деректер көрсетілмеуі мүмкін.
• Теледидар деректерге кіруі барысында құрылғыны алып тастауға болмайды. Керісінше жағдайда бұл құрылғыға немесе теледидарға зиян келтіруі мүмкін. • Құрылғыдағы істіктерге тимеңіз. • Құрылғыға жоғары қысым немесе соққы әсерін тигізбеңіз. • Құрылғыны дұрыс бағытта енгізіңіз. Керісінше жағдайда бұл құрылғыға немесе теледидарға зиян келтіруі мүмкін.
• Электр кедергісі, статикалық электр энергиясы немесе қате жұмыс деректерді немесе құрылғыны бүлдіруі мүмкін.
• Бүлінген немесе зақымданған деректердің немесе теледидардың құбылмалы жұмысы кедергі әкелмеуі үшін жазылған деректердің резервтік көшірмесін жүйелі түрде сақтап отырыңыз. Panasonic компаниясы жазылған деректердің бүлінуіне немесе зақымдануына жауап бермейді.

Компьютер қосылымы

Компьютердің экраны және дыбысы теледидардан шығатындай етіп компьютерді осы теледидарға жалғауға болады.

• DOS/V-үйлесімді D-sub 15-істікті қосқыш үшін компьютер адаптері қажет емес. - Кейбір компьютер үлгілерін осы теледидарға жалғау - Дисплейдің ең үлкен ажыратымдылығы

мүмкін емес.

- Компьютерді пайдаланған кезде, компьютердің түрлі- түсті дисплей сапасын ең жоғарғы мәніне орнатыңыз.

- Тиісті компьютер сигналдары туралы толық мәліметтер алу

4:3 1 440 × 1 0	80 пиксел
16:9 1 920 × 1	080 пиксел

“Көрсетуге болатын кіріс сигналы” (91-бет) • D-sub 15-істікті қосқыш сигналы

Шплинт No	Сигнал атауы	Шплинт No	Сигнал атауы	Шплинт No	Сигнал атауы
1	R	6	GND (жер)	11	NC (жалғанбаған)
2	G	7	GND (жер)	12	NC (жалғанбаған)
3	B	8	GND (жер)	13	HD
4	NC (жалғанбаған)	9	NC (жалғанбаған)	14	VD
5	GND (жер)	10	GND (жер)	15	NC (жалғанбаған)

HDMI қосылымы

HDMI (жоғары ажыратымдылықты мультимедиалық интерфейс) сықпайтын стандартқа сәйкес келетін әлемдегі ең алғаш толықтай сандық, тұтынушыға арналған AV интерфейсі болып табылады.

HDMI жоғары ажыратымды сандық кескіндер мен жоғары сапалы дыбысты теледидар мен жабдықты жалғау арқылы тамашалауға мүмкіндік береді.

DVD ойнатқыш, теледидар қондырмасы немесе ойын жабдығы сияқты HDMI немесе DVI шығыс терминалы бар HDMI үйлесімді жабдықты*¹ HDMI терминалына HDMI үйлесімді (толық жаракталған) кабель арқылы жалғауға болады.

Қосылым туралы қосымша ақпарат алу үшін → (12, 82-бет)

■ Сәйкес HDMI мүмкіндіктері

• Кіріс дыбыс сигналы:

Сандық құрылғы шығыс орнатуларын сәйкестендіріңіз.

“Көрсетуге болатын кіріс сигналы” (91-бет)

Компьютер орнатулар шығысына сәйкестендіріңіз.

• VIERA Link (HDAVI Control 5)

→[VIERA Link] (77-бет)

3D

- Content Type

- Deep Colour

• Дыбыс Қайтару Арнасы*² (HDMI2 терминалы тек қана)

DVI қосылымы

Егер сыртқы жабдықтың тек DVI шығысы болса, оны HDMI терминалына DVI - HDMI бейімдегіші арқылы жалғаңыз кабель*³. DVI - HDMI адаптері кабелі пайдаланылса, дыбыс кабелін AUDIO терминалына берілген AV2 (COMPONENT / VIDEO) адаптері арқылы қосыңыз.

Ескертпе

• Дыбыс орнатуларын Дыбыс мәзіріндегі [Вход HDMI1 / 2 / 3 / 4] қызметінде іске асыруға болады. (38-бет) - Егер жалғанған жабдықтың арақатынасты реттеу функциясы болса, арақатынасты "16:9" параметріне бекітіңіз. - Бұл HDMI жалғағыштар "А түріне" жатады. - Бұл HDMI жалғағыштар HDCP (жоғары жиілік аумағы бар сандық мазмұнды қорғау) авторлық құқығымен үйлесімді болып келеді. - Аналогтық сигналдарды қабылдау үшін ешбір сандық шығыс терминалы жоқ құрылғыны компонент немесе бейне кіріс терминалына жалғауға болады. - Бұл теледидар HDMI™ технологиясын қамтиды.

*1: HDMI логотипі HDMI-үйлесімді жабдықта көрінеді. *2: Аудио қайтару арнасы (ARC) сандық дыбыс сигналдарын HDMI кабелімен жіберу функциясы болып табылады. *3: Жергілікті сандық жабдық дүкенінен сұраңыз.

USB қосылымы

• USB флэш жадын немесе байланыс камераны тікелей теледидардың USB порттарына қосу ұсынылады. - Кейбір USB құрылғылары немесе USB концентраторы бұл теледидармен бірге пайдаланылмауы мүмкін. • USB карта оқу құралын пайдалану арқылы құрылғыларды қосу мүмкін емес. • USB флэш жадынан басқа бірдей екі немесе бірнеше USB құрылғыларын пайдалана алмайсыз. - USB құрылғылары туралы қосымша мәліметтер мына веб-сайтта болуы мүмкін. (Тек ағылшын тілінде) http://panasonic.jp/support/global/cs/tv/

USB пернетақта

• Драйверді қажет ететін USB пернетақтасына қолдау көрсетілмейді. • Тіл түрін өзгерту → [Раскладка USB клав.] (42-бет) - Қосылған пернетақтаға немесе пернетақтадағы таңбалардың орналасуына байланысты таңбалар теледидар экранында дұрыс көрсетілмеуі мүмкін. - USB пернетақталарының кейбір пернелері қашықтан басқару құрылғысының әрекеттеріне сәйкес келуі мүмкін.

USB пернетакта	Қашықтан басқару пульті	USB пернетакта	Қашықтан басқару пульті
↑ / ↓ / ← / →	Курсор түймелері	F2	VIERA TOOLS
Enter	OK	F3 MENU
Backspace	BACK/RETURN	F4 INPUT (AV)
Esc	EXIT	F5 / F6	Төмен / Жоғары арна
0 - 9 / таңбалар	Сандық түймелер	F7 / F8	Дауыс деңгейі төмен / жоғары
F1	GUIDE	F9 / F10 / F11 / F12	Түрлі түсті түймелер

■ Ойын қосымшасы

- Осы теледидармен өнімділігі тексерілген ойын қосымшаларын келесі веб-сайттан қараңыз. (Тек ағылшын тілінде)

http://panasonic.jp/support/global/cs/tv/

- Ойын қосымшасының кейбір пернелері қашықтан басқару құрылғысын басқаруға сәйкес келеді.

Мысал:

	Қашықтан басқару пульті		Қашықтан басқару пульті
1	Дыбыс деңгейі жоғары / төмен	7	VIERA TOOLS
2	Жоғары / Төмен арна	8	EXIT
3	G U I D E	9	INPUT (AV)
4	O K
5	BACK/RETURN 10 MENU
6	INTERNET	11	Курсор түймелері

Көрсетуге болатын кіріс сигналы

■ COMPONENT (Y, PB, PR) (AV2 терминалынан), HDMI

Сигнал атауы	COMPONENT	HDMI
525 (480) / 60i, 60p	○	○
625 (576) / 50i, 50p	○	○
750 (720) / 60p, 50p	○	○
1 125 (1 080) / 60i, 50i	○	○
1 125 (1 080) / 60p, 50p, 24p		○

Компьютердің сәйкес кіріс сигналы әдетте VESA стандартты уақыт кестесімен үйлесімді болып келеді.

■ ДК (HDMI терминалынан)

Сигнал атауы	Көлденен жиілік (кГц)	Тік жиілік (Гц)
640 × 480 @60 Гц	31,47	60,00
1 280 × 720 @60 Гц	45,00	60,00
1 920 × 1 080 @60 Гц	67,50	60,00

Компьютердің сәйкес кіріс сигналы әдетте HDMI стандартты уақыт кестесімен үйлесімді болып келеді.

Ескертпе

• Жоғарыда көрсетілген сигналдардан басқа сигналдар дұрыс көрінбеуі мүмкін.
• Жоғарыдағы сигналдар дисплейде оңтайлы көрініс алу үшін қайта пішімделеді.
• Дисплейге арналған компьютер сигналы ең кіші элементтерді жеткілікті түрде анық көрсетпеуі мүмкін, сондықтан ол үлкейтіледі немесе сығымдалады.

Сандық түймелерге арналған таңбалар кестесі

Еркін енгізу болатын элементтер үшін таңбаларды сандық түймелер арқылы енгізуге болады.

Қажетті таңбаға жеткенше сандық түймені қайта-қайта басыңыз.

• 1 секундқа қалдырсаңыз, таңба өздігінен орнайды. - Таңбаны ОК түймесін немесе басқа сандық түймелерді 1 секунд ішінде басу арқылы да орнатуға болады. - Таңбалар кіріс элементтеріне байланысты әр түрлі болуы мүмкін.

Таңбалар кестесі:

SCART және HDMI терминал ақпараты

AV1 SCART терминалы (RGB, VIDEO, Q-Link)

HDMI терминал

Жиі қойылатын сұрақтар

Қызметке немесе көмекке жүгінуден бұрын, ақаулықты шешу үшін мына қарапайым нұсқауларды орындаңыз. Ақаулық жоғалмаса, жергілікті Panasonic дилеріне көмек алу үшін хабарласыңыз.

Шу, кескіннің қатып қалуы немесе жоғалуы DVB режимінде орын алады / Кескінде ақ дақтар немесе күңгірттену (сәуле жиегінің пайда болуы) аналогтық режимде орын алады / Кейбір арналарды реттеу мүмкін емес

• Антеннаның орнын, бағытын және қосылымын тексеріңіз.
• [Сигнал күйі] (48-бет) тексеріңіз. Егер [Сигнал сапасы] қызыл түспен көрсетілсе, бұл DVB сигналының нашар екенін білдіреді.
• Ауа-райы жағдайлары сигналдың қабылдануына (қатты жаңбыр, қар, т.б.), әсіресе, нашар қабылданатын аймақтарда әсер етеді. Ауа-райы жақсы болғанның өзінде жоғары қысым кейбір арналардың нашар қабылдануына әкелуі мүмкін.
• Аналогтық арналардың жақсы қабылдануына байланысты сандық қабылдау технологияларының пайдаланылуына байланысты сандық сигналдар сапасы кейбір жағдайларда салыстырмалы түрде төмен болуы мүмкін.
• Желілік қуатты қосу/өшіру қосқышын өшіру арқылы теледидарды өшіріңіз де, оны қайта қосыңыз.
• Егер ақау сақталса, қызметтердің қолжетімділігі туралы жергілікті дилерден немесе қызмет жеткізушісінен сұраңыз.

Теледидар нұсқауышында бағдарламалар жоқ

• Сандық таратқышты тексеру. - Антенна бағытын жанынан орнатылған басқа таратқышқа түзетіңіз. - Аналогтық таратуды тексеру. Егер кескін сапасы нашар болса, антеннаны тексеріп, жергілікті дилерден кеңес алыңыз.

Ешқандай кескін немесе дыбыс шықпайды

• Теледидардың қосылғанын тексеріңіз.
• Қуат сымының теледидар мен розеткаға қосылғанын тексеріңіз.
• Теледидарды AV режимінде тексеріңіз. • Дұрыс кіріс режимінің таңдалғанына көз жеткізіңіз.
• Сурет мәзірін (35, 36-бет) және дыбыс деңгейін тексеріңіз.
• Барлық қажетті кабельдер мен қосылымдардың орнында екеніне көз жеткізіңіз.

Авто арақатынас

• Авто арақатынас экранды толтыруға лайық ең жақсы арақатынасты ұсынады. (85-бет)
• Арақатынасты қолмен өзгерткіңіз келсе, ASPECT түймешігін басыңыз. (22-бет)

Қара және ақ бейнелер

• Сыртқы жабдықтың шығыс сигналы теледидардың кіріс ұяшығына сәйкес келетіндігіне көз жеткізіңіз. SCART арқылы қосқанда сыртқы құрылғы шығыс орнатулары S-Video емес екенін тексеріңіз.

Q-Link функциясы істемейді

• SCART кабелі мен жалғауды тексеріңіз. Орнату мәзірінде [Выход AV1] қызметін бейімдеңіз. (39-бет)

[VIERA Link] функциясы істемейді және қате туралы хабар пайда болады

• Жалғауды тексеріңіз. (74, 75-бет) Жалғанған жабдықты іске қосыңыз, сосын теледидарды қосыңыз. (77-бет)

Жазу бірден басталмайды

Жазғыш құралдың реттеулерін тексеріңіз. Мәлімет алу үшін жазғыш құралдың нұсқаулығын оқып шығыңыз.

Экранда қызыл, көк, жасыл және қара дақтар болуы мүмкін

Бұл сұйық кристалды панельдерге тән және ақау болып табылмайды. Сұйық кристалды панель дәлдігі өте жоғары технологиямен жасалған және сурет туралы толық мәліметтер береді. Кейде, экранда бекітілген қызыл, жасыл, көк немесе қара нүкте түріндегі біраз белсенді емес пиксельдер пайда болуы мүмкін. Бұл СКД жұмысына әсер етпейтінін ескеріңіз.

Ақаулық		Себептер / Әрекеттер
Єкрах	Ретсіз кескін, шуыл	Меню изображения мәзірінде [Шумопонижение] орнатыңыз. ➔ (35-бет)Жақын мандағы электр өнімдерін тексеріңіз (автокөлік, мотоцикл, флюоросцентті шам).
	Ешқандай кескінді көру мүмкін емес	Фото мәзіріндегі [Контраст], [Яркость] немесе [Цвет] ең төмен деңгейге орнатылған ба? ➔ (35-бет)Сыртқы жабдықтың шығысына сәйкес келу үшін [AV2] ([COMPONENT] / [VIDEO]) параметрін [Выбор входа] ішінен тексеріңіз. (27-бет)
	Бұлыңғыр немесе бұрмаланған кескін (дыбыс жоқ немесе дыбыс деңгейі төмен)	Арналарды қалпына келтіріңіз. ➔ (43, 44-бет)
	Әдеттегіден тыс кескін шығады	Теледидарды куат көзін қосу / ажырату қосқышы арқылы өшіріңіз, сосын оны қайтадан қосыңыз.Егер ақау кетпесе, барлық орнатуларды қайта бастаңыз. ➔ [Начальные установки] (51-бет)
Дябіче	Ешқандай дыбыс шықпайды	“Дыбысты өшіру” белсенді ме? ➔ (9-бет)Дыбыс деңгейі ең кіші мәніне қойылған ба?
	Дыбыс деңгейі төмен немесе дыбыс бұрмаланған	Дыбыс сигналын қабылдау мүмкіндігі нашарлауы мүмкін.“Звуковое меню” мәзіріндегі [MPX] (38-бет) тармағын [Моно] етіп орнатыңыз. (Аналогтық)
3D	3D суреттерін көру мүмкін емес	[Выбор режима 3D] параметрінің [3D] күйіне орнатылғандығына көз жеткізіңіз. ➔ (30-бет)Кейбір 3D сурет сигналдары 3D суреттері ретінде автоматты түрде танылмауы мүмкін. [Выбор режима 3D (Ручное)] параметрін сурет пішіміне сәйкес етіп орнатыңыз. ➔ (31-бет)Кейбір адамдарға, әсіресе, сол және оң көздері арасында айырмашылығы бар пайдаланушыларға 3D суреттерін көру қиын немесе көрінбейді.Қолданудан бұрын көру мүмкіндігіңізді түзету үшін қажетті қадамдарды орындаңыз (көзілдірік тағу т.б.).
	3D суреттері дұрыс көрінбей түр	[Фильтр диаг. линий] параметрін тексеріңіз. ➔ (32-бет)
НМОІ	Дыбыс әдеттегідей емес	Жалғанған жабдықтық дыбыс реттеуін “2ch L.PCM” орнатыңыз.Дыбыс Мәзіріндегі [Вход HDMI1 / 2 / 3 / 4] орнатуын тексеріңіз. ➔ (38-бет)Еген сандық дыбыс қосылымының ақаулығын тапсаңыз, аналогтық дыбыс қосылымын тандаңыз. ➔ (90-бет)
	Сыртқы жабдықтан берілетін суреттер жабдық HDMI арқылы жалғанғанда әдеттегідей болмайды	HDMI кабельдің дұрыс жалғануын тексеріңіз. ➔ (82-бет)Теледидар мен жабдықты өшіріп тастаңыз, сосын оларды қайта қосыңыз.Жабдықтың кіріс сигналын тексеріңіз. ➔ (91-бет)EIA/CEA-861/861D сәйкес келетін жабдықты пайдаланыңыз.
Акаулық		Себептер / Әрекеттер
Желі	Желіге қосылу мүмкін емес	Жергілікті желі кабелінің немесе сымсыз жергілікті желінің дұрыс қосылғандығын тексеріңіз. ➔ (65-бет)Қосылымдар мен параметрлерді тексеріңіз. ➔ (65 - 69-бет)Желі жабдығын және желі ортасын тексеріңіз.Маршрутизатор IP мекенжайын автоматты түрде беретін етіп орнатылмауы мүмкін. Егер желілік әкімші IP мекенжайын беруді қаласа, IP мекенжайын қолмен орнатыңыз. ➔ (67-бет)Маршрутизатор MAC мекенжайларын сүзгілеуді пайдалануы мүмкін (қауіпсіздік параметрі).Осы теледидардың MAC мекенжайын растаңыз (39-бет) және оны пайдалану үшін маршрутизатор орнатыңыз.Егер ақаулық қайталанса, интернет қызметінің провайдеріне немесе телекоммуникация ұйымына хабарласыңыз.
	DLNA әрекеттері кезінде файлды таңдау мүмкін емес	Қосылған жабдықтың мультимедиа сервері дайын ба? ➔ (64-бет)Жарамды деректер пішімін тексеріңіз. ➔ (86, 87-бет)
	VIERA Connect пайдалану мүмкін емес	Қосылымдар мен параметрлерді тексеріңіз. ➔ (65 - 69-бет)Сервер немесе жалғанған линия бос емес болуы мүмкін.
Басқа	Теледидар қосылмайды	Қуат сымының теледидар мен разеткаға қосылғанын тексеріңіз.
	Теледидар құту режиміне өтеді	Автоматты қуат сақтау функциясы іске қосылған. ➔ (10-бет)Теледидар аналогтық тарату аяқталғаннан кейін 30 минуттан кейін құту режиміне өтеді.
	Қашықтан басқару пульті істемейді	Батареялар дұрыс салынған ба? ➔ (7-бет)Теледидар қосылды ма?Батареялардың қуаты азаюы мүмкін. Оларды ауыстырыңыз.Қашықтан басқару пультін теледидардың дәл алдына бағыттаңыз (теледидардың алдынан 30 градус бұрышпен 7 м қашықтықтан асырмай).Теледидардың қашықтан басқару пульті сигналының қабылдағышына кедерге етпеуі үшін теледидарды қүн сәулесі немесе өзге да қатты жарық кездерінен алшақ орнатыңыз.
	Теледидар бөлшектері қызып кеткен	Алдыңғы, жоғары және артқы такта бөлшектерінің температурасы көтерілсе де, мұндай температураның жоғарылуы әнімділік сапасына ешқандай кедергі келтірілмейді.
	Саусақпен итергенде СКД панель аздап жылжидыТарсылдаған дыбыс естілуі мүмкін	Панельдің зақымдалуын болдырмау үшін панельдің айналасында біраз икемділік болады.Саусақпен итергенде панель аздап жылжуы мүмкін және тарсылдаған дыбыс естілуі мүмкін. Бүл ақауға жатпайды.
	Шамадан тыс ток қатесі туралы хабар көрінеді	Бүл қате қосылған USB құрылғысынан пайда болуы мүмкін. Құрылғыны шығарыңыз және желілік қуатты қосу / өшіру қосқышы арқылы теледидарды өшіріңіз, соанан соң оны қайтадан қосыңыз.USB портының ішінде бөтен заттардың бар екенін тексеріңіз.
	Қате туралы хабар шығады	Хабардың нұсқауларын орынданыз.Егер ақау сақталса, жергілікті Panasonic дилерімен немесе өкілетті қызмет орталығымен хабарласыңыз.

Техникалық қызмет көрсету

Алдымен шнурдың ашасын розеткадан ажыратыңыз.

Дисплей панелі, корпус, негіз

Үнемі қадағалап отырыңыз:

Панель дисплейі, корпус және негіз бетін абайлап арнайы немесе басқа жұмсақ шүберекпен тазалап сүртіңіз.

Дақтарды кетіру үшін:

Алдымен бетіндегі шаңнан тазалаңыз. Жұмсақ шүберекті таза сумен немесе сұйытылған жұмсақ детергентпен (судың 100 бөлігіне детергенттің 1 бөлігі) сулаңыз. Шүберекті сығып, бетін сүртіңіз. Осыдан кейін аппарат бетін құрғақ таза шүберекпен қайта сүртіңіз.

Сақтаныңыз

• Қатты шүберекті пайдалануға немесе бетін қатты ысқылауға болмайды, керісінше жағдайда бұл бетіне сызаттар түсіруі мүмкін.
• Теледидар бетіне су не химиялық тазартқыштар тигізбеңіз. Теледидардағы сұйықтық өнімнің ақаулығына алып келуі мүмкін.
• Бетіне химиялық тазартқыштарды құрал, ерітінді немесе басқа ұшатын заттарды жақындатпаңыз. Бұл аппарат сыртының сапасын нашарлатуы не бояуын кетіріп жіберуі мүмкін. • Дисплей панелінің бетіне арнайы күтім керек және тез зақымдалуы мүмкін. Дисплей бетін тырнағыңызбен не басқа өткір затпен тырнамаңыз.
• Корпусы мен негізіне резенке немесе поливинилхлоридті заттың ұзақ уақыт тиіп тұруына жол бермеңіз. Бұл аппарат сыртының сапасын нашарлатуы мүмкін.

Шнур ашасы

Шнурдың ашасын құрғақ шүберекпен уақытылы сүртіп тұрыңыз. Дымқыл мен шаң өрттің шығуына немесе ток соғуға себеп болуы мүмкін.

Лицензия

Егер де ұйым немесе өнім сауда белгілерінде арнайы белгілер болса, бұл сауда белгілері толығымен сақталады.

• DVB және DVB таңбасы DVB Project компаниясының сауда белгісі болып табылады. • "RealD 3D" RealD сауда белгісі. • SDXC логотипі SD-3C, LLC сауда белгісі болып табылады. • "AVCHD", "AVCHD 3D" және "AVCHD Progressive" — Panasonic Corporation және Sony Corporation сауда белгілері. • DivX®, DivX Certified®, DivX Plus® HD және қатысты логотиптер — Rovi корпорациясының немесе оның филиалдарының сауда белгілері және олар лицензияға сәйкес пайдаланылады. • QuickTime және QuickTime логотипі — Apple Inc. компаниясының сауда белгілері немесе тіркелген сауда белгілері және оның лицензиясы бойынша пайдаланылады. • VIERA Connect — Panasonic Corporation сауда белгісі. • Skype — Skype Limited компаниясының сауда белгісі. • DLNA, DLNA логотипі және DLNA CERTIFIED™ — сауда белгілері, қызмет көрсету белгілері немесе Digital Living Network Alliance ұйымының сертификаттау белгілері болып табылады. • Windows — Microsoft Corporation Америка Құрама Штаттарындағы және/немесе басқа елдердегі тіркелген сауда белгісі. • HDMI, HDMI логотипі және High-Definition Multimedia Interface — АҚШ-тағы және басқа елдердегі HDMI Licensing LLC компаниясының тіркелген сауда белгісі болып табылады. • HDAVI Control™ — Panasonic Corporation сауда белгісі. • VGA — International Business Machines Corporation сауда белгісі. • S-VGA — Бейне электрондық стандарттар ассоциациясының тіркелген сауда белгісі. • Dolby Laboratories компаниясының лицензиясы бойынша шығарылған. Dolby және қос-Д таңбасы Dolby Laboratories компаниясының сауда белгілері болып табылады. • АҚШ патент № бойынша лицензияға сәйкес жасалған: 5 956 674; 5 974 380; 6 487 535 басқа АҚШ және берген әлемдік патенттер. DTS, Symbol, & DTS пен Symbol екеуі де — сауда белгілер, ал DTS 2.0+Digital Out — DTS, Inc. компаниясының сауда белгісі. Өніммен бірге бағдарламалық құрал беріледі. © DTS, Inc. Барлық құқықтар қорғалған.

Бұл өнім келесі бағдарламалық құралды немесе технологияны қамтиды:

(1) бағдарламалық құрал Panasonic Corporation немесе ол үшін жеке жасалған, (2) бағдарламалық құрал үшінші жақпен иеленеді әрі Panasonic Corporation лицензиялайды, (3) бағдарламалық құрал дербес JPEG тобының жұмысына жартылай негізделген, (4) бағдарламалық құрал FreeType жобасымен жасалған, (5) бағдарламалық құрал GNU ҚОЛДАНЫСЫ ШЕКТЕЛГЕН СТАНДАРТЫ ҚОҒАМДЫҚ ЛИЦЕНЗИЯғА (LGPL) сәйкес лицензияланған және/немесе, (6) LGPL сәйкес лицензияланған бағдарламалық құралдан басқа ашық бастапқы коды бар бағдарламалық құрал. (7) "PlayReady" (сандық құқықтарды басқару технологиясы) Microsoft Corporation немесе оның филиалдарымен лицензияланған.

(5) санатындағы бағдарламалық құрал жайлы мәліметтер алу үшін, http://www.gnu.org/licenses/old-licenses/lgpl-2.1.html торабында болуы ықтимал LGPL лицензиясының шарттарын оқып шығыңыз.

Сонымен бірге, (5) санатындағы бағдарламалық құралдың авторлық құқықтары бірнеше тұлғалармен қорғалған. Сол тұлғалардың авторлық құқықтар жайлы жазбаларын http://www.am-linux.jp/dl/EUIDTV12/ торабынан оқып шығыңыз

LGPL лицензияланған бағдарламалық құрал пайдалы болу ниетпен таратылады, бірақ ЕШБІР КЕПІЛДІК БЕРМЕЙДІ, тіпті САТУ немесе НАҚТЫ МАҚСАТ ҮШІН СӘЙКЕСТІК түспалдау кепілдігін бермейді.

Өнімдерді жеткізуден кейін өткен кем дегенде үш (3) жыл Panasonic төменде көрсетілген хабарласу ақпараты арқылы бізбен хабарласқан кез келген үшінші жаққа бастапқы код таратылымын физикалық түрде орындау құнынан кем ақыға, LGPL сәйкес тиісті бастапқы кодтың толық компьютер оқи алатын көшірмесін береді.

Хабарласу ақпараты

[e-mail]

LGPL сәйкес бастапқы кодты сізге және кез келген басқа қауымдастық мүшеге төмендегі біздің веб-торабымыздан тегін алуға болады.

http://www.am-linux.jp/dl/EUIDTV12/

(5) және (6) санаттарындағы бағдарламалық құрал жайлы мәліметтер алу үшін, өнімдегі "Орнату" мәзіріндегі қолжетімді лицензия шарттарын оқып шығыңыз.

Одан кейін (7) санатындағы PlayReady қызметі жайлы мәліметтер алу үшін, келесіні орындаңыз.

(а) Бұл өнім Microsoft корпорациясының нақты интеллектуалды меншік құқықтарына сай технологияны қамтиды. Бұл технологияны өнімнен тыс пайдалану немесе тарату Microsoft корпорациясының тиісті лицензия(лар)сыз рұқсат етілмейді.

(ә) Мазмұн иелері Microsoft PlayReady™ мазмұнға кіру технологиясын өздерінің интеллектуалды меншігін, соның ішінде авторлық құқықтары қорғалған мазмұнды, қорғау мақсатында пайдаланады. Бұл құрылғы PlayReady технологиясын PlayReady қорғалған мазмұнға және/немесе WMDRM қорғалған мазмұнға кіру үшін пайдаланады. Егер құрылғы мазмұнды пайдалану шектеулерін дұрыс күшейтпесе, мазмұн иелері Microsoft корпорациясынан PlayReady қорғанған мазмұнды пайдалану мақсатында құрылғы мүмкіндігін жоққа шығаруды талап етуі мүмкін. Жоққа шығару қорғалмаған мазмұнға немесе басқа мазмұнға кіру технологиялармен қорғалған мазмұнға әсер етпеуі керек.

Мазмұн иелері сізден өздерінің мазмұнына кіру үшін PlayReady қызметін жаңартуды талап етуі мүмкін.

Жаңартудан бас тартқан жағдайда, жаңартуды талап ететін мазмұнға кіру мүмкін болмайды.

Техникалық сипаттамалар

Теледидар

Улгі No		TX-LR32ET5	TX-LR42ET5	TX-LR47ET5	TX-LR55ET5
Мөлшерленген куатты пайдалану		82 Вт	107 Вт	131 Вт	168 Вт
Күту режимінде куат тұтыну*1		0,30 Вт	0,20 Вт	0,20 Вт	0,20 Вт
Көрінетін экран өлшемі (диагональ)		80 см / 32 дюйм	107 см / 42 дюйм	119 см / 47 дюйм	139 см / 55 дюйм
(Ех Бх Т)	Тұғырмен бірге	764 мм × 519 мм × 230 мм	997 мм × 650 мм × 247 мм	1 107 мм × 712 мм × 268 мм	1 281 мм × 811 мм × 282 мм
	Тек теледидар	764 мм × 473 мм × 52 мм	997 мм × 604 мм × 52 мм	1 107 мм × 666 мм × 52 мм	1 281 мм × 765 мм × 52 мм
Салматы	Тұғырмен бірге	11,5кг таза	17,5 кг таза	20,5 кг таза	29,0 кг таза
	Тек теледидар	9,5кг таза	14,5 кг таза	17,0 кг таза	25,0 кг таза

Куат кезі		220-240 В айнымалы ток, 50 / 60 Гц
Дисплей ажыратымдылығы		1 920 (E) × 1 080 (Б)
Тақта		Жарық диодты СКД тақтасы
Дыбыс	Күшейткіш	(75 мм × 22 мм) × 2, 8 Ω
	Дыбыс шығысы	20 Вт (10 Вт + 10 Вт)
	Қулакаспаптар	М3 (3,5 мм) стерео мини ұяшық × 1
Қабылдау жүйелері / Диапазон атауыҚол жетімді қызметтер туралы ең соңғы мәліметті келесі веб-сайттан қараңыз.(Тек ағылшын тілінде)http://panasonic.jp/support/global/cs/tv/		PAL D, K, VHF R1 - R2 VHF R3 - R5SECAM D, K VHF R6 - R12 UHF E21 - E69
		PAL 525/60 NTSC таспасын кейбір PAL бейне жазғыш құралдары (VCR) арқылы ойнату
		M.NTSC M.NTSC бейне жазғыш құралдары (VCR) арқылы ойнату
		NTSC(AV кіріс тек қана) NTSC бейне жазғыш құралдары (VCR) арқылы ойнату
		DVB-T / T2 Сандық жерлік қызметтер (MPEG2 және MPEG4-AVC(H.264))
		DVB-C Сандық кабель қызметтері (MPEG2 және MPEG4-AVC(H.264))
Антенна кірісі VHF / UHF
Пайдалану шарттары		Температура: 0 °C - 35 °СЫлғалдылық: 20 % - 80 % RH (конденсацияланбайтын)
Қосылым терминалдары	AV1 кірісі / шығысы	SCART (Дыбыс/Бейне кірісі, Дыбыс/Бейне шығысы, RGB кірісі, Q-Link)
	AV2 кірісі (COMPONENT / VIDEO)	VIDEO RCA ШПЛИНТ Түрі × 1 1,0 В[р-р] (75 Ω)
		AUDIO L - R RCA ШПЛИНТ Түрі × 2 0,5 В[rms]
		У 1,0 В[р-р] (синхронизацияны қоса)РВ, PR ±0,35 В[р-р]
	HDMI 1 / 2 / 3 / 4 кірісі	А ТИПТИ жалғағыштарHDMI1 / 3 / 4: 3D, Content Type, Deep ColourHDMI2: 3D, Content Type, Аудио қайтару арнасы, Deep Colour● Бүл теледидар “HDAVI Control 5” функциясын қолдайды.
	PC	ЖОFACEРЫ ТЫФЫЗДЫҚ Д-SUB 15 AWA R, G, B: 0,7 В[р-р] (75 Ω)HD, VD: TTL деңгейі 2,0 - 5,0 В[р-р] (жоғары кедергісі бар)● Сәйкес кіріс сигналдары: VGA, SVGA, WVGA, XGA, SXGA, WXGA
	Карта ұяшығы	SD карта ұяшығы × 1Әдеттері интерфейс саңылауы (CI Plus жүйесімен үйлесімді) × 1
	ETHERNET	RJ45, IEEE802.3 10BASE-T / 100BASE-TX
	USB 1 / 2 / 3	USB2.0 DC 5 В, Макс 500 мА
	DIGITAL AUDIO OUT	PCM / Dolby Digital / DTS, оптикалық талшық
Кірістіпітен сымсыз жергілікті желі	Стандарт үйлесімдігі және жилік ауқымы*2	IEEE802.11a/n5,180 ГГц - 5,320 ГГц, 5,500 ГГц - 5,580 ГГц, 5,660 ГГц - 5,700 ГГцIEEE802.11b/g/n2,412 ГГц - 2,472 ГГц
	Қауінсіздік	WPA2-PSK (TKIP/AES) WPA-PSK (TKIP/AES) WEP (64 бит/128 бит)

*1: теледидар қашықтан басқару пультімен өшірілген кезде және функциялар іске қосулы болмағанда

*2: Жиілік пен арна елге байланысты әр түрлі болады. Жиілік ауқымына қол жеткізу үшін еліңізге қатысты әрекеттерді орындаңыз.

■ 3D көзілдірігі

Өлшемі (Е × Б × Т)	149 мм × 44 мм × 171 мм
Салмағы	Шамамен 18г
Линза түрі	Деңгелек бойынша полярланған сүзгі
Пайдалану температура диапазоны	0 °C - 40 °C
Материалдар	Herізгі корпус / Линза бөлімі: шайыр

Ескертпе

- Дизайны мен техникалық сипаттамасы ескертусіз өзгертілуі мүмкін. Көрсетілген салмақ пен өлшемдер шамамен берілген.

3D көзілдірігі

Қызмет көрсету мерзімі	1 (бір) жыл
Қытайда жасалған
Үлгі:
X X 0 1 XX
Өндіру күні
Өндіру айы Қаз. Қар., Жел., О, N, Д деп көрсетіледі.
Өндіру жылының соңғы 1 саны
Тіркелген өндіру
Өнімнің санаты

Еуропа Одағынан өзге елдердің өндірісінде пайдаланбау туралы ақпарат

Нышан тек Еуропа Одағында жарамды.

Егер осы өнімді жойғыңыз келсе, жергілікті өкілеттік немесе дилеріңізге хабарласып, өндірісте пайдаланбаудың дұрыс әдісін сұраңыз.

Электр және электрондық жабдықтардағы кейбір зиянды заттардың қолдануға шектеу қою туралы регламенттің техникалық талаптарына Сәйкестік жөніндегі декларация

(Украинаның министрлер кабинетінің №1057 бекітілген қаулысы)

Бұйым электр және электрондық жабдықтардағы кейбір зиянды заттарды қолдануға шектеу қою туралы техникалық регламент талаптарына сәйкес. (ЗЗҚШ ТР)

ЗЗҚШ ТР Регламенттің №2 Қосымшасында ескерілмеген жағдайлардағы зиянды заттардың құрамы:

1. қорғасын (Pb) – заттың 0,1 wt % салмағынан немесе миллионнан 1000 бөлікке дейінгі шоғырлануынан аспайды; 2. кадмий (Cd) – заттың 0,01 wt % салмағынан немесе миллионнан 100 бөлікке дейінгі шоғырлануынан аспайды; 3. сынап (Hg) – заттың 0,1 wt % салмағынан немесе миллионнан 1000 бөлікке дейінгі шоғырлануынан аспайды;
2. алтывалентті хром (Cr⁶⁺) – заттың 0,1 wt % салмағынан немесе миллионнан 1000 бөлікке дейінгі шоғырлануынан аспайды;
3. полибромбифенол (PBB) – заттың 0,1 wt % салмағынан немесе миллионнан 1000 бөлікке дейінгі концентрациясынан аспайды;
4. полибромбифенол эфирлері (PBDE) – заттың 0,1 wt % салмағынан немесе миллионнан 1000 бөлікке дейінгі концентрациясынан аспайды;

Ресей үшін 802.11abgn стандартының пайдаланылатын жиіліктер диапазоны:

(2400 - 2483,5) және/немесе (5150 - 5350 және 5650 - 5725) МГц

Panasonic ақпараттық орталығы

Қазақстан мен Орта Азиядан қоңырау шалу үшін.

Осы өнімнің үлгі нөмірі мен сериялық нөмірін оның артқы панелінен табуға болады. Осы сериялық нөмірді төмендегі берілген орынға ескертпе жазыңыз, осы кітапты, онымен қоса сатып алу хабарламасын, ұрлану мен жоғалу оқиғасында жеке мәліметтерді тез іске қосу аумағы ретінде және Кепілдік қызметі үшін сатып алудың тұрақты жазбасын сақтаңыз.

Үлгі нөмірі

Сериялық нөмірі
