ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Viera TX-PR50C3 PANASONIC

Мультимедиалық ойын-сауықтың жоғарғы деңгейін рахаттана тамашалаңыз

DVB функциялары бойынша ескертпе

Бұл теледидар DVB-T (MPEG2 және MPEG4-AVC(H.264)) сандық жердегі қызметтердің және DVB-C (MPEG2 және MPEG4-AVC(H.264)) сандық кабельдік қызметтердің стандарттарына (тамыз, 2009 ж.) сәйкес жасалған.

DVB-T қызметтерінің аймағыңыздағы қолжетімділігі туралы жергілікті дилерден сұраңыз.

Бұл теледидарда DVB-C қызметтерінің қолжетімділігі туралы кабельдік телевизия қызметтерін көрсетушіден сұраңыз.

• Бұл теледидар DVB-T немесе DVB-C стандарттарына сәйкес келмейтін сигналмен дұрыс жұмыс істемеуі мүмкін.
• Мүмкіндіктердің барлығы бірдей елге, аймаққа, таратушыға және қызмет жеткізушісіне байланысты қолжетімді болмайды.

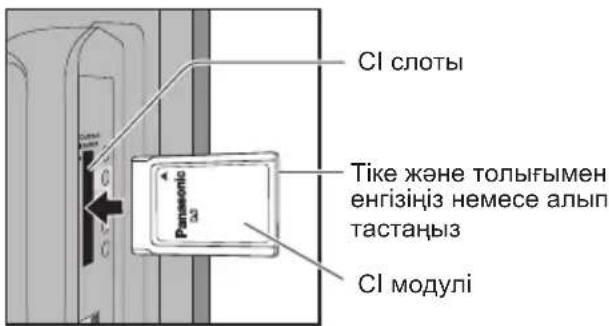

• CI модульдерінің барлығы бұл теледидармен тиісінше жұмыс істей алмайды. Қолжетімді CI модульдері туралы қызмет жеткізушісінен кеңес алыңыз.
• Бұл теледидар қызмет жеткізушісі мақұлдамаған CI модулімен дұрыс жұмыс істей алмауы мүмкін.
• Қызмет жеткізушісіне байланысты қосымша ақы алынуы мүмкін.
• Болашақта шығатын DVB қызметтерімен үйлесімділігіне кепілдік берілмейді.
• Қолжетімді қызметтер туралы ең соңғы мәліметті келесі веб-тораптан қараңыз. (Тек ағылшын тілінде) http://panasonic.jp/support/global/cs/tv/

Қозғалмайтын кескінді ұзақ уақыт бойына көрсетпеңіз

Бұл кескіннің плазмалық бейнебетте қалуына себеп болады ("кескінді ұстап тұру"). Бұл бұзылған дұрыс жұмыс істемеуіне байланысты емес және кепілдік берілмеген.

Әдеттегі қозғалмайтын кескіндер

• Арна нөмірі және өзге белгілер

"4:3" режимінде бейнеленген кескін

• Бейне ойыны - Компьютер суреті

Кескінді ұстап тұруды болдырмау үшін бірнеше минуттан кейін контраст автоматты түрде азаяды, егер ешбір сигнал жіберілмесе немесе әрекеттер орындалмаса. (68-бет)

Бұл өнім AVC патенттік жинағының лицензиясы бойынша жеке және коммерциялық емес мақсатта қолданушы тарапынан (i) бейне файлды AVC стандартына ("AVC бейне") сай шифрлау және/немесе (ii) жеке және коммерциялық емес әрекет жасайтын тұтынушы арқылы шифрланған және/немесе AVC бейне өнімді ұсыну лицензиясы бар бейне өнім провайдерінен алынған AVC бейне файлдың шифрін бұзу үшін беріледі. Лицензия басқа мақсатқа берілмейді немесе берілген болып есептелмеуі тиіс.

Қосымша ақпаратты MPEG LA, LLC компаниясынан алуға болады. Қараңыз: http://www.mpegla.com.

Қорғау класы I

Осы нәтиже тұрмыс жағдайда ТВ-бағдарламаны көруге арналған

Мазмұны

Оқып шығуды ұмытпаңыз

Қауіпсіздік шаралары……4 Техникалық қызмет көрсету ……5

Пайдаланушыға арналған қысқаша нұсқаулық

Теледидарыңызды қызықтаңыз!

Негізгі мүмкіндіктері

Теледидар көру 14 Теледидар нұсқаушысын пайдалану……18 Телемәтінді көру 20 Сыртқы материалдарды қарау 22 VIERA TOOLS функциясын пайдалану жолы…24 Мәзір функцияларын пайдалану әдісі……25

Қосымша мүмкіндіктері

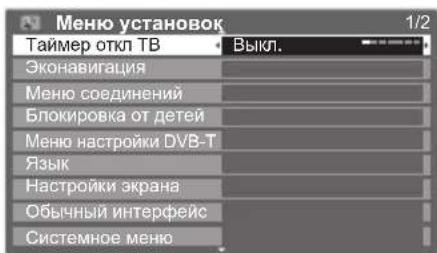

"Меню установок" мәзірінен қайта баптау……33 Арналарды баптау және өңдеу (DVB)……35 Арналарды баптау мен өңдеу (Аналогтық)……38 Бала құлпы 40 Кіріс белгілері 41 Әдеттегі интерфейсті пайдалану……42 Жіберілу күйінде 43 Теледидар бағдарламалық жасақтамасын жаңарту……44 Медиа ойнатқышты пайдалану……45 Link функциялары (Q-Link / VIERA Link) ……53 Сыртқы жабдық 62

Жиі қойылатын сұрақтар және т.б.

Техникалық мәліметтері 64 Жиі қойылатын сұрақтар 68 Техникалық сипаттамалары……70 Лицензия....71

Қауіпсіздік шаралары

Абайлаңыз

Электр шнуры мен оның ашасын қолдану

Электр шнурын розеткаға толығымен кіргізіңіз. (Егер электр шнурының ашасы бос болса, қызу пайда болып, өрттің шығуы мүмкін.) - Электр шнурын оңай қолдануға болатынына көз жеткізіңіз. Электр тоғы соғуын болдырмау үшін ток сымының бір ұшы жерге қосылғанына көз жеткізіңіз. •CLASS I құрылымы бар аппараты бір ұшы жерге қосылып, розетканың ток сымына жалғануы тиіс. Электр шнурын дымқыл қолдарыңызбен тимеңіз. (Одан ток соғуы мүмкін.) - Осы теледидардың ток сымынан басқа ток сымдарын пайдаланбаңыз. (Өрт шығуына немесе ток соғуына себеп болуы мүмкін.) Электр шнурын зақымдап алмаңыз. (Зақымдалған шнурдан өрт шығуы немесе ток соғуы мүмкін.) •Теледидарды шнуры розеткаға жалғаулы күйінде жылжытпаңыз. •Шнурға ауыр зат қоймаңыз немесе шнурды ыстық заттың жанына қоймаңыз. •Шнурын шыршықтамаңыз, оны қатты қайырмаңыз немесе оны созбаңыз. •Шнурынан тартпаңыз. Шнурын ажыратқан кезде шнурдың ашасынан ұстаңыз. •Зақымдалған шнур ашасын немесе розетканы пайдаланбаңыз.

Егер сіз қандай да бір ақауды байқасаңыз, электр шнурының ашасын бірден суырып алыңыз!

- Бұл теледидар 220-240 В, 50 / 60 Гц, айнымалы токпен жұмыс істеуге арналған.

Қақпақтарды ашпаңыз және ЕШҚАШАН теледидарды өз бетіңізше өзгертпеңіз

• Артқы қақпағын шешпеңіз, себебі оны шешсеңіз тогы бар бөліктері ашық қалады. Оның ішінде пайдаланушыға қажетті бөліктер жоқ. (Жоғары кернеулі бөліктерден ток соғуы мүмкін.)
• Теледидарды тексертіп, реттеп немесе жергілікті Panasonic дилеріне жөндетіп алыңыз.

Күн көзіне тікелей және басқа жылу көздеріне шығармаңыз

- Теледидарды күн көзіне тікелей және басқа жылу көздеріне шығармаңыз.

Өрт таралуының алдын алу үшін шамдарды немесе басқа ашық от көздерін әрқашан теледидардан аулақ ұстаңыз

Жанбырдың астына немесе аса дымқыл жерге қоймаңыз

- Токтың соғуы немесе өртке алып баруы мүмкін зақымданудың алдын алу үшін, бұл теледидарды жаңбырдың астына немесе аса дымқыл жерге қоймаңыз. Бұл теледидар су тамшылайтын немесе шашырайтын жерде және ішінде сұйықтық бар заттың астында тұрмасын, мысалы құмыра теледидардың үстінде немесе астында тұрмауы керек.

Теледидар ішіне бөтен заттарды салмаңыз

- Заттардың теледидар ішіне ауа кіретін тесіктер арқылы түсуіне жол бермеңіз. (Нәтижесінде өрттің шығуы немесе ток соғуы мүмкін.)

Теледидарды қиғаш немесе тұрақсыз жерге қоймаңыз, және теледидардың тұғырының шетінен ілініп тұрмауын қадағалаңыз.

- Теледидардың құлауы немесе аударылып түсуі мүмкін.

Тек арнаулы негіздерді / бекіту жабдығын пайдаланыңыз

- Рұқсат етілмеген негізді немесе басқа керек-жарақтарды пайдалану теледидарды тұрақсыз етіп, зақым келтіруі мүмкін. Жергілікті Panasonic делдалынан орнатып беруді сұрауды ұмытпаңыз. - Рұқсат етілмеген негіздерді (7-бет) / Қабырғаға ілетін кронштейн (6-бет).

Балаларға SD картасын ұстатпаңыз

- Басқа да ұсақ заттарды сияқты, SD карталарды жас балалар жұтып қоя алады. Қолданып болғаннан кейін SD картаны дереу алып, балалар жете алмайтын жерде сақтаңыз.

Сақтаныңыз

Теледидарды тазалағанда, шнурдың ашасын алып тастаңыз

- Қуат алған теледидарды тазалаудан ток соғуы мүмкін.

Теледидарды ұзақ уақыт пайдаланбайтын болғанда, шнурдың ашасын алып тастаңыз

- Электр шнуры розеткаға қосылып тұрғандықтан, теледидар өшірулі тұрғанның өзінде аздап электр қуатын пайдаланады.

Тек тік күйінде тасымалдаңыз

- Теледидарды дисплей панелін жоғары немесе төмен қаратып тасымалдаған кезде ішкі құрылысына зақым келуі мүмкін.

Сәулелі қызу үшін теледидардың айналасынан жеткілікті орын қалдырыңыз

Ең аз арақашықтық

(CM)

Негізін пайдаланған кезде, теледидардың түбі мен теледидар орнатылатын беттің арасынан орын қалдырыңыз. - Қабырғаға ілетін кронштейнді пайдаланған кезде оның нұсқаулығын қарап шығыңыз.

Артқы ауа кіретін тесіктерді жауып қоймаңыз

- Ауа кіретін тесіктерді газетпен, үстел жапқышпен, пердемен, т.б. жауып қою қызып кетуге, өрттің шығуына немесе ток соғуға себеп болуы мүмкін.

Дауысын құлақаспаптан қатты шығарып тыңдамаңыз

- Қатты зақым келтіруі мүмкін.

Дисплей панеліне қатты күш немесе соққы қолданбаңыз

- Бұл жарақатқа әкелетін зақым келтіруі мүмкін.

Теледидар ауыр жабдық болып табылады. Теледидарды екеулеп көтеріңіз. Жарақаттануды немесе құлауды болдырмау үшін көрсетілген күйінде ұстаңыз.

Техникалық қызмет көрсету

Алдымен, шнурдың ашасын розеткадан ажыратыңыз.

Дисплей панелі, Корпус, Негіз

Үнемі қадағалап отырыңыз:

Панель дисплейі, корпус және негіз бетін абайлап арнайы немесе басқа жұмсақ шүберекпен тазалап сүртіңіз.

Дақтарды кетіру үшін:

Жұмсақ шүберекті таза сумен немесе сұйылтылған бейтарап жуғыш затпен (судың 100 бөлігіне жуғыш заттың 1 бөлігі) сулаңыз. Шүберекті сығып, бетін сүртіңіз. Осыдан кейін аппарат бетін құрғақ таза шүберекпен қайта сүртіңіз.

Сақтаныңыз

• Қатты шүберекті пайдаланбаңыз немесе бетті тым қатты ысқыламаңыз. Әйтпесе бетті тырнап алуыңыз мүмкін.
• Теледидар бетіне су немесе химиялық тазартқыштар. Теледидардағы сұйықтық өнімнің ақаулығына алып келуі мүмкін.
• Бетіне химиялық тазартқыштарды, ерітінді немесе басқа ұшатын заттарды жақындатпаңыз. Бұл аппарат сыртының сапасын нашарлатуы немесе бояуын кетіріп жіберуі мүмкін. • Дисплей бетін тырнағыңызбен немесе басқа өткір затпен тырнамаңыз.
• Корпусы мен негізіне резеңке немесе поливинилхлоридті заттың ұзақ уақыт тиіп тұруына жол бермеңіз. Бұл аппарат сыртының сапасын нашарлатуы мүмкін.

Шнур ашасы

Шнурдың ашасын құрғақ шүберекпен уақытылы сүртіп тұрыңыз. Дымқыл мен шаң өрттің шығуына немесе ток соғуға себеп болуы мүмкін.

Қашықтан басқару пульті

N2QAYB000487

Батареялар қашықтан басқару пультіне арналған (2)

• R6 → (төменде қараңыз)

Ток сымы (11-бет)

Тұғыр (7-бет)

• Керек-жарақтар бірге орналаспауы мүмкін. Оларды байқаусызда лақтырып тастамаңыз.
• Бұл өнімде қауіпті бөлшектер (пластикалық қапшықтар сияқты) болады, олармен жас балалардың байқаусызда тыныс алуы немесе жұтып қоюы мүмкін. Бұл бөлшектерді жас балалардың қолы жетпейтін жерде ұстаңыз.

Қосымша керек-жарақтар

Ұсынылған қосымша керек-жарақтарды сатып алу үшін өзіңізге жақын Panasonic делдалына хабарласыңыз. Қосымша мәліметтер алу үшін қосымша керек-жарақтар нұсқаулығын қараңыз.

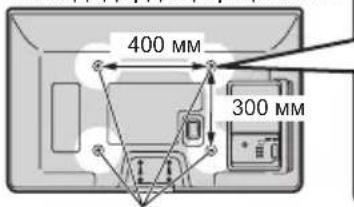

Қабырғаға ілетін кронштейн

TY-WK4P1RW

Теледидардың артқы жағы

Бұранда тереңдігі: ең азы 15 мм, ең көбі 30 мм

Диаметр: M8

Теледидарды қабырға кронштейніне бекітуге арналған бұрандалар (жинаққа кірмейді)

(Шетінен қарау)

Қабырға кронштейніне бекітуге арналған саңылаулар

Абайлаңыз

• Басқа қабырғаға ілетін кронштейнді пайдалану немесе қабырғаға ілетін кронштейнді өзіңіз орнату жарақат пен бұйымның бүлінуіне әкелуі мүмкін. Жабдықтың өнімділігін және қауіпсіздігін қамтамасыз ету үшін ұсынылған қабырғаға ілетін кронштейнді сатып алу үшін жергілікті дилеріңізге хабарласыңыз. Білікті орнатушы мамансыз орнатқанда келтірілген зақым кепілдігіңізді жарамсыз етеді.
• Тұғырды орнатуға байланысты нұсқауларды мұқият оқыңыз және теледидардың құлап кетпеуі үшін шаралар қолданыңыз.
• Теледидарды орнату кезінде дұрыс тасымалдаңыз, себебі соққы немесе басқа әрекеттер жабдықтың зақымдануына әкеп соғады.
• Кронштейндерді абайлап бекітіңіз. Әрдайым кронштейнді бекітпестен бұрын қабырғада электр сымдары немесе толқындары жоқ екенін тексеріңіз. Жарақаттану және құлаудың алдын алу үшін теледидарды ұзақ уақыт бойы пайдаланбайтын болсаңыз, оны тұғырдан шешіп алыңыз.

Қашықтан басқару пультінің батареяларын орнату / шығару

1

2

Дұрыс кескінді ескеру (+ немесе -)

Сақтаныңыз

• Дұрыс салмаудан батареяның ағуы, тот басуы мүмкін, нәтижесінде қашықтан басқару пульті бұзылады. - Ескі және жаңа батареяларды бірге қолданбаңыз. - Әр түрлі батареяларды (мысалы, сілтілі және марганецті батареяларды) араластырмаңыз. - Зарядталмалы (Ni-Cd) батареяларды пайдаланбаңыз. - Батареяларды жақпаңыз немесе сындырмаңыз. Батареяларды күннің көзі, өрт немесе сондай сияқты жоғары ыстыққа шығармаңыз. - Қашықтан басқару пультін бөлшектеуші немесе өзгертуші болмаңыз.

Тұғырды бекіту / шығару

Абайлаңыз

Тұғырды бөлшектеп шашпаңыз немесе өзгертпеңіз.

- Әйтпесе теледидар құлап, зақымдануы мүмкін, нәтижесінде адам жарақат алуы мүмкін.

Сақтаныңыз

Осы теледидармен бірге жеткізілген тұғырды ғана пайдаланыңыз.

- Әйтпесе теледидар құлап, зақымдануы мүмкін, нәтижесінде адам жарақат алуы мүмкін.

Бүлінген немесе физикалық түрде зақымданған жағдайда, тұғырды пайдаланбаңыз.

- Егер сіз тұғырды физикалық зақымданған түрде пайдалансаңыз, адам жарақат алуы мүмкін. Жергілікті Panasonic дилеріне дереу хабарласыңыз.

Орнату кезінде барлық бұрандалардың мықтап тартылғанына көз жеткізіңіз.

- Егер жинағанда бұрандалардың дұрыс тартылғанына көз жеткізу үшін жеткілікті күтім берілмесе, тұғырдың теледидарды ұстауға күші жетпейді, нәтижесінде ол құлап, зақымдануы және адам жарақат алуы мүмкін.

Теледидардың құлап түспейтіндігіне көз жеткізіңіз.

- Теледидар соққыланған немесе балалар тұғырдың үстіне шыққан жағдайда теледидар құлап, адам жарақат алуы мүмкін.

Теледидарды орнату және орнынан қозғау үшін екі немесе одан да көп адам қажет.

- Екі немесе одан да көп адам болмаған кезде теледидар құласа, адам жарақат алуы мүмкін.

Тұғырды теледидардан шығарған кезде тек көрсетілген процедураға сәйкес әрекет етіңіз.

(төменде қараңыз)

- Әйтпесе теледидар және/немесе тұғыр құлап, зақымдануы мүмкін, нәтижесінде адам жарақат алуы мүмкін.

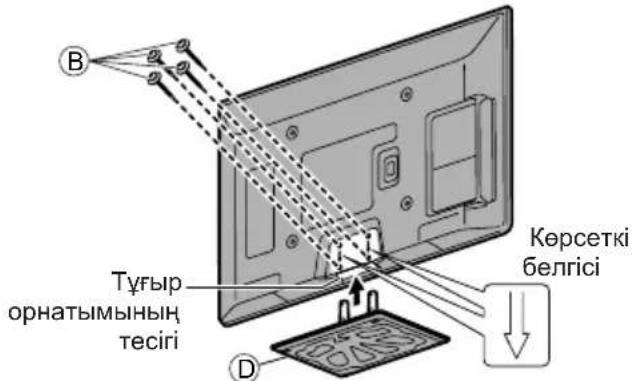

Сүйеуді негізге мықтап бекіту үшін бекіткіш бұрандаларды пайдаланыңыз.

• Барлық бұрандалардың мықтап тартылғанына көз жеткізіңіз. Жинақ бұрандаларын қисық бұрау бұранданың ирек оймасына зақым келтіреді.

Мықтап тарту үшін жинақтағы бұрандаларды пайдаланыңыз.

• Алдымен төрт бекіткіш бұранданы бос етіп тартыңыз, сонан соң мықтап бекіту үшін оларды қатты тартыңыз. Жұмысты көлденең және тегіс беткейде орындаңыз.

(Төменнен көрсету)

Тұғырды теледидардан шығарып алу

Қабырғаға ілетін кронштейнді пайдаланғанда немесе теледидарды қайта ораған кезде тұғырды міндетті түрде келесі әдіспен шығарып алыңыз.

1 Бекіткіш бұрандаларды теледидардан шығарып алыңыз. 2 Тұғырды теледидардан шығарып алыңыз. 3 Бекіткіш бұрандаларды сүйеуден шығарып алыңыз.

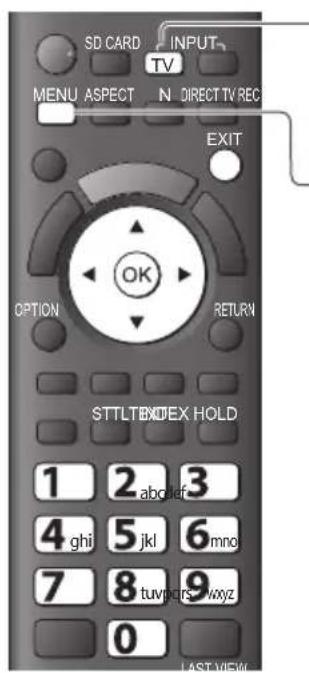

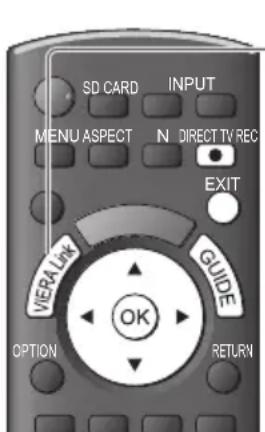

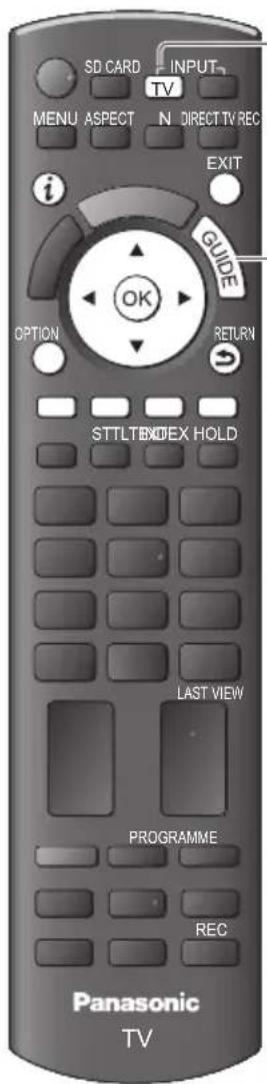

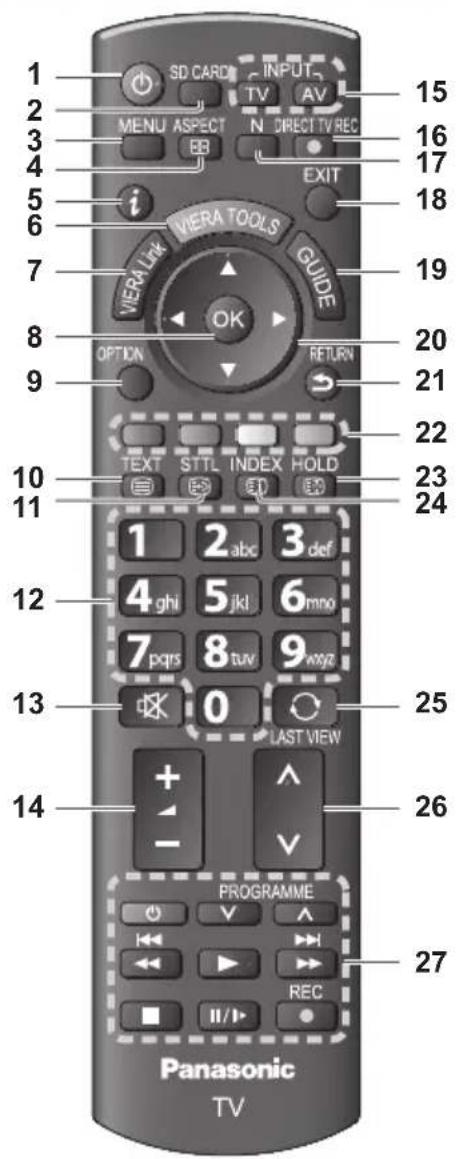

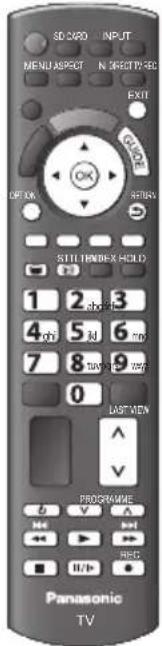

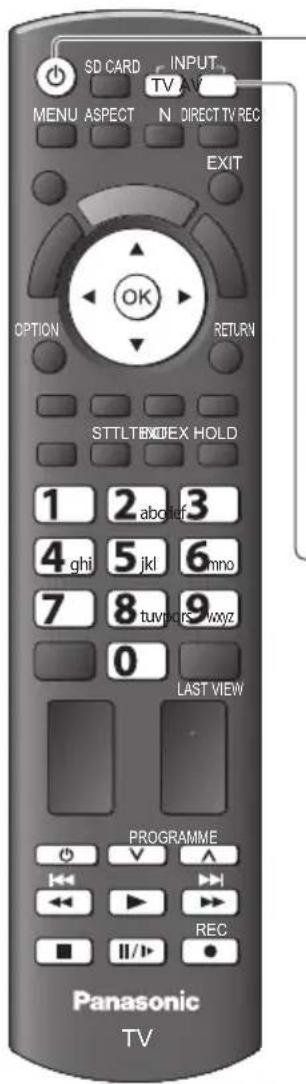

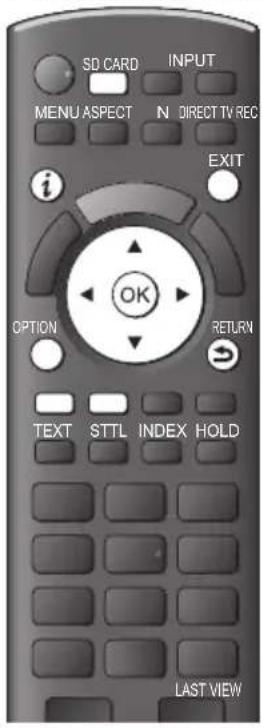

Қашықтан басқару пульті

1 Күту режимін қосу / өшіру қосқышы

• Теледидарды қосады немесе өшіреді

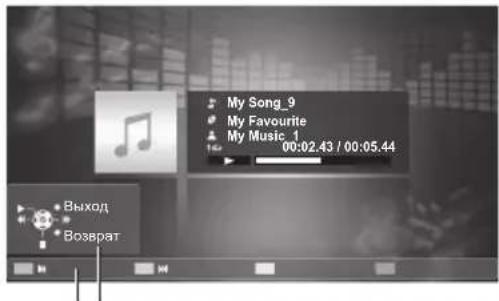

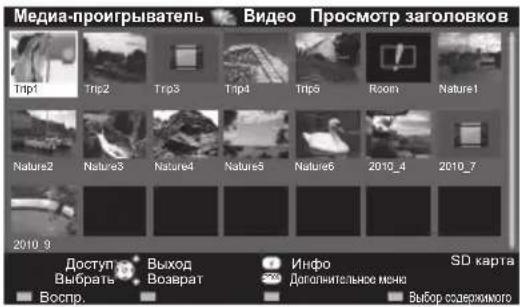

SD-карта көру / тыңдау режиміне ауыстырады

- "Изображение", "звук" және "меню установок" параметрлеріне кіру үшін басыңыз

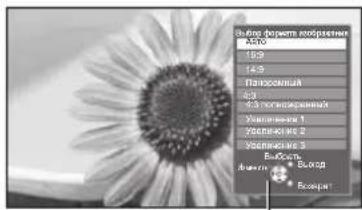

4 Аспект→(17-бет)

• Арақатынас өлшемін өзгертеді

5 Ақпарат (15-бет)

- Арна және бағдарлама туралы ақпаратты бейнелейді

6 VIERA TOOLS (24-бет)

- Кейбір арнайы мүмкіндік белгішелерін бейнелейді және оңай кіреді

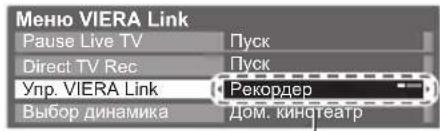

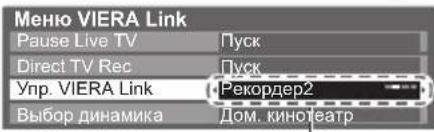

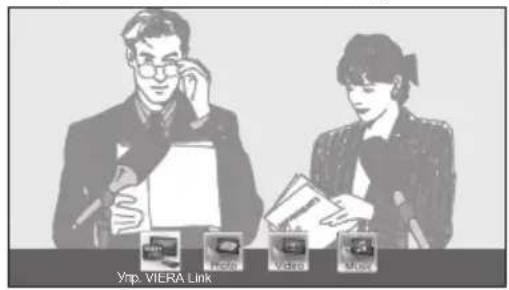

7 [Меню VIERA Link] (57-бет)

8 OK

• Таңдауларды растайды • Бағдарламаны жылдам өзгерту үшін арна орындарын жылдам өзгертеді • Арналар тізімін көрсетеді

- Көру, дыбыс және т.б. үшін жеңіл қосымша параметр.

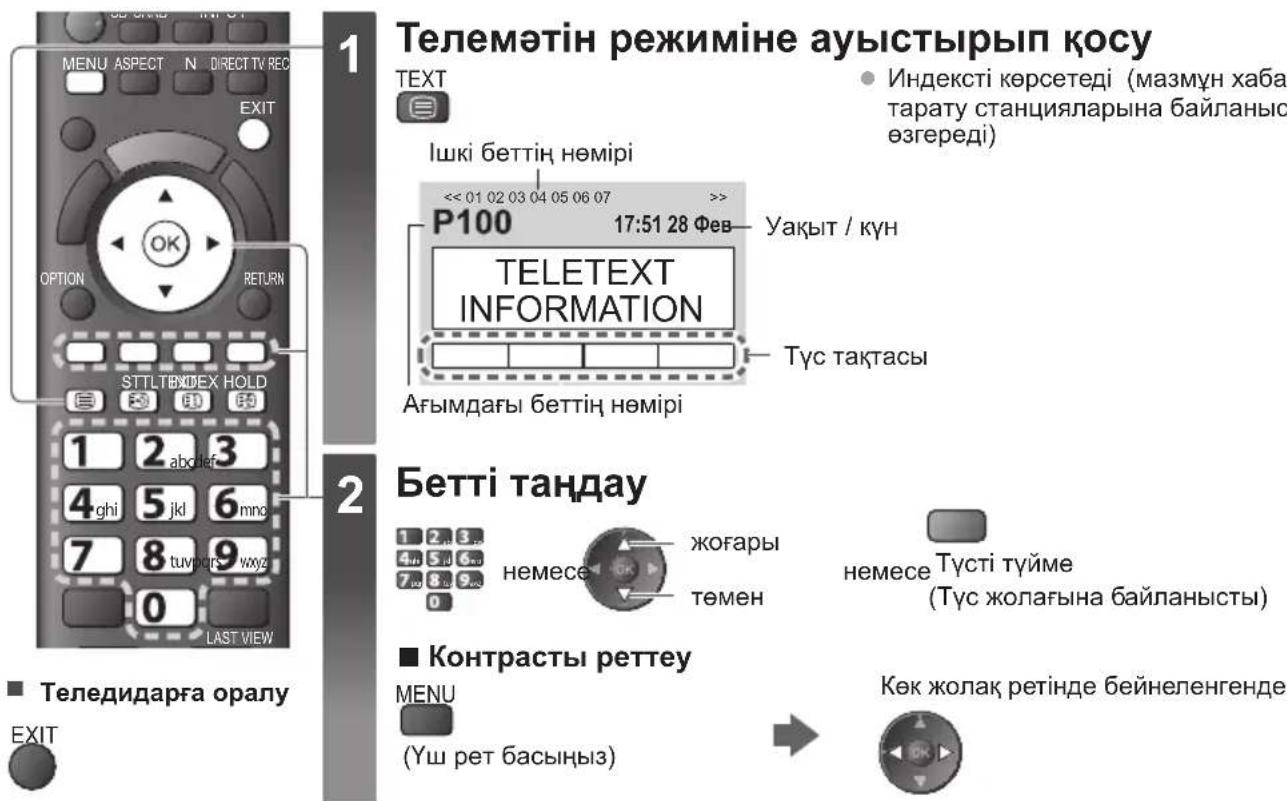

10 Телемәтін (20-бет)

- Телемәтін режиміне ауыстырып қосады

11 Субтитрлер (15-бет)

• Субтитрлерді көрсетеді

12 Сандық түймелер

• Арна және телемәтін беттерін өзгертеді
• Таңбалар орнатады. Күту режимінде тұрғанда, теледидарды қосады (1 секундтай басыңыз)

13 Дыбысты өшіру

• Дыбысты өшіреді немесе қосады

14 Дауыс қаттылығы жоғары / төмен

• TV - DVB-C / DVB-T / Аналогтық режимді ауыстырады (14-бет) - AV - кіріс таңдау тізімінен AV кіріс режиміне ауыстырады (22-бет)

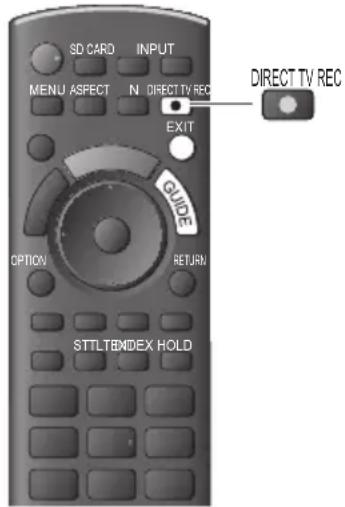

16 Теледидардан тікелей жазу → (55, 57-бет)

- Бағдарламаны тікелей DVD жазу құралында / Q-Link бар бейнемагнитофонда немесе VIERA Link қосылымында жазады

- Сурет және дыбыс параметрлерін әдепкі деңгейлеріне қайтарады

18 Exit

- Қалыпты көру экранына қайтарады

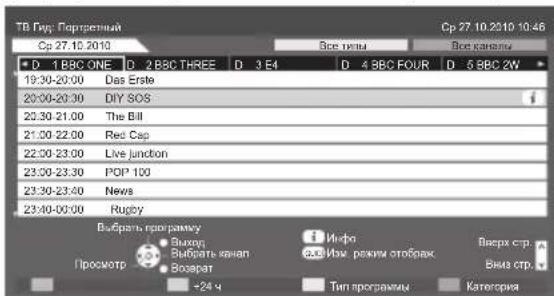

19 Теледидар нұсқаушысы → (18-бет)

20 Курсор түймелері

• Таңдау және реттеу

21 Қайтару

• Алдыңғы мәзірге / бетке қайтарады

22 Түрлі түсті түймелер

- Әр түрлі функцияларды таңдауға, жылжытуға және жұмыс істеуге пайдаланылады

23 Басып түру

• Суретті қатыру / босату → (16-бет)

- Ағымдағы телемәтін бетін ұстап тұрады (телемәтін режимі) → (20-бет)

24 Индекс → (20-бет)

- Телемәтіннің индекстік бетіне қайтарады (телемәтін режимі)

25 Соңғы көрініс → (17-бет)

- Алдыңғы көрген арнаға немесе кіріс режиміне ауыстырып қосады

26 Жоғары / Төмен арна

27 Қосылған жабдық операциялары

(23, 50, 60-бет)

Теледидар

* "Дыбыс мәзірі" мәзіріндегі [Музыка] немесе [Сөз]

3 Арна Жоғары / Төмен, Мән өзгерісі (F түймесін пайдаланғанда), Теледидарды қосу (Күту режимінде түймелердің бірін шамамен 1 секунд басып тұрыңыз)

4 Кіріс күйін өзгертеді 5 SD-карта слоты → (45-бет) 6 Құлақаспаптар ұяшығы → (63-бет) 7 Желі қуатын қосу / ажырату құрылғысы

- Ауыстыру үшін ток көзін пайдаланыңыз. Егер сіз теледидарды соңғы рет күту режимінде тұрғанда қашықтан басқару арқылы өшірсеңіз, теледидар ток сымын қосу/өшіру қосқышымен қосылғанда күту режимінде болады.

8 Қашықтан басқару пультінің сигналын қабылдағыш

- Теледидардың қашықтан басқару пультінің сигналын қабылдағышы мен қашықтан басқару пульті арасына заттар қоймаңыз.

- "Меню изображения" мәзірінде [Режим Эко] [Вкл.] күйіне қойылғанда жарықтықты сезеді (26-бет)

0 Қуат және жазу жарық диоды

• Қызыл: Күту режимі Жасыл: Қосу Қызғылт сары (жыпылықтау): Тікелей ТД Жазу қосылып тұр Қызғылт сары түспен жыпылықтайтын қызыл түс: Тікелей ТД Жазуымен күту режимі - Теледидар қашықтан басқару пультінен пәрмен алған кезде жарық диоды жыпылықтайды.

Экраннан көрсету мүмкіндігін пайдалану - Пайдалану жөніндегі нұсқаулық

Осы теледидарда қолданылатын берілген мүмкіндіктер Бейнебеттің Дисплей Мәзірінде қатынаулы болады.

Пайдалану жөніндегі нұсқаулық сізге қашықтан басқару пульті арқылы пайдалануға көмектеседі.

Пайдалану нұсқаулығы

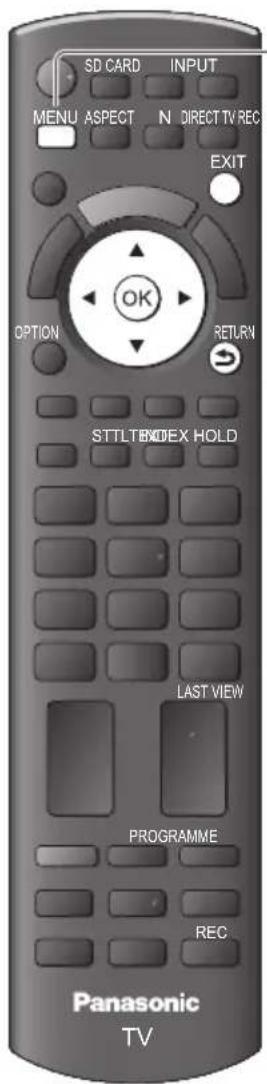

Қашықтан басқару пультін пайдалану әдісі

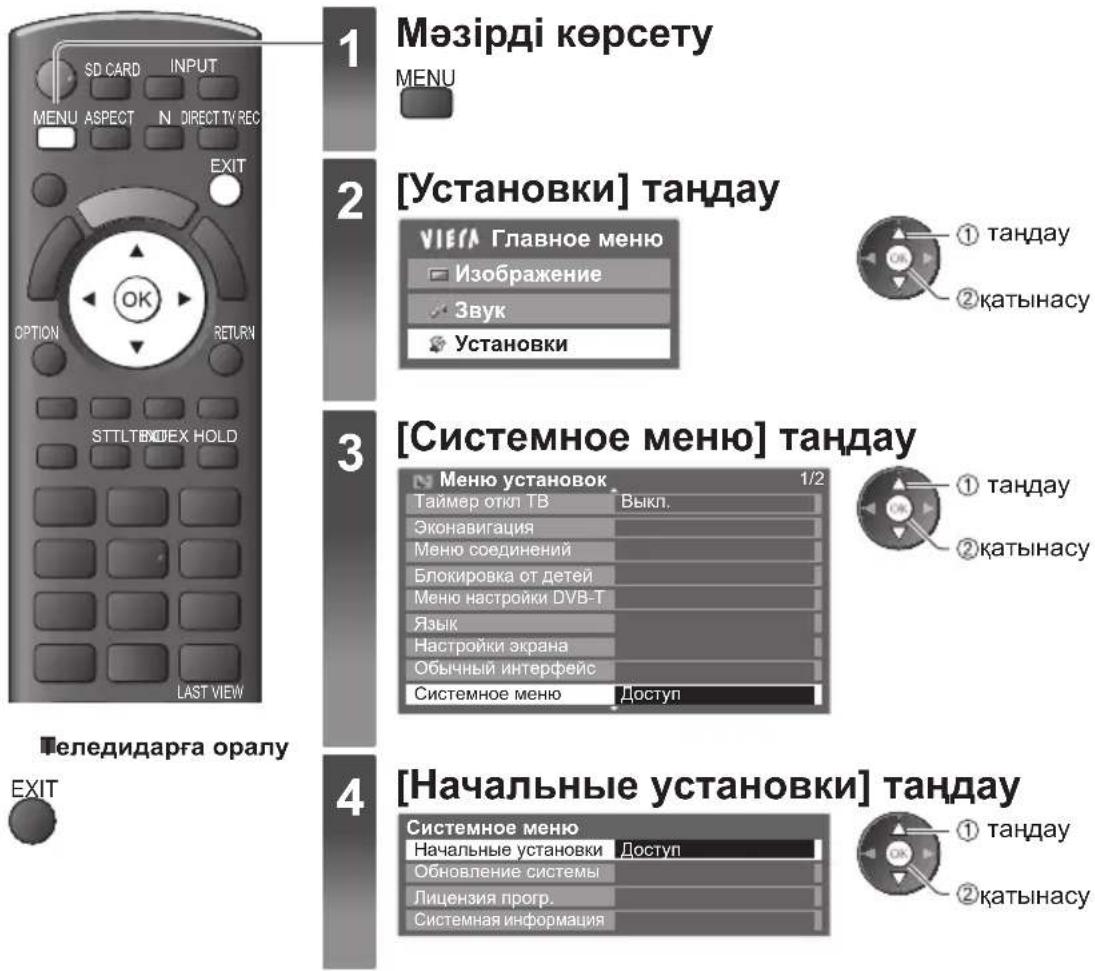

Негізгі Мәзірді ашу

Курсорды жылжыту / мәзір элементін таңдау

Курсорды жылжыту / деңгейлерді реттеу / опциялар ауқымынан таңдау

Реттеулер жасалғаннан кейін немесе опциялар орнатылғаннан кейін Мәзірге қатынасу / параметрлерді сақтау

Алдыңғы мәзірге қайтару

Мәзір құрамынан шығу және қалыпты көру бейнебетіне қайтару

Автоматты түрде күту режиміне көшу функциясы

Теледидар келесі жағдайларда автоматты түрде күту режиміне қойылады:

• Ешқандай сигнал қабылданбаса және аналогтық теледидар режимінде 30 минут бойы ешқандай әрекет орындалмаса • [Таймер өшіру] "Орнату мәзірі" мәзірінде белсенді болады (16-бет) • [Авто күту режимі] ішінде таңдалған мерзім үшін ешқандай әрекет болмады (32-бет)
• Бұл функция теледидардан тікелей жазуға әсер етпейді.

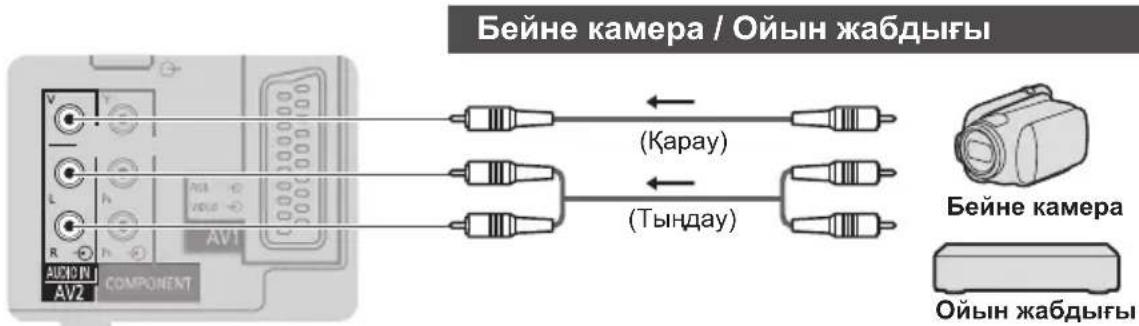

Негізгі қосылым

Суретте көрсетілген сыртқы жабдық пен кабельдер теледидармен бірге берілмеген.

Сымдарды жалғамас немесе ажыратпас бұрын теледидардың токтан ажыратылғанына көз жеткізіңіз.

Электр сымын ажыратқанда алдымен ток ашасын токтан ажыратуды ұмытпаңыз.

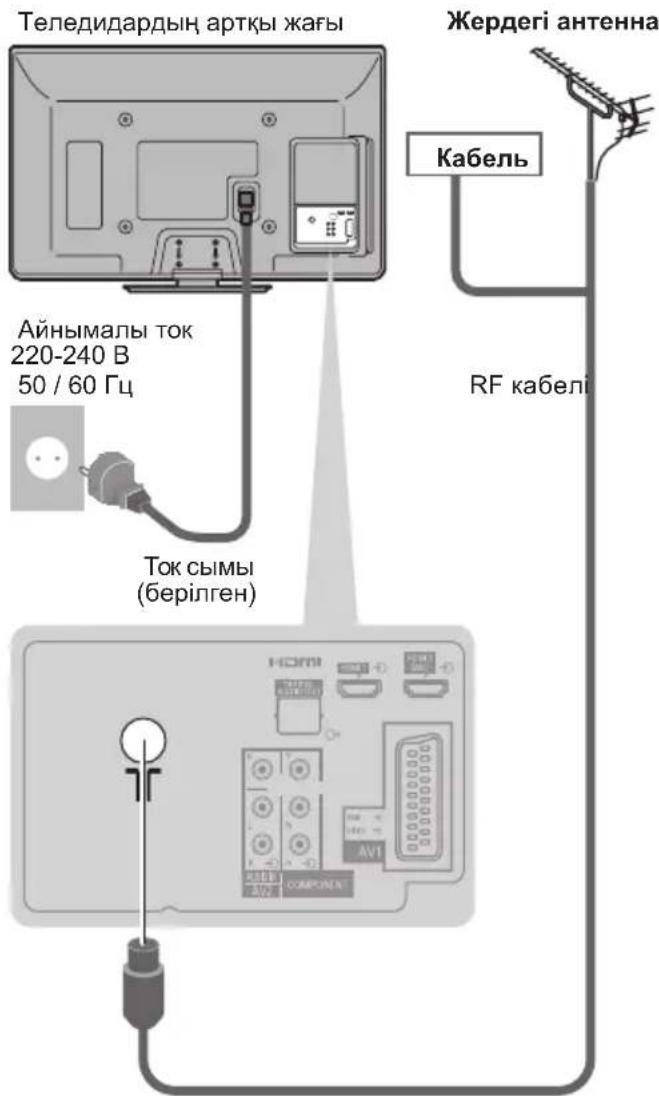

1-мысал

Антеннаны жалғау

Тек теледидар

2-мысал

DVD жазу құралын / бейнемагнитофонды қосу

Теледидар, DVD жазу құралы немесе бейнемагнитофон

Ескертпе

• DVD жазу құралы / бейнемагнитофон Q-Link қолдауы үшін теледидардың AV1 терминалына қосыңыз (55-бет).

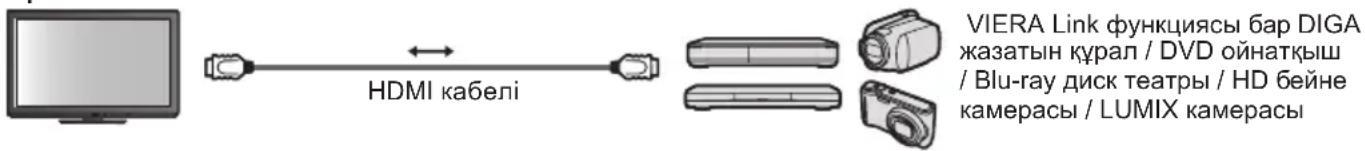

• HDMI қолдайтын жабдықты HDMI кабелі арқылы HDMI терминалдарына (HDMI1 / HDMI2) қосуға болады (63-бет). • Q-Link және VIERA Link қосылымы → (53, 54-бет). Жалғанатын жабдықтың да нұсқаулығын оқыңыз.
• Теледидарды электрондық жабдықтан (бейне жабдықтан, т.б.) немесе инфрақызыл сенсоры бар жабдықтан алыс ұстаңыз. Әйтпесе сурет / дыбыс бұзылуы мүмкін немесе басқа жабдықтың жұмысына кедергі жасалады.

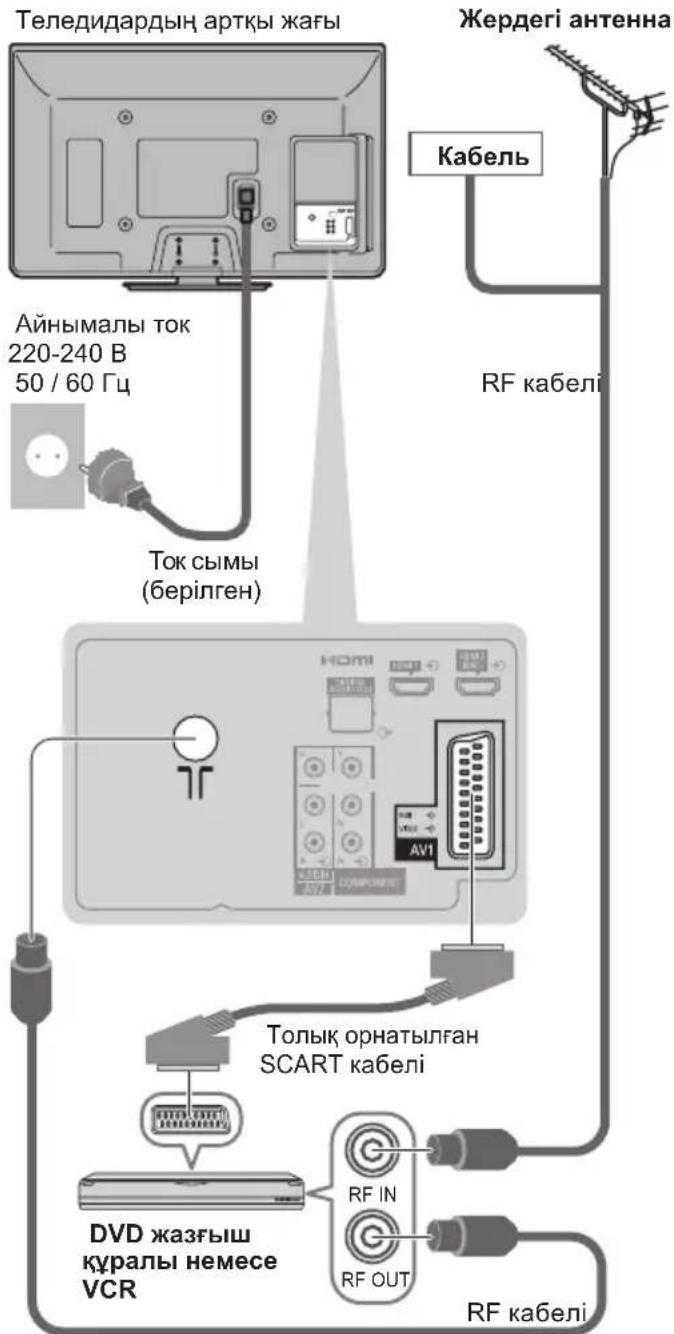

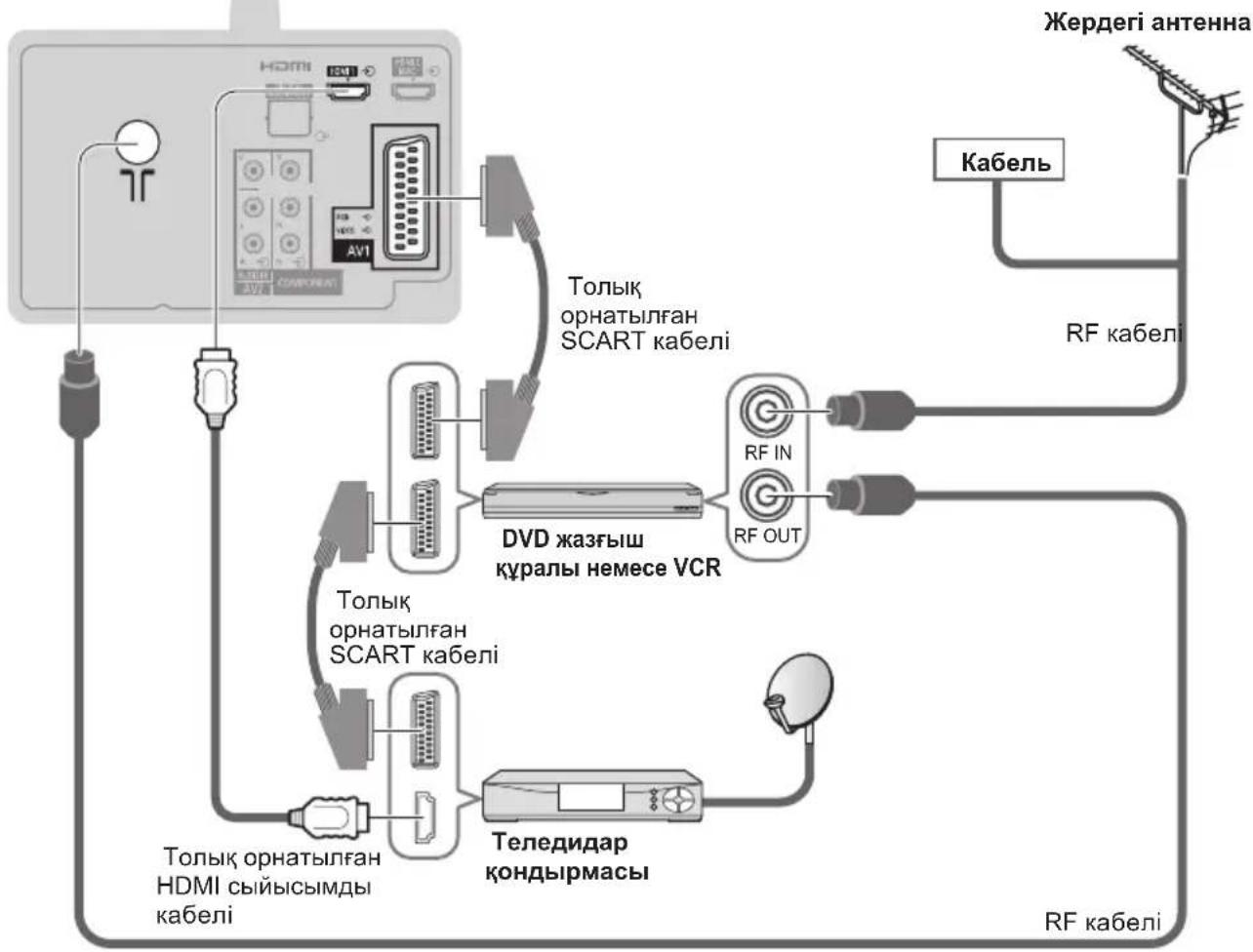

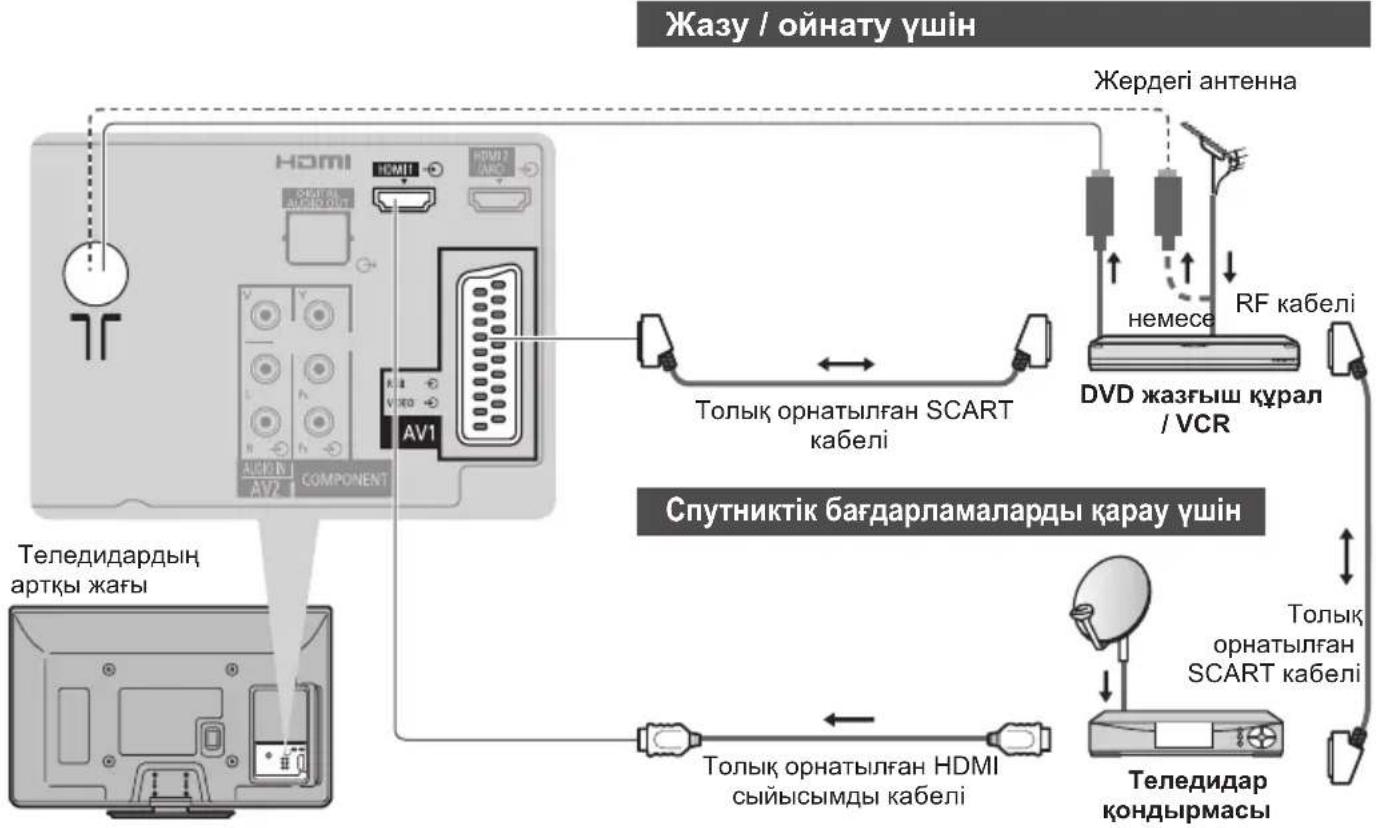

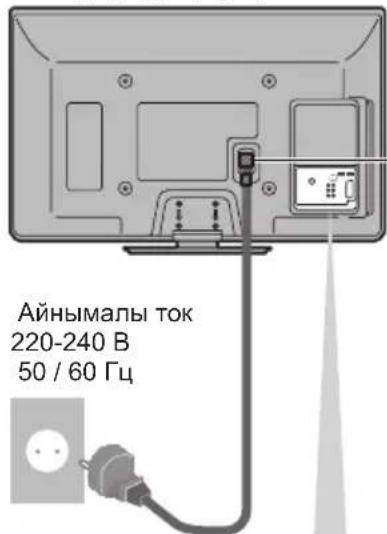

Теледидар, DVD жазғыш құралы / VCR жалғау және теледидар қондырмасы

Теледидардың артқы жағы

Ток сымы қауіпсіз түзетілгеніне көз жеткізіңіз.

Қойындының екі жағы да салынғанша басыңыз

Теледидардан алып тастау үшін: ток қосқышын тартыңыз

Қос қойындыны басыңыз және қойындыларды шығару үшін

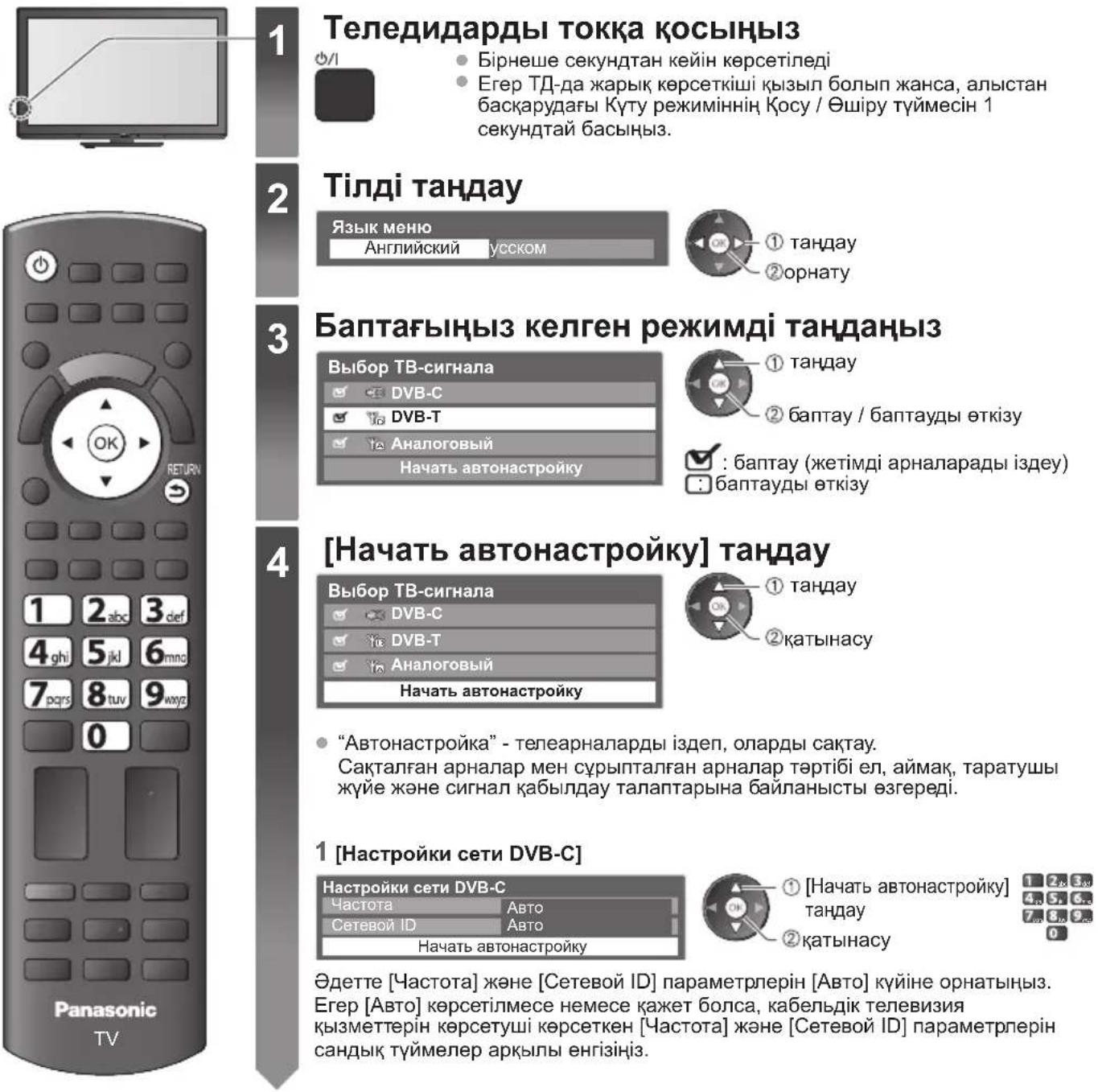

Автонастройка

Телеарналарды автоматты түрде іздейді және сақтайды.

• Орнатуды жергілікті дилер аяқтаған жағдайда, бұл қадамдар қажет емес.
• "Автонастройка" параметрін бастамас бұрын жалғанған жабдықтың қосылымдары (10, 11-бет) мен параметрлерін (қажет болса) аяқтаңыз. Жалғанған жабдық туралы қосымша мәлімет алу үшін жабдықтың нұсқаулығын оқыңыз.

• Бірнеше секундтан кейін көрсетіледі - Егер ТД-да жарық көрсеткіші қызыл болып жанса, алыстан басқарудағы Күту режимінің Қосу / Өшіру түймесін 1 секундтай басыңыз.

Тілді таңдау

Мәзір тілі

Ағылшын

Орыс

① таңдау ② орнату

Баптағыңыз келген режимді таңдаңыз

① таңдау ② баптау / баптауды өткізу

: баптау (жетімді арналарды іздеу) баптауды өткізу

- "Автонастройка" - телеарналарды іздеп, оларды сақтау. Сақталған арналар мен сұрыпталған арналар тәртібі ел, аймақ, таратушы жүйе және сигнал қабылдау талаптарына байланысты өзгереді.

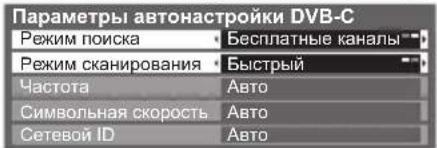

1 [DVB-C желі параметрлері]

Әдетте [Жиілік] және [Желі идентификаторы] параметрлерін [Авто] күйіне орнатыңыз. Егер [Авто] көрсетілмесе немесе қажет болса, кабельдік телевизия қызметтерін көрсетуші көрсеткен [Жиілік] және [Желі идентификаторы] параметрлерін сандық түймелер арқылы енгізіңіз.

4

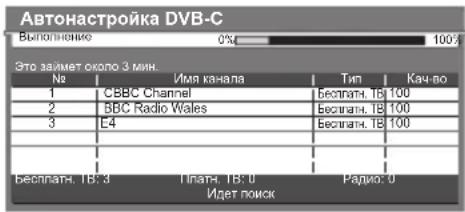

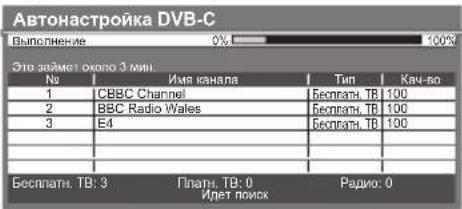

2 [DVB-C автонастройка]

5 Алдын ала орнатылған параметрлерді жүктеу

Егер Q-Link, VIERA Link немесе ұқсас технологияның (55, 56-бет) үйлесімді жазу құралы қосылса, арна, тіл параметрлері автоматты түрде жазу құралына жүктеледі.

- Егер жүктеу сәтті аяқталмаса, кейінірек орнату мәзірі арқылы жүктеуге болады. ➞ [Жүктеу] (29-бет)

5

[Үй] таңдау

Үй жағдайында көру үшін [Үй] көру ортасын таңдаңыз.

■ [Дүкенде] көру ортасы (тек дүкенде көрсету)

[Дүкенде] көру ортасы осы теледидардың негізгі мүмкіндіктерін түсіндіруге арналған таныстыру режимі болып табылады.

Үй жағдайында көру үшін [Үй] көру ортасын таңдаңыз.

- Дүкен режимін растау экранынан және Автоматты көрсетуді қосу / өшіруді таңдау экранынан көру ортасын таңдау экранына орала аласыз.

Көру ортасын кейін өзгерту үшін Бастапқы орнатуларға кіру арқылы барлық параметрлерді бастауыңыз керек. → [Бастапқы орнатулар] (43-бет)

Авто баптау аяқталды және теледидарыңыз көруге дайын.

Егер реттеу сәтсіз болса. RF кабелі қосылымын тексеріп, экрандағы нұсқауларды орындаңыз.

• Арналар тізімін жылдам тексеру → “Теледидар нұсқаушысын пайдалану” (18-бет) • Арналарды өңдеу немесе жасыру (өткізіп жіберу) → “Арналарды баптау және өңдеу” (35 - 39-бет)
• Барлық арналарды қайта баптау → [Автонастройка] ( 33, 34-бет)
• Кол жетімді теледидар режимін кейінірек қосу → [Добавить ТВ-сигнал] ( 30, 31-бет)
• Барлық параметрлерді іске қосу → [Начальные установки] ( 43-бет)

Теледидар көру

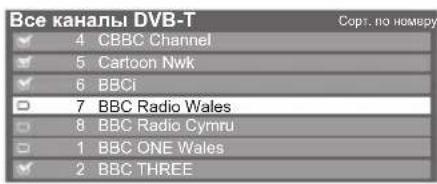

■ Арна тізімінен таңдау үшін

① арнаны таңдау

② көру

- Арна атауларын алфавиттік тәртіппен сұрыптау үшін

(ҚЫЗЫЛ)

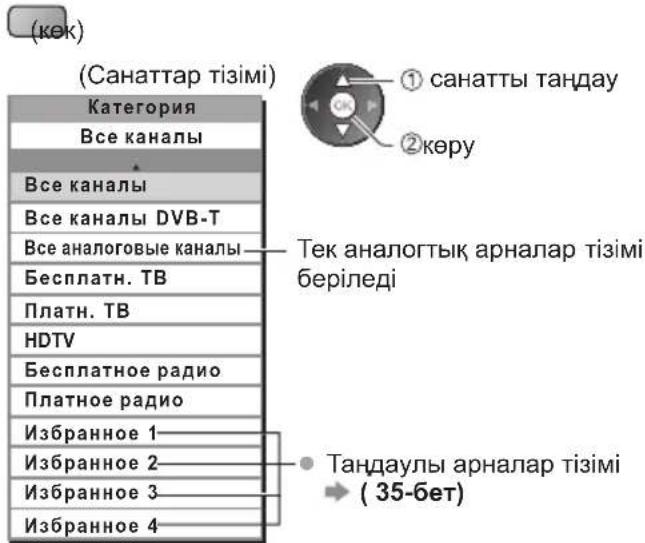

• Санатты өзгерту үшін

(КӨК)

■ Ақпараттық баннердің көмегімен арна таңдау (15-бет)

1 Ақпараттық баннер көрсетілмеген болса, көрсетіңіз

2 Баннер көрсетілген кезде арнаны таңдау

① арнаны таңдау

② көру

Теледидар нұсқаушысының көмегімен арна таңдау (18-бет)

1 Теледидар нұсқаушысын көрсету

2 Таратылатын арнаны немесе бағдарламаны таңдау

Ескертпе

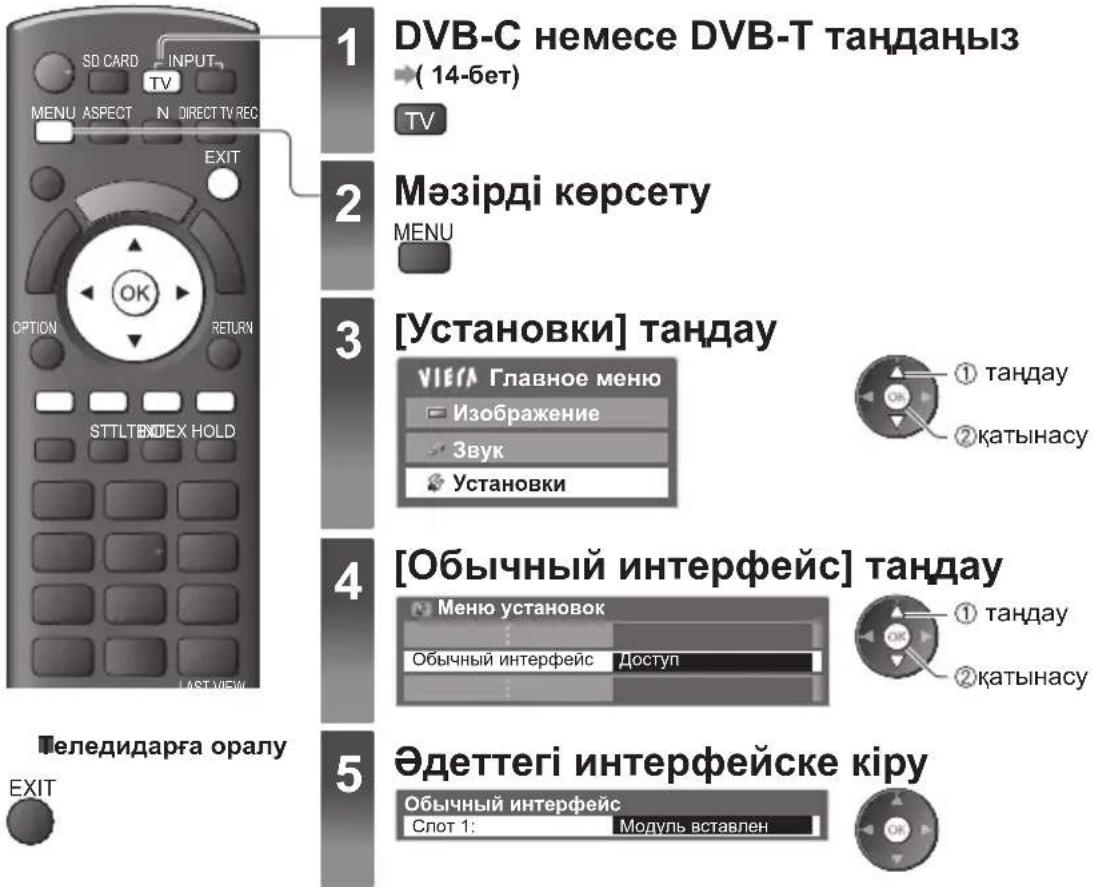

- Ақылы телеарна көру → "Әдеттегі интерфейсті пайдалану" (42-бет)

Өзге пайдалы функциялар

Ақпараттық баннерді көрсету

Ақпараттық тақтаны көрсету

• Арнаны ауыстыру кезінде де көрсетіледі

1 Арнаның орны және атауы 2 Арна түрі ([Радио], [Данные], [HDTV], т.б.) 3 Ағымдағы уақыт 4 Санат

• Санатты өзгерту үшін (DVB)

(κθκ)

① таңдау

② орнату

5 Бағдарлама 6 Бағдарламаның басталу / Аяқталу уақыты (DVB) Арна нөмірі, т.б. (Аналогиялық) 7 Тандалған бағдарламаның өткен уақыт көрсеткіші (DVB)

Кол жетімді мүмкіндіктер / Хабар мазмуны

Дыбысты өшіру қосулы

[Нашар сигнал]

Теледидар сигналы сапасы нашар

[Шифрланған]

Бағдарлама шифрланған

[Dolby D +], [Dolby D]

Субтитр қызметі қол жетімді

Телемәтін қызметі қол жетімді

Түрлі аудиолар қол жетімді

Түрлі бейнелер қол жетімді

Түрлі аудиолар мен бейнелер қол жетімді

[Стерео], [Моно]

Аудио режимі

1 - 90

Сөндіру таймерінің қалған уақыты

- Параметрлер үшін → (16-бет)

- Басқа бапталған арна атауын растау үшін

Жасыру үшін

• Қосымша ақпарат (DVB)

(Баннерді жасыру үшін қайта басыңыз)

- Келесі бағдарлама туралы ақпарат (DVB)

• Дисплей үзілісін орнату үшін

→ [Тайм-аут баннера] (31-бет)

Субтитрлерді көрсету

Субтитрлерді көрсету / жасыру (бар болса)

STTL

• DVB үшін тілді өзгерту үшін (бар болса)

→ [Предпочт. Субтитры] (31-бет)

Ескертпе

- Егер аналогтық режимде STTL түймесін бассаңыз, ол телемәтін қызметіне ауысып, таңдаулы бетті шақырады (20-бет). Теледидар режиміне оралу үшін EXIT түймесін басыңыз.

Басып тұру

Кескінді қатыру / босату

HOLD

Ағымдағы күй үшін таңдалатын параметрлерді көрсету

Ағымдағы күйді бірден тексеру немесе өзгерту

OPTION

• Өзгерту үшін

① таңдау

② өзгерту

[Мульти видео] (DVB режимі) Кескінді таңдау мүмкіндігін береді (қол жетімді болса)

- Осы параметр сақталмайды және ағымдағы бағдарламадан шықсаңыз, ол әдепкі параметрге қайта оралады.

[Мульти аудио] (DVB режимі) Дыбыстық жолдар үшін балама тілді таңдау мүмкіндігін береді (қол жетімді болса)

- Осы параметр сақталмайды және ағымдағы бағдарламадан шықсаңыз, ол әдепкі параметрге қайта оралады.

[2 аудиоканала] (DVB режимі) Стерео / монодыбысты таңдау мүмкіндігін береді (қол жетімді болса)

[Субканал] (DVB режимі) Көпарналы бағдарламаны – қосымша арнаны таңдау мүмкіндігін береді (қол жетімді болса)

[Субтитр тілі] (DVB режимі) Субтитрдің шығатын тілін таңдау мүмкіндігін береді (қол жетімді болса)

[Телемәтін тілі]

Телемәтін тілін орнатады [Орнату мәзірі] (31-бет)

[Телемәтін тілі] (DVB режимі) Телемәтін үшін балама тілді таңдау мүмкіндігін береді (қол жетімді болса)

[MPX] (Аналогтық режим) Мультиплекс дыбыстық режимін таңдайды (қол жетімді болса) [Дыбыс мәзірі] (28-бет)

[Дыбыс деңгейін түзету] Жеке бағдарламаның дауысын немесе кіріс режимін реттейді

Таймер өшіру ТВ

Теледидарды белгіленген уақыттан кейін автоматты түрде күту режиміне қосу

1 Мәзірді көрсету

MENU

2 [Орнатулар] таңдаңыз

3 [Таймер өшіру ТВ] параметрін таңдаңыз және уақытты орнатыңыз

• Бас тарту үшін → [Өшіру] мәніне орнатыңыз немесе теледидарды өшіріңіз.
• Қалған уақытты растау → "Ақпараттық баннерді көрсету" (15-бет)
• Калған уақыт 3 минут болғанда, ол экранда жыпылықтап тұрады.

Арақатынас

Пішімдік арақатынасты өзгерту (кескін өлшемі)

ASPECT

Суретті онтайлы өлшемімен және арақатынасымен көріңіз.

Әдетте бағдарламаларда "Арақатынасты бақылау сигналы" (Кең экран сигналы және т.б.) болады және теледидар арақатынасты "Арақатынасты бақылау сигналы" сәйкес автоматты түрде таңдайды (64-бет).

■ Егер пішімдік арақатынасты қолмен өзгерту үшін

1 Арақатынасты таңдау тізімін көрсету 2 Тізім көрсетілген кезде режимді таңдау

Арақатынас таңдау тізімі

① таңдау

② сақтау

- Режимді ASPECT түймесі арқылы ғана өзгертуге болады

(Қажетті режимге жеткенше, қайталап басыңыз)

[ABTO]

Ең жақсы қатынас таңдалды және кескін толық бейнебетке жайылады. Толық мәлімет алу үшін → (64-бет)

[16:9]

Суретті "16:9" арақатынасында бұрмаламай бірден (анаморфотты) көрсетеді.

[14:9]

Суретті стандартты "14:9" арақатынасында бұрмаламай көрсетеді.

[Панорамалық]

Суретті толық экранда 4:3 арақатынасында көрсетеді. Созу сол жақ және оң жақ жиектерінен ғана байқалады.

[4:3]

Суретті стандартты "4:3" арақатынасында бұрмаламай көрсетеді.

[4:3 толық экран]

Бейнебетке сәйкестендіру үшін суретті "4:3" арақатынасында көлденеңінен үлкейтіп көрсетеді. • Тек HD сигналына арналған

[Үлкейту 1]

Суретті "16:9" кеңейтілген бейнебет немесе "4:3" арақатынасында бұрмаламай көрсетеді.

[Үлкейту 2]

Суретті 16:9 кең экранды (анаморфотты) пішімде бұрмаламай көрсетеді.

[Үлкейту 3]

Суретті 2,35:1 кең экранды (анаморфотты) пішімде бұрмаламай көрсетеді. "16:9" арақатынасында суретті барынша үлкен өлшемімен (аздап үлкейтіп) көрсетеді.

Ескертпе

"Меню изображения" мәзірінде [Режим просмотра] [Игра] күйіне орнатылса, арақатынас [16:9] мәніне орнатылады. - Телемәтін қызметінде қол жетімді емес. - Арақатынас режимі әрбір SD (Standard definition) және HD (High definition) сигналдары үшін бөлек сақталады.

Соңғы көрініс

Алдыңғы көрген арнаға немесе кіріс режиміне оңай ауыстырып қосу

LAST VIEW

- Казіргі көрініске оралу үшін қайта басыңыз.

Ескертпе

• Тікелей теледидар жазу іске қосулы болғанда арнаны қосу қол жетімді болмайды. 10 секундтан аз көрген жағдайда алдыңғы көрілген арна немесе кіріс режимі ретінде есептелмейді.

Теледидар нұсқаушысын пайдалану

Теледидар нұсқаушысы - Электрондық бағдарлама нұсқаулығы (EPG) ағымдағы уақытта таратылатын бағдарламалардың және келесі жеті күндегі таратуларды экрандық тізімін береді (таратушыларға байланысты).

• DVB-T және аналогтық арналар бірдей теледидар нұсқаушысы экранына шығады. [D] DVB-T арнасын, ал A аналогтық арнаны білдіреді. Аналогтық арналар үшін бағдарламалар тізімі берілмейді.
• Теледидар алғаш рет іске қосылған кезде немесе теледидар бір аптадан аса уақытқа өшірілетін болса, теледидар нұсқаушысы толығымен көрсетілу үшін біраз уақыт алуы мүмкін.

Теледидарға оралу EXIT

1

Режимді таңдаңыз

→(14-6 бет)

TV

2

Теледидар нұсқаушысын көру

- ([Альбомный] / [Портретный]) орналасуын өзгерту үшін қайта басыңыз. Көп арна көру үшін [Альбомный] көріңіз. Бір уақытта бір арнаны көру үшін [Портретный] көріңіз.

Мысал:

[Альбомный] (Арна бойынша көрсетеді)

Мысал:

[Портретный] (Уақыт бойынша көрсетеді)

1 Ағымдағы күн мен уақыт 2 Теледидар нұсқаушысы күні 3 Теледидар нұсқаушысы уақыты 4 Бағдарлама 5 Арнаның орны және атауы 6 [D]: DVB-T

Теледидар нұсқаушысы түрін таңдауыңызға болады

[Гид по умолчанию] [Настройки экрана] ішінде ( 31-бет)

Егер [Список каналов] тандасаңыз, GUIDE түймесі басылған кезде арналар тізімі шығады.

■ Бағдарламаны көру үшін

Таратылатын арнаны немесе бағдарламаны таңдау

■ Бағдарлама туралы мәліметтерді көру (DVB режимі)

1 Бағдарламаны таңдау

2 Көру мәліметтері

- Теледидар нұсқаушысына оралу үшін қайта басыңыз.

■ Бұдан бұрынғы күнге (DVB режимі)

(қызыл)

■ Тандалған түрдегі арналар тізімін көру (DVB режимі)

(сары)

■ Тандалған санаттың арналар тізімін көру

Телемәтінді көру

Телемәтін қызметі хабар тарату станцияларымен берілген мәтін ақпараты. Мүмкіндіктері хабар тарату станцияларына байланысты.

FLOF (FASTEXT) режимі дегеніміз не?

FLOF режимінде төрт түрлі түсті тақырып бейнебеттің төменгі жағында орналасқан. Бұл тақырыптардың біреуі туралы қосымша ақпаратқа қатынасу үшін тиісті түрлі түсті түймені басыңыз. Бұл мүмкіндік суретте көрсетілген тақырыптардағы ақпаратқа жылдам қатынасу мүмкіндігін береді.

ТОП режимі деген не? (ТОП мәтіні беріле қалған жағдайда)

ТОР – нәтижесінде оңай іздейтін және тиімді нұсқау беретін стандартты телемәтін қызметін белгілі бір деңгейде жақсарту.

• Телемәтін ақпаратын жылдам шолу қолданылады • Тақырыпты қадамдап таңдауды пайдалануға оңай
• Бейнебеттің төменгі жағындағы бет күйі туралы ақпарат

Қол жетімді бет жоғары / төмен

(ҚЫЗЫЛ)

был)

Тақырып блоктарының арасынан таңдау үшін

Тақырып блогындағы келесі тақырыпты таңдау үшін (Соңғы тақырыптан кейін, ол келесі тақырып блогына жылжиды.)

List режимі дегеніміз не?

List режимінде төрт түрлі түсті тақырып бейнебеттің төменгі жағында орналасқан. Бұл сандардың әрқайсысын теледидардың жадында өзгертіп, сақтауға болады. » “Жиі көрілетін беттерді сақтау” (21-бет)

■ Режимді өзгерту

[Телетекст] "Меню установок" мәзірінде (31-бет)

Жасырын деректерді көрсету

Жасырын сөздерді, мысалы сынақ бетінің жауаптарын көрсету

- Қайта жасыру үшін қайтадан басыңыз.

БАСЫП ТУРУ

Автоматты жаңартуды тоқтату

(Егер сіздің ағымдағы беттерді жаңартпай басып тұрғыңыз келсе)

HOLD ● Қайта бастау үшін қайта басыңыз.

ИНДЕКС

Индекстік бетке оралу

Сақталған сүйікті бетті көру

"Көкпен" сақталған бетті шақырыңыз (List режимі).

STTL • Зауыттық параметр – "P103".

Теледидар мен телемәтінді екі терезеде бірден көру

MENU

(Екі рет басыңыз)

Кескінді таңдау және мәтінді қосу немесе өшіру

- Телемәтін экранында ғана жұмыс істеуге болады.

Жиі көрілетін беттерді сақтау

Жиі көрілетін беттерді түс жолағына сақтау (Tek List режимі)

Бет бейнеленгенде

(Сәйкес келетін түсті түйме)

басып, ұстап тұрыңыз

Санды ақ түсіне өзгерту.

■ Сақталған беттерді өзгерту үшін

Өзгерту керек түрлі түсті түйме

Жаңа бет нөмірін енгізіңіз

басып, ұстап тұрыңыз

Ішкі бетті көру

Ішкі бетті көру (Телемәтін бірнеше беттен тұрғанда ғана)

Экранның жоғарғы жағында шығады

• Ішкі беттердің саны хабар тарату станцияларына байланысты әр түрлі болады (79 бетке дейін).
• Іздеу үшін біраз уақыт кетуі мүмкін, сол кезде теледидар көруге болады.

■ Белгілі бір ішкі бетті көру үшін

4 таңбалы санды енгізіңіз Мысал: Р6

Жанартуды күтіп отырғанда теледидарды көріңіз

Телемәтін бетін іздегенде теледидар суретін көру

Жаңа ақпарат қол жетімді болғанда телемәтін автоматты түрде жаңартылады.

Теледидардың бейнебетін уақытша өзгертеді

Жаңарту аяқталғанда шығады

Жаңартылған бетті көру (сары)

(Арнаны өзгерту мүмкін емес.)

Жаңалықтар бетінде ең соңғы жаңалықтардың келгенін көрсететін функция беріледі ("News Flash").

Сыртқы жабдықты (VCR, DVD жабдығы, т.б.) қосып, кіріс ұясы арқылы көре аласыз.

Жабдықты қосу → (10, 11, 62, 63-бет) Таңдалған сыртқы жабдықтың кейбір функцияларын осы қашықтан басқару пультімен басқаруға болады. “Жабдықты теледидардың қашықтан басқару пультімен басқару” (23-бет)

Теледидарға оралу TV

1

Теледидарды қосу

2- немесе 3-мысалдағыдай SCART кабелі арқылы қосқанда (10, 11-бет)

Ойнату басталған кезде кіріс сигналдары автоматты түрде алынады

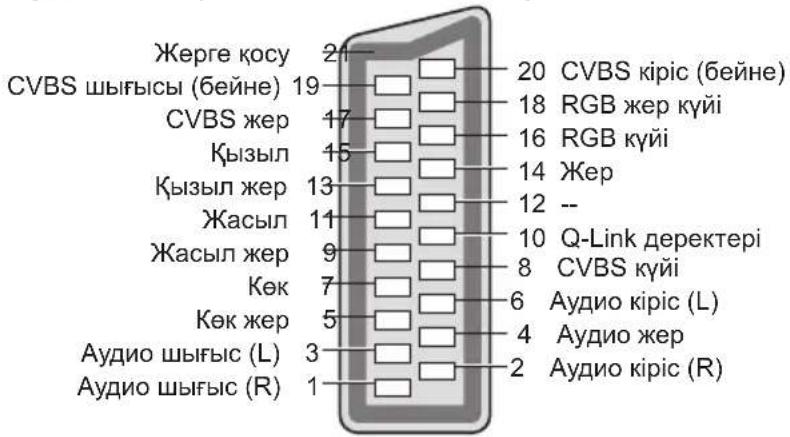

• SCART (pin 8) терминалы арқылы кіріс сигналдары автоматты түрде көрсетіледі.
• Сондай-ақ, бұл функция HDMI қосылымдары үшін қол жетімді (62-бет).

Кіріс режимі автоматты түрде ауыстырылып қосылмайды

Орындау 2 және 3

Жабдықтың орнатылуын тексеріңіз.

2

Кіріс таңдау мәзірін көрсету

AV

3

Жабдыққа қосылған кіріс режимін таңдау

• Сондай-ақ, қашықтан басқару пультіндегі немесе теледидардың бүйір тақтасындағы AV түймесі арқылы кіріс сигналын таңдау ([SD карта]-тан басқа). Қажетті кіріс сигналы таңдалғанша түймені қайталап басыңыз. • [SD карта] : Медиа Ойнатқышты ауыстырады "Медиа ойнатқышты пайдалану" (45-бет)
• Әрбір кіріс режимін белгілеуге немесе өткізіп жіберуге болады ([SD карта]-тан басқа). → "Кіріс белгілері" (41-бет) AV түймесі басылғанда өткізіп жіберілген кірістер көрсетілмейді.

4

Kepy

Тандалған режимді көрсету

Ескертпе

• Егер сыртқы жабдықта арақатынасты реттеу функциясы болса, "16:9" мәнін орнату қажет.
• Мәлімет алу үшін жабдықтың нұсқаулығын қараңыз немесе жергілікті дилерден сұраңыз.

Жабдықты теледидардың қашықтан басқару пультімен басқару

Теледидарға жалғанған Panasonic жабдығын теледидардың қашықтан басқару пультінің түймелерін бірден қолдануға болады.

	Күту режиміКүту режимін орнату / Косу
	ОйнатуБейнекассетаны / DVD / бейне мазмұнын ойнату
	ТоктатуӨрекеттерді токтату
	Артқа айналдыру / Өткізу / ІздеуVCR:Артқа айналдыру, суретті кері бағытқа жылдам көруDVD / бейне мазмұны!:Алдыңғы жолға немесе такырыпқа өтуАртқа іздеу үшін басып тұрыңыз
	Жылдам айналдыру / Өткізу / ІздеуVCR:Алға жылдам айналдыру, суретті алға жылдам көруDVD / бейне мазмұны!:Келесі жолға немесе такырыпқа өтуАлға іздеу үшін басып тұрыңыз
	ТоктатуТоктату / Қайта қосуDVD: Баяу жылдамдықпен ойнату үшін басып, устап тұру
	Жогары / Төмен арнаАрнаны таңдау
	ЖазуЖазуды бастау

Жабдық түрі үшін кодты өзгерту әдісі

Әрбір Panasonic жабдығының қашықтан басқару пультінде жеке коды болады.

Жұмыс істегіңіз келген әр жабдыққа арналған кодты өзгерту.

Егер Медиа Ойнатқыштың (50-бет) Video режимінде қолдансаңыз немесе қосылған құрылғыны VIERA Link (59-бет) қызметінде қолдансаңыз, "73" кодын таңдаңыз.

Келесі әрекеттер кезінде түймесін басып тұрыңыз

Тиісті кодты енгізіңіз,

төмендегі кестені қараңыз

Басыңыз

Жабдык түрі Коды
DVD Жазғыш, DVD Ойнатқыш, Blu-raу Диск Ойнатқыш	70 (әдепті)
Ойнатқыш театр, Blu-raу диск театры	71
VCR 72
Медиа Ойнатқыштың Video режимінде Қолдану ➔ “Бейне режимі” (50-бет) VIERA Link жүйесінде пайдаланылатын жабдык ➔ “Упр. VIERA Link” (59-бет)	73

Ескертпе

• Кодты өзгерткеннен кейін қашықтан басқару пультінің дұрыс жұмыс істейтінін растаңыз.
• Батареялар ауыстырылған жағдайда, кодтардың әдепті мәндері қалпына келеді.
• Кейбір жабдық модельдерінде кейбір әрекеттерді жүзеге асыруға болмайды.

VIERA TOOLS функциясын пайдалану жолы

Кейбір ерекше мүмкіндіктерге VIERA TOOLS функциясын пайдалану арқылы оңай қол жеткізе аласыз.

1 Мүмкіндіктің белгішелерін көрсету

2 Мүмкіндікті таңдау

3 Әр мүмкіндіктің әрекеттерін орындау

[Упр. VIERA Link]

“Упр. VIERA Link” (59-бет)

Екі немесе одан да көп үйлесімді жабдықтар қосылған кезде таңдау экраны көрсетіледі. Тиісті сипаттама мен рұқсатты таңдаңыз.

[ФОТО]

- Егер таңдалған мүмкіндік қол жетімді болмаса, оны пайдалану әдістерін түсіндіретін үлгі көрсетіледі. Қол жетімсіз мүмкіндікті таңдағаннан кейін көрсетілімді көру үшін ОК түймесін басыңыз.

Мәзір функцияларын пайдалану әдісі

Әр түрлі мәзірлер кескін, дыбыс және басқа функцияларға реттеу жасауға мүмкіндік береді.

Пеледидарға қайту үшін уақытта оралу үшін

Алдыңғы экранға оралу

Мәзір беттерін өзгерту үшін

1 Мәзірді көрсету

MENU - Орнатуға болатын функцияларды көрсетеді (кіріс сигналына сәйкес өзгереді)

2 Мәзір таңдау

4 Лайықтау және таңдау

■ Басқа баламалардың арасынан таңдау

Баламалардың нөмірі мен орындары

■ Сырғытпа тақта арқылы лайықтау

■ Параметрлерді қалпына келтіру үшін

- Сурет параметрлерін ғана қайта орнату

- Дыбыс параметрлерін ғана қайта орнату → [Заводские установки] “Звуковое меню” мәзірінде (29-бет)

- Сурет және дыбыс параметрлерін бірге қайта орнату

- Барлық параметрлерді іске қосу → [Начальные установки] "Меню установок" мәзірінде ( 32-бет)

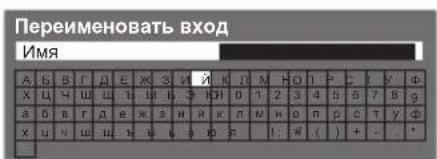

■ Таңбаларды еркін енгізу мәзірімен енгізу

• Сандық түймелердің көмегімен таңбаларды орнатуға болады. “Сандық түймешіктерге арналған таңбалар кестесі” (66-бет)

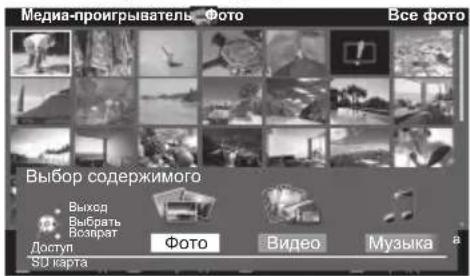

Медиа таңдау

Мәзір	Элемент	Түзетулер / Конфигурациялары (баламалар)
Изображение	Режим просмотра	Негізгі сурет режимі [Динамический] / [Нормальный] / [Кинотеатр] / [Режим True Cinema] / [Игра]Өрбір көру режимінде және кірісте, накты көру талабыңызға сәйкес [Контраст], [Яркость], [Цвет], [Четкость], [Растровый фон], [Цветовой баланс], [Яркий цвет], [Режим Эко], [Шумопонижение] және [Фильтр 3D-COMB] параметрін реттеуге және сақтауға болады.Өр кіріс сигналы ўшін орнату.[Динамический] :Ашық бөлмеде көргенде кескіннің контрасты мен айқындығын күшейтіп көрсетеді.[Нормальный] :Бөлмедегі бір қалыпты жарық жағдайларында көру ўшін ұсынылған.[Кинотеатр] :Жақсартылған контрастыны, қара түс пен түстер шығуын пайдалана отырып, қараңғы бөлмеде фильм көруге арналған[Режим True Cinema] :Кескіннің шынайы сапасын ешбір түзетусіз дәл көрсетеді.[Игра] :Ойын құрылғысы жалғанғанда ойын ойнау уақыты көрсетіледіТеледидар режимінде жоқОйын режимі арқылы үзіліссіз жазу уақытын бейнебеттің жоғарғы оң жағында бейнелеуге болады.► [Таймер игры] ( 31-бет)
	Контраст, Яркость, Цвет, Четкость	Қалауыңыз бойынша бүл параметрлердің деңгейлерін жоғарыплатады немесе темендетеді
	Растровый фон	Теледидарға жалғанған NTSC сигнал көзі арқылы кескін реңкін талғамыңызға сәйкестендіру ўшін реттеуге боладыТек NTSC кіріс сигналын қабылдау ўшін
	Цветовой баланс	Суреттің жалпы түс реңкін орнатуға мүмкіндік береді [Холодно] / [Нормальный] / [Тепло][Режим просмотра] режимі [Режим True Cinema] күйіне қойылса жарамсыз болады.
	Яркий цвет	Түстерді автоматты түрде ашық түстерге реттейді [Выкл.] / [Вкл.]
	Режим Эко	Автоматты ашықтықты басқару функциясыСыртқы жарық жағдайларына байланысты сурет параметрлерін автоматты түрде реттейді [Выкл.] / [Вкл.]
	Шумопонижение	Кескіндегі шуылды азайтуҚажетсіз сурет шуыллын және суреттің контурлы бөліктерінің жыпылықтауын автоматты түрде азайтады [Выкл.] / [Минимальное] / [Среднее] / [Максимальное]
	Фильтр 3D-COMB	Қозғалмайтын немесе баяу қозғалатын суреттерді жанды етіп көрсетеді [Выкл.] / [Вкл.]Кейде қатырылған немесе баяу қозғалатын кескіндерді көріп отырганда түс эшекейлерін көруге болады. Айқын әрі дәл түстерді көрсету ўшін [Вкл.] мәніне орнатыңыз.Тек PAL немесе NTSC сигналын қабылдау ўшінRGB, Component, HDMI және Media ойнатқышында жарамсыз
	Дисплей	[Выкл.] тандалғанда экранды өшіреді [Выкл.] / [Вкл.]Өкран өшірілген кезде де дыбыс қосулы болады.Өкранды қосу ўшін кез келген түймені (Куту режимінен басқа) басыңыз.Бүл функция төледидар көрмей, дыбысты тыңдаған кезде қуат тұтынуды унемдеуге тиімді болып табылады.

Мәзір	Элемент		Түзетулер / Конфигурациялары (баламалар)
Изображение	Доп. настройки	Обновить частоту	Тақтаның кескінін өндеуді өзгертеді (кіріс сигналына байланысты) [50Hz] / [100Hz]◦ Әдетте [100Hz] мәніне орнатыңыз
		Боковая панель	Буйірлік тақтаның жарықтығын қүшейтеді [Выкл.] / [Низк] / [Среднее] / [Выс]◦ Тақтаның “кескінді сақтап қалуына” жол бермеу үшін [Выс] параметрі ұсынылады.
		Режим 16:9 Overscan	Кескінді көрсететін экран аумағын таңдайды [Выкл.] / [Вкл.] [Вкл.] :Кескіннің жиегін жасыру үшін кескінді үлкейтеді.[Выкл.] :Кескінді тупнұсқа өлшемімен көрсетеді.◦ Экранның жиегінде шуыл пайда болғанда [Вкл.] мәнін орнатыңыз.◦ Арақатынасының “16:9” мәні орнату арқылы осы функция қолданылады.◦ Бүл функцияны SD (Стандартты айқындылық) және HD (Жоғары айқындылық) сигналдары үшін бөлек сақтауға болады.
		Система цвета AV	AV режиміндегі бейне сигналдарға қарай онтайлы түс жүйесін таңдайды [Авто] / [PAL] / [SECAM] / [M.NTSC] / [NTSC]
		Настройки входа DVI	DVI кіріс сигналды HDMI кіріс режиміне арналған суреттегі қара түс деңгейін қолмен өзгертеді [Нормальный] / [Полный]◦ Сыртқы жабдықтан, әсіресе дербес компьютерден шығатын DVI сигналы көрсетілгенде қара түс деңгейі сәйкес емес болуы мүмкін. Бүл жағдайда [Полный] параметрін таңданыз.◦ HDMI кіріс сигналына арналған қара түс деңгейі автоматты түрде тузетіледі.◦ HDMI кіріс режимі үшін тек DVI кіріс сигналымен
		защита пикселей	Панельді “бейне қатып қалуынан” сақтау үшін бейненің тербелу режимін таңдайды [Авто] / [Вкл.] [Авто] :Тек қана қажетті бейнелер үшін ғана аутоматты жұмыс істейді, сондықтан тербелуді сирек танисыз.
		Двигающаяся полоса	Панельді “бейне қатып қалуынан” сақтау үшін тік бағананы қозғайды◦ Козғай бастау үшін “ОК” түймесін басыңыз, бүл режимнен шығу үшін кез- келген түймені (Қуту режимінен басқа) басыңыз.
	Заводские установки		Таңдалған кірістің ағымдағы Кескін көру режимін әдепті параметрлерге қалпына келтіру үшін ОК түймесін басыңыз
Звук	Режим звука		Herізгі дыбыс режимін таңдайды [Музыка] / [Речь] / [Пользователь]◦ Таңдалған режим барлық кіріс сигналдарға ықпал етеді.[Музыка] :Музыкалық бейнелерді көру үшін т.б. дыбыстық сапаны жақсартады.[Речь] :Жаңалықтарды, драмаларды көру үшін т.б. дыбыстық сапаны жақсартады.◦ Музыка және Сейлеу режимдерінде [Низкие частоты] және [Высокие частоты] параметрлерін реттеуге болады және сол параметрлер әр режим үшін сақталады.[Пользователь] :Қалаған дыбыс сапасына сәйкес келу үшін эквалайзер көмегімен дыбысты қолмен түзетеді.◦ Пайдаланушы режимі үшін, [Эквалайзер] “Звуковое меню” мәзірінде [Низкие частоты] және [Высокие частоты] орнына шығады. [Эквалайзер] параметрін таңданыз және жилікті реттеніз.⇨ [Эквалайзер] (28-бет)
	Низкие частоты		Теменірек, тереңірек дыбыстық шығысты жақсарту немесе азайту үшін деңгейді көтереді немесе төмендетеді
	Высокие частоты		Қаттырақ, жоғарырақ дыбыстық шығысты жақсарту немесе азайту үшін деңгейді көтереді немесе төмендетеді
ЗВУК	Эквалайзер	Қалаған дыбыстық сапаға сәйкес келу үшін жиілік деңгейін түзетедіБүл функция [Режим звука] режимі [Пользователь] қуйне қойылғанда қол жетімді болады.Мензер түймесін пайдалана отырып, жиілікті тандаңыз және оны өзгертіңіз.Егер теменгі жиілікті дыбысты жақсартқыңыз келсе, төменгі жиілік деңгейін көтеріңіз. Егер жоғары жиілікті дыбысты жақсартқыңыз келсе, жоғары жиілік деңгейін көтеріңіз.Жиіліктердің әрқайсысын әдепті параметрлерге қалпына келтіргіңіз келсе, курсор түймесі арқылы [Заводские установки] параметрін таңдан, ОК түймесін басыңыз.
	Баланс	Оң жақ және сол жақ динамиктердің дыбыс деңгейін түзетеді
	Громк. наушников	Құлаққаптардың дыбыс қаттылығын түзетеді
	Окр. Звучание	Қоршаған дыбыс параметрлері [Выкл.] / [V-Audio][V-Audio] : Жақсартылған кеңістіктік әсерлерді артыру үшін ұзақтықтың динамик қушейткішімен қамтамасыз етеді
	Автоконтроль громкости	Егер алдыңғы қараған арнаға немесе кіріс режиміне қарағанда мүлдем өзгеше болса, ағымдағы дыбыс қаттылығы деңгейін бейімденіз [Выкл.] / [Вкл.]
	Коррекция громк.	Жеке арна немесе кіріс режимінің дыбыс қаттылығын түзетеді
	Расстояние колонка- стена	Төменгі жиіліктері дыбысты реттейді [Больше 30см] / [Менее 30см]Егер теледидар мен қабырға арасындағы кеңістік 30 см-ден асса, [Больше 30см] ұсынылады.Егер теледидар мен қабырға арасындағы кеңістік 30 см ішінде болса, [Менее 30см] ұсынылады.
	МРХ	Мультиплекс дыбыстық режимін таңдайды (қол жетімді болса)[Стерео] : Қалыпты түрде қолданыңыз[Моно] : Стерео сигналды алу мүмкін болмағанда[M1] / [M2] : Моно сигнал жіберілетін кезде қол жетімдіТек аналогтық режим ғана
	Предпочтения аудио	Дыбыс жолдары үшін бастапқы параметрді таңдайды [Авто] / [MPEG][Авто] : Егер бағдарламада екіден аса жол болған кезде аудио жолдарды автоматты түрде таңдайды. Басымдық келесі ретпен беріледі — Dolby Digital Plus, HE-AAC, Dolby Digital, MPEG.[MPEG] : Басымдылық MPEG мәніне беріледі.Dolby Digital Plus және Dolby — Digital Dolby зертханаларының сандық сигналдарды кодтау әдістері. Стерео (2ch) аудионы қоспағанда audio, бүл сигналдар кеп арналы аудио болуы мүмкін.НЕ-ААС тиімді сақтау мен таратуға арналған сандық аудионы сығу үшін пайдаланылатын сенсорлық кодтау әдісі болып табылады.MPEG аудио сапасын жогалтпай оны кішірек өлшемге сыгудың аудио сығу әдісі болып табылады.Dolby Digital Plus және HE-AAC HD (Жоғары ажыратымдылық) бағдарламасына арналған технологиялар болып табылады.Тек DVB режимі
	Выбор SPDIF	SPDIF Стандартты аудио тасымалдау файлы пішімиСандық дыбыс шығыс сигналы үшін DIGITAL AUDIO OUT терминалынан бастапқы параметрді таңдайды [Авто] / [PCM][Авто] : Dolby Digital Plus және Dolby Digital шығыстары Dolby Digital Bitstream сияқты шығыстар болып табылады.НЕ-ААС (48 Кгц) кеп арналы DTS сияқты шығыс болып табылады.MPEG шығысы - PCM сияқты шығыс.[PCM] : Сандық шығыс сигналы PCM модуляциясына бекітілген.DVB режимі немесе медиа ойнатқыштың Бейне режимі үшін ( 49-6ет)
Мазір	Элемент		Тузетулер / Конфигурациялары (баламалар)

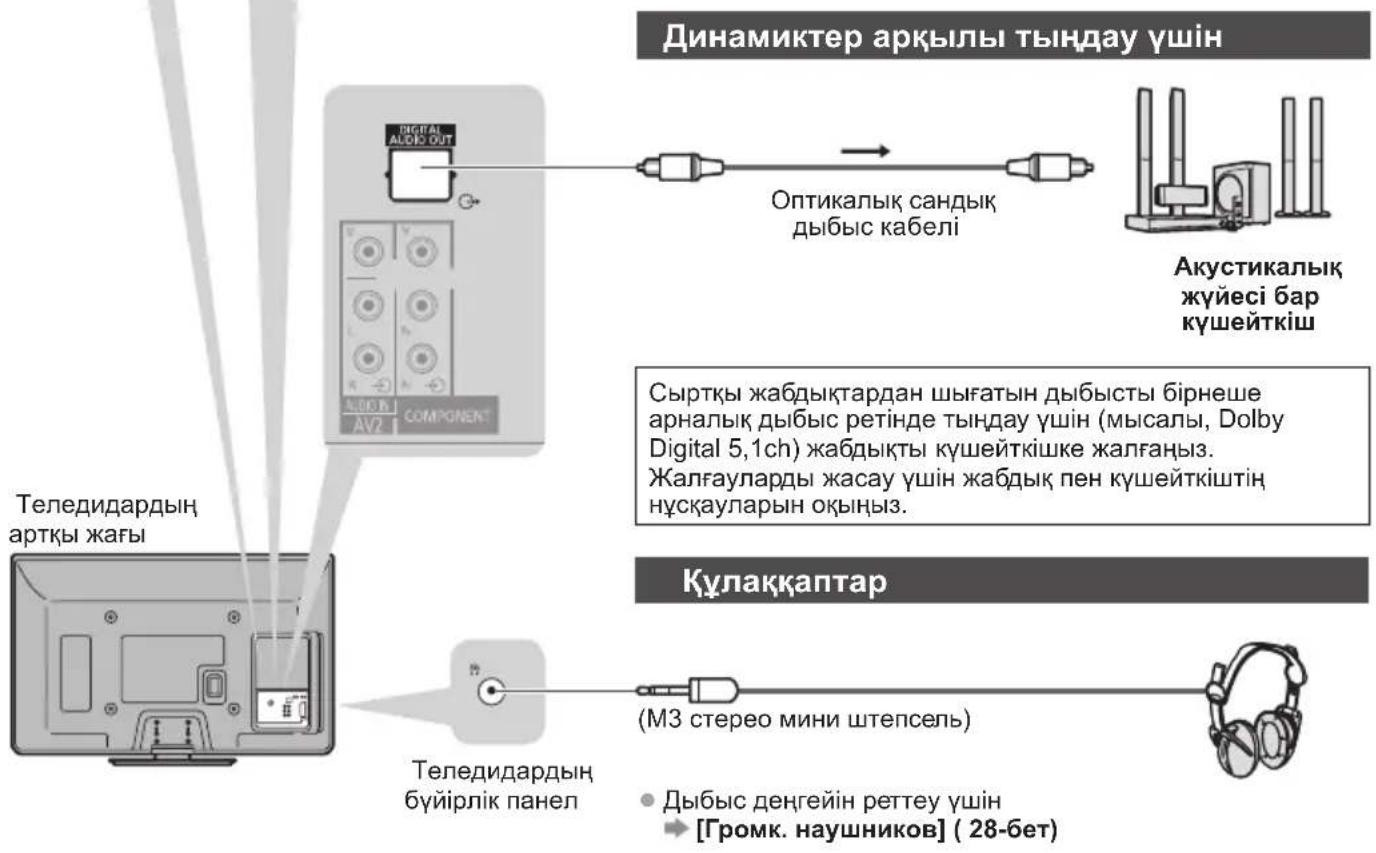

Звук	Оптический уровень PCM		Бастапқы параметр ретінде DIGITAL AUDIO OUT терминалынан PCM шығыс сигналының дыбыс деңгейін реттейді[-12] / [-10] / [-8] / [-6] / [-4] / [-2] / [0] (dB)◦ Әдетте PCM дыбысы басқа дыбыс жолдарына қарағанда күштірек болады.◦ Тек DVB режимі
	Вход HDMI1 / 2		Кіріс сигналын сәйкестеу үшін таңданыз [Цифровой] / [Аналоговый](66-бет)[Цифровой] : HDMI кабельдік қосылымы[Аналоговый] : HDMI-DVI адаптерлі кабель қосылымы◦ HDMI кіріс режимі ғана
	Задержка SPDIF		Дыбыс кескінмен синхрондалмаса, DIGITAL AUDIO OUT терминалынан дыбыстық шығыстың кешігу уақытын түзетеді◦ Тек DVB режимі
	Заводские установки		Ағымдағы дыбыс режимі, [Баланс], [Громк. наушников] және [Окр. Звучание] әдепті параметрге қалпына келтіру үшін ОК түймесін басыңыз
Установки	Таймер откл ТВ		Теледидар автоматты түрде Күту режиміне өтетін уақытты орнатады[Выкл.] / [15] / [30] / [45] / [60] / [75] / [90] (минут) (16-бет)
	Эконавигация		Теледидарды ең қолайлы энергияны үнемдейтін режимге автоматты түрде орнатады◦ ОК түймесін бассаңыз, келесі нәрселер төмендегідей болып орнатылады :[Режим Эко], [VIERA Link], [Совместное выкл.], [Эконом. режим ожидания],[Энергосохр.] ➕[Вкл.][Интеллект. режим ожид.] ➕[Вкл(без напоминания)][Авто Режим ожидания] ➕[2 часа]
	Мено соединений	VIERA Link	VIERA Link функцияларын пайдалану үшін орнатады [Выкл.] / [Вкл.](56-бет)
		Выход AV1	Теледидардан Q-Link жүйесіне берілетін сигналды таңдайды[TV] / [AV2] / [Монитор][Монитор] : Экранда көрсетілген кескін◦ Component және HDMI сигналдары шығарылмайды.
		Совместное вкл.	“Совместное вкл.” функциясын пайдалану үшін орнатады [Выкл.] / [Вкл.](55, 56-бет)
		Совместное выкл.	“Совместное выкл.” функциясын пайдалану үшін орнатады [Выкл.] / [Вкл.](55, 56-бет)
		Эконом. режим ожидания	Электр куатын пайдалануды азайту үшін жалғанған жабдықты күту режимінде куат пайдалануын бақылайды [Выкл.] / [Вкл.] (57-бет)◦ Бүл функция [VIERA Link] параметрі [Вкл.] күйіне және [Совместное выкл.] параметрі [Вкл.] күйіне орнатылғанда қол жетімді болады.
		Интеллект. режим ожид.	Энергияны пайдалануды азайту үшін көрілмейтін немесе пайдаланылмайтын қосылған жабдықты Күту режиміне еткізеді[Выкл.] / [Вкл(с напоминанием)] / [Вкл(без напоминания)] (57-бет)◦ Бүл функция [VIERA Link] режимі [Вкл.] күйіне қойылғанда қол жетімді болады.
		Загрузка	Арна және тіл параметрлерін теледидарға қосылған Q-Link немесе VIERA Link үйлесімді жабдығына жүткейді◦ DVB-C арна параметрлерін жуктеу мүмкін емес.
	Блокировка от детей		Кіруге жол бермеу үшін арнаны / AV кірісін құлыптайды (40-бет)
Мазір	Элемент		Түзетулер / Конфигурациялары (баламалар)
Установки	Меню настройки DVB-C	Редактор Избранного	Тандамалы DVB-C арналарының тізімін жасайды ( 35-6ет)
		Список каналов	Қажетсіз DVB-C арналарын өткізіп жібереді немесе DVB-C арналарын өндейді ( 36-6ет)
		Автонастройка	Берілген DVB-C арналарын автоматты түрде орнатады ( 33-6ет)

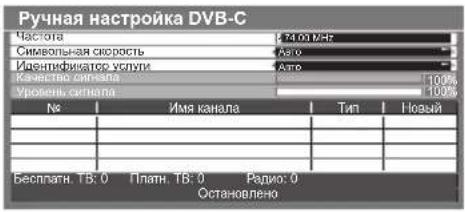

		Ручная настройка	DVB-C арналарын қолмен орнатады ( 37-6ет)
		Обновить список каналов	Параметрлерді сақтай отырып DVB-C арналар тізімін жаңартады ( 37-6ет)
		Сообщение о нов канале	Жаңа DVB-C арнасы табылғанда хабарландыру беру не бермеуді таңдайды [Выкл.] / [Вкл.] ( 37-6ет)
		Состояние сигнала	DVB-C сигнал күйін тексереді ( 37-6ет)
		Аттенюатор	Кедергіні болдырмау үшін автоматты түрде DVB-C сигналын азайтады [Выкл.] / [Вкл.] ( 37-6ет)
		Добавить ТВ-сигнал	Теледидар сигналын қосадыТеледидар алғаш рет пайдаланылған кезде [Автонастройка] ішінде баптау үшін барлық режимдерді өткізіп жібергенде бұл функция қол жетімді болады.Теледидарды алғаш рет пайдаланғанда, жұмыс істеу үшін “Автонастройка” әрекеттерін қараңыз ( 12, 13-6ет).
	Меню настройки DVB-T	Редактор Избранного	Тандаулы DVB-T арналарының тізімін жасайды ( 35-6ет)
		Список каналов	Қажетсіз DVB-T арналарын өткізіп жібереді немесе DVB-T арналарын өндейді ( 36-6ет)
		Автонастройка	Аймақта қабылданатын DVB-T арналарын автоматты түрде орнатады ( 34-6ет)
		Ручная настройка	DVB-T арналарын қолмен орнатады ( 37-6ет)

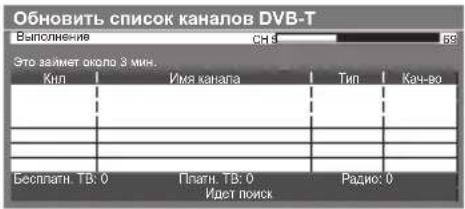

		Обновить список каналов	Параметрлерді сақтай отырып DVB-T арналар тізімін жаңартады ( 37-6ет)
		Сообщение о нов канале	Жаңа DVB-T арнасы табылғандахабарландыру беру не бермеуді таңдайды [Выкл.] / [Вкл.] ( 37-6ет)
		Состояние сигнала	DVB-T сигнал күйін тексереді ( 37-6ет)
		Добавить ТВ-сигнал	Теледидар сигналын қосадыТеледидар алғаш рет пайдаланылған кезде [Автонастройка] ішінде баптау үшін барлық режимдерді өткізіп жібергенде бул функция қол жетімді болады.Теледидарды алғаш рет пайдаланғанда, жұмыс істеу үшін “Автонастройка” әрекеттерін қараңыз ( 12, 13-6ет).
Мәзір	Элемент		Түзетулер / Конфигурациялары (баламалар)
Установки	Меню аналог. настройки	Список каналов	Қажетсіз аналогтық арналарды өткізіп жібереді немесе аналогтық арналарды өндейді ( 38-бет)
		Автонастройка	Аймақта қабылданатын аналогтық арналарды автоматты түрде орнатады ( 34-бет)
		Ручная настройка	Аналогтық арналарды қолмен орнатады ( 39-бет)
		Добавить ТВ-сигнал	Теледидар сигналын қосадыТеледидар алғаш рет пайдаланылған кезде [Автонастройка] ішінде баптау үшін барлық режимдерді өткізіп жібергенде бүл функция қол жетімді болады.Теледидарды алғаш рет пайдаланғанда, жұмыс істеу үшін “Автонастройка” әрекеттерін қараңыз ( 12, 13-бет).
	Язык	Язык меню	Дисплейге шығатын тілді өзгертеді
		Предпочтение Аудио 1 / 2	DVB мульти аудиоға арналған бірінші және екінші қалаулы тілдерді тандайды (таратушыға байланысты)
		Предпочт. Субтитры 1 / 2	DVB субтитрлері үшін бірінші және екінші таңдаулы тілдерді тандайды (таратушыға байланысты)Субтитрлерді көрсету үшін ➤ ( 15-бет)
		Предпочтение Телетекст	DVB телемәтін қызметі үшін қалаулы тілдерді тандайды (таратушыға байланысты)
	Настройки экрана	Предпочт. Тип Субтитров	Тандаулы субтитр түрін таңдайды [Стандарт] / [Для слабослышащих][Для слабослышащих] DVB субтитрлерін түсінуге және пайдалануға көмектеседі (таратушыға байланысты).[Предпочт. Субтитры 1 / 2] [Язык] ішінде басымдылық беріледі.
		Телетекст	Телемәтінді көрсету режимі [TOP (FLOF)] / [Список] ( 20-бет)
		Язык телетекста	Телемәтін тілін таңдайды [Запад] / [Восток 1] / [Восток 2][Запад] : Ағылшын, француз, неміс, грек, итальян, испан, швед, түрік т.б.[Восток 1] : Чех, ағылшын, эстон, латыш, румын, орыс, украин, т.б.[Восток 2] : Чех, венгр, латыш, поляк, румын, т.б.
		Гид по умолчанию	GUIDE түймесі басылғанда әдепкі төпедидар нұсқаушысының түрін тандайды [ТВ Гид] / [Список каналов][ТВ Гид] :Электрондық бағдарлама нұсқаулығы (EPG) қол жетімді.ЕРГ пайдалану үшін ➤ ( 18-бет)[Список каналов] :EPG қол жетімді емес және оның орнына арналар тізімі шықпайды.

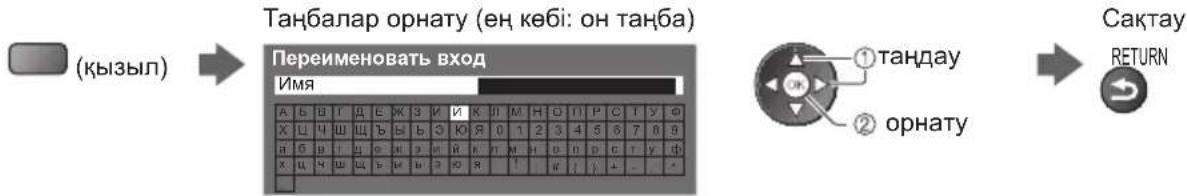

		Метки входа	Әрбір кіріс терминалын белгілейді немесе өткізіп жібереді ( 41-бет)
		Тайм-аут баннера	Ақпараттық баннердің экранда қанша уақыт ( 15-бет) сақталатындығын орнатады[нет отображения] / [1] / [2] / [3] / [4] / [5] / [6] / [7] / [8] / [9] / [10] (секунд)
		Таймер игры	Ойын режимін пайдалана отырып, әрбір 30 минут сайын өткен уақыттың үздіксіз жазбасын көрсету үшін [Вкл.] куйне орнату [Выкл.] / [Вкл.]● Бүл функция [Игра] параметрі [Режим просмотра] ішінде таңдалғанда қол жетімді болады ➤ ( 26-бет)
		Режим Радио	Радио арнасы таңдалған кезде экранды автоматты түрде өшіру үшін таймерді орнатады [Выкл.] / [5] / [10] / [15] / [20] (секунд)Экран өшірілген кезде де дыбыс қосулы болады.Экранды қосу үшін Дауыс қаттылығы жоғары / төмен және Дыбысты өшіру түймелерінен басқа түймелерді басыңыз.Бүл функция радио арнасын тындау кезінде куат тұтынуды үнемдеуге тиімді.
Установки	Обычный интерфейс		Кодталған арнаны көру үшін қамтуды қолданады (42-бет)
	Системное меню	Начальные установки	Мысалы, басқа үйге көшкенде барлық параметрлерді қайта орнатады (43-бет)

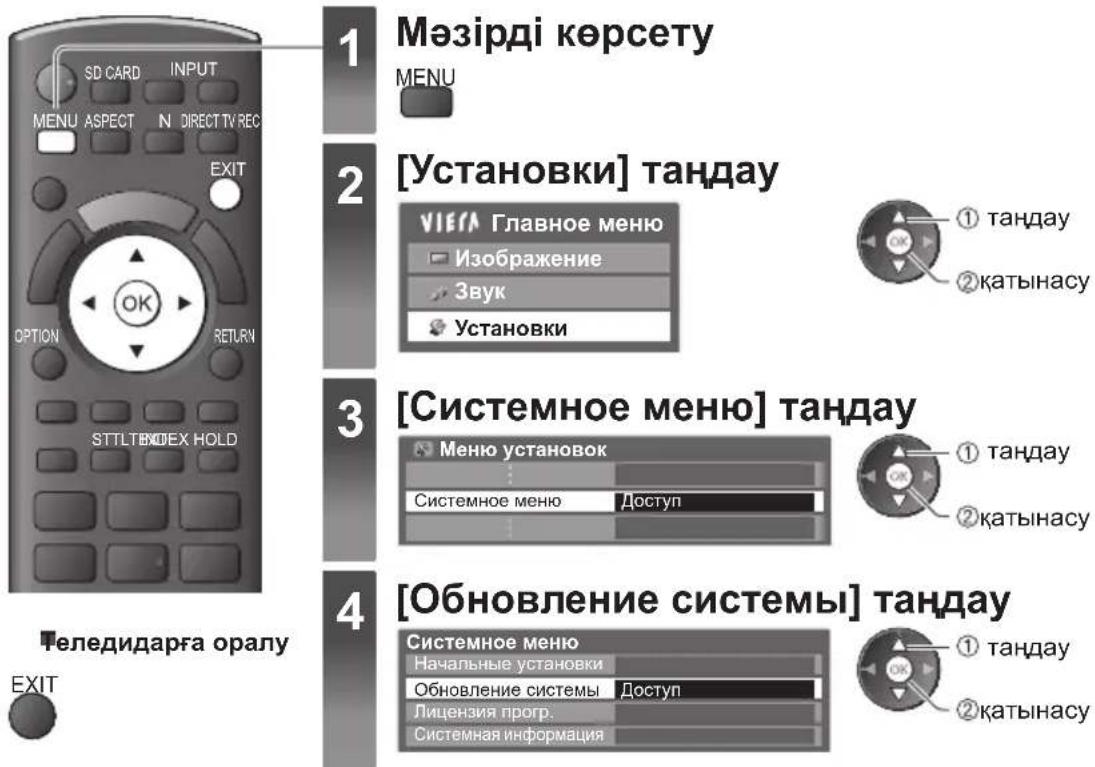

		Обновление системы	Жаңа бағдарламалық жасақтаманы теледидарға жүктейді (44-бет)
		Лицензия прогр.	Бағдарламалық құралдың лицензиялық ақпаратын көрсетеді
		Системная информация	Бұл теледидардың жүйелік ақпаратын көрсетеді
	Другие настройки	Включение по выбору	Теледидар қосылған кезде кірісті автоматты түрде таңдайды [TV] / [AV] Теледидар тюнерінен сурет көру үшін [TV] күйіне орнатыңыз. AV1 немесе HDMI1 терминалына қосылып түрган сыртқы құралдан кірісті қара үшін [AV] қызметіне бейімдеңіз, ягни жоғарғы шаршыға бейімдеңіз.● Қуат көзіне қосқанда автоматты түрде қосылу үшін сыртқы жабдық қосылған болуы және бақылау сигналын жіберіп тұруы тиіс.
		Авто Режим ожидания	Таңдалған уақыт ішінде ешқандай әрекет жасалмаған жағдайда теледидардың автоматты түрде күту режиміне әтетін уақытын белгілейді [Выкл.] / [2] / [4] (часа)● Қосылған жабдықпен автоматты кіріс қосу бұл функцияға ықпал етеді және уақыт санау бақтапқы мәніне келтіріледі.● Хабарландыру күту режиміне әтудің алдында 3 минут бұрын шығады.
		Энергосохр.	Электр куатын пайдалануды азайту үшін суреттің жарықтығын азайтады [Выкл.] / [Вкл.]
		Часовой пояс	Уақыт деректерін түзетеді● Уақыт деректері GMT негізінде түзетіледі.● Уақытты аймағыңызға сәйкес автоматты түрде реттеу үшін [Авто] күйіне орнатыңыз.

• Медиа ойнатқышы режимінде басқа мәзір көрсетіледі. (45-52-бет)
• Тек қатынаулы элементтер таңдалады.

"Меню установок" мәзірінен қайта баптау

Аймақта қабылданатын арналарды автоматты түрде қайта баптау.

• Бұл функция арнаны баптау әлдеқашан орындалған кезде қол жетімді. • Таңдалған режим ғана қайта бапталады.
• Алдыңғы баптау параметрлерінің барлығы өшіріледі.
• Егер "Блокировка от детей" PIN коды орнатылған болса (40-бет), PIN коды қажет. • Егер баптау толық аяқталмаса → [Ручная настройка] (37, 39-бет)

DVB-C арналары

Теледидарға оралу

EXIT

Автонастройки параметрі үшін теледидардың бүйіріндегі тақтадағы түймелерді пайдаланыңыз (9-бет)

1 [Автонастройка] көрінгенше қайталап басыңыз

2 Кірініз: [Автонастройка] TV

3 Іздеу режимін және сканерлеу режимін орнатыңыз

(элементті таңдау)

TV (орнату)

AV (сақтау)

4 Іске қосыңыз: [Автонастройка]

- Теледидарға оралу

1

DVB-C таңдаңыз

→ (14-бет)

TV

2

Мәзірді көрсету

MENU

3

[Установки] таңдау

"Автонастройка" параметрлерін орнату

• [Режим сканирования] [Полный] : бүкіл жиілік диапазонын сканерлейді [Быстрый] : еліңіздегі сәйкес жиілікті сканерлейді - Әдетте [Частота], [Символьная скорость] және [Сетевой ID] параметрлерін [Авто] күйіне орнатыңыз. Егер [Авто] көрсетілмесе немесе қажет болса, кабельдік телевизия қызметтерін көрсетуші көрсеткен [Частота], [Символьная скорость] және [Сетевой ID] параметрлерін сандық түймелер арқылы енгізіңіз.

7

"Автонастройка" параметрін іске қосу (Параметрлер автоматты түрде орнатылады)

Әрекет аяқталған кезде ең төменде орналасқан арна көрсетіледі.

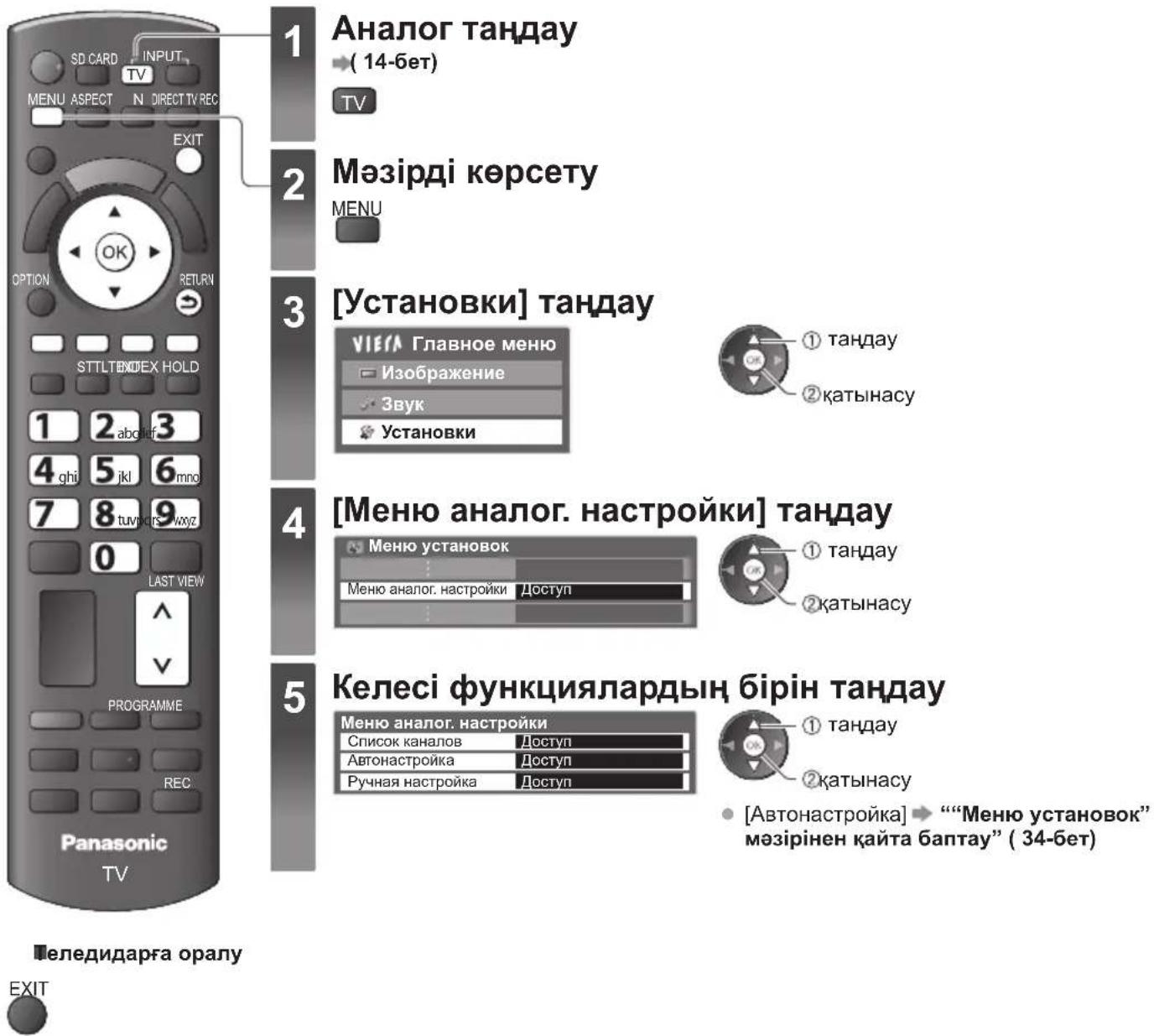

1

DVB-T немесе аналог таңдау

(14-6et)

TV

2

Мәзірді көрсету

MENU

3

[Установки] таңдау

- Көрсетілген элемент таңдалған режимге байланысты болады.

5

[Автонастройка] таңдаңыз

Мысал:

(Параметрлер автоматты түрде орнатылады)

DVB-T :

EXIT

Автонастройка параметрі үшін теледидардың бүйіріндегі тақтадағы түймелерді пайдаланыңыз (9-бет)

1 [Автонастройка] көрінгенше қайталап басыңыз

2 Кіріңіз: [Автонастройка]

3 Іске қосыңыз: [Автонастройка]

Автонастройка DVB-T

- Арна және тіл параметрлері теледидарға қосылған Q-Link немесе VIERA Link үйлесімді жабдығына жүктеледі.

Әрекет аяқталған кезде ең төменде орналасқан арна көрсетіледі.

Арналарды баптау және өңдеу (DVB)

Арналарды қайта баптауға немесе таңдаулы арналар тізімін жасауға, қажетсіз арналарды өткізіп жіберуге т.б. болады.

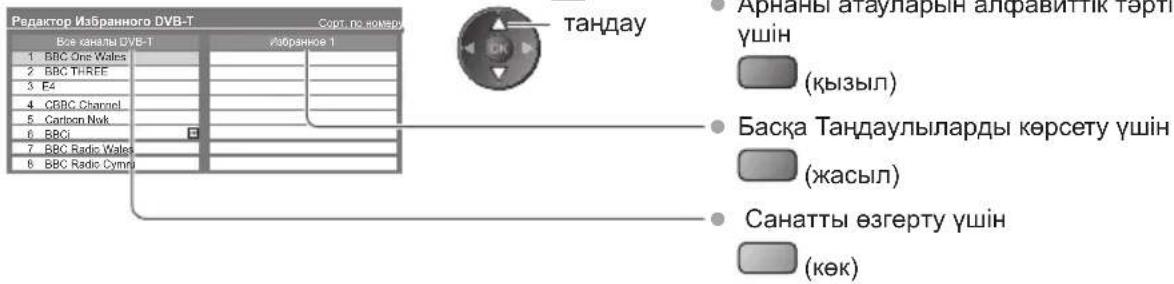

Таңдаулы DVB арналарын тізімде көрсету [Редактор Избранного]

Түрлі таратушылар ұсынатын таңдаулы арналар тізімін жасаңыз (4-ке дейін: [Избранное]1 - 4). DVB Таңдаулылар тізімдері ақпараттық баннердегі "Санат" (15-бет) және теледидар нұсқаушыны экрандын (18-бет) арқылы қол жетімді болады.

1 Тізімде көрсету үшін арнаны таңдаңыз (→: Шифрланған арна)

2 Оны Таңдаулылар тізіміне қосу

- Бір мезгілде тізімге үздіксіз арналар блогын қосу үшін

■ Таңдаулылар тізімін өңдеу үшін

Курсор Таңдаулылар өрісінде тұрған кезде өңдеу үшін

• Арнаны жылжыту үшін

• Арнаны жою үшін

• Барлық арналарды жою үшін

• Таңдаулыларды атау үшін

"Сандық түймешіктерге арналған таңбалар кестесі" (66-бет)

3 Сақтау

Қажетсіз DVB арналарын өткізіп жіберу, DVB арналарын өңдеу [Список каналов]

Қажетсіз DVB арналарын жасыруға болады.

Жасырын арналар осы функциядан басқа жерде көрсетілмейді. Қалаусыз арналарды өткізу үшін осы функцияны пайдаланыңыз.

Арнаны және көрсетуді / жасыруды таңдаңыз

① таңдау

- Барлық арналарды көрсету үшін

(сары)

■ Арналар тізімін іріктеу

- Арна атауларын алфавиттік тәртіппен сұрыптау үшін

• Санатты өзгерту үшін

■ Арналарды өңдеу үшін

Сондай-ақ, әр арнаны "Список каналов" тізімінен өңдеуге болады.

• Арнаның орнын жылжыту үшін

Арнаның орны

DVB арналарын қайта баптау үшін әдетте [Автонастройка] немесе [Обновить список каналов] параметрін пайдаланыңыз.

Егер баптау толығымен бітпесе немесе антенна бағытын түзету үшін осы функцияны пайдаланыңыз.

- Барлық табылған арналар Арналар тізіміне қосылады.

DVB-C:

1 Жиілікті енгізу

- Әдетте [Символьная скорость] және [Идентификатор услуги] параметрлерін [Авто] күйіне орнатыңыз.

2 Іздеу

DVB-T:

1 Жиілікті әрбір арна үшін реттеу

- [Качество сигнала] параметрінің ең жоғары шегін орнатыңыз.

2 Іздеу

Жаңа арналар қосуыңызға, алып тасталған арналарды жоюыңызға, арналар атауын жаңартуыңызға және Арналар тізіміне автоматты түрде орналастыруыңызға болады.

• Арналар тізімі жаңарады, [Редактор Избранного], [Список каналов], [Блокировка от детей], т.б. параметрлері сақталады.
• Сигнал күйіне байланысты, жаңалау қызметі дұрыс жұмыс істемеуі мүмкін.

Хабарландыруды көрсету [Сообщение о нов канале]

Жаңа DVB арнасы табылғанда хабарландыру беру не бермеуді таңдайды. [Выкл.] / [Вкл.]

Арнаны таңдайды және DVB сигналының күйін тексереді.

Жақсы сигнал күші DVB қабылдауға арналған сәйкес сигнал көрсеткіші емес.

Сигнал сапасының көрсеткішін келесідей пайдаланыңыз:

• Арнаны өзгерту үшін

• Жасыл жолақ → Жақсы • Сары жолақ → Әлсіз • Қызыл жолақ → Нашар (Жердегі антеннаны немесе кабельді тексеріңіз)

Бұл бағаналар таңдалған арнаның ең көп деген сигнал шамасын көрсетеді.

DVB-C сигналын азайту [Аттенюатор]

Егер DVB-C сигналы тым күшті болса, кедергі пайда болуы мүмкін. Мұндай жағдайда сигналды автоматты түрде азайту үшін [Вкл.] күйіне орнатыңыз.

- Бұл функция тек DVB-C сигналы үшін қол жетімді.

Арналарды баптау мен өңдеу (Аналогтық)

Арналарды қайта баптауға, қалаусыз арналарды өткізуге, арналарды өңдеуге болады және т.б.

Қалаусыз аналогтық арналарды өткізіп жіберу, аналогтық арналарды өңдеу [Список каналов]

Қалаусыз аналогтық арналарды жасыруға болады.

Жасырын арналар осы функциядан басқа жерде көрсетілмейді. Қалаусыз арналарды өткізу үшін осы функцияны пайдаланыңыз.

Арнаны және көрсетуді / жасыруды таңдаңыз

① таңдау

- Барлық арналарды көрсету үшін

(сары)

[Показать]

[Скрыть] (өткізу)

■ Арналарды өндеу үшін

Сондай-ақ, әр арнаны "Список каналов" тізімінен өндеуге болады.

• Әр арнаны қайта күйге келтіру үшін ([Ручная настройка])

(қызыл)

(төменде қараңыз)

• Арнаның орнын жылжыту үшін

• Арнаның атын өзгерту үшін

Ескертпе

- Егер VCR тек RF ток сымымен жалғанған болса, [VCR] мәзірін өндеңіз.

Жеке бағдарламаның баптауына кішкене реттеу жасау үшін пайдаланыңыз (ауа-райына байланысты және т.б.)

[Ручная настройка]

Автоматты орнатудан кейін аналогтық арнаны қолмен орнатыңыз.

• [Система звука] және [Система цвета] бейімдеңіз және мына қызметті орындаңыз. [Система цвета] [Авто] қалыпты орнатылады. - Егер VCR тек RF шнурымен жалғанған болса, арна қалпын [0] қалпына қойыңыз.

Нақты арналарды / AV кіріс ұяларын құлыптауыңызға және оларды кім қарайтынын басқаруыңызға болады. Құлыпталған арна / кіріс таңдалғанда хабарлама көрсетіледі; PIN нөмірін енгізу арқылы оны қарауға болады.

Арнаның аудиториясын басқару [Балалардан қорғау]

1 PIN кодын енгізу (4 таңба)

• Алғаш орнатқанда PIN кодын екі рет енгізіңіз. PIN коды ұмытылатын жағдайлар үшін оны жазып қойыңыз.

Күшін жою үшін Құлыпталған арна / кірісті таңдаңыз

: Арна / кіріс құлыпталған кезде көрсетіледі

- Арна атауларын алфавиттік тәртіппен сұрыптау үшін

• Барлық құлыптарды болдырмау үшін

• Барлығын құлыптау үшін

- Келесі кірістің үстіне бірден өту үшін

■ PIN кодын өзгерту

1. [PIN кодын өзгерту] таңдаңыз

2. Жаңа PIN кодын екі рет енгізу

Ескертпе

[Бастапқы параметрлер] (43-бет) орнатылғанда PIN код пен барлық параметрлер өшіріледі.

Кіріс белгілері

Кіріс режимін оңай анықтау және таңдау үшін, ешбір жабдыққа жалғанбаған әр кіріс режимін немесе өткізу ұясын белгілеуіңізге болады.

• Кіріс режимін таңдау үшін → (22-бет)

Теледидарға оралу EXIT

1 Мәзірді көрсету

MENU

2 [Параметрлер] таңдау

Орнатылған жапсырмалар [Кірісті таңдау] мәзірінде (22-бет), [ТВ таңдау] мәзірінде (14-бет) немесе баннерде көрсетіледі.

- Егер [Өткізіп жіберу] пәрмені таңдалса, режимді таңдай алмайсыз.

Әр кіріс режиміне қалаған атауды бере аласыз.

2 Таңбалар орнату (ең көбі: он таңба)

- Сандық түймелерді пайдалану → "Сандық түймешіктерге арналған таңбалар кестесі" (66-бет)

Әдеттегі интерфейс модулі мәзірі Әдеттегі интерфейс (СІ) модульдеріндегі бағдарламалық жасақтамаға кіру мүмкіндігін береді.

• Бұл функция кейбір елдерде немесе аймақтарда қолжетімді болмауы мүмкін. • Бейне және дыбыс сигналдары таратушыға немесе қызметтерге байланысты шықпауы мүмкін. СІ модулі кейбір қызметтерді пайдалануға мүмкіндік берсе де, бұл теледидарда барлық қызметтердің ұсынылуына кепілдік берілмейді (мысалы, ақылы телевизия).

Тек қана таратушы мақұлдаған СІ модулін ғана пайдаланыңыз.

Қосымша ақпарат алу үшін және қызметтер талаптарын білу үшін жергілікті Panasonic делдалымен хабарласыңыз.

Сактаныңыз

• СІ модулін енгізгенде немесе алып тастағанда желілік қуатты қосу/өшіру қосқышын өшіріңіз.
• Егер көру картасы және картаны оқу құралы жинақ ретінде жеткізілетін болса, алдымен картаны оқу құралын, кейін көру картасын картаны оқу құралына енгізіңіз. • Модульді дұрыс бағытта енгізіңіз.

Теледидар бүйірі

• Экранға шығатын мүмкіндіктер таңдалған СІ модулінің құрамына байланысты болады.
• Қалыпты кодталған арналар пайда болады. Экрандағы нұсқаулықты орындаңыз. Егер кодталған арна шықпаса, төмендегіні орындаңыз. Егжей-тегжейлі мәліметтер үшін СІ модулінің нұсқаулығын қараңыз немесе таратушыдан сұраңыз.

Экрандағы нұсқаулықты орындау

Мысал:

• Таңдаңыз, жүру

- Таңба :

• Боялған белгілер

Түсті түйме

Экрандық әрекеттер нұсқаулығы қашықтан басқару құрылғысының түймелеріне сәйкес келмеуі мүмкін.

Жіберілу Күйінде

Теледидарды бастапқы қалпына қайтарады, яғни ешбір арна бапталмаған жағдайға. Барлық параметрлер ысырылады (арналар, кескін, дыбыс параметрлері және т.б.).

- Тек теледидар арналарын қайта баптау үшін, мысалы көшкеннен кейін

“”Меню установок” мәзірінен қайта баптау” ( 33, 34-бет)

1

Мәзірді көрсету

MENU

2

[Установки] таңдау

① таңдау

② қатынасу

3

Параметрлерді қалпына келтіру [Начальные установки]

1 Хабарламаны қараңыз да, бастатыңыз

2 Экрандағы нұсқауларды орындаңыз

• [Автонастройка] функциясы қуат қосқышы «Қосулы» күйіне келесі кезде келгенде автоматты түрде іске қосылады. (12-бет)

Теледидар бағдарламалық жасақтамасын жаңарту

Бағдарламалық жасақтаманың жаңа нұсқасы теледидардың өнімділігі мен жұмыс істеуін жақсарту үшін қотаруға оқтын-оқтын қол жетімді болуы мүмкін.

Егер жаңарту қол жетімді болған жағдайда, арнада жаңарту ақпараты болған кезде хабарландыру тақтасы шығады.

• Қотару үшін

• Қотармауды таңдасаңыз

Кез келген жаңа бағдарламалық жасақтаманы автоматты түрде немесе қолмен жаңартуға болады.

Теледидардың бағдарламалық жасақтама жүйесін жаңарту [Обновление системы]

■ Автоматты түрде жаңарту

• Орнатылған сайын қандай да бір бағдарламалық жасақтама қол жетімді болған сайын теледидар автоматты түрде күту режимінде іздеу жүргізіп, жаңартуды қотарады.
• Автоматты жаңарту келесі талаптарға сәйкес орындалады: • Күту режимі (Теледидар қашықтан басқару құрылғысымен өшіріледі) • Тікелей теледидар жазғыш құралы іске қосылмайды.

Егер жүйені жаңарту орындалып жатса, бағдарламалық жасақтама жаңартылады (бұл теледидар функцияларын өзгертуі мүмкін). Егер олай жасағыңыз келмесе, [Автопоиск обновл. при ожидании] қызметін [Выкл.] қызметіне бейімдеңіз.

■ Дереу жаңарту

2 Жаңартуларды іздейді (бірнеше минут) және егер болса, сәйкес хабарды көрсетеді

3 Жүктеу

Ескертпе

• Көшіру 60 минутқа жуық уақыт алуы мүмкін.
• Бағдарламалық жасақтаманы көшіру және жаңарту кезінде теледидарды ӨШІРМЕҢІЗ. Хабар алдын ала хабарландыру беруі мүмкін. Бұл жағдайда кесте ақпараты (жаңа нұсқаны пайдалануға болатын күн) шығады. Жаңарту үшін сақтау орнатуыңызға болады. Теледидар өшірулі болған кезде жаңарту іске қосылмайды.

Медиа ойнатқышты пайдалану

Медиа ойнатқыш SD картасына жазылған фотосуреттерді, бейнелерді тамашалауға немесе әуен тыңдауға мүмкіндік береді. VIERA IMAGE VIEWER — жай ғана SD картасын ұяшыққа енгізу арқылы теледидар экранында SD картасында жазылған фотолар мен бейнелерді оңай көруге арналған функция.

Фото режимі: Сандық камералар түсірген фотолар көрсетіледі.

Бейне режимі: Сандық бейнекамералар түсірген бейнефильмдер ойнатылады.

Жұмыс барысында аудио сигналдар AV1 және DIGITAL AUDIO OUT терминалдарынан шығады. Бірақ бейне сигналдары шықпайды. Егер [Выход AV1] терминалы "Меню установок" мәзіріндегі [Монитор] ішіне орнатылса, AV1 терминалы аудио сигналын шығарады (29-бет). - [Дата] жазу құралының жазбаны жасаған күнін көрсетеді. Жазылған күні көрсетілмеген файл “**/**/****” түрінде беріледі. - Пайдаланылатын жазу құрылғысына байланысты сурет теледидарда дұрыс көрсетілмеуі мүмкін. - Көптеген файлдар мен қалталар болған жағдайда көрсету біраз уақыт алуы мүмкін. - Ішінара бүлінген файлдар төмен ажыратымдылықпен көрсетілуі мүмкін. - Қалта атаулары мен файл атаулары пайдаланылған сандық камера немесе сандық бейнекамера арқылы әр түрлі болуы мүмкін.

SD картасын енгізу немесе алу үшін

• SD картасы мен қолданылатын файл пішімі туралы ақпарат алу үшін → (65-бет)

Медиа ойнатқышты іске қосу

1

SD картасын ТД-ға енгізіңіз

(жоғарыдан қараңыз)

Медиа ойнатқышты іске қосу

Медиа ойнатқыш

- Келесі түймелерді басу арқылы да мүмкін.

SD CARD

AV

- VIERA TOOLS көмегімен әр режимге тікелей қол жеткізуге болады.

"VIERA TOOLS функциясын пайдалану жолы" (24-бет)

Фото режимі

Фото режимі SD картасындағы барлық “.jpg” кеңейтіміндегі файлдарды оқиды.

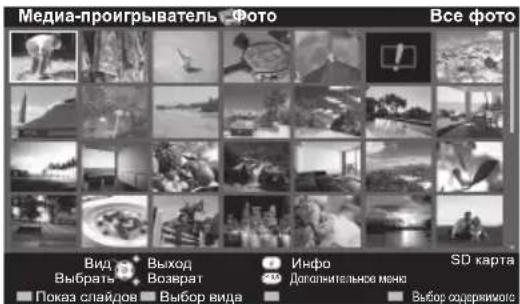

SD картасындағы барлық суреттердің шағын кескіні көрсетіледі.

Мысал: Шағын кескін - [Барлық фото]

Фондық музыканы өзгерту үшін → “Фотосурет орнатулары” (47-бет) Таңдалған фотоның ақпаратын көрсету үшін

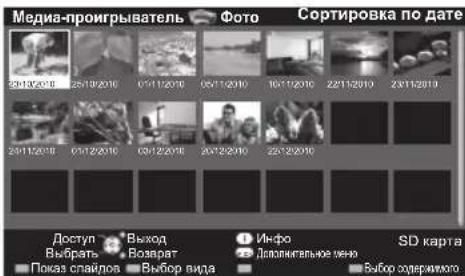

■ Қалта, жазылған күні немесе жазылған айы бойынша сұрыптау

1 Көріністі таңдауды көрсетіңіз

(жасыл)

2 Сұрыптау түрін таңдаңыз

Қалта бойынша топталған шағын суреттерді көрсетеді - Қалтада жоқ файлдар "/" атаулы қалтаға жиналады.

Бір күнге сәйкес топталған шағын суреттерді көрсетеді Жазылған күні берілмеген фотолар тобы [Белгісіз] деп көрсетіледі.

Бір айға сәйкес топталған шағын суреттерді көрсетеді Жазылған күні берілмеген фотолар тобы [Белгісіз] деп көрсетіледі.

3 Таңдалған топтың шағын кескінін көрсету үшін сұрыпталған топтардың бірін таңдаңыз

- Барлық фотоның шағын кескініне оралу үшін

Бөлектелген топ ақпаратын көрсету үшін

[Бір-бірден] - Бір мезгілде біреуден көрсетіледі.

Көрілетін суреттердің шағын кескіндерінен файлды таңдап алыңыз

Мысал:

- Пайдалану нұсқаулығын көрсету / жасыру үшін

- Шағын кескінге оралу RETURN

Жеке көріністі іске қосу үшін

Алдыңғы фотоға өту

Слайдшоу

Келесі фотоға өту

Тоқтату

(шағын кескінге оралу)

90°-қа бұру үшін

(κθκ)

[Показ слайдов] - Слайдшоу барлық фотосуреттер осы шағын кескін аралығында қаралғанда аяқталады.

1 Бірінші рет көру үшін фотолардың шағын кескінінен файлды таңдаңыз

2 Слайдшоуды бастау

(қызыл)

- Пайдалану нұсқаулығын көрсету / жасыру үшін

• Шағын кескінге оралу RETURN

Фотосурет орнатулары

Фото режиміне параметрлерді орнатыңыз.

1 Таңдау мәзірін көрсету

ОПЦИЯ

3 Элементтерді таңдау және орнату

② қатынасу [Фондық музыка]

Ескертпе

• Сурет сапасы слайдшоу параметрлеріне байланысты нашар болуы мүмкін.
• Сурет параметрлері слайдшоу параметрлеріне байланысты жұмыс істемеуі мүмкін.

Мазір	Элемент	Түзетулер / Конфигурациялары (баламалар)
Настр. показа слайдов	Рамка	Слайдшоудың жақтау түрін таңдайды [Выкл.] / [Мульти] / [Коллаж][Мульти] : 9 фотосурет кезегімен бір уақытта көрсетіледі.[Коллаж] : Фото кездейсок түрде және кездейсок аумакта көрсетіледі.
	Цветовой эффект	Жеке көрініс пен Слайдшоудағы фотолардың түсті әсерлерін таңдайды[Выкл.] / [Сепия] / [Оттенки серого]
	Эффект смены слайдов	Слайдшоу кезіндегі фотоларды ауыстырып қосуға арналған өту әсерін таңдайды [Выкл.] / [Затухание] / [Переход] / [Растворение] / [Движение] / [Случайный выбор][Затухание] : Келесі фото біртіндеп көмескіленеді.[Переход] : Келесі фотоға өтіп, ол сол жақтан шығады.[Растворение] : Кедесі фотоға кешкенде алдыңғы фото жоғалып кетеді.[Движение] : Әр фото үлкейту, кішірейту, жоғары және темен қозғалту әсерімен көрсетіледі.[Случайный выбор] : Әрбір өту кездейсок түрде таңдалады.Бул функция [Рамка] режимі [Выкл.] күйіне қойылғанда қол жетімді болады.
	Режим экрана	Жеке көрініс және слайдшоуда үлкейтілген немесе қалыпты көріністі таңдайды [Нормальный] / [Увеличение]Бул функция [Рамка] режимі [Коллаж] күйіне қойылғанда қол жетімсіз болады.Бул функция [Эффект смены слайдов] режимі [Движение] күйіне қойылғанда қол жетімсіз болады.Фотосурет мөлшеріне байланысты экранды толтыра үлкейтілмеуі мүмкін, ол дегеніңіз портрет түріндегі бейне.
	Серийное воспроизв.	Ағынды фотоларды жылдам слайдшоу режимінде көрсетуді таңдайды[Выкл.] / [Вкл.]Бул функция [Эффект смены слайдов] режимі [Движение] күйіне қойылғанда қол жетімсіз болады.
	Интервал	Слайдшоу аралығын таңдайды[5] / [10] / [15] / [30] / [60] / [90] / [120] (секунд)Бул функция [Эффект смены слайдов] режимі [Движение] күйіне қойылғанда қол жетімсіз болады.
	Повтор	Слайдшоуды қайталау [Выкл.] / [Вкл.]
	Фоновая музыка	Фото режимі кезінде ойналатын сазды таңдайды[Выкл.] / [Тип1] / [Тип2] / [Тип3] / [Пользователь] / [Авто][Тип1], [Тип2] және [Тип3] осы теледидарда орнатылған бекітілген музыка болып табылады.[Пользователь] : SD Қартасындағы өзіңіз тіркеген саз дерегі қайта ойналады.Сазды тіркеу үшін1. Саз файлын таңданызSD Қарта күйіне байланысты қалаулы сазды тапқанша папкаларды таңдай беріңіз.1. таңдау [ЗХЗА]2. қатынасуЕгер музыка тіркелмесе немесе тіркелген сазы бар SD Қартасы алынып тасталған болса, ешбір дыбыс шығарылмайды.[Авто] : SD қартасының тубірлік қалтасында сақталған музыка деректерін кездейсок өйнатылады.Егер ешбір музыкалық деректер қолжетімді болмаса, ешқандай дыбыс шықпайды.

Мазмұнды өзгерту

Шағын кескіннен Медиа ойнатқыштың басқа режиміне ауысуыңызға болады.

1 Шағын кескін көрсетілуі кезінде мазмұнды таңдауын көрсету

(κθκ)

2 Мазмұнды таңдаңыз

Video режимі SD-Video (MPEG2) және AVCHD файл форматтарын қолдайды.

SD картасындағы барлық видео атауларының шағын кескіні көрсетіледі.

Мысал: Шағын кескін - [Просмотр заголовков]

Алдын ала қарау қолданылатын жағдайда тақырып бөлектелген кезде алдын ала қарау іске қосылады.

• Алдын ала көруді өшіру

«Бейне параметрлері» (50-бет)

- Бөлектелген тақырып ақпаратын көрсету үшін

Файл пішімі

Жазу

Сапар1

Күні мен уақыты

19/02/2010 11:21

Көріністер саны

Ұзақтығы

00сағ15мин39с

Тақырып нөмірі / Жалпы тақырып саны

: Қате көрсету

: Файл пішімі қолдау көрсетілмейді.

- Атау көрінісін қарау

Тақырыпты таңдау

Мысал: Шағын кескін - [Көріністі қарау]

Алдын ала қарау қолданылатын жағдайда көрініс бөлектелген кезде алдын ала қарау іске қосылады.

• Алдын ала көруді өшіру

«Бейне параметрлері» (50-бет)

- Бөлектелген көріністің ақпаратын көрсету үшін

Файл пішімі

Көріністер саны / Жалпы көріністер саны

■ Тақырып көрінісінен ойнату

Таңдалған тақырыпты ойнату іске қосылады.

- Ойнатуды қайталау үшін → «Бейне параметрлері» (50-бет)

1 Атауды таңдаңыз

2 Ойнатуды таңдаңыз

(қызыл)

■ Теледидарға оралу

■ Алдыңғы экранға оралу

RETURN

Ескертпе

- Тақырыптар мен көріністер құрылымы пайдаланылған сандық бейне камераға байланысты әр түрлі болуы мүмкін.

■ Атаудағы таңдалған көріністен ойнату

Ойнату таңдалған көріністен бастап тақырыптың аяғына дейін ойнатылады.

- Ойнатуды қайталау үшін → "Настройка видео" (50-бет)

1 Атауды таңдаңыз

2 Көріністі таңдау

3 Ойнатуды таңдаңыз

(ҚЫЗЫЛ)

■ Ойнату кезіндегі басқару әдістері

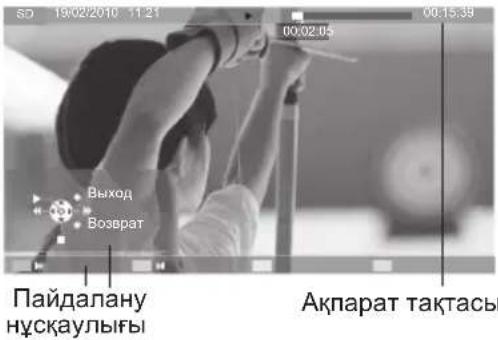

Мысал: Ойнату

- Пайдалану нұсқаулығын және ақпарат тақтасын көрсету / жасыру үшін

- Ойнатуды басқару үшін

Уақытша тоқтату / Ойнату Жылдам алға айналдыру Тоқтату

• Кырын өзгерту

- Алдыңғы көрініске өту

(ҚЫЗЫЛ)

Келесі көрініске өту

(жасыл)

- Шағын кескінге оралу RETURN

Келесі түймелерді пайдалана аласыз. Қашықтан басқарудың кодын "73" деп орнату (23-бет)

■ Мазмұнын өзгерту → "Мазмұнды өзгерту" (49-бет)

Бейне параметрлері

Бейне режиміне параметрлерді орнатыңыз.

1 Шағын кескін көрінісінде таңдау мәзірін көрсету

OPTION

2 [Бейне параметрлері] таңдаңыз

3 Элементтерді таңдау және орнату

Мәзір	Элемент	Түзетулер / Конфигурациялары (баламалар)
	Пред. просмотр видео	Шағын кескін экранындағы тақырыпты немесе көріністі алдын ала қарауды іске қосуды орнатады [Выкл.] / [Вкл.]● Шағын кескін экранында кескін бір сәтке көрсетілмеуі мүмкін. Мұны шешу үшін алдын ала қарауды [Выкл.] мәніне қойыңыз.
	Повтор	Ойнатуды тақырып ішінде қайталау [Выкл.] / [Вкл.]

Қазіргі күйін растаңыз немесе өзгертіңіз

Мазмұнның қазіргі күйін растауға немесе өзгертуге болады.

- Мәзір бөлшектері мен таңдаулары мазмұнға байланысты әр түрлі болады.

1 Ойнату кезінде мәзірді таңдауларын көрсету

OPTION

2 [Настройка видео] таңдаңыз

3 Элементтерді таңдау және орнату

Мәзір	Элемент	Түзетулер / Конфигурациялары (баламалар)
Настроїка видео	Мульти аудио	Дыбыстық жолдар тандау мүмкіндігін береді (қол жетімді болса)● Дыбысты өзгерту бірнеше секунд алуы мүмкін.
	Изменение формата	[Аспект 1] : Мазмұнның толық экранын көрсетеді[Аспект 2] : Мазмұнның шаршысын көрсетеді[Обычный] : Мазмұнды түп нұсқа мөлшерінде көрсетеді● Қырын ASPECT түймесін тандау арқылы өзгертуге болады.● Мазмұнға байланысты қырын өзгерту жұмыс істемеуі мүмкін.

Аудио шығыс параметрлері

DIGITAL AUDIO OUT терминалына қосылған күшейткіш арқылы көп арналы дыбысты тыңдай аласыз.

- Ағымдағы дыбыстық күйді растау немесе өзгерту үшін

"Қазіргі күйін растаңыз немесе өзгертіңіз" (50-бет)

1 Мәзірді көрсету

MENU

2 [Звук] таңдаңыз

Мөзір	Элемент	Түзетулер / Конфигурациялары (баламалар)
ЗБУК	Выбор SPDIF	SPDIF Стандартты аудио тасымалдау файлы пішіміСандық дыбыс шығыс сигналы үшін DIGITAL AUDIO OUT терминалынан бастапқы параметрді таңдайды [Авто] / [PCM][Авто] : Dolby Digital шығысы - Dolby Digital Bitstream сияқты шығыс. MPEG шығысы - PCM сияқты шығыс.[PCM] : Сандық шығыс сигналы PCM модуляциясына бекітілген.

Музыка режимі

Музыка режимі МР3 және ААС файл пішімдерін қолдайды.

SD картасындағы музыка папкаларының кіші кескіні көрсетіледі.

Мысал: Кіші кескін - [Папкалар бойынша]

- Бөлектелген папка ақпаратын көрсету үшін

■ Папка көрінісінен ойнату

Тандалған папкадағы файлдар қайта ойнатылады.

1. Папканы таңдаңыз

2. Ойнатуды таңдаңыз

(ҚЫЗЫЛ)

■ Теледидарға оралу

■ Алдыңғы экранға оралу

RETURN

■ Файл көрінісінен ойнату

Тандалған файл ойнатылады.

Мысал: Кіші кескін - Файл көру

• Бөлектелген файлдың ақпаратын көрсету үшін

■ Ойнату кезіндегі басқару әдістері

Мысал: Ойнату

Пайдалану нұсқаулығы

- Пайдалану нұсқаулығын көрсету / жасыру үшін

- Ойнатуды басқару үшін

• Алдыңғы көрініске өту

Келесі көрініске өту

Шағын кескінге оралу

■ Мазмұнын өзгерту → "Мазмұнды өзгерту" (49-бет)

Музыка параметрлері

Саз режимі күйін орнатыңыз (тек қана шағын кескін көрінісінде ғана жетімді).

1 Таңдау мәзірін көрсету OPTION

[Папка] : Ойнату таңдалған қалта бойынша қайталанады

[Бір] : Бір файлды ойнату қайталанады

Link функциялары (Q-Link / VIERA Link)

Q-Link теледидарға және DVD жазу құрылғысына / бейне камераға жалғанады және оңай жазу, ойнату және т.б. функцияларды іске қосады. (55-бет)

VIERA Link (HDAVI Control™) теледидар мен жабдыққа VIERA Link функциясы арқылы жалғанады және оңай бақылау, ыңғайлы жазу, ойнату, қоректі үнемдеу, үй кинотеатрын жасау және т.б. функцияларды еш қиындықсыз іске қосады. ➡ (56 - 61-бет)

Q-Link және VIERA Link функцияларын бірге пайдалануға болады.

• Бұл теледидар "HDAVI Control 5" функциясын қолдайды. Бірақ берілген мүмкіндіктер жалғанған жабдықтың HDAVI Control тетігінің нұсқасына бағынышты болады. Нұсқасын білу үшін жабдықтың нұсқаулығына жүгініңіз.
• VIERA Link мүмкіндігі HDMI СЕС қолдайтын басқа өндірушілердің жабдығымен пайдаланғанда да қол жетімді болады.

Q-Link мен VIERA Link мүмкіндіктерінің қорытындысы

Q-Link (SCART қосылымы)

Жалғанған жабдықМүмкіндіктер	DVD жазғыш құрал/ Q-Link функциясы бар VCR
Алдын-ала орнатылған параметрлерді қотарып алу	○
Оңай ойнату	○
Совместное вкл.	○
Совместное выкл.	○
Теледидардан тікелей жазу	○

Қосылым

DVD жазғыш құрал / Q-Link функциясы бар VCR

• Толық орнатылған SCART кабелін пайдалану.
• Теледидардың AV1 немесе SCART кабеліне Q-Link қолдайтын DVD жазғыш құрал / VCR жалғау.

VIERA Link (HDMI қосылымы)

Жалғанған жабдық/Мүмкіндіктер	VIERA Link функциясы бар DIGA жазатын құрылғы	VIERA Link функциясы бар DVD ойнатқыш / Blu-гау диск театры	VIERA Link функциясы бар HD Бейне камерасы / LUMIX камерасы
Алдын-ала орнатылған параметрлерді котарып алу	○*2 *5	–
Оңай ойнату	○	○	○
Совместное вкл.	○	○	○
Совместное выкл.	○	○	○
Құту режимінде қажеті жоқ қоректің тұтынылүын азайту	○*3	○*3	–
Қажеті жоқ жабдықты өздігінен құту режиміне ауыстыру	○*3	○*3	–
Pause Live TV функциясын төқтату	○*2 *4	–
Теледидардан тікелей жазу	○*2	–
Жалғанған жабдықтың мәзірін VIERA қашықтан басқару пульті арқылы бақылаңыз	○*1	○*1	○*1
Қушейткішті бақылау	–		–

Қосылым

• Толық орнатылған HDMI сыйысымды кабелін пайдалану.
• VIERA Link функциясын қолдайтын жабдықты теледидардың HDMI1 немесе HDMI2 терминалдарына HDMI кабелі арқылы жалғау.
• Panasonic HD бейне камерасы немесе LUMIX камерасына HDMI кабелін жалғау үшін, жабдықтың нұсқаулығын оқыңыз.

VIERA Link (HDMI және Audio out қосылымдары)

Жалғанған жабдық Мүмкіндіктер	VIERA Link функциясы бар ойнатқыш театр	VIERA Link функциясы бар Blu-ray диск театры	VIERA Link функциясы бар күшейткіш
Алдын-ала орнатылған параметрлерді котарып алу	–		–
Оңай ойнату	○*6	○*6	–
Совместное вкл.	○	○	–
Совместное выкл.	○	○	○
Күту режимінде қажеті жоқ қоректің тұтынылуын азайту	–	○*3	–
Қажеті жоқ жабдықты өздігінен күту режиміне ауыстыру	○*3 *7	○*3 *7	○*3
Pause Live TV функциясын токтату	–		–
Теледидардан тікелей жазу	–		–
Жалғанған жабдықтың мәзірін VIERA қашықтан басқару пульті арқылы бақылаңыз	○*1	○*1	–
Күшейткішті бақылау	○	○	○

VIERA Link функциясы бар HD Бейне камерасы / LUMIX камерасы

• Толық орнатылған HDMI сыйысымды кабелін пайдалану. • VIERA Link функциясын қолдайтын жабдықты теледидардың HDMI2 терминалдарына HDMI кабелі арқылы жалғау. - Толық орнатылған SCART кабелін пайдалану. - Егер аудио шығыс үшін SCART кабелін пайдаланатын болсаңыз, VIERA Link мүмкіндігін қолдайтын жабдықты теледидардың AV1 терминалына жалғап, [Выход AV1] терминалын [Монитор] ішіне "Меню установок" мәзірінде орнатады (29-бет). - Оптикалық сандық дыбыс шығыс кабелін немесе ТД дыбыс шығысының SCART кабелін қолданыңыз.

*1 : "HDAVI Control 2 немесе одан кейінгі" функциясы бар жабдықта болады. *2 : "HDAVI Control 3 немесе одан кейінгі" функциясы бар жабдықта болады. *3 : "HDAVI Control 4 немесе одан кейінгі" функциясы бар жабдықта болады. *4 : HDD бар DIGA жазғыш құралында болады. *5 : Жазғыш Q-Link қолдаса және SCART кабелі арқылы қосылып тұрса, бұл қызмет HDAVI Бақылауына тәуелсіз қол жетімді болады.

*6 : Дискті ойнату кезінде *7: дискті қараудан басқа *8 : Егер қосылған жабдығында "HDAVI Control 5" функциясы болса, аудио кабельді (Оптикалық сандық аудио кабель немесе SCART кабелі) пайдалану қажет емес. Бұл жағдайда HDMI кабелінің көмегімен жабдықты теледидардың HDMI2 терминалына қосыңыз.

Үйлесімді жабдықтың VIERA Link Control функциясы ([Упр. VIERA Link] 59-бет)

• Төмендегі кесте VIERA Link басқару құралының бақылай алатын үйлесімді жабдықтардың ең көп санын көрсетеді. Бұл теледидарға әлдеқашан жалғанған жабдықтарға қосылымдарды да қамтиды. Мысалы, теледидарға HDMI кабелімен жалғанған күшейткішке жалғанған DIGA жазғыш құралы.

Жабдык түрі	Ең көп саны
Жазу құралы (DIGA жазу құралы, т.б.)	3
Ойнатқыш (DVD ойнатқыш, Blu-raу диск ойнатқышы, HD бейне камерасы, LUMIX камерасы, сандық камера, Ойнатқыш театр, Blu-raу үй диск театры, т.б.)	3
Аудио жүйе (Ойнатқыш театр, Blu-raу үй диск театры, күшейткіш, т.б.)	1
Тюнер (сигналдык құрылғы, т.б.)	4

Q-Link

Дайындықтар

• Келесі логотиптері бар DVD жазғыш құралын / бейне камераны жалғаңыз: "Q-Link", "NEXTVIEWLINK", "DATA LOGIC (Metz Корпорациясының сауда белгісі)", "Easy Link (Philips Корпорациясының сауда белгісі)", "Megalogic Grundig Корпорациясының сауда белгісі)", "SMARTLINK (Sony Корпорациясының сауда белгісі)" Q-Link қосылымы (53-бет)
• Толық орнатылған SCART кабелін пайдалану.
• DVD жазғыш құралды / бейне камераны баптаңыз. Жазғыш құралдың нұсқаулығын оқып шығыңыз.
• “Меню установок” мәзіріндегі Q-Link терминалы → [Выход AV1] (29-бет) Жүктеуді алдын ала орнату – арна және тіл параметрлері “Алдын-ала орнатылған параметрлерді көшіріп алу” (төмендегіні қараңыз)

Берілген мүмкіндіктер

Алдын ала орнатылған параметрлерді қотарып алу

Арна мен тіл параметрлерін жазу құралына жүктеуге болады.

• DVB-C арна параметрлерін жүктеу мүмкін емес. • Орнатуларды жүктеу үшін

[Загрузка] (29-бет) немесе [Автонастройка] (34-бет) немесе "Автонастройка" - теледидарды алғаш рет пайдаланғанда (12, 13-бет)

Теледидардан тікелей жазу - Көріп тұрғаныңызды жазу

Ағымдағы бағдарламаны лезде DVD жазғыш / бейне камера арқылы жазып алу.

- Берілген жағдайлар:

Бейне көзі	Режим звука	Қайдан жазылғаны
Аналогтық	Теледидар	Теледидар мониторының шығыс ұясы
	AV	Жазғыш құралдың тюнері
DVB Теледидар		Теледидар мониторының шығыс ұясы
AV (жазғыш құралдың тюнерін қарау)	AV	Жазғыш құралдың тюнері
AV (жазғыш құралдың сырттан келген ақпаратын қарау)	AV	Жазғыш құралдың сырттан келген ақпаратын
AV (теледидар сырттан келген ақпаратын қарау)	AV	Теледидар мониторының шығыс ұясы

• Теледидардан тікелей жазу функциясы қосылған кезде, жазғыш құрал күту режимінде болған болса өздігінен қосылады.
• Арнаны өзгерту немесе теледидарды өшіру мүмкіндігін жазғыш құралы өзінің жеке тюнері арқылы жазып жатқан кезде пайдалануға болады. Жазғыш құралы теледидар тюнері арқылы жазып жатқан кезде, арнаны өзгерту мүмкін емес.

■ Жазуды тоқтату үшін

Тюнердің құлпын ашу

Совместное вкл. және оңай ойнату функциялары

"Меню установок" мәзіріндегі "Совместное вкл." параметрін [Вкл.] осы функцияны → [Совместное вкл.] пайдалану үшін орнатыңыз (29-бет) DVD жазғыш / бейне камера ойнатуды бастаған кезде немесе жабдықтың тікелей навигаторы / функция мәзірі белсенді болған кезде, теледидар іске қосылады және кіріс режимі мазмұнды көрсету үшін өздігінен іске қосылады. (Теледидар күту режимінде болған кезде ғана.)

Совместное выкл.

"Мәзір параметрлері" мәзіріндегі "Бірлескен өшіру" параметрін [Қосу] күйіне қойыңыз, осы функцияны пайдалану үшін → [Бірлескен өшіру] (29-бет). Теледидар күту режимінде болғанда, жазғыш құрал да автоматты түрде күту режиміне ауысады. (Бейнекассета немесе диск белсенді болмаған кезде ғана.)

- Бұл функция теледидар автоматты қуат үнемдеу функциясы арқылы күту режиміне өткенде де жұмыс істейді.

Ескерту

- Кейбір жазғыш құралдарды пайдалану мүмкін болмауы мүмкін. Жазғыш құралдың нұсқаулығын оқып шығыңыз.

VIERA Link HDAVI Control™ *

*"HDAVI Control" функциясы бар Panasonic өнімдерімен бірге қосымша HDMI кабелін қолданыңыз.

Бұл теледидар "HDAVI Control 5" функциясын қолдайды.

HDMI және SCART кабельдері арқылы жабдықтың қосылымдары (DIGA жазғыш, HD бейнекамера, үй кинотеатры, күшейткіш және т.б.) олармен автоматты түрде жұмыс істеуге мүмкіндік береді (53, 54-бет).

Бұл мүмкіндіктер "HDAVI Control" және "VIERA Link" бар үлгілермен шектелген.

• Кейбір функциялар жабдықтың HDAVI Control нұсқасына байланысты болмауы мүмкін. Қосылған жабдықтың HDAVI Control нұсқасын тексеріңіз.
• VIERA Link "HDAVI Control" HDMI ұсынатын бақылау функцияларына негізделген, HDMI CEC (тұтынушы электроникасын бақылау) деп аталатын стандартқа сүйенеді. Бұл біз жасаған және қосқан ерекше функция. Сондықтан, HDMI CEC қолдайтын басқа өндірушілердің жабдығында жұмыс істейтініне кепілдік берілмейді.
• VIERA Link функциясын қолдайтын басқа өндірушілердің жабдығына қатысты тиісті нұсқаулықтарды қараңыз.
• Қолдануға болатын Panasonic жабдығы туралы ақпарат алу үшін жергілікті Panasonic өкіліне хабарласыңыз.

Дайындықтар

• VIERA Link қолдайтын жабдықты қосыңыз. • VIERA Link қосылымы → (53, 54-бет) - Толық орнатылған HDMI кабелін пайдаланыңыз. HDMI форматымен үйлесімді емес кабельдерді пайдалануға болмайды.

Колданылуы тиіс Panasonic HDMI кабелінің қосалқы бөлшегінің нөмірі:

- RP-CDHS15 (1,5 м) - RP-CDHS30 (3,0 м) - RP-CDHS50 (5,0 м)

• Толық орнатылған SCART кабелін пайдалану. Жалғанған жабдықты баптаңыз. Жабдықтың нұсқаулығын оқып шығыңыз.
• Оңтайлы жазу сапасына қол жеткізу үшін жазғыш құралдың баптауларын өзгерту қажет болуы мүмкін. Мәлімет алу үшін жазғыш құралдың нұсқаулығын оқып шығыңыз. Жүктеуді алдын ала орнату – арна және тіл параметрлері

«Алдын ала орнатылған параметрлерді көшіріп алу» (төмендегіні қараңыз) - «Меню установок» мәзіріне [VIERA Link] [Вкл.] орнату → [VIERA Link] (29-бет) - Теледидарды баптау

Жалғағаннан кейін, жабдықты іске қосыңыз, сосын теледидарды қосыңыз.

Кіріс режимін HDMI1 немесе HDMI2 (22-бет) сай етіп таңдаңыз, сосын кескіннің дұрыс шыққанына көз жеткізіңіз.

Келесі жағдай орын алса, бұл баптауды әрдайым жасау қажет болады:

• алғашқы кезде
• жабдықты қосу немесе қайта жалғау кезінде • баптауды өзгерту кезінде

Берілген мүмкіндіктер

Алдын ала орнатылған параметрлерді көшіріп алу

Арна мен тіл параметрлерін жазу құралына жүктеуге болады.

• DVB-C арна параметрлерін жүктеу мүмкін емес. • Орнатуларды жүктеу үшін [Загрузка] (29-бет) немесе [Автонастройка] (34-бет) немесе «Автонастройка» - теледидарды алғаш рет пайдаланғанда (12, 13-бет)

Оңай ойнату

Енгізу мүмкіндігін өздігінен қосу - Жалғанған жабдық іске қосылған кезде, кіріс режимі өздігінен қосылады.

Жұмыс жасауды тоқтатқан кезде, енгізу режимі қайта оралады.

Бірлескен қосу

"Меню установок" мәзіріндегі "Бірлескен қосу" параметрін [Қосу] күйіне осы функцияны

[Бірлескен қосу] пайдалану үшін орнатыңыз (29-бет)

Жалғанған жабдық ойнатуды бастаған кезде немесе жабдықтың тікелей навигаторы / функция мәзірі белсенді болған кезде, теледидар өздігінен іске қосылады. (Теледидар күту режимінде болған кезде ғана.)

Бірлескен өшіру

"Меню установок" мәзіріндегі "Бірлескен өшіру" параметрін [Қосу] күйіне осы функцияны

[Бірлескен өшіру] пайдалану үшін орнатыңыз (29-бет)

Теледидар күту режимінде болған кезде, жалғанған жабдық та өздігінен күту режиміне ауысады.

- Бұл функция автоматты қуат сақтау функциясы арқылы теледидар күту режиміне өтсе де, жұмыс істейді.

"Меню установок" мәзіріндегі "Эконом. режим ожидания" параметрін [Қосу] күйіне осы функцияны

[Эконом. режим ожидания] пайдалану үшін орнатыңыз (29-бет)

Тұтынылатын қуатты азайту үшін жалғанған жабдықтың күту режимінде тұтынатын қуаты теледидардың қосу / өшіру күйімен үндестіруге байланысты көбірек немесе азырақ етіліп бақыланады.

Теледидар күту режиміне орнатылған кезде, жалғанған жабдық өздігінен күту режиміне ауысады және жалғанған жабдықтың күту режимінде тұтынатын қуаты өздігінен азаяды.

Теледидар қосулы кезде, жалғанған жабдық әлі де күту режимінде болады, бірақ қосуды жеңілдету үшін қоректі тұтыну мөлшері көбейеді.

• Бұл функция жалғанған жабдық тұтынылатын қоректі күту режиміне ауыстыра алса және жоғары мөлшерлі тұтыну деңгейіне орнатылған болса тиімді болып табылады.
• Бұл функция [Совместное выкл.] режимі [Вкл.] күйіне қойылғанда қол жетімді болады.

Қажеті жоқ жабдықты өздігінен күту режиміне ауыстыру [Интеллект. режим ожид.]

"Меню установок" мәзіріндегі "Интеллект. режим ожид." параметрін [Вкл(с напоминанием)] немесе [Вкл(без напоминания)] осы функцияны

[Интеллект. режим ожид.] пайдалану үшін орнатыңыз (29-бет)

Теледидар қосылған кезде, қаралып немесе қолданылып жатпаған жабдық тұтынылатын қоректі азайту үшін өздігінен күту режиміне көшеді. Мысалы, кіріс режимі HDMI ауыстырылған кезде, динамикті таңдау параметрі [TV] өзгертілген кезде (дискті қараудан басқа).

• Егер [Вкл(с напоминанием)] таңдасаңыз, осы функцияны пайдаланудан бұрын көрінуі үшін экрандық хабар пайда болады.
• Бұл функция жалғанған жабдық түріне қарай дұрыс жұмыс жасамауы мүмкін. Қажет болса, [Выкл.] күйіне орнатыңыз.

Теледидардан тікелей жазу - Көріп тұрғаныңызды жазу [Direct TV Rec]

Ағымдағы бағдарламаны лезде DIGA жазғыш арқылы жазып алу.

• Егер бір мезетте әртүрлі жазғыш құралдарды, оның ішінде басқа өндірушілердің жазғыш құралдарын жалғасаңыз, DIGA жазғышын теледидардың төмендеу HDMI терминалы нөміріне жалғаңыз. Мысалы, екі жазғыш үшін HDMI1 және HDMI2 пайдалансаңыз, мұндай жағдайда DIGA жазғышын HDMI1 ұяшығына жалғаңыз.
• Егер қолдана алмасаңыз орнатулары мен құралғыны тексеріңіз

“Q-Link мен VIERA Link мүмкіндіктерінің қорытындысы” (53, 54-бет), “Дайындықтар” (56-бет)

• Егер DIGA жазу құрылғыны қолдамайтын бағдарламаны жазып алғыңыз келсе, SCART қосылымы қажет болады және бағдарлама Q-Link функциясымен жазылады (55-бет)
• Бағдарламаға байланысты жазу үшін SCART қосылымы қажет болуы мүмкін.
• Арнаны өзгерту немесе теледидарды өшіру мүмкіндігін жазғыш құралы өзінің жеке тюнері арқылы жазып жатқан кезде пайдалануға болады. Жазғыш құралы теледидар тюнері арқылы жазып жатқан кезде, арнаны өзгерту мүмкін емес.

1

Көрсету [Меню VIERA Link]

2

Тандаңыз [Direct TV Rec] және жаза бастаңыз

■ Жазуды тоқтату үшін

[Direct TV Rec]-ден [Стоп]-ті таңдаңыз

Тікелей эфирдегі теледидар бағдарламасын кідіртуге және кейінірек қайта жалғастыруға болады.

Тікелей эфирдегі теледидар бағдарламасы жалғанған DIGA жазғыш құралдың қатты дискіне жазылады.

• Бұл функция қатты дискі бар DIGA жазғыш құралында ғана болады. - Егер бір мезетте әртүрлі жазғыш құралдарды, оның ішінде басқа өндірушілердің жазғыш құралдарын жалғасаңыз, қатты дискі бар DIGA жазғышын теледидардың төмендеу HDMI терминалы нөміріне жалғаңыз. Мысалы, екі жазғыш үшін HDMI1 және HDMI2 пайдалансаңыз, мұндай жағдайда қатты дискі бар DIGA жазғышын HDMI1 ұяшығына жалғаңыз.

- Егер қолдана алмасаңыз орнатулары мен құралғыны тексеріңіз

“Q-Link мен VIERA Link мүмкіндіктерінің қорытындысы” (53, 54-бет), “Дайындықтар” (56-бет)

1

Көрсету [Меню VIERA Link]

2

Тандаңыз [Pause Live TV] және үзіліс жасаңыз

Теледидардағы кескін кідіреді.

• Тікелей эфирдегі теледидар бағдарламасы қатты дискке кідіртілген тұстан бастап жазылады.
• Егер кідіртілген теледидар кескіні бірнеше минуттан кейін жоғалып кетсе. OPTION

Кідіртілген кескін қалпына келеді)

- Pause Live TV функциясын пайдалану үшін пайдалану нұсқаулығын қараңыз.

■ Pause Live TV функциясын пайдалану үшін

Жазғыш құрал түріне байланысты амалдар әртүрлі болуы мүмкін. Мұндай жағдайда, пайдалану нұсқаулығына жүгініңіз немесе жазғыш құралдың нұсқаулығын оқыңыз.

- Егер ойнатуды тоқтатсаңыз, жазылған бағдарлама HDD құрамынан жойылады.

■ Эфирдегі ТД-ға оралу үшін

(Pause Live TV уақытша тоқтатылудың/уақытша тоқтатылудың ойнатылуын тоқтату)

[Иә] таңдау

- Егер ойнатуды тоқтатсаңыз немесе кідіртуді алып тастасаңыз, жазылған бағдарлама қатты дисктен өшіріледі.

Жалғанған жабдықтың мәзірін VIERA қашықтан басқару пульті арқылы бақылаңыз [Упр. VIERA Link]

Осы теледидардың қашықтан басқару пульті арқылы жалғанған жабдықтың кейбір функцияларын бақылауға болады (қашықтан басқару пультін теледидардың сигнал қабылдағышына бағыттаңыз).

• Егер қолдана алмасаңыз, орнатулары мен құралғыны тексеріңіз: “Q-Link мен VIERA Link мүмкіндіктерінің қорытындысы” (53, 54-бет), “Дайындықтар” (56-бет). Жалғанған жабдықтың әрекеттері туралы мәлімет алу үшін жабдықтың нұсқаулығын оқыңыз.

1

Көрсету [Меню VIERA Link]

2

[Упр. VIERA Link] таңдау

Қатынасқыңыз келетін жабдықты таңдаңыз

Жалғанған жабдық түрі көрсетіледі. Жабдық түрін таңдап, қатынасыңыз.

• VIERA TOOLS құралдарын пайдалану арқылы тікелей кіруге болады. "VIERA TOOLS функциясын пайдалану жолы" (24-бет). Көрсетілген элемент қосылған жабдыққа байланысты әр түрлі болуы мүмкін. [Дом. кинотеатр] ойнатқыш театрын, Blu-ray диск театрын немесе қазғыш құрал театрын білдіреді. • [Другие] тюнер қондырмасын білдіреді.

Қатынасқан жабдықтың мәзірі

VIERA қашықтан басқару түймешіктері бар: (Жалғанған жабдыққа байланысты)

1 Қашықтан басқарудың кодын "73" деп орнату "Жабдық түрі үшін кодты өзгерту әдісі" (23-бет)

2 Пайдалану нұсқаулығына сай әрекет етіңіз

- Пайдалану нұсқаулығын көрсету үшін

OPTION

Егер басқа өндіруші құралғысына енсе, Орнату / Мазмұн Таңдау мәзірі көрсетілуі мүмкін.

Жабдық түріне қарай кейбір амалдар болмауы мүмкін. Мұндай жағдайда, жабдықты пайдалану үшін оның жеке қашықтан басқару пультін пайдаланыңыз.

■ Егер көптеген жазғыш құралдары мен ойнатқыштар жалғанған болса

Бірдей жабдық түріне жалғанған теледидардың төменгі HDMI терминалынан берілген сан. Мысалы, екі жазатын құрал HDMI1 және HDMI2 терминалдарына жалғанғанда, HDMI1 терминалына жалғанғаны [Рекордер1], ал HDMI2 терминалына жалғанғаны [Рекордер2] ретінде пайда болады.

■ Егер істемейтін VIERA Link жабдығына қатынассаңыз

Жалғанған жабдық түрі көрсетіледі.

Жабдықтың мәзіріне қатынасу мүмкін. Бірақ оны қолдана алмайсыз.

Жабдықты қолдану үшін өзінің қашықтан басқару пультін пайдаланыңыз.

Күшейткішті бақылау [Выбор динамика]

Осы теледидардың қашықтан басқару пульті арқылы кинотеатр күшейткішін бақылауға болады (қашықтан басқару пультін теледидардың сигнал қабылдашына бағыттаңыз).

• Егер қолдана алмасаңыз орнатулары мен құралғыны тексеріңіз “Q-Link мен VIERA Link мүмкіндіктерінің қорытындысы” (53, 54-бет), “Дайындықтар” (56-бет)

1

Көрсету [Меню VIERA Link]

2

[Дом. кинотеатр] немесе [TV]-ға бейімдеңіз

орнату

[Үй кинотеатры]

Ойнатқыш театр, Blu-ray диск театры немесе дыбыс күшейткіш құты режимінде болып, дыбыс жабдыққа жалғанған театр динамиктерінен шықса, ол автоматты түрде қосылады.

• Дауыс қаттылығы жоғары / төмен

• Дыбысты өшіру

- Теледидар динамиктерінің дыбысы өшеді.

Жабдық өшкен кезде теледидар динамиктері қосылады.

[TV]

Теледидар динамиктері қосылады.

Бірнеше арналы дыбыс

Егер бірнеше арналық дыбысты (мысалы, Dolby Digital 5.1ch) күшейткіш арқылы тыңдағыңыз келсе, HDMI кабелі және оптикалық сандық дыбыс кабелі арқылы жалғаңыз (54-бет), сосын [Үй кинотеатры] параметрін таңдаңыз. Егер күшейткіште "HDAVI Control 5" функциясы болса, тек HDMI кабелімен ғана жалғай аласыз. Бұл жағдайда күшейткішті теледидардың HDMI2 терминалына қосыңыз. DIGA жазғышынан шығатын дыбысты бірнеше арналы дыбыс ретінде тыңдау үшін DIGA жазғышының HDMI кабелін күшейткішке жалғаңыз (54-бет).

Ескертпе

• Бұл функциялар жалғанған жабдық түріне қарай дұрыс жұмыс жасамауы мүмкін.
• Кіріс режимі ауыстырылған кезде, алғашқы бірнеше секунд бойы кескін немесе дыбыс болмауы мүмкін.
• Оңай ойнату функциясын ойнатқыш кинотеатры, Blu-ray диск театры немесе күшейткішке арналған қашықтан басқару пульті арқылы пайдалануға болады. Жабдықтың нұсқаулығын оқып шығыңыз. "HDAVI Control 5" бақылау тетігімен үйлесімді жабдыққа арналған ең жаңа стандарт (2010 жылдың желтоқсан айынан бастап жарамды) болып табылады. Бұл стандарт дәстүрлі HDAVI Control-мен де сыйысымды.
• Осы теледидардың HDAVI Control нұсқасын растау үшін қараңыз → [Системная информация] (32-бет)

Сыртқы жабдық

Бұл сызбалар теледидарды әртүрлі жабдық түріне жалғауға қатысты кеңестерді көрсетеді.

Басқа да жалғау түрлері үшін жабдықтың әр түрінің нұсқауларын, төмендегі кестені және техникалық сипаттаманы қараңыз (70-бет)

Әрбір терминалға жалғауға болатын жабдық түрлері

Жазу / Ойнату(жабдык)	Терминал
	AV1 AV2	COMPONENT	(AV2)	DIGITAL AUDIO OUT	HDMI 1 - 2
Бейне кассеталарды / DVD жазу / ойнату үшін (VCR / DVD жазғыш құрал)	○
Спутниктік таратылымдарды қарау үшін (Теледидар қондырмасы)	○	○			○*1
DVD қарау үшін (DVD ойнатқыш)	○	○	○		○
Бейне камера кескіндерін қарау үшін (бейне камера)	○	○			○
Ойындарды ойнау үшін (ойын жабдығы)	○	○			○
Динамика жүйесі бар қушейткішті пайдалану үшін				○	○*2
Q-Link	○
VIERA Link	○(HDMI бар)				○
Теледидардан тікелей жазу	○				○

○: Қолданылуы тиіс қосылым *1: Автоматты кіріс ауыстыру үшін HDMI1 қолданыңыз. *2: Дыбыс зорайтқышты қосу үшін HDMI2 қолданыңыз. Бұл байланысты ДҚА (Дыбыс Қайтару Арнасы) бар дыбыс зорайтқыш қолданғанда ғана қолдануға болады.

Техникалық мәліметтері

Авто арақатынас

Ең оңтайлы өлшем мен арақатынасты өздігінен таңдап, сапасы жақсы кескіндерді тамашалауға болады. → (17-бет)

Арақатынасты бақылау сигналы

SCART / HDMI терминалы арқылы өтетін кең экран сигналы (WSS) немесе бақылау сигналы табылса, [Широкоэкранный] параметрі экранның жоғарғы сол жағында пайда болады.

Арақатынас сәйкес 16:9 немесе 14:9 кең бейнебет арақатынасына ауысады.

Бұл функция кез-келген арақатынас режимінде жұмыс жасайды.

Кіріс терминалы	Кіріс сигнал пішімі	Арақатынасты бақылау сигналы
		Кең бейнебет сигналы (WSS)	Сигналды SCART (pin8) / HDMI терминалы арқылы бақылаңыз
Кабель RF	DVB-C	○
	DVB-T	○
	PAL D, K	○
	SECAM D, K	○
	PAL 525/60 6,5 МГц -
	PAL 525/60 6,0 МГц -
	PAL 525/60 5,5 МГц -
	M.NTSC 6,5 МГц -
	M.NTSC 6,0 МГц -
	M.NTSC 5,5 МГц -
AV1 / AV2 (Құрамды)	PAL	○	○
	SECAM	○	○
	PAL 525/60 -		○
	M.NTSC -		○
	NTSC -		○
COMPONENT	525 (480) / 60i, 60p -
	625 (576) / 50i, 50p	○
	750 (720) / 60p, 50p -
	1125 (1080) / 60i, 50i	-
HDMI1 HDMI2	525 (480) / 60i, 60p -		○
	625 (576) / 50i, 50p -		○
	750 (720) / 60p, 50p -		○
	1125 (1080) / 60i, 50i	-	○
	1125 (1080) / 60p, 50p, 24p	-	○

Авто режим

Авто режим бейнебетті толтыруға лайық ең жақсы арақатынасты анықтайды. Анықтау үшін бұл оны төрт кезеңді үдіріс арқылы (WSS, SCART / HDMI терминалы арқылы шығатын бақылау сигналы, пошта жәшігін анықтау немесе бейнебетті толтыру үшін түзету) жасайды.

Кескіннің қараңғылығына қарай бұл үдеріс бірнеше минутқа созылуы мүмкін.

Егер бейнебеттің жоғарғы және төменгі жағына қара жолақтар анықталса, авто режим ең лайық арақатынасты таңдайды және кескінді бейнебет өлшеміне сай кеңейтеді.

Егер ешқандай арақатынас сигналдары анықталмаса, авто режим кескінді оңтайлы түрде көрсету үшін жақсартады.

Ескертпе

- Қарым-қатынас бағдарламаға байланысты әр түрлі болады, т.б. Егер арақатынас стандартты 16:9 өлшеміне сай келмесе, бейнебеттің жоғарғы және төменгі жақтарында қара жолақтар пайда болуы мүмкін.

- Егер бейнекамерада кең бейнебетте жазылған бағдарлама ойнатылған кезде бейнебет өлшемі әдеттегіден бөлек көрінсе, бейне камераның треккинг функциясын реттеңіз. Бейне камераның нұсқаулығын оқып шығыңыз.

SD карта

SDHC картасы / SD картасы - FAT16 немесе FAT32

Үйлесімді карта түрі (ең үлкен көлем): SDXC картасы (64 ГБ), SDHC картасы (32 ГБ), SD картасы (2 ГБ), miniSD картасы (2 ГБ) (miniSD адаптерін қажет етеді)

• Егер miniSD картасы пайдаланылатын болса, оны адаптермен бірге енгізіңіз / алып тастаңыз.
• Карта түрі туралы ең соңғы мәліметті келесі веб тораптан қараңыз. (Тек ағылшын тілінде) http://panasonic.jp/support/global/cs/tv/ SD стандарттарын қанағаттандыратын SD картасын пайдаланыңыз. Керісінше жағдайда бұл теледидардың бұзылуына әкелуі мүмкін.
• Теледидар деректерге қатынасып жатқан кезде, картаны суырмаңыз (бұл картаны немесе теледидарды зақымдауы мүмкін).
• Картаның артқы жағындағы шплинттерді ұстамаңыз.
• Картаны жоғары қысымға немесе соққыға ұшыратпаңыз.
• Картаны дұрыс бағытта салыңыз (әйтпесе, карта зақымдануы мүмкін).
• Электр кедергісі, статикалық электр энергиясы немесе қате жұмыс деректерді немесе картаны бүлдіруі мүмкін.
• Бүлінген немесе зақымданған деректердің немесе теледидардың құбылмалы жұмысы кедергі келтірмеуі үшін жазылған деректердің резервтік көшірмесін жүйелі түрде сақтап отырыңыз. (Panasonic компаниясы жазылған деректердің бүлінуіне немесе зақымдануына жауап бермейді.)

Медиа ойнатқышындағы қолдауы бар файл форматы

Фото

Пішім	Файл күйрықшалары	Бейне резолюциясы (пиксель)	Толық хабарлама / Шектеулер
JPEG .jpg		8 × 8-30719 × 17279	DCF*1және EXIF*2стандартларМысалдар : 4:4:4, 4:2:2, 4:2:0Motion JPEG және Progressive JPEG пішімдері қолданылмайды.

*1 : Камера файл жүйесі үшін дизайн ережесі - Жапон Электроникс және Ақпараттық Технологиялық Өндірістер (JEITA) бекіткен біркелкі стандарт *2 : Ауыстыруға болатын Бейне Файлы - сандық камералар қолданатын бейне файл форматы

Бейне

Кассета	Файл күйрыкшалары	Видео кодек	Дыбыс кодек	Толық хабарлама / Шектеулер
SD-Video .mod		MPEG1 MPEG MPEG2 AAC		SD-Video стандартының 1.3 нұскасы (Көніл көтеру Видео профайлы)Eгер SD Қартасындағы папка құрылысы жаңартылса, декретер жетімсіз болуы мүмкін.
AVCHD .mts	H.264 Dolby Digital			AVCHD стандартEгер SD Қартасындағы папка құрылысы жаңартылса, декретер жетімсіз болуы мүмкін.

Ca3

• Шарттарға сәйкес болса да, кейбір файлдар ойнатылмауы мүмкін.
• Екі байтты таңбаларды немесе басқа арнайы дерек кодтарын пайдаланбаңыз.
• Файл немесе қалта атаулары өзгертілетін болса, картасы бұл теледидармен пайдалану мүмкін болмауы ықтимал.

Сандық түймешіктерге арналған таңбалар кестесі

Еркін енгізу болатын элементтер үшін таңбаларды сандық түймешіктер арқылы енгізуге болады.

Қажетті таңбаға жеткенше сандық түймешікті қайта-қайта басыңыз.

• 1 секундқа қалдырсаңыз, таңба өздігінен орнайды. - Таңбаны ОК түймешігін немесе басқа сандық түймешіктерді 1 секунд ішінде басу арқылы да орнатуға болады.

Таңбалар кестесі:

HDMI (жоғары ажыратымды мультимедиялық интерфейс) сығымдамайтын стандартқа сәйкес келетін әлемнің ең алғаш толықтай сандық, тұтынушыға арналған AV интерфейсі болып табылады.

HDMI жоғары ажыратымды сандық кескіндер мен жоғары сапалы дыбысты теледидар мен жабдықты жалғау арқылы тамашалауға мүмкіндік береді.

DVD ойнатқыш, теледидар қондырмасы немесе ойын жабдығы сияқты HDMI немесе DVI шығыс терминалы бар HDMI үйлесімді жабдықты*1 HDMI терминалына HDMI үйлесімді (толық жарақталған) кабель арқылы жалғауға болады.

Қосылым туралы келесіні қараңыз "Сыртқы жабдық" (62-бет)

Сәйкес HDMI мүмкіндіктері

• Кіріс дыбыс сигналы : 2ch сызықты PCM (көрсету жиіліктері - 48 кГц, 44,1 кГц, 32 кГц)
• Кіріс бейне сигналы : 480і, 480р, 576і, 576р, 720р, 1080і және 1080р → "Көрсетуге болатын кіріс сигналы" ( 67-бет) Сандық құрылғы шығыс орнатуларын сәйкестендіріңіз.
• Кіріс компьютер сигналы : → "Көрсетуге болатын кіріс сигналы" ( 67-бет) Компьютер орнатулар шығысына сәйкестендіріңіз.

• VIERA Link (HDAVI Control 5) : → [VIERA Link] (56-бет) Deep Colour x.v.Colour™ • Дыбыс Қайтару Арнасы ² (HDMI2 терминалы тек қана)

DVI қосылымы

Егер сыртқы жабдықтың тек DVI шығысы болса, оны HDMI терминалына DVI - HDMI бейімдегіші арқылы жалғаңыз кабель*³. DVI - HDMI бейімдегішінің кабелі пайдаланылған кезде, дыбыс кабелін дыбыстың кіріс терминалына жалғаңыз (AV2 дыбыс терминалдарын қолданыңыз).

Ескертпе

• Дыбыс орнатуларын Дыбыс Мәзіріндегі [Вход HDMI1 / 2] қызметінде іске асыруға болады. ( 29-бет) - Егер жалғанған жабдықтың арақатынасты реттеу функциясы болса, арақатынасты "16:9" параметріне бекітіңіз. - Бұл HDMI жалғағыштар "А түріне" жатады. - Бұл HDMI жалғағыштар HDCP (жоғары жиілік аумағы бар сандық мазмұнды қорғау) авторлық құқығымен сыйысымды болып келеді. - Аналогтық сигналдарды қабылдау үшін ешбір сандық шығыс терминалы жоқ жабдықты "COMPONENT" немесе "VIDEO" кіріс терминалына жалғауға болады. • Бұл теледидар HDMI™ технологиясын қамтиды.

*1 : HDMI логотипі HDMI-сыйысымды жабдықта көрінеді. *2 : Аудио қайтару арнасы (ARC) сандық дыбыс сигналдарын HDMI кабелімен жіберу мүмкіндігіне ие функция. *3: Жергілікті сандық жабдық дүкенінен сұраңыз.

Көрсетуге болатын кіріс сигналы

COMPONENT (Y, P_B , P_R ), HDMI

Сигнал атауы COMPONENT HDMI
525 (480) / 60i, 60p	○	○
625 (576) / 50i, 50p	○	○
750 (720) / 60p, 50p	○	○
1125 (1080) / 60i, 50i	○	○
1125 (1080) / 60p, 50p, 24p		○

○ Таңба: Сәйкес кіріс сигналы

PC (HDMI терминалынан)

Сигнал атауы	Көлденең жилік (кГц)	Тік жилік (Гц)
640 × 480 @60 Гц 31,47 60,00
750 (720) / 60р 45,00 60,00
1125 (1080) / 60р 67,50 60,00

Компьютердің сәйкес кіріс сигналы әдетте HDMI стандартты уақыт кестесімен сыйысымды болып келеді.

Ескертпе

Жоғарыда көрсетілген сигналдардан басқа сигналдар дұрыс көрінбеуі мүмкін. Жоғары сигналдар дисплейде оңтайлы көріністің болуы үшін қайта пішімделеді. Ең кіші элементтерді жеткілікті түрде анық қылып көрсету мүмкін болмауы үшін дисплейге арналған компьютер сигналы үлкейтіледі немесе сығымдалады.

SCART және HDMI терминал ақпараты

AV1 SCART терминалы (RGB, VIDEO, Q-Link)

HDMI терминал

Жиі қойылатын сұрақтар

Қызмет немесе көмекке жүгінуден бұрын, ақаулықты шешу үшін мына қарапайым нұсқауларды орындаңыз. Ақаулық жоғалмаса, жергілікті Panasonic делдалына көмек алу үшін хабарласыңыз.

Шу, кескіннің қатып қалуы немесе жоғалуы DVB режимінде орын алады / Кескінде ақ дақтар немесе күңгірттену (сәуле жиегінің пайда болуы) аналогтық режимде орын алады / Кейбір арналарды баптау мүмкін емес

• Антеннаның орнын, бағытын және қосылымын тексеріңіз.
• [Сигнал күйі] (37-бет) тексеріңіз. Егер [Сигнал сапасы] қызыл түспен көрсетілсе, бұл DVB сигналының нашар екенін білдіреді.
• Ауа-райы жағдайлары сигналдың қабылдануына (қатты жаңбыр, қар, т.б.), әсіресе, нашар қабылданатын аймақтарда әсер етеді. Ауа-райы жақсы болғанның өзінде жоғары қысым кейбір арналардың нашар қабылдануына әкелуі мүмкін.
• Аналогтық арналардың жақсы қабылдануына байланысты сандық қабылдау технологиялары пайдаланылған кезде, кейбір жағдайларда сандық сигналдардың сапасы салыстырмалы түрде төмен болуы мүмкін. Желілік қуатты қосу/өшіру қосқышын өшіру арқылы теледидарды өшіріңіз де, оны қайта қосыңыз.
• Егер ақау сақталса, қызметтердің қолжетімділігі туралы жергілікті делдалдан немесе қызмет жеткізушісінен хабарласыңыз.

Теледидар нұсқауышында бағдарламалар жоқ

Сандық таратқышты тексеріңіз. - Антенна бағытын жанында орнатылған басқа таратқышқа түзетіңіз. - Аналогтық таратуды тексеріңіз. Егер кескін сапасы нашар болса, антеннаны тексеріп, жергілікті делдалдан кеңес алыңыз.

Ешқандай кескін немесе дыбыс шықпайды

• Теледидар AV режимінде ме? Дұрыс кіріс режимінің таңдалғанына көз жеткізіңіз.
• Ток сымдарының қуат көзіне қосылып тұрғанын және ТД қосылып тұрғанын тексеріңіз. “Меню изображения” мәзірін (26, 27-бет) және дыбыс деңгейін тексеріңіз. Барлық қажетті кабельдер мен қосылымдардың орнында екеніне көз жеткізіңіз.

Авто арақатынас

- Авто арақатынас бейнебетті толтыруға лайық ең жақсы арақатынасты ұсынады. (64-бет)

- Арақатынасты қолмен өзгерткіңіз келсе, ASPECT түймешігін басыңыз. (17-бет)

Қара және ақ бейнелер

- Сыртқы жабдықтың шығыс сигналы теледидардың кіріс ұяшығына сәйкес келетіндігіне көз жеткізіңіз. SCART арқылы қосқанда сыртқы құрылғы шығыс орнатулары S-видео емес екенін тексеріңіз.

Кіріс режимі, EC/AV1 экранда қалады

Буларды жою үшін түймешігін басыңыз. Қайта көрсету үшін қайта басыңыз.

Q-Link функциясы істемейді

• SCART кабелі мен жалғауды тексеріңіз. Орнату мәзірінде [Выход AV1] қызметін бейімдеңіз. (29-бет)

[VIERA Link] функциясы істемейді және қате туралы хабар пайда болады

Жалғауды тексеріңіз. (53, 54-бет) Жалғанған жабдықты іске қосыңыз, сосын теледидарды қосыңыз. (56-бет)

Жазу бірден басталмайды

Жазғыш құралдың баптауларын тексеріңіз. Мәлімет алу үшін жазғыш құралдың нұсқаулығын оқып шығыңыз.

Контрасты азайып бара жатыр

• Қолданушы тарапынан бірнеше секунд бойы еш әрекет жасалмаса, контраст келесі жағдайларда азаяды: • DVB немесе AV режимінде сигнал жоқ, • Құрсаулы арна таңдалған • Қате арна таңдалған
• таңдалған радио арнасы • мәзір бейнеленген
• Медиа ойнатқыштағы шағын кескін немесе қозғалыссыз бейне

Ақаулық Әрекеттер
Бейнебет	Ретсіз кескін, шуыл	Меню изображения мәзірінде [Шумопонижение] орнатыңыз (шумопонижение параметрін алып тастау үшін). ➔ (26-бет)Жақын мандағы электр өнімдерін тексеріңіз (автокөлік, мотоцикл, флюоросцентті шам).
	Ешқандай кескінді көру мүмкін емес	Фото мәзіріндегі [Контраст], [Яркость] немесе [Цвет] ең төмен деңгейге орнатылған ба? ➔ (26-бет)
	Бұлыңғыр немесе бұзылған бейне (дыбыс жоқ немесе ақырын)	Арналарды қалпына келтіріңіз. ➔ (33, 34-бет)
	Әдеттегіден тыс кескін шығады	Теледидарды қорек көзін қосу / ажырату қосқышы арқылы өшіріңіз, сосын оны қайтадан қосыңыз.Егер ақау кетпесе, барлық орнатуларды қайта бастаңыз ➔ [Начальные установки] (43-бет)
Дыбыс	Ешқандай дыбыс шықпайды	“Дыбысты өшіру” белсенді ме? ➔ (8-бет)Дыбыс деңгейі ең кіші мәніне қойылған ба?
	Дыбыс деңгейі төмен немесе дыбыс бұрмаланған	Дыбыс сигналын қабылдау мүмкіндігі нашарлауы мүмкін.“Звуковое меню” мәзіріндегі [MPX] (28-бет) тармағын [Моно] етіп орнатыңыз. (тек Аналог)
HDMI	Дыбыс әдеттегідей емес	Жалғанған жабдықтық дыбыс баптауын “2ch L.PCM” орнатыңыз.Дыбыс Мәзіріндегі [Вход HDMI1 / 2] орнатуын тексеріңіз. ➔ (29-бет)Еген сандық дыбыс қосылымының ақаулығын тапсаңыз, аналогтық дыбыс қосылымын тандаңыз. ➔ (66-бет)
	Сыртқы жабдықтан берілетін суреттер жабдық HDMI арқылы жалғанғанда әдеттегідей болмайды	HDMI кабельдің дұрыс жалғануын тексеріңіз. ➔ (62-бет)Теледидар мен жабдықты өшіріп тастаңыз, сосын оларды қайта қосыңыз.Жабдықтың кіріс сигналын тексеріңіз. ➔ (67-бет)EIA/CEA-861/861В сыйысымды жабдықты пайдаланыңыз.
Баска	Теледидар қосылмайды	Ток сымының ток көзіне қосылғанына көз жеткізіңіз.
	Теледидар күту режиміне өтеді	Автоматты күат сақтау функциясы іске қосылған. ➔ (9-бет)Теледидар аналогтық тарату аяқталғаннан кейін 30 минуттан кейін күту режиміне өтеді.
	Қашықтан басқару пульті істемейді	Батареялар дұрыс салынған ба? ➔ (6-бет)Теледидар қосылды ма?Батареялардың куаты азаюы мүмкін. Оларды ауыстырыңыз.Қашықтан басқару пультін теледидардың дөл алдына бағыттаңыз (теледидардың алдынан 30 градус бұрышпен 7 м қашықтықтан асырмай).Теледидардың қашықтан басқару пульті сигналының қабылдағышына кедерге өтпеуі үшін теледидарды күн сәулесі немесе өзге да қатты жарық көздерінен алшақ орнатыңыз.
	Теледидар бөлшектері қызып кеткен	Алдыңғы, жоғары және артқы такта бөлшектерінің температурасы көтерілсе де, мүндай температураның жоғарылуы өнімділік сапасына ешқандай кедергі тумайды.
	Экранға ұдайы жарық дақтары шығады	Осы технологиялардың қатысуымен болатын өндіру үрдістеріне байланысты бүл белгілі бір пиксельдің ұдайы жарық дақтарын шығаруына не шығармауына әкелуі мүмкін. Бүл ақауға жатпайды.
	Қате туралы хабар шығады	Хабардың нұсқауларын орынданыз.Егер ақау сақталса, жергілікті Panasonic делдалымен немесе өкілетті қызмет орталығымен хабарласыңыз.

Техникалық сипаттамалары

Корек көзі		220-240 В айнымалы ток, 50 / 60 Гц
Мөлшерленген куатты пайдалану		195 Вт 240 Вт
Күту режимінде куатты пайдалану		0,40 Вт
		15,00 Вт (Монитор жазылуымен бірге)
Өлшемі (Е × Б × Т)		1023 мм × 671 мм × 288 мм(туғырмен бірге)1023 мм × 637 мм × 93 мм(теледидардың өзі ғана)	1212 мм × 782 мм × 324 мм(туғырмен бірге)1212 мм × 747 мм × 93 мм(теледидардың өзі ғана)
Салмағы		26,5 кг таза (туғырмен бірге)23,5 кг таза (теледидардың өзі ғана)	34,0 кг таза (туғырмен бірге)30,5 кг таза (теледидардың өзі ғана)
Дисплей панелі	Арақатынас өлшемі	16:9
	Көрінетін бейнебет өлшемі	106 см (қигаш)921 мм (Е) × 518 мм (Б)	127 см (қигаш)1105 мм (Е) × 622 мм (Б)
	Нуктелер саны	786432 (1024 (Е) × 768 (Б)) [3072 × 768 нукте]
Дыбыс	Кушейткіш	(160 мм × 40 мм) × 2, 6 Ω
	Дыбыс куаты	20 Вт (10 Вт + 10 Вт)
	Қулакқаптар	M3 (3,5 мм) стере мини ұяшық × 1
Қабылдау жүйелері / Диапазон атауыҚол жетімді қызметтер туралы ең соңғы мәліметті келесі веб тораптан қараңыз.(Тек ағылшын тілінде)http://panasonic.jp/support/global/cs/tv/		PAL D, K, VHF R1 - R2 VHF R3 - R5SECAM D, K VHF R6 - R12 UHF E21 - E69
		PAL 525/60 NTSC таспасын кейбір PAL бейне жазғыш құралдары (VCR)арқылы ойнату
		M.NTSC M.NTSC бейне жазғыш құралдары (VCR) арқылы ойнату
		NTSC (AV кіріс тек қана) NTSC бейне жазғыш құралдары (VCR) арқылы ойнату
		DVB-T Сандық жерлік қызметтер (MPEG2 және MPEG4-AVC(H.264))
		DVB-C Digital cable services (MPEG2 және MPEG4-AVC(H.264))
Антенна кірісі		VHF / UHF
Пайдалану шарттары		Температура : 0 °C - 35 °CЫлғалдылық : 20 % - 80 % RH (конденсацияланбайтын)
Қосылым терминалдары	AV1 (SCART)	21 шплинтті терминалі (Дыбыс/Бейне кірісі, Дыбыс/Бейне шығысы, RGB кірісі,Q-Link)
	AV2 кіріс	VIDEO RCA ШПЛИНТ Турі × 1 1,0 V[p-p] (75 Ω)
		AUDIO L - R RCA ШПЛИНТ Турі × 2 0,5 V[rms]
	COMPONENT кіріс	У 1,0 V[p-p] (синхронизацияны қоса)Рв, Рр ±0,35 V[p-p]
	HDMI 1 / 2 кіріс	А ТИПТИ жалғағыштарHDMI1 : HDMI (Deep Colour бар 1,3 нұсқасы, х.ν.Colour™)HDMI2 : HDMI (Дыбыс қайтаратын арна бар 1,4 нұсқасы), Deep Colour,х.ν.Colour™Бүл теледидар “HDAVI Control 5” функциясын қолдайды.
	Карта ұяшығы	SD карта ұяшығы × 1Жалпы интерфейс ұяшығы × 1
	DIGITAL AUDIO OUT	PCM / Dolby Digital / DTS, оптикалық талшық

Ескертпе

- Дизайны мен техникалық сипаттамасы ескертусіз өзгертілуі мүмкін. Берілген салмақ және өлшем көрсеткіштері шамалас мәндер.

Лицензия

Егер де ұйым немесе өнім сауда белгілерінде арнайы белгілер болса, бұл сауда белгілері толығымен сақталады.

• DVB және DVB таңбасы DVB Project компаниясының сауда белгісі болып табылады. - SDXC логотипі SD-3C, LLC сауда белгісі болып табылады. - HDMI, HDMI логотипі және High-Definition Multimedia Interface — АҚШ-тағы және басқа елдердегі HDMI Licensing LLC компаниясының тіркелген сауда белгісі болып табылады. - HDAVI Control™ – Panasonic Corporation сауда белгісі. - "AVCHD" және "AVCHD" мекеме белгілері Panasonic Corporation және Sony Corporation сауда белгілері болып табылады. • x.v.Colour™ – сауда белгісі. - Dolby Laboratories компаниясының лицензиясы бойынша шығарылған. Dolby және қос-Д таңбасы Dolby Laboratories компаниясының сауда белгілері болып табылады. U.S. Patent лицензиясы бойынша өндірілген #: 5,451,942 & басқа U.S. және әлем бойынша берілген патенттер; аяқталмаған. DTS пен Symbol - тіркелген сауда белгілер және DTS Digital Out пен DTS logos - DTS корпорациясының сауда белгілері, өнім бағдарламалық құралдарды қамтиды. © DTS корпорациясы. Барлық құқықтар қорғалған.

Еуропа Одағынан өзге елдердің өндірісінде пайдаланбау туралы ақпарат

Нышан тек Еуропа Одағында жарамды.

Егер осы өнімді жойғыңыз келсе, жергілікті өкілеттік немесе дилеріңізге хабарласып, өндірісте пайдаланбаудың дұрыс әдісін сұраңыз.

Электр және электрондық жабдықтардағы кейбір зиянды заттарды

қолдануға шектеу қою туралы регламенттің техникалық талаптарына

Сәйкестік жөніндегі декларация

(Украинаның министрлер кабинетінің №1057 бекітілген қаулысы)

Бұйым электр және электрондық жабдықтардағы кейбір зиянды заттарды қолдануға шектеу қою туралы техникалық регламент талаптарына сәйкес. (ЗЗКШ ТР)

33КШ Т Регламенттің №2 Қосымшасында ескерілмеген жағдайлардағы зиянды заттардың құрамы:

1. қорғасын (Pb) – заттың 0,1 wt % салмағынан немесе миллионнан 1000 бөлікке дейінгі шоғырлануынан аспайды;
2. кадмий (Cd) – заттың 0,01 wt % салмағынан немесе миллионнан 100 бөлікке дейінгі шоғырлануынан аспайды;
3. сынап (Hg) – заттың 0,1 wt % салмағынан немесе миллионнан 1000 бөлікке дейінгі шоғырлануынан аспайды;
4. алтывалентті хром (Cr ⁶⁺ ) – заттың 0,1 wt % салмағынан немесе миллионнан 1000 бөлікке дейінгі шоғырлануынан аспайды;
5. полибромбифенил (РВВ) – заттың 0,1 wt % салмағынан немесе миллионнан 1000 бөлікке дейінгі шоғырлануынан аспайды;
6. полибромбифенил эфирлері (PBDE) – заттың 0,1 wt % салмағынан немесе миллионнан 1000 бөлікке дейінгі шоғырлануынан аспайды;

Panasonic ақпараттық орталығы

Қазақстан мен Орта Азиядан қоңырау шалу үшін.

Осы өнімнің үлгі нөмірі мен сериялық нөмірін оның артқы панелінен табуға болады. Осы сериялық нөмірді төмендегі берілген орынға ескертпе жазыңыз, осы кітапты, онымен қоса сатып алу хабарламасын, ұрлану мен жоғалу оқиғасында жеке мәліметтерді тез іске қосу аумағы ретінде және Кепілдік қызметі үшін сатып алудың тұрақты жазбасын сақтаңыз.

Үлгі нөмірі

Сериялық нөмірі

M1210-0

Panasonic Corporation

Веб-сайт: http://panasonic.net
