| 製品タイプ | 高圧洗浄機用洗浄ブラシ |
| ブランド | Kärcher |
| モデル | WB 7 Plus |
| 主な用途 | 塗装面、ガラス、プラスチックの洗浄（ガーデンファニチャー、車両、バイク、ウィンターガーデン、ガレージドア、シャッター、ブラインド） |
| 互換性 | Kärcher Home & Garden クラス K2～K7 の高圧洗浄機 |
| 洗浄機能 | フラットジェット、洗浄フォーム、洗浄ブラシ |
| 接続タイプ | バヨネット式ユニオンナット |
| 最高許容水温 | 60°C |
| ノズル/面の最小距離 | 敏感な面や塗装面には30cm |
| 洗剤タンク | 内蔵、取り外し可能 |
| エッジ保護 | はい、内蔵 |
| 毛 | 内蔵、保管時は毛先を上向きに |
| 使用後のメンテナンス | 洗剤タンクとフォームノズルをすすぎ、ブラシを掃除し、毛先を上にして乾燥させる |
| 高圧ノズルの掃除 | 取り外し可能、きれいな水ですすぐことができます |
| 安全上の注意 | 人や動物の近くで使用しないでください。十分な距離を保って操作してください。加圧下で調整リングを回さないでください。 |
| 保管 | 凍結を避け、毛先を上向きに |
| 保証 | 国の条件に応じて、材料または製造上の欠陥 |
| アクセサリーと交換部品 | www.kaercher.com で入手可能 |
よくある質問 - WB 7 Plus Kärcher
ユーザーの質問 WB 7 Plus Kärcher
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 掃除機 無料でPDF形式で！マニュアルを見つける WB 7 Plus - Kärcher 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 WB 7 Plus ブランド Kärcher.

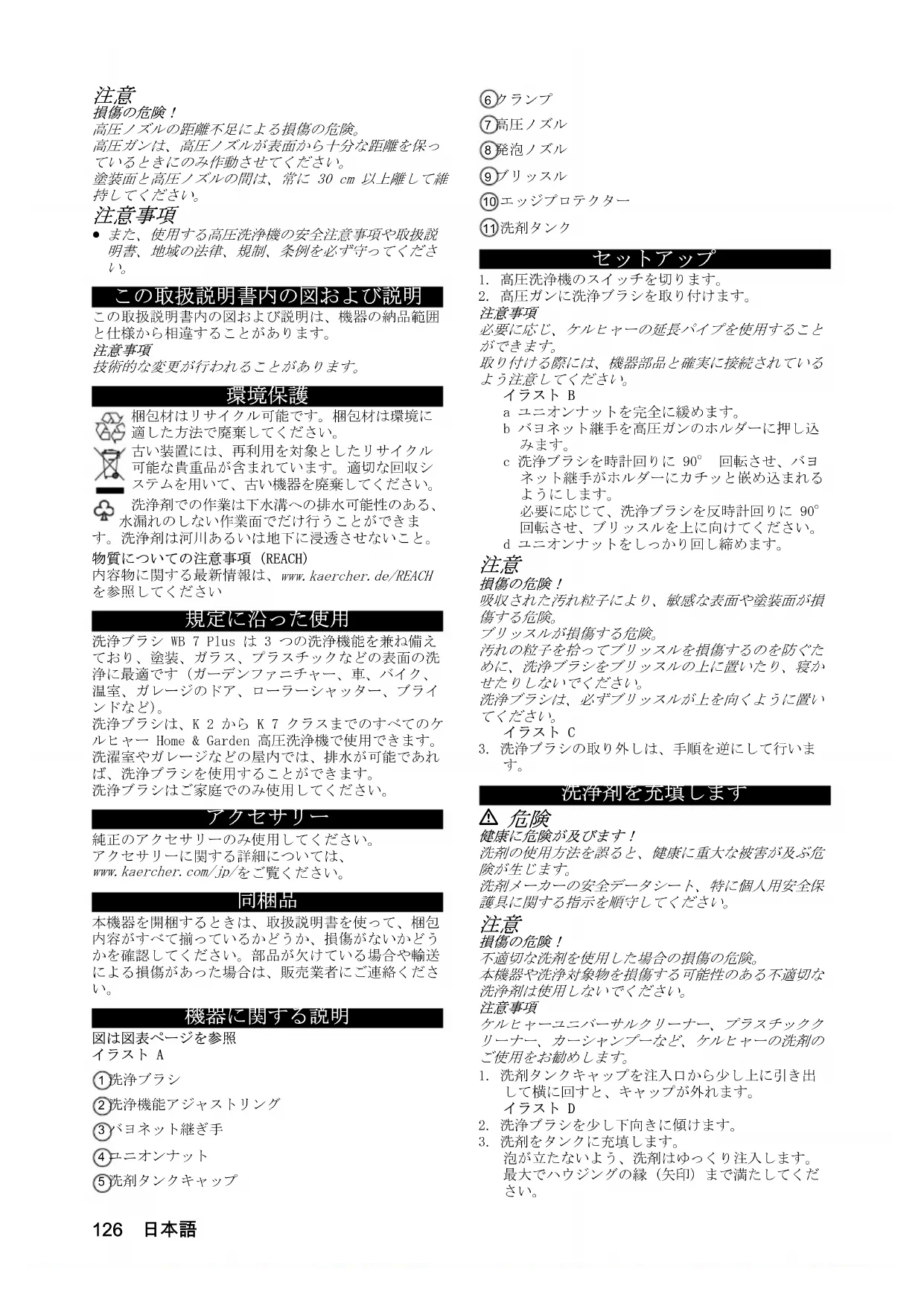

使用説明書 WB 7 Plus Kärcher
この取扱説明書内の図および説明…… 126
環境保護.... 126
規定に沿った使用.... 126
アクセサリー.... 126
同桐品.... 126
機器に関する説明.... 126
セットアップ.... 126
洗浄剤を充填します…… 126
運転.... 127
使用後.... 127
保管.... 128
お手入れとメンテナンス 128
障害発生時のサポート 128
保証 129
一般的な注意事項
本機器を初めて使用する前に、このオリジナル取扱説明書と、本機器と共に使用するケルヒャー高圧洗浄機の取扱
説明書および安全注意事項をお読みください。記載事項に従ってください。
説明書等の書類はすべて、後の使用あるいは次の所有者のために保管してください。
安全注意事項
注意
- 他の人や動物が近くにいるときは、本機器を稼動しないでください。
- 洗浄作業の終了後は、高圧洗浄機をオフにし、本機器を高圧ガンから取り外して点検または整備を行ってください。
- 反動で怪我をする危険があります。足場をしっかりと確保し、高圧ガンをしっかりと握ってください。
- 最高許容水温は 60℃ です。
注意
損傷の危険！
高压ノズルの距離不足による損傷の危険。
高圧ガンは、高圧ノズルが表面から十分な距離を保っているときにのみ作動させてください。
塗装面と高圧ノズルの間は、常に 30 cm 以上離して維持してください。
注意事項
- また、使用する高圧洗浄機の安全注意事項や取扱説明書、地域の法律、規制、条例を必ず守ってください。
この取扱説明書内の図および説明
この取扱説明書内の図および説明は、機器の納品範囲と仕様から相違することがあります。
注意事項
技術的な変更が行われることがあります。
環境保護
梱包材はリサイクル可能です。梱包材は環境に適した方法で廃棄してください。
古い装置には、再利用を対象としたリサイクル可能な貴重品が含まれています。適切な回収システムを用いて、古い機器を廃棄してください。
洗浄剤での作業は下水溝への排水可能性のある、 く漏れのしない作業面でだけ行うことができま 先浄剤は河川あるいは地下に浸透させないこと。
物質についての注意事項 (REACH)
内容物に関する最新情報は、www.kaercher.de/REACHを参照してください
規定に沿った使用
洗浄ブラシ WB 7 Plus は 3 つの洗浄機能を兼ね備えており、塗装、ガラス、プラスチックなどの表面の洗浄に最適です（ガーデンファニチャー、単、バイク、温室、ガレージのドア、ローラーシャッター、ブラインドなど）。
洗浄ブラシは、K2からK7クラスまでのすべてのケルヒャーHome & Garden高圧洗浄機で使用できます。 洗濯室やガレージなどの屋内では、排水が可能であれば、洗浄ブラシを使用することができます。 洗浄ブラシはご家庭でのみ使用してください。
アクセサリー
純正のアクセサリーのみ使用してください。
アクセサリーに関する詳細については、
www.kaercher.com/jp/をご覧ください。
同梱品
本機器を開梱するときは、取扱説明書を使って、梱包内容がすべて揃っているかどうか、損傷がないかどうかを確認してください。部品が欠けている場合や輸送による損傷があった場合は、販売業者にご連絡ください。
機器に関する説明
図は図表ページを参照
イラスト A
①洗浄ブラシ
②洗浄機能アジャストリング
③ バヨネット継ぎ手
④ユニオンナット
⑤洗剤タンクキャップ
⑥クランプ
⑦高圧ノズル
⑧発泡ノズル
⑨ブリッスル
⑩エッジプロテクター
⑪洗剤タンク
セットアップ
- 高圧洗浄機のスイッチを切ります。
- 高圧ガンに洗浄ブラシを取り付けます。
注意事項
必要に応じ、ケルヒャーの延長パイプを使用することができます。
取り付ける際には、機器部品と確実に接続されているよう注意してください。
イラスト B
a ユニオンナットを完全に緩めます。
b バヨネット継手を高圧ガンのホルダーに押し込みます。
c 洗浄ブラシを時計回りに 90° 回転させ、バヨネット継手がホルダーにカチッと嵌め込まれるようにします。
必要に応じて、洗浄ブラシを反時計回りに 90° 回転させ、ブリッスルを上に向けてください。
d ユニオンナットをしっかり回し締めます。
注意
損傷の危険！
吸収された汚れ粒子により、敏感な表面や塗装面が損傷する危険。
ブリッスルが損傷する危険。
汚れの粒子を拾ってブリッスルを損傷するのを防ぐために、洗浄ブラシをブリッスルの上に置いたり、寝かせたりしないでください。
洗浄ブラシは、必ずブリッスルが上を向くように置いてください。
イラスト C
- 洗浄ブラシの取り外しは、手順を逆にして行います。
洗浄剤を充填します
△ 危險
健康に危険が及びます！
洗剤の使用方法を誤ると、健康に重大な被害が及ぶ危険が生じます。
洗剤メーカーの安全データシート、特に個人用安全保護具に関する指示を順守してください。
注意
損傷の危険！
不適切な洗剤を使用した場合の損傷の危険。
本機器や洗浄対象物を損傷する可能性のある不適切な洗浄剤は使用しないでください。
注意事项
ケルヒャーユニバーサルクリーナー、プラスチッククリーナー、カーシャンプーなど、ケルヒャーの洗剤のご使用をお勧めします。
- 洗剤タンクキャップを注入口から少し上に引き出して横に回すと、キャップが外れます。 イラスト D
- 洗浄ブラシを少し下向きに傾けます。
- 洗剤をタンクに充填します。
泡が立たないよう、洗剤はゆっくり注入します。最大でハウジングの縁（矢印）まで満たしてください。
- 洗剤タンクキャップを回し戻し、注入口に押し込みます。
運転
洗浄機能を設定する
注意
損傷の危険！
高压ガンを作動させたまま洗浄機能アジャストリングを回すと、洗浄ブランを損傷する可能性があります。高压ガンの作動中は、洗浄機能アジャストリングを回さないようにしてください。
- 洗浄機能アジャストリングを対応する記号まで回し、希望の洗浄機能を設定します。
イラスト E
フラットジェット 高圧ガンを作動させると、高圧ノズルからフラットジェットが噴射されます。 用途：
- 予備洗浄、粗い汚れをほぐす
- 徹庇したメイン洗浄
- 洗浄フォームとほぐした汚れの洗い流し
洗浄フォーム
高圧ガンを作動させると、発泡ノズルから洗浄フォームが出ます。 用途：
- 洗剤の塗布
洗浄ブラシ
高圧ガンを作動させると、ブリッスル 部分から水が流れ出します。 用途：
- 水洗いしたブリッスルで、機械的なメイン洗浄を優しく行います。汚れをほぐし常に洗浄することで、表面の損傷を防ぎます。
予備洗浄
注意
表面の損傷
高压ノズルの距離が少なすぎるために起こる、敏感な表面や塗装面の損傷。
敏感な表面や塗装面では、少なくとも 30 cm の噴射距離を守ってください。
一箇所に留まらず、洗浄ブラシは絶えず移動させてください。
まず最初に、日立たない箇所で洗浄機能をテストしてください。
-
洗浄機能「フラットジェット」を設定します。章洗浄機能を設定するを参照してください。
-
高圧ガンを作動させ、表面を下から上へ予備洗浄します。
イラスト F
洗浄フォームを塗布する
- 洗浄機能「洗浄フォーム」を設定します。章 洗浄機能を設定するを参照してください。
- 压力制御機能付き高圧ガンの場合は、最適な発泡が行われるように最大圧力を設定してください。
注意
損傷の危険！
洗浄フォームは、表面が高温だったり、または長時間放置したりすると、表面を損傷するおそれがあります。
高温の表面には洗浄フォームを塗布せず、最大接触時間を守ってください。
洗浄フォームは乾燥させないでください。
- 高圧ガンを作動させ、洗浄対象面の下から上に向かって洗浄フォームを塗布します。
注意事項
泡の出が悪いときや洗剤タンク内の残量が少ないときは、図のように発泡ノズルを少し下に傾けるか、洗剤を補充してください。
注意事項
洗剤は乾燥した表面でより良い効果を発揮します。
イラスト G
洗浄ブラシで洗浄する
注意
塗装の損傷
洗浄ブラシの汚れによる表面の損傷。
洗浄ブラシを使用する場合は、洗浄ブラシに汚れやその他の粒子がついていないことを必ず事前に確認してください。
- 洗浄機能「洗浄ブラシ」を設定します。章 洗浄機能を設定するを参照してください。
注意
損傷の危険！
粗い汚れによる表面の損傷。
洗浄ブラシを使用する前には、洗浄する表面の粗い汚れをフラットジェットで毎回除去してください。章予備洗浄を参照してください。
注意
損傷の危険！
過大な力をかけることによる損傷の危険。
洗浄ブラシはほんの少しの力で表面上で動かすようにし、洗浄ブラシのハウジングに接触して損傷しないようにしてください。
さらに、エッジプロテクターも敏感な表面との接触時に保護機能を発揮します。
- 高圧ガンを作動させ、洗浄ブラシで表面を下から上へ洗浄します。
イラスト H
後洗浄
注意
表面の損傷
高压ノズルの距離が少なすぎるために起こる、敏感な表面や塗装面の損傷。
敏感な表面や塗装面では、少なくとも 30 cm の噴射距離を守ってください。
一箇所に留まらず、洗浄ブラシは絶えず移動させてください。
まず最初に、日立たない箇所で洗浄機能をテストしてください。
後洗浄：
-
洗浄機能「フラットジェット」を設定します。章洗浄機能を設定するを参照してください。
-
高圧ガンを作動させ、残っている汚れや洗浄フォームを下から上に洗い流します。
イラスト F
使用後
洗剤タンクと発泡ノズルをすすぐ
注意
損傷の危険！
乾いてこびりついた洗剤で発泡ノズルが詰まることによる損傷の危険。
洗剤を使用したら、毎回使用後に洗剤タンクと発泡ノズルをすすいでください。
- 洗剤タンクキャップを注入口から少し上に引き出して横に回すと、キャップが外れます。
イラスト I
-
未使用の洗剤を洗剤タンクから洗剤ボトルに戻してください。
-
洗剤タンクにきれいな水を半分ほど入れ、振り出して空にします。
-
洗剤タンクにはきれいな水を入れてください。
-
洗浄機能アジャストリングを「洗浄フォーム」の位置に回します。
-
高圧ガンを約 15 秒間作動させます。 発泡ノズルがすすがれます。
-
洗剤タンクを空にします。
-
洗剤タンクキャップを回し戻し、注入口に押し込みます。
洗浄ブラシの洗浄
使用後は、洗浄ブラシを念入りに洗浄し、乾燥させてください。
-
高圧ガンから洗浄ブラシを取り外します。章セットアップを参照してください。
-
洗浄ブラシは、きれいな水でブリッスルを中心に念入りにすすいでください。 イラスト J
注意
損傷の危険！
洗浄ブラシをブリッスルの上に置くと、永久に変形するおそれがあります。
洗浄ブラシをブリッスルの上に置かないでください。
-
洗浄ブラシを勢いよく振り、それからブリッスルが上に向くように置きます。 イラスト K
-
洗浄ブラシを完全に乾かします。
保管
注意
損傷の危険！
洗浄ブラシをブリッスルの上に置くと、永久に変形するおそれがあります。
洗浄ブラシをブリッスルの上に置かないでください。きれいに洗って乾燥させた洗浄ブラシは、ブリッスルを上向きにして霜がおりない場所に保管してください。
イラスト K
お手入れとメンテナンス
高圧ノズルの取り外し / 取り付け
- 高圧ガンの洗浄ブラシを取り外します。章 セットアップを参照してください。
- 高圧ノズルを洗浄ブラシから取り外します。 イラスト L
注意
負傷の危険
ドライバーの使用時には、手が滑って刺し傷や切り傷を負ったり、物的損害が生じたりする危険があります。
ドライバーは慎重に使用してください。
a ドライバーを使って、レバーの要領でクランプを取り出します。
b 高圧ノズルを引き抜きます。
- 高圧ノズルを逆の手順で洗浄ブラシに取り付けます。
高圧ノズルの洗浄
- 高圧ノズルを取り外します。章 高圧ノズルの取り外し／取り付けを参照してください。
- 高圧ノズルをきれいな水で両方向にすすぎます。 損傷している高圧ノズルを交換します。
- 高圧ノズルを取り付けます。章 高圧ノズルの取り外し／取り付けを参照してください。
障害発生時のサポー
障害発生の原因は簡単なものであることがよくあり、以下の一覧表を参考にすればご自分で対処することができます。確信が持てない時や、該当する障害が記載
されてない場合は認可カスタマーサービスまでご連絡ください。
| エラー 原因 解決策 | ||
| 高圧洗浄機に圧力がかからないか、または脈動します。 | 高圧ノズルが詰まっているか、または損傷しています。 | 1. 高圧ノズルを取り外します。章 高圧ノズルの取り外し/取り付けを参照してください。2. 高圧ノズルに詰まりがないか確認し、必要に応じて洗浄します。章 高圧ノズルの洗浄を参照してください。3. 高圧ノズルに損傷がないか確認し、必要に応じて交換します。4. 高圧ノズルを外した洗浄ブラシをきれいな水ですすぎます。5. 高圧ノズルを取り付けます。章 高圧ノズルの取り外し/取り付けを参照してください。 |
| 発泡ノズルから洗浄フォームが出ないか、または出ても少なすぎます。 | 洗浄機能アジャストリングが「洗浄フォーム」の位置まで回されていません。 | 1. 洗浄機能アジャストリングを「洗浄フォーム」の位置まで回します。章 洗浄機能を設定する を参照してください。 |
| 洗剤タンク内に洗剤がないか、またはあっても少なすぎます。 | 1. 洗剤タンクに適切な洗剤を注人されます。章 洗浄剤を充填します を参照してください。 | |
| 洗剤タンクと発泡ノズルが使用後にきれいな水で洗い流されておらず、乾いてこびりついた洗剤が堆積しています。 | 1. 洗剤を洗剤ボトルに戻します。章 洗剤タンクと発泡ノズルをすすぐ を参照してください。2. 洗剤タンクをきれいな冷水で満たします。3. 洗浄機能アジャストリングを「洗浄フォーム」の位置に回し、高圧ガンを作動させて発泡ノズルをすすぎます。4. それでも泡が出ない場合は、洗剤タンクのキャップを開けて、きれいな冷水に洗浄ブラシを完全に漬け、そのまま 1 時間待ってください。5. 洗剤タンクをきれいな冷水で満たし、高圧ガンを約 30 秒作動させ、発泡ノズルをすすぎます。6. 洗剤タンクを空にします。7. 洗剤タンクに洗剤を入れます。章 洗浄剤を充填します を参照してください。 |
保証
国ごとに弊社の販売会社が発行する保証条件が有効です。保証期間中は、資材または製造上の欠陥が原因とみられる装置の故障に関しては無料で修理いたします。詳しくはカスタマーサービスまでお問い合わせください。
