MANUALE UTENTE DPK5661B AEG

Benvenuto in AEG! Grazie per aver scelto di acquistare quello prodotto.

Per riceveve consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottener informazioni sull'assistenza tecnica e la riparazione: www.aeg.com/support

Con riserva di modifiche.

INDICE

1. INFORMAZIONI PER LA SICUREZZA 126
2. ISTRUZIONI DI SICUREZZA 129
3. INSTALLAZIONE 130
   4.DESCRIPTIONE DEL PRODOTTO 131
4. USO QUOTIDIANO 131
   6.CURAEPULIZIA. 133
5. RISOLUZIONE DEI PROBLEMI 134
6. CONSIDERAZIONI SULL'AMBIENTE 135

1. INFORMAZIONI PER LA SICUREZZA

Leggere attendamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesions o dati derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Quest'apparecchiatura più essere usata da bambini a partire da 8 anni di età e da adulti con disponà fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se struiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.

• Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico alla essere supervisionati.

1.2 Avverenze di sicurezza generali

• Questa apparecchiatura è stata pensata per un uso domestico sopra a piani cottura, fornelli e dispositivi di cottura simili.
• Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
• Quest'apparecchiatura più essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistematicioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).
• Prima di qualsiasi intervento di manutenzione, scollegare l'apparecchiatura alla presa di corrente.
• ATTENZIONE: Le parti accessibili potrebbero surriscaldarsi in fase di utilizzo con le apparecchiature di cottura.
• Servirsi unicamente delle viti di fissaggio fornite in dotazione con l'apparecchiatura; qualora le viti non siano state fornite in dotazione, servirsi di quale consigliate nelle istruzioni di installment. Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installment.
• AVVERTENZA: La mancata installazione delle viti o del dispositivo di fissaggio secondo le presenti istruzioni cui comportare rischi elettrici.
  Non usare adesivi per riparare il dispositivo.

• La distanza minima fra la superficie del piano di cottura - sul quale si trovano le pentole - e la parte inferiore dell'apparecchiatura deve essere di almeno 65~cm , salvo individazione contraria nelle istruzioni di installmente per l'apparecchiatura o il piano cottura.

• Lo scarico dell'aria deve essere conforme ai regolamenti delle autorità locali.

• Assicurare la Buona ventilazione nell'ambiente in cui è installata l'apparecchiatura per evitare la circolazione di gas provenienti da apparecchiature che bruciano gas o altri combustibili, comprese fiamme libere.
• Verificare che le aperture di ventilazione non siano bloccate e che l'aria raccolta dall'apparecchiatura non venga convogliata in un tubo utilizzato per lo scarico di fumo e vapore da altre apparecchiature apparecchi (impianti di riscaldamento centralizzato, termosifoni, scaldacqua, ecc.).
• Quando l'apparecchiatura si aziona in concomitanza con altri dispositivi, il vuoto generato nella stanza (depressione) non deve superare il valore di 0,04 mbar.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza technique autorizzato o da una persona qualificata per evitare situazioni di pericololo elettrico.
• Se il set di cavi è danneggiato, deve essere sostituito da uno speciale set di cavi disponibile presso il produttore o il Centro di Assistenza Autorizzato.
• Qualora l'apparecchiatura sa is collegata direttamente all'alimentazione, l'impianto elettrico delve essere dotato di un dispositivo di isolamento che permetta lo scollegamento dell'apparecchiatura alla rete su tutti i poli. Lo scollegamento completo deve avvenire in linea con le condizioni indicate nella categoria III di sovratensione. I mezzi per lo scollegamento devono essere incorporati nel cablaggio fisso conformmente alle regole di cablaggio.
• Non cucinare in modalità flambé sotto all'apparecchiatura.
• Non usare per lo scarico di materiali e vapori pericolosi o esplosivi.

• Pulire regolarmente l'apparecchiatura con un panno morbido per evitare il deterioramento dei materiali che compongono la superficie.

• Non utilizzato pulitori a vapore, spruzzi d'acqua, detergenti abrasivi aggressivi o raschietti metallici affiliati per pulire la superficie dell'apparecchiatura. Utilizzato solo detergenti neutri.

• Pulire i filtri del grasso a intervalli (con una cadenza almeno bi-menile) e rimuovere i depositi di grasso dall'apparecchiatura per prevenire il rischio di incendio.
• Servirs di un panno per pulire l'interno dell'apparecchiatura.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• L'installazione dell'apparecchiatura devese sere eseguita da personale qualificato.
  Non installment outilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i quanti di sicurezza e le calzature adeguate.
• Prima di installare l'apparecchiatura è necessario rimuovere tutto l'imballaggio, l'etichetta e la pellicola protettiva.
  Non installare l'aria di scarico in una cavity a parete, a meno che la cavity non sia progettata a tal fine.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
• Verificare che i parametri sulla targhetta siano compatibili con leindicazioni elettriche dell'alimentazione.
  Se il symbolo (on è stampato sulla targhetta identificativa, l'apparecchiatura deve essere collegata a terra.

Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
- Evitare che i collegamenti elettrici si aggrovigliino.
Nonutilizzare prese multipleeprolunghe.
- Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre alla spina.
- I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati sulla'uso di attrezzi.
- Verificare che l'apparecchiatura sia installata correttamente. Un cavo di alimentazione allentato e non corretto cui far sorriscaldare il terminale.
- Collegare l'apparecchiatura al termine dell'infallazione. Assicurarsi che sia possibile accedere alla rete elettrica durante l'infallazione.

2.3 Utilizzo

AVVERTENZA!

Rischio di lesioni, ustioni o scosse elettriche.

• L'apparecchiatura è destinata solo alla cottura. Non serviri dell'apparecchiatura per nessun altro uso.
  Non modificare le specifiche tecniche dell'apparecchiatura.
  Non accendere l'apparecchiatura con le mani bagnate o quando è a fatto con l'acqua.

Utilizzare solo gli accessori forniti con l'apparecchiatura.
- Tenere le fiamme o gli oggetti caldi lontano da grassi e oli in fase di cottura e frittura.
- Non usare grill elettricienza protezione.
Non usare l'apparecchiatura come superficie di stoccaggio.
Non versare liquidi sull'apparecchiatura.
Non usare lenti di ingrandimento, binocoli o dispositivi ottici simili per guardare direttamente la sorgente di illuminazione dell'apparecchiatura.
- Se l'apparecchiatura funziona con altri dispositivi, la pressione sviluppata massima non deve superare 4 Pa (4x10-5 bar).

2.4 Assistance

Per riparare l'apparecchiatura contattare un Centro di Assistenza Autorizzato. Utilizzare esclusivamente ricambi originali.
- Per quanto riguarda la lampada o le lampade all'interno di quello prodotto e le

lampade di ricambio vendute
separamente: Queste lampade sono destinate a resistere a condizioni fisiche.
estreme negli elettrodomestici, come
temperatura, vibrazioni, umidità, o sono
destination a segnalare informazioni sullo
stato operativo dell'apparecchio. Non sono
destination ad essere utilizzate in altre
applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

2.5 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo elettrico in prossimità dell'apparecchiatura e gettarlo.

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

3.1 Istruzioni d'installazione

Per informazioni complete sull'installazione dell'apparecchiatura rimandiamo a un libretto di istruzioni separato.

4. DESCrizIONE DEL PRODOTTO

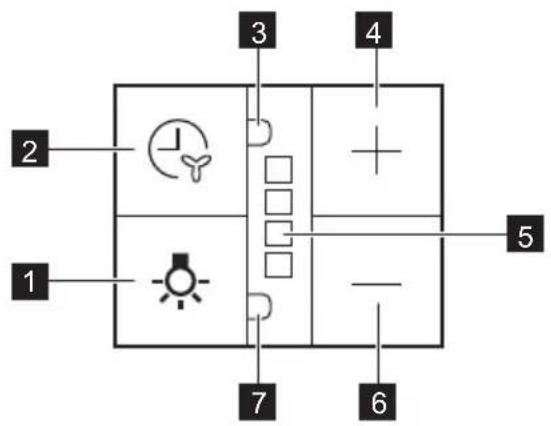

4.1 Panorama del pannello di controllo

	Funzione Descrizione
1	Lampadina Accende e spegne le lui.
2	Tasto della funzione di spegni-mentationi retardato La funzione imposta il ritardo di spegnimento automatico.
3	Spia della funzione di spegni-mentationi retardato Indica se la funzione è attivata.
4	Pulsante Più Aumenta il livello di velocità della ventola.
5	Spie LED Indica i livelli di velocità della ventola nel seguente ordine: Prima velocità, Seconda velocità, Terza velocità, Aumento velocità.
6	Pulsante Meno Riduce il livello di velocità della ventola.
7	Spia della funzione allarme filtero Indica se l'allarme del filtrò è Attivo.

5. USO QUOTIDIANO

5.1 Utilizzo della cappa

Controllare la velocità consigliata in base alla seguente tabella.

1 Durante il riscaldamento del cibo, cucinare con pentole coperte.
2 Mentre si cuoce con pentole coperte su più zone di cottura o bruciatori, friggere delicatamente.
3 Mentre vengono bollite o fritte grandi quantità di ciboswana coperchio, cuocendo su più zone di cottura o bruciatori.

4 Mentre vengono bolite grande quantita di cibo alla un coperchio, elevata umidità. Dopo 8 minuti, l'apparecchiatura torna all'impostazione precedente.

Si consiglia di lasciare la cappa in funzione per circa 15 minuti prima e dopo la cottura.

Attivazione dell'apparecchiatura

Per far funzionare la cappa:

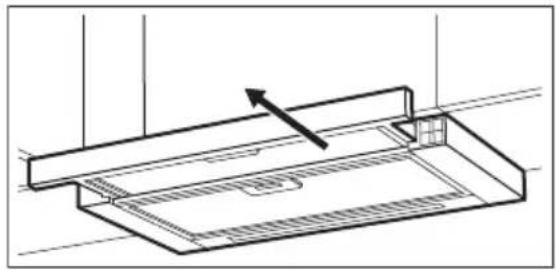

1. Estrarre il cassetto della cappa per più di 5 cm.

Il pannello di controllo è esposto.

1. Premere il pulsante per accendere la cappa.

Per augmentare il livello di velocità della ventola, premere nuovamente il pulsante.

Premere — per diminuire il livello di velocità della ventola.

Le spi LED sul pannello si accendono in base al livello di velocità della ventola selezionato.

Disattivazione dell'apparecchiatura

Per spegnere la ventola, continuare a premere finché la ventola della cappa non si arresta, oppure chiudere il cassetto della cappa.

Quando il cassetto è chiuso, viene salvata l'ultima impostazione della velocità della ventola. Quando il cassetto viene estratto nuovamente, la cappa azionera l'ultima velocità della ventola selezionata.

Illuminazione

L'illuminazione della cappa funziona indipendente delle altre funzioni della cappa.

Attivazione e disattivazione dell'illuminazione

Per illuminare la superficie di cottura, sfiorare il symbolo - simbolo. La chiusura del cassetto non ha alcun effetto sulla luce della cappa.

5.2 Funzione di spegnimento ridardato

Questa funzione consente di spegnere automaticamente la ventola dopo un periodo di funzionamento specifico.

1. Impostare la velocità desiderata della ventola.

2. Premere il pulsante.

La spia sul pannello si accende. Per spegnere la funzione premere nuovamente il pulsante.

La modifica del livello di velocità della ventola della cappa o la chiusura del cassetto della cappa quando la funzione viene attivata comporerà la disattivazione di但这a funzione.

Il tempo dopo che la funzione spegne la ventola:

Livello di velocità del motore	Tempo (min)
1	20
2	15
3	10
4 (Aumento della velocità)	8

5.3 Notifica del filtro

L'allarmechio ricorda di cuiare o pulire il
futto carbone e pulire il fatto antigrasso. La
spia LED lampeggia regolarmente in rosso
per 30 secondi, se il fatto antigrasso deve
essere pulito. Se il fatto al carbone deve
essere sostituito, la spia LED lampeggia in
rosso due volte al secondo per 30 secondi.

Questa funzione si attiva in modo indipendente dopo 40 ore di funzionamento per il filtro antigrasso e 160 ore di funzionamento per il filtro al carbone.

i

La ventola non funziona durante l'allarme. Dopo 30 secondi, la ventola inizia a funzionare con l'ultima impostazione memorizzata.

i

Fare riferimento al capitolo sulla Pulizia del filtro antigrasso nel capitolo sulla Cura e la pulizia.

i

Fare riferimento al capitolo sulla Sostituzione del filtrlo al carbone nel capitolo sulla Cura e la pulizia.

i

Il contatore della funzione per il filtrato al carbone attivo è disabilitato per impostazione predefinita. Per la modalità di ricircolo, deve essere attivata.

Per attivare o disattivare il contatore per ilchio al carbone:

1. Estrarre il cassetto della cappa.

2. Assicurarsi che la ventola sia disattivata.

3. Tenere premuto per 3 secondi.

La funzione viene attivata se due spie LED bianche lampeggiano per 3 secondi. La funzione viene disattivata solo se una spia LED lampeggia per 3 secondi.

Per reimpostare il contatore della funzione durante il periodo di notifica:

1. Estrarre il cassetto della cappa.
2. Tenere premuto per 3 secondi.
   Per reimpostare il contatore della funzione al di fuori del periodo di notifica:
3. Estrarre il cassetto della cappa.
4. Assicurarsi che la ventola sia disattivata.
5. Per ilhetto antigrasso, premere per 3 secondi.
6. Per il filtro al carbone, premere per 3 secondi.
   La spia lampeggia una volta per il corretto ripristino.

6. CURA E PULIZIA

6.1 Note sulla pulizia

Agenti di pulizia

Nonutilizzaredetergenti spazzoleabrasive.

Pulire la superficie dell'apparecchiatura con un panno morbido imbevuto di acqua tiepida e detergente delicato.

Dopo la cottura alcune parti dell'apparecchio possono surriscaldarsi. Per evitare macchie, l'apparecchio deve essere raffreddato e asciugato con un panno pulito o un tovagliolo di carta.

Pulire le macchie con un detergente delicato.

Tenete ben pulita la cappa

Pulire l'apparecchiatura agli mese per evitare il deterioramento dei materiali che compongo la superficie.

Pulire accuratamente l'interno e i filtri anti-grasso.

L'accumulo di grasso o di altri residui potrebbe causare un incendio.

Seguire le istruzioni per la pulizia dei filtri quando la notificca filtrò è attiva. Fare riferimento al capitolo "Utilizzo quotidiano".

Filtro al carbone

Il tempo di saturazione del filtro al carbone attivo varia a seconda del tipo di cottura e della regolarità di pulizia del filtrto anti-grasso. Fare riferimento al foglietto illustrativo incluso nell'accessorio.

6.2 Pulizia del filtro antigrasso

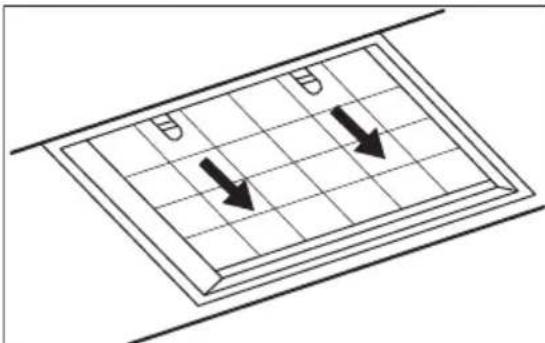

I filtri sono montati con l'uso di clip e perni sul lato opposto.

Per pulire ilhetto:

1. Premere l'impugnatura del clip di montaggio sul pannello delhettoizzato alla cappa.

1. Inclinare leggermente la parte anteriore del filtro verso il basso, quindi tirare.
   Ripetere i primi due passaggi per tutti i filtri.
2. Pulire a mano i filtri antigrasso utilizzato una spugna con detergenti non abrasivi o lavarli in lavastoviglia. Si consiglia di pulire i filtri antigrasso a mano.

i

La lavastoviglie deve essere impostata su una temperatura Bassa e un ciclo breve. Il filtro antigrasso potrebbs colorirsi, non influisce in alcun modo sulle prestazioni dell'apparecchiatura.

1. Per montare i filtri, eseguire i primi due passaggi nell'ordine inverso.
   Ripetere i passaggi per tutti i filtri, ove applicabile.
   6.3 Sostituzione del filtro al carbone

2. facoltativo

i

A seconda del tipo, il filteringo o non vu.
essere rigenerato. Fare riferimento all'opuscolo fornito con il filtering.

7. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Per sostituire il filtro:

1. Rimuovere i filtri antigrasso dall'apparecchiatura.
   Rimandiamo alla sezione "Pulizia del filtro antigrasso" in quello capitolo.
2. Tirare le alette verso la parte posteriore del filtrlo.

1. Inclinare leggermente la parte anteriore del filtro verso il basso, quindi tirare.
2. Per installare unhetto, eseguire gli stessi passaggi nell'ordine inverso.

6.4 Sostituzione della lampadina

Questa apparecchiatura è dotata di una spia LED e un ingranaggio di controllo separato (driver LED). Questi componenti sono essere sostituiti solo da un technician. In caso di anomalie di funzionamento rimandiamo a "Assistenza" nel capitolo dedicato alle "Istruzioni di sicurezza".

7.1 Cosa fare se...

Problema Causa possibile Soluzione
Non è possibile azionare l'elettrdomestico.	L'apparecchiatura non è collegata a una fonte di alimentazione oppure non è collegata in maniera corretta.	Accertarsi che l'elettrodomestico sia collegato correttamente all'alimentazione elettrica.
Non è possibile azionare l'elettrdomestico.	Mancanza di alimentazione elettrica.	Controllare il fusibile o l'interruttore principale. Se il fusibile o l'interruttore continuano a interrompere il circuito, contattare un elettricista qualificato.
Non è possibile azionare l'elettrdomestico.	Gli sportelli dell'armadio non sono allineati con il te-laio del mobile.	Allineare gli sportelli dell'armadio.
La lampadina non funziona. La lampadina è difettosa. Contattare un Centro Assistenza Autorizzato.
L'apparecchiatura non assorbè abbastanza vapori.	La velocità del motore non è adeguata ai vapori che appaiano.	Aumentare la velocità del motore.

8. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il symbolo Smaltire l'imballaggio negli appositi contentitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana riciclando rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il symbolo con i rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

AEG KOMNaHncaBHa KoW KeJIdiHi3! KypblrmbI3dbI TaHdaFaHbIHbI3fa paKMeT.

PainanaHy TypaIbI aKnapaTbI, KITanuHaapdbI, aKaynbIKTbI KOIO KypaIbI, KbI3MeT Kepcety XeHe XeHdey TypaIbI aKnapaTbIMbIHa XepDeH aNbIHbI3: www.aeg.com/support

OHHdpuyi eceptyci3 e3repic ehri3y KykbifbHa ne.

MA3MYHbl

1.KAYINCI3IK TYPALIi AKNAPAT 136
2.KAYINCI3IK TYPALI HYCKAYIAP. 139
3. OPHATY 140
4. ΘHIM CINATTAMACbl 141
5.KYHdJIIKTI PAnDAJAHU 141
6.KYTVKHOHE TA3AAY. 143
7.AKAYIbIKTAPDbI JKOIO. 144
8.KOPIJAFAH OPTAFA KATbICTbl JKAfIaIJIAP. 145

1. KAYINCI3IK TYPALIbI AKNAPAT

Бул Крьлбынbl ophaTy JxHe NaIdaIaHy aIdbHnda 6ipre Jxetki3iInreH HxckaynapdbI MxKnT OkbIN ShbIFbIHbI3.Дурс opHaTnay Hemece NaIdaIaNbay HtNxJeciHde opbH anFaH Jxapakattapfa Hemece 3aKbIMFa eHdipywi XayanTbI emec. HxckaynapdbI bOJaWakTa aHbIKtama any yWiH apkaWah Kayinci3 JxHe KOnKetimdi JxepDe caKTaHbI3.

1.1 BaIIap meH eIci3 aIamdapdbIn kayinci3diRi

• Бул курьлфыны 8 захан ackanбалалap мен дene, ce3im He akbl-ои kaibineTepi wekteyli He Toxipnbeci a3 aadamap e3 kayinci3dirin KaMTamacbI3 etetih aadamhbH KaandaFanaaybI He KypblfblHbI Kayinci3 kOJaHbOByHwa 6epren HycKaybHa cyneHIn, dypbc KOndaH6ay caIapbH TyciHce, OHda KOndaHbHa 6oJadbl. 8 xacka ToImaFaH balaIap MeH MymkiHdiKTEpi eTe wekteyIi Myredek aadamapblbI backaIap KaandaFanaMaFah KafdaJaDa KypblfbldAn aIbIC yCTay KepeK.
  ApnaBkoIaH6a apKbIbI 6aIaIapDbIH KypblfBIMeH.

• Барльк opam MaTePnaIaPbIn 6aIaIapdAn aIbIC yCTan, KOKbIcKa Tnicti TypDe Tactay KepeK.
  KypbIfbl KymbIC iTei TypFaHda, 6aIaIap MeH yJ XaHyapJIapbIH anbc YcTaHbI3.

• BaIIanap KypbIINfblHbIXeHdey XHe Ta3aIay XMbICTapbIH 6aKblaycbl3OpbIHdaMayblKepeK.

5.2 Functia Oprire intarziata

Nu folosi di detergenti si perii abrazive.

Curatai suprafata aparatului cu o laveta moale, apacaldas un detergent neutru.

Funkzioni Pershkrimi

Treguesi per funksionin e alarmit t filrit

Tregon nese alarmi i filtrit eshte aktiv.

5. PÉRDORIMI PÉRDITSHÉM

5.1 Pērdorimi i aspiratorit
