It istruzioni originali

(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11)

4

Transporte con correa

Avvertenze di sicurezza

Avvertenze di sicurezza per torce

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle istruzioni e delle avvertenze di sicurezza può essere causa di scosse elettriche, incendi e/o lesioni

di grave entità.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Leggere e conservare tutte le avvertenze e disposizioni di sicurezza accluse alla batteria o all'elettroutensile fornito assieme alla batteria.

Utilizzare la torcia con cautela. La torcia genera un calore intenso, che aumenta il rischio di incendio e di esplosione.
▶ Non utilizzare la torcia in ambienti a rischio esplosione.
Dopo la disattivazione automatica, non continuare a premere l'interruttore di avvio/arresto. La batteria potrebbe subire danni. Prima di riaccendere la torcia, accertarsi che la batteria sia carica e che la torcia si sia raffreddata.
▶ Utilizzare esclusivamente accessori Bosch originali.
La sorgente luminosa non può essere sostituita. Se la sorgente luminosa è guasta, è necessario sostituire l'intera torcia.

Mantenere la distanza minima fra la torcia e tutte le superfici e gli oggetti illuminati. Se

la distanza è inferiore al valore minimo, gli og- ti potrebbero surriscaldarsi.

ATTENZIONE! Non dirigere lo sguardo a lungo all'interno del raggio luminoso. La radiazione ottica può essere dannosa per gli occhi.

▶ Non coprire la testa della torcia quando la torcia è in funzione. Durante il funzionamento, la testa della torcia si riscalda e può causare ustioni se il calore non si dissipa.
In caso di trasporto e stoccaggio, rimuovere la batteria dalla lampada. La lampada rischia di riscaldarsi.

Utilizzare la lampada solo in ambienti chiusi.

▶ Evitare accumuli di polvere nella postazione di lavoro. Le polveri si possono incendiare facilmente.
In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può incendiarsi o esplodere. Far entrare aria fresca nell'ambiente e contattare un medico in caso di malessere. I vapori possono irritare le vie respiratorie.
In caso d'impiego errato o di batteria danneggiata, vi è rischio di fuoriuscita di liquido infiammabile dalla batteria. Evitare il contatto con il liquido. In caso di contatto accidentale, risciacquare accuratamente con acqua. Rivolgersi immediatamente ad un medico, qualora il liquido entri in contatto con gli occhi. Il liquido fuoriuscito dalla batteria potrebbe causare irritazioni cutanee o ustioni.
Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fumo, esplodere o surriscaldarsi.
Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti, né ad altri piccoli oggetti metallici che potrebbero provocare l'esclusione dei contatti. Un eventuale corto circuito fra i contatti della batteria potrebbe causare ustioni o incendi.

Proteggere la batteria dal calore, ad esempio anche da irradiazione solare continua, fuoco, sporcizia, acqua e umidità. Sus- siste il pericolo di esplosioni e cor-

tocircuito.

Caricare le batterie esclusivamente con caricabatterie consigliati dal produttore. Se un dispositivo di ricarica adatto per un determinato tipo di batterie viene impiegato con batterie differenti, vi è rischio d'incendio.
Utilizzare la batteria solo con articoli del produttore. Soltanto in questo modo la batteria verrà protetta da pericolosi sovraccarichi.
▶ Non modificare né aprire la batteria. Vi è il rischio di cortocircuito.
Accertarsi che il treppiede sia posizionato in modo sicuro. Su fondi irregolari o sconnessi e se le gambe del treppiede sono completamente aperte, quest'ultimo rischia di ribaltarsi.
Accertarsi che tutte le leve di bloccaggio siano sempre chiuse. Se il treppiede è allentato, potrebbe staccarsi o ribaltarsi.

Descrizione del prodotto e dei servizi forniti

Osservare le figure nella parte anteriore delle istruzioni per l'uso.

Utilizzo conforme

La torcia è concepita per un'illuminazione portatile, limitata nel tempo e nello spazio, in ambienti interni e non è adatta per un'illuminazione generale dell'ambiente.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla lampada raffigurata nella pagina di rappresentazione grafica.

(1) Elemento luminoso laterale
(2) Testa della lampada
(3) Indicatore del livello di luminosità
(4) Tasto ON/OFF
(5) Indicatore del livello di carica della batteria
(6) Occhielli per tracolla ^a)
(7) Pulsante di bloccaggio
(8) Batteria ^a)
(9) Tasto di sbloccaggio della batteria a)

(10) Impugnatura per il trasporto

(11) Leve di bloccaggio

a) Questo accessorio non è compreso nella fornitura standard.

Dati tecnici

Torcia a batteria GLT18V-5000

Codice prodotto

3 601 JP5 0..

26 | Italiano

Torcia a batteria GLT18V-5000
Tensione nominale V= 18
Potenza assorbita nomi-nale, max.	W	43
Autonomia ^A)B) , circa min/Ah 25
Flusso luminoso totale ^B)
– Primo livello lm 1000
– Secondo livello lm 2500
– Terzo livello lm 5000
Altezza, max. cm 220
Indice di resa cromatica > 80
Temperatura ambiente consigliata in fase di ri-carica	°C 0 ... +35
Temperatura ambiente consentita durante il funzionamento ^C) e per lo stoccaggio	°C -20 ... +50
Batterie consigliate GBA 18V...		ProCORE18V...
Caricabatteria consigliati		GAL 18V...GAX 18...GAL 36...
Classe di protezione / III
Grado di protezione		IP54

A) a piena luminosità (senza autonomia residua in modalità attenuata)

B) Misurazione a 20-25 °C con batteria ProCORE18V 4.0Ah

C) Prestazioni limitate con temperature < 0 °C

La riproduzione a colori degli oggetti illuminati può subire alterazioni.

I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consultare il sito www.bosch-professional.com/wac.

Batteria

Bosch commercializza torce anche senza batteria. Per sapere se nella dotazione della lampada è compresa una batteria, leggere quanto riportato sulla confezione.

Ricarica della batteria

▶ Utilizzare esclusivamente i caricabatteria indicati nei dati tecnici. Soltanto tali tipi di caricabatteria sono adatti alle batterie al litio utilizzate nella torcia.

Avvertenza: a causa delle norme internazionali per il trasporto, le batterie al litio vengono fornite parzialmente cariche. Per assicurare la piena potenza della batteria, ricaricarla completamente prima dell'impiego iniziale.

Introduzione della batteria

Spingere la batteria carica nell'apposito alloggiamento, sino a farlo scattare udibilmente in posizione.

Rimozione della batteria

Per rimuovere la batteria, premere il tasto di sbloccaggio ed estrarla. Durante tale operazione, non esercitare forza.

La batteria dispone di 2 livelli di bloccaggio per evitarne la caduta in caso di pressione accidentale del tasto di sbloccaggio. Finché la batteria è inserita nella lampada, verrà tenuta in posizione da una molla.

Indicatore del livello di carica della batteria

Avvertenza: non tutti i tipi di batteria dispongono di un indicatore del livello di carica.

I LED verdi dell'apposito indicatore indicano il livello di carica della batteria. Per ragioni di sicurezza, il livello di carica è verificabile esclusivamente quando la lampada è spenta.

Per visualizzare il livello di carica, premere il tasto 📋 oppure 📂 dell'apposito indicatore. Ciò sarà possibile anche a batteria rimossa.

Se premendo il tasto dell'indicatore del livello di carica non si accende alcun LED, significa che la batteria è difettosa e andrà sostituita.

Tipo di batteria GBA 18V...

LED	Capacità
Luce fissa, 3 LED verdi	60-100%
Luce fissa, 2 LED verdi	30-60%
Luce fissa, 1 LED verde	5-30%
Luce lampeggiante, 1 LED verde	0-5%

Tipo di batteria ProCORE18V...

LED	Capacità
Luce fissa, 5 LED verdi	80-100%
Luce fissa, 4 LED verdi	60-80%
Luce fissa, 3 LED verdi	40-60%
Luce fissa, 2 LED verdi	20-40%
Luce fissa, 1 LED verde	5-20%
Luce lampeggiante, 1 LED verde	0-5%

Indicatore del livello di carica della batteria (lampada)

Quando la lampada è accesa, i cinque LED del livello di carica della batteria (5) indicano il livello di carica (8).

Avvertenze per l'impiego ottimale della batteria

Proteggere la batteria ricaricabile da umidità ed acqua.

Conservare la batteria esclusivamente nel campo di temperatura fra -20 °C e 50 °C. Non lasciare la batteria all'interno dell'auto, ad es. nel periodo estivo.

Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto. Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

Attenersi alle indicazioni relative allo smaltimento.

Utilizzo

Sistemazione

Premere il pulsante di bloccaggio (7) e aprire completamente le gambe del treppiede.

Sistemare la lampada su un fondo piano e stabile. Accertarsi che il posizionamento sia sicuro.

Aprire le leve di bloccaggio (11) ed estrarre le aste telescopiche fino a raggiungere l'altezza di lavoro desiderata. Chiudere le leve di bloccaggio (11). All'occorrenza, riserrare le viti delle leve di bloccaggio con un cacciavite.

Rotazione/inclinazione della testa della lampada

La testa della lampada (2) e gli elementi luminosi laterali (1) possono essere ruotati e inclinati in diverse posizioni.

• Testa della lampada: rotazione di 243°, inclinazione di 117,5°
• Elementi luminosi laterali: inclinazione di 120°

Accensione, spegnimento e regolazione della luminosità

Tasto ON/ Funzione OFF (4)

1× pressione Accensione lampada, luminosità ridotta (1° livello)

2× pressioni Accensione lampada, luminosità media (2° livello)

3× pressioni Accensione lampada, luminosità elevata (3° livello)

4× pressioni Spegnimento della lampada

Se la lampada è rimasta accesa per 5 minuti a luminosità attenuata, verrà immediatamente spenta alla prossima pressione.

Protezione contro il sovraccarico in funzione della temperatura

La lampada si spegne in caso di superamento della temperatura di esercizio consentita. Far raffreddare la lampada e quindi riaccenderla.

Indicazioni operative

Se la batteria è scarica, la lampada lampeggerà per 3 volte poco prima di spegnersi e la luminosità verrà ridotta.

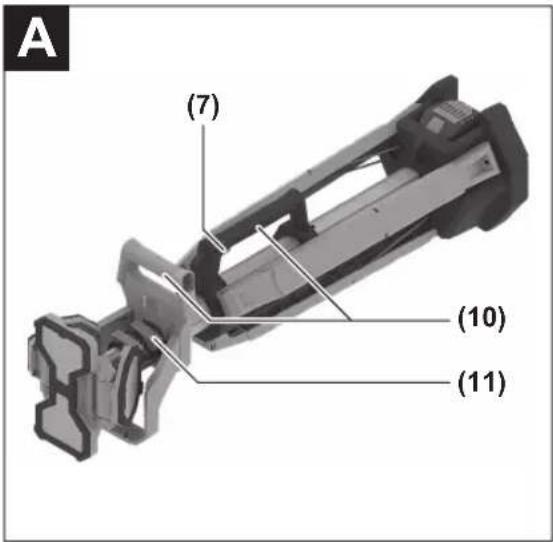

Trasporto in stato ripiegato (vedere fig. A)

Per trasportare la lampada, richiuderla e utilizzare le impugnature per il trasporto (10).

Trasporto con tracolla

Fissare una tracolla agli appositi occhielli (6).

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualsiasi intervento sulla torcia (ad es. interventi di montaggio, manutenzione ecc.), prelevare la batteria, come anche nel caso in cui occorra trasportare o conservare la torcia stessa. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.

La torcia è esente da manutenzione e non contiene parti da sostituire o sottoporre a manutenzione.

Per evitare danneggiamenti, pulire l'inserto in plastica della torcia esclusivamente con un panno morbido e asciutto. Non utilizzare prodotti detergenti né solventi.

La sorgente luminosa non può essere sostituita. Se la sorgente luminosa è guasta, è necessario sostituire l'intera torcia.

Servizio di assistenza e consulenza tecnica

Italia

Tel.: [phone]

I nostri indirizzi di servizio e i collegamenti per il servizio di riparazione e l'ordinazione di pezzi di ricambio si trovano su: www.bosch-pt.com/serviceaddresses

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Smaltimento

Torce, batterie, accessori e imballaggi andranno riciclati nel rispetto dell'ambiente.

Non gettare le torce né le batterie/pile tra i ri-fiuti domestici!

Solo per i Paesi UE:

I dispositivi elettrici ed elettronici o le batterie/pile usate non più utilizzabili devono essere sottoposti/e a raccolta differenziata e smaltiti nel rispetto dell'ambiente. Utilizzare gli appositi sistemi di raccolta. A causa delle sostanze pericolose eventualmente contenute al loro interno, uno smaltimento non appropriato rischia di provocare danni all'ambiente e alla salute.
