MANUALE UTENTE 04-731 NEO tools

IT MANUALE DI TRADUZIONE (UTENTE) Gruppo elettrogeno: 04-731

NOTA: PRIMA DI UTILIZZARE L'APPARECCHIATURA, LEGGERE ATTENTAMENTE IL PRESENTE MANUALE E CONSERVARLO PER FUTURE CONSULTAZIONI. LE PERSONE CHE NON HANNO LETTO LE ISTRUZIONI NON DEVONO ESEGUIRE IL MONTAGGIO, LA REGOLAZIONE O IL FUNZIONAMENTO DELL'APPARECCHIATURA. CONSERVARE IL PRESENTE MANUALE PER FUTURE CONSULTAZIONI.

DISPOSIZIONI SPECIFICHE DI SICUREZZA NOTA!

Leggere attentamente le istruzioni per l'uso e seguire le avvertenze e le condizioni di sicurezza in esse contenute. L'apparecchio è stato progettato per un funzionamento sicuro. Tuttavia, l'installazione, la manutenzione e il funzionamento dell'apparecchio possono essere pericolosi. L'osservanza delle seguenti procedure ridurrà il rischio di incendi, scosse elettriche e lesioni e ridurrà i tempi di installazione dell'apparecchio.

AVVERTENZE RELATIVE AL FUNZIONAMENTO DEL GENERATORE ELETTRICO DIESEL

1. I GAS DI SCARICO DEI MOTORI A COMBUSTIONE INTERNA SONO VELENOSI.

- Non utilizzare mai un motore a combustione in uno spazio chiuso, poiché esiste il rischio di gravi intossicazioni o addirittura di morte dopo una breve permanenza in tali condizioni. Il motore a combustione è progettato per funzionare in un ambiente ben ventilato.

2. IL CARBURANTE PER MOTORI È INFIAMMABILE E TOSSICO

- In caso di versamento di carburante nel tratto gastrointestinale, nelle vie respiratorie o negli occhi, consultare immediatamente un medico. In caso di fuoriuscita di carburante sulla pelle o sugli indumenti, lavare immediatamente con acqua e sapone e cambiare immediatamente gli indumenti.

• Quando si utilizza o si sposta il generatore, accertarsi che sia nella posizione corretta. Se il generatore viene tenuto inclinato, il carburante può fuoriuscire dal carburatore o dal serbatoio.
• È vietato fumare e avvicinarsi a fiamme libere quando il generatore è in funzione.

3. IL MOTORE A COMBUSTIONE INTERNA O IL SUO TUBO DI SCARICO POSSONO ESSERE CALDI

• Il generatore deve essere collocato in un punto in cui non possa essere toccato dalle persone di passaggio, compresi i bambini.
• Evitare di collocare materiali infiammabili in prossimità del tubo di scarico di un motore a combustione interna in funzione.
• Il generatore deve essere posizionato a una distanza di almeno 1 metro da un edificio o da altre apparecchiature, in modo da evitare il surriscaldamento del generatore.
• L'impianto di scarico si riscalda a temperature elevate durante il funzionamento e rimane caldo quando il motore si ferma.

4. PREVENIRE LA POSSIBILITÀ DI SCOSSE ELETTRICHE

• Non mettere mai in funzione il gruppo elettrogeno in condizioni di umidità.
• Non toccare mai i componenti del generatore con le mani bagnate per evitare il rischio di scosse elettriche.
• Il generatore deve essere collegato a terra prima dell'uso.
• Non posare i cavi di commutazione sopra o sotto il generatore.

5. NOTE DI CONNESSIONE

• Non collegare il generatore alla normale rete di alimentazione.
• Non collegare il generatore in parallelo con un altro generatore.
• Non alimentare dispositivi elettronici come radio, televisori, impianti home cinema, impianti SAT, computer, ecc.

NOTE SULL'USO SICURO DEL GENERATORE DIESEL ELETTRICO

Leggere attentamente il presente manuale per acquisire una buona conoscenza dell'apparecchiatura acquistata. Prestare attenzione all'uso del generatore, ai suoi limiti e ai potenziali rischi di pericolo insiti in questo tipo di prodotto.

Il generatore deve essere collocato su una superficie solida.

Il carico del generatore deve rientrare nei limiti specificati sulla targhetta.

Un sovraccarico può danneggiare il generatore o ridurne la durata.

Il motore non deve funzionare a una velocità eccessiva. Non si devono apportare modifiche arbitrarie al progetto del generatore per aumentare o diminuire il regime del motore dell'unità.

Non mettere mai in funzione un generatore mancante di parti, privo di coperture di protezione, ecc.

Il generatore non deve essere utilizzato o conservato in condizioni di umidità o di bagnato. Il generatore non deve essere collocato su superfici altamente conduttive come piattaforme metalliche ecc. Tuttavia, se non è possibile evitare tali condizioni, è necessario indossare guanti e calzature di gomma.

- Mantenere il generatore pulito in modo che non vi siano tracce di olio, fango o altri detriti.

I cavi di prolunga, i cavi di alimentazione e tutte le altre apparecchiature elettriche devono essere in buone condizioni. Non maneggiare mai apparecchiature elettriche con cavi di alimentazione danneggiati.

In caso di folgorazione, rivolgersi immediatamente a un medico.

Non mettere mai in funzione il generatore nelle seguenti condizioni:

- Il regime del motore non è stabilizzato.

• Nessuna raccolta di energia elettrica.
• Si è verificato un surriscaldamento dell'utenza elettrica.
• Si verificano scintille in corrispondenza dei collegamenti elettrici.
• Prese danneggiate.
• Gli intervalli di accensione si verificano nel motore a combustione interna.
• Si verificano vibrazioni eccessive.
• Appaiono fiamme o fumo.
• Il locale in cui si trova il generatore è chiuso.
• Piove o c'è maltempo.
• In un ambiente ad alto rischio di incendio.

Controllare periodicamente l'impianto di alimentazione del carburante per verificare che non vi siano perdite o segni di danni, come sfregamenti o invecchiamento del tubo del carburante, danni al serbatoio o al tappo del serbatoio. Tutti i danni devono essere eliminati prima di avviare il generatore.

Il generatore può essere utilizzato, fatto funzionare e rifornito di carburante solo alle seguenti condizioni:

- Con una buona ventilazione - evitare locali e aree in cui potrebbero accumularsi fumi o vapori, come scavi, cantine, rifugi, locali di scarico, locali di sentina degli yacht. Il flusso d'aria e la temperatura adeguata sono molto importanti. La temperatura non deve superare i 40°C.

- I fumi di scarico devono essere scaricati dall'involucro attraverso un condotto resistente al calore. I fumi di scarico contengono monossido di carbonio, inodore e invisibile. Se inalati, possono causare gravi intossicazioni e persino la morte.

- Riempire il serbatoio del generatore con il carburante in aree ben illuminate. Evitare di versare il carburante. Non rifornire mai il serbatoio con il motore acceso. Attendere sempre che il motore si sia leggermente raffreddato prima di versare il carburante.

- Sia il silenziatore che il filtro dell'aria devono essere sempre installati e mantenuti in buone condizioni, in quanto proteggono dalla fuoriuscita di fiamme in caso di combustione della miscela nel condotto di aspirazione.

- Tenere i materiali infiammabili lontani dal generatore.

Quando si utilizza il generatore, non indossare indumenti larghi, gioielli o qualsiasi altra cosa che possa rimanere impigliata nell'avviamento o nelle parti rotanti del generatore o di qualsiasi dispositivo ad esso collegato. Il generatore deve raggiungere la sua velocità operativa prima di collegare il carico elettrico. Il carico elettrico deve essere scollegato prima di spegnere il motore a combustione.

Per evitare pericolosi sbalzi di potenza che potrebbero danneggiare l'apparecchiatura, non si deve permettere che il motore a combustione interna si spenga a causa dell'esaurimento del carburante quando è collegato un carico elettrico.

Non inserire nulla attraverso le fessure di ventilazione anche quando il generatore non è in funzione. Ciò potrebbe danneggiare il generatore o provocare lesioni personali.

Prima di trasportare il generatore in un veicolo a motore, svuotare il serbatoio del carburante per evitare possibili fuoriuscite.

Utilizzare metodi di sollevamento adeguati quando si sposta il generatore da un luogo all'altro. Metodi di sollevamento inadeguati possono causare lesioni.

Per evitare ustioni, non toccare la marmitta del motore o altre parti del motore a combustione interna o del generatore che potrebbero diventare calde durante il funzionamento.

Non combinare il generatore con altre fonti di elettricità.

Indossare una protezione per le orecchie.

Tutte le riparazioni devono essere effettuate dal servizio di assistenza del produttore.

ATTENZIONE! Nonostante la struttura intrinsecamente sicura, l'uso di misure di sicurezza e di misure di protezione aggiuntive, esiste sempre il rischio di lesioni residue durante il funzionamento.

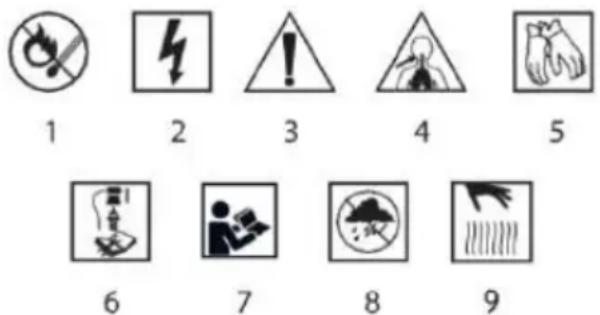

PITTOGRAMMI E AVVERTENZE

1. Pericolo di incendio
2. Attrezzature dal vivo
3. Attenzione Adottare particolari precauzioni
4. Rischio di avvelenamento da gas di scarico
5. Utilizzare guanti protettivi
6. Spegnere il motore e rimuovere il filo dalla candela prima di effettuare interventi di manutenzione o riparazione.
7. Leggere le istruzioni per l'uso, osservare le avvertenze e le condizioni di sicurezza in esse contenute!
8. Proteggere dall'umidità
9. Attenzione all'elemento caldo.

DESCRIZIONE DEGLI ELEMENTI GRAFICI

La seguente numerazione si riferisce ai componenti del dispositivo illustrati nelle pagine grafiche di questo manuale.

Designazione Fig. A	Descrizione
1	Maniglia di trasporto
2	Tappo del serbatoio del carburante
3	Valvola del carburante
4	Filtro dell'aria
5	Ruote di trasporto
6	Motore a combustione interna
7	Cavo di avviamento
8	Indicatore del livello dell'olio
9	Batteria per l'avviamento del gruppo elettrogeno
10	Ripiano della batteria
11	Maniglie di trasporto
12	Generatore di energia
13	Pannello dell'unità
14	Indicatore del livello del carburante
15	Serbatoio del carburante
16	Leva di aspirazione
Designazione Fig. B	Descrizione
1	Segnalazione di funzionamento
2	Avvio e spegnimento del generatore
3	Voltmetro
4	Presa AC 230V 16A
5	Presa AC 230V 16A
6	Presa AC 230V 32A
7	Terminale DC "+"
8	Terminale DC "-"
9	Fusibile CA
10	Fusibile CC
11	Terminale di terra

* Potrebbero esserci delle differenze tra la grafica e il prodotto reale.

SCOPO

Un generatore è un dispositivo che converte l'energia meccanica in energia elettrica. La sua fonte di energia è un motore a combustione interna. Il generatore è ideale quando non c'è una fonte permanente di elettricità. È ideale come fonte di energia di emergenza in case, campeggi, villaggi turistici, ecc. Il generatore può essere utilizzato per alimentare dispositivi come utensili elettrici, lampade a incandescenza, dispositivi di riscaldamento e altri dispositivi simili che richiedono 230 V CA.

ATTENZIONE ! Si sconsiglia di utilizzare il generatore per apparecchiature elettriche contenenti componenti elettronici sensibili alle fluttuazioni di tensione.

Il generatore non richiede praticamente alcuna manutenzione.

Non utilizzare in modo improprio il generatore

• Versare l'olio sul generatore.
• Riempire il serbatoio del carburante.
• Messa a terra del generatore

Tirare la fune di avviamento Fig. A7 dapprima lentamente fino a sentire l'innesto della frizione, quindi tirarla con decisione. Questa operazione può richiedere diverse ripetizioni prima che il motore a combustione si avvii.

FUNZIONAMENTO DEL DISPOSITIVO

PREPARAZIONE AL LAVORO

L'AVVIAMENTO DEL MOTORE A COMBUSTIONE INTERNA

Non collegare le utenze sotto forma di apparecchiature elettriche prima di avviare il motore. Il serbatoio non deve essere riempito oltre il livello massimo consentito, poiché il carburante potrebbe fuoriuscire a causa dell'aumento della temperatura durante il funzionamento del motore.

Durante il rifornimento di carburante è necessario osservare le seguenti regole:

il motore non può funzionare.

il carburante non deve essere versato.

MESSA A TERRA DEL GENERATORE

Il morsetto di terra del generatore si trova sul pannello del generatore

Fig. B11 ed è collegato alle parti metalliche non conduttive del generatore e ai morsetti di terra di ogni presa.

Prima di utilizzare il terminale di terra, consultare un elettricista qualificato, un ispettore elettrico o un'agenzia locale competente per le normative o le ordinanze locali applicabili all'uso previsto del generatore.

Per evitare scosse elettriche causate da apparecchiature difettose, il generatore deve essere collegato a terra. Collegare un tratto di cavo di alimentazione unipolare (filo) di sezione ampia (minimo 4 mm²) tra il terminale di messa a terra di figura B11 e la barra di messa a terra inserita nel terreno. I generatori sono dotati di una terra di sistema che collega i componenti del telaio del generatore ai terminali di terra delle prese di uscita CA. La terra del sistema non è collegata al conduttore neutro CA. Se il generatore viene testato con un tester per prese, mostrerà la stessa condizione del circuito di messa a terra delle prese domestiche.

FUORIUSCITA DI OLIO

• Prima di avviare il generatore per la prima volta, preparare 1,1 litri di olio di tipo SAE15W30. Svitare il tappo di riempimento dell'olio e versare la quantità di olio indicata. Controllare il livello dell'olio con l'indicatore di livello Fig. A8 e riavvitare il tappo di riempimento dell'olio.
• Riempire il serbatoio del carburante fig. A15 con benzina senza piombo. Svitare il tappo del serbatoio fig. A2. Una volta terminato il rifornimento, accertarsi che il tappo di rifornimento fig. A2 sia ben serrato.
• Mettere a terra il generatore Fig. B11 (cavo di messa a terra non incluso nella dotazione del generatore).

L'AVVIAMENTO DEL MOTORE A COMBUSTIONE INTERNA

Ruotare la leva della valvola del carburante fig. A3 in posizione "ON". A motore freddo, spostare la leva dell'acceleratore del carburante (aspirazione) fig. A16 / fig. C1 verso destra.

Inserire l'accensione del generatore ruotando la chiave fig. B2 in posizione "ON". Tirare il cavo di avviamento fig. A7/fig. C4 dapprima lentamente fino a sentire l'innesto della frizione, quindi tirandolo con forza. Per avviare il motore a combustione può essere necessario tirare più volte il cavo di avviamento.

AVVIO DEL GENERATORE DALLA BATTERIA

Quando si avvia il motore con il motorino di avviamento, attenersi alle seguenti istruzioni.

• Spostare la leva dell'acceleratore del carburante (aspirazione) Fig. A16 verso destra.
• Portare la leva dell'interruttore con protezione da sovracorrente CA fig. B7 in posizione "ON". La spia di tensione fig. B1 si accende.
• Ruotare la chiave di figura B2 in posizione START e mantenerla per 5 secondi o finché il motore non si avvia.

Il voltmetro Fig. B6 indicherà il valore della tensione generata.

L'azionamento del motorino di avviamento per più di 5 secondi può danneggiare il motore. Se il motore non si avvia, rilasciare l'interruttore e attendere 10 secondi prima di riavviare il motorino di avviamento.

Se la velocità del motorino di avviamento diminuisce dopo un certo periodo di tempo, significa che la batteria deve essere ricaricata.

Dopo l'avviamento del motore, lasciare che l'interruttore del motore torni in posizione ON.

Ruotare la leva dello starter o spingere l'asta dello starter in posizione OPEN quando il motore si riscalda.

ARRESTO DEL MOTORE

Spegnere tutte le utenze, sotto forma di apparecchi elettrici, prima di arrestare il motore.

- Disattivare l'accensione del generatore premendo la chiave Fig. B2 in posizione "OFF".

- Ruotare la leva della valvola del carburante Fig. A3/Fig. C3 in posizione "OFF". In questo modo si spegne il motore.

Al termine del funzionamento del motore a combustione interna, il motore stesso e il tubo di scarico possono essere molto caldi.

ATTENZIONE! Finché il motore a combustione e il tubo di scarico non si sono raffreddati, evitare di toccarli con qualsiasi parte del corpo o degli indumenti durante le operazioni di ispezione, manutenzione o riparazione.

ALIMENTAZIONE IN CORRENTE ALTERNATA

Prima di collegare il dispositivo al generatore:

Assicurarsi che il dispositivo da collegare sia in buone condizioni di funzionamento. Apparecchi o cavi di alimentazione difettosi possono comportare il rischio di scosse elettriche.

Se l'apparecchio inizia a funzionare male, diventa lento o si ferma improvvisamente, spegnerlo immediatamente. Scollegare l'apparecchio e stabilire se il problema è l'apparecchio o se è stata superata la capacità di carico nominale del generatore.

Assicurarsi che la potenza elettrica dell'utensile o dell'apparecchio non superi quella del generatore. Non superare mai la potenza massima del generatore.

I livelli di potenza tra quelli nominali e quelli massimi non possono essere utilizzati per più di 30 minuti.

Un sovraccarico significativo del generatore causerà l'interruzione del circuito.

Il superamento del tempo limite di potenza massima o un leggero sovraccarico del generatore non causano l'intervento dell'interruttore, ma riducono la durata del generatore.

Per il funzionamento continuo, non superare la potenza nominale. In entrambi i casi, è necessario tenere conto della potenza totale richiesta (VA) da tutti gli apparecchi collegati. I dati relativi alla potenza dell'apparecchio sono riportati sulla targhetta

Alimentazione CA per le apparecchiature

1. Avviare il motore.

2. Portare l'interruttore automatico CA Fig. B2 in posizione "ON".

3. collegare l'apparecchio alla presa fig. B4 o fig. B5 o B6. La presa fig. B6 è progettata per apparecchi alimentati in monofase con potenza superiore a 3500W/3,5kW; si tratta di un tipo di spina diverso da quello standard per prese a 230V (in dotazione).

ATTENZIONE: La maggior parte delle apparecchiature motorizzate richiede una potenza superiore a quella nominale per avvlarsi.

Non superare il limite di corrente specificato per una presa. Se un circuito sovraccarico fa scattare l'interruttore CA, ridurre il carico elettrico nel circuito, attendere qualche minuto e riaccendere l'interruttore.

ALIMENTAZIONE IN CORRENTE CONTINUA

ATTENZIONE: I terminali CC devono essere utilizzati SOLO per caricare le batterie dei veicoli a 12 V.

ATTENZIONE: non avviare il veicolo mentre i cavi di ricarica della batteria sono collegati e il generatore è in funzione. Il veicolo o il generatore potrebbero subire danni.

I terminali sono di colore rosso, terminale positivo (+) fig. B7 e nero, terminale negativo (-) fig. B8. La batteria deve essere collegata ai terminali CC del generatore con la polarità corretta (batteria positiva al terminale rosso del generatore e batteria negativa al terminale nero del generatore).

Protezione del circuito CC con fusibile CC

La protezione del circuito CC Fig. B9 disattiva automaticamente il circuito di carica della batteria CC quando il circuito CC è sovraccarico, quando si verifica un problema con la batteria o con i collegamenti tra la batteria o quando i collegamenti tra la batteria e il generatore non sono corretti.

ATTENZIONE! Se la protezione della corrente CC è stata disattivata Fig.

B9, attendere qualche minuto e premere il pulsante verso l'interno per ripristinare la protezione del circuito CC.

Collegamento dei cavi della batteria

ATTENZIONE: la batteria può emettere gas esplosivi. Tenere lontane le fiamme libere e le sigarette. Assicurare una ventilazione adeguata durante la carica delle batterie.

1. prima di collegare i cavi di ricarica alla batteria installata nel veicolo,
2. scollegare il cavo della batteria con messa a terra del veicolo.
3. collegare il cavo positivo (+) della batteria al terminale positivo (+) della batteria.
4. collegare l'altra estremità del cavo positivo (+) della batteria al generatore.
5. collegare il cavo negativo (-) della batteria al terminale negativo (-) della batteria.
6. collegare l'altra estremità del cavo negativo (-) della batteria al generatore.
7. Avviare il generatore.

Scollegare i cavi della batteria:

1. Fermare il motore.

2. Scollegare il terminale negativo (-) del cavo della batteria dal terminale negativo (-) del generatore Fig. B8.

3. Scollegare l'altra estremità del cavo negativo (-) della batteria dal terminale negativo (-) della batteria.
4. Scollegare il cavo positivo (+) della batteria dal terminale positivo (+) del generatore Fig. B7.
5. Scollegare l'altra estremità del cavo positivo (+) della batteria dal terminale positivo (+) della batteria.
6. Collegare il cavo di terra del veicolo al terminale negativo (-) della batteria.
7. Ricollegare il cavo di terra della batteria del veicolo.

Lavorare a grandi altezze

NOTA: ad altitudini elevate, la miscela standard aria-carburante nel carburatore sarà eccessivamente ricca. Le prestazioni diminuiscono e il consumo di carburante aumenta. La potenza del motore diminuisce di circa il 50%.

3,5% per ogni aumento di altitudine di 300 metri (1.000 piedi).

MANUTENZIONE E STOCCAGGIO

OLIO

• L'olio motore è un fattore importante per le prestazioni e la durata del motore. L'olio motore sbagliato per i motori a due tempi, ad esempio, danneggia il motore e non è consigliato.
• Controllare il livello dell'olio PRIMA DI OGNI UTILIZZO del generatore; il controllo deve essere effettuato su una superficie piana con il motore spento.
• Utilizzare olio per motori a 4 tempi o un olio equivalente di alta qualità. Il tipo di olio SAE15W30 è consigliato per l'uso a temperature medie.

Rabbocco dell'olio

• Rimuovere il tappo di rifornimento dell'olio e pulire l'asta di livello Fig. A8.
• Controllare il livello dell'olio inserendo l'asta di livello Fig. A8 nel bocchettone di riempimento senza avvitarla.
• Se il livello è basso, aggiungere l'olio consigliato fino al segno superiore dell'astina di livello.
• Dopo il rabbocco, serrare saldamente il tappo e riporre l'asta di livello.

ATTENZIONE: Se l'olio nella coppa dell'olio è assente o insufficiente, il sensore di livello dell'olio potrebbe scattare, causando l'arresto o il mancato avviamento del motore.

Sostituzione dell'olio motore

NOTA: scaricare l'olio quando il motore è caldo per garantire un drenaggio completo e rapido.

1. Rimuovere il tappo di scarico e la rondella di tenuta, il tappo di riempimento dell'olio e scaricare l'olio.
2. Reinstallare il tappo di scarico e la rondella di tenuta. Serrare saldamente il tappo.
3. rabboccare con l'olio consigliato e controllare il livello dell'olio.

Smaltire l'olio motore usato in modo compatibile con l'ambiente. Si consiglia di consegnarlo in un contenitore sigillato presso la stazione di servizio locale o per il riciclaggio. Non gettarlo nella spazzatura e non versarlo a terra.

CARBURANTE

Controllare l'indicatore del livello del carburante.

Rabboccare il serbatoio se il livello del carburante è basso. Non riempire il serbatoio al di sopra del braccio del filtro del carburante. La benzina è estremamente infiammabile e, in determinate condizioni, è esplosiva. Effettuare il rifornimento in un'area ben ventilata e a motore spento. Non fumare e non lasciare fiamme o scintille nell'area di rifornimento del motore o di stoccaggio della benzina.

Non riempire eccessivamente il serbatoio (non deve esserci carburante nel bocchettone di rifornimento). Dopo il rifornimento, accertarsi che il tappo del serbatoio sia chiuso correttamente e in modo sicuro. Fare attenzione a non versare il carburante durante il rifornimento. Il carburante versato o i vapori di carburante possono prendere fuoco. In caso di fuoriuscita di carburante, accertarsi che l'area sia asciutta prima di avviare il motore.

Evitare il contatto ripetuto o prolungato del combustibile con la pelle o l'inalazione dei vapori.

ATTENZIONE: TENERE IL CARBURANTE FUORI DALLA PORTATA DEI BAMBINI.

• Utilizzare benzina con un numero di ottano pari o superiore a 92.
• Raccomandiamo la benzina senza piombo perché produce meno depositi nel motore e sulle candele e prolunga la durata dell'impianto di scarico.
• Non utilizzare mai benzina stantia o contaminata o una miscela di olio e benzina. Evitare che nel serbatoio del carburante entrino sporcizia o acqua.
• Occasionalmente, si può avvertire un leggero "colpo di scintilla" o un "ping" (un suono metallico che ricorda un rappezzo).
• quando si opera sotto un carico pesante. Questo non è un motivo di preoccupazione.
• Se si verificano scintille battenti o pinging a velocità costante del motore, sotto carico normale, cambiare la marca di benzina. Se i colpi o le scintille persistono, rivolgersi a un rivenditore autorizzato di generatori.

ISPEZIONI DEL GNERATORE

• Una corretta manutenzione è essenziale per un funzionamento sicuro, economico e senza problemi. Inoltre, contribuisce a ridurre l'inquinamento atmosferico.
• Il gas di scarico contiene monossido di carbonio velenoso. Spegnere il motore prima di effettuare qualsiasi intervento di manutenzione. Se il motore deve essere acceso, assicurarsi che l'area sia ben ventilata.
• La manutenzione e la regolazione periodica sono necessarie per mantenere il generatore in buone condizioni di funzionamento. La manutenzione e l'ispezione devono essere eseguite agli intervalli indicati nel programma di manutenzione riportato di seguito.

CALENDARIO DELLE ISPEZIONI

Eseguito in ogni mese indicato o dopo l'orario di lavoro, a seconda di quale sia il primo.		Cias cun o uso di	Primo mese o 20 ore.	Ogni 3 mesi o 50 ore.	Ogni 6 mesi o 100 ore.	Ogni anno o 300 ore.
ELEMENTO
Olio motore	Controllare il livello	O
	Sostituire		O		O
Filtro dell'aria	Scoprire	O
	Pulire o sostituire			O
Tazza per sedimenti	Pulito				O
Candela di accensione	Controllare la pullzia				O
Silenziatore	Pulito				O
Pulitore per valvole	Controllare e regolare					O
Serbatoio e filtro del carburante	Pulito					O
Linea del carburante	Ogni 2 anni (sostituire se necessario)

CONDIZIONI DI CONSERVAZIONE DEL GENERATORE

TEMPO DI CONSERVAZIONE	PROCEDURA DI MANUTENZIONE CONSIGLIATA PER EVITARE L'AVVIAMENTO DIFFICOLTOSO
Meno di 1 meseDa 1 a 2 mesi	Non è richiesta alcuna preparazione.Riempire con benzina fresca e aggiungere il condizionatore di benzina.
Da 2 mesi a 1 anno	Riempire con benzina fresca e aggiungere il condizionatore di benzina.Svuotare la vaschetta del galleggiante del carburatore.Svuotare il serbatoio dei
1 anno o più	Riempire con benzina fresca e aggiungere il condizionatore di benzina.Svuotare la vaschetta del galleggiante del carburatore.Svuotare il serbatoio di deposito del carburante.Rimuovere la candela. Versare un cucchiaio di olio motore nel cilindro.Girare lentamente il motore utilizzando il cavo per distribuire l'olio.Reinstallare la candela.Cambiare l'olio motore.
*Usare condizionatori per benzina formulati per prolungare la durata di conservazione.

RISOLUZIONE DEI PROBLEMI

Sintomo	Possibile causa	Soluzione
Quando il motore non vuole per l'avvio:	C'è carburante nel serbatoio?	Controllo e rifornimento
	C'è olio nel serbatolo?	Controllare e rabboccare l'olio
	La scintilla esce dalla candela?	Controllare e sostituire le candele
	Il carburante raggiunge il carburatore?	Pulire il serbatolo del sedimenti del carburante
	Se il motore continua a non avviarsi, portare il generatore presso un centro di assistenza autorizzato.
Mancanza di elettricità in Prese di corrente alternata	L'interruttore del circuito CA è acceso?	Accendere la corrente alternata interruttore
	L'apparecchiatura collegata al generatore è difettosa	Controllare che l'apparecchio o l'apparecchiatura elettrica non presenti difetti.
	Se il generatore continua a non mostrare tensione alle prese di corrente, contattare il rivenditore o il centro di assistenza.
Mancanza di elettricità in Prese DC	L'interruttore di protezione del circuito CC è attivo?	Attivare la protezione CC

	L'apparecchiatura collegata al generatore è difettosa	Controllare che l'apparecchio o l'apparecchiatura elettrica non presenti difetti.
	Se il generatore continua a non mostrare tensione alle prese CC, contattare il rivenditore o il centro di assistenza.

CONTENUTO DEL KIT:

• Unità 1 pz.
• Batteria ricaricabile 1 pz.
• Ruote di trasporto, dadi degli assi, rondelle 2 kpl.
  • Maniglie di trasporto 2 pezzi.
• Ammortizzatori 2 pz.
• Spina 230V / 16A 1 pz.
• Spina 230V / 32A 1 pz.
• Kit di attrezzi 1 kpl.

Dati nominali
Parametro	Valore
Capacità del motore	420 cc
Tensione di uscita	230 V CA
Frequenza di uscita	50 Hz
Potenza di uscita AC	6000 W
Potenza di uscita di picco CA	6500 W
Tensione di uscita CC aggiuntiva	12 V CC
Potenza dell'uscita CC aggiuntiva	8,3A
Grado di protezione	IP23M
Classe di protezione	I
Velocità del minimo	3000 min-1
Potenza del motore a combustione interna	15,0 CV
Classe di prestazione	G1
Fattore di potenza (cos φ)	1.0
Tipo di carburante	#92; #95; #98
Capacità del serbatoio del carburante	25 L
Consumo medio di carburante	4,89l/h
Tipo di olio motore	SAE15W30
Quantità di olio per il motore a combustione interna	1,1 L
Tipo di candela	Accensione a magnete
Temperatura ambiente massima	+ 40°C
Dimensioni LxLxH	81,5x53x56 cm
Massa	87 kg
Anno di produzione	2023
04-731 indica sia il tipo che la designazione della macchina

DATI SU RUMORE E VIBRAZIONI

Livello di pressione sonora	Lp_A = 76 dB(A) K=3 dB(A)
Livello di potenza sonora	Lw_A = 97 dB(A) K=3 dB(A)

Informazioni su rumore e vibrazioni

Il livello di emissione sonora dell'apparecchiatura è descritto da: il livello di pressione sonora emesso Lp e il livello di potenza sonora LwA (dove K indica l'incertezza di misura). Le vibrazioni emesse dall'apparecchiatura sono descritte dal valore di accelerazione delle vibrazioni (dove K indica l'incertezza di misura).

Il livello di pressione sonora Lp, il livello di potenza sonora Lwe il valore di accelerazione delle vibrazioni a riportati in queste istruzioni sono stati misurati in conformità alla norma ISO 8528-10:1998. Il livello di vibrazioni a, indicato può essere utilizzato per confrontare le apparecchiature e per effettuare una valutazione preliminare dell'esposizione alle vibrazioni. Il livello di vibrazioni indicato è solo rappresentativo dell'uso di base dell'unità. Se l'unità viene utilizzata per altre applicazioni o con altri strumenti di lavoro, il livello di vibrazioni può cambiare. Un livello di vibrazioni più elevato sarà influenzato da una manutenzione insufficiente o troppo poco frequente dell'unità. I motivi sopra indicati possono comportare un aumento dell'esposizione alle vibrazioni durante l'intero periodo di lavoro.

Per stimare con precisione l'esposizione alle vibrazioni, è necessario tenere conto dei periodi in cui l'unità è spenta o accesa ma non utilizzata per il lavoro. Una volta stimati accuratamente tutti i fattori, l'esposizione totale alle vibrazioni può risultare molto più bassa.

Per proteggere l'utente dagli effetti delle vibrazioni, è necessario adottare ulteriori misure di sicurezza, come la manutenzione ciclica della macchina e degli strumenti di lavoro, la garanzia di un'adeguata temperatura delle mani e una corretta organizzazione del lavoro.

PROTEZIONE DELL'AMBIENTE

I prodotti alimentati elettricamente non devono essere smaltiti con i ri domestici, ma devono essere portati in strutture adeguate per l'smaltimento. Per informazioni sullo smaltimento, rivolgersi al rivenditi del prodotto o alle autorità locali. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze inerti per l'ambiente. Le apparecchiature non riciclate rappresentano un rischio potenziale per l'ambiente e la salute umana.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa con sede legale a Varsavia, ul. Pograniczna 2/4 (di seguito: "Grupa Topex") informa che tutti i diritti d'autore sul contenuto del presente manuale (di seguito: "Manuale"), compresi, tra gli altri. Il testo, le fotografie, i diagrammi, i disegni e la sua composizione appartengono esclusivamente a Grupa Topex e sono tutelati dalla legge del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (Gazzetta Ufficiale 2006 n. 90 Poz. 631 e successive modifiche). La copia, l'elaborazione, la pubblicazione, la modifica a fini commerciali dell'intero Manuale e dei suoi singoli elementi, senza il consenso di Grupa Topex espresso per iscritto, è severamente vietata e può comportare responsabilità civili e penali.

Dichiarazione di conformità CE

Produttore: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Prodotto: Gruppo elettrogeno

Modello: 04-731

Nome commerciale: NEO TOOLS

Numero di serie: 00001 ÷ 99999

La presente dichiarazione di conformità è rilasciata sotto l'esclusiva responsabilità del produttore.

- Il prodotto sopra descritto è conforme ai seguenti documenti:

Direttiva macchine 2006/42/CE

Direttiva sulla compatibilità elettromagnetica 2014/30/UE

Direttiva sulle emissioni acustiche 2000/14/CE modificata dalla 2005/88/CE

Livello di potenza sonora garantito LWA=97 dB(A)

Direttiva RoHS 2011/65/UE, modificata dalla direttiva 2015/863/UE.

E soddisfa i requisiti degli standard:

• EN ISO 8528-13:2016; EN 60204-1:2018;

• EN 55012:2007+A1:2009; EN 61000-6-1:2007;

• EN IEC 63000:2018

- La presente dichiarazione si riferisce esclusivamente alla

macchina così come è stata immessa sul mercato e non include i componenti

- aggiunte dall'utente finale o eseguite da lui successivamente.

- Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico:

Firmato a nome di:

Grupa Topex Sp. z o.o. Sp.k.

2/4 Via Pógraniczna

02-285 Varsavia

Paweł Kowalski

Responsabile della qualità del gruppo TOPEX

Varsavia, 2022-09-22

NL VERTALING (GEBRUIKERS)HANDLEIDING Generatorset: 04-731

OPMERKING: LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET APPARAAT IN GEBRUIK NEEMT EN BEWAAR DEZE VOOR TOEKOMSTIG GEBRUIK. PERSONEN DIE DE INSTRUCTIES NIET HEBBEN GELEZEN, MOGEN DE APPARATUUR NIET MONTEREN, AFSTELLEN OF BEDIENEN. BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK.

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN

OPMERKING!
