KASUTUSJUHEND 04-731 NEO tools

Lugege hoolikalt kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja ohutustingimusi. Seade on projekteeritud ohutuks kasutamiseks. Siiski: seadme paigaldamine, hooldus ja kasutamine võib olla ohtlik. Järgmiste protseduuride järgimine vähendab tulekahju, elektrilöögi ja vigastuste ohtu ning vähendab seadme paigaldamise aega

HOIATUSED SEOSES DIISELELEKTRILISE GENERAATORI TÖÖGA

1. SISEPÕLEMISMOOTORI HEITGAAS ON MÜRGINE.

- Ärge kunagi kasutage sisepõlemismootorit suletud ruumis, sest sellistes tingimustes on oht tõsiseks mürgistuseks või isegi surmajuhtumiks juba lühiajalise viibimise järel. Põlemismootor on mõeldud töötamiseks hästi ventileeritud keskkonnas.

2. MOOTORIKÜTUS ON TULEOHTLIK JA MÜRGINE

- Kui kütus satub seedetrakti, hingamisteedesse või silmadesse, pöörduge viivitamatult arsti poole. Kui kütust satub nahale või riietele, tuleb see viivitamatult seebi ja veega maha pesta ning riided viivitamatult vahetada.

- Kui kasutate või liigutate generaatorit, veenduge, et see on õiges asendis. Generaatori kallutatuna hoidmine võib põhjustada kütuse lekke karburaatorist või paagist.

- Generaatori töötamise ajal on suitsetamine ja lahtise tulega lähenemine keelatud.

3. SISEPÖLEMISMOOTOR VÕI SELLE VÄLJALASKETORU VÕIB OLLA KUUM.

- Generaator tuleks paigutada nii, et seda ei puutuks töenäoliselt möödujad, sealhulgas lapsed, kokku.

- Vältige süttivate materjalide paigutamist töötava sisepõlemismootori väljalasketoru lähedusse.

- Generaator tuleb paigutada vähemalt 1 meetri kaugusele hoonest või muudest seadmetest, et generaator ei kuumeneks üle.

- Väljalaskesüsteem kuumeneb töö ajal kõrgele temperatuurile ja jääb kuumaks, kui mootor seiskub.

4. ELEKTRILÖÖGI TEKKIMISE VÖIMALUSE VÄLTIMINE

- Ärge kunagi kasutage generaatorikomplekti niisketes tingimustes.

- Ärge kunagi puudutage generaatori komponente märgade kätega, sest esineb elektrilöögi oht.

- Enne kasutamist tuleb generaator maandada.

- Ärge asetage lülituskaableid generaatori peale või alla.

5. ÜHENDUSMÄRKUSED

- Ärge ühendage generaatorit tavalise vooluvõrguga.

- Ärge ühendage generaatorit paralleelselt teise generaatoriga.

- Ärge toite elektroonilisi seadmeid, nagu näiteks raadioid, telereid, kodukinosid, SAT-seadmeid, arvuteid jne.

MÄRKUSI DIISELELEKTRILISE GENERAATORI OHUTU KASUTAMISE KOHTA

- Lugege seda kasutusjuhendit hoolikalt läbi, et tutvuda ostetud seadmetega. Pöörake tähelepanu generaatori kasutamisele, selle piirangutele ja seda tüüpi tootega kaasnevatele võimalikele ohuriskidele.

- Generaator tuleb asetada kindlale pinnale.

- Generaatori koormus peab jääma tüübisildil märgitud piiridesse. Ülekoormus vöib pöhjustada generaatori kahjustumist vöi kasutusaja lühenemist.

- Mootorit ei tohi käivitada ülemäärasel kiirusel. Generaatori konstruktsioonis ei tohiks teha omavolilisi muudatusi, et suurendada või vähendada seadme mootori pöörlemiskiirust.

- Ärge kunagi kasutage generaatorit, millel puuduvad osad, kaitsekatted jne.

- Generaatorit ei tohi kasutada ega ladustada niisketes või niisketes tingimustes. Generaatorit ei tohiks asetada tugevalt elektrit juhtivatele pindadele, nagu näiteks metallplatvormid jne. Kui selliseid tingimusi ei ole võimalik vältida, tuleb siiski kanda kummikindaid ja -jalanõusid.

- Hoidke generaator puhtana, et sellel ei oleks öli, muda ega muud prahi jälgi.

- Pikendusjuhtmed, toitejuhtmed ja köik muud elektriseadmed peavad olema heas korras. Ärge kunagi käsitsege elektriseadmeid, millel on kahjustatud toitejuhtmed.

Kui olete saanud elektrilöögi, pöörduge viivitamatult arsti poole.

- Ârge kunagi kasutage generaatorit järgmistes tingimustes:

- Mootori pöörlemiskiirus ei ole stabiliseerunud.

- Elektrikogumine puudub.

- Esinenud on elektritarbija ülekuumenemine.

- Elektriühenduste juures on sädemete teke.

- Kahjustatud pistikupesad.

- Sisepõlemismootoris esinevad süttimisvahemikud.

- Tekib liigne vibratsioon.

- Tekivad leegid või suits.

- Ruum, kus generaator asub, on suletud.

- Sajab vihma või on ebasoodne ilm.

- Kõrge tuleohuga keskkonnas.

- Kontrollige regulaarselt kütusevarustussüsteemi lekete või kahjustuste, näiteks kütusetorustiku hõõrdumise või vananemise, kütusepaagi või kütusetäitekorki kahjustuste suhtes. Kõik kahjustused tuleb enne generaatori käivitamist kõrvaldada.

- Generaatorit tohib kasutada, kasutada ja kütusega täita ainult järgmistel tingimustel:

- Hea ventilatsiooniga - vältige ruume ja alasid, kus aurud või aurud võivad koguneda, näiteks kaevandused, keldrid, varjualused, heitgaasiruumid, jahtide pilsiruumid. Öhuvool ja piisav temperatuur on väga olulised. Temperatuur ei tohiks ületada 40 °C.

- Heitgaasid tuleb väljutada korpusest kuumakindla kanali kaudu. Heitgaasid sisaldavad süsinikmonooksidi, mis on löhnatu ja nähtamatu. Selle sissehingamine võib põhjustada tõsiseid mürgistusi ja isegi surma.

- Täitke generaatori paak kütusega hästi valgustatud kohas. Vältige kütuse väljavoolamist. Ärge kunagi tankige paaki mootori töötamise ajal. Enne kütuse valamist oodake alati, kuni mootor on veidi jahtunud.

- Nii summuti kui ka öhufilter peavad olema alati paigaldatud ja jääma heas korras, sest need kaitsevad leegi väljapääsu eest, kui segu põleb sisselaskekanalis.

- Hoidke kergestisüttivad materjalid generaatorist eemal.

• Generaatoriga töötades ärge kandke lahtiseid riideid, ehteid ega midagi muud, mis vöib käivitamisel vöi generaatori vöi sellega ühendatud seadme pöörlevate osade poolt kinni jääda.
• Enne elektrilise koormuse ühendamist peab generaator saavutama oma töökiiruse. Elektriline koormus tuleb enne sisepõlemismootori väljalülitamist lahti ühendada.
• Selleks, et vältida ohtlikke võimsuse lainetusi, mis võivad seadmeid kahjustada, ei tohi sisepõlemismootor kütuse ammendumise tõttu seiskuda, kui elektriline koormus on ühendatud.
• Ärge sisestage midagi läbi ventilatsiooniavade isegi siis, kui generaator ei tööta. See vöib kahjustada generaatorit vöi pöhjustada kehavigastusi.
• Enne generaatori transportimist mootorsõidukis tühjendage selle kütusepaak, et vältida võimalikku kütuse väljavoolamist.
• Kasutage generaatori paigast-kohta teisaldamisel öigeid tõstmismeetodeid. Ebakorrektsed tõstmismeetodid võivad põhjustada vigastusi.
• Põletuste vältimiseks ärge puudutage mootori summutit ega muid sisepõlemismootori või generaatori osi, mis võivad töötamise ajal kuumeneda.
• Ärge ühendage generaatorit teiste elektriallikatega.
  • Kandke körvakaitseid.
• Köik remonditööd peab teostama tootja teenindusosakond.

TÄHELEPANU! Hoolimata oma olemuselt turvalisest konstruktsioonist, turvameetmete ja täiendavate kaitsemeetmete kasutamisest, on alati olemas jääkvigastuste oht kasutamise ajal.

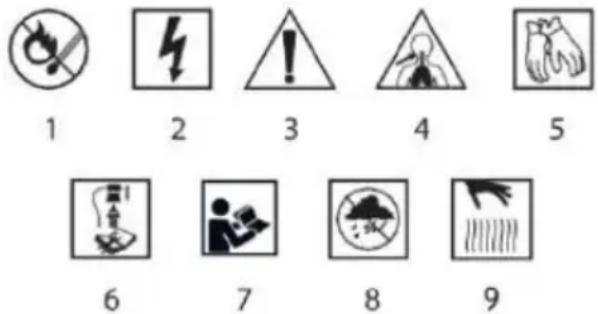

PIKTOGRAMMID JA HOIATUSED

1 2 3 4 5 6 7 8 9

1. Tulekahjuoht
2. Elusad seadmed
3. Ettevaatust Võtke erilisi ettevaatusabinõusid
4. Heitgaasimürgistuse oht
5. Kasutage kaitsekindaid
6. Enne hooldus- või remonditöid lülitage mootor välja ja eemaldage süüteküünalt juhe .
7. Lugege kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja ohutustingimusi!
8. Kaitseb niiskuse eest
9. Tähelepanu kuum element.

GRAAFILISTE ELEMENTIDE KIRJELDUS

Seadme komponentide numeratsioon on järgmine. näidatud käesoleva juhendi graafilistel lehekülgedel.

Nimetus Joonis A	Kirjeldus
1	Transpordikäepide
2	Kütuse täiteava kork
3	Kütuseventiil
4	Öhufilter
5	Transpordirattad
6	Sisepõlemismootor
7	Starterkaabel
8	Ölitaseme indikaator
9	Aku generaatori käivitamiseks
10	Patarei riiul
11	Transpordikäepidemed

12	Elektrienergia generaator
13	Üksuse paneel
14	Kütusetaseme näidik
15	Kütusepaak
16	Imamishoob
Nimetus Joonis B	Kirjeldus
1	Operatsiooni signalisatsioon
2	Generaatori käivitamine, väljalülitamine
3	Voltmeeter
4	AC 230V 16A pistikupesa
5	AC 230V 16A pistikupesa
6	AC pistikupesa 230V 32A
7	Alalisvoolu terminal "+"
8	Alalisvoolu terminal "-"
9	Vahelduvvoolu kaitselüliti
10	Alalisvoolu kaitselüliti
11	Maandamisklemm

* Graafika ja tegelik toode võivad erineda.

PURPOSE

Generaator on seade, mis muundab mehaanilise energia elektrienergiaks. Selle energiaallikaks on sisepõlemismookor. Generaator on ideaalne, kui puudub püsiv elektrienergia allikas. See sobib ideaalselt hädaolukorraks kodudes, laagrites, puhkemajades jne. Generaatorit saab kasutada selliste seadmete, nagu elektritööriistad, hõõglambid, kütteseadmed ja muud sarnased seadmed, mis vajavad 230 V vahelduvvoolu.

TÄHELEPANU ! Generaatorit ei ole soovitatav kasutada elektriseadmete puhul, mis sisaldavad pingekõikumiste suhtes tundlikke elektroonilisi komponente.

Generaator ei vaja praktiliselt mingit hooldust.

Ärge kasutage generaatorit vääralt

• Valage generaatorile öli.
• Täitke kütusepaak.
  • Maandage generaator

Tömmake starteri trossi joonisel A7 köigepealt aeglaselt, kuni kuulete, kuidas sidur sisse lülitub, ja seejärel tömmake seda tugevalt. See toiming vöib nõuda mitu kordust, enne kui sisepõlemismootor käivitub.

SEADME TÖÖ

TÖÖKS ETTEVALMISTAMINE

Ärge ühendage enne mootori käivitamist tarbijaid elektriseadmete kujul. Paaki ei tohi täita üle lubatud maksimaalse taseme, sest kütus võib mootori töötamise ajal temperatuuri tõusu tõttu paisudes välja voolata. Kütuse tankimisel tuleb järgida järgmisi reegleid:

mootor ei saa töötada.

kütust ei tohi välja voolata.

GENERAATORI MAANDAMINE

Generaatori maandusklemm asub generaatoripaneelil, joonis B11, ja on ühendatud generaatori mittejuhtivate metallosade ja iga pistikupesa maandusklemmidega.

Enne maandusklemmide kasutamist konsulteerige kvalifitseeritud elektrikuga, elektriinspektoriga või kohaliku asutusega, kelle pädevuses on generaatori kavandatud kasutamise suhtes kohaldatavad kohalikud eeskirjad või määrused.

Vigastest seadmetest tuleneva elektrilöögi vältimiseks peab generaator olema maandatud. Ühendage joonlse B11 maandusklemmi ja maandusvarda vahele ühejuhtmeline suure ristlöikega (vähemalt 4 mm²) toitejuhe (traat). Generaatoritel on süsteemimaandus, mis ühendab generaatori raami komponendid vahelduvvoolu väljundpistikupesade maandusklemmidega. Süsteemi maandus ei ole ühendatud vahelduvvoolu nulljuhtmega. Kui generaatorit testitakse pistikupesa testeriga, näitab see sama maandusahela seisundit nagu kodumajapidamise pistikupesad.

ÖLIVÄLJAKUD

• Enne generaatori esmakordset käivitamist valmistage ette 1,1 liitrit SAE-tüüpi 15W30 öli. Keerake öli täitekork lahti ja valage ettenähtud kogus öli sisse. Kontrollige ölitaset tasemenäidiku abil, joonis A8, ja keerake ölitäiteava kork kinni.
• Täitke kütusepaak joonis. A15 pliivaba bensiiniga. Keerake kütusetäitekorki lahti, joon. A2. Kui olete kütuse tankimise löpetanud, veenduge, et kütusetäitekorki joonis. A2 on kindlalt kinni keeratud.
• Maandage generaator Joonis B11 (maanduskaabel ei kuulu generaatorivarustuse hulka).

Keerake kütuseklapi hooba joonis. A3 asendisse "ON". Kui mootor on külm, liigutage kütuseklapi hooba (sisselaskeklapp) joon. A16 / joon. C1 paremale.

Lülitage generaatori süüte sisse, keerates võtme viiguga. B2 asendisse "ON". Tõmmake käivitusnööri joon. A7 / joon. C4 algul aeglaselt, kuni kuulete, kuidas sidur sisse lülitub, ja seejärel tömmake seda jõuliselt.

Põlemismootori käivitamiseks võib olla vaja starteri nööri mltu korda tömmata.

GENERAATORI KÄIVITAMINE AKUST

Mootori käivitamisel starteriga kasutage järgmisi juhiseid.

• Liigutage kütuse (sissevõtu) gaasihooba joonisel A16 paremale.
• Liigutage vahelduvvoolu ülevoolukaitsega lüliti hooba joonis. B7 asendisse "ON". Pinge indikaatorlamp joonis. B1 süttib.
• Keerake joonisel B2 olev võti asendisse START ja hoidke seda seal 5 sekundit või kuni mootor käivitub.
• Voltmeeter joonisel B6 näitab tekitatud pinge väärtust.
• Käivituse käivitamine üle 5 sekundi vöib mootorit kahjustada. Kui mootor ei käivitu, vabastage lüliti ja oodake 10 sekundit enne starteri taaskäivitamist.
• Kui starterimootori kiirus langeb teatud aja möödudes, näitab see, et aku vajab laadimist.
• Pärast mootori käivitamist laske mootorilülitil pöörduda asendisse ON.
• Keerake lämmatushoob või lükake lämmatusvarda mootori soojendamisel asendisse OPEN.

MOOTORI SEISKAMINE

Enne mootori seiskamist lülitage välja köik tarbijad elektriseadmete näol.

- Lülitage generaatori süüde välja, vajutades võtit joonisel B2 asendisse "OFF".

- Keerake kütuseklapi hoob joonisel A3/kujutis C3 asendisse "OFF". See lülitab mootori välja.

Pärast sisepõlemismootori töö lõpetamist võivad mootor ise ja selle väljalasketoru olla väga kuumad.

ETTEVAATUST! Kuni sisepõlemismootor ja selle heitgaasitoru ei ole jahtunud, vältige kontrolli-, hooldus- või remonditöödel nende puudutamist mis tahes kehaosaga või riietega.

VAHELDUVVOOLUALLIKAS

Enne seadme ühendamist generaatoriga:

• Veenduge, et ühendatav seade on töökorras. Vigased seadmed või toitejuhtmed võivad tekitada elektrilöögi ohtu.
• Kui seade hakkab törkeid tegema, muutub aeglaseks või peatub äkki, lülitage see kohe välja. Tömmake seade vooluvõrgust välja ja tehke kindlaks, kas probleem on seadmes või on ületatud generaatori nimikoormus.
• Veenduge, et tööriista või seadme elektriline nimivõimsus ei ületa generaatori nimivõimsust. Ärge kunagi ületage generaatori maksimaalset nimivõimsust.
• Nimivõimsuse ja maksimumvõimsuse vahelist võimsust ei tohi kasutada kauem kui 30 minutit.
• Generaatori märkimisväärne ülekoormus põhjustab kaitselüliti väljalülitumise.
• Maksimaalse võimsuse aja ületamine või generaatori kerge ülekoormamine ei pruugi põhjustada kaitselüliiti välja lülitumist, kuid vähendab generaatori kasutusiga.
• Pideval töötamisel ärge ületage nimivõimsust.
• Mölemal juhul tuleb arvesse võtta kõigi ühendatud seadmete koguvõimsus (VA). Seadme võimsusandmed leiate nimesildilt

Seadmete vahelduvvoolu toide

1. Käivitage mootor.

2. keerake vahelduvvoolu kaitselüliti joonisel B2 asendisse "ON".

3. ühendage seade pistikupessa joon. B4 või joon. B5 või B6. Pistikupesa joon. B6 on mõeldud ühefaasilise toitega seadmetele, mis on võimsusega üle 3500 W/3,5kW, see on teist tüüpi pistik kui standardne 230 V pistikupesa (tarnitakse).

TÄHELEPANU: Enamik mootoriga seadmeid vajab käivitamiseks rohkem energiat kui nende nimivõimsus.

Ärge ületage ühe pistikupesa jaoks määratud voolu piirmäära. Kui vahelduvvoolu kaitselüliti lülitub ülekoormatud vooluahela töttu välja, vähendage vooluahela elektrikoormust, oodake paar minutit ja lülitage kaitselüliti seejärel uuesti sisse.

ALALISVOOLU TOIDE

TÄHELEPANU: Alalisvoolu klemmid võivad olla kasutusel AINULT 12 V sõiduki akude laadimiseks.

ETTEVAATUST: Ärge käivitage söidukit, kui aku laadimiskaablid on ühendatud ja generaator töötab. Võib tekkida söiduki või generaatori kahjustus.

Klemmid on punase värvusega, positiivne klemm (+) joonis. B7 ja must, negatiivne klemm (-) joon. B8. Aku tuleb ühendada generaatori alalisvoolu klemmidega õigesti polaarselt (positiivne aku generaatori punase klemmi külge ja negatiivne aku generaatori musta klemmi külge).

Alalisvooluahela kaitse alalisvoolu kaitsmega

Alalisvooluahela kaitse Joonis B9 lülitab alalisvooluakude laadimisahela automaatselt välja, kui alalisvooluahel on ülekoormatud, kui aku või akude vaheliste ühendustega on probleeme või kui aku ja generaatori vahelised ühendused on valed.

TÄHELEPANU! Kui alalisvoolukaitse on deaktiveeritud Joonis B9, oodake paar minutit ja vajutage nuppu sissepoole, et alalisvoolukaitse uuesti sisse lülitada.

Akukaablite ühendamine

ETTEVAATUST: aku võib eraldada plahvatusohtlikke gaase. Hoidke lahtine tuli ja sigaretid eemal. Tagage akude laadimisel piisav ventilatsioon.

1. enne laadimiskaablite ühendamist söidukisse paigaldatud akuga,
2. Ühendage söiduki maandatud aku kaabel lahti.
3. Ühendage aku positiivne (+) kaabel aku positiivse (+) klemmiga.
4. Ühendage aku positiivse (+) kaabli teine ots generaatoriga.
5. Ühendage aku miinuskaabel (-) aku miinusklemmiga (-).
6. Ühendage aku negatiivse (-) kaabli teine ots generaatoriga.
7. Käivitage generaator.

Akukaablite lahtiühendamine:

1. Seiskake mootor.

2. Ühendage akukaabli miinusklemm (-) lahti generaatori miinusklemmilt
   (-) Joonis B8.

3. Ühendage aku negatiivse (-) kaabli teine ots lahti aku negatiivsest (-) klemmist.
4. Ühendage aku positiivne (+) kaabel generaatori positiivsest (+) klemmist lahti, joonis B7.
5. Ühendage aku positivse (+) kaabli teine ots lahti aku positivsest (+) klemmist.
6. Ühendage söiduki maanduskaabel aku miinusklemmiga (-).
7. Ühendage uuesti söiduki aku maanduskaabel.

Töötamine suurel körgusel

MÄRKUS: Suurel körgusel on karburaatoris olev standardne kütuse-õhu segu liiga rikkalik. Jõudlus väheneb ja kütusekulu suureneb. Mootori võimsus väheneb umbes

3,5% iga 300 meetri (1000 jala) kõrguse suurenemise kohta.

HOOLDUS JA LADUSTAMINE ÖLI

• Mootoriöli on oluline tegur mootori jõudluse ja kasutusaja seisukohalt. Näiteks vale mootoriöli kahetaktilistele mootoritele kahjustab mootorit ja seda ei soovitata.
• Kontrollige ölitaset enne iga generaatori kasutamist, kontroll tuleb teha tasasel pinnal, kui mootor on välja lülitatud.
• Kasutage 4-taktilist mootoriöli või samaväärset kvaliteetset öli. Keskmise temperatuuri korral on soovitatav kasutada SAE15W30 tüüpi öli.

Öli täiendamine

• Eemaldage ölitäite kork ja pühkige möötevarras puntaks Joonis A8.
• Kontrollige ölitaset, sisestades möötepulk joonisel A8 täiteava sisse, ilma seda sisse keeramata.
• Kui tase on madal, lisage soovitatud öli möötepulgal oleva ülemise märgini.
• Pärast täitmist pingutage kork kindlalt kinni ja hoidke möötepulk kinni.

TÄHELEPANU: Kui ölimahutis ei ole öli või sellest on liiga vähe, võib ölitasemeandur välja lülituda, mille tagajärjel mootor seiskub või ei käivitu.

Mootoriõli vahetamine

MÄRKUS: Tühjendage öli, kui mootor on soe, et tagada täielik ja kiire tühjendamine.

1. Eemaldage ära tühjenduskork ja tihendussõör, öli täitekork ja tühjendage öli.
   Paigaldage uuesti tühjendustoru ja tihendussõõrik. Pingutage tulp kindlalt kinni.
2. Täitke soovitatud öli ja kontrollige ölitaset.

Palun kõrvaldage kasutatud mootoriõli keskkonnasõbralikult. Soovitame anda see pitseeritud konteineris üle kohalikus tanklas või ringlussevõtuks. Ärge visake seda prügikasti ega valage seda maapinnale.

KASUTAMINE

Kontrollige kütusetaseme näidikut.

Täitke paaki, kui kütusetase on madal. Ärge täitke paaki üle kütusetökke käe. Bensiin on äärmiselt tuleohtlik ja teatud tingimustel plahvatusohtlik. Tankige kütust hästi ventileeritud kohas, kus mootor on välja lülitatud. Ärge suitsetage ega lubage leeki või sädemeid piirkonda, kus mootorit tangitakse või kus bensiini hoitakse.

Ärge täitke kütusepaaki üle (kütust ei tohiks olla täitekaelas). Pärast tankimist veenduge, et kütusepaagi kork on korralikult ja kindlalt suletud. Olge ettevaatlik, et kütus ei voolaks tankimisel välja. Välja voolanud kütus või kütuseaurud võivad süttida. Kui kütus on maha läinud, veenduge enne mootori käivitamist, et ala on kuiy.

Vältida kütuse korduvat või pikaajalist kokkupuudet nahaga või aurude sissehingamist.

ETTEVAATUST: HOIDKE KÜTUS LASTELE KÄTTESAAMATUS KOHAS.

• Kasutage bensiini, mille oktaanarv on 92 või kõrgem.
• Soovitame pliivaba bensiini, sest see tekitab vähem sademeid mootoris ja süüteküünlates ning pikendab väljalaskesüsteemi kasutusiga.
• Ärge kunagi kasutage aegunud või saastunud bensiini või öli ja bensiini segu. Vältige mustuse või vee sattumist kütusepaaki.
• Aeg-ajalt võib kuulda kerget "sädemete koputamist" või "pingerdamist" (metalliline heli, mis meenutab kloppimist).
• suure koormuse all töötades. See ei anna põhjust muretsemiseks.
• Kui mootori püsikiirusel ja normaalse koormuse juures esineb koputavat sädemeid või pingerdamist, vahetage bensiinimarki. Kui koputus või sädemete pingerdamine jätkub, pöörduge volitatud generaatorimüuja poole.

GNERAATORIKONTROLLID

• Öige hooldus on ohutu, ökonoomse ja törgeteta töö tagamiseks hädavajalik. Samuti aitab see vähendada öhusaastet.
• Heitgaas sisaldab mürgist süsinikmonooksidi. Enne hooldustöid lülitage mootor välja. Kui mootor peab töötama, veenduge, et ala on hästi ventileeritud.
• Generaatori heas töökorras hoidmiseks on vajalik perioodiline hooldus ja reguleerimine. Hooldus ja kontroll tuleb teostada allpool esitatud hooldusgraafikus näidatud ajavahemike järel.

KONTROLLIDE AJAKAVA

Tehakse igal märgitud kuul või pärast tööaega, olenevalt sellest, kumb saabub esimesena.		Iga kasuta mine	Esimene kuu või 20 tundi.	Iga 3 kuud või 50 tundi.	Iga 6 kuu tagant või 100 tundi.	Igal aastal või 300 tundi.
ELEMENT
Mootoriõli	Kontrolli ge taset	O
	Asendag e		O		O
Õhufilter	Vaadake	O
	Puhastad a või asendad a			O
Sette tass	Puhas				O
Süüteküü nal	Kontrolli da puhtust				O
Summuti	Puhas				O
Klapipuha sti	Kontrolli da ja reguleeri da					O
Kütusepa ak ja filter	Puhas					O
Kütusetor u	Iga 2 aasta tagant (vajadusel vahetada)

GENERAATORI LADUSTAMISTINGIMUSED

HOIUAEG	SOOVITATAV HOOLDUSPROTSEDUUR, ET VÄLTIDA RASKET KÄIVITUMIST
Vähem kui 1 kuu1 kuni 2 kuud	Ettevalmistus ei ole vajalik.Täitke värske bensiiniga ja lisage bensiini konditsioneeri.
2 kuud kuni 1 aasta	Täitke värske bensiiniga ja lisage bensiini konditsioneeri.Tühjendage karburaatori ujukikaussi. Tühjendage kütuse settebassein.
1 aasta või rohkem	Täitke värske bensiiniga ja lisage bensiini konditsioneeri.Tühjendage karburaatori ujukikaussi.Tühjendage kütusepaak.Eemaldage süüteküünal. Vala silindrisse supilusikatäis mootoriöli.Keerake mootorit aeglaselt,kasutades kaablit öli jaotamiseks Paigaldage süüteküünal tagasi.Vahetage mootoriöli.Kui olete ladustusest kogunud - laske ladustatud bensiin körvaldamiseks sobivatesse
*Kasutage bensiini konditsioneeri, mis on koostatud säilivusaegade pikendamiseks.

PROBLEEMIDE LAHENDAMINE

Sümptom	Võimalik põhjus	Lahendus
Kui mootor ei tahab bootida:	Kas paagis on kütust?	Kontrollida ja tankida
	Kas paagis on öli?	Kontrollige ja täiendage öli
	Kas süüteküünalt tuleb säde?	Kontrollida ja asendada süüteküünlad
	Kas kütus jõuab karburaatorisse?	Puhastage kütuse settepaak
	Kui mootor ikka veel ei käivitu, viige generaator volitatud generaatoriteenistusse.
Elektrienergia puudumine Vooluvoolu pistikupesad	Kas vahelduvvoolu kaitselüliti on sisse lülitatud?	Lülitage vahelduvvoolu sisse lüliti
	Generaatoriga ühendatud seadmed on vigased.	Kontrollige, et seadmel või elektriseadmei oleks defekte.
	Kui generaator ei näita ikka veel pinget vahelduvvoolu väljundites, võtke ühendust oma edasimüüja või teeninduskeskusega.
Elektrienergia puudumine Alalisvoolu pistikupesad	Kas alalisvooluahela kaitselüliti on sisse lülitatud	DC kaitse sisselülitamine
	Generaatoriga ühendatud seadmed on vigased.	Kontrollige, et seadmel või elektriseadmei oleks defekte.
	Kui generaator ei näïta ikka veel pinget alalisvoolu pistikupesades, võtke ühendust oma edasimüüja või teeninduskeskusega.

KOMPLEKTI SISU:

• Üksus 1 tk.
• Laetav aku 1 tk.
• Transpordirattad, telgede mutrid, seibid 2 kpl.
  • Transpordikäepidemed 2 tk.
  • Amortisaatorid 2 tk.
  • Pistik 230V / 16A 1 tk.
  • Pistik 230V / 32A 1 tk.
  • Tööriistakomplekt 1 kpl.

Hinnatud andmed

Parameeter	Väärtus
Mootori võimsus	420 cm3
Väljundpinge	230 V AC
Väljundi sagedus	50 Hz
Vahelduvvoolu väljundvõimsus	6000 W
Vahelduvvoolu tippvõimsus	6500 W
Täiendav alalisvoolu väljundpinge	12V DC
Täiendava alalisvooluväljundi võimsus	8,3A
Kaitseaste	IP23M
Kaitseklass	I
Tühikäigukiirus	3000 min-1
Sisepõlemismootori võimsus	15,0 HP
Esitlusklass	G1
Võimsustegur (cos φ)	1.0
Kütuse liik	#92; #95; #98
Kütusepaagi mahutavus	25 L
Keskmine kütusekulu	4,89l/h
Mootoriõli tüüp	SAE15W30
Sisepõlemismootori öli kogus	1,1 L
Süütekünla tüüp	Magneto süütamine
Maksimaalne ümbritsev temperatuur	+ 40°C
Mõõtmed LxWxH	81.5x53x56 cm
Mass	87 kg
Tootmisaasta	2023
04-731 näitab nii masina tüüpi kui ka nimetust.

MÜRA JA VIBRATSIOONI ANDMED

Helirōhu tase	L_PA = 76 dB(A) K=3 dB(A)
Helivōimsuse tase	L_WA = 97 dB(A) K=3 dB(A)

Teave müra ja vibratsiooni kohta

Seadme mürataset kirjeldavad: kiiratav heliröhutase Laja helivõimsuse tase Lw _A (kus K tähistab mõõtemääramatust). Seadme tekitatud vibratsiooni kirjeldatakse vibratsioonikiirenduse väärtusega a(kus K on mõõtemääramatus).

Käesolevas juhendis esitatud helirõhu tase Lp helivõimsuse tase Lw ja vibratsioonikiirenduse väärtus a on mõõdetud vastavalt standardile ISO 8528-10:1998. Antud vibratsioonitaset a saab kasutada seadmete võrdlemiseks ja vibratsiooniga kokkupuute esialgseks hindamiseks.

Esitatud vibratsioonitase iseloomustab ainult seadme põhikasutust. Kui seadet kasutatakse muudes rakendustes või koos teiste töövahenditega, võib vibratsioonitase muutuda. Körgemat vibratsioonitaset mõjutab seadme ebapiisav või liiga harv hooldus. Eespool nimetatud põhjused võivad põhjustada suuremat vibratsioonikoormust kogu tööperioodi jooksul.

Vibratsiooniga kokkupuute täpseks hindamiseks tuleb arvesse võtta ajavahemikke, mil seade on välja lülitatud või kui see on sisse lülitatud, kuid ei kasutata tööks. Kui köik tegurid on täpselt hinnatud, võib kogu vibratsioonikiiritus osutuda palju väiksemaks.

Selleks, et kaitsta kasutajat vibratsiooni mõju eest, tuleks rakendada täiendavaid ohutusmeetmeid, näiteks masina ja töövahendite tsüklilist hooldust, piisava käetemperatuuri tagamist ja nõuetekohast töökorraldust.

KESKKONNAKAITSE

Elektritoltega tooteid ei tohiks kõrvaldada koos olmejäätmetega, vaid need tuleks viia kõrvaldamiseks asjakohastesse jäätmekäittluskohtadesse. Teabe saamiseks kõrvaldamise kohta võtte ühendust oma toote edasimüuja või kohaliku omavalitsusega. Elektri- ja elektroonikaseadmete jäätmed sisaldavad keskkonnasõbralikke aineid

Taaskasutamata seadmed kujutavad endast potentsiaalset ohtu keskkonnale ja inimeste tervisele.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, mille registrijärgne asukoht on Varssavi, ul. Pograniczna 2/4 (edaspidi "Grupa Topex") teatab, et köik autoriöigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas muu hulgas Selle tekst, fotod, diagrammid, joonised ja koostamine kuuluvad eranditult Grupa Topexile ja on öiguskaitse all vastavalt 4. veebruari 1994. aasta seadusele autoriöiguse ja sellega seotud öiguste kohta (s.o. Teataja 2006 nr 90 Poz. 631, muudetud kujul). Kogu käsiraamatu ja selle üksikute elementide kopeerimine, töötlemine, avaldamine ja muutmine ärilistel eesmärkidel ilma Grupa Topexi kirjaliku nõusolekuta on rangelt keelatud ning võib kaasa tuua tsivill- ja kriminaalvastutuse.

EÜ vastavusdeklaratsioon

Käesolev vastavusdeklaratsioon on välja antud tootja ainuvastutusel.

- Eespool kirjeldatud toode vastab järgmistele

dokumentidele:

Masinadirektiiv 2006/42/EÜ

Elektromagnetilise ühilduvuse direktiiv 2014/30/EL

Garanteeritud helivõimsuse tase LWA=97 dB(A)

RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL

Ja vastab standardite nõuetele:

• EN ISO 8528-13:2016; EN 60204-1:2018;

• EN 55012:2007+A1:2009; EN 61000-6-1:2007;

• EN IEC 63000:2018

- Käesolev deklaratsioon käsitleb ainult masinat sellisel kujul, nagu see on turule viidud, ja ei hõlma komponente

• lisab löppkasutaja või teostab seda hiljem.

- Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress:

Allkirjastatud järgmiste isikute nimel:

Grupa Topex Sp. z o.o. Sp.k.
