Tipo di prodotto	Idropulitrice senza fili (a batteria)
Marca	Kärcher
Modello	KHB 1844
Dimensioni (L x l x h)	292 x 89 x 228 mm
Peso (senza batteria)	1,3 kg
Tensione di servizio	18 V (batteria agli ioni di litio)
Pressione di servizio max.	2,1 MPa (21 bar)
Pressione max. ammissibile	2,4 MPa (24 bar)
Pressione di alimentazione acqua max.	1,0 MPa (10 bar)
Temperatura di alimentazione max.	40 °C
Altezza di aspirazione max.	0,5 m
Autonomia (con batteria 18/25)	14 minuti (a pieno carico)
Livello di pressione acustica LpA	70 dB(A)
Livello di potenza acustica LWA	84 dB(A)
Vibrazione mano-braccio	2,2 m/s²
Alimentazione	Batteria Kärcher Battery Power 18 V (venduta separatamente)
Classe di protezione	III
Raccordo di alimentazione acqua	Raccordo rapido standard (tubo 1/2 pollice minimo)
Funzioni principali	Pulizia a getto piatto, aspirazione da serbatoi, funzionamento con detergente
Manutenzione e pulizia	Pulizia del filtro nel raccordo acqua; apparecchio senza manutenzione
Sicurezza	Blocco dell'interruttore principale, protezione contro il funzionamento a secco
Ricambi e accessori	Accessori speciali Handheld (tappo blu); batteria e caricabatterie opzionali
Garanzia	Secondo le condizioni del paese (difetti di materiale e fabbricazione)
Utilizzo conforme	Uso domestico privato esclusivamente (pulizia di macchine, veicoli, edifici, ecc.)

Domande frequenti - KHB 1844 Kärcher

Quale batteria usare con il Kärcher KHB 1844?

L'apparecchio funziona esclusivamente con un pacco batteria Kärcher Battery Power 18 V. La batteria non è inclusa nella consegna.

Come caricare la batteria?

Utilizzare il caricabatterie standard Kärcher Battery Power 18 V (venduto separatamente). Seguire le istruzioni del caricabatterie e della batteria. Non caricare mai una batteria danneggiata.

Si può usare l'apparecchio senza collegamento al rubinetto?

Sì, può aspirare l'acqua da un serbatoio aperto (secchio, botte) grazie al tubo di aspirazione opzionale (SH 5 Handheld). L'altezza di aspirazione massima è di 0,5 m.

Cosa fare se l'apparecchio non mette in pressione?

Verificare che il rubinetto dell'acqua sia completamente aperto, che il filtro nel raccordo acqua non sia ostruito e che l'ugello non sia sporco. Pulire l'ugello con un ago se necessario.

Come usare un detergente con questa idropulitrice?

Applicare il detergente con parsimonia sulla superficie asciutta, lasciare agire senza far seccare, poi risciacquare con getto in pressione. Utilizzare preferibilmente flaconi spray Kärcher.

L'apparecchio si ferma da solo durante l'uso, perché?

Ciò è dovuto a un surriscaldamento dell'apparecchio o della batteria. Rimuovere la batteria e lasciare raffreddare il tutto. Evitare di esporlo al sole.

Che tipo di tubo da giardino usare?

Un tubo da giardino rinforzato di almeno 1/2 pollice (13 mm) di diametro e almeno 7,5 m di lunghezza, dotato di un accoppiatore rapido standard.

L'apparecchio è resistente al gelo?

No, non usare l'apparecchio a temperature inferiori a 0 °C. Il gelo può danneggiare la pompa.

Come pulire il filtro del raccordo acqua?

Rimuovere il raccordo dal tubo, estrarre il filtro, pulirlo con acqua corrente e rimontarlo. Verificare che non sia danneggiato prima di rimetterlo in posizione.

Dove trovare accessori e ricambi?

Utilizzare esclusivamente accessori originali Kärcher con la dicitura Handheld (tappo blu). Consultare il sito www.kaercher.com o il proprio rivenditore.

MANUALE UTENTE KHB 1844 Kärcher

Nettoyage non conforme

Court-circuit

Nettoyage non conforme

Risque d'endommagement.

1. Chargez le bloc-batterie.

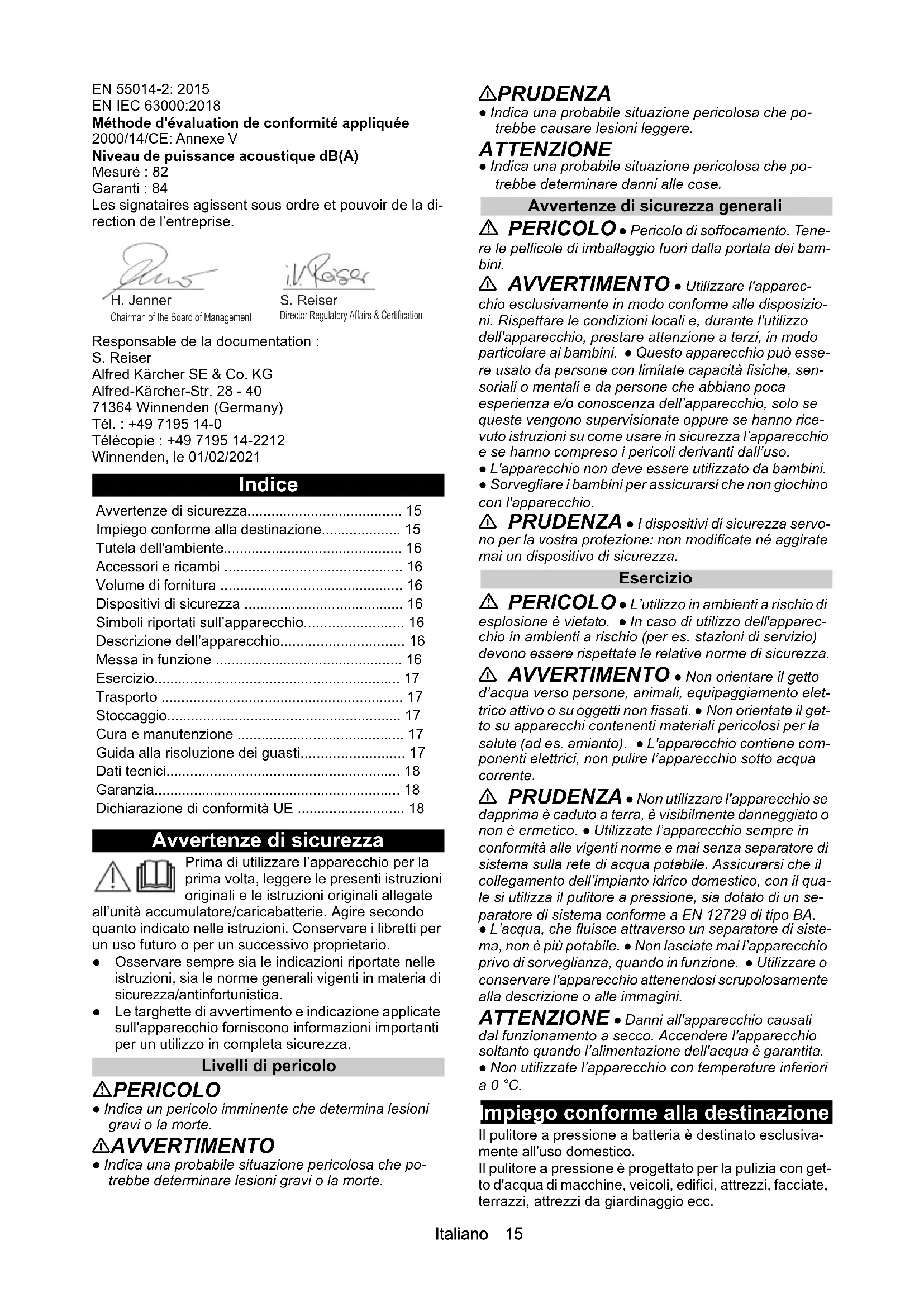

Avvertenze di sicurezza.... 15

Impiego conforme alla destinazione.... 15

Tutela dell'ambiente.... 16

Accessori e ricambi 16

Volume di fornitura 16

Dispositivi di sicurezza 16

Simboli riportati sull'apparecchio.... 16

Descrizione dell'apparecchio.... 16

Messa in funzione 16

Esercizio.... 17

Trasporto 17

Stoccaggio.... 17

Cura e manutenzione 17

Guida alla risoluzione dei guasti.... 17

Dati tecnici.... 18

Garanzia.... 18

Dichiarazione di conformità UE 18

Avvertenze di sicurezza

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali e le istruzioni originali allegate

all'unità accumulatore/caricabatterie. Agire secondo quanto indicato nelle istruzioni. Conservare i libretti per un uso futuro o per un successivo proprietario.

• Osservare sempre sia le indicazioni riportate nelle istruzioni, sia le norme generali vigenti in materia di sicurezza/antinfortunistica.
• Le targhette di avvertimento e indicazione applicate sull'apparecchio forniscono informazioni importanti per un utilizzo in completa sicurezza.

Livelli di pericolo

⚠PERICOLO

- Indica un pericolo imminente che determina lesioni gravi o la morte.

⚠AVVERTIMENTO

- Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

⚠️PRUDENZA

- Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

- Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Avvertenze di sicurezza generali

⚠️ PERICOLO • Pericolo di soffocamento. Tenere le pellicole di imballaggio fuori dalla portata dei bambini.

⚠ AVVERTIMENTO • Utilizzare l'apparecchio esclusivamente in modo conforme alle disposizioni. Rispettare le condizioni locali e, durante l'utilizzo dell'apparecchio, prestare attenzione a terzi, in modo particolare ai bambini. • Questo apparecchio può essere usato da persone con limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell'apparecchio, solo se queste vengono supervisionate oppure se hanno ricevuto istruzioni su come usare in sicurezza l'apparecchio e se hanno compreso i pericoli derivanti dall'uso.

• L'apparecchio non deve essere utilizzato da bambini.
• Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

⚠️ PRUDENZA • I dispositivi di sicurezza servo- no per la vostra protezione: non modificate né aggirate mai un dispositivo di sicurezza.

Esercizio

⚠ PERICOLO • L'utilizzo in ambienti a rischio di esplosione è vietato. • In caso di utilizzo dell'apparecchio in ambienti a rischio (per es. stazioni di servizio) devono essere rispettate le relative norme di sicurezza.

⚠ AVVERTIMENTO • Non orientare il getto d'acqua verso persone, animali, equipaggiamento elettrico attivo o su oggetti non fissati. • Non orientate il getto su apparecchi contenenti materiali pericolosi per la salute (ad es. amianto). • L'apparecchio contiene componenti elettrici, non pulire l'apparecchio sotto acqua corrente.

⚠️ PRUDENZA • Non utilizzare l'apparecchio se dapprima è caduto a terra, è visibilmente danneggiato o non è ermetico. • Utilizzate l'apparecchio sempre in conformità alle vigenti norme e mai senza separatore di sistema sulla rete di acqua potabile. Assicurarsi che il collegamento dell'impianto idrico domestico, con il quale si utilizza il pulitore a pressione, sia dotato di un separatore di sistema conforme a EN 12729 di tipo BA.

- L'acqua, che fluisce attraverso un separatore di sistema, non è più potabile. • Non lasciate mai l'apparecchio privo di sorveglianza, quando in funzione. • Utilizzare o conservare l'apparecchio attenendosi scrupolosamente alla descrizione o alle immagini.

ATTENZIONE • Danni all'apparecchio causati dal funzionamento a secco. Accendere l'apparecchio soltanto quando l'alimentazione dell'acqua è garantita.

- Non utilizzate l'apparecchio con temperature inferiori a 0 °C.

Impiego conforme alla destinazione

Il pulitore a pressione a batteria è destinato esclusivamente all'uso domestico.

Il pulitore a pressione è progettato per la pulizia con getto d'acqua di macchine, veicoli, edifici, attrezzi, facciate, terrazzi, attrezzi da giardinaggio ecc.

Tutela dell'ambiente

I materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti come batterie, accumulatori oppure olio che, se usati o smaltiti non correttamente, possono costi-

tuire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

I lavori di pulizia durante i quali si produce acqua di scarico contenente olio, per es. il lavaggio di motori o di sottoscocche, vanno effettuati esclusivamente in luoghi di lavaggio provvisti di separatori d'olio.

In alcuni paesi non è consentito il prelievo di acqua da fonti pubbliche.

Avvertenze sulle sostanze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Accessori speciali

Utilizzare solo accessori speciali con l'indicazione "Handheld" (portatile) e il tappo blu.

Indicazioni sull'unità accumulatore e sul caricabatterie

Sono disponibili come accessori speciali:

• Le unità accumulatore/i caricabatteria che non sono inclusi nella fornitura o che sono necessari in aggiunta
• Un caricabatterie rapido e un'unità accumulatore con una capacità maggiore

Volume di fornitura

Il volume di fornitura dell'apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Dispositivi di sicurezza

Bloccaggio dell'interruttore dell'apparecchio

Il bloccaggio inibisce l'interruttore dell'apparecchio ed impedisce l'azionamento accidentale dell'apparecchio.

Simboli riportati sull'apparecchio

L'apparecchio non deve essere collegato direttamente alla rete dell'acqua potabile.

Descrizione dell'apparecchio

Nelle presenti istruzioni per l'uso viene descritta la dotazione massima. A seconda del modello possono variare gli elementi inclusi in dotazione (vedi imballaggio).

Per le figure vedi pagina dei grafici Figura A

①Ugello a getto piatto per normali operazioni di pulizia

② Sblocco ugello
③ Lancia
④ Targhetta
⑤ Tasto di sblocco unità accumulatore
⑥ Bloccaggio dell'interruttore dell'apparecchio
⑦ Interruttore dell'apparecchio
⑧ Collegamento dell'acqua con microfiltro
⑨ Pulitore a pressione a batteria
⑩ Giunto per il collegamento idrico
11**Tubo flessibile per giardino (rinforzato in tessuto, diametro almeno 1/2 pollici (13 mm), lunghezza almeno 7,5 m, con attacco rapido disponibile in commercio)
⑫*Tubo flessibile di aspirazione con giunto
⑬*Unità accumulatore Battery Power 18/25
⑭*Caricabatterie standard Battery Power 18 V
15*Serbatoio pieghevole

* opzionale, ** richiesto in aggiunta

Unità accumulatore

L'apparecchio può essere utilizzato soltanto con un'unità accumulatore Kärcher Battery Power 18 V.

Messa in funzione

Carica dell'unità accumulatore

1. Caricare l'unità accumulatore (vedere le istruzioni per l'uso dell'unità accumulatore).

Montaggio dell'unità accumulatore

1. Spingere l'unità accumulatore nell'alloggiamento dell'apparecchio, finché non si sente lo scatto d'innesto.

Figura B

Alimentazione dell'acqua

Per i valori di collegamento vedi targhetta o capitolo Dati tecnici.

Rispettare le disposizioni fornite dalla società per l'ap-provvigionamento idrico.

Collegamento alla rete idrica

1. Avvitare il giunto al collegamento idrico dell'apparecchio.

Figura C

1. Collegare il tubo flessibile per giardino (non incluso nella fornitura) al giunto del collegamento idrico.
2. Collegare il tubo flessibile per giardino all'alimentazione dell'acqua.
3. Aprire completamente il rubinetto dell'acqua.

Aspirazione di acqua da contenitori aperti

Questo pulitore a pressione è adatto all'aspirazione di acqua di superficie da serbatoi (ad es.serbatoio pieghevole, secchio, raccoglitore di acqua piovana) o da stagni. A seconda della variante dell'apparecchio, la fornitura comprende un tubo flessibile di aspirazione adatto e un secchio pieghevole.

Nota

Se necessario, è possibile dotare l'apparecchio del tubo flessibile di aspirazione portatile KÄRCHER SH 5 (accessorio speciale, codice art. 2.644-124.0).

Per l'altezza di aspirazione massima, vedere il capitolo Dati tecnici.

1. Riempire il tubo flessibile di aspirazione con acqua.
2. Collegare il tubo flessibile di aspirazione al giunto del collegamento idrico dell'apparecchio e agganciarlo a una fonte d'acqua.
3. Sfiatare il tubo flessibile di aspirazione.

Nota

Se necessario, rimuovere la lancia prima di sfiatare il tubo flessibile di aspirazione.

a Avviare l'apparecchio (vedere capitolo Avvio dell'apparecchio).
b Azionare l'apparecchio finché non si vedono più bolle d'aria nel tubo flessibile di aspirazione.
c Rilasciare l'interruttore dell'apparecchio.
d Fissare l'interruttore dell'apparecchio con il bloc- caggio.

Montaggio della lancia e dell'ugello

1. Inserire la lancia desiderata e fissarla con una rotazione di 90°.
2. Inserire l'ugello desiderato nella lancia finché non scatta in posizione in modo udibile.

Figura D

Nota

Per scollegare l'ugello, premere lo sblocco dell'ugello verso il basso ed estrarre l'ugello.

Esercizio

ATTENZIONE

Funzionamento a secco della pompa

Danneggiamento dell'apparecchio

Se l'apparecchio non produce pressione entro 2 minuti, spegnerlo e seguire le istruzioni indicate nel capitolo Guida alla risoluzione dei guasti.

Avvio dell'apparecchio

1. Rilasciare il bloccaggio dell'interruttore dell'apparecchio.

Figura E

1. Premere l'interruttore dell'apparecchio.

Utilizzo con detergenti

Nota

Per la cura del veicolo, KÄRCHER offre appositi spruzzini con detergente.

Metodo di pulizia consigliato

1. Spruzzare misuratamente il detergente sulla superficie asciutta e lasciare agire (non far asciugare).
2. Sciacquare lo sporco sciolto con il getto a pressione.

Interruzione del funzionamento

1. Rilasciare l'interruttore dell'apparecchio.
2. Fissare l'interruttore dell'apparecchio con il bloccaggio.

Rimozione dell'unità accumulatore

Nota

In caso di interruzioni di lavoro prolungate, rimuovere l'unità accumulatore dall'apparecchio ed evitarne l'utilizzo involontario.

1. Premere verso il basso il tasto di sblocco dell'unità accumulatore per sbloccare l'unità accumulatore.
2. Prelevare l'unità accumulatore dall'apparecchio.

Figura F

Termine del funzionamento

1. Rilasciare l'interruttore dell'apparecchio.
2. Chiudere il rubinetto dell'acqua.
3. Premere l'interruttore dell'apparecchio.

La pressione esistente nell'apparecchio viene ridotta.

1. Scollegare l'apparecchio dall'alimentazione idrica.
2. Fissare l'interruttore dell'apparecchio con il bloccaggio.
3. Rimuovere l'unità accumulatore (vedere capitolo Rimozione dell'unità accumulatore).

Trasporto

⚠ PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Nel trasporto osservare il peso dell'apparecchio.

1. Per il trasporto in veicoli, fissare l'apparecchio in modo che non possa scivolare e ribaltarsi.

Stoccaggio

⚠ PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Nello stoccaggio, osservare il peso dell'apparecchio.

• Conservare l'apparecchio solo in vani interni.
• Posizionare l'apparecchio su una superficie piana.

Cura e manutenzione

PERICOLO

Pulizia inappropriata

Cortocircuito

Prima di eseguire qualsiasi lavoro sull'apparecchio, spegnerlo e rimuovere l'unità accumulatore.

Non pulire l'apparecchio con un getto d'acqua da tubo flessibile o un getto d'acqua ad alta pressione.

ATTENZIONE

Pulizia inappropriata

Pericolo di danneggiamento.

Non utilizzare detergenti abrasivi o aggressivi.

L'apparecchio non richiede manutenzione.

Pulizia dell'apparecchio

1. Pulire l'apparecchio con un panno umido.

Pulizia del filtro nel collegamento idrico

ATTENZIONE

Filtro danneggiato nel collegamento idrico

Danni all'apparecchio causati da impurità nell'acqua

Verificare la presenza di danni al filtro prima di impiegarlo nel collegamento idrico.

Se necessario, pulire il filtro del collegamento idrico.

1. Rimuovere il giunto dal collegamento idrico.
2. Togliere il filtro.
3. Pulire il filtro sotto acqua corrente.
4. Inserire il filtro nel collegamento idrico.

Guida alla risoluzione dei guasti

⚠PERICOLO

Contatto con parti sotto tensione

Scossa elettrica

Prima di eseguire qualsiasi lavoro sull'apparecchio, spegnerlo e rimuovere l'unità accumulatore.

Per i lavori di riparazione e i lavori sui componenti elettrici, rivolgetevi al servizio clienti autorizzato.

Piccole anomalie o disfunzioni possono essere eliminate seguendo le seguenti istruzioni.

In caso di dubbi si prega di rivolgersi al servizio clienti autorizzato.

L'apparecchio non funziona

L'unità accumulatore non è inserita correttamente nell'apparecchio

1. Spingere l'unità accumulatore nell'alloggiamento

dell'apparecchio, finché non si sente lo scatto d'innesto.

Lo stato di carica dell'unità accumulatore è troppo basso

1. Caricare l'unità accumulatore.

L'unità accumulatore è surriscaldata

1. Rimuovere l'unità accumulatore dall'apparecchio e lasciare raffreddare.

2. Non posizionare l'apparecchio e l'unità accumulatore al sole.

L'unità accumulatore o il caricabatterie sono difettosi

1. Sostituire l'unità accumulatore o il caricabatterie.

L'apparecchio si spegne automaticamente

Surriscaldamento dell'apparecchio o dell'unità accumu- latore

1. Lasciar raffreddare l'apparecchio o l'unità accumulatore.

L'apparecchio non genera pressione

L'ugello è sporco

1. Eliminare con un ago lo sporco nei fori degli ugelli.

2. Sciacquare l'ugello dirigendo l'acqua dalla parte anteriore.

L'alimentazione di acqua è insufficiente

1. Aprire completamente il rubinetto dell'acqua.

2. Verificare che l'alimentazione dell'acqua abbia una portata sufficiente.

3. Controllare il microfiltro nel collegamento idrico.

L'apparecchio perde

1. Alcune cause tecniche fanno sì che ci sia una lieve permeabilità dell'apparecchio. In caso di permeabilità elevata rivolgersi al servizio clienti autorizzato.

Dati tecnici

Dati sulle prestazioni dell'apparecchio

Tensione d'esercizio V 18

Classe di protezione III

Tempo di funzionamento (max) min 14con batteria completamente cari-ca con unità accumulatore BatteryPower 18/25

Pressione d'esercizio MPa 2,1

Pressione max. consentita MPa 2,4

Collegamento idrico

Pressione in entrata (max.) MPa 1,0

Temperatura in entrata (max.) °C 40

Altezza di aspirazione (max.) m 0,5

Dimensioni e pesi

Peso senza unità accumulatore kg 1,3

Lunghezza x larghezza x altezza mm 292 x89 x 228

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano-braccio m/s ^2 2,2

Incertezza K m/s ^2 0,7

Livello di pressione acustica L _pA dB(A) 70

Incertezza K _pA dB(A) 2

Livello di potenza acustica L _WA + dB(A) 84

incertezza K _WA

Con riserva di modifiche tecniche.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Pulitore a pressione (a batteria)

Tipo: 1.328-xxx

Direttive UE pertinenti

2014/35/UE

2014/30/UE

2011/65/UE

2000/14/CE

Norme armonizzate applicate

EN 60335-1

EN 60335-2-54

EN 62233: 2008

EN 55014-1: 2017

EN 55014-2: 2015

EN IEC 63000:2018

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza acustica dB(A)

Misurato: 82

Garantito: 84

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
