Tipo di prodotto	Radio da cantiere Bluetooth
Marca	DeWalt
Modello	DCR011
Tensione	10,8 / 14,4 / 18 V
Tipo di batteria	Lithium-Ion
Potenza di uscita audio	2 x 10 W
Peso (senza batteria)	1,77 kg
Porta USB	Sì, 2,1 A per ricarica di dispositivi
Connettività	Bluetooth
Funzioni principali	Riproduzione audio Bluetooth, controllo del volume, cambio traccia, porta USB, accoppiamento automatico, funzione di spegnimento automatico per inattività
Fissaggio a muro	Possibile tramite fessure sul retro
Maniglia/supporto per telefono	Integrato nella maniglia e vassoio dedicato
Manutenzione e pulizia	Soffiare la polvere con aria secca, usare un panno asciutto, non immergere
Sicurezza	Protezione elettronica contro sovraccarico e surriscaldamento, spegnimento automatico, istruzioni per l'uso
Batterie compatibili	DCB125, DCB127, DCB141, DCB142, DCB143, DCB144, DCB145, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548
Caricabatterie compatibili	DCB107, DCB113, DCB115, DCB118, DCB132, DCB119
Temperatura di carica	4 °C a 40 °C
Informazioni generali	Uso professionale, clima temperato, non adatto a persone con capacità ridotte senza supervisione

Domande frequenti - DCR011 DEWALT

Come abbinare l'altoparlante DCR011 con un telefono Bluetooth?

Posizionare l'altoparlante e il telefono a circa 1 m di distanza. Accendere l'altoparlante con il pulsante di alimentazione. Attivare il Bluetooth sul telefono. Premere il pulsante Bluetooth sull'altoparlante (6), il LED lampeggia rapidamente. Selezionare l'altoparlante nell'elenco dei dispositivi del telefono. Una volta abbinato, il LED rimane acceso fisso.

Quali sono le tensioni di batteria compatibili con la DCR011?

La radio funziona con batterie DeWalt da 10,8 V, 14,4 V o 18 V. Consultare l'elenco delle batterie compatibili nel manuale.

Come ricaricare la batteria della radio?

Utilizzare solo un caricabatterie compatibile DeWalt (elenco nel manuale). Collegare il caricabatterie a una presa, inserire la batteria, il LED rosso lampeggia durante la carica, poi rimane fisso quando la carica è completa.

Posso ricaricare il mio telefono tramite la porta USB?

Sì, la porta USB (7) fornisce fino a 2,1 A per ricaricare dispositivi come un telefono. Assicurarsi che l'altoparlante sia acceso.

Come regolare il volume o cambiare traccia?

Utilizzare i pulsanti + e - (2) per il volume. I pulsanti di cambio traccia (3) consentono di passare alla traccia successiva o precedente.

Perché l'altoparlante si spegne automaticamente?

L'altoparlante si spegne dopo 30 minuti di inattività (nessuna connessione Bluetooth o in pausa) per risparmiare la batteria. Per riattivarlo, riaccenderlo e riconnettere il dispositivo.

Posso fissare la radio al muro?

Sì, utilizzare le fessure di fissaggio sul retro come dima. Avvitare viti (diametro testa 5-7 mm, lunghezza 25,4 mm) in un supporto in legno, lasciando sporgere 5,5 mm di vite, quindi agganciare l'altoparlante.

Come pulire l'altoparlante?

Soffiare la polvere dalle aperture di ventilazione con aria secca. Pulire l'esterno con un panno asciutto. Non utilizzare acqua o solventi e non immergere mai l'apparecchio.

Qual è la portata del Bluetooth?

La portata ottimale è di circa 9 m in linea retta, ma fino a 30 m possibile. Ostacoli o interferenze possono ridurre la portata.

Come conservare la batteria a lungo termine?

Conservare la batteria completamente carica in un luogo fresco e asciutto, al riparo dalla luce diretta. Non conservarla scarica. Ricaricarla prima dell'uso.

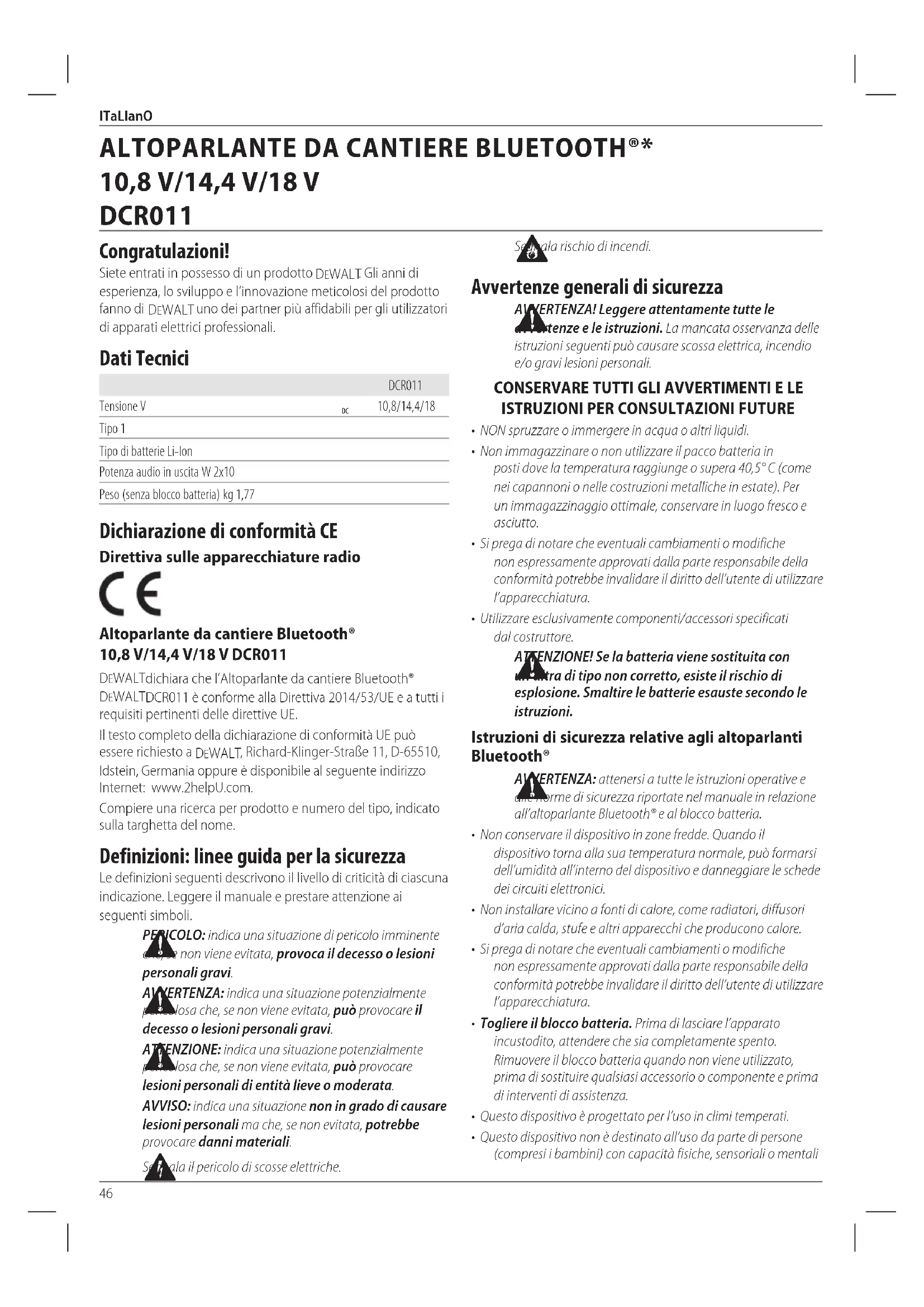

MANUALE UTENTE DCR011 DEWALT

Italiano (tradotto dalle istruzioni originali) 46

Siete entrati in possesso di un prodotto DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

	DCR011
Tensione V	DC	10,8/14,4/18
Tipo 1
Tipo di batterie Li-Ion
Potenza audio in uscita W 2x10
Peso (senza blocco batteria) kg 1,77

Dichiarazione di conformità CE

Direttiva sulle apparecchiature radio

Altoparlante da cantiere Bluetooth® 10,8 V/14,4 V/18 V DCR011

DEWALTdichiara che l'Altoparlante da cantiere Bluetooth® DEWALTDCR011 è conforme alla Direttiva 2014/53/UE e a tutti i requisiti pertinenti delle direttive UE.

Il testo completo della dichiarazione di conformità UE può essere richiesto a DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germania oppure è disponibile al seguente indirizzo Internet: www.2helpU.com.

Compiere una ricerca per prodotto e numero del tipo, indicato sulla targhetta del nome.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personali gravi.

AVERTENZA: indica una situazione potenzialmente percelosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente percolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

Se ralai il pericolo di scosse elettriche.

Se vala rischio di incendi.

Avvertenze generali di sicurezza

AVERTENZA! Leggere attentamente tutte le a l'attenze e le istruzioni. La mancata osservanza delle istruzioni seguenti può causare scossa elettrica, incendio e/o gravi lesioni personali.

CONSERVARE TUTTI GLI AVVERTIMENTI E LE ISTRUZIONI PER CONSULTAZIONI FUTURE

• NON spruzzare o immergere in acqua o altri liquidi.
- Non immagazzinare o non utilizzare il pacco batteria in posti dove la temperatura raggiunge o supera 40,5°C (come nei capannoni o nelle costruzioni metalliche in estate). Per un immagazzinaggio ottimale, conservare in luogo fresco e asciutto.
- Si prega di notare che eventuali cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare il diritto dell'utente di utilizzare l'apparecchiatura.
- Utilizzare esclusivamente componenti/accessori specificati dal costruttore.

ATTENZIONE! Se la batteria viene sostituita con una trata di tipo non corretto, esiste il rischio di esplosione. Smaltire le batterie esauste secondo le istruzioni.

Istruzioni di sicurezza relative agli altoparlanti Bluetooth®

AV KERTENZA: attenersi a tutte le istruzioni operative e che norme di sicurezza riportate nel manuale in relazione all'altoparlante Bluetooth® e al blocco batteria.

• Non conservare il dispositivo in zone fredde. Quando il dispositivo torna alla sua temperatura normale, può formarsi dell'umidità all'interno del dispositivo e danneggiare le schede dei circuiti elettronici.
• Non installare vicino a fonti di calore, come radiatori, diffusori d'aria calda, stufe e altri apparecchi che producono calore.
• Si prega di notare che eventuali cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare il diritto dell'utente di utilizzare l'apparecchiatura.
• Togliere il blocco batteria. Prima di lasciare l'apparato incustodito, attendere che sia completamente spento. Rimuovere il blocco batteria quando non viene utilizzato, prima di sostituire qualsiasi accessorio o componente e prima di interventi di assistenza.
• Questo dispositivo è progettato per l'uso in climi temperati.
• Questo dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali

Batterie Caricatori/Tempi di Ricarica (Minuti)
Cat # V	Peso			DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
	Ah	kg
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90 X
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X
DCB548 18/54 12,0/4,0 1,46 540 300 180 180 120				X
DCB181	18	1,5	0,35	70	35	22	22	22	45
DCB182	18 4,0	0,61	185 100 60	60 60 120
DCB183/B	18	2,0	0,40	90	50	30	30	30	60
DCB184/B	18 5,0	0,62	240 120 75	75 75 150
DCB185	18	1,3	0,35	60	30	22	22	22	X
DCB187	18 3,0	0,54	140 70	45 45 45 90
DCB189	18 4,0	0,54	185 100 60	60 60 120
DCB141	14,4	1,5	0,30	70	35	22	X	22	45
DCB142	14,4	4,0	0,54	185	100	60	X	60	120
DCB143	14,4	2,0	0,30	90	50	30	X	30	60
DCB144	14,4	5,0	0,52	240	120	75	X	75	150
DCB145	14,4	1,3	0,30	60	30	22	X	22	40
DCB125	10,8	1,3	0,20	60	30	22	X	22	40
DCB127	10,8	2,0	0,20	90	50	30	X	30	60

ridotte, o prive di esperienza e conoscenze, a meno che non siano sottoposte a sorveglianza o ricevano istruzioni riguardo all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.

• Non tentare di togliere alcuna vite, né di aprire la struttura esterna dell'unità; all'interno non vi sono parti che possono essere sottoposte ad assistenza da parte dell'utilizzatore. Per ogni intervento di assistenza, rivolgersi a personale tecnico qualificato.
  • I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Il caricabatteria/l'altoparlante Bluetooth® non devono essere esposti a gocciolamento o schizzi; non collocare sopra oggetti che contengono liquidi, ad esempio vasi.
• Sull'altoparlante Bluetooth®/caricabatteria non deve essere collocata alcuna fonte di fiamma, ad esempio candele accese.
• La spina dell'alimentazione di rete del caricabatteria serve per scollegare il dispositivo; il dispositivo di disconnessione (spina) deve restare sempre prontamente utilizzabile.
• Per ridurre il rischio di subire danni all'udito non avvicinare eccessivamente le orecchie all'altoparlante.
  • L'altoparlante deve essere collocato solo in luoghi sicuri e protetti, dove non corrano il pericolo di cadere. Gli oggetti in caduta possono causare infortuni alle persone.

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie

I caricabatteria DEWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplice possibile.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione della targhetta. Assicurarsi anche che la tensione del caricabatterie corrisponda a quella di rete.

L'apparato DEWALT possiede doppio isolamento secondo la normativa EN60335, perciò non è necessario il collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo appositamente realizzato, disponibile tramite la rete di assistenza DEWALT.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) – utensili elettrici Tipo 12 per la classe I (messa a terra) – utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati tecnici). La sezione minima del conduttore è 1 mm ^2 e la lunghezza massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo completamente.

ITaLlanO

Istruzioni di sicurezza importanti per tutti i caricabatteria

CONSERVARE LE PRESENTI ISTRUZIONI: il presente manuale contiene importanti istruzioni di sicurezza e di funzionamento per caricabatterie compatibili (vedere Dati tecnici).

- Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con la batteria.

AVERTENZA: rischio di scossa elettrica. Non far perforare alcun liquido dentro al caricabatterie. Pericolo di scossa elettrica.

AVERTENZA: consigliamo l'utilizzo di un dispositivo di corrente residua con una corrente nominale residua di 30mA o inferiore.

ATTENZIONE: rischio di incendio. Per ridurre il rischio di l'acchi, caricare solamente batterie ricaricabili DEWALT. Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni.

ATTENZIONE: i bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

AVVISO: in determinate condizioni, con il caricatore inserito nella presa di corrente, i contatti di carica esposti all'interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, a titolo esemplificativo, ma non esaustivo, lana d'acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche devono essere tenuti lontano dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare a pulirlo.

• NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per lavorare insieme.
• Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DEWALT. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione.
  • Non esporre il caricabatteria a pioggia o neve.
• Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi.
• Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare o sollecitare.
• Non utilizzare un cavo di prolunga se non è strettamente necessario. L'utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio, scossa elettrica o folgorazione.

• Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l'alloggiamento.

• Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati—farli sostituire immediatamente.

• Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.
• Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.
• Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persone qualificate per evitare pericoli.
• Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio.
  • Non tentare MAI di collegare fra loro 2 caricabatteria.
• Il caricabatteria è progettato per funzionare con la corrente elettrica da 230V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie da veicolo.

Caricamento di una batteria (Fig. B)

1. Collegare il caricatore ad una presa adatta prima di inserire il gruppo batterie.
2. Inserire il pacco batteria 11 nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La luce rossa (in carica) lampeggia ripetutamente, indicando che è iniziato il processo di carica.
3. Il completamento della carica sarà indicato dalla luce rossa che rimane continuamente accesa. Il pacco batteria è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatterie. Per rimuovere il pacco batteria dal caricabatterie, premere e tenere premuto il pulsante di sblocco della batteria 12 sul pacco batteria.

nOTa: Per garantire la massima prestazione e durata delle batterie Li-Ion, caricare completamente il pacco batteria prima di utilizzarlo per la prima volta.

Funzionamento del caricabatterie

Consultare gli indicatori sottostanti per lo stato di carica del pacco batteria.

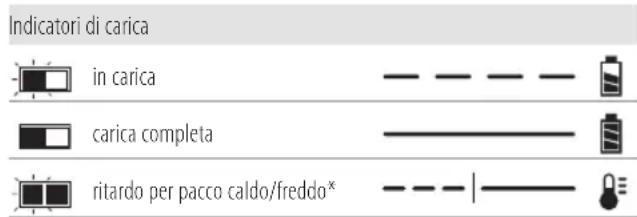

Indicatori di carica in carica carica completa ritardo per pacco caldo/freddo*

* La spia rossa continuerà a lampeggiare, ma una spia dell'indicatore gialla sarà illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà e il caricabatteria riprenderà la procedura di caricamento.

I caricabatteria compatibili non caricheranno un pacco batteria difettoso. Il caricabatteria indicherà una batteria difettosa e non si illuminerà.

NOTA: questo potrebbe anche indicare un problema del caricabatteria.

Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per essere testati.

Ritardo pacco caldo/freddo

Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/freddo, sospendendo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria. Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornerà alla velocità di caricamento massima anche se la batteria si scalda.

Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all'interno del caricabatterie.

Sistema di protezione elettronico

Gli apparati XR Li-lon (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo.

L'apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso, riporre la batteria agli ioni di litio sul caricatore finché non è completamente carica.

Montaggio a parete

Questi caricabatterie sono progettati per essere montabili a parete o per sedersi in posizione verticale su un piano o una superficie di lavoro. Durante il montaggio a parete, individuare il caricabatterie a portata di una presa elettrica, e lontano da un angolo o altri ostacoli che possano impedire il flusso d'aria. Utilizzare il retro del caricabatterie come modello per la posizione delle viti di montaggio sulla parete. Montare il caricabatterie in modo sicuro utilizzando viti per cartongesso (acquistate separatamente) di almeno 25,4 mm di lunghezza con un diametro della testa della vite di 7–9 mm, fissata nel legno a una profondità ottimale lasciando circa 5,5 mm della vite esposti. Allineare le fessure sul retro del caricatore con le viti a vista e inserirle fino in fondo nelle fessure.

Istruzioni di pulizia per il caricabatteria

AWERTENZA: rischio di scossa elettrica. Scollegare il 2013 ebatteria dalla presa di alimentazione CA prima

della pulizia. È possibile rimuovere lo sporco e il grasso dall'esterno del caricabatteria utilizzando un panno o una spazzola morbida non metallica. Non utilizzare acqua o soluzioni detergenti. Non lasciare mai che penetri del liquido all'interno del caricabatterie; non immergere alcuno dei suoi componenti direttamente in un liquido.

Pacco batteria

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o i fumi.
• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.
• Caricare i pacchi batteria solo nei caricabatteria DEWALT.
  • NON spruzzare o immergere in acqua o in altri liquidi.
• Non immagazzinare o non utilizzare l'apparato e il pacco batteria in posti dove la temperatura raggiunge o supera 40 °C (104 °F) (come nei capannoni o nelle costruzioni metalliche in estate).
• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.
• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.
• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVERTENZA: rischio di incendio. Il liquido della batteria se incendiare se esposto a scintilla o a fiamma.

AIVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AVERTENZA: pericolo d'incendio. Non conservare o importare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non riporre il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi, etc.

ATTENZIONE: quando non viene usato, appoggiare l'apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

Trasporto

AVERTENZA: pericolo d'incendio. Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito.

NOTA: le batterie agli ioni di litio non devono essere riposte nei bagagli da stiva.

Le batterie DEWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazione di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l'Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose.

Nella maggior parte dei casi, la spedizione di un pacco batteria DEWALT sarà esentata dalla classificazione di Materiale pericoloso Classe 9 pienamente regolamentato. In generale, solo le spedizioni contenenti una batteria agli ioni di litio con una classe superiore a 100 wattore (Wh) richiederà una spedizione Classe 9 pienamente regolamentata. Tutte le batterie agli ioni di litio hanno la potenza in wattora indicata sulla confezione. Inoltre, a causa della complessità della regolamentazione, DEWALT sconsiglia la spedizione aerea delle sole batterie agli ioni di litio a prescindere dalla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere effettuate per via aerea eccetto salvo che la classificazione in wattore della batteria non sia superiore a 100 Wh.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione. Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell'acquirente assicurarsi che le proprie attività sia conformi alle normative in vigore.

Trasporto della batteria FLEXVOLT™

La batteria DEWALT FLEXVOLT ^™ ha due modalità: Uso e Trasporto.

Modalità Uso: Quando la batteria FLEXVOLT™ è utilizzata autonomamente o si trova in un prodotto DEWALT 18V, funzionerà come batteria da 18V. Quando la batteria FLEXVOLT™ si trova in un prodotto da 54V o 108V (due batterie da 54V), funzionerà come batteria da 54V.

Modalità Trasporto: Quando viene inserito il coperchio sulla batteria FLEXVOLT ^™ , la batteria è in modalità trasporto. Conservare il coperchio per la spedizione.

In modalità Trasporto, le celle sono elettricamente scollegate all'interno del pacco risultando in 3 batterie con un wattora più basso (Wh) rispetto a 1 batteria con un wattora superiore. La quantità superiore di 3 batterie con un wattora inferiore può esentare il pacco da determinate norme di spedizione imposte sulle batterie con wattora superiore.

Per esempio, la classificazione di Trasporto Wh potrebbe indicare 3 x 36 Wh, ovvero 3 batterie di 36 Wh ciascuna. Esempio di marcatura sull'etichetta d'uso e trasporto

Use: 108 Wh

Transport: 3x36 Wh

La classificazione di Utilizzo Wh potrebbe indicare 108 Wh (1 batteria implicita).

Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali.

NOTA: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Vederei Dati Tecnici per il tempo di ricarica.

Non toccare con oggetti conduttivi.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4 °C e 40 °C.

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

Caricare i pacchi batteriaDEWALT esclusivamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT con un caricabatteria DEWALT potrebbero causare un'esplosione o comportare altre situazioni di pericolo.

Non bruciare il pacco batteria.

UTILIZZO (senza il tappo di traposto). Esempio: la classificazione Wh indica 108 Wh (1 batteria con 108 Wh).

TRASPORTO (con tappo di trasporto incorporato). Esempio: la classificazione Wh indica 3 x 36 Wh (3 batterie di 36 Wh).

Tipo batterie

Il modello DCR011 funziona con un pacco batteria da 10,8, 14,4, 18 volt.

Questi pacchi batteria possono essere utilizzati: DCB125, DCB127, DCB141, DCB142, DCB143, DCB144, DCB145, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Fare riferimento a

Dati Tecnici per ulteriori informazioni.

Contenuto della confezione

La confezione contiene:

1 Altoparlante da cantiere Bluetooth®
1 Manuale di istruzioni
- Verificare eventuali danni all'unità, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.
- Prima di utilizzare il prodotto, leggere e comprendere interamente questo manuale.

Marcature sull'altoparlante

Sull'altoparlante sono presenti i seguenti pittogrammi:

Leggere il manuale d'istruzioni prima dell'uso.

Posizione del Codice Data (Fig. B)

Il codice data 10, che comprende anche l'anno di fabbricazione, è stampato sulla superficie dell'alloggiamento.

Esempio:

2018 XX XX

Anno di fabbricazione

Descrizione (Fig. A)

AVVERTENZA: non modificare mai l'unità o alcuna parte a una. Ne potrebbero derivare danni o lesioni a persone.

1 Tasto di accensione
2 Tasti di regolazione volume +/-
3 Tasti di cambio traccia
4 Indicatore di stato Bluetooth®
5 Tasto di riproduzione/pausa
6 Tasto Bluetooth®
7 Presa USB
8 Manico e supporto cellulare
9 Piano d'appoggio cellulare
10 Codice data

Uso previsto

Questo altoparlante Bluetooth® DEWALTè concepito per riprodurre/ascoltare in streaming contenuti audio tramite una connessione wireless a un cellulare o un altro dispositivo audio.

nOn utilizzare l'apparecchio in presenza di acqua, liquidi infiammabili o gas.

nOn consentire ai bambini di venire in contatto con l'apparecchio. L'uso di questo apparecchio da parte di persone inesperte deve avvenire sotto sorveglianza.

- Questo prodotto non è destinato per l'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non siano sottoposte sorveglianza o abbiano ottenuto istruzioni riguardo all'uso dell'utensile da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

Presa USB (Fig. A)

La porta USB di uscita dell'alimentazione 7 è una presa di connessione per fornire l'alimentazione a dispositivi a bassa potenza come cellulari, lettori CD e MP3. Essa fornisce una corrente complessiva fino a 2,1 A.

Poiché l'altoparlante è alimentato da due batterie, la presa USB di uscita alimentazione consente di caricare un dispositivo quando l'utilizzatore preme il tasto di accensione/spegnimento per accendere l'altoparlante.

nOTa: per utilizzare la funzione di altoparlante il dispositivo audio deve essere collegato tramite Bluetooth®. La presa USB serve solo come porta di alimentazione per caricare la batteria del dispositivo audio.

Manico/Supporto porta-cellulare (Fig. C)

L'altoparlante deve essere trasportato afferrandolo per il manico 8. Il manico comprende un supporto utilizzabile per sostenere il cellulare durante l'uso.

AIVERTENZA: il cellulare non può essere fissato di interno del supporto e può cadere se l'altoparlante viene spostato o trasportato. Prima di spostare o trasportare l'altoparlante assicurarsi di rimuovere il cellulare dal supporto.

Piano d'appoggio per cellulare (Fig. A)

L'altoparlante presenta un piano d'appoggio per il cellulare 9 utilizzabile durante l'uso.

AVERTENZA: il cellulare non può essere fissato sul piano d'appoggio e può cadere se l'altoparlante viene spostato o trasportato. Prima di spostare o trasportare l'altoparlante assicurarsi di rimuovere il cellulare dal piano d'appoggio.

Fissaggio dell'altoparlante (Fig. D)

Questo altoparlante è progettato per essere fissato o appoggiato in posizione verticale su un tavolo o un piano di lavoro. Se si intende fissare l'altoparlante, utilizzare le scanalature per il fissaggio 14 situate alla base dell'altoparlante come modello per individuare la posizione delle viti sul legno o la parete. Fissare l'altoparlante in modo sicuro utilizzando viti per cartongesso (acquistate separatamente) lunghe almeno 25,4 mm e con un diametro della testa della vite di 5-7 mm, inserite nel legno a una profondità ottimale, lasciando circa 5,5 mm della vite esposti. Allineare le fessure sul retro dell'altoparlante con le viti a vista e inserirle fino in fondo nelle fessure. L'altoparlante può essere fissato in orizzontale o in verticale in entrambe le direzioni.

MONTAGGIO E REGOLAZIONI

AIVERTENZA: per ridurre il rischio di gravi lesioni che persone, spegnere l'apparecchio e staccare la batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori.

Inserimento e rimozione della batteria dall'altoparlante Bluetooth® (Fig. B)

nOTa: assicurarsi che la batteria 11 sia completamente carica.

Installazione della batteria all'interno dell'altoparlante

1. Allineare la batteria 11 alle guide all'interno dell'alloggiamento batteria dell'altoparlante 13.
2. Farla scorrere all'interno dell'alloggiamento finché la batteria non è saldamente inserita e assicurarsi di sentire lo scatto della chiusura, controllando che non possa sganciarsi.

Rimozione della batteria dall'altoparlante

1. Premere il tasto di rilascio batteria 12 ed estrarla dal rispettivo alloggiamento.
2. Inserire la batteria nel caricabatterie come descritto nella sezione "Caricabatterie" di questo manuale.

Batterie con indicatore di carica (Fig. B)

Alcune batterie DFWALTcomprendono un indicatore del livello di carica, costituito da tre spie a LED verdi che si illuminano mostrando il livello di carica residua della batteria. Per azionare l'indicatore del livello di carica, tenere premuto il rispettivo pulsante. Una combinazione di tre spie LED verdi si illumina per indicare il livello di carica residua. Quando il livello di carica nella batteria scende al di sotto del limite utilizzabile, le spie dell'indicatore non si illuminano e sarà necessario ricaricare la batteria.

nOTa: l'indicatore del livello di carica mostra solamente il livello di carica residua della batteria. Non indica la funzionalità dell'elettroutensile ed è soggetto a variazioni in base ai componenti del prodotto, alla temperatura e all'applicazione dell'utilizzatore finale.

FUNZIONAMENTO

Istruzioni per l'uso

AVERTENZA: attenersi sempre alle istruzioni di sicurezza e alle normative in vigore.

AVERTENZA: per ridurre il rischio di gravi lesioni di persone, spegnere l'apparecchio e staccare la batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori.

Funzioni dei tasti (Fig. A)

Tasto di accensione/spegnimento

Premere il tasto di accensione/spegnimento 1 per accendere o spegnere l'altoparlante.

Tasto di riproduzione/pausa

Premere il tasto di riproduzione/pausa 5 per iniziare a riprodurre il contenuto selezionato dal dispositivo audio. Premere nuovamente il tasto di riproduzione/pausa per mettere in pausa la riproduzione.

Tasti di regolazione volume

I tasti di regolazione volume 2 possono essere usati per alzare o abbassare il volume dell'altoparlante.

Tasti di cambio traccia

I tasti di cambio traccia destro e sinistro 3 possono essere usati per saltare le tracce audio o passare alle tracce audio precedenti sul dispositivo audio.

nOTa: i tasti di cambio traccia funzionano solamente se l'altoparlante è associato al dispositivo audio via Bluetooth®.

Riproduzione di contenuti audio

I contenuti audio possono essere riprodotti tramite l'altoparlante mediante una connessione wireless Bluetooth® a un dispositivo audio Bluetooth® compatibile.

Associazione dell'altoparlante a un dispositivo audio (Fig. A)

1. Collocare l'altoparlante e il dispositivo audio Bluetooth® entro un raggio di 1 m (3 ft.) l'uno dall'altro.
2. Accendere l'altoparlante premendo il tasto di accensione/spegnimento 1.
3. Assicurarsi che sul dispositivo audio sia attiva la funzione Bluetooth®. (Consultare il manuale di istruzioni del

dispositivo per le istruzioni specifiche relative all'associazione tramite Bluetooth®.)

1. Premere il tasto Bluetooth® 6 sull'altoparlante. In tal modo l'indicatore di stato Bluetooth® 4 inizierà a lampeggiare lentamente. In questo momento l'altoparlante sta provando a trovare un dispositivo associato in precedenza. Se lo trova, l'indicatore di stato Bluetooth® smette di lampeggiare e si illumina fisso.
2. Se deve essere associato un altro dispositivo l'indicatore di stato Bluetooth® lampeggerà rapidamente. Durante il lampeggiamento rapido dell'indicatore di stato Bluetooth® l'altoparlante si trova nella modalità cdi associazione di un nuovo dispositivo.
3. Confermare l'associazione sul dispositivo.

NOTA: Se l'associazione non viene confermata entro 5 minuti, il LED smetterà di lampeggiare e l'altoparlante tornerà allo schema di lampeggiamento a intervalli di mezzo secondo.

1. Se l'associazione del dispositivo viene completata con successo l'indicatore di stato Bluetooth® si illuminerà fisso. L'altoparlante ora riprodurrà la musica presente nel dispositivo.

Indicatore di stato Bluetooth®
Schemi di lampeggiamento	Stato/Modalità
Lampeggiamento uniforme (a intervalli di mezzo secondo)	L'altoparlante non è in modalità di associazione o connessione.
Lampeggiamento rapido	L'altoparlante è in modalità di associazione ed è individuabile dal dispositivo.
Luce fissa L'altoparlante è collegato a un dispositivo.
Nessuna luce L'altoparlante è nello stato di time-out e/o spento.

Connessione a un dispositivo audio Bluetooth® associato in precedenza

Se un dispositivo Bluetooth® è già stato associato in precedenza all'altoparlante, all'accensione di quest'ultimo dovrebbe ricollegarsi automaticamente. Dopo 4 secondi, l'altoparlante passerà alla modalità di connessione. Questo passaggio è indicato dall'indicatore di stato Bluetooth® 4 che lampeggia in modo costante. Quando il dispositivo Bluetooth® già associato in precedenza sarà stato riconosciuto e connesso, l'indicatore di stato Bluetooth® smette di lampeggiare e si illumina fisso. Se la connessione non avviene e non si riesce ad ascoltare la musica in streaming, seguire le istruzioni riportate nella sezione

Associazione dell'altoparlante a un dispositivo audio Bluetooth®.

NOTA: Sul dispositivo audio Bluetooth® deve essere attivata la funzione Bluetooth® affinché sia possibile l'associazione automatica.

Funzionalità Timeout (Fig. A)

Per preservare la durata della batteria, l'altoparlante è progettato in modo da spegnersi automaticamente dopo un'ora di inattività. L'inattività potrebbe essere dovuta all'assenza di associazione al dispositivo per mezz'ora oppure a un'interruzione della connessione Bluetooth® per lo stesso intervallo di tempo. Se l'altoparlante si spegne per qualsiasi tipo di inattività, consultare la sezione Connessione di un dispositivo Bluetooth® audio già associato in precedenza.

NOTA: Il raggio d'azione Bluetooth® ottimale per lo streaming è di circa 9 m (30 ft.) (linea di vista) dall'altoparlante, ma sono possibili anche distanze fino a 30 m (100 ft.). Ostacoli fisici, altri dispositivi senza fili o dispositivi elettromagnetici possono influire sulla qualità della connessione.

Se la connessione Bluetooth® si perde a causa del superamento del tempo di separazione, del superamento della distanza ottimale, per la presenza di ostacoli o per altri motivi, potrebbe essere necessario ricollegare il dispositivo all'altoparlante.

Chiamata in arrivo

Se arriva una chiamata al telefono connesso all'altoparlante, la connessione Bluetooth viene messa in pausa.

MANUTENZIONE

Questo apparecchio DEWALT è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

AVVERTENZA: per ridurre il rischio di gravi lesioni che persone, spegnere l'apparecchio e staccare la batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori.

Il caricabatteria e il pacco batteria non sono parti riparabili.

Pulizia

AVERTENZA: soffiare via la polvere dall'alloggiamento a pressa compressa, non appena vi sia sporco visibile all'interno e intorno alle prese d'aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

AVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'unità. Tali prodotti chimici possono indebolire i materiali utilizzati nelle parti suddette. Utilizzare un panno asciutto. Non lasciare che penetri del liquido all'interno dell'apparecchio e non immergere alcuno dei suoi componenti direttamente in un liquido.

Accessori opzionali

AVERTENZA: poiché accessori diversi da quelli offerti da DEWALT non sono stati testati con questo prodotto, l'utilizzo di tali accessori potrebbe essere pericoloso. Per ridurre il rischio di lesioni alle persone, su questo prodotto devono essere utilizzati esclusivamente gli accessori DEWALT raccomandati.

ITaLlanO

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori idonei.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti insieme ai normali rifiuti domestici.

I prodotti e le batterie contengono materiali che

possono essere recuperati e riciclati, riducendo il fabbisogno di materie prime. Riciclare i prodotti e le batterie in base alle normative locali pertinenti. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Batteria ricaricabile

Questa batteria a lunga durata deve essere sostituita se non riesce a produrre energia a sufficienza per eseguire operazioni che prima venivano svolte con facilità. Al termine della durata di servizio, smaltirla con la dovuta cura per l'ambiente:

• Far scaricare la batteria completamente, quindi rimuoverla dall'apparecchio.
• Le celle delle batterie agli ioni di litio sono riciclabili. Consegnarle al rivenditore oppure a un centro di riciclaggio di zona. Le batterie raccolte saranno riciclate o smaltite in modo corretto.

* Il marchio e i loghi Bluetooth® sono marchi commerciali registrati di proprietà di Bluetooth®, SIG, Inc., e qualsiasi utilizzo degli stessi da parte di DEWALT è concesso in licenza.

BLUETOOTH®\*-LUIDSPREKER VOOR DE WERKLOCATIE

10,8V/14,4V/18V

DCR011

Akun poistaminen kaiuttimesta
