MANUALE UTENTE DWST181078 DEWALT

L'apparecchio DEWALT® TSTAK™ CONNECT RADIO include una radio FM e DAB integrata, supporto Bluetooth, porta per connettore AUX di 3,5 mm per riprodurre audio/musica da un dispositivo esterno e un'applicazione intuitiva per controllare in remoto il sistema tramite uno smartphone o un tablet con tecnologia Bluetooth. Il sistema è in grado di ricaricare i gruppi batteria scorrevoli DEWALT®. L'apparecchio TSTAK™ CONNECT RADIO ricarica la maggior parte delle batterie DEWALT® agli ioni di litio. Le batterie sono vendute separatamente. PRINCIPALI FUNZIONI

• Radio FM stereo con scansione manuale/automatica e memoria di preselezione delle stazioni

• Diffusione audio digitale avanzata (DAB, Advanced Digital Audio Broadcasting) con visualizzazione delle informazioni trasmesse dalla stazione

• Preferiti: stazioni digitali preselezionate. 12 stazioni DAB e 12 stazioni FM.

• Connettività Bluetooth

• Jack di ingresso ausiliario di 3,5 mm per il collegamento di dispositivi audio esterni

• Porta di caricamento/alimentazione USB (5 V/2,1 A)

• Display LCD a colori e illuminato di grandi dimensioni

• Pulsanti soft-touch illuminati

• Quattro driver midrange e due subwoofer per prestazioni sonore eccellenti

• Controllo del volume e regolazione della tonalità del suono

• Compatibile con qualsiasi unità TSTAK™

• Resistente ad acqua e polvere – Sottoposto a test IP54

• Applicazione per smartphone/tablet per la gestione remota dell'apparecchio Italiano Manuale di istruzioni59

UNITÀ DI ALIMENTAZIONE (ADATTATORE DI ALIMENTAZIONE

CA/CC) MODELLO: S048HM2400200

Potenza assorbita 100-240 V CA 50-60 Hz (classe II) Erogazione di potenza 24 V CC Corrente di uscita 2 A Peso 0,3 kg (0,66 lb) APPARECCHIO Potenza assorbita 24 V CC Erogazione di potenza Caricamento USB (5 V/2,1 A) BLE Batteria - 7 giorni, Porta di ingresso alimentazione ON sempre Periodo di tempo per attivare la funzione di gestione dell'alimentazione automatica in standby in rete < 20 min Classicazione IP IP54* Peso 5,9 kg (13,2 lb) escluso il gruppo batteria Peso sovrapponibile (complessivo) 60 kg (132 lb)

CARICATORE DEL GRUPPO BATTERIA

Tensione dei gruppi batteria 10,8 V CC/18 V CC (inclusi gruppi batteria XR FLEXVOLT) 1Ah-9Ah Tipo di batteria Agli ioni di litio (gruppo batteria scorrevole) Tempo di caricamento approssimativo 90–300 minuti Corrente di carica 1,5 A CARATTERISTICHE AUDIO Sorgente audio DAB/FM, jack di ingresso ausiliario di 3,5 mm, Bluetooth Audio SPL 100 dB a 1 m Potenza sonora 45 W (classe D) Tempo di funzionamento 8 ore (ca.) con una batteria agli ioni di litio Premium da 18 V completamente carica Frequenza di esercizio 2402–2480 MHz Trasmissione 4dBm max. *Protezione da pioggia leggera e da polvere e detriti presenti nell'area di lavoro60

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione e seguire tutte le

4. Attenersi a tutte le istruzioni.

5. NON usare l'apparecchio vicino all'acqua.

6. Leggere attentamente tutte le avvertenze di

sicurezza e le istruzioni. La mancata osservanza di avvertenze e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

7. Evitare di esporre l'apparecchio direttamente

ad acqua e di collocarvi oggetti pieni di liquidi, quali bottiglie.

8. Pulire esclusivamente con un panno asciutto

9. Per proteggere l'apparecchio da acqua o

polvere, chiudere sempre il coperchio del vano e il coperchio in gomma della porta di ingresso dell'alimentazione CC.

10. Utilizzare in conformità alle istruzioni del

11. NON collocare in prossimità di sorgenti di

amme libere, quali candele accese, fonti di calore quali radiatori, caloriferi, stufe o altri apparecchi (inclusi amplicatori) che producono calore.

12. Adottare misure volte a evitare che il cavo di

alimentazione venga calpestato o schiacciato, soprattutto in corrispondenza della spina e della presa.

13. Utilizzare solo dotazioni/accessori specicati

14. Se si utilizza un carrello, prestare

attenzione durante gli spostamenti del gruppo carrello/apparecchio per evitare lesioni in caso di ribaltamento. Utilizzare solo con un carrello, supporto, treppiede, staffa o tavolo specicato dal produttore o venduto insieme all'apparecchio.

15. L'adattatore di alimentazione CA/CC

deve essere utilizzato solo come fonte di alimentazione per l'apparecchio e per il caricamento della batteria. Per scollegare completamente l'apparecchio, l'adattatore di alimentazione CA/CC deve essere estratto dalla presa.

16. Scollegare l'apparecchio durante i temporali

o se si prevede di non utilizzarlo per periodi prolungati.

17. L'adattatore di alimentazione CA/CC deve

essere facilmente accessibile durante l'uso.

18. Per qualsiasi intervento di manutenzione,

fare riferimento a personale di assistenza qualicato. Gli interventi di manutenzione sono necessari quando l'apparecchio è stato danneggiato in qualsiasi modo, ad esempio in caso di danni alla spina o al cavo di alimentazione, se i connettori sono stati bagnati da liquidi o pioggia o se l'apparecchio è stato esposto a eccessiva umidità, non funziona normalmente o è stato fatto cadere e non funziona.

19. Questo apparecchio non è destinato all'uso

da parte di persone (compresi i bambini) con capacità siche, sensoriali o mentali ridotte,

DEFINIZIONI: LINEE GUIDA DI SICUREZZA

Le denizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e fare attenzione a questi simboli. PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni gravi o addirittura mortali. AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, può provocare lesioni gravi o mortali. ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, può provocare lesioni lievi o moderate.

Avviso: indica una pratica non associata al rischio di lesioni personali ma che, se non evitata, può provocare danni materiali. AVVERTENZA: per ridurre il rischio di lesioni, leggere per intero il manuale di istruzioni. NOTA: le etichette AVVERTENZA del prodotto sono situate sulla parte inferiore dell'apparecchio.61

o prive di esperienza e conoscenze, a meno che non siano sorvegliate o istruite sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.

20. I bambini devono essere sorvegliati per

assicurarsi che NON giochino con l'apparecchio.

21. Questo apparecchio può essere usato da

bambini dagli 8 anni in su e da persone portatrici di handicap sici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, sempre che siano seguite o opportunamente istruite sull'uso sicuro e comprendano i pericoli inerenti. I bambini non devono giocare con l'apparecchio. Gli interventi di pulizia e di manutenzione da parte dell'utente non devono essere eseguiti da bambini senza supervisione.

22. Utilizzare solo con gruppi batteria DEWALT®

appositamente realizzati (consultare di seguito Importanti istruzioni di sicurezza per tutti i gruppi batteria per i gruppi batteria approvati da DEWALT®). L'uso di qualsiasi gruppo batteria diverso da quelli approvati da DEWALT® può comportare il rischio di lesioni e incendi. Il fulmine con freccia all'interno di un triangolo indica la presenza di parti interne al prodotto che possono comportare il rischio di scosse elettriche per le persone. Il punto esclamativo all'interno di un triangolo indica che nel manuale per l'utente fornito con l'apparecchio sono presenti importanti istruzioni operative e di manutenzione. Il simbolo di doppio isolamento (un quadrato all'interno di un altro quadrato) indica un apparecchio elettrico di classe II e intende avvisare il personale di assistenza qualicato in merito all'uso esclusivo di parti di ricambio identiche. AVVERTENZA: per ridurre il rischio di incendi o scosse elettriche, non esporre direttamente l'apparecchio a pioggia o umidità. Utilizzare solo in luoghi asciutti. ATTENZIONE: per evitare scosse elettriche, abbinare il contatto di grandi dimensioni della spina dell'adattatore all'apertura più grande e inserire completamente.

Le etichette di questo apparecchio possono includere i seguenti simboli: V Volt A Ampere W Watt h Ore Corrente continua Struttura classe II (doppio isolamento) Marchio CE Simbolo allarme di sicurezza

GRUPPI BATTERIA Quando si ordinano gruppi batteria sostitutivi, assicurarsi di includere il numero di catalogo e la tensione. L'apparecchio TSTAK™ CONNECT RADIO va utilizzato solo con gruppi batteria ricaricabili agli ioni di litio da 10,8 V/18 V serie DEWALT® DCB, inclusi i gruppi batteria DEWALT® XR FLEXVOLT no a 9 Ah. L'impiego di gruppi batteria di qualsiasi altro tipo o di batterie non ricaricabili può comportare il rischio di lesioni o incendi. Ricaricare esclusivamente con il caricabatterie TSTAK™ CONNECT RADIO integrato o con un modello equivalente. Un caricabatterie idoneo a un determinato gruppo batteria può comportare62

il rischio di incendio se usato con un gruppo batteria diverso. Nota: al momento dell'acquisto il gruppo batteria non è completamente carico. Prima di usare il gruppo batteria e il caricabatterie, leggere le istruzioni di sicurezza nella sezione seguente, quindi attenersi alle procedure di ricarica.

• Non caricare o utilizzare il gruppo batteria in ambienti con atmosfera esplosiva, ad esempio in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione del gruppo batteria dal caricabatterie può incendiare le polveri o i fumi.

• Non forzare MAI il gruppo batteria nel caricabatterie. NON modificare il gruppo batteria in alcun modo per farlo entrare in un caricabatterie non compatibile, poiché il gruppo batteria potrebbe rompersi e provocare gravi lesioni personali.

• Caricare i gruppi batteria solo con i caricabatterie indicati da DEWALT®.

• NON immergere in acqua o altri liquidi.

• Non riporre o utilizzare l'apparecchio e il gruppo batteria in luoghi dove la temperatura raggiunga o superi 40 °C (105 °F), come nei capannoni o nelle costruzioni metalliche in estate. Per una migliore durata, conservare i gruppi batteria in un luogo fresco e asciutto. AVVERTENZA: pericolo di incendio. Non cercare mai di aprire il gruppo batteria per alcun motivo. Se l'involucro del gruppo batteria è rotto o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il gruppo batteria. Non utilizzare un gruppo batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualsiasi modo (ad esempio forato con un chiodo, colpito con un martello, calpestato). I gruppi batteria danneggiati devono essere restituiti al centro di assistenza per il riciclaggio. AVVERTENZA: pericolo di incendio. Non riporre o trasportare il gruppo batteria in modo tale che oggetti metallici possano entrare in contatto con i morsetti esposti della batteria. Ad esempio, non collocare il gruppo batteria in grembiuli, tasche, cassette per gli attrezzi, scatole di kit di prodotti, ecc. in cui vi siano chiodi, viti, chiavi, ecc. sfusi. Il trasporto delle batterie può causare incendi se i morsetti entrano inavvertitamente in contatto con materiali conduttivi quali chiavi, monete, utensili e simili. Le normative sui materiali pericolosi (Hazardous Material Regulations, HMR) del dipartimento dei trasporti statunitense vietano il trasporto di batterie sugli aerei passeggeri (ad es., in valigia o nel bagaglio a mano) A MENO CHE non siano adeguatamente protette dai cortocircuiti. Pertanto, durante il trasporto di singoli gruppi batteria, assicurarsi che i morsetti siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un cortocircuito.

• Non bruciare il gruppo batteria, nemmeno se risulta gravemente danneggiato o completamente esaurito. Il gruppo batteria può esplodere se gettato nel fuoco. Quando i gruppi batteria agli ioni di litio vengono bruciati si generano fumi e materiali tossici.

• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con acqua e sapone neutro. Se il liquido della batteria penetra negli occhi, sciacquare l'occhio aperto per 15 minuti o no a quando l'irritazione non passa. Quindi, consultare un medico. L'elettrolita della batteria è composto da una miscela di carbonati organici liquidi e sali di litio.

• Il contenuto delle celle della batteria aperta può causare l'irritazione delle vie respiratorie. Far circolare aria fresca. Se i sintomi persistono, consultare un medico.

• Non esporre un gruppo batteria o un apparecchio a fiamme o temperature eccessive. L'esposizione a amme o temperature superiori a 130 °C (265 °F) può causare esplosioni.63

AVVERTENZA: pericolo di ustioni. Il liquido della batteria può essere inammabile se esposto a una scintilla o amma.

CARICABATTERIE Conservare queste istruzioni: il presente manuale contiene importanti istruzioni di sicurezza e di funzionamento per i caricabatterie.

• Prima di utilizzare il caricabatterie, leggere attentamente tutte le istruzioni e le avvertenze relative al caricabatterie, al gruppo batteria e al prodotto a batteria. AVVERTENZA: pericolo di scossa elettrica. Evitare che penetrino liquidi nel caricabatterie. Pericolo di scossa elettrica. ATTENZIONE: pericolo di ustioni. Per ridurre il rischio di lesioni, caricare esclusivamente batterie ricaricabili DEWALT®. Le batterie di altri tipi possono surriscaldarsi e scoppiare provocando lesioni personali e danni materiali. Avviso: quando il gruppo batteria non viene usato, tenerlo lontano da altri oggetti metallici. In alternativa, con il caricabatterie collegato alla sorgente di alimentazione, è possibile che questo vada in cortocircuito o prenda fuoco a causa di corpi estranei. Corpi estranei o oggetti metallici di natura conduttiva come, a titolo esemplicativo ma non esaustivo, polvere di smerigliatura, schegge metalliche, lana di acciaio, lamine di alluminio o qualsiasi accumulo di particelle metalliche, devono sempre essere eliminati dalle cavità del caricabatterie. Scollegare sempre l'adattatore di alimentazione CA/CC dalla presa ed estrarre il gruppo batteria dal relativo alloggiamento prima di tentare di pulire il caricabatterie.

• NON tentare di caricare il gruppo batteria con caricabatterie diversi da quelli compatibili DEWALT®. Il caricabatterie e il gruppo batteria sono progettati specicamente per operare insieme.

• Questo caricabatterie non è destinato a utilizzi diversi dal caricamento di batterie ricaricabili DEWALT®. Ogni utilizzo diverso comporta rischio di incendi, scosse elettriche o folgorazione.

• Non lasciare che il caricabatterie si bagni e NON immergerlo in acqua.

• Per scollegare il caricabatterie, tirare la spina e non il cavo. In questo modo si riduce il rischio di danneggiarli.

• Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare o sollecitare.

• Non utilizzare un cavo di prolunga se non è strettamente necessario. L'uso di prolunghe non idonee può dar luogo a rischio di incendi, scosse elettriche o folgorazione.

• Se il caricabatterie viene adoperato all'aperto, assicurarsi sempre che l'ambiente sia asciutto e usare esclusivamente prolunghe omologate per l'impiego all'esterno. Un cavo adatto per uso esterno riduce il rischio di scosse elettriche.

• Non collocare oggetti sopra il caricabatterie. Tenere il caricabatterie lontano da qualsiasi fonte di calore.

• Non azionare il caricabatterie se il cavo o la spina sono danneggiati.

• Non azionare il caricabatterie se ha subito un forte colpo, è caduto o è stato danneggiato in altri modi. Portarlo presso un centro di assistenza autorizzato.Non smontare il caricabatterie; se sono necessari interventi di riparazione o assistenza, portarlo presso un centro di assistenza autorizzato. Il riassemblaggio non corretto potrebbe comportare il rischio di scosse elettriche, folgorazione o incendi.

• Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scosse elettriche. La rimozione del gruppo batteria non riduce tale rischio.

• Non tentare MAI di collegare fra loro 2 caricabatterie.

• Il caricabatterie è progettato per funzionare a 24 V CC. Non tentare di utilizzarlo con adattatori di alimentazione CA/CC diversi da quello fornito con l'apparecchio.

1. Quando possibile, conservare in un luogo

fresco e asciutto, lontano dalla luce diretta del sole ed evitando sbalzi di temperatura eccessivi.64

2. Per mantenere la batteria in condizioni

ottimali se il prodotto deve essere conservato a lungo termine, è consigliabile riporla completamente carica in un luogo fresco e asciutto, tenendola separata dal caricabatterie. Nota: i gruppi batteria non devono essere conservati completamente scarichi. La batteria dovrà essere ricaricata prima dell'uso. CARICAMENTO L'apparecchio TSTAK™ CONNECT RADIO è in grado di ricaricare solo i gruppi batteria ricaricabili agli ioni di litio da 10,8 V/18 V serie DEWALT® DCB, inclusi i gruppi batteria DEWALT® XR FLEXVOLT no a 9 Ah. L'impiego di gruppi batteria di qualsiasi altro tipo o di batterie non ricaricabili può comportare il rischio di lesioni o incendi. Leggere attentamente tutte le istruzioni sulla sicurezza prima di utilizzare l'apparecchio per ricaricare il gruppo batteria.

1. È possibile ottenere la massima durata

e prestazioni ottimali del gruppo batteria caricandolo a temperature comprese tra 18 °C e 24 °C. NON caricare il gruppo batteria a temperature inferiori a 4,5 °C o superiori a 40,5 °C. Si tratta di un accorgimento importante che eviterà gravi danni al gruppo batteria.

2. Il caricabatterie e il gruppo batteria possono

scaldarsi durante il caricamento; si tratta di una condizione normale che non indica la presenza di un problema. Per favorire il raffreddamento del gruppo batteria dopo l'uso, evitare di collocare il caricabatterie o il gruppo batteria in un ambiente caldo, come ad esempio un capannone in metallo o un rimorchio non isolato.

3. Una batteria fredda si carica a una velocità

circa dimezzata rispetto a una batteria calda. La batteria si carica a una velocità inferiore per l'intero ciclo di ricarica e non torna alla velocità di ricarica massima nemmeno quando la batteria si scalda.

4. Se il gruppo batteria non si carica

correttamente: a. Accertarsi che la sorgente di alimentazione funzioni, provando a collegare un altro apparecchio; b. Controllare che la presa sia collegata a un interruttore della luce che disattiva l'alimentazione quando si spengono le luci; c. Spostare il caricabatterie e il gruppo batteria in un luogo in cui la temperatura dell'aria circostante sia compresa tra 18 °C e 24 °C; d. Se il problema di ricarica persiste, portare l'apparecchio, il gruppo batteria e il caricabatterie al centro di assistenza locale.

5. Il gruppo batteria deve essere ricaricato se

non riesce a produrre energia sufciente per lavorazioni che prima venivano svolte con facilità. NON CONTINUARE a utilizzare il gruppo in queste condizioni. È inoltre possibile caricare un gruppo parzialmente utilizzato senza alcun effetto negativo sul gruppo batteria.

6. Corpi estranei di natura conduttiva come,

a titolo esemplicativo ma non esaustivo, polvere di smerigliatura, schegge metalliche, lana di acciaio, lamine di alluminio o qualsiasi accumulo di particelle metalliche, devono essere eliminati dalle cavità del caricabatterie. Scollegare sempre il caricabatterie dalla presa elettrica prima di tentare di pulirlo.

7. Non congelare il caricabatterie né immergerlo

in acqua o altri liquidi. AVVERTENZA: pericolo di scossa elettrica. Non far penetrare alcun liquido all'interno del caricabatterie. Pericolo di scossa elettrica. AVVERTENZA: pericolo di ustioni. Non immergere il gruppo batteria in liquidi ed evitare che questi ultimi penetrino all'interno del gruppo. Non cercare mai di aprire il gruppo batteria per alcun motivo. Se l'alloggiamento di plastica del gruppo batteria si rompe o si incrina, restituirlo a un centro di assistenza per il riciclaggio. ATTENZIONE: pericolo di esplosione se la batteria non è posizionata correttamente. Sostituire esclusivamente con un tipo identico o equivalente.

include un capiente vano portaoggetti, che serve anche per riporre e proteggere l'adattatore di alimentazione CA/CC quando non viene utilizzato.

1. Aprire il vano per estrarre l'adattatore di

alimentazione CA/CC (vedere Figura 1 e Figura 3).

2. Inserire in una presa l'adattatore di

alimentazione CA/CC del caricabatterie e collegarlo alla porta di ingresso alimentazione dell'apparecchio TSTAK™ CONNECT RADIO prima di inserire il gruppo batteria. La spia LED dell'adattatore di rete diventa rossa.

3. Aprire il vano dell'apparecchio sganciando

la relativa chiusura.

4. Inserire il gruppo batteria (non incluso)

nella radio, assicurandosi di collocarlo completamente all'interno dell'alloggiamento (vedere Figura 4). La spia LED della batteria lampeggia continuamente, indicando che il caricamento della batteria è in corso. La spia LED dell'adattatore CA diventa rossa. La spia LED della batteria cambia colore in base allo stato del caricamento (verde, gialla, rossa). Nota: chiudere bene il coperchio.

5. La spia LED della batteria smette di

lampeggiare al termine del caricamento. A questo punto il gruppo è completamente carico e può essere utilizzato o lasciato nel caricabatterie.

Quando il caricabatterie rileva un gruppo batteria troppo caldo o troppo freddo, avvia automaticamente un ritardo per gruppo batteria caldo/freddo, sospendendo il caricamento nché il gruppo batteria non raggiunge la temperatura appropriata. Il caricabatterie passa quindi automaticamente alla modalità di ricarica del gruppo batteria. Questa funzione garantisce la massima durata del gruppo batteria. SPIE LED

SPIA LED DELLA BATTERIA

I tre colori della spia LED indicano lo stato del gruppo batteria Verde Il gruppo batteria è completamente carico Giallo Il gruppo batteria è parzialmente carico Rosso Il gruppo batteria è scarico

SPIA LED DELLA BATTERIA

I tre colori della spia LED indicano lo stato del gruppo batteria Spia LED dell'adattatore di rete accesa e lampeggiamento lento La batteria si sta ricaricando Luce rossa che lampeggia rapidamente Errore/Guasto del gruppo batteria

SPIA LED DELL'ADATTATORE

DI RETE Una spia LED di colore rosso indica lo stato dell'adattatore di rete delle batteria Rosso Adattatore di rete collegato

SPIA LED DEL BLUETOOTH

Una spia LED di colore blu indica lo stato del Bluetooth Blu Bluetooth connesso all'app mobile Spenta Non collegato (non è necessario che la luce sia accesa per collegare il dispositivo)66

AVVERTENZA: per ridurre il rischio di lesioni, spegnere l'apparecchio e scollegarlo dalla presa di alimentazione quando non è in uso e quando si eseguono interventi di riparazione. Non tentare di smontare l'unità; se è necessaria assistenza o riparazione, portarla presso un centro di assistenza autorizzato.

CONSERVARE QUESTE ISTRUZIONI COME RIFERIMENTO FUTURO

Per scaricare l'intero Manuale per l'utente visiti il sito www.2helpu.com/DEWALT POPUP A SCHERMO DELLO STATO DELLA BATTERIA Durante la ricarica di un gruppo batteria, al centro dello schermo LCD viene visualizzata un'immagine grande della batteria indicante lo stato della ricarica del gruppo batteria. Verde Il gruppo batteria è completamente carico Giallo Il gruppo batteria è parzialmente carico Rosso Il gruppo batteria è scarico Ciano e rosso Ritardo dovuto a batteria calda/fredda Questo caricabatterie ha una funzione di ritardo dovuto a batteria calda/fredda: quando il caricabatterie rileva una batteria molto calda, avvia automaticamente un ritardo e sospende la ricarica nché la batteria non si è raffreddata. Una volta raffreddatasi la batteria, il caricabatterie passa automaticamente alla modalità di ricarica del gruppo. Questa funzione garantisce la massima durata della batteria. Gruppi batteria guasti Questo caricabatterie non ricarica gruppi batteria difettosi. Il caricabatterie indicherà un gruppo batteria guasto visualizzando una X sull'immagine della batteria LCD. In questo caso, inserire nuovamente il gruppo batteria all'interno del caricabatterie. Se il problema persiste, provare un gruppo batteria diverso per determinare se il caricabatterie funziona correttamente. Se il nuovo gruppo batteria si ricarica correttamente, signica che quello originale è difettoso e che deve essere restituito a un centro di assistenza o a un altro punto di raccolta per il riciclaggio. Se anche con il nuovo gruppo batteria viene segnalato lo stesso problema, far controllare il caricabatterie e il gruppo batteria presso un centro di assistenza autorizzato. NOTA: il problema potrebbe riguardare anche il caricabatterie.67

• Per aprire il vano, sganciare la chiusura del coperchio e aprirlo.

• Per raggiungere l'alloggiamento del gruppo batteria, aprire il coperchio superiore del vano.

• Per chiudere il vano, abbassare il coperchio e premere nché non scatta in posizione. Figura 4. Pannello di controllo

1. Pulsante per tornare indietro

2. Pulsante di sinistra

5. Pulsante di ritorno alla

2. Impugnatura di trasporto

3. Pannello di controllo

sovrapposizione (2x)

6. Chiusura del vano

7. Coperchio del vano

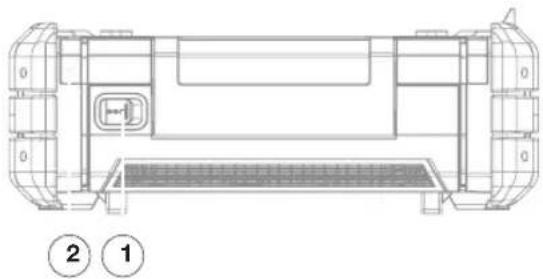

Figura 2. Vista posteriore

1. Porta di ingresso alimentazione (24 V CC)

2. Altoparlanti posteriori (2x)

Figura 3. Vano portaoggetti

1. Porta di caricamento/alimentazione USB

2. Jack ausiliario (3,5 mm)

3. Vano dell'adattatore di alimentazione CA/CC

4. Coperchio del vano

5. Alloggiamento del gruppo batteria

6. Spazio di stoccaggio

Nota: quando ben chiuso, il vano protegge il suo contenuto da polvere, detriti e pioggia leggera.

Le batterie deboli sono ancora utilizzabili ma non assicurano prestazioni ottimali. Quando l'apparecchio è alimentato da un gruppo batteria il cui livello di carica scende al di sotto del 20%, viene visualizzato l'indicatore di batteria debole.

PROTEZIONE DEL GRUPPO BATTERIA

Per proteggere la durata del gruppo batteria, l'apparecchio si spegne quando il livello di carica della batteria diventa troppo debole. In tal caso, collegare l'apparecchio TSTAK™ CONNECT RADIO a una presa con l'adattatore di alimentazione CA/CC e caricare il gruppo batteria.

INTERRUZIONE DELLA MUSICA

Quando si pone l'apparecchio in posizione verticale, il gruppo batteria può uscire dall'alloggiamento. Se l'apparecchio sta funzionando a batteria, la musica si interrompe. Per riprendere l'esecuzione, aprire il coperchio e riposizionare il gruppo batteria. MANUTENZIONE AVVERTENZA: per ridurre il rischio di lesioni, spegnere l'apparecchio e scollegarlo dalla sorgente di alimentazione prima di eseguire qualsiasi procedura di manutenzione o quando si effettuano riparazioni. Non tentare di smontare l'unità; se è necessaria assistenza o riparazione, portarla presso un centro di assistenza autorizzato. PULIZIA AVVERTENZA: scollegare il caricabatterie dalla presa CA prima della pulizia. La sporcizia e il grasso possono essere rimossi dall'esterno dell'apparecchio utilizzando un panno o una spazzola morbida non metallica. AVVERTENZA: eliminare lo sporco e la polvere con getti d'aria asciutta e pulita almeno una volta alla settimana. Per ridurre al minimo il rischio di lesioni agli occhi, indossare sempre una protezione oculare approvata ANSI Z87.1 durante tale operazione. AVVERTENZA: non utilizzare mai solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'apparecchio. Tali prodotti chimici possono indebolire i materiali plastici utilizzati nelle parti suddette. Utilizzare un panno inumidito solamente con acqua e sapone neutro. Non far penetrare alcun liquido all'interno dell'apparecchio e non immergerne mai le parti in un liquido. ACCESSORI AVVERTENZA: su questo apparecchio sono stati collaudati soltanto gli accessori offerti da DEWALT®, pertanto l'utilizzo di accessori diversi potrebbe risultare pericoloso. Per ridurre il rischio di infortuni, utilizzare con questo apparecchio esclusivamente gli accessori DEWALT®. Gli accessori da utilizzare con l'apparecchio TSTAK™ CONNECT RADIO sono disponibili a un costo aggiuntivo presso il rivenditore locale di zona o il centro di assistenza autorizzato. RIPARAZIONI I gruppi batteria non contengono parti riparabili. Per garantire la SICUREZZA e l'AFFIDABILITÀ del prodotto, la riparazione, manutenzione e regolazione devono essere effettuate da un centro di assistenza in fabbrica DEWALT®, da un centro di assistenza autorizzato DEWALT® o da altro personale di assistenza qualicato. Usare sempre pezzi di ricambio identici. REGISTRAZIONE ONLINE Grazie per l'acquisto. Registrare il prodotto per:

• Assistenza in garanzia: la registrazione del prodotto consente di ottenere un'assistenza in garanzia più efciente in caso di problemi con il dispositivo.

• Conferma di proprietà: in caso di perdita dell'assicurazione, ad esempio a causa di incendi, alluvioni o furto, la registrazione della proprietà fungerà da prova di acquisto.

• Per la sicurezza dell'acquirente: la registrazione del prodotto ci consente di contattare l'utente nell'improbabile eventualità in cui sia necessaria una comunicazione sulla sicurezza ai sensi del Federal Consumer Safety Act (legge federale sulla sicurezza del consumatore).69
