BEDIENUNGSANLEITUNG DWST181078 DEWALT

Das DEWALT® TSTAK™ CONNECT RADIO verfügt über ein eingebautes FM- und DAB-Radio, Bluetooth-Unterstützung, einen 3,5 mm AUX-Anschluss zur Wiedergabe von Audio/Musik von einem externen Gerät und eine intuitive Anwendung zur Fernsteuerung des Systems über ein bluetoothfähiges Smartphone oder Tablet. Das System bietet Lademöglichkeiten für DEWALT® Slide-Pack-Akkus. Das TSTAK™ CONNECT RADIO lädt die meisten DEWALT® Li-Ion Akkus auf. Akkus sind separat erhältlich. SCHLÜSSELMERKMALE

• FM-Stereo-Radio mit manueller/automatischer Sendersuche und Speicherfunktion für Radiosender

• Fortschrittliches Digital Audio Broadcasting (DAB) mit nach Radiosendern sortierter Anzeige der Senderinformationen

• Favoriten – voreingestellte Digitalradiosender. 12 DAB-Sender und 12 FM-Sender.

• Bluetooth-Verbindung

• 3,5-mm-Aux-Buchse zum Anschluss externer Audiogeräte

• USB-Strom-/Ladeanschluss (5 V/2,1A)

• Großes, beleuchtetes LCD-Farbdisplay

• Beleuchtete Soft-Touch-Schalter

• Vier Mitteltöner und zwei Basslautsprecher für satten Klang

• Lautstärken- und Toneinstellung

• Kompatibel mit jedem TSTAK™-Gerät

• Wasser- und staubbeständig – geprüft gemäß IP54

• Smartphone-/Tablet-Anwendung zur Fernverwaltung des Geräts Deutch Bedienungsanleitung15

TECHNISCHE DATEN STROMVERSORGUNG (AC/DC-STROMADAPTER) MODELL: S048HM2400200 Stromeingang 100-240 V AC 50-60 Hz (Klasse II) Abgabeleistung 24 V DC Stromabgabe 2 A Gewicht 0,3 kg (0,66 Pfund) GERÄT Stromeingang 24 V DC Abgabeleistung USB-Ladeanschluss (5 V/2,1A) BLE AKKUFACH - 7 Tage, Stromeingang AC immer Zeitraum bis zur Einschaltung der automatischen Netzwerk-Standby-Strommanagementfunktion < 20 Minuten IP-Klasse IP 54* Gewicht 6,9 kg (15,2 Pfund) ohne Akku Stapelgewicht (brutto) 60 kg (132 Pfund) AKKU-LADEGERÄT Akku-Spannung 10,8 VDC / 18 VDC (einschließlich XR FLEXVOLT-Akkus) 1Ah-9Ah Akkutyp Li-Ion (Slider-Pack) Ungefähre Ladedauer 90-300 min Ladestrom 1,5A AUDIOEIGENSCHAFTEN Audioquelle DAB/FM, 3,5-mm-AUX-Anschlussbuchse, Bluetooth Schalldruck 100 dB bei 1 m Schallleistung 45 W (Klasse D) Betriebsdauer 8 Stunden (ca.) mit einen voll aufgeladenen Premium 18 V Li-Ion Akku Arbeitsfrequenz 2402-2480 MHz Senden 4 dBm max. *Schützt vor Staub, Schmutz und leichtem Regen am Arbeitsplatz16

WICHTIGE SICHERHEITSHIN- WEISE

1. Lesen Sie diese Anweisungen.

2. Bewahren Sie diese Anweisungen auf.

3. Beachten und befolgen Sie alle Warnhinweise.

4. Befolgen Sie alle Anweisungen.

5. Verwenden Sie dieses Gerät NICHT in

6. Lesen Sie alle Sicherheitswarnhinweise und

Anweisungen gründlich. Das Nichtbeachten der Warnhinweise und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

7. Dieses Gerät darf nicht direkt Wasser

ausgesetzt werden, und es dürfen keine wassergefüllten Gegenstände wie Flaschen auf dem Gerät abgestellt werden.

8. Nur mit trockenen oder angefeuchteten

9. Um das Gerät vor Wasser oder Staub zu

schützen, schließen Sie stets die Abdeckung des Fachs und die Gummiabdeckung des DC-Stromeingangs.

10. Stets gemäß der Herstelleranleitung

11. NICHT in der Nähe offener Flammen wie

brennender Kerzen, Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderer wärmeproduzierender Geräte (einschließlich Verstärkern) platzieren.

12. Die Stromkabel vor Tritt- und Knickschäden

schützen, vor allem an den Steckern.

13. Nur vom Hersteller angegebene Zubehör-/

Anbauteile verwenden.

14. Wird ein Wagen verwendet, bei der

Bewegung von Wagen/Gerät Vorsicht walten lassen, um Verletzungen durch Umfallen zu vermeiden. Nur zusammen mit einem vom Hersteller angegebenen oder zusammen mit dem Gerät verkauften Wagen, Ständer, Dreibein, Halter oder Tisch verwenden.

15. Der AC/DC-Stromadapter darf nur als

Stromquelle für das Gerät und zum Auaden des Akkus verwendet werden. Um das Gerät vollständig vom Stromnetz zu trennen, muss der AC/DC-Stromadapter von der Steckdose getrennt werden.

16. Das Gerät bei Gewittern oder bei längerer

Nichtnutzung vom Stromnetz trennen.

17. Der AC/DC-Stromadapter muss leicht

zugänglich sein und darf während des Betriebs nicht blockiert werden.

18. Alle Wartungsarbeiten müssen von

qualiziertem Wartungspersonal durchgeführt werden. Eine Wartung ist erforderlich, wenn das Gerät auf eine jegliche Weise beschädigt wurde, z. B. wenn das Stromkabel oder der Stecker beschädigt sind, wenn Flüssigkeiten oder direkter Regenfall mit den Anschlüssen in Kontakt gekommen sind, das Gerät übermäßiger Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß funktioniert oder fallen gelassen wurde und nicht funktioniert.

19. Dieses Gerät darf nicht von Personen

(einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen DEFINITIONEN: SICHERHEITSRICHTLINIEN Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf diese Symbole. GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt. WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann. VORSICHT: Weist auf eine möglicherweise drohende gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann. Hinweis: Weist auf ein Verhalten hin, bei dem zwar kein Verletzungsrisiko besteht, was unter Umständen aber zu Sachschäden führen kann, falls es nicht vermieden wird. WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Betriebsanleitung lesen. ANMERKUNG: Die WARNetiketten des Produkts benden sich auf der Unterseite des Geräts.17

Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt oder mit ihm vertraut gemacht werden.

20. Lassen Sie NICHT zu, dass Kinder mit dem

21. Dieses Gerät kann von Kindern ab 8

Jahren und Personen mit eingeschränkten körperlichen,sensorischen oder geistigen Fähigkeiten sowie mangelnden Erfahrungen und Kenntnissenbedient werden, wenn sie beaufsichtigt werden oder über die sichere Verwendung des Geräts und die möglichen Gefahren informiert wurden. Kinder sollten nicht mit dem Gerät spielen. Die Reinigung und Wartung durch den Benutzer darf nicht von unbeaufsichtigten Kindern vorgenommen werden.

22. Nur speziell angegebene DEWALT®-Akkus

verwenden (siehe Wichtige Sicherheitsvorschriften für alle Akkus im Folgenden für eine Aufführung der DEWALT®- genehmigten Akkus). Eine Verwendung von anderen als von DEWALT® genehmigten Akkus stellt ein Verletzungs- und Brandrisiko dar. Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass Teile innerhalb des Produkts ein Stromschlagrisiko darstellen. Das Ausrufezeichen im Dreieck weist den Benutzer darauf hin, dass das dem Gerät beigelegte Handbuch wichtige Anweisungen zu Betrieb und Wartung enthält. Das Doppel-Isolierungs-Symbol (Quadrat im Quadrat) bezeichnet ein Elektrogerät der Klasse II und weist qualiziertes Wartungspersonal darauf hin, bei diesem Gerät nur identische Ersatzteile zu verwenden. WARNUNG: Um das Brand- und Stromschlagrisiko zu vermindern, das Gerät nicht direktem Regen oder Feuchtigkeit aussetzen. Nur an trockenen Orten verwenden. VORSICHT: Um einen Stromschlag zu verhindern, den breiten Kontakt des Adaptersteckers vollständig in den breiten Schlitz einführen. NORMENLISTE Das DEWALT® TSTAK™ entspricht folgenden Normen: EN 300328 EN 55024 EN 301489-17 EN 55032 EN 55014-1 EN 60065 EN 55014-2 EN 61000-3-2 EN 55020 EN 61000-3-3 SYMBOLLISTE Die Etiketten auf dem Gerät könnten folgende Symbole umfassen: V Volt A Ampere W Watt h Stunden Gleichstrom Gerät Klasse II (doppelt isoliert) CE-Zeichen Gefahrenzeichen WICHTIGE SICHERHEITSHIN-

WEISE FÜR ALLE AKKUS

Achten Sie bei der Bestellung von Ersatzakkus darauf, Katalognummer und Spannung anzugeben. Das TSTAK™ CONNECT RADIO darf nur mit DEWALT® Akkus der Serie DEWALT® DCB 10,8V/18V Li-Ion verwendet werden, einschließlich DEWALT® XR FLEXVOLT Akkus bis 9Ah. Die Verwendung anderer Akkus oder nicht auadbarer Batterien kann zu Verletzungen oder Bränden führen. Laden Sie nur Akku nur mit dem eingebauten Ladegerät TSTAK™ CONNECT RADIO oder einem gleichwertigen Gerät auf. Die Verwendung von Ladegeräten, die für eine andere Art von Akku bestimmt sind, kann dazu führen, dass sich der Akku beim Laden entzündet.18

Hinweis: Der Akku ist bei der Lieferung nicht vollständig aufgeladen. Lesen Sie vor Verwendung des Akkus und Ladegeräts die Sicherheitsvorschriften im folgenden Abschnitt und befolgen Sie die Ladeverfahren.

• Laden oder betreiben Sie den Akku nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.

• Setzen Sie den Akku NIEMALS mit Gewalt in das Ladegerät ein. Führen Sie NIEMALS Änderungen am Akku durch, damit er in ein nicht kompatibles Ladegerät passt. Der Akku könnte bersten, was zu schweren Verletzungen führen kann.

• Die Akkus nur in dazu bestimmten DEWALT®-Ladegeräten auaden.

• Das Gerät NICHT in Wasser oder andere Flüssigkeiten tauchen.

• Das Gerät und den Akku nicht bei Temperaturen über 40 °C lagern oder verwenden (wie in Schuppen oder Metallgebäuden im Sommer). Akkus für eine längere Lebensdauer an einem kühlen, trockenen Ort lagern. WARNUNG: Brandgefahr. Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder auf andere Weise beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Beschädigte Akkus sollten zum Recycling bei einer Kundendienststelle abgegeben werden. WARNUNG: Brandgefahr. Den Akku nicht so aufbewahren oder transportieren, dass metallische Gegenstände die offenen Pole berühren können. Bewahren Sie Akkus nicht in Schürzen, Taschen, Werkzeugkästen, Gerätekoffern, Schränken usw. mit losen Nägeln, Schrauben, Schlüsseln usw. auf. Beim Transport von Akkus können Brände entstehen, wenn die Batteriepole unbeabsichtigt in Kontakt mit leitfähigen Materialien wie etwa Schlüsseln, Münzen, Handwerkzeugen oder Ähnlichem kommen. Den Vorschriften des US-amerikanischen Ministeriums für den Gefahrenstofftransport (Department of Transportation Hazardous Material) zufolge ist der Transport von Akkus im Verkehr oder in Flugzeugen (z. B. in Koffern und Handgepäck) untersagt, ES SEI DENN, sie sind ordnungsgemäß vor Kurzschlüssen geschützt. Stellen Sie beim Transport von einzelnen Akkus dementsprechend sicher, dass die Batterieanschlüsse geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehen kann. SPEZIFISCHE SICHER-

HEITSANWEISUNGEN FÜR

LITHIUM ION (LI-ION)

• Verbrennen Sie den Akku nicht, auch wenn er stark beschädigt oder vollständig verbraucht ist. Der Akku kann im Feuer explodieren. Es entstehen giftige Dämpfe und Stoffe, wenn Lithium-Ionen-Akkus verbrannt werden.

• Wenn der Inhalt des Akkus mit der Haut in Berührung kommt, den Bereich sofort mit milder Seife und Wasser abwaschen. Falls die Flüssigkeit in die Augen gelangt, das offene Auge 15 Minuten lang spülen oder bis die Reizung aufhört. Rufen Sie zudem einen Arzt. Das Elektrolyt des Akkus besteht aus üssigen organischen Carbonaten und Lithiumsalzen.

• Der Inhalt von geöffneten Akkuzellen kann die Atemwege reizen. Für Frischluft sorgen. Bei anhaltenden Beschwerden einen Arzt aufsuchen.

• Setzen Sie den Akku oder das Gerät weder Feuer noch übermäßigen Temperaturen aus. Eine Exposition gegenüber Feuer oder Temperaturen über 130 °C kann zu Explosion führen. WARNUNG: Verbrennungsgefahr. Die Akkuüssigkeit kann brennbar sein, wenn sie Funken oder Flammen ausgesetzt wird.19

WICHTIGE SICHERHEITSHIN-

WEISE FÜR ALLE AKKULADE-

GERÄTE Bewahren Sie diese Anweisungen auf: Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für Ladegeräte.

• Lesen Sie vor der Verwendung des Ladegeräts sorgfältig alle Anweisungen und Warnhinweise auf dem Ladegerät, dem Akku, und dem Produkt, das den Akku verwendet. WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben. VORSICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr sollten nur Akkus von DEWALT® aufgeladen werden. Andere Akkutypen können überhitzen und bersten und Verletzungen und Sachschäden verursachen. Hinweis: Wird der Akku nicht verwendet, halten Sie ihn von anderen Metallobjekten fern. Alternativ kann es zu einem Kurzschluss oder einer Entzündung durch Fremdstoffe kommen, wenn das Ladegerät am Stromanschluss eingeschlossen ist. Leitfähige Fremdstoffe oder Metallgegenstände, darunter unter anderem Schleifstaub, Metallspäne, Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten stets von Hohlräumen des Ladegeräts ferngehalten werden. Trennen Sie den AC/DC-Stromadapter immer von der Steckdose und nehmen Sie den Akku aus dem Akkufach, bevor Sie das Ladegerät reinigen.

• Der Akku darf NIEMALS in einem anderen Ladegerät außer einem kompatiblen DEWALT®-Ladegerät aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert.

• Dieses Ladegerät ist ausschließlich für das Aufladen von DEWALT®-Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.

• Setzen Sie das Ladegerät keiner direkten Wasserquelle aus und tauchen Sie es NICHT in Wasser.

• Ziehen Sie immer am Stecker und nicht am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.

• Verlegen Sie das Netzkabel so, dass niemand darauf treten oder darüber stolpern kann, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.

• Ein Verlängerungskabel sollte nur dann verwendet werden, wenn es absolut notwendig ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.

• Wird ein Ladegerät im Freien verwendet, nutzen Sie stets einen trockenen Ort und ein für die Verwendung im Freien geeignetes Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

• Platzieren Sie keinen Gegenstand auf dem Ladegerät. Stellen Sie das Ladegerät von Hitzequellen entfernt auf.

• Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker.

• Benutzen Sie das Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisierten Kundendienststelle.

• Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brand führen.

• Ziehen Sie den Netzstecker des Ladegeräts vor dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird dieses Risiko nicht reduziert.

• Versuchen Sie NIEMALS 2 Ladegeräte miteinander zu verbinden.

• Das Ladegerät ist zur Verwendung mit 24 V DC ausgelegt. Versuchen Sie nicht, andere Stromquellen oder andere AC/ DC-Stromadapter als den mitgelieferten zu verwenden. AUFBEWAHRUNGSEMPFE- HLUNGEN

1. Wenn möglich, kühl und trocken lagern, vor20

direkter Sonneneinstrahlung und Hitze oder Kälte schützen.

2. Bei längerer Aufbewahrung sollte ein

vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um die optimale Lebenszeit zu erhalten. Hinweis: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden. AUFLADEN Das TSTAK™ CONNECT RADIO kann nur DEWALT® Akkus der Serie DEWALT® DCB 10,8V/18V Li-Ion auaden, einschließlich DEWALT® XR FLEXVOLT Akkus bis 9Ah. Die Verwendung anderer Akkus oder nicht auadbarer Batterien kann zu Verletzungen oder Bränden führen. Lesen Sie alle Sicherheitsvorschriften, bevor Sie dieses Gerät zum Auswechseln Ihres Akkus verwenden. WICHTIGE LADEHINWEISE

1. Ein Akku erzielt die längste Lebensdauer

und beste Leistung, wenn die Temperatur beim Auaden bei 18°–24 °C liegt. Laden Sie den Akku NICHT unterhalb von 4,5 °C oder oberhalb von 40,5 °C auf. Dies ist wichtig und kann ernsthafte Schäden am Akku verhindern.

2. Das Ladegerät und der Akku können sich

beim Auaden warm anfühlen. Dies ist normal und weist nicht auf ein Problem hin. Damit der Akku nach dem Gebrauch schneller abkühlen kann, sollten das Ladegerät bzw. der Akku nicht in einer warmen Umgebung wie z. B. in einem Blechschuppen oder einem nicht isolierten Bauwagen gelagert werden.

3. Ein kalter Akku wird mit etwa der halben

Geschwindigkeit eines warmen Akkus geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmer wird.

4. Falls der Akku nicht ordnungsgemäß lädt:

a. Stellen Sie sicher, dass die Stromquelle funktioniert, indem Sie ein anderes Gerät an dieselbe Quelle anschließen; b. Prüfen Sie, ob die Steckdose an einen Lichtschalter angeschlossen ist, der beim Ausschalten des Lichts auch die Stromversorgung ausschaltet; c. Bringen Sie das Ladegerät und den Akku an einen Ort, an dem die Umgebungstemperatur bei ungefähr 18 bis 24 °C liegt; d. Bestehen die Ladeprobleme weiterhin, bringen Sie den Akku und das Ladegerät zu Ihrer lokalen Kundendienststelle.

5. Der Akku sollte aufgeladen werden, wenn

er nicht mehr ausreichend Energie erzeugt, um Arbeiten so gut wie zuvor zu erledigen. Verwenden Sie den Akku in diesem Fall NICHT WEITER. Sie können auch einen teilentladenen Akku auaden. Dies hat keine nachteilige Auswirkung auf den Akku.

6. Leitfähige Fremdmaterialien, z. B. unter

anderem Schleifstaub, Metallspäne, Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten von Hohlräumen des Ladegeräts ferngehalten werden. Trennen Sie das Ladegerät immer von der Stromquelle, bevor Sie mit der Reinigung beginnen.

7. Das Ladegerät nicht einfrieren und nicht in

Wasser oder andere Flüssigkeiten tauchen. WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben. WARNUNG: Verbrennungsgefahr. Den Akku nicht in Flüssigkeit tauchen oder Flüssigkeit in den Akku gelangen lassen. Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Geben Sie den Akku zum Recycling bei einem Servicezentrum ab, wenn das Kunststoffgehäuse des Akkus Brüche oder Risse aufweist. VORSICHT: Bei falschem Austausch eines Akkus besteht Explosionsgefahr. Nur durch denselben oder einen gleichwertigen Typ ersetzen.

AUFLADEN EINES AKKUS

Das TSTAK™ CONNECT RADIO verfügt über ein großes Ablagefach. Dieses Fach enthält und schützt zudem auch den AC/DC-Stromadapter, wenn er nicht verwendet wird.

1. Öffnen Sie das Fach, um den AC/DC-

Stromadapter zu entnehmen (siehe Abbildung 1 und Abbildung 3).21

2. Stecken Sie den AC/DC-Stromadapter des

Ladegeräts in eine geeignete Steckdose und schließen Sie ihn an den TSTAK™ CONNECT RADIO-Stromanschluss an, bevor Sie den Akku einlegen. Die LED-Anzeige des Netzteils leuchtet rot.

3. Öffnen Sie die Geräteabdeckung, indem

Sie deren Verriegelung lösen.

4. Legen Sie den Akku (nicht im Lieferumfang)

in das Radio ein und stellen Sie sicher, dass der Akku sicher im Ladegerät sitzt (siehe Abbildung 4). Die Batteriestand-LED blinkt kontinuierlich und zeigt so an, dass der Ladevorgang läuft. Die Stromadapter-LED leuchtet rot. Die Akku- LED leuchtet entsprechend dem Ladezustand des Akkus (Grün, Gelb, Rot). Hinweis: Schließen Sie die Abdeckung und überprüfen Sie, ob sie fest verschlossen ist.

5. Der Ladevorgang wird durch eine

gleichmäßige Batteriestandsanzeige-LED angezeigt. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in dem Ladegerät gelassen werden.

HEIß/KALT Wenn das Ladegerät einen Akku erkennt, der zu heiß oder zu kalt ist, startet es automatisch eine Heiß/Kalt-Akkuverzögerung, so dass der Ladevorgang unterbrochen wird, bis der Akku eine entsprechende Temperatur erreicht hat. Das Ladegerät wechselt dann automatisch in den Akku-Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus. LED-ANZEIGEN AKKU-LED Eine dreifarbige LED zeigt den Status des Akkus an Grün Der Akku ist voll aufgeladen Gelb Der Akku ist teilweise aufgeladen Rot Der Akku ist leer AKKU-LED Eine dreifarbige LED zeigt den Status des Akkus an Langsames Blinken und Netzstromadapter- LED ist an Akku wird geladen Schnelles rotes Blinken Fehler/Fehlerhafter Akku STROMADAPTER-LED Eine rote LED zeigt den Akku-Stromadapter an Rot Stromadapter angeschlossen BLUETOOTH-LED Eine blaue LED zeigt den Bluetooth-Status an Blau Bluetooth mit der mobilen App verbunden Aus Nicht verbunden (das Licht muss zum Verbinden mit dem Gerät nicht eingeschaltet sein)22

WARNUNG: Um das Verletzungsrisiko zu reduzieren, schalten Sie das Gerät aus und trennen Sie es von der Steckdose, wenn es nicht in Betrieb ist und wenn Sie Reparaturen vornehmen. Das Gerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. BEWAHREN SIE DIESE ANLEITUNG FÜR ZUKÜNFTIGE VERWENDUNG AUF Die vollständige Bedienungsanleitung können Sie auf www.2helpu.com/DEWALT HERUNTERLADEN.

AKKUSTATUS-POPUP AUF DEM BILDSCHIRM

Beim Laden eines Akkus wird in der Mitte des LCD-Bildschirms ein großes Akkusymbol angezeigt, das den Ladezustand des Akkus anzeigt. Grün Der Akku ist voll aufgeladen Gelb Der Akku ist teilweise aufgeladen Rot Der Akku ist leer Cyan und Rot Heiß/Kalt-Verzögerung Dieses Ladegerät verfügt über eine Heiß/Kalt- Verzögerung: wenn das Ladegerät erkennt, dass ein Akku zu heiß ist, startet es automatisch eine Verzögerung, bis sich der Akku abgekühlt hat. Nachdem der Akku abgekühlt ist, schaltet das Ladegerät automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus. Fehlerhafte Akkus Dieses Ladegerät lädt keinen fehlerhaften Akku auf. Das Ladegerät weist durch Anzeige eines X auf dem LCD-Akkusymbol auf einen fehlerhaften Akku hin. Ist dies der Fall, nehmen Sie den Akku heraus und setzen Sie ihn wieder in das Ladegerät ein. Besteht das Problem weiterhin, versuchen Sie es mit einem anderen Akku, um festzustellen, ob das Ladegerät in Ordnung ist. Sollte der neue Akku richtig laden, dann ist der ursprüngliche Akku defekt und sollte bei einem Servicezentrum oder einer anderen Sammelstelle zum Recycling abgegeben werden. Sollte der neue Akku die gleiche Fehleranzeige wie der ursprüngliche Akku liefern, geben Sie das Ladegerät und den Akku zur Überprüfung an ein autorisiertes Servicezentrum. ANMERKUNG: Dies kann auch auf ein Problem mit dem Ladegerät hinweisen.23

• Um das Fach zu öffnen, lösen Sie die Verriegelung der Abdeckung und öffnen Sie diese.

• Um den Akkuanschluss zu erreichen, öffnen Sie die obere Abdeckung des Fachs.

• Um das Fach zu schließen, drücken Sie die Abdeckung nach unten, bis sie einrastet. Abbildung 4. Bedienfeld

1. Schalter „Zurück“

GERÄTEBESCHREIBUNG Abbildung 1. Vorderansicht

1. Frontlautsprecher (2x)

4. LCD-Anzeigebildschirm

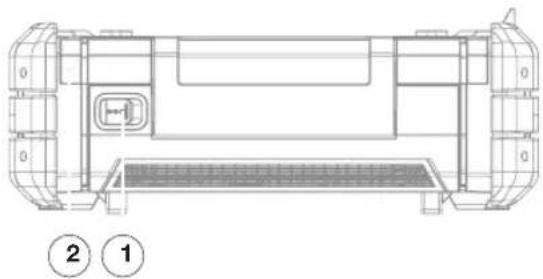

Abbildung 2. Rückansicht

1. Stromeingang (24 V DC)

2. Rückseitige Lautsprecher (2x)

Abbildung 3. Aufbewahrungsfach

1. USB-Strom-/Ladeanschluss

2. Aux-Buchse (3,5 mm)

Hinweis: Wenn es richtig verschlossen ist, schützt das Fach Seinen Inhalt vor Staub, Schutt und leichtem Regen.

FEHLERBEHEBUNG SCHWACHE AKKUS Schwache Akkus funktionieren weiterhin, werden aber keine volle Leistung erbringen. Wenn das Gerät Strom durch einen Akku erhält und der Ladestand unter 20% fällt, wird die Anzeige „niedriger Ladestand“ angezeigt. AKKU-SCHUTZ Um die Lebensdauer des Akkus zu verlängern, schaltet sich das Gerät aus, wenn der Akkuladestand zu niedrig wird. Schließen Sie in diesem Fall das TSTAK™ CONNECT RADIO mit dem Stromadapter an eine Steckdose an und laden Sie den Akku auf.

Wurde das Gerät in vertikale Position abgesetzt, kann der Akku von seinem Anschluss getrennt werden. Wird das Gerät vom Akku mit Strom versorgt, stoppt die Musik daraufhin. Um fortzufahren, öffnen Sie die Abdeckung und positionieren Sie den Akku neu. WARTUNG WARNUNG: Um das Verletzungsrisiko zu reduzieren, schalten Sie das Gerät aus und trennen Sie es von der Stromquelle, bevor Sie Wartungs- oder Reparaturarbeiten durchführen. Das Gerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. REINIGUNG WARNUNG: Trennen Sie das Gerät vor der Reinigung von der Steckdose. Schmutz und Fett können mit einem Tuch oder einer weichen, nicht metallischen Bürste vom Äußeren des Geräts entfernt werden. WARNUNG: Blasen Sie den Staub und Schmutz mindestens einmal wöchentlich mit sauberer, trockener Luft aus. Um das Risiko einer Augenverletzung zu minimieren, tragen Sie hierbei immer einen ANSI Z87.1-genehmigten Augenschutz. WARNUNG: Verwenden Sie zum Reinigen der nicht metallischen Geräteteile NIEMALS Lösungsmittel oder aggressive Chemikalien. Diese Chemikalien können das in diesen Teilen verwendete Kunststoffmaterial schädigen. Verwenden Sie ausschließlich ein angefeuchtetes Tuch mit milder Seifenlösung. Achten Sie darauf, dass keine Flüssigkeit in das Geräteinnere gelangt; tauchen Sie keine Teile der Einheit in eine Flüssigkeit. ZUBEHÖR WARNUNG: Da Zubehör, das nicht von DEWALT® angeboten wird, nicht mit diesem Gerät geprüft worden ist, kann die Verwendung von solchem Zubehör gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur DEWALT®-Zubehör verwendet werden. Zubehör zur Verwendung mit dem TSTAK™ CONNECT RADIO ist gegen Aufpreis von Ihrem örtlichen Händler oder autorisierten Service-Center erhältlich. REPARATUR Die Akkus können nicht gewartet werden. Um die SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts sicherzustellen, müssen Reparaturen, Wartungen und Einstellungen vom werkseigenen DEWALT®-Kundendienst, einem autorisierten DEWALT®-Servicezentrum oder anderen qualizierten Kundendiensttechnikern ausgeführt werden. Verwenden Sie stets Original-Ersatzteile. ONLINE-REGISTRIERUNG Danke für Ihren Einkauf. Registrieren Sie Ihr Produkt jetzt für:

• Garantieleistungen: Registrieren Sie Ihr Produkt, um efzientere Garantie- Dienstleistungen zu erhalten, wenn ein Problem mit dem Produkt auftritt.

• Eigentumsbestätigung: Bei einem Versicherungsverlust wie Brand, Flut oder Diebstahl dient die Eigentumsbestätigung als Kaufnachweis.

• Für Ihre Sicherheit: Registrieren Sie Ihr Produkt, damit wir Sie in dem unwahrscheinlichen Fall kontaktieren können, dass eine Sicherheitsmitteilung gemäß dem US-amerikanischen Federal Consumer Safety Act erforderlich ist.25
