MANUALE UTENTE DCR021 DEWALT

Italiano (tradotto dalle istruzioni originali) 46

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

	DCR020 DCR021
Tensione AC/DC DC
Voltaggio batteria V	DC
Picco 12/16/20 12/16/20
Nominale 10,8/14,4/18 10,8/14,4/18
Tensione di rete V	AC	230
Tipo di batterie Li-lon Li-lon
Peso (senza blocco batteria)	kg	2,9

Dichiarazione di conformità CE

Direttiva sulle apparecchiature radio

CE

Radio

DCR020/DCR021

DEWALT dichiara che la Radio DCR020/DCR021 è conforme alla Direttiva 2014/53/UE e a tutti i requisiti pertinenti delle direttive UE. Il testo completo della dichiarazione di conformità UE può essere richiesto a DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Germania oppure è disponibile al seguente indirizzo Internet: www.2helpu.com/world. Compiere una ricerca per prodotto e numero del tipo indicati sulla targhetta di identificazione.

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: indica una situazione di pericolo imminente che se non viene evitata, provoca il decesso o lesioni personali gravi.

AVVERTENZA: indica una situazione potenzialmente perce losa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente pencelosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

ala il pericolo di scosse elettriche.

gla rischio di incendi.

Avvertenze generali di sicurezza per apparati elettrici

ERTENZA: leggere attentamente tutte le

stenze e le istruzioni. La mancata osservanza delle

istruzioni seguenti può causare scossa elettrica, incendio e/o gravi lesioni personali.

CONSERVARE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTI FUTURI

Istruzioni di sicurezza per le radio

• Rimuovere la batteria. Prima di lasciare l'apparecchio incustodito, attendere che sia completamente spento. Rimuovere la batteria quando non l'apparecchio non viene utilizzato, prima di sostituire qualsiasi accessorio o componente e prima di compiere interventi di assistenza.
• Questo apparato è progettato per l'uso in climi moderati.
• Questo apparecchio non è destinato per l'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non abbiano ottenuto sorveglianza o istruzioni riguardo all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• La radio non deve essere esposta a sgocciolamenti o spruzzi; nessun oggetto pieno di liquidi, come dei vasi, deve essere posizionato al di sopra.
• Non posizionare sulla radio sorgenti di fiamma libera, come candele accese.
• La radio è prevista esclusivamente per uso interno e professionale.

Sicurezza elettrica

Verificare sempre che la tensione della batteria corrisponda alla tensione della targhetta. Assicurarsi inoltre che la tensione del caricatore corrisponda a quella della presa elettrica.

ERTENZA: rischio di scossa elettrica. Utilizzare

e ! relativamente in luoghi asciutti. Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo appositamente predisposto disponibile presso l'assistenza DEWALT.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie

Batterie Caricatori/Tempi di Ricarica (Minuti)
Cat # V	DC	Ah	Peso kg	DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0	1,05 60 270	170 140 90	60 90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	120
DCB141	14,4	1,5	0,30	22	70	45	35	22	X	22	45
DCB142	14,4	4,0	0,54	60	185	120	100	60	X	60	120
DCB143	14,4	2,0	0,30	30	90	60	50	30	X	30	60
DCB144	14,4	5,0	0,52	75	240	150	120	75	X	75	150
DCB145	14,4	1,3	0,30	22	60	40	30	22	X	22	40
DCB122	12	2,0	0,20	30	90	60	50	30	X	30	60
DCB124	12	3,0	0,25	45	140	90	70	45	45	45	90
DCB125	12	1,3	0,20	22	60	40	30	22	X	22	40
DCB127	12	2,0	0,20	30	90	60	50	30	X	30	60

*Codice data 201811475B o successivo
**Codice data 201536 o successivo

(vedere i Dati tecnici). La sezione minima del conduttore è 1 mm ^2 e la lunghezza massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo completamente.

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie

I caricabatteria DEWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplice possibile.

Istruzioni di sicurezza importanti per tutti i caricabatteria

CONSERVARE LE PRESENTI ISTRUZIONI: il presente manuale contiene importanti istruzioni di sicurezza e di funzionamento per caricabatterie compatibili (vedere Dati tecnici).

- Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con la batteria.

AVVERTENZA: rischio di scossa elettrica. Non far disrare alcun liquido dentro al caricabatterie. Pericolo di scossa elettrica.

AVVERTENZA: consigliamo l'utilizzo di un dispositivo di late residua con una corrente nominale residua di 30mA o inferiore.

ATTENZIONE: rischio di incendio. Per ridurre il rischio di lesioni, caricare solamente batterie ricaricabili DEWALT. Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni.

ATTENZIONE: i bambini devono essere sorvegliati per a rarsi che non giochino con l'apparecchio.

AVVISO: in determinate condizioni, con il caricatore inserito nella presa di corrente, i contatti di carica esposti all'interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, a titolo esemplificativo, ma non esaustivo, lana d'acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche devono essere tenuti lontano dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare a pulirlo.

- NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per lavorare insieme.

- Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DEWALT. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione.

• Non esporre il caricabatteria a pioggia o neve.

- Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi.

- Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare o sollecitare.

ITALIANO

• Non utilizzare un cavo di prolunga se non è strettamente necessario. L'utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio, scossa elettrica o folgorazione.
• Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l'alloggiamento.

- Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati—farli sostituire immediatamente.

- Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.

- Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.

- Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persone qualificate per evitare pericoli.

- Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio.

• Non tentare MAI di collegare fra loro 2 caricabatteria.

- Il caricabatteria è progettato per funzionare con la corrente elettrica da 230V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie da veicolo.

Caricamento di una batteria (Fig. D)

1. Collegare il caricatore ad una presa adatta prima di inserire il gruppo batterie.
2. Inserire il pacco batteria 9 nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La luce rossa (in carica) lampeggia ripetutamente, indicando che è iniziato il processo di carica.
3. Il completamento della carica sarà indicato dalla luce rossa che rimane continuamente accesa. Il pacco batteria è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatterie. Per rimuovere il pacco batteria dal caricabatterie, premere e tenere premuto il pulsante di sblocco della batteria 17 sul pacco batteria.

NOTA: Per garantire la massima prestazione e durata delle batterie Li-lon, caricare completamente il pacco batteria prima di utilizzarlo per la prima volta.

Funzionamento del caricabatterie

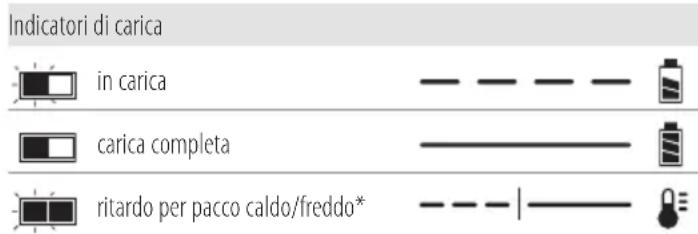

Consultare gli indicatori sottostanti per lo stato di carica del pacco batteria.

Indicatori di carica in carica carica completa ritardo per pacco caldo/freddo*

* La spia rossa continuerà a lampeggiare, ma una spia dell'indicatore gialla sarà illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà e il caricabatteria riprenderà la procedura di caricamento.

I caricabatteria compatibili non caricheranno un pacco batteria difettoso. Il caricabatteria indicherà una batteria difettosa e non si illuminerà.

NOTA: questo potrebbe anche indicare un problema del caricabatteria.

Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per essere testati.

Ritardo pacco caldo/freddo

Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/freddo, sospendendo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria. Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornerà alla velocità di caricamento massima anche se la batteria si scalda.

Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all'interno del caricabatterie.

Sistema di protezione elettronico

Gli apparati XR Li-lon (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo.

L'apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso, riporre la batteria agli ioni di litio sul caricatore finché non è completamente carica.

Montaggio a parete

Questi caricabatterie sono progettati per essere montabili a parete o per sedersi in posizione verticale su un piano o una superficie di lavoro. Durante il montaggio a parete, individuare il caricabatterie a portata di una presa elettrica, e lontano da un angolo o altri ostacoli che possano impedire il flusso d'aria. Utilizzare il retro del caricabatterie come modello per la posizione delle viti di montaggio sulla parete. Montare il caricabatterie in modo sicuro utilizzando viti per cartongesso (acquistate separatamente) di almeno 25,4 mm di lunghezza con un diametro della testa della vite di 7–9 mm, fissata nel legno a una profondità ottimale lasciando circa 5,5 mm della vite esposti. Allineare le fessure sul retro del caricatore con le viti a vista e inserirle fino in fondo nelle fessure.

Istruzioni di pulizia per il caricabatteria

AVERTENZA: rischio di scossa elettrica. Scollegare il 2 abatteria dalla presa di alimentazione CA prima

della pulizia. È possibile rimuovere lo sporco e il grasso dall'esterno del caricabatteria utilizzando un panno o una spazzola morbida non metallica. Non utilizzare acqua o soluzioni detergenti. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Pacco batteria

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o i fumi.
• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.

• Caricare i pacchi batteria solo nei caricabatteria DEWALT.

• NON spruzzare o immergere in acqua o in altri liquidi.

- Non immagazzinare o non utilizzare l'apparato e il pacco batteria in posti dove la temperatura raggiunge o supera 40 °C (104 °F) (come nei capannoni o nelle costruzioni metalliche in estate).

- Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.

- Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.

- Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVERTENZA: rischio di incendio. Il liquido della batteria superincendiare se esposto a scintilla o a fiamma.

AIWERTENZA: non cercare mai di aprire il pacco tensionia per alcun motivo. Se l'involucro del pacco

batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AVERTENZA: pericolo d'incendio. Non conservare o trasportare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non riporre il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi, etc.

ATTENZIONE: quando non viene usato, appoggiare apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

Trasporto

AWERTENZA: pericolo d'incendio. Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito.

NOTA: queste luci sono intese per l'illuminazione della superficie di lavoro immediata e non devono essere usate come torcia.

Le batterie DEWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazione di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l'Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose.

Nella maggior parte dei casi, la spedizione di un pacco batteria DEWALT sarà esentata dalla classificazione di Materiale pericoloso Classe 9 pienamente regolamentato. In generale, solo le spedizioni contenenti una batteria agli ioni di litio con una classe superiore a 100 wattore (Wh) richiederà una spedizione Classe 9 pienamente regolamentata. Tutte le batterie agli ioni di litio hanno la potenza in wattora indicata sulla confezione. Inoltre, a causa della complessità della regolamentazione, DEWALT sconsiglia la spedizione aerea delle sole batterie agli ioni di litio a prescindere dalla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere

ItallanO

effettuate per via aerea eccetto salvo che la classificazione in wattore della batteria non sia superiore a 100 Wh.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione.

Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell'acquirente assicurarsi che le proprie attività sia conformi alle normative in vigore.

Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali.

nOta: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Batteria in carica.

Batteria carica.

Batteria guasta.

Vederei Dati Tecnici per il tempo di ricarica.

Non toccare con oggetti conduttivi.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4 °C e 40 °C.

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

Caricare i pacchi batteria DEWALT esclusivamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT con un caricabatteria DEWALT potrebbero causare un'esplosione o comportare altre situazioni di pericolo.

Non bruciare il pacco batteria.

Tipo batterie

Il DCR020 e il DCR021 sono alimentati da una batteria da 10.8, 12, 18 volt.

Questi pacchi batteria possono essere utilizzati: DCB122, DCB124, DCB125, DCB127, DCB142, DCB143, DCB144, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189. Fare riferimento a Dati Tecnici per ulteriori informazioni.

Contenuto della confezione

La confezione contiene:

1 Radio
1 Pacco batteria Li-Ion (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modelli)
2 Pacchi batteria Li-Ion (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modelli)
3 Pacchi batteria Li-Ion (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modelli)

1 Manuale di istruzioni

nOta: I pacchi batteria, i caricabatterie e le cassette di trasporto non sono inclusi nei modelli N. I pacchi batteria e i caricabatterie non sono inclusi nei modelli NT. I modelli B includono i pacchi batteria Bluetooth®.

nOta: il marchio Bluetooth® e i logo sono marchi registrati di proprietà di Bluetooth®, SIG, Inc. e l'utilizzo di tali marchi da parte di DEWALT è concesso in licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi titolari.

- Verificare eventuali danni all'apparato, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.

- Prima di utilizzare il prodotto, leggere e comprendere interamente questo manuale.

Riferimenti sull'radio

Sull'apparato sono presenti i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Posizione del codice data (Fig. B)

Il codice data di produzione 18 consiste in un anno a 4 cifre seguito da una settimana a 2 cifre ed è esteso da un codice di fabbrica a 2 cifre.

Descrizione (Fig. A–D)

AVYERTENZA: non modificare l'apparato o alcuna parte di esso. Si possono causare danni o lesioni personali.

1 Pulsante di accensione
2 Manopola del volume
3 Pulsanti freccia
4 Pulsante modalità
5 Pulsante menu
6 Antenna
7 Pulsante Enter/display
8 Display LCD
9 Pacco batteria
10 Pulsante dell'indicatore di carburante
11 Connettore della batteria
12 Porta ausiliaria
13 Vite dello sportello batteria
14 Batteria a celle formato bottone
15 Sportello della batteria a celle formato bottone
16 USB port (DCR020 solo)

ASSEMBLAGGIO E REGOLAZIONI

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

AVERTENZA: utilizzare esclusivamente pacchi batteria e a batterie DEWALT.

Inserimento e rimozione della batteria dall'apparecchio (Fig. D)

nOta: per risultati ottimali, assicurarsi che il pacco batteria sia completamente carico.

Installazione della batteria all'interno dell'apparecchio

1. Allineare la batteria 9 alle guide all'interno del vano batteria 11.
2. Farlo scorrere nell'impugnatura finché il pacco batteria non è saldamente posizionato nell'apparato e assicurarsi che non si disinnesti.

Rimozione della batteria dalla radio

1. Premere il pulsante di rilascio della batteria 17 ed estrarre con decisione quest'ultima dal rispettivo vano.
2. Inserire il pacco batteria nel caricatore come descritto nella sezione caricabatteria di questo manuale.

Pacchi batteria con indicatore del livello di carburante (Fig. D)

Alcuni pacchi batteria DEWALT comprendono un indicatore del livello di carburante costituito da tre spie LED verdi che indicano il livello di carica rimanente nel pacco batteria.

Per azionare l'indicatore del carburante, premere e tenere premuto il pulsante dell'indicatore del carburante 10. Una combinazione di tre spie LED verdi si illumina per designare il livello di carica residua. Quando il livello di carica nella batteria scende al di sotto del limite utilizzabile, l'indicatore del carburante non si illumina e sarà necessario ricaricare la batteria.

nOta: l'indicatore del carburante è solo un'indicazione del livello di carica residua sul pacco batteria. Non indica la funzionalità dell'apparato ed è soggetto a variazioni in base ai componenti prodotto, alla temperatura e all'applicazione dell'utente finale.

Per installare la batteria a celle formato bottone (Fig. B)

PERICOLO: NON INGERIRE LA BATTERIA; PERICOLO DI USTIONE CHIMICA. Questo

prodotto contiene una batteria a bottone. In caso di ingestione, la batteria a bottone può causare gravi ustioni interne in appena 2 ore e provocare la morte.

ERTENZA: TENERE LE PILE NUOVE E USATE LONTANO DAI BAMBINI. Se il vano batteria non si chiude in modo sicuro, smettere di usare il prodotto e tenerlo lontano dalla portata dei bambini. Se si ritiene che delle pile potrebbero essere state ingerite o introdotte all'interno di qualsiasi parte del corpo, consultare immediatamente un medico.

AVERTENZA: SOSTITUIRE SEMPRE LA BATTERIA CUNA UGUALE O EQUIVALENTE AL TIPO

CR2032. Osservare la polarità corretta (+ e -) quando si sostituiscono le pile. Non conservare o trasportare le batterie in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria.

AVVERTENZA: ASSICURARSI CHE LA SOSTITUZIONE PILIA AVVENGA CORRETTAMENTE. Sussiste il rischio di esplosione.

• Sostituire sempre la batteria con una uguale o equivalente al tipo CR2032. Non utilizzare batterie a bottone diverse o altri dispositivi di alimentazione elettrica.
• Non tentare di ricaricare la batteria a bottone né di metterla in cortocircuito. La batteria a bottone potrebbe perdere liquido, esplodere, incendiarsi e causare lesioni personali.
  • Non surriscaldare la batteria a bottone e non gettarla nel fuoco. La batteria a bottone potrebbe perdere liquido, esplodere, incendiarsi e causare lesioni personali.
• Non danneggiare la batteria a bottone e non smontarla. La batteria a bottone potrebbe perdere liquido, esplodere, incendiarsi e causare lesioni personali.
• Evitare che batterie a bottone danneggiate vengano a contatto con dell'acqua. In caso di fuoriuscita di litio, la

ITALIANO

miscela con l'acqua può creare idrogeno, che potrebbe incendiarsi, esplodere o provocare lesioni personali.

• Non smaltire la batteria a bottone tra i rifiuti domestici normali. Rivolgersi al servizio di smaltimento rifiuti locale per smaltire il dispositivo/le batterie nel rispetto delle leggi e delle normative vigenti a livello locale.
• Rimuovere e smaltire correttamente le pile a bottone scariche. Da una pila a bottone scarica potrebbe fuoriuscire del liquido che potrebbe danneggiare il prodotto o causare lesioni alle persone.

AVERTENZA: quando si sostituisce la batteria, sostitairla con una della stessa marca e dello stesso tipo. Osservare la polarità corretta (+ e -) quando si sostituiscono le batterie. Non conservare o trasportare le batterie in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria.

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori.

La tua radio è dotata di capacità di memoria per memorizzare l'ora. Quando la radio è spenta, questa capacità di memoria è alimentata da una batteria a celle formato bottone inclusa in dotazione con la radio.

1. Spegnere la radio e scollegarla dalla presa di corrente.
2. Svitare la vite 13 sullo sportello della batteria 15
3. Premere sul fermo di chiusura dello sportello della batteria e tirare per aprire.
4. Installare la batteria a bottone 14 secondo lo schema contenuto nell'area della batteria a bottone.
5. Rimettere lo sportello della batteria, inserire la vite e stringere.

NOTA: Per reimpostare il display LCD e l'orologio, rimuovere la batteria a pile e reinstallarla. Seguire questa procedura se lo schermo appare bloccato.

FUNZIONAMENTO

Istruzioni per l'uso

AVERTENZA: osservare sempre le istruzioni di sicurezza e normative in vigore.

AVERTENZA: non collocare la radio in luoghi dovrebbe potrebbe risultare esposta a gocciolamenti e spruzzi.

Funzionamento AC

Svolgere il cavo di alimentazione e collegarlo a una presa a muro da 230 V CA.

Uso della radio (Fig. A)

Regolazione dell'alimentazione/volume

1. Per accendere la radio, premere il pulsante di accensione 1.

NOTA: quando la radio viene utilizzata per la prima volta, entrerà in modalità DAB e cercherà automaticamente le stazioni. Quindi imposterà l'ora e inizierà a riprodurre la prima stazione rilevata. Se il segnale ora non è disponibile,

consultare Programmare l'orologio per impostare l'ora manualmente.

1. Ruotare la manopola 2 in senso orario per aumentare il volume. Per diminuire il volume, ruotarla in senso anti-orario.

Selezione Della Modalità

Per selezionare una delle funzioni modalità (DAB, FM o AUX), premere il pulsante modalità 4 finché non si trova la funzione desiderata. Per esempio, se la radio è su DAB, visualizzato nella parte in alto a sinistra del display LCD 8, premere due volte il pulsante modalità per passare ad AUX.

Modalità DAB - Sintonizzazione

Quando si accende per la prima volta l'unità in modalità DAB/DAB+, la radio effettuerà una scansione automatica per rilevare le stazioni di trasmissione nella zona.

Utilizzare i pulsanti freccia sinistro o destro 3 per scorrere le stazioni.

NOTA: quando ci si sposta di località o se la ricezione era scadente nella scansione originale (possibile se l'antenna non era in posizione verticale), l'elenco delle stazioni disponibili potrebbe risultare vuoto o incompleto. L'esecuzione manuale di una scansione automatica rileverà tutte le stazioni di trasmissione disponibili.

Per eseguire una scansione automatica:

1. Premere il pulsante menu 5, scorrere le opzioni premendo il pulsante freccia destro 3 finché non si raggiunge la Scansione automatica e selezionare questa opzione premendo il pulsante Enter/Display 7.

Una volta completata a Scansione automatica, la radio riprodurrà la prima stazione rilevata.

Modalità DAB – Taglio Delle Stazioni

Una volta ricevute dalla radio, le stazioni che non risultano più disponibili potrebbero visualizzare un ? dopo il nome della stazione.

Per rimuovere queste stazioni dall'elenco delle stazioni, utilizzare la funzione Taglio:

1. Premere menu 5 e scorrere all'opzione Taglio.
2. Premere Enter/Display 7 per selezionare.

Modalità DAB – Dynamic Range Compression (DRC)

Questa funzione riduce la differenza tra l'audio più forte e l'audio più debole trasmessi. In sostanza, rende i suoni deboli relativamente più forti e i suoni forti relativamente più deboli.

Sono disponibili le seguenti opzioni:

0 la DRC della trasmissione verrà ignorata

1/2 imposta la DRC a metà del livello trasmesso

1 utilizza il livello della DRC trasmesso
2 raddoppia il livello della DRC trasmesso

NOTA: La DRC funziona solo se è attivata dall'emittente.

Modalità FM – Sintonia

Per effettuare la sintonizzazione: premere la freccia destra per spostare il sintonizzatore in su nella banda di frequenza, premere la freccia sinistra per spostare il sintonizzatore in basso nella banda di frequenza.

Per effettuare la ricerca: Premere e tenere premuto il pulsante freccia destro 3 una volta e rilasciare. La frequenza del sintonizzatore aumenterà per cercare la prima stazione radio con una chiarezza accettabile e si fermerà su quella stazione. Il pulsante freccia destro può essere premuto nuovamente per continuare a cercare una stazione radio su frequenze superiori. Il pulsante freccia sinistro può essere premuto per cercare le stazioni radio su frequenze inferiori. La funzione di ricerca è disponibile nella modalità FM.

Programmare L'orologio

È possibile aggiornare manualmente o sincronizzare automaticamente l'ora e la data con i segnali dell'ora nazionale trasmessi sulla modalità DAB (ove disponibili).

Per sincronizzare automaticamente l'orologio: (SOLO modalità DAB)

NOTA: quando la radio viene utilizzata per la prima volta, entrerà in modalità DAB e cercherà automaticamente le stazioni.

1. Premere il pulsante Menu 5.
2. Utilizzare i pulsanti freccia 3 per scorrere a Regolazione Ora e premere il pulsante Enter/Display 7.
3. Scorrere a Sincronizza subito l'ora e premere il pulsante Enter/Display per selezionare. Questo sincronizza automaticamente l'orologio con i segnali dell'ora nazionale.

Per regolare manualmente l'orologio: (modalità FM e DAB)

1. Premere il pulsante Menu 5.
2. Utilizzare i pulsanti freccia 3 per scorrere a Regolazione Ora sul display LCD e premere il pulsante Enter/Display 7.
3. Scorrere a Data e Ora e premere il pulsante Enter/Display 7.
4. Impostare la data e l'ora utilizzando i pulsanti freccia sinistra e destra 3.
5. Una volta impostata l'ora desiderata, premere il pulsante Enter/Display 7 per confermare.

Altre opzioni del menu Regolazione Ora:

• Formato ora: Per selezionare un formato di visualizzazione dell'ora a 12 o 24 ore
• Formato data: Per selezionare il formato di visualizzazione della data, MM/GG/AAAA, AAAA/MM/GG o GG/MM/AAAA.

Note importanti sulla radio (Fig. C)

1. La radio funzionerà fino a 14 ore su una batteria completamente carica di 4,0 ore amp in buono stato. L'utilizzo di batteria con una tensione o capacità inferiore comporterà un tempo di funzionamento ridotto.

2. La ricezione varia a seconda della posizione e della potenza del segnale radio.

3. Determinati generatori possono causare rumori di sottofondo.

4. Per utilizzare la porta ausiliaria 12, collegare il jack di uscita da un lettore CD o iPod ^® /MP3 nella porta. Il suono proveniente dalla sorgente esterna viene riprodotto attraverso gli altoparlanti della radio.
5. La porta di uscita dell'alimentazione USB 16 è una porta di collegamento per l'alimentazione dei dispositivi a bassa potenza come cellulari, lettori CD e MP3. Tenere presente che la radio non si caricherà tramite la porta USB quando è alimentata dalle batterie. (DCR020 solo)

* iPod è un marchio registrato di Apple, Inc.

MANUTENZIONE

La radio/caricabatterie DEWALT è stato progettata per funzionare a lungo con la minima manutenzione. Un funzionamento continuo e soddisfacente dipende dalle cure prestate.

Avvisi di assistenza

Questo prodotto non può essere riparato dall'utente. Non vi sono parti riparabili dall'utente all'interno della radio. È necessaria l'assistenza presso un centro di servizio autorizzato per evitare di danneggiare i componenti interni sensibili all'elettricità statica.

Pulizia

AVERTENZA: pericolo di scosse elettriche e rischio manico. Scollegare l'apparecchio dalla sorgente di alimentazione elettrica prima di procedere alla pulizia.

AVERTENZA: per garantire un funzionamento sicuro e efficiente, mantenere sempre puliti l'apparecchio e le feritoie di ventilazione.

ALBERTENZA: non utilizzare mai solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'utensile. Queste sostanze chimiche rischiano di indebolire i materiali di cui sono fatte tali parti; usare un panno inumidito solo con acqua e detergente neutro. Non lasciare che penetri del liquido all'interno dell'utensile e non immergere alcuno dei suoi componenti direttamente in un liquido.

Le feritoie di ventilazione possono essere pulite con uno spazzolino asciutto e morbido di materiale non metallico e/o con un aspirapolvere adatto. Non utilizzare acqua o soluzioni detergenti. Indossare occhiali di protezione e una mascherina antipolvere omologati.

Accessori su richiesta

AVERTENZA: poiché accessori diversi da quelli offerti a DEWALT, non sono stati testati con questo prodotto, l'utilizzo di tali accessori potrebbe essere pericoloso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori DEWALT raccomandati.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Rispetto ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i normali rifiuti domestici.

Prodotti e batterie contengono materiali che possono

essere recuperati o riciclati diminuendo la domanda di materie prime. Si prega di riciclare prodotti elettrici e batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Pacco batteria ricaricabile

Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria va smaltito con la dovuta cura per l'ambiente.

• Fare scaricare completamente la batteria, quindi rimuoverla dalla radio.
• Le batteria agli ioni di litio sono riciclabili. Consegnarle al proprio concessionario o presso un'apposita stazione di riciclaggio. Le batterie raccolte verranno riciclate o smaltite in modo appropriato.

RADIO

DCR020/ DCR021
