BRUKSANVISNING DCR021 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 89

Bruk av radioen (Fig. A)

Justere strøm/volum

1/2 setter DRC på halve nivået av det som sendes

2 dobler det DRC nivået som sendes

FM-Modus – Søkning

Du har valt en DEWALT produkt. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för radioanvändare.

Tekniska data

		DCR020 DCR021
Strömkälla AC/DC DC
Batterivolt V	DC
Topp 12/16/20 12/16/20
Nominell 10,8/14,4/18 10,8/14,4/18
Starkströmsspänning V	AC	230	—
Batterityp Li-Ion Li-Ion
Vikt (utan batteripaket)	kg	2,9	1,93

EC-Följsamhetsdeklaration

Radioutrustningsdirektiv

Radio

DCR020/DCR021

DEWALT deklarerar härmed att DEWALT Radio DCR020/DCR021 uppfyller Direktiv 2014/53/EU och alla tillämpliga EU-direktivkrav.

Den fullständiga texten för EU-deklarationen om uppfyllelse kan begäras från DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Tyskland eller finns tillgänglig på följande internetadress: www.2helpu.com/world. Sök efter produkt och typnummer som anges på namnplattan.

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om del inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

VARNING: Indikerar en potentiellt riskfylld situation som, ochsen inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SEUPP: Indikerar en potentiellt riskfylld situation som, och en inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Säkerhetsvarningar, Allmänt Elverktyg

WARNING: Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Säkerhetsinstruktioner för Radio

• Ta bort batteripaketet. Stäng av innan den lämnas utan uppsikt. Ta bort batteripaketet när den inte används, innan byte av tillbehör eller tillsatser och innan service.
• Denna apparat är avsedd att användas vid mättliga klimatförhållanden.
• Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt eller fått instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet.
• Barn bör övervakas för att garantera att de inte leker med apparaten.
• Radion får inte utsättas för dropp eller stänk, inga föremål fyllda med vätska, såsom vaser får placeras på den.
• Inga öppna lågor såsom tända ljus, får placeras ovanpå radion.
• Radion är endast avsedd professionell användning inomhus.

Elektrisk säkerhet

Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan. Kontrollera också att spänningen på din laddare är den samma som i elnätet.

WARNING: Risk för elektrisk stöt. Använd endast på en torr plats. Om medföljande sladd är skadad måste den bytas mot en särskilt preparerad sladd som finns tillgänglig via DeWalt serviceorganisation.

Användning av Förlängningssladd

En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1 mm ^2 ; maximala längden är 30 m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hålllet.

SPARA DESSA INSTRUKTIONER

Laddare

DEWALT laddare kräver inga inställningar och är skapade för att vara så enkla som möjligt att hantera.

Batterier Laddare/Laddningstid (minuter)
Kat. # V	DC	Ah	Viktkg	DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0	1,05 60 270	170 140 90	60 90 X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189 18 4,0	0,54 60 185	120 100 60	60	60 120
DCB141	14,4	1,5	0,30	22	70	45	35	22	X	22	45
DCB142	14,4	4,0	0,54	60	185	120	100	60	X	60	120
DCB143	14,4	2,0	0,30	30	90	60	50	30	X	30	60
DCB144	14,4	5,0	0,52	75	240	150	120	75	X	75	150
DCB145	14,4	1,3	0,30	22	60	40	30	22	X	22	40
DCB122	12	2,0	0,20	30	90	60	50	30	X	30	60
DCB124	12	3,0	0,25	45	140	90	70	45	45	45	90
DCB125	12	1,3	0,20	22	60	40	30	22	X	22	40
DCB127	12	2,0	0,20	30	90	60	50	30	X	30	60

*Datumkod 201811475B eller senare
**Datumkod 201536 eller senare

Viktiga Säkerhetsinstruktioner för alla Batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se tekniska data).

- Innan laddaren används läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning av batteripaketet.

ING: Risk för stötar. Låt ingen vätska komma in i en. Det kan resultera i elektriska stötar.

ING: Vi rekommenderar användning av en sbrytare med en restström på 30mA eller mindre.

P: Risk för brännskador. För att minska risken dor ladda endast DEWALT laddningsbara ier. Olika typer av batterier kan brista och orsaka skador och skadegörelse.

P: Barn bör övervakas för att garantera att de inte ned apparaten.

OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metarpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren

från eluttaget när det inte finns något batteripaket i hålrummet. Koppla ifrån laddaren vid rengöring.

• Försk INTE att ladda batteripaketet med någon annan laddare än den som tas upp i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungera tillsammans.
• Dessa laddaren är inte avsedda att användas för annat än laddning av DEWALT laddningsbara batterier. All annan användning kan resultera i barndrisk, elektriska stötar eller död med elektrisk ström.
• Utsätt inte laddaren för regn eller snö.
• Dra i själva kontakten och inte i sladden när laddaren kopplas ur. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.
• Se till att sladden placeras så att ingen går på den, snubblar på den eller att det på annat sätt riskerar att skadas eller påfrestas.
• Använd inte förlängningssladd såvida inte det är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand. elektriska stötar eller död av elektrisk ström.
• Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta

källor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.

• Använd inte laddaren med skadad sladd eller kontakt— byt ut dem omedelbart.
• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Ta den till ett auktoriserat servicecenter.
• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.
• Om strömsladden skadas måste den bytas omedelbart at tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.
• Koppla ifrån laddaren från uttaget innan den regörs. Detta kommer att minska risken för elektriska stötar. Borttagning av batteripaketet kommer inte att minska risken.
• Försök ALDRIG att ansluta två laddare tillsammans.
• Laddaren är konstruerad för att arbeta med standard 230V hushållsström. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

Laddning av ett batteri (Bild [Fig.] D)

1. Koppla in laddaren i lämpligt uttag innan batteripaketet sätts i.
2. Sätt i batteripaketet 9 i laddaren, se till att batteripaketet är helt isatt i laddaren. Den röda (laddar) lampan börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.
3. Det går att se när laddningen är klar genom att den röda lampan lyser kontinuerligt. Batteripaketet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterifrigöringsknappen 17 på batteripaketet.

NOTERA: För att garantera maximal prestanda och livslängd för Litium-jon batteripaket bör batteripaketet laddas fullt innan första användning.

Laddning

Se nedanstående tabell angående batteripaketets laddningsstatus.

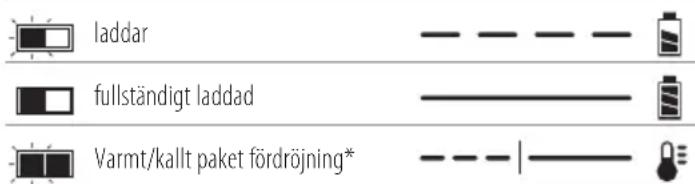

Laddningsindikatorer

laddar fullständigt laddad Varmt/kallt paket fördröjning*

* Den röda lampan fortsätter att blinka, men en gul indikatorlampa kommer att lysa under denna operation. När batteriet har nätt lämplig temperatur kommer den gula lampan att slockna och laddaren återupptar laddningsproceduren.

Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteripaket. Laddaren kommer att indikera ett felaktigt batteri genom att vägra lysa.

NOTERA: Detta kan också betyda att det är problem med en laddare.

Om laddaren indikerar ett problem, låt testa laddaren och batteripaketet hos ett auktoriserat servicecenter.

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning, avbryta laddningen tills batteriet har nätt en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteripaket kommer att laddas långsammare än ett varmt batteripaket. Batteripaketet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

DCB118 laddaren är utrustad med en intern fläkt som är designad att kyla batteripaketet. Fläkten slås på automatiskt när batteripaketet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren.

Elektroniskt skyddssystem

XR Li-jon verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.

Verktyget kommer automatiskt att stängas av om elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjon batteriet i laddaren tills det är fulladdat.

Väggmontering

Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhåll för ett elektriskt uttag och borta från hörn och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mall för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4 mm långa med ett skruvhuvud med en diameter på 7–9 mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5 mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna.

Rengöringsinstruktioner för laddaren

VÄRNING: Risk för stötar. Koppla ifrån laddaren från strömuttaget innan rengöring. Smuts och fett kan avlägsnas från utsidan av laddaren med en trasa eller med en mjuk, icke-metallisk borste. Använd inte vatten eller någon rengöringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning.

Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.
• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.
  • Aldda endast batteripaketet i DEWALT laddare.
• Skvätt INTE eller sänk ned i vatten eller annan vätska.
• Förvara inte eller använd radio och batteripaketet på platser där temperaturen kan nå upptill eller överstiga 40 °C (såsom utomhusskjul eller metallbyggnader under sommaren).
• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litiumjon bränns.
• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivätskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.
• Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

WARNING: Fara för brännskada. Batterivätskan kan vara lättantändig om den som utsätts för gnista eller eld.

VARNING: Försök aldrig att öppna batteripaketet av anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

VARNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna.

Exempelvis placera inte batteripaketet i förkläden, fickor, verktygslådor, produktlådor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

SENPP: När den inte används skall den läggas på en stabil plats så att ingen riskerar att någon snubblar på den. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men lätt kan vältas.

Transport

WARNING: Brandfara. Transport av batterier kan leda till desvåda om batteripolerna oavsiktligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning.

NOTERA: Litium-jon batterier skall inten placeras i det incheckade bagaget.

DEWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Litiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DEWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DEWALT flygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser.

Förvaringsrekommendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, längt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.
2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

nOtERa: Batteripaket bör inte förvaras helt urladdade.

Batteripaketet behöver laddas innan det används igen.

Etiketter på laddare och batteripaket

Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bilddiagram:

Läs instruktionshandbok före användning.

Se Tekniska data angående laddningstid.

Batteriladdning.

Batteri laddat.

Batteri defekt.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Utsätt inte för vatten.

Se till att undermåliga sladdar omedelbart byts ut.

Ladda endast mellan 4 °C och 40 °C.

Endast för användning inomhus.

Kassera batteripaketet med vederbörlig hänsyn till miljön.

Ladda endast DEWALT batteripaket med avsedda DEWALT laddare. Laddning av batteripaket med andra än de avsedda DEWALT batterierna med en DEWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

Bränn inte batteripaketet.

Batterityp

DCR020 och DCR021 drivs med ett 10,8, 12, eller 18 volt batteripaket.

Dessa batteripaket kan användas: DCB122, DCB124, DCB125, DCB127, DCB142, DCB143, DCB144, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189. Se

Tekniska Data för mer information.

Förpackningsinnehåll

Förpackningen innehåller:

1 Radio

1 Li-jon batteripaket (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modeller)

2 Li-jon batteripaket (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modeller)

3 Li-jon batteripaket (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modeller)

1 Instruktionshandbok

nOtERa: Batteripaket, laddare och förvaringslådor medföljer inte N-modeller. Batteripaket och laddare medföljer inte NT-modeller. B-modellerna innehåller Bluetooth®-batteripaket.

nOtERa: Bluetooth®-märket och -logotyper tillhör Bluetooth®, SIG, Inc. och DEWALT använder dessa märken under licens. Övriga varumärken och varumärkesnamn tillhör respektive ägare.

- Kontrollera med avseende på skada på radio, på delar eller tillbehör som kan tänkas ha uppstått under transporten.

- Ta dig tid att grundligt läsa och förstå denna handbok före användning.

Märkningar på radio

Följande bildikoner visas på verktyget:

Läs instruktionshandbok före användning.

Placering av datumkod (Bild B)

Produktionsdatumkoden 18 består av 4-siffrigt år följt av 2-siffrig vecka och avslutas av en 2-siffrig fabrikskod.

Beskrivning (Bild A–D)

WARNING: Modifiera aldrig elverktyget eller någon del av det. skada eller personskada skulle kunna uppstå.

1 Strömknapp

2 Volymratt

3 Pilknappar

4 Lägesknapp

5 Menyknappar

6 Antenn

7 Enter/Displayknapp

8 LCD-display

9 Batteripaket

10 Laddningsmätarknapp

11 Batteribehållare

12 Extraport

13 Skruv batterilucka

14 Knappcellsbatteri

15 Lock knappcellsbatteri

16 USB port (DCR020 endast)

MONTERING OCH INSTÄLLNINGAR

VÄRNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

WARNING: Använd enbart DEWALT batteripaket a oddare.

Montering och borttagning av batteripaketet från Radion (Bild D)

nOtERa: För bästa resultat se till att batteripaketet 9 är fulladdat.

1. Rikta in batteripaketet 9 mot skenorna inuti batterihållaren 11.
2. Skjut in det i handtaget tills batteripaketet sitter fast i verktyget och se till att det inte lossnar.

Borttagning av batteriet från radion

1. Tryck på låsknappen 17 och dra ut batteriet ur batterihållaren.
2. Sätt i batteriet i laddaren såsom beskrivs i laddningsavsnittet i denna manual.

Bränslemätare batteripaket (Bild D)

Vissa DEWALT batteripaket inkluderar en bränslemätare vilket består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteripaketet.

För att aktivera bränslemätaren, tryck in och håll kvar bränslemätarknappen 10. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte bränslemätaren att lysa och batteriet behöver laddas.

nOtERa: Bränslemätaren är endast en indikering på laddning som finns kvar i batteripaketet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

Installation av knappcellsbatteriet (Bild B)

FARA: STOPPA ALDRIG BATTERIET I MUNNEN, RISK FÖR KEMISK BRÄNNSKADA. Denna produkt innehåller ett knappcellsbatteri. Om knappcellsbatteriet sväljs kan det orsaka allvarliga interna brännskador på bara två timmar och kan leda till dödsfall.

NING: HÅLL NYA OCH ANVÄNDA BATTERIER UTOM RÄCKHÅLL FÖR BARN. Om batterifacket inte stängs ordentligt, sluta använda produkten och håll den undan från barn. Om du tror att batterier kan ha svalts eller finns inuti någon del av kroppen, sök omedelbart medicinsk vård.

WARNING: NÄR BATTERIET BYTS SKA ETT BATTERI AN SAMMA ELLER MOTSVARANDE TYP, CR2032,

ANVÄNDAS. Observera polariteten (+ och –) vid byte av batterier. Förvara eller bär inte batterier så att metallföremål kommer i kontakt med de exponerade terminalerna.

VARNING: SE TILL ATT BYTE AV BATTERIET UTFÖRS KAREKT. Det finns risk för explosion.

• När batteriet byts ska ett batteri av samma eller motsvarande typ, CR2032, användas. Använd inga andra knappcellsbatterier eller andra former av strömförsörjning.
• Försök inte ladda knappcellsbatteriet och kortslut inte knappcellsbatteriet. Knappcellsbatteriet kan läcka, explodera, fatta eld och orsaka personskada.
• Överhetta inte knappcellsbatteriet eller kasta det i eld. Knappcellsbatteriet kan läcka, explodera, fatta eld och orsaka personskada.
• Skada inte knappcellsbatterietoch ta inte isär det. Knappcellsbatteriet kan läcka, explodera, fatta eld och orsaka personskada.
• Låt inte skadade knappcellsbatterier komma i kontakt med vatten. Läckande litium kan blandas med vatten för att skapa väte, vilket kan orsaka brand, explosion eller personskada.
• Släng inte knappcellsbatteriet med vanligt hushållsavfall. Kontakta din lokala återvinningsmyndighet för att kassera enheten/batterierna i enlighet med tillämpliga lokala lagar och förordningar.
• Ta bort och kassera förbrukat knappcellsbatteri på rätt sätt. Ett tömt knappcellsbatteri kan läcka och skada produkten eller orsaka personskada.

WARNING: Vid byte av batteri ersätt den med samma var. därke och typ. Observera polariteten (+ och -) vid byta av batterier. För vara inte eller bär batterier så att metallföremål kommer i kontakt med de exponerade terminalerna.

VARNING: För att minska risken för allvarlig pånskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör.

Din radio är utrustad med en minnesfunktion så att du kan spara tiden. När radion är AV strömförsörjs detta minne av ett knappcellsbatteri som medföljer radion.

1. Stäng av radion och koppla bort den från strömkällan.
2. Skruva bort skruven 13 på batteriets lock 15.
3. Tryck ner på batteriets lockspärr och dra för att öppna.
4. Sätt in knappcellsbatterierna 14 i enlighet med diagrammet inuti knappcellsbatteriets hållare.
5. Sätt tillbaka batteriets lucka, sätt in skruven och dra åt.

nOtERa: För att återställa LCD-displayen och klockan, ta bort knappcellsbatteriet och återinstallera det. Följ denna procedur om skärmen förefaller att låsa sig.

ANVÄNDNING

Bruksanvisning

WARNING: laktta alltid säkerhetsinstruktionerna och tör pbara bestämmelser.

WARNING: Placera inte radion i miljöer där den kan utsattas för dropp eller stänk.

Strömhantering

Linda ut sladden och koppla in den i ett 230 V AC vägguttag.

Hantering av radio (Bild A)

Inställning Energi/volym

1. För att slå på radion, tryck på strömbrytaren 1.
   NOTERA: När radion används första gånger kommer den att gå in i DAB-läge och automatiskt söka efter stationer. Den kommer sedan att ställa in tiden och börja spela den första stationen som hittas. Om det inte finns någon tidssignal tillgänglig, se Programming av klockan för att manuellt ställa in tiden.
2. Vrid på ratten 2 medurs för att öka volymen. För att minska volymen, vrid moturs.

Lägesval

För att välja ett av funktionslägena (DAB, FM eller AUX) skjut lägesknappen 4 tills önskad funktion hittas. Exempelvis om radion är i DAB, vilket syns i övre vänstra delen av LCD-displayen 8, skjut lägesknappen två gånger för att ändra till AUX.

DAB-Läge - Inställning

När enheten första gången slås på i DAB/DAB+ läge kommer radion automatiskt att söka efter lokala sändarstationen.

Använd vänstra eller högra pilknapparna 3 för att rulla genom stationerna.

NOTERA: Om du byter plats eller om mottagningen var dålig i den ursprungliga sökningen (möjligen om antennen inte var uppe) kan detta resultera i en tom eller icke komplett lista med tillgängliga stationer. Manuell körning av en autosökning kommer att hitta alla tillgängliga sändarstationer.

Genomförandet av en Autosökning:

1. Tryck på menyknappen 5, rulla genom alternativen genom att trycka på höger pilknapp 3 tills du när Autosökning och välj detta alternativ genom att trycka på Enter/Display knappen 7.

När den automatiska sökningen är klar kommer radion att spela den första stationen som den hittat.

DAB-Läge – Stationsborttagning

Vissa stationer som en gång togs emot av radion och inte längre är tillgängliga kan visas med ett ? efter stationsnamnet.

1. Använd Prune-funktionen för att ta bort dessa stationer från stationslistan:
2. Tryck på Meny 5 och rulla direkt till Prune alternativet.
3. Tryck på Enter/Display 7 för att välja.

DAB-Läge – Dynamic Range Compression (DRC/Kompression av dynamiskt område)

Denna funktion reducerar skillnaden mellan det högsta och lägsta ljudet som sänds. Den gör svagt ljud betydligt högre och högt ljud betydligt tystare.

Följande alternativ finns tillgängliga:

0 sändning av DRC kommer att ignoreras

1/2 ställer in DRC på halva sändningsnivån

1 använder sända DRC nivån

2 dubblar sända DRC nivån

NOTERA: DRC fungerar endast om det är aktiverat av sändaren.

FM-Läge - Inställning

För inställning: Skjut på högerpilen för att flytta inställningen upp på frekvensbandet, skjut på vänsterpilen för att flytta mottagningen nedåt på frekvensbandet.

Söka: Tryck in och håll kvar höger pilknapp 3 en gång och släpp. Den inställda frekvensen kommer att ökas för att söka efter den första radiostationen med acceptabel klarhet och stanna på den stationen. Om den högra pilknappen trycks in igen fortsätter sökningen efter en radiostation på högre frekvenser. Den vänstra pilknappen kan tryckas in för att söka efter radiostationer på lägre frekvenser. Sökfunktionen är tillgänglig i FM-läge.

Programmering Av klockan

Tiden och datumet kan uppdateras manuellt eller automatiskt synkroniseras med sändningar av nationella tidssignaler över DAB (där så finns tillgängligt).

För att synkronisera klockan automatiskt: (ENDAST DAB-läge)

NOTERA: När radion används första gånger kommer den att gå in i DAB-läge och automatiskt söka efter stationer.

1. Tryck på menyknappen 5.
2. Använd pilknapparna 3 för att rulla till Klockinställning och tryck på Enter/Display knappen 7.
3. Rulla till Synkronisera tiden nu tryck på Enter/Display knappen för att välja. Detta synkroniserar automatiskt klockan med nationella tidssignaler.

För att synkronisera klockan manuellt: (Endast FM och DAB lägen)

1. Tryck på Menyknappen 5.
2. Använd pilknapparna 3 för att rulla till Klockinställning och tryck på Enter/Display knappen 7.
3. Rulla till Datum och tid och tryck på Enter/Display knappen 7.
4. Ställ in datumet och tiden med vänstra och högra pilknapparna 3.
5. När den önskade tiden är inställd tryck på Enter/Display 7 knappen för att bekräfta.

Andra menyalternativ för Klockinställningar:

• Tidsformat: Välj 12-timmars eller 24-timmars tidvisningsformat
- Datumformat: Välj format för datumvisning, MM/DD/ÅÅÅÅ, ÅÅÅÅ/MM/DD eller DD/MM/ÅÅÅÅ.

Viktiga radionoteringar (Bild C)

1. Radion kommer att kunna köras i upp till 14 timmar på ett fulladdat 4,0 amptimmars batteri i god kondition. Användning av batterier med lägre spänning kommer att resultera i kortare användningstid.
2. Mottagningen kan variera beroende på plats och styrkan hos radiosignalen.
3. Vissa generatorer kan orsaka bakgrudnsbrus.
4. För att använda extrauttaget 12, koppla utgången från en CD- eller iPod- ^® /MP3-spelare i uttaget. Ljudet från den externa källan spelas genom högtalarna på radion.
5. USB-strömuttaget 16 är ett anslutningsuttag för lågenergienheter såsom mobiltelefoner, CD- och MP3-spelare. Notera att radion kommer inte att ladda via USB-uttaget när den strömförsörjs med batterier. (DCR020 endast)

* iPod är ett registrerat varumärke för Apple, Inc.

UNDERHÅLL

Din DEWALT laddare/radio har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig vård.

Servicenoteringar

Denna produkt är inte servicebar. Det finns inga användarservicebara delar inuti radion. Service på ett auktoriserat servicecenter krävs för att undvika skador på interna komponenter känsliga för statisk elektricitet.

Rengöring

VÄRNING: Elektrisk stöt och mekanisk fara. Koppla bort och elektriska apparaten från strömkällan före rengöring.

WARNING: För att säkerställa säker och effektiv och på alltid den elektriska apparaten och ventilationsöppningarna rena.

WARNING: Använd aldrig lösningsmedel eller andra seljna kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga materialen som används i dessa delar. Använd en trasa fuktad endast med vatten och mild tvål. Låt aldrig vätska komma in i verktyget och sänk aldrig ner någon del av verktyget i vätska.

Ventilationshålen kan rengöras med en torr, mjuk icke-metallisk borste och/eller en lämplig dammsugare. Använd inte vatten eller rengöringsvätska. Använd godkända ögonskydd och godkänd dammask.

Valfria tillbehör

VARNING: Eftersom andra tillbehör än de som erbjuds MWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med denna radio vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

Rådfråga din återförsäljare för vidare information angående lämpliga tillbehör.

Att skydda miljön

Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna.

Produkter och batterier innehåller material som

kan återvinnas och återanvändas vilket minskar behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com.

Laddningsbart Batteripaket

Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Töm batteripaketet helt och hålllet och ta sedan bort det från radion.
• Litiumjonbatteripaket celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttras korrekt.

RADYO

DCR020/DCR021

Tebrikler!
