MANUAL DE USUARIO DCR021 DEWALT

Español (traducido de las instrucciones originales) 28

Ha elegido una herramienta DEWALT. Años de experiencia, innovación y un exhaustivo desarrollo de productos hacen que DEWALT sea una de las empresas más fiables para los usuarios de herramientas eléctricas profesionales.

Datos técnicos

	DCR020 DCR021
Fuente de alimentación AC/DC DC
Voltaje de la batería V	DC
Pico 12/16/20 12/16/20
Nominal 10,8/14,4/18 10,8/14,4/18
Voltaje de la red V	AC	230
Tipo de batería Li-Ion Li-Ion
Peso (sin paquete de batería)	kg	2,9

Declaración de Conformidad CE

Directiva sobre equipos radioeléctricos

Radio

DCR020/DCR021

DEWALT declara por la presente que la radio DEWALT DCR020/DCR021 es conforme a la Directiva 2014/53/UE y que cumple todos los requisitos aplicables de las directivas UE.

El texto completo de la declaración de conformidad UE se puede solicitar a DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Alemania, y también está disponible en la siguiente dirección web: www.2helpu.com/world. Busque por el número de producto y tipo indicado en la placa de identificación.

ADVERTENCIA: para reducir el riesgo de lesiones, lea el manual de instrucciones.

Definiciones: normas de seguridad

Las siguientes definiciones describen el nivel de gravedad de las señales. Lea el manual y preste atención a estos símbolos.

PEUGRO: indica una situación de peligro inminente, que si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA: indica una situación de posible peligro que, si no se evita, podría provocar la muerte o lesiones graves.

ATACIÓN: indica una situación de posible peligro que, si no se evita, puede provocar lesiones leves o moderadas.

AVISO: Indica una práctica no relacionada con las lesiones personales que, de no evitarse, puede ocasionar daños materiales.

riesgo de descarga eléctrica.

riesgo de incendio.

Advertencias de seguridad generales para herramientas eléctricas

ADVERTENCIA: Lea todas las advertencias de seguridad y todas las instrucciones. El incumplimiento de las advertencias e instrucciones podría provocar una descarga eléctrica, un incendio y/o lesiones graves.

CONSERVE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA FUTURAS CONSULTAS

Instrucciones de seguridad de radios

• Retire el paquete de baterías. Apague el dispositivo antes de dejarlo sin vigilancia. Retire el paquete de baterías cuando no utilice el dispositivo, antes de cambiar accesorios o complementos y antes de efectuar cualquier reparación.
• Este aparato está destinado al uso en climas moderados.
• Este aparato no está destinado al uso por parte de personas (incluyendo los niños) con capacidades físicas, sensoriales o mentales reducidas, o que carezcan de experiencia o del conocimiento necesario, a menos que estén supervisadas o reciban las instrucciones relativas al uso del aparato por una persona encargada de su seguridad.
• Los niños deberán permanecer vigilados para asegurarse de que no jueguen con el aparato.
• La radio no deberá exponerse a goteos o salpicaduras; no deberán colocarse encima objetos llenos de líquidos tales como floreros.
• Encima de la radio no deberán colocarse fuentes de llamas vivas tales como velas.
• La radio está pensada para su uso en interiores y para uso profesional.

Seguridad eléctrica

Compruebe siempre que el voltaje del paquete de baterías corresponda al indicado en la placa de características. Asegúrese también de que el voltaje del cargador corresponda al de la red eléctrica.

ADVERTENCIA: Riesgo de descarga eléctrica. Únicamente a)—utilizar el producto en lugares secos. Si el cable suministrado está dañado, deberá sustituirlo con el cable especialmente preparado que podrá conseguir en la organización de servicio de DEWALT.

Uso de un alargador

No debe utilizarse un alargador a menos que sea absolutamente necesario. Use un alargador adecuado a la potencia del cargador (consulte los Datos técnicos). El tamaño mínimo del conductor es 1 mm ^2 ; la longitud máxima es 30 m.

Si utiliza un carrete de cable, desenrolle siempre el cable completamente.

Pilas Tiempo Cargadores/Carga (Minutos)
Cat # V	Peso			DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
	DC	Ah	kg
DCB546 18/54 6,0/2,0	1,05 60 270	170 140 90	60 90 X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180
DCB181	18	1,5	0,35	22	70	45	35	22	22	22
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75	75
DCB185	18	1,3	0,35	22	60	40	30	22	22	22
DCB187	18	3,0	0,54	45	140	90	70	45	45	45
DCB189	18	4,0	0,54	60	185	120	100	60	60	60
DCB141	14,4	1,5	0,30	22	70	45	35	22	X	22
DCB142	14,4	4,0	0,54	60	185	120	100	60	X	60
DCB143	14,4	2,0	0,30	30	90	60	50	30	X	30
DCB144	14,4	5,0	0,52	75	240	150	120	75	X	75
DCB145	14,4	1,3	0,30	22	60	40	30	22	X	22
DCB122	12	2,0	0,20	30	90	60	50	30	X	30
DCB124	12	3,0	0,25	45	140	90	70	45	45	45
DCB125	12	1,3	0,20	22	60	40	30	22	X	22
DCB127	12	2,0	0,20	30	90	60	50	30	X	30

*Código de fecha 201811475B o posterior
**Código de fecha 201536 o posterior

GUARDE LAS PRESENTES INSTRUCCIONES

Cargadores

Los cargadores DEWALT no necesitan ningún ajuste y están diseñados para ofrecer el funcionamiento más fácil al usuario.

Instrucciones de seguridad importantes para todos los cargadores de batería

Siga las Siguientes Instrucciones: Este manual contiene instrucciones importantes de seguridad y funcionamiento para los cargadores de batería compatibles (Consultar

Datos écnicos).

- Antes de utilizar el cargador, lea todas las instrucciones y advertencias del cargador, del paquete de baterías y del producto que utiliza el paquete de baterías.

ADVERTENCIA: Peligro de electrocuciones. No permita que ningún líquido penetre en el cargador. Podrá conllevar electrocuciones.

ADVERTENCIA: Recomendamos el uso de un dispositivo o ambiente residual con corrientes residuales de 30mA o menos.

ATENCIÓN: Peligro de quemaduras. Para reducir el riesgo años, cargue sólo las baterías recargables de DEWALT. Otros tipos de baterías podrán provocar daños materiales y daños personales.

ATENCIÓN: Los niños deberán permanecer vigilados para getarizar que no jueguen con el aparato.

AVISO: En determinadas condiciones, estando el cargador enchufado a la alimentación eléctrica, los contactos de carga interiores del cargador pueden ser cortocicuitados por materiales extraños. Los materiales conductores extraños como, a título enunciativo pero no limitativo, lana de acero, papel de aluminio o cualquier acumulación de partículas metálicas deben mantenerse alejados de las cavidades del cargador. Desconecte siempre el cargador de la red cuando no haya ningún paquete de baterías en la cavidad. Desconecte el cargador antes de intentar limpiarlo.

- NO intente cargar el paquete de baterías con otros cargadores distintos a los indicados en el presente manual. El cargador y el paquete de baterías han sido específicamente diseñados para funcionar juntos.

- Estos cargadores no han sido diseñados para fines distintos a la recarga de las baterías recargables de DEWALT. Cualquier otro uso provocará un riesgo de incendio, electrocución o choques.

- No exponga el cargador a la lluvia o a la nieve.

- Tire del enchufe en lugar del cable al desconectar el cargador. De este modo, reducirá el riesgo de daños a la toma y al cable eléctrico.

- Compruebe que el cable se encuentra ubicado de modo que no pueda pisarlo, atascarlo o sujeto a cualquier otro daño o tensión.

• No utilice cables de extensión a menos que sea estrictamente necesario. El uso de un cable de extensión inadecuado podrá provocar riesgos de incendios, electrocuciones o choques.
• No coloque ningún objeto en la parte superior del cargador ni lo coloque en una superficie blanda que pueda bloquear las ranuras de ventilación y dar lugar a un calentamiento interno excesivo. Coloque el cargador en una posición lejos de cualquier fuente de calor. El cargador se ventila mediante las ranuras ubicadas en la parte superior e inferior de la carcasa.
• No opere el cargador con un cable o enchufe dañado—haga que se lo reparen de inmediato.
• No opere el cargador si ha recibido un gran golpe, si se ha caído o si se ha dañado de cualquier otro modo. Llévelo a un centro de servicio autorizado.
• No desmonte el cargador, llévelo a un centro de servicio autorizado cuando necesite repararlo. Un ensamblaje inadecuado podrá provocar riesgos de electrocución, choques o incendios.
• Si el cable de suministro está dañado, deberá sustituirlo de inmediato por otro del fabricante, su agente de servicio o una personal cualificada similar para evitar todo tipo de peligro.
• Desconecte el cargador del enchufe antes de intentar limpiarlo. Esto reducirá el riesgo de electrocución. La retirada del paquete de baterías no reducirá este riesgo.
• NO intente nunca conectar 2 cargadores juntos.
• El cargador ha sido diseñado para funcionar con la red eléctrica normal de 230 V. No intente utilizarlo con cualquier otro voltaje. Esto no se aplica al cargador de vehículos.

Cargar la batería (Fig. D)

1. Conecte el cargador a la toma adecuada antes de introducir el paquete de baterías.
2. Introduzca el paquete de baterías 9 en el cargador, comprobando que quede bien colocado en el cargador. La luz roja (carga) parpadeará continuamente, indicando que se ha iniciado el proceso de carga.
3. Se indicará que la carga ha terminado porque la luz roja permanecerá encendida de manera continua. La batería está totalmente cargada y puede usarla o dejarla en el cargador. Para sacar el paquete de baterías del cargador, mantenga pulsado el botón de liberación de la batería 17 del paquete de baterías.

NOTA: Para garantizar el máximo rendimiento y la máxima duración de sus baterías de iones de litio, cárguelas completamente antes de utilizarlas.

Funcionamiento del cargador

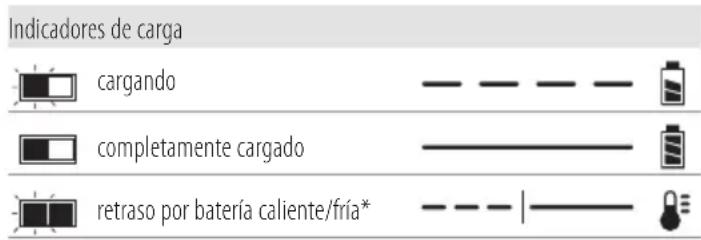

Consulte los indicadores de abajo para conocer el estado de carga de la batería.

Indicadores de carga cargando completamente cargado retraso por batería caliente/fría*

* La luz roja sigue parpadeando, pero el indicador de luz amarilla queda encendido durante esta operación. Cuando la batería está a una temperatura adecuada, la luz amarilla se apaga y el cargador retoma el procedimiento de carga.

Los cargadores compatibles no cargan las baterías defectuosas. El cargador indicará que la batería es defectuosa y no se encenderá.

NOTA: Esto también podría significar un problema con el cargador.

Si el cargador indica un problema, lleve el cargador y la batería a un centro de reparación autorizado para que los prueben.

Retardo por batería fría / caliente

Cuando el cargador detecta una batería demasiado fría o caliente, automáticamente inicia un retardo de batería fría / caliente, suspendiendo la carga hasta que la batería haya alcanzado la temperatura adecuada. El cargador cambiará automáticamente al modo de carga de batería. Esta característica le asegura el máximo de vida útil a la batería. Una batería fría se carga a velocidad más baja que una batería caliente. La batería se cargará a una velocidad inferior mediante el ciclo completo de recarga y no regresará a la máxima velocidad recarga incluso cuando la batería se caliente.

El cargador DCB118 está dotado de un ventilador interior diseñado para enfriar el paquete de baterías. El ventilador se enciende automáticamente cuando hay que enfriar el paquete de baterías. Nunca haga funcionar el cargador si el ventilador no funciona correctamente o si las ranuras de ventilación están bloqueadas. No deje que objetos extraños entren dentro del cargador.

Sistema de protección electrónica

Las herramientas XR de iones de litio han sido diseñadas con un sistema de protección electrónica que protege la batería contra la sobrecarga, el recalentamiento o las grandes descargas.

La herramienta se apagará automáticamente si se activa el sistema de protección electrónica. Si esto ocurre, coloque la batería de iones de litio en el cargador y déjela hasta que se recargue totalmente.

Montaje de pared

Estos cargadores han sido diseñados para ser montados en la pared o para dejarlos en pie sobre una mesa o una superficie de trabajo. Si tiene montaje de pared, coloque el cargador al alcance de una toma de corriente, y alejado de esquinas u otras obstrucciones que impidan la circulación de aire. Use la parte posterior del cargador como una plantilla para colocar los tornillos de montaje en la pared. Monte el cargador firmemente usando tornillos para paredes de cartón yeso (comprados aparte) de por lo menos 25,4 mm de largo con un tornillo con cabeza de 7–9 mm de diámetro, enroscado en madera a un profundidad óptima, dejando aproximadamente 5,5 mm del tornillo expuesto. Alinee las ranuras de la parte posterior del cargador con los tornillos expuestos y engánchelos completamente en las ranuras.

Instrucciones para la limpieza del cargador

ADVERTENCIA: Peligro de descarga. Desconecte el cañador de la toma de CA antes de la limpieza. La grasa y la suciedad externas pueden eliminarse utilizando un paño o un cepillo no metálico suave. No use agua ni otros productos limpiadores. Nunca permita que entre ningún líquido en la herramienta ni sumerja ninguna parte de la misma en ningún líquido.

Baterías

Instrucciones de seguridad importantes para todas las baterías

Cuando pida baterías de repuesto, asegúrese de incluir el número de catálogo y el voltaje.

La batería incluida en la caja no está completamente cargada. Antes de utilizar la batería y el cargador, lea las instrucciones de seguridad a continuación. Luego siga los procedimientos de carga descritos.

LEA TODAS LAS INSTRUCCIONES

• No recargue ni utilice las baterías en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. La introducción o la retirada de la batería del cargador podrá incendiar el polvo o los humos.
• No fuerce nunca el paquete de baterías en el cargador. No cambie el paquete de baterías de ningún modo para introducirlo en un cargador no compatible ya que el paquete de baterías podrá romperse y provocar daños personales graves.

- Cargue el exclusivamente los paquetes de baterías con los cargadores DEWALT.

- NO salpique ni sumerja en agua ni en otros líquidos.

- No guarde ni utilice la radio y el paquete de baterías en lugares en los que la temperatura pueda alcanzar o superar los 40 °C (104 °F) (como por ejemplo, en los cobertizos de exterior o en las instalaciones metálicas en verano).

- No incinere la batería aunque tenga daños importantes o esté completamente desgastada. La batería puede explotar en un fuego. Se generan gases y materiales tóxicos cuando se queman baterías de iones de litio.

- Si el contenido de la batería entra en contacto con la piel, lávese inmediatamente con jabón suave y agua. Si el líquido de la batería entra en contacto con los ojos, enjuague con agua los ojos abiertos durante 15 minutos o hasta que cese la irritación. Si se necesita atención médica, el electrolito de la batería está compuesto de una mezcla de carbonatos orgánicos líquidos y sales de litio.

- El contenido de las pilas de la batería abiertas puede causar irritación respiratoria. Proporcione aire fresco. Si los síntomas persisten, obtenga atención médica.

ADVERTENCIA: Riesgo de quemadura. El líquido de la bacena puede ser inflamable si se expone a chispas o llamas.

ADVERTENCIA: No intente nunca abrir el paquete de las yas por ningún motivo. Si la carcasa del paquete

de baterías está rota o dañada, no lo introduzca en el cargador. No golpe, tire ni dañe el paquete de baterías. No utilice un paquete de baterías o cargador que haya recibido un gran golpe, se haya caído o se haya dañado de algún modo (por ejemplo, perforado con un clavo, golpeado con un martillo o pisado). Podrá conllevar electrocuciones o choques eléctricos. Los paquetes de baterías dañadas deberán llevarse al centro de servicio para su reciclado.

ADVERTENCIA: Peligro de incendio. No almacene ni transporte paquetes de baterías de modo que algún objeto metálico entre en contacto con los terminales expuestos de la batería. Por ejemplo, no coloque el paquete de baterías en delantales, bolsillos, cajas de herramientas, cajones, etc. donde haya clavos, tornillos, llaves, etc. sueltos.

ATENCIÓN: Cuando no la utilice, coloque la herramienta de forma lateral en una superficie estable que no presente ningún peligro de caídas u obstáculos. Algunas herramientas con grandes paquetes de baterías permanecerán de pie sobre el paquete de baterías, pero podrán volcarse con facilidad.

Transporte

ADVERTENCIA: Peligro de incendio. El transporte de baterías podría ser causa de incendios si los terminales de la batería entran accidentalmente en contacto con materiales conductores. Cuando transporte baterías, compruebe que los terminales de las mismas estén protegidos y bien aislados de los materiales que pudieran entrar en contacto con ellos y causar un cortocircuito.

NOTA: Las baterías de iones de litio no pueden guardarse en equipaje facturado.

Las baterías de DEWALT cumplen todas las normas de transporte aplicables según lo dispuesto en los estándares industriales y legales, entre ellas, las Recomendaciones relativas al transporte de mercancías peligrosas de la ONU; los Reglamentos de Mercancías Peligrosas de la Asociación Internacional de Transporte Aéreo (IATA), el Código Marítimo Internacional de Mercancías Peligrosas (IMDG) y el Acuerdo Europeo sobre Transporte Internacional de Mercancías Peligrosas por Carretera (ADR). Las celdas y las baterías de iones de litio han sido comprobadas de acuerdo a lo establecido en la sección 38,3 del Manual de pruebas y criterios de las Recomendaciones relativas al transporte de mercancías peligrosas de la ONU.

En la mayor parte de los casos, la expedición de paquetes de baterías DEWALT está exenta de la clasificación de material peligroso de Clase 9 totalmente regulado. En general, solo las expediciones que contienen baterías de iones de litio con una potencia energética superior a 100 vatios-hora (Wh) deben ser expedidos como Clase 9 totalmente regulada. Todas las baterías de iones de litio tienen la potencia de vatios-hora marcadas en el paquete. Además, debido a la complejidad de las reglamentaciones, DEWALT no recomienda el transporte aéreo de paquetes de baterías de iones de litio solas, independientemente de la potencia en vatios-horas que tengan.

EsPañOl

La expedición de herramientas con baterías (combo kits) puede hacerse por transporte aéreo excepto que la potencia en vatioshora del paquete de baterías sea superior a 100 Wh.

Independientemente de si el transporte se considera exento o completamente regulado, el expedidor será responsable de consultar las normas recientes sobre los requisitos de embalaje, etiquetado o marcado y documentación.

La información expuesta en esta sección del manual se proporciona de buena fe y se considera exacta en el momento de creación del documento. No obstante, no se ofrece ninguna garantía, ni implícita ni explícita. Es responsabilidad del comprador comprobar que todas sus actividades se ajusten a las normas de aplicación.

Recomendaciones para el almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco y seco, que no esté expuesto directamente a la luz del sol ni a un exceso de frío o calor. Para un rendimiento y vida útil óptimos de la batería, guarde las baterías a temperatura ambiente cuando no esté usándolas.
2. Si va a realizar un almacenamiento duradero, se aconseja que guarde un paquete de pilas completamente cargado en un lugar frío y seco para obtener los máximos resultados del cargador.

nOta: Los paquetes de pilas no deberán guardarse completamente descargados. El paquete de pilas deberá recargarse antes de utilizarse.

Etiquetas del cargador y la batería

Además de los pictogramas utilizados en el presente manual, las etiquetas del cargador y del paquete de pilas muestran los siguientes pictogramas:

Antes de usarse, leer el manual de instrucciones.

Consultar los Datos técnicos para informarse del tiempo de carga.

Cargando batería.

Batería cargada.

Batería defectuosa.

No realizar pruebas con objetos conductores.

No cargar baterías deterioradas.

No exponer al agua.

Cambiar inmediatamente los cables defectuosos.

Cargar sólo entre 4 °C y 40 °C.

Sólo para uso en interior.

Desechar las baterías con el debido respeto al medio ambiente.

Cargue los paquetes de baterías DEWALT únicamente con los cargadores DEWALT indicados. Cargar los paquetes de baterías con baterías distintas a las indicadas por DEWALT en un cargador DEWALT, puede hacer que las baterías exploten o causar otras situaciones peligrosas.

No queme el paquete de baterías.

Tipo de batería

El DCR020 y el DCR021 funcionan con una batería de 10.8, 12 o 18 voltios.

Estos paquetes de baterías pueden usarse: DCB122, DCB124, DCB125, DCB127, DCB142, DCB143, DCB144, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189. Consulte los Datos técnicos para más información.

Contenido del embalaje

El embalaje contiene:

1 Radio

1 Paquete de baterías de ión-litio (modelos C1, D1, L1, M1, P1, S1, T1, X1, Y1)

2 Paquetes de baterías de ión-litio (modelos C2, D2, M2, P2, S2, T2, X2, Y2)

3 Paquetes de baterías de ión-litio (modelos C3, D3, M3, P3, S3, T3, X3, Y3)

1 Manual de instrucciones

nOta: Los paquetes de baterías, los cargadores y las cajas de herramientas no están incluidos en los modelos N. Los paquetes de baterías y los cargadores no están incluidos en los modelos NT. Los modelos B incluyen paquetes de baterías con Bluetooth®

nOta: La marca Bluetooth® y los logos son marcas registradas propiedad de Bluetooth®, SIG, Inc. y cualquier uso de dichas marcas por parte de DEWALT se realiza bajo licencia. Otras marcas registradas y nombres registrados lo son de sus respectivos dueños.

• Compruebe si la radio, piezas o accesorios han sufrido algún desperfecto durante el transporte.
• Tómese el tiempo necesario para leer detenidamente y comprender este manual antes de utilizar la herramienta.

Marcas sobre la herramienta

En la herramienta se muestran los siguientes pictogramas:

Antes de usarse, lea el manual de instrucciones.

Posición del código de fecha (Fig. B)

El código de fecha de fabricación 18 está compuesto por los 4 dígitos del año, seguidos por los 2 dígitos de la semana, más los 2 dígitos del código de la fábrica.

Descripción (Fig. A–D)

ADVERTENCIA: Jamás altere la herramienta eléctrica m. ringuna de sus piezas. Podrían producirse lesiones personales o daños.

1 Botón de alimentación
2 Dial de volumen
3 Botones de flecha
4 Botón de modo
5 Botón de menú
6 Antena
7 Botón Entrar/mostrar
8 Display LCD
9 Paquete de baterías
10 Botón de nivel de combustible
11 Receptáculo de baterías
12 Puerto auxiliar
13 Tornillo de la puerta de la batería
14 Batería de célula de moneda
15 Entrada de la batería de célula de moneda
16 USB port (DCR020 solamente)

MONTAJE Y AJUSTES

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconecte la batería antes de realizar ajuste alguno o de quitar o instalar acoplamientos o accesorios. La puesta en marcha accidental puede causar lesiones.

ADVERTENCIA: Utilice solamente baterías y cargadores DEWALT.

Introducir y retirar la batería de la radio

(Fig. D)

nOta: Para obtener mejores resultados, compruebe que el paquete de baterías 9 está completamente cargado.

Instalar la batería en la radio

1. Alinee la batería 9 en las guías internas del compartimento de la batería 11.

2. Introdúzcalo en el mango hasta que el paquete de baterías se haya ubicado firmemente en la herramienta y compruebe que no se libera.

Extraer la batería de la radio

1. Pulse el botón de liberación 17 y tire con firmeza de la batería para extraerla del compartimento de la batería.
2. Introduzca el paquete de baterías en el cargador tal y como se indica en la sección del cargador del presente manual.

Paquetes de baterías con indicador de carga (Fig. D)

Algunos paquetes de baterías de DEWALT incluyen un indicador de carga que consiste en tres luces LED que indican el nivel de carga restante en el paquete de baterías.

Para activar el indicador de carga, pulse y mantenga pulsado el botón del indicador de carga 10. Un grupo de tres luces LED verdes se iluminará, indicando el nivel que queda de carga. Cuando el nivel de carga de la pila esté por debajo del límite necesario para su uso, el indicador de carga no se iluminará y deberá recargar la pila.

nOta: El indicador de carga tan sólo constituye una indicación de la carga que queda en el paquete de pilas. No indica ninguna funcionalidad de la herramienta y podrá registrar variaciones en función de los componentes del producto, de la temperatura y de la aplicación del usuario final.

Instalación de la Batería de Célula de Moneda (Fig. B)

PELIGRO: NO INGERIR LA PILA; PELIGRO DE QUEMADURAS QUÍMICAS. Este producto contiene una pila de botón / moneda. Si traga la pila de moneda/botón, pueden producirse graves quemaduras internas en tan solo 2 horas, que pueden causar la muerte.

ERTENCIA: MANTENGA LAS PILAS NUEVAS Y AGOTADAS ALEJADAS DEL ALCANCE DE LOS NIÑOS.

Si el compartimento de la pila no se cierra bien, deje de usar el producto y manténgalo alejado de los niños. Si piensa que ha ingerido una pila o la ha colocado en el interior del cuerpo, consulte un médico.

RTENCIA: AL SUSTITUIR LA PILA, HÁGALO UNA DEL MISMO TIPO O EQUIVALENTE

CR2032. Respete la correcta polaridad (+ y −) cuando reemplace las pilas. No almacene ni transporte pilas en modo que objetos metálicos entren en contacto con los terminales expuestos de la pila.

ERTENCIA: SUSTITUYA CORRECTAMENTE LA DE BOTÓN. Existe el riesgo de explosión.

• Al sustituir la pila, hágalo con una del mismo tipo o equivalente CR2032. No use ninguna otra pila de botón ni otras formas de alimentación.
• No intente recargar la pila de botón ni la cortocircuite. La pila de botón puede tener fugas, explotar, incendiarse y causar lesiones personales.

ESPAÑOL

• No sobrecaliente la pila de botón ni la arroje al fuego. La pila de botón puede tener fugas, explotar, incendiarse y causar lesiones personales.
• No dañe la pila del botón ni la desmonte. La pila de botón puede tener fugas, explotar, incendiarse y causar lesiones personales.
• No deje que las pilas de botón dañadas entren en contacto con el agua. La fuga de litio puede mezclarse con agua y generar hidrógeno, y con ello, causar un incendio, una explosión o lesiones personales.
• No deseche la pila de botón junto con los residuos domésticos normales. Contacte con su departamento local de eliminación de residuos para deshacerse del dispositivo/pilas de acuerdo con las leyes y normas locales aplicables.
• Retire y deseche correctamente la pila de botón cuando esté agotada. La pilas de botón agotadas pueden tener fugas y dañar el producto o causar lesiones personales.

ADVERTENCIA: Cuando sustituya la batería, utilice otra misma marca y tipo. Respete la correcta polaridad (+ y -) cuando reemplace las baterías. No almacene ni transporte baterías en modo que objetos metálicos entren en contacto con los terminales expuestos de la batería.

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajuste alguno o de poner o quitar acoplamientos o accesorios.

La radio contiene una función de memoria para almacenar la hora. Cuando la radio está apagada (OFF), la capacidad de memoria está alimentada por una batería de célula de moneda incorporada en la radio.

1. Apague la radio y desconéctela de la fuente de alimentación.
2. Desatornille el tornillo 13 de la puerta de la pila 15.
3. Apriete el pasador de la puerta de la pila y tire para abrirla.
4. Coloque la pila de botón 14 como se indica en el diagrama que aparece dentro de la parte donde se pone la pila de botón.
5. Vuelva a poner la puerta de la pila, introduzca el tornillo y apriételo.

NOTA: Para restablecer el visor LCD y el reloj, extraiga la pila de botón y vuelva a colocarla. Siga este procedimiento si la pantalla parece bloquearse.

FUNCIONAMIENTO

Instrucciones de uso

ADVERTENCIA: Respete siempre las instrucciones de seguridad y las normas aplicables. ADVERTENCIA: No colocar la radio en lugares donde esté a goteos o salpicaduras.

Funcionamiento con CA

Desembale el cable de alimentación y enchúfelo en una toma de corriente de pared de C. A. de 230 V.

Funcionamiento de la Radio (Fig. A)

Ajuste de potencia/volumen

1. Para encender la radio, pulsar el botón de potencia 1.
   NOTA: La primera vez que se usa la radio, esta entra al modo DAB y busca automáticamente las emisoras. Establece la hora y empieza a ejecutar la primera emisora que encuentra. Si no hay señales de hora disponibles, consulte Programar el reloj para colocar manualmente la hora.
2. Gire el dial 2 en sentido horario para subir el volumen. Para bajar el volumen, gírelo en sentido antihorario.

Selección De Modo

Para elegir una de las funciones de modo (DAB, FM, o AUX), pulse el botón de modo 4 hasta encontrar la función deseada. Por ejemplo, si la radio está en DAB, indicado arriba a la izquierda del display LCD 8, pulse dos veces el botón de modo para cambiar a AUX.

Modo DAB - Sintonización

Cuando se enciende la unidad en modo DAB/DAB+, la radio explora automáticamente para encontrar las emisoras de transmisión del área local.

Use los botones de flecha derecha o izquierda 3 para desplazarse por las emisoras.

NOTA: Cuando se cambia de ubicación o si la recepción no es buena después de la exploración inicial (posible si la antena no estaba levantada), puede suponer una lista de emisoras disponibles vacía o incompleta. Si ejecuta manualmente una exploración automática (auto scan), encontrará todas las emisoras disponibles.

Para realizar una Exploración Automática:

1. Pulse el botón de menú 5, desplácese por las opciones pulsando el botón de flecha derecho 3 hasta llegar a Exploración automática y seleccione esta opción pulsando el botón Entrar/Mostrar 7.

Una vez que haya finalizado la exploración automática, la radio ejecutará la primera emisora que encuentre.

Modo DAB – Eliminar Emisoras

Algunas emisoras recibidas por su radio que ya no están disponibles pueden presentar un ? detrás del nombre.

Para eliminar estas emisoras de la lista, use la función Eliminar:

1. Pulse el menú 5 y desplácese hacia la derecha a la opción Eliminar.

2. Pulse Entrar/Mostrar 7 para seleccionar.

Modo DAB – Compresión de Rango Dinámico (DRC)

Esta función reduce la diferencia entre el sonido más alto o bajo que se está transmitiendo. En efecto, este modo hace los sonidos bajos comparativamente más altos y los altos, comparativamente más bajos.

Están disponibles las siguientes opciones:

0 la emisión DRC será ignorada

1/2 configuraciones DRC a la mitad del nivel transmitido

1 usa el nivel DRC transmitido

2 dobla el nivel DRC transmitido

NOTA: El nivel DRC solo funciona si está activado por el organismo de radiodifusión.

Modo FM – Sintonización

Para sintonizar: Pulse la flecha derecha para mover el sintonizador hacia arriba de la banda de frecuencia, pulse la flecha izquierda para mover el sintonizador hacia abajo de la banda de frecuencia.

Para buscar: Pulse y tenga pulsado el botón de la flecha derecha 3 una vez y suéltelo. La frecuencia del sintonizador aumentará para buscar la primera emisora de radio con claridad aceptable y se detendrá en esa emisora. Se puede pulsar el botón de flecha derecho para seguir buscando una emisora de radio con frecuencia más elevada. Se puede pulsar el botón de flecha izquierdo para buscar emisoras de radio con frecuencias más bajas. La función de búsqueda está disponible en modo FM.

Programación del Reloj

La hora y la fecha pueden actualizarse manualmente o sincronizarse automáticamente con las señales de la hora nacional emitidas en modo DAB (si están disponibles).

Para Sincronizar el Reloj Automáticamente: (SOLO Modo DAB)

NOTA: La primera vez que se usa la radio, esta entra al modo DAB y busca automáticamente las emisoras.

1. Pulsar el botón de menú 5.
2. Use los botones de flecha 3 para ir a Ajuste de reloj y pulse el botón Entrar/Mostrar 7.
3. Desplácese a Sincronizar hora ahora pulse el botón Entrar/Mostrar para seleccionar. Esto sincroniza automáticamente el reloj con la señal horaria nacional.

Para Sincronizar el Reloj Manualmente: (Modos FM y DAB)

1. Pulse el botón de menú 5.
2. Use los botones de flecha 3 para desplazarse a Ajustar reloj en el display LCD y pulse el botón Entrar/Mostrar 7.
3. Desplácese a Fecha y hora y pulse el botón Entrar/Mostrar 7.
4. Configure la fecha y la hora usando los botones de fecha derecho e izquierdo 3.
5. Una vez que está configurada la hora deseada, pulse el botón Entrar/Mostrar 7 para guardar.

Otras opciones del menú Ajuste de reloj:

- Formato de hora: Seleccionar un formato de visualización de hora de 12 o 24 horas

- Formato de fecha: Seleccionar el formato de visualización de hora, MM/DD/AAAA, AAAA/MM/DD o DD/MM/AAAA.

Notas importantes de la Radio (Fig. C)

1. La radio puede funcionar durante hasta 14 horas con una batería de 4,0 amperios/hora totalmente recargada. Si se usan baterías de menor voltaje o capacidad, se reduce el tiempo de transmisión.
2. La recepción variará dependiendo en la ubicación y fuerza de la señal de radio.
3. Algunos generadores pueden hacer ruido de fondo.
4. Para usar el puerto auxiliar 12, enchufe el conector de salida de un reproductor de CD o iPod®/MP3 en el puerto. El sonido de la fuente de sonido externa se reproducirá por los altavoces de la radio.
5. El puerto de salida USB con energía(P) es un puerto de conexión que suministra energía a dispositivos de bajo consumo tales como teléfonos móviles, reproductores de CD y MP3. Tenga en cuenta que la radio no cargará a través del puerto USB cuando esté alimentada con batería. (DCR020 solamente)

* iPod es una marca registrada de Apple, Inc.

MANTENIMIENTO

Su radio/cargador DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. Que siga funcionando satisfactoriamente depende de su buen cuidado.

Notas para la reparación

Este producto no puede ser reparado por el usuario. No existen partes que el usuario pueda reparar dentro de la radio. Las reparaciones deberán ser efectuadas en un centro de asistencia técnica autorizado, para evitar daños a los componentes internos sensibles a la estática.

Limpieza

ADVERTENCIA: Descarga eléctrica y peligro mecánico. Líquenecte el aparato eléctrico de la fuente de alimentación antes de limpiarlo.

ADVERTENCIA: Para garantizar un funcionamiento sigeo y eficiente, mantenga siempre limpios el aparato eléctrico y las ranuras de ventilación.

ADVERTENCIA: Nunca utilice disolventes ni otros productos químicos agresivos para limpiar las piezas no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales utilizados en tales piezas. Use un paño humedecido solo con agua y jabón suave. Nunca permita que entre ningún líquido en la herramienta ni sumerja ninguna parte de la misma en ningún líquido.

Las ranuras de ventilación pueden limpiarse con un cepillo no metálico suave y seco y/o una aspiradora adecuada. No use agua ni otros líquidos limpiadores. Use protección ocular y una mascarilla antipolvo aprobadas.

Accesorios opcionales

ADVERTENCIA: Puesto que los accesorios que no son suministrados por DEWALT no han sido sometidos a pruebas con este producto, su uso con esta radio podría ser peligroso. Para disminuir el riesgo de lesiones, con este producto se deben usar exclusivamente accesorios recomendados por DEWALT.

Proteger el medio ambiente

Recogida selectiva. Los productos y las baterías marcadas con este símbolo no deben desecharse junto con los residuos domésticos normales.

Los productos y las baterías contienen materiales que pueden ser recuperados y reciclados, reduciendo la demanda de materias primas. Recicle los productos eléctricos y las baterías de acuerdo con las disposiciones locales. Para más información, vaya a www.2helpU.com.

Batería recargable

Esta batería de larga duración debe recargarse cuando deje de producir la suficiente potencia en trabajos que se realizaban con facilidad anteriormente. Al final de su vida técnica, deséchela con el debido respeto al medio ambiente.

• Cuando la batería se haya agotado completamente, extraigala de la radio.
• Las batería de litio-ión son reciclables. Llévelas a su distribuidor o punto de reciclaje local. Los paquetes de batería recogidos serán reciclados o eliminados adecuadamente.

RADIO

DCR020/DCR021

Félicitations !

Una vez que haya finalizado la exploración automática, la radio ejecutará la primera emisora que encuentre.

Mode DAB – Suppression De Station

g risco de choque eléctrico.

Avisos de segurança gerais relativos a ferramentas eléctricas

Indicadores de carga

Apenas para uso dentro de casa.
