Tuotetyyppi	Bluetooth-työmaaradio
Merkki	DeWalt
Malli	DCR011
Jännite	10,8 / 14,4 / 18 V
Akkutyyppi	Litiumioni
Äänenlähtöteho	2 x 10 W
Paino (ilman akkua)	1,77 kg
USB-portti	Kyllä, 2,1 A laitteiden lataamiseen
Yhteys	Bluetooth
Tärkeimmät toiminnot	Bluetooth-äänentoisto, äänenvoimakkuuden säätö, kappaleen vaihto, USB-portti, automaattinen pariliitos, automaattinen sammutus toimettomuuden jälkeen
Seinäkiinnitys	Mahdollista takana olevien urien avulla
Kahva/puhelinteline	Integroitu kahvaan ja erillinen tarjotin
Huolto ja puhdistus	Puhalla pölyt kuivalla ilmalla, käytä kuivaa liinaa, älä upota
Turvallisuus	Ylikuormituksen ja ylikuumenemisen elektroninen suojaus, automaattinen sammutus, käyttöohjeet
Yhteensopivat akut	DCB125, DCB127, DCB141, DCB142, DCB143, DCB144, DCB145, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548
Yhteensopivat laturit	DCB107, DCB113, DCB115, DCB118, DCB132, DCB119
Latauslämpötila	4 °C - 40 °C
Yleistä	Ammattikäyttö, lauhkea ilmasto, ei sovellu henkilöille, joilla on rajoitettu toimintakyky ilman valvontaa

Usein kysytyt kysymykset - DCR011 DEWALT

Kuinka yhdistää DCR011-kaiutin Bluetooth-puhelimeen?

Aseta kaiutin ja puhelin noin 1 m etäisyydelle toisistaan. Kytke kaiutin päälle virtapainikkeella. Ota Bluetooth käyttöön puhelimessa. Paina kaiuttimen Bluetooth-painiketta (6), merkkivalo vilkkuu nopeasti. Valitse kaiutin puhelimen laiteluettelosta. Kun pariliitos on muodostettu, merkkivalo palaa tasaisesti.

Mitkä akkujännitteet ovat yhteensopivia DCR011:n kanssa?

Radio toimii DeWaltin 10,8 V, 14,4 V tai 18 V akuilla. Katso yhteensopivien akkujen luettelo käyttöohjeesta.

Kuinka ladata radion akku?

Käytä vain yhteensopivaa DeWalt-laturia (luettelo käyttöohjeessa). Kytke laturi pistorasiaan, aseta akku paikalleen, punainen merkkivalo vilkkuu latauksen aikana ja palaa tasaisesti latauksen päätyttyä.

Voinko ladata puhelimeni USB-portin kautta?

Kyllä, USB-portti (7) antaa enintään 2,1 A laitteiden, kuten puhelimen, lataamiseen. Varmista, että kaiutin on päällä.

Kuinka säätää äänenvoimakkuutta tai vaihtaa kappaletta?

Käytä + ja - painikkeita (2) äänenvoimakkuudelle. Kappaleenvaihtopainikkeilla (3) voit siirtyä seuraavaan tai edelliseen kappaleeseen.

Miksi kaiutin sammuu automaattisesti?

Kaiutin sammuu 30 minuutin toimettomuuden jälkeen (ei Bluetooth-yhteyttä tai tauko) säästääkseen akkua. Herättääksesi sen, kytke se uudelleen päälle ja yhdistä laite uudelleen.

Voinko kiinnittää radion seinään?

Kyllä, käytä takana olevia kiinnitysuria mallina. Kierrä ruuvit (pään halkaisija 5-7 mm, pituus 25,4 mm) puualustaan jättäen 5,5 mm ruuvia ulkonevaksi ja ripusta kaiutin.

Kuinka puhdistaa kaiutin?

Puhalla pöly ilmanvaihtoaukoista kuivalla ilmalla. Puhdista ulkopinta kuivalla liinalla. Älä käytä vettä tai liuottimia äläkä koskaan upota laitetta.

Mikä on Bluetooth-kantama?

Optimaalinen kantama on noin 9 m suorassa näköyhteydessä, mutta jopa 30 m on mahdollista. Esteet tai häiriöt voivat vähentää kantamaa.

Kuinka säilyttää akkua pitkäaikaisesti?

Säilytä akkua täyteen ladattuna viileässä ja kuivassa paikassa suojassa suoralta valolta. Älä säilytä tyhjänä. Lataa se ennen käyttöä.

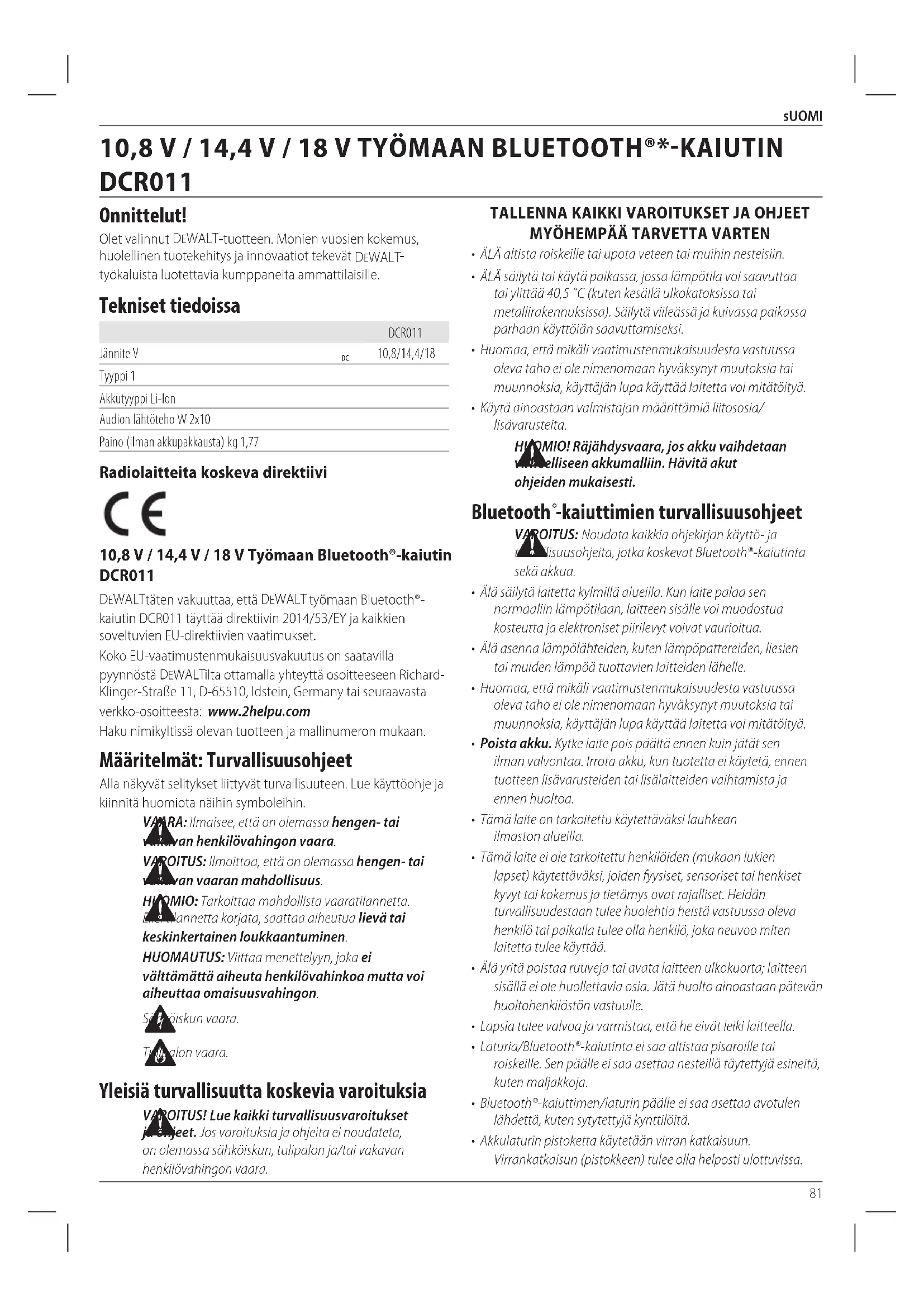

KÄYTTÖOHJE DCR011 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 81

Olet valinnut DEWALT-tuotteen. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		DCR011
Jännite V	_DC	10,8/14,4/18
Tyyppi 1
Akkutyyppi Li-Ion
Audion lähtöteho W 2x10
Paino (ilman akkupakkausta) kg 1,77

Radiolaitteita koskeva direktiivi

10,8 V / 14,4 V / 18 V Työmaan Bluetooth®-kaiutin DCR011

DFWALTtäten vakuuttaa, että DFWALT työmaan Bluetooth®-kaiutin DCR011 täyttää direktiivin 2014/53/EY ja kaikkien soveltuvien EU-direktiivien vaatimukset.

Koko EU-vaatimustenmukaisuusvakuutus on saatavilla pyynnöstä DEWALTilta ottamalla yhteyttä osoitteeseen Richard-Klinger-Straße 11, D-65510, Idstein, Germany tai seuraavasta verkko-osoitteesta: www.2helpu.com

Haku nimikyltissä olevan tuotteen ja mallinumeron mukaan.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VARA: Ilmaisee, että on olemassa hengen- tai vaara van henkilövahingon vaara. VAROITUS: Ilmoittaa, että on olemassa hengen- tai vaara van vaaran mahdollisuus. HIOMIO: Tarkoittaa mahdollista vaaratilannetta. Einkellannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Yleisiä turvallisuutta koskevia varoituksia

VAROITUS! Lue kaikki turvallisuusvaroitukset ja omejeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

TALLENNA KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ TARVETTA VARTEN

• ÄLÄ altista roiskeille tai upota veteen tai muihin nesteisiin.
• ÄLÄ säilytä tai käytä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40,5 °C (kuten kesällä ulkokatoksissa tai metallirakennuksissa). Säilytä viileässä ja kuivassa paikassa parhaan käyttöiän saavuttamiseksi.
• Huomaa, että mikäli vaatimustenmukaisuudesta vastuussa oleva taho ei ole nimenomaan hyväksynyt muutoksia tai muunnoksia, käyttäjän lupa käyttää laitetta voi mitätöityä.
• Käytä ainoastaan valmistajan määrittämiä liitososia/ lisävarusteita.

HUOMIO! Räjähdysvaara, jos akku vaihdetaan vanelliseen akkumalliin. Hävitä akut ohjeiden mukaisesti.

Bluetooth ^® -kaiuttimien turvallisuusohjeet

VAROITUS: Noudata kaikkia ohjekirjan käyttö- ja ta. lllisuusohjeita, jotka koskevat Bluetooth®-kaiutinta sekä akkua.

• Älä säilytä laitetta kylmillä alueilla. Kun laite palaa sen normaalliin lämpötilaan, laitteen sisälle voi muodostua kosteutta ja elektroniset piirilevyt voivat vaurioitua.
• Älä asenna lämpölähteiden, kuten lämpöpattereiden, liesien tai muiden lämpöä tuottavien laitteiden lähelle.
• Huomaa, että mikäli vaatimustenmukaisuudesta vastuussa oleva taho ei ole nimenomaan hyväksynyt muutoksia tai muunnoksia, käyttäjän lupa käyttää laitetta voi mitätöityä.
• Poista akku. Kytke laite pois päältä ennen kuin jätät sen ilman valvontaa. Irrota akku, kun tuotetta ei käytetä, ennen tuotteen lisävarusteiden tai lisälaitteiden vaihtamista ja ennen huoltoa.
• Tämä laite on tarkoitettu käytettäväksi lauhkean ilmaston alueilla.
• Tämä laite ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja tietämys ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö tai paikalla tulee olla henkilö, joka neuvoo miten laitetta tulee käyttää.
• Älä yritä poistaa ruuveja tai avata laitteen ulkokuorta; laitteen sisällä ei ole huollettavia osia. Jätä huolto ainoastaan pätevän huoltohenkilöstön vastuulle.
• Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella.
• Laturia/Bluetooth®-kaiutinta ei saa altistaa pisaroille tai roiskeille. Sen päälle ei saa asettaa nesteillä täytettyjä esineitä, kuten maljakkoja.
• Bluetooth®-kaiuttimen/laturin päälle ei saa asettaa avotulen lähdettä, kuten sytytettyjä kynttilöitä.
• Akkulaturin pistoketta käytetään virran katkaisuun. Virrankatkaisun (pistokkeen) tulee olla helposti ulottuvissa.

Akkua Laturit/Latausajat (minuutteina)
Kat. # V	Paino			DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
	DC	Ah	kg
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90 X
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X
DCB548 18/54 12,0/4,0 1,46 540 300 180 180 120 X
DCB181	18	1,5	0,35	70	35	22	22	22	45
DCB182	18 4,0	0,61	185 100 60 60 60 120
DCB183/B	18	2,0	0,40	90	50	30	30	30	60
DCB184/B	18 5,0	0,62	240 120 75 75 75 150
DCB185	18	1,3	0,35	60	30	22	22	22	X
DCB187	18 3,0	0,54	140 70	45 45 45 90
DCB189	18 4,0	0,54	185 100 60 60 60 120
DCB141	14,4	1,5	0,30	70	35	22	X	22	45
DCB142	14,4	4,0	0,54	185	100	60	X	60	120
DCB143	14,4	2,0	0,30	90	50	30	X	30	60
DCB144	14,4	5,0	0,52	240	120	75	X	75	150
DCB145	14,4	1,3	0,30	60	30	22	X	22	40
DCB125	10,8	1,3	0,20	60	30	22	X	22	40
DCB127	10,8	2,0	0,20	90	50	30	X	30	60

• Korvia ei saa asettaa liian lähelle kaiutinta kuulovammojen välttämiseksi.
• Kaiutin tulee asettaa vain turvalliseen ja varmaan paikkaan, jossa ei ole putoamisen vaaraa. Putoavat esineet voivat aiheuttaa henkilövahinkoja.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DEWALT-laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335-säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sudan. Se voi aiheuttaa sähköiskun. VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, järivikavirtasuojan laukaisuvirta on enintään 30mA.

HUOMIO: Palovamman vaara. Loukkaantumisriskin tämiseksi lataa vain ladattavia DEWALT-akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallhiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien

DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

• Älä jätä laturia sateeseen tai lumeen.
• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.
• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.
• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.
• Älä käytä laturia, jos johto tai pistoke on vahingoittunut— vaihdata ne välittömästi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAANyritä yhdistää kahta laturia yhteen.
• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 11 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 12.

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

Laturin merkkivalot

lataus käynnissä ladattu täyteen kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos laturin merkkivalo ei syty, akku on viallinen.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku.

Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi.

DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-lon -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoïta laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat relät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi A-istorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai

puhdistusaineita. Älä päästä mitään nestettä laturin sisään. Älä upota mitään laturin osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.
  • Lataa akkuyksiköt vain DEWALT-latureilla.
• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
• Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 °C (kuten kesällä ulkokatoksissa tai metallirakennuksissa).
• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoïta, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.
• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä dessaan kipinälle tai liekille.

VAROITUS: Älä koskaan yritä avata akkuyksikköä rään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millöän tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kärna akkuja niin, että metalliesineet pääsevät

kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HIOMIO: Kun työkalua ei ole käytössä, laita se svaleen vakaalle alustalle, jossa se ei aiheuta

kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi jokutua tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DFWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DFWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT™-akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DEWALT 18 V -tuotteessa, se toimii 18 V akkuna. Kun FLEXVOLT™-akku on 54 V tai 108 V (kaksi 54 V akkua) tuotteessa, se toimii 54 V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua verrattuna yhteen suuremman Wh-arvon omaavaan akkuun.

Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa

3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa.

Käytön Wh-arvo voi

Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

ilmoittaa 108 Wh (koskee yhtä paristoa).

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liiallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.

2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

hUOMaa: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

LI-ION

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Teknisissä tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4–40 °C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla. Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

Akun Tyyppi

DCR011 toimii 10,8, 14,4, vai 18 voltin akulla.

Näitä akkuja voidaan käyttää: DCB125, DCB127, DCB141,

DCB189, DCB546, DCB547, DCB548. Katso lisätietoja kohdasta

Tekniset tiedot.

Pakkauksen Sisältö

Pakkauksen sisältö:

1 Työmaan Bluetooth®-kaiutin

1 Käyttöohje

• Tarkista, onko laitteessa, osissa tai tarvikkeissa kuljetusvaurioita.

- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Kaiuttimen merkinnät

Seuraavat kuvakkeet näkyvät kaiuttimessa:

Lue käyttöohjeet ennen käyttämistä.

Päivämääräkoodin Sijainti (Kuva B)

Päivämääräkoodi 10 on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2018 XX XX

Valmistusvuosi

Kuvaus (Kuva A)

VAROITUS: Älä koskaan muokkaa yksikköä tai tain sen osaa. Muutoin voi aiheutua omaisuustai henkilövahinkoja.

1 Virtapainike

2 Äänenvoimakkuuspainikkeet +/-

3 Kappaleen vaihtopainikkeet

4 Bluetooth®-tilan merkkivalo

5 Käynnistys-/keskeytyspainike

8 Kahva ja matkapuhelinteline

9 Matkapuhelinalusta

10 Päivämääräkoodi

Käyttötarkoitus

Tämä DEWALTBluetooth®-kaiutin on tarkoitettu toistamaan/suoratoistamaan audiota matkapuhelimesta tai muusta audiolaitteesta langattoman Bluetooth®-yhteyden avulla.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

ÄLÄ anna lasten koskea laitteeseen. Kokemattomat henkilöt saavat käyttää tätä tuotetta vain silloin, kun heitä valvotaan.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

USB-portti (Kuva A)

USB-lähtöportti 7 on matalatehoisten laitteiden liitäntäportti (esim. matkapuhelmet, CD- ja MP3-soittimet). Se syöttää jopa 2,1 ampeerin virtaa.

Kun kaiutin toimii paristoilla, USB-lähtöportti lataa laitetta, kun käyttäjä painaa virtapainiketta kaiuttimen kytkemiseksi päälle.

hUOMaa: Audiolaite tulee yhdistää kaiuttimeen Bluetooth®-yhteydellä kaiutintoiminnon käyttämiseksi. USB-portti on ainoastaan virransyöttöportti audiolaitteen lataamiseksi.

Kahva/matkapuhelinteline (Kuva C)

Kaiutinta tulee kuljettaa kahvasta 8. Kahvassa on teline, jossa voidaan pitää matkapuhelinta käytön aikana.

VAROITUS: Matkapuhelinta ei voida kiinnittää telneeseen ja se voi pudota, jos kaiutinta siirretään tai kuljetetaan. Poista matkapuhelin telineestä ennen kaiuttimen siirtämistä tai kuljettamista.

Matkapuhelinalusta (Kuva A)

Kaiuttimessa on matkapuhelinalusta 9, jossa voidaan pitää matkapuhelinta käytön aikana.

VAPOITUS: Matkapuhelinta ei voida kiinnittää alustaan ja se voi pudota, jos kaiutinta siirretään tai kuljetetaan. Poista matkapuhelin alustasta ennen kaiuttimen kuljettamista.

Kaiuttimen asentaminen (Kuva D)

Tämä kaiutin on tarkoitettu asennettavaksi tai käytettäväksi pystyasennossa pöydän tai työtason päällä. Jos kaiutin asennetaan, käytä kaiuttimen alaosassa olevia asennusreikiä 14 mallina kiinnittäessä ruuveja puumateriaaliin tai seinään. Asenna kaiutin hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 5-7 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista kaiuttimen takana olevat reiät ruuveihin ja kiinnitä ne reikiin. Kaiutin voidaan asentaa vaaka- tai pyslysuunnassa jompaan kumpaan suuntaan.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Vakavan henkilövahingon vaaran vakantämiseksi katkaise laitteesta virta ja irrota akku ennen puhdistusta, säätämistä tai varusteiden irrottamista tai asentamista.

Akun asentaminen ja poistaminen Bluetooth®-kaiuttimesta (Kuva B)

hUOMaa: Varmista, että akku 11 on täysin ladattu.

Akun asentaminen kaiuttimeen

1. Kohdista akku 11 kaiuttimen akkuportin sisällä oleviin kiskoihin 13.
2. Liu'uta se, kunnes akku on hyvin paikoillaan ja varmista, että lukitus napsahtaa paikoilleen. Varmista, ettei se irtoa.

1. Paina akun vapautuspainiketta 12 ja vedä akku ulos akkuportista.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa kuvataan.

Tasomittarilla varustetut akut (Kuva B)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

hUOMaa: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

KÄYTTÄMINEN

Käyttöohjeet

V! OITUS: Noudata aina turvaohjeita ja määräyksiä.

VAKOITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise laitteesta virta ja irrota akku ennen puhdistusta, säätämistä tai varusteiden irrottamista tai asentamista.

Painikkeiden toiminnot (Kuva A)

Virtapainike

Kytke kaiutin päälle tai pois päältä painamalla virtapainiketta 1.

Käynnistys-/keskeytyspainike

Paina käynnistys-/keskeytyspainiketta 5 audiolaitteesta valitun kappaleen toistamiseksi. Voit keskeyttää toiston painamalla uudelleen käynnistys-/keskeytyspainiketta.

Äänenvoimakkuuden säätöpainikkeet

Äänenvoimakkuuspainikkeilla 2 lisätään tai lasketaan kaiuttimen äänenvoimakkuutta.

Kappaleen vaihtopainikkeet

Oikealla ja vasemmalla kappaleen vaihtopainikkeella 3 voidaan siirtyä audiolaitteen seuraavaan tai edelliseen kappaleeseen.

hUOMaa: Kappaleen vaihtopainikkeet toimivat ainoastaan silloin, kun laite on yhdistetty Bluetooth®-yhteydellä.

Audion toistaminen

Audiota voidaan toistaa kaiuttimella yhdistämällä se Bluetooth®-yhteyden avulla yhteensopivaan Bluetooth®-audiolaitteeseen.

Kaiuttimen yhdistäminen Bluetooth®-audiolaitteeseen (Kuva A)

1. Aseta kaiutin ja Bluetooth®-audiolaite yhden metrin (3 jalan) päähän toisistaan.
2. Kytke kaiutin päälle painamalla virtapainiketta 1.
3. Varmista, että Bluetooth®-yhteys on otettu käyttöön Bluetooth®-audiolaitteessa. (Katso laitteen ohjekirjasta tarkat ohjeet laitteen parittamiseen).
4. Paina Bluetooth®-painiketta 6 kaiuttimessa. Bluetooth®-tilan merkkivalo 4 vilkkuu tällöin hitaasti. Tämän aikana kaiutin pyrkii löytämään aikaisemmin yhdistetyn laitteen. Jos laite löytyy, Bluetooth®-tilan merkkivalo palaa vakiona vilkkumisen sijaan.
5. Jos haluat parittaa toisen laitteen, Bluetooth®-tilan merkkivalo vilkkuu nopeasti. Kun kaiutin vilkkuu nopeasti, se on uuden laitteen paritustilassa.
6. Vahvista laitteen paritus.

HUOMAA: Jos paritusta ei vahvisteta 5 minuutin kuluessa, tilan merkkivalo lakkaa vilkkumasta ja se vilkkuu jälleen puolen sekunnin välein.

1. Kun yhteys on luotu, Bluetooth®-tilan merkkivalo palaa vakiona. Voit nyt toistaa audiota laitteestasi kaiutinta käyttäen.

Bluetooth®-tilan merkkivalo
Vilkkumistapa Tila/toiminto
Vakiona vilkkuminen (puolen sekunnin välein)	Kaiutinta ei ole paritettu tai se on yhdistämistilassa.
Nopea vilkkuminen Kaiutin on paritustilassa ja sitä voidaan käyttää laitteella.
Pysyvä valo Kaiutin on yhdistetty laitteeseen.
Ei valoa Kaiuttimen aikarajoitus on aktivoitunut ja/tai se on pois päältä.

Aikaisemmin paritetun Bluetooth®-audiolaitteen yhdistäminen

Jos Bluetooth®-laite on paritettu kaiuttimeen aikaisemmin, se luo yhteyden automaattisesti, kun kaiutin kytketään päälle. Kaiutin siirtyy yhdistystilaan 4 sekunnin kuluttua. Bluetooth®-tilan merkkivalo 4 vilkkuu tällöin. Kun aikaisemmin paritettu Bluetooth®-laite tunnistetaan ja yhteys on luotu, Bluetooth®-tilan merkkivalon vilkkuminen lakkaa ja siihen syttyy vakiovalo. Jos yhteyttä ei ole luotu ja audion toistaminen ei onnistu, noudata ohjeita Kaiuttimen paritus Bluetooth®-audiolaitteeseen.

HUOMAA: Bluetooth®-audiolaitteen Bluetooth®-yhteyden on oltava käytössä automaattista paritusta varten.

Aikakatkaisu (Kuva A)

Akkuvirran säästämiseksi kaiutin kytkeytyy automaattisesti pois päältä, jos sitä ei käytetä puoleen tuntiin. Käyttämätön jakso voi johtua puolen tunnin kestävästä puutteellisesta parituksesta tai Bluetooth®-yhteyden häiriöstä. Jos kaiutin kytkeytyy pois päältä käyttämättömän jakson vuoksi mistä tahansa syystä, katso ohjeet Aikaisemmin paritetun Bluetooth®-laitteen yhdistäminen.

HUOMAA: Optimaalinen Bluetooth®-suoratoistoväli on noin 9 m (30 jalkaa) (suora näkyvyys) kaiuttimeen, mutta jopa 30 m:n (100 jalan) etäisyydet ovat mahdollisia. Fyysiset esteet, muut langattomat laitteet tai sähkömagneettiset laitteet voivat vaikuttaa yhteyden laatuun.

Jos Bluetooth®-yhteys menetetään, koska optimaalinen välimatka ylitetään tietyn ajan aikana, yhteydessä on esteitä tai muita haittoja, laitteen uudelleen yhdistäminen kaiuttimeen voi olla tarpeen.

Saapuva puhelu

Jos kaiuttimeen liitettyyn puhelimeen saapuu puhelu, Bluetooth®-yhteys keskeytyy.

HUOLTO

Tämä DEWALTlaite on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran valantämiseksi katkaise laitteesta virta ja irrota akku ennen puhdistusta, säätämistä tai varusteiden irrottamista tai asentamista.

Laturia tai akkua ei voida huoltaa.

Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ikäma, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin äädä lippintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä kuivaa liinaa. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Muita kuin DEWAL Tin lisävarusteita a testattu tämän tuotteen kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWAL Tin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Saat lisätietoja sopivista lisävarusteista jälleenmyyjältäsi.

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja/paristoja ei saa hävittää normaalin kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä

sUOMI

sähkölaitteet ja akut paikallisten määräyksien mukaisesti.

Lisätietoa on saatavilla osoitteessa www.2helpU.com.

Ladattava akku

Pitkään kestävät akut täytyy ladata uudelleen, kun ne eivät enää tuota riittävää tehoa töissä, jotka voitiin aikaisemmin tehdä helposti. Teknisen käyttöiän päätyttyä se tulee hävittää ympäristöystävällisesti:

• Anna akun tyhjentyä kokonaan ja poista se sitten laitteesta.
• Li-lon-akut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akut kierrätetään tai hävitetään oikein.

*Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc:in rekisteröityjä tavaramerkkejä ja niiden käyttö edellyttää DEWALT-yhtiön lisenssin.
