AC24050 - Compressore Senco - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Compressore
Marca	Senco
Modello	AC24050
Dimensioni (L × P × A)	730 × 410 × 730 mm
Peso	40,5 kg
Alimentazione elettrica	230 V / 50 Hz
Potenza nominale	1,5 kW
Pressione di esercizio max	9 bar
Volume del serbatoio	50 litri
Livello di pressione acustica	72 dB
Portata (aspirata/mandata)	240 / 170 L/min
Intervallo di temperatura di utilizzo	5 a 40 °C
Umidità relativa	5 a 95 %
Funzioni principali	Compressione d'aria per utensili pneumatici (gonfiaggio, sabbiatura, avvitamento, ecc.)
Dispositivi di sicurezza	Valvola di sicurezza (10,5 bar), pressostato (7-10 bar), griglia ventola, interruttore termico ripristinabile
Manutenzione ordinaria	Scarico condensa dopo ogni ciclo, pulizia filtri aria ogni settimana, controllo visivo cavo e dispositivi
Manutenzione straordinaria	Rivolgersi al produttore o rivenditore autorizzato
Pezzi di ricambio	Utilizzare esclusivamente pezzi originali Senco
Garanzia	Secondo le condizioni del produttore (vedere istruzioni)

Domande frequenti - AC24050 Senco

Qual è la pressione massima di questo compressore?

La pressione di esercizio massima è di 9 bar.

Come scaricare la condensa dal serbatoio?

Dopo ogni ciclo di lavoro, inclinare la macchina e aprire la valvola di scarico sul fondo del serbatoio per eliminare l'acqua accumulata.

Cosa fare se il compressore non si avvia?

Verificare che l'interruttore sia su ON, che la spina sia ben inserita e che il termico non sia scattato. In caso di scatto, premere il pulsante di ripristino dopo alcuni minuti di attesa.

Quali tipi di utensili posso usare con questo compressore?

È possibile utilizzare utensili pneumatici come pistole per gonfiaggio, avvitatori, chiodatrici, sabbiatrici, ecc., a condizione che siano conformi alle normative.

Come regolare la pressione di uscita?

Utilizzare il regolatore di pressione situato sull'uscita dell'aria. Ruotarlo per regolare la pressione e verificarla sul manometro di uscita.

Perché il compressore si riavvia frequentemente senza usare utensili?

Ciò può essere dovuto a una perdita d'aria nel circuito (tubo, raccordo o utensile). Verificare la tenuta dell'impianto.

Qual è la manutenzione settimanale consigliata?

Ogni settimana, controllare la pressione dei pneumatici delle ruote (max 2,5 bar) e pulire i due filtri aria (anteriore e posteriore) spolverandoli con aria compressa.

Il compressore è in garanzia?

Sì, la garanzia è fornita dal produttore secondo le condizioni descritte nel manuale. Per qualsiasi reclamo, contattare il rivenditore autorizzato.

Dove posso trovare pezzi di ricambio?

I pezzi di ricambio originali sono disponibili esclusivamente presso il produttore o i rivenditori autorizzati. Utilizzare solo pezzi originali.

Quali precauzioni di sicurezza devo prendere?

Indossare sempre dispositivi di protezione individuale (DPI): guanti, protezioni acustiche e scarpe rinforzate. Non dirigere mai il getto d'aria verso persone o animali. Leggere attentamente il manuale prima dell'uso.

MANUALE UTENTE AC24050 Senco

Instruzione per l'Uso

Traduzione delle Istruzioni Originali

Onyiec Xpnoeic

Residuale risico's. 70

MACHINEGBRUIK 71

Dispositivi Di Sicurezza Applicata 86
Marcatura Di Sicurezza 87
Dispositivi Di Protezione Individuale (Dpi) 87
Rischi Residui 87

USO MACCHINA 87

Destinazione D'uso 87
Limiti D'uso 88
Dispositivi Di Comando 88
Verifiche Prima Dell'accensione 88
Accensione Macchina 88
Spegnimento Macchina 89
Reset Scatto Protezione Termica Ripristinabile 89
Connessioni Elettriche 89
Collegamento Del Tubo Dell'aria (Estensione) E Degli Strumenti 89

ARRESTO D'EMERGENZA 89

Arresto D'emergenza 89

Accensione Dopo Un Arresto Di Emergenza 89

MANUTENZIONE 90

Stato Della "Macchina Spenta" 90
Manutenzione Ordinaria 90
Manutenzione Straordinaria 90
Demolizione 90
Problema - Cause - Risoluzione Dei 90
Problemi 90
Parti Di Ricambio 91

CONFEZIONAMENTO 91

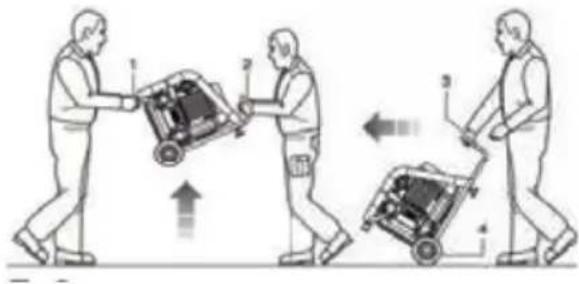

Trasporto E Movimentazione Della Macchina 91
Confezione 91
Apertura Confezione 91
Posizionamento 91
Conservazione 91

DIRITTI RISERVATI 92
DICHiarazione DI CONFORMITA 199
GARANZIA 202

L'IMPORTANZA DEL MANUALE

Prima di usare la macchina, gli operatori autorizzati devono leggere e comprendere quello manuale in tutte le sue parti.

Questo manuale di "istruzioni d'uso e manutenzione" è stato redatto secondo le disposizioni previste della "Direttiva Macchine" 2006/42/CE al fine di assumere una facile e corretta comprenzione dei contenuti gestiti da operatori autorizzati. Pertanto, deve sempre essere collocato, ben custodito e preservato, nei pressi della macchina.

Questo manuale è parte integrante della macchina e delve essere conservato per riferimento futuro fino

smaltimento della stessa. Questo manuale deve essere sempre disponibile per gli operatori incariciati e deve essere collocato ben conservato e preservato nei pressi della macchina.

Il costruttore non più essere ritenuto responsable per anni a persone, animali e cose, causati del mancato rispetto delle norme e delle istruzioni descritte in questo manuale.

Il manuale deve obligatoriamente essere consegnato unitamente alla macchina, in caso quest'ultima venga trasferita a unalto utente.

71 Questo manuale soddisfa lo stato dell'arte quando la macchina viene venduta e non cui assere considerato inappropriato solo perché in seguito a nuove esperienze cui assere aggiornato.

In caso di perdita o usura del manuale, si prega di richiederne una nuova copia al produttore o rivenditore autorizzato specificando il modello della macchina e la revisione citata in copertina.

DESTINATARI

Questo manuale technique è destinato esclusivamenteagli operatori autorizzati incariciati dell'uso e manutenzione della macchina secondo le specifiche competenze tecniche e professionali richieste per il tipo di specifico intervento. I symboli qui sotto sono positizonati all'inizio di un paragrafo e indicano l'operaatore coinvolto nel tema affidavit.

Gli operatori autorizzati devono effettuare sulla macchina solo gli interventi di loro specifica competenza.

Prima di eseguire qualsiasi intervento sulla macchina, gli operatori autorizzati devono assicurarsi che siano in pieno possesso delle proprie disponà fisiche e psicologiche al fine di garantire in agli momento il rispetto delle condizioni di sicurezza.

OPERatore INCARICATO: Questo è un operatore con alamento 18 anni di età (utente privato o lavoratore), che, nel rispetto delle disposizioni di legge in vigore nel paese di utilizzo sulla sicurezza e salute nei luoghi di lavoro, cui esquire escludamente l'accensione, utilizzo e spegnimento della macchina nel pieno rispetto delle istruzioni continue nel manuale,essoando dotato dei dispositivi di protezione individuale.

INGENIERE MECCANICO/PNEUMATICO ADDETTO ALLA MANUTENZIONE: Questo è l'ingegnere tecnico qualificato per eseguire interventi escludivamente sulle parti meccaniche/pneumatiche per effettuare la regolazione, manutenzione e/o procedure di riparazioneanche con protezioni disabilitate nel

piano rispetto delle istruzioni continue in quello manuale o in qualsiasi altri documento specifico fornito esclusivamente dal costruttore,esso do tato di dispositivi di protezione individuale.

INGEGNERE ADDETTO ALLA MANUTENZIONE: Questo è un ingecnere tecnico qualificato per eseguire interventi esclusivamente sui dispositivi elettrici per effettuare la regolazione, manutenzione e o procedure di riparazioneanche con tensione diretta e con protezioni disabilitate nel pieno rispetto delle istruzioni contene nel manuale o in altri documenti specifici esclusivamente forniti dal costruttore,esso do dotato di dispositivi di protezione individuale.

RESPONSABILE AZIENDALE DELLA SICUREZZA: Si tratta di un ingecnere tecnico qualificato, nominato dal dato di lavoro (nel caso in cui la macchina venga utilizzata in un'azienda), che soddisfano i requisiti tecnici e professionali previsti dalle autorità di regolamentozza in vigore in materia di sicurezza e salute dei lavoratori sul luogo di lavoro.

OPERATORE TECNICO DEL PRODUTTORE: Questo è un ingecnere tecnico qualificato fornito dal fabbricante e/o rivenditore per eseguire l'assistenza tecnica necessaria, nonché interventi di manutenzione ordinaria e straordinaria e/o procedure non descripte nel presente manuale che richiedono una conoscenza specifica della macchina,esso do tato di dispositivi di protezione personale.

AVVERTENZE PER LA SICUREZZA

DISPOSITIVIDI SICUREZZAAPPLICATA

1. VALVOLA DI SICUREZZA: è una valvola di sicurezza certificata (tarattarata a 105 bar), installata sulla pianta pneumatica sotto il pressostato. Viene utilizzata per scaricare la sovrappressione dell'impianto, quando il pressostato non funziona a causa di possibili malfunzionamenti. L'intervento della valvola di sicurezza obbliga l'opereatore a spegnere la macchina e richiede l'intervento degli ingegneri tecnici della manutenzione.

2.PRESSOSTATO: è un dispositivo electro-pneumatico (calibrato a min 7 bar e max 10 bar) installato sulla pianta pneumatica. Viene utilizzato per controllare l'avvio automatico della macchina, quando la pressione di esercizio scende sotto i 7 bar, nonché l'arresto automatico quando la pressione di esercizio raggiunge i 10 bar.

3.GRIGLIA FISSA DI PROTEZIONE DELLA VENTOLA DI RAFFREDDAMENTO: una protezione apposta costituito da una griglia in materiale plastico fissato mediante viti alla base del gruppo di pompaggio bicilindrico. Viene utilizzato per evitare il contatto accidentale con la ventola di raffreddamento in movimento.

1. TERMOINTERRUPTORE RIPristINABILE: è una protezione termica installata sull'impiano elettrico, che arresta il motore elettrico in caso di sovraccarico di corrente e/o cortocircuiti. Il ripristino può eseguito premendo il relativo pulsante.

5.MANOMETRO DEL SERBATOIO: è un dispositivo di misura installato sul serbatoio della macchina. Visualizza la pressione dell'aria compressa presente all'interno del serbatoio.

6.MANOMETRO IN USCITA:eso un dispositivo di misura installato sull'impianto pneumatico della

macchina a monte del rubinetto di uscita rapida dell'aria. Visualizza la pressione di uscita, che è regolabile attraverso il regolatore di pressione (0 + 10 bar).

É severamente proibito manomettere, scollegare e/o rimuovere qualsiasi dispositosi di sicurezza esistente sulla macchina.
E vietato sostituire qualsiasi dispositivo di sicurezza o qualsiasi dei loro componenti con particolari non originali.
E obligatorio controllare costamente il corretto funzionamento di tutti i dispositivi di sicurezza installati sulla macchina.
E obblatorio sostoitire immediatamente qualsiasi dispositivo di sicurezza malfunzionante e/o danneggiato.

MARCATURA DI SICUREZZA

La marcatura di sicurezza utilizzato è rappresentata da un'etichetta adesiva, applicata all'esterno della macchina.

Significato dei segnali:

Pericolo: Alimentazione elettrica

Leggere le struzioni obligatoriamente

Pericolo: Avvio automatico

É obligatorio scollegare l'alimentazione

Pericolo: Alta temperatura

E obblatorio per proteggere l'udito

E obligatorioi mantenere il segnale di sicurezza ben pulito per garantire la sua buona visibilità.
E assolutamente vietato rimuovere e/o danneggiare i segnali di sicurezza applicati alla macchina.
E obligatorioio sostuire i segnali di sicurezza usurati facendo richiesta al produttore e/o distributore autorizzato.

DISPOSITIVI DI PROTEZIONE INDIVIDUALE (DPI)

Gli operatori autorizzati non sono autorizzati a indossare panni e accessori che potrebbero impigliarsi nella macchina.

E obblatorio utilizzato i dpi previsti dal costruttore. Gli operatori autorizzati devono obblatorioamente utilizzato i dpi previsti dai fabbricanti degli strumenti utilizzati e secondo il tipo di elaborazione.

SEGNO	DPI OBBLIGA-TORIO	TIPO DI IMPIEGO
	Protezione mani (Guantiche proteggono il cuore)	In caso di interventi di manut enzione sono richiesti alla in attesa che la motore elettrico e la bicilindrica pompante raffreddare. In case maintenance interv-ents are required without waiting that the electric motor and the bicyclindrical pumping element cool down.

SEGNO	DPI OBBLIGA-TORIO	TIPO DI IMPIEGO
	Protezione dell'udito (pararecchi)	Durante tutte le fasi di lavorazione.
	Protezione piedi (Calzature con punta rinsforzata)	Durante il trasporto della macchina

RISCHI RESIDUI

Gli operatori autorizzati devono essere consapevoli del fatto che,anche se il produttore ha adottato tutte le possibili precauzioni tecniche costrutte per rendere la macchina sicura,v'è ancora un potenziale rischio residuo.

RISCHIO RESIDUO	Pericolodi uszioni pericontato accidentale con il gruppo di pompaggio bicilindrica ed il motore elettrico.
FREQUENZA ESPOZIONE	Basso e accidentale. Può esserci esposizione se l'operatore decide di eseguire volontariamente un'azione sbagliata, proibita e non ragionevolmente prevedibile.
RILEVANZA DANNO	Lesioni leggere (generalmente reversi-bili).
RILEVANZA DANNO	Segnali di sicurezza./ Obbligo di utilizzato dei dispositivi di protezione individuale (DPI) e/o attendere che la macchina si sua raffreddata.

USO MACCHINA

DESTINAZIONE D'USO

CAMPO D'USO	Settore industriale e civile.
LUOGO D'USO	Interno o esterno (purché non sia soggettiagli agenti atmospherici) sufficientamenteilluminato, ventilato, con valori ditermetatura e umidità dell'ambienteconformme par. 2, adatto in conformità alledisposizioni di legge in vigore nel paesedi utilizzato in materia di sicurezza e salutenei luoghi di lavoro. La macchina devepoggiare su una superficie garantendo la sua stabilità in funzione del suo pesoe delle sue dimensioni di ingombro .ATTENZIONE è OBBLIGATORIO MANTENERE LA MACCHINA FUORIDALLA PORTATA DEI BAMBIINI.
USO PRE-VISTO	Aria compressa (senza olio) per l'utilizzodi utensili pneumaticiopportuni conformialle normative vigenti. (es: pistole per ilsoffaggiog, inflazione, lavaggio, pittura o sabbiatura, avvitatori; saldatricispot, rivettatrici o ingrassatori).
OPERATORI INCARICATIDELL'USO	Un operatore autorizzato che soddisfiirequisiti professionali descritti nel par. 5.

LIMITI D'USO

Questa macchina è stata progettata e realizata esclusivamente per l'uso previsto descripto nel par.9, qualsiasi altri uso e funzionamento è quindi assolutamente vietato in modo da assicurare in agli momento la sicurezza degli operatori incariciati,osi come l'efficienza della macchina stessa.

DISPOSITIVDI COMANDO

Sono mostrati in.

1.Cavo di alimentazione
2. Pressostato
3.Interruttore "ON-OFF"
4.Regolatore di pressione in uscita
5.Nastro di uscita veloce dell'aria
6.Manometro in uscita
7. Manometro del serbatoio

Fig. 5

E severamente vietato commissionare la macchina in ambienti con atmosfera potenzialmente esplosiva e/o in presenza di polveri combustibili (es: polveri di legno, farine, zuccheri e cruschello).

Limitazioni nell'uso: è severamente vietato utilizzare la macchina per uso improprio, diverso dall'uso previsto (par.9).
E obblatorio Maintainere la macchina fuori alla portata dei bambini.
Durante l'uso, è obblatorioio verificare che persone non autorizzate non si avvincino alla macchina.
E vietato l'uso di tubi dell'aria (estensioni), raccordi e strumenti non idonei e/o non conformi alle normative vigenti.
E vietato sollevare la macchina con gru e/o carrelli elevatori.
E severamente vietato dirigere getti di aria compressa contro persona, animali e cose.
E severamente vietato usare la macchina per trasportare e/o sollevare persone, animali e cose.
É severamente vietato salute sulla macchina. É vietato trainare la macchina con qualsiasi mezzo e/o veicolo di sorta.
E severamente vietato spostare manualmente la macchina su o giu per prenderze pericolose.
Pericolo di uszioni per contatto accidentale con il gruppo di pompaggio bicilindrico ed il motore elettrico. Attenzione! V'è un rischio residuo.

VERIFICHE PRIMA DELL'ACCENSIONE

Prima dell'accensione della macchina, gli operatori autorizzati devono obbligatoriamente esguire le seguenti verifiche.

1. Assicurarsi che non ci siano persone non autorizzate nei pressi della macchina.
2. Assicurarsi che i dispositivi di sicurezza siano integri e correttamente installati e funzionanti.
3. Assicurarsi che la macchina sia posizionata correttamente.
4. Assicurarsi che l'interruttore o selettore "ON-OFF" sia posizionato su "OFF (0)".
5. Assicurarsi che la valvola di scarico della condensa si chiusa.
6. Utilizzare i dispositivi di protezione individuale obbligatori (DPI).
7. Assicurarsi di aver fatto e compreso le istruzioni di "Uso e manutenzione" in tutte le sue parti.

ACCENSIONE MACCHINA

Gli operatori autorizzati possono accendere la macchina solo dopo aver obbligatoriamente eseguito i controlli descritti nel par. 23. Prima di utilizzare questa macchina, gli operatori autorizzati devono leggere e comprendere il presente manuale in agli sua parte. Durante l'uso, è obbligatorio verificare che persone non autorizzate non si avvincino alla macchina. Gli operatori autorizzati non possono lasciare la macchina incustodita durante gli interventi operativi e di manutenzione. Pericolo di usioni pericontto accidentale con il gruppo di pompaggio bicilindrico ed il motore elettrico. Attenzione! V'è un rischio residuo. Il costruttore declina agli responsabilità per danni a persona, animali e cose, a causa del mancato rispetto delle norme e delle avverenze descripte nel presente manuale. Il produttore declina agli responsabilità sul risultato finale del trattamento, dato che dipende esclusivamente dal tipo di strumento utilizzato e da competenze professionali degli operatori autorizzat

1. Collegare la macchina alla rete elettrica inserendo la spina nella presa corretta;
2. Accendere la macchina spostando l'interruttore "ON-OFF" in pos. "ON (I)" (la macchina funziona sino a quando la pressione massima operativa di 10 bar viene raggiunta, poi si ferma automaticamente);
3. Regolare la pressione in uscita utilizzato l'apposto regolatore, a seconda dello strumento utilizzato e del tipo di lavorazione. Controllare la pressione sul manometro;

E vietato avvitre il regolatore di pressione in uscita oltre il fine corsa, per evitare di danneggiare la membrana.

1. Collegare lo strumento al tubo d'aria (estensione);
2. Collegare il tubo d'aria (estensione) al rubinetto di uscita rapida dell'aria della macchina;

É viétat l'uso di tubi dell'aria (estensioni, raccordi e strumenti) non idone i/o non conformi alle normative vigenti.
E obligatorio usare tubi dell'aria (estensioni, raccordi e strumenti) conformi alle dispositionsicontinue nelle istruzioni per l'uso e manutenzione fornite dai relativi produttori.

1. Eseguire la lavorazione (la macchina si riavvia automaticamente quando la pressione di esercizio scende sotto i 7 bar);
2. Una volta che il processo è terminato, spegnere la macchina come descririto nel par. 25.

SPEGNIMENTO MACCHINA

Al termine del ciclo di lavoro, spegnere la macchina come segue:

1. Spagnere la macchina spostando l'interruttore "ON-OFF" in pos. "OFF (0)";
2. Scollegare la macchina dalla rete elettrica togliendo la spina di alimentazione dalla presa;
3. Scollegare lo strumento dal tubo dell'aria (estensione);
4. Scollegare il tubo dell'aria (estensione) dal rubinetto di uscita veloce dell'aria della macchina;
5. Scaricare la condensa dal serbatoio solo in caso di fine ciclo di lavoro.

RESET SCATTO PROTEZIONE TERMICA RIPRISTINABILE

Dovesse verificarsi un sovraccaro di corrente e/o cortocircuito nell'impiano elettrico della macchina, scatterebbe l'interruttore termico ripristinabile arrestando il motore elettrico. Per resettare l'interruttore termico ripristinabile, procedere come segue;

1. Premere l'interruttore "ON-OFF" in pos. "OFF (0)";
2. Premere l'interrutto termico ripristinabile;
3. Prima di riavviare la macchina attendere alcuni minuti.

Nel caso la macchina, bajo aver effettuato il reset, non si accendesse, l'operatore incaricato deve obbligatoriamente chiedere l'intervento dei tecnici di manutenzione tecnica e/o del rivenditore autorizzato.

CONNECTIONI

CONNECTION ELETTRICHE

La macchina cui esere collegata alla rete elettrica inserendo la spina nella presa corretta.

L'alimentazione alla quale la macchina è collegata delve essere conforme ai requisiti previsti dalle normative in vigore nel paese di utilizzo, nonché soddisfare le caratteristiche tecniche citate nel comma 2 ed essere dotata di un apposto impianto "a terra".

Qualsiasi tipo di materiale elettrico utilizzato per la connessione delve essere adatta all'uso, avere il marchio "CE" se sottomosto alla Direttiva Bassa

Tensione 2006/95/CE, ed essere conforme ai requisiti previsti alla normativa in vigore nel paese di utilizzo della macchina.

Il mancato rispetto delle avventenze sulla descrirente cui potono causare danni irreparabili alle apparecchiature elettriche della macchina e la consequencesc scadenza della garanzia.

I produttori declinano ogni responsabilità per danni o malfunzionamenti della macchina a causa di variazioni improvvisige della tensione superiori alle tolleranze previste dall'ente di distribuzione (tensione ± 10% - frequenza ± 2%).

Qualora si rendesse necessario, è obbligatorio collagenare la macchina esclusivamente a gruppi elettrogeni con una potenza superiore alla potenza elettrica installata per supportare il picco di assorbimento all'avvio.

COLLEGAMENTO DEL TUBO DELL'ARIA (ESTEN- SIONE) E DEGLI STRUMENTI

1. Collegare gli strumenti al tubo dell'aria (estensione);
2. Collegare il tubo dell'aria (estensione) al rubinetto di uscita rapida dell'aria della macchina.

É severamente vietato l'uso di tubi dell'aria (estensioni), raccordi e strumenti non idonei e/o non conformi alle normative vigenti.

E obblatorio usare tubi dell'aria (estensioni), raccordi e strumenti, nel rispetto delle disposizioni contente nelle istruzioni di uso e manutenzione forniti dai relativi produttori.

Il costruttore declina agli responsabilità per anni a persona, animali e cose dovuti all'inosservanza delle avventenze sulla descritte.

ARRESTO D'EMERGENZA

ARRESTO D'EMERGENZA

Lo spegnimento della macchina cui ènessere eseguito spostando l'interruttore "ON-OFF" in pos. "OFF (0)". Al fine di evitare situazioni di pericolò imminente o prossimo, gli operatori autorizzati devono obbligatoriamente effettuire le seguenti operazioni:

1. Spostare l'interruttore "on-off" in pos. "Off (0)" nel momento opportuno.
2. Informano immediatamente il "responsabile della sicurezza" dell'emergenza (se la macchina viene utilizzata in un'azienda).

Solo ed esclusivamente dopo aver rimioso lecause dell'emergenza e di aver valutato con attenzione che le stesse non abbiano causato danneggiati e/o anomalie alla macchina, con il consenso del "Responsabile della sicurezza" (nel caso in cui la macchina venga utilizzata in un'azienda), accendere la macchina come descripto nel par. 24.

MANUTENZIONE

STATO DELLA "MACCHINA SPENTA"

Prima di effettuare qualsiasi tipo di manutenzione e/o interventi di regolazione sulla macchina, è obblgatoriamente necessario svotare il serbatoio(senza pressione), disconnettere la sorgente di alimentazione, nonché verificare che la macchina sia effettivement spenta e non possa essere accesa improvisamente (interruptre ON-OFF in pos. "OFF (0)" e cavo di alimentazione scollegato alla presa di corrente e posizionato vicino alla macchina).

MANUTENZIONE ORDINARIA

ComPREnde tutte le attività svolte al fine di mantenere l'uso e le condizioni di funzionamento corretti alla macchina tramite diversi tipi di intervento (regolazioni, controlling visivi, pulizia dei filtri aria, ecc) effettuate dall'ingegnere tecnico addetto alla manutenzione autorizzato con la frequenza stabilita.

Gli operatori autorizzati devono svolgere esclusivamente le operazioni di loro competenza specifica e con il consenso del responsabile della sicurezza aziendale (se la macchina viene utilizzata in un'azienda). Gli operatori autorizzati non possono lasciare la macchina incustodita durante il suo funionamento e durante le operazioni di manutenzione.

TABELLA MANUTENZIONE ORDINARIA

FREQUENZA	PUNTO DI INTERVENTO	TIPO DI INTERVENTO
QUOTIDIA-NAMENTE	Dispositivi di sicurezza	Assicurarsi che siano integri, correttamente installati e funzionanti.
	Cavo di alimentazione e spina	Verifica visuale dello stato di usura.
	Serbatoio	Adgni fine ciclo di lavoro della macchina incliare la macchina sul terreno e drenare la condensa dal serbatoio, averndo la valvola di scarico della condensa.
SETTIMAN-ALMENTE	Pneumatici	Controllo della pressione dei pneumatici. Se necessario, gonfiare con aria compressa fino a max. 2,5 bar
	N. 2 Filtridi d'aria, lato anteriore e posterior	Svitare la vite; Rimuovere il coperchio; Estrarre il filtrò; e pulirlo con aria; Rimontare correttamente il coperchio. N.B.:SOSTITUIRE IN CASO DI USURA EVIDENTE.

MANUTENZIONE STRAORDINARIA

ComPREnde tutte le attività svolte al fine di mantenere il funzionamento e le condizioni corretti della macchinaattraversodiversi tipidiinterventi (adattamenti,sostituzioni, ecc)effettuati escludivamente dai tecnici del costruttore alla frequenza stabilita o in caso di guasto o usura.

Per qualsiasi intervento di manutenzione straordinaria, richiedere obbligatoriamente l'assistenza tecnica al produttore o rivenditore autorizzato.

DEMOLIZIONE

Quando la macchina viene demolita, rispettore obbligatoriamente le disposizioni delle normative vigenti.

Separare le parti che compongono la macchina secondo i diversi materiali di costruzione (plastica, rame, ferro, ecc).

La tabella segunte riporta una series di situazioni che sono verificarsi durante l'utilizzo della macchina.

Gli operatori autorizzati devono svolgere esclusivamente le operazioni di loro competenza specifica e con il consenso del responsabile della sicurezza aziendale (se la macchina viene utilizzata in un'azienda).

PROBLEMACause	RISOLUZIONE DEI PROBLEMIMa
La macchina non si accende o non si arresta e non si riavvia.	Mancanza di alimentazione elettrica.	1. Assicurarsi che l'interrettore "ONO-FF" sia in pos. "ON (I)";2. Verificare che la spina del cavo di alimentazione sua funzionante e correttamente inserita nella presa corretta;3. Verificare che possibili estensioni usate e la presa di alimentazione funzionino;4. Verificare che l'interruttore principale di rete funzioni e sua posizionato su "ON (I)".
	Scatto dell'interruttore termico ripristinabile per sovraccarico della corrente e/o cortocircuito.	Seguire la procedura descritta nel par. 26.
PROBLEMACause	RISOLUZIONE DEI PROBLEMIMa
La macchina si avvia molto volte senza usare gli strumenti.	Perdite dal tubo d'aria, lo strumento o l'impianto pneumatico.
Non esce aria dello strumento	Il serbatoio non è molto pressione.
	Impostazioni sbagliate della pressione in uscita.
	Lo strumento è danneggiato
Diminuzione della pressione nel serbatoio.	Perdite dal tubo dell'aria, strumento o impianto pneumatico.
Scatto della valvola di sicurezza	Interruttore di pressione difettoso.
Perdita d'aria dalla valvola dell'interruttore d'pressione con la macchina spenta.	Controlla che le valvole non siano sporche o usurate
La macchina vibra o emette molto rumore.	Rottura meccanica
Avvii frequenti e Bassa resa.	Filtri d'aria sporchi

PARTI DI RICAMBIO

Richiedere i ricambi originali per possibili sostituzioni esclusivamente al produttore o al rivenditore autorizzato.

E vietato sostuire le componenti della macchina con ricambi non originali.

CONFEZIONAMENTO

TRASPORTO E MOVIMENTAZIONE DELLA MACCHINA

La macchina più essere trasportata manually da due operatori incariciati afferrandola dal piedino di appoggio e la maniglia o movimentata manually da un operatore incaricato utilizzato la leva e le ruote delle quali è dotata.

Il trasporto della macchina deve obbligatoriamente essere effettuato da due operatori incariciati nel rispetto delle norme sul "movimentazione manuale dei carichi"; al fine di evitare condizioni ergonomiche sfavorevoli che sono compensare rischi di lesioni della colonna vertebrale/lombari.

CONFEZIONE

La macchina è confezionata dal produttore in una scatola di cartone dotata di due maniglie e contente compressore 1 Compressore secco e 1 Manuale di istruzioni Uso e Manutenzione.

APERTURA CONFEZIONE

Una volta che il pacco è stato posizionato sul pavimento su una superficie pianca che ne assicuri la stabilità, disimballare la macchina alla confezione e rispetto leindicazioni contenate nel par. 12.

Si raccomanda di smaltire la confezione secondo i diversi tipi di materiali nel piano rispetto delle normative vigenti nel paese di utilizzo.

POSIZIONAMENTO

La macchina deve essere utilizzata in un luogo di lavoro avente le caratteristiche descrirente nel par. 2; posizionata su un superficie piana perassicurarme la sua stabilità in relazione alle sue dimensioni e peso complessivi.

Al fine di consentireagli operatori autorizzati di lavorare in luoghi sicuri, si suggerisce di prevedere una distanza minima (1m) da altri oggetti e/o ostruzioni.

CONSERVAZIONE

Se la macchina non viene utilizzata per un lungo periodo; è necessario conservarlo in un luogo sicuro, provvisto di un'adeguata temperatura e umidita e protetto alla polvere.

Prima di riporre la macchina si raccomanda di rimuovere la condensa dal serbatoio d'aria.

Tensione / Freqenza V/Hz 230 / 50
Polenza nominale kW 0.24
Pressione max. operativa Bar &
Livello di pressione sonora assicurato (Dir.2000/14/CE)	dB 58
Velocità di rotazione dell'albero motore	Rpm 1420
Capacità in litri del serbatoio litri 4
Rendimento (aspirato / emesso)	Vmin 45 / 28
Temperatura dell'aria dell'ambiente / umiddià	°C/%	5 - 40 / 5 - 95
Peso totale Kg 11
Dimensioni (bxlxh) mm 355x258x290

AC8305

Tensione / Freqenza W/Hz 230 / 50
Polenza nominale kW 0.35
Pressione max. operativa Bar 9
Livello di pressione sonora assicurato (Dir.2000/14/CE)	dB 60
Velocità di rotazione dell'albero motore	Rpm 1400
Capacità in litri del serbatoio litri 5
Rendimento (aspirato / emesso)	Vmin 63 / 33
Temperatura dell'aria dell'ambiente / umidità	°C/%	5 - 40 / 5 - 95
Peso totale Kg 14.1
Dimensioni (bxxh) mm 435x410x270

AC24050

Tensione / Freqenza VHz 230 / 50
Potenza nominale kW 1.5
Pressione max. operativa Bar 9
Livello di pressione sonora assicurato (Dir.2000/14/CE)	dB 72
Velocity di rotazione dell'albero motore	Rpm 1400
Capacità in libri del serbatoio libri 50
Rendimento (aspirato / emesso)	Vmin 240	170
Temperatura dellaria dell'ambiente / umiddià	°C/%	5 - 40 / 5 - 95
Peso totale Kg 40.5
Dimensioni (bxxh) mm 730x410x730

AC24016

Tensione / Freqenza W/Hz 230 / 50
Potenza nominale KW 1.5
Pressione max. operativa Bar 9
Livello di pressione sonora assicurato (Dir.2000/14/CE)	dB 72
Velocity di rotazione dell'albero motore	Rpm 1400
Capacità in litri del serbatoio litri 16
Rendimento (aspirato / emesso)	Vmin 240	70
Temperatura dell'aria dell'ambiente / umiddià	°C,/%	5 - 40 / 5 - 95
Peso totale Kg 42.5
Dimensioni (bxbh) mm 720x510x495

AC10304

Tensione / Freqenza W/Hz 230 / 50
Potenza nominale kW 0.55
Pressione max. operativa Bar 9
Livello di pressione sonora assicurato (Dir.2000/14/CE)	dB 60
Velocità di rotazione dell'albero motore	Rpm 1400
Capacità in litri del serbatox libri 4
Rendimento (aspirato / emesso)	Vmin 103 / 55
Temperatura dell'aria dell'ambiente / umilità	°C, %	5 - 40 / 5 - 95
Peso totale Kg 17.1
Dimensioni (bxxh) mm 405x375x335

AC24080

Tensione / Freqenza VHiZ 230 / 50
Potenza nominale kW/1.5
Pressione max. operativa Bar 9
Livello di pressione sonora assicurato (Dir:2000/14/CE)	dB 72
Velocity di rotazione dell'albero motore	Rpm 1400
Capacità in libri del serbatoio libri 80
Rendimento (aspiralo / emesso)	Vmin 240	170
Temperatura dell'aria dell'ambiente / umicità	°C,/%	5 - 40 / 5 - 95
Peso totale Kg 63,5
Dimensioni (bxxh) mm 545x485x1210

AC12810

Tensione / Freqenza W/Hz 230 / 50
Polenza nominale kW 0.75
Pressione max. operativa Bar 9
Livello di pressione sonora assicurato (Dir.2000/14/CE)	dB 65
Velocità di rotazione dell'albero motore	Rpm 1420
Capacità in litri del serbatoio litri 10
Rendimento (aspirato / emesso)	Vmin 128 / 30
Temperatura dell'aria dell'ambiente / umiddià	°C,/%	5 - 40 / 5 - 95
Peso totale Kg 25.8
Dimensioni (bxxh) mm 495x437x459

AC32024

Tensione / Freqenza WHz 230 / 50
Polenza nominale kW 2.2
Pressione max. operativa Bar 10
Livello di pressione sonora assicurato (Dir.2000/14/CE)	dB 78
Velocità di rotazione dell'albero molore	Rpm 1400
Capacità in litri del serbaltoio litri 24
Rendimento (aspirato / emesso)	Vmin 320 / 230
Temperatura dell'aria dell'ambiente l'umidità	°C, /%	5 - 40 / 5 - 95
Peso totale Kg 54
Dimensioni (bxxh) mm 800x560x535

AC12824

Tensione / Freqenza ViHz 230/50
Potenza nominale kW 0.75
Pressione max. operativa Bar 9
Livello di pressione sonora assicurato (Dr. 2000/14/CE)	dB 65
Velocità di rotazione dell'albero molore	Rpm 1420
Capacità in litri del serbatoio litri 24
Rendimento (aspirato / emesso)	Vmin 128	80
Temperatura dell'aria dell'ambiente / umcidità	°C/%	5 - 40 / 5 - 95
Peso totale Kg 22.0
Dimensioni (bxxh) mm 571x280x575

Classe di servizio per tutti i modelli: S3 - 20mn ON/ 10mn OFF

DIRITTI RISERVATI

I diritti riservati su quello "manulae d'uso e manutenzione" restano di propietà del costruttore. Nessuna parte del presente manuale può essere riprodotta e diffusa (totalmente o parzialmente) da alcun mezzo di riproduzione perché l'autorizzazione scritta del produttore. Tutti i marchi citati appartengono ai rispetti proprietari.

COIDEPXAHNE

HEOBXODIMOCTb IPOUTEHn8 94

PPEHHA3HauEHN 94

IPEyPPEKDEHNAE3ONACHOCTN 94

PpimHeMble yCTpoNCTBa 6e3oNaCHOCTn 94

Mapknipobka 6e3oNaChocTn. 95
Octatoouhhe pckn 95

Sensul acestor semnale:
