AC24050 - Kompresor Senco - Brezplačna navodila za uporabo

Vrsta izdelka	Kompresor
Blagovna znamka	Senco
Model	AC24050
Dimenzije (D × Š × V)	730 × 410 × 730 mm
Teža	40,5 kg
Električno napajanje	230 V / 50 Hz
Nazivna moč	1,5 kW
Maksimalni delovni tlak	9 bar
Prostornina rezervoarja	50 litrov
Raven zvočnega tlaka	72 dB
Pretok (sesalni/izhodni)	240 / 170 L/min
Temperaturno območje uporabe	5 do 40 °C
Relativna vlažnost	5 do 95 %
Glavne funkcije	Stiskanje zraka za pnevmatska orodja (napihovanje, peskanje, vijačenje itd.)
Varnostne naprave	Varnostni ventil (10,5 bar), tlačno stikalo (7-10 bar), rešetka ventilatorja, termično stikalo za ponovni zagon
Redno vzdrževanje	Izpust kondenzata po vsakem ciklu, čiščenje zračnih filtrov vsak teden, vizualni pregled kabla in naprav
Dodatno vzdrževanje	Obrnite se na proizvajalca ali pooblaščenega prodajalca
Nadomestni deli	Uporabljajte izključno originalne dele Senco
Garancija	Po pogojih proizvajalca (glejte navodila)

Pogosto zastavljena vprašanja - AC24050 Senco

Kakšen je najvišji tlak tega kompresorja ?

Maksimalni delovni tlak je 9 bar.

Kako izprazniti kondenzat iz rezervoarja ?

Po vsakem delovnem ciklu nagnite stroj in odprite izpustni ventil na dnu rezervoarja, da odstranite nabrano vodo.

Kaj storiti, če se kompresor ne zažene ?

Preverite, ali je stikalo v položaju ON, ali je vtič pravilno priključen in ali ni sprožil termični odklopnik. V primeru sprožitve po nekaj minutah počakajte in pritisnite gumb za ponastavitev.

Katere vrste orodij lahko uporabljam s tem kompresorjem ?

Uporabljate lahko pnevmatska orodja, kot so napihovalne pištole, vijačniki, žebljarice, peskalniki itd., pod pogojem, da so v skladu s predpisi.

Kako nastaviti izhodni tlak ?

Uporabite regulator tlaka na izhodu zraka. Obrnite ga za nastavitev tlaka in preverite na manometru izhoda.

Zakaj se kompresor pogosto ponovno zažene brez uporabe orodij ?

To je lahko posledica uhajanja zraka v tokokrogu (cev, priključek ali orodje). Preverite tesnost sistema.

Kakšno tedensko vzdrževanje je priporočeno ?

Vsak teden preverite tlak v pnevmatikah koles (maks. 2,5 bar) in očistite oba zračna filtra (sprednji in zadnji) s pihanjem s stisnjenim zrakom.

Ali ima kompresor garancijo ?

Da, garancijo zagotavlja proizvajalec pod pogoji, opisanimi v navodilih. Za morebitne reklamacije se obrnite na pooblaščenega prodajalca.

Kje lahko najdem nadomestne dele ?

Originalni nadomestni deli so na voljo izključno pri proizvajalcu ali pooblaščenih prodajalcih. Uporabljajte samo originalne dele.

Katere varnostne ukrepe moram upoštevati ?

Vedno nosite osebno zaščitno opremo: rokavice, zaščito za sluh in ojačane čevlje. Nikoli ne usmerjajte zračnega toka proti ljudem ali živalim. Pred uporabo natančno preberite navodila.

NAVODILA ZA UPORABO AC24050 Senco

(Prevod izvirnega navodila)

Instructiuni de utiliser

(Traducerea instruetiunii originale)

HCTpyKm3aeknloataun

(ПпевOD Ha opmHnHaHnHa TnHCTpyKzma)

Kullanma Talimatlari

(Orjinal talimatlarin cevirisi)

Uporabljene varnostne naprave 127
Varnostno označevanje 128

UPORABA STROJA 128

Mesto uporabe 128
Omejitve uporabe 129
Komandne naprave 129
preverjanje pred vklopom stroja 129
Vklop stroja 129
Izklop stroja 130
Obnovljiva termalna zašcita 130

POVEZAVE 130
Elektriche povezave 130
Povezava zračne cevi (razširitev) in orodja 130
USTAVITEV V SILI 130
Ustavitev v sili 130
Vkljucitev po ustavitvi v sili 130
VZDRZEVANJE 130
Stanje "izklopljenega stroja" 130
Rutinski vzdrrzevanje 130
Dodatno vzdrrzevanje 131
Ruosenje 131
Težave - vzroki - reševanje težav. 131
Rezervni deli 132

PAKIRANJE 132

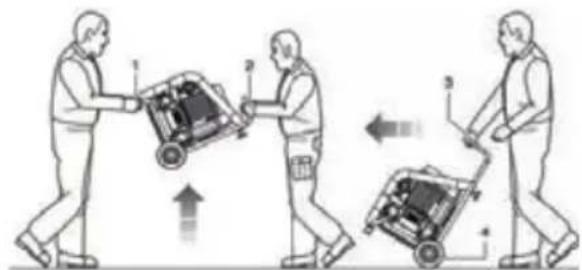

Prevozstroja in ravnanje 132
Pakiranje 132
Razpakiranje 132
Poziconiranje 132
Skladišenje 132

TEHNIČNE SPECIFIKACIJE 133
PRIDRZANE PRAVICE 133

POMENPRIROČNIKA

Pred uporabo naprave morajo pooblaščeni upravljavci prebrati in razumeti ta priročnik v vseh delih.

Ta priročnik o "navodilih za uporabo in vzdřevanje" je bil sestavljen v skladu z dolocbami, predvidenimi v "Direktivi o strojih" 2006/42/EC, da bi zagotovili enostavno in pravilno razumevanje vsebine, ko upravljao pooblasčeni upravljavci. Zato mora biti vedno namescen, dobro varovan in ochranjen blizu stroja.

Ta priročnik je sestavni del stroja in ga je treba shraniti za nadaljinjo uporabo, dokler ga ne odstranite.

Ta priročnik mora biti vedno na voljo za polnjene operaterje in mora biti dobro ohrjen in shranjen v blizini stroja.

Proizvajalec zaradi neupostevanja standardov in navodil v tem prirocniku ne more biti odgovoren za skodo na Ijudeh, zivalih in drugih stvareh.

Priročnik je obvezno dostaviti skupaj s strojem,Če se ta prenese na drugega uporabnika.

Ta priročnik ustreza najsodobnejšemu stanju, ko se stroj trguje, in ga ni mogće šteti za neprim -ernega samo zato, ker ga lahko po novih izkušnjah posodobite.

V primeru izgube ali obrabe priročnika zahteva -jte novo kopijo proizvajalca ali pooblašcenega prodajalca z navedbo modela stroja in revizije, ki je navedena na ovitku.

NASLOVI

Pooblasceni upravljavci morajo na stroju izvajati samo posege svoje posebne pristojnosti. Pred kakrsnim koli posegom na stroju se morajo pooblasceni upravljavci prepričati, da imajo v celoti svoje fizîne in psiholoske sposobnosti, da lahko kadar koli zagotovijo spoštovanje varnostihn pogojev.

Ta tehnici priročnik je namenjen izključno pooblašćenim upravljavcem, ki so zadolženi za uporabo in vzdřevanje stroja v skladu s posebnimi tehniciimi inPoklicnimi kompetencami, potrebni za vrsto intervencije. Spodaj navedeni simboli so postavljeni na začetak odstavka in označujejo operaterja, ki sodeluje v predani temi.

OPERATER: To je najmanj 18 letni operater (zasebni uporabnik ali delavec), ki lahko v skladu z veljavnimi zakoni drzave, ki veljajo o varosti in zdravju na delovnih mestih, izvaja zagon, uporabo in izklop stroja, ob popolnem upostevanju dela za instruktorje v prirocniku, ki je opremljen z osebno zašcitno opremo.

MEHANIÇNI / PNEVMATSKI INŽENIR ZA
VZDRŽEVANJE: To je usposobljeni tehnici inženir,
kvalificiran za izvajanje izključno posegov na
mehansih / pnevatskhih delih za izvajanje postkopov
prilagajanja, vzdřeovanja in / ali popravljana tudi z
onesposobljenimi varovanji ob popolnem upostevanju
navodil v tem priročniku. ali v katerem koli drugem
posebnem dokumentu, ki ga je izključno predložil
proizvajalec in je opremljen z osebno zašćtinopremo.

INZENIR ELEKTRICNEGA VZDRZEVANJA: To je usposobljeni tehnici inzenir, kualificiran za izvajanje intervencij izključno na elektricnih napravah za izvajanje postopkov preragajanja, vzdřeovanja in popravila tudi pod napetostjo in z onesposobljenimi varovanji ob popolhem spostovanju navodil v tem priročniku ali v drugi posebni dokumenti, ki jih izključno predloži proizvajalec in so opremljeni z osebno zašcitno opremo.

UPRAVLJANJE VARNOSTI PODJETJA: To je usposobljeni tehniciin izenir, ki ga imenuje delodajalec (v primeru, da stroj uporabljate v podjetju) in izpolnjue tehnicne in strokovne zahte, ki jih previdevajo veljavni regulatorji glede varnosti in zdravja delavcev na kraju dela.

TEHNIČNI INZENIR PROIZVAJALCA: To je usposobljen tehnici inženir, ki ga proizvajalec in / ali pooblasčeni prodajalec dobavi za izvedbo potrebne tehnici pomoči, pa tudi za intervencije rednegain dopolnilnega vzdhrževanja in / ali postopkov, ki niso opisani v tem priročniku in zahevajo posebno znanje stroja, ki je opremljen z osebno zašcitno opremo.

VARNOSTNA OPOZORILA

UPORABLJENE VARNOSTNE NAPRAVE

1. VARNOSTNI VENTIL: to je certificirani varnostni ventil (kalibriran na 10,5 barov), namescen na pnevatski naprvi pod tlačnim stikalom. Uporablja se za praznjenje nadtlaka naprave, kadar tlačno stikalo zaradi moznih napak ne deluje. Izklop varnostega ventila zavezuje upravljavca, da izklopi stroj in zahtva posredovanje tehnicih inženirjev.
   2.STIKALO TLAKA: to je elektro-pnevmatka naprava (kalibrirana na min. 7 bar in majvec 10 barov), nameščena nanevmatski naprvi. Uporablja se za vodenje samodejnega zago-na stroja, ko obratovalni tlak pade pod 7 barov, pa tudi samodejnega zaustavljanja, ko obratovalni tlak doseze 10 barov.
   3.FIKSNA ZASCTINA RESETKA VENTILATORJA ZA HLAJENJE: To je pritrjena zašcita, sestavljena iz resetke iz plasticnegamaterialia, ki jo z vijaki pritrdijo na dno dvocilindričnegacrpalnegaksklopa. Uporablja se za preprečevanjenaključnegastrika s premikajocim se ventilatorjem.
   4.MERILEC : to je toplotna zaščita, namesčena na elektrčni napravi, ki zaustavi elektrčni motor v primuru trenutne preobrenimenite in / ali kratkega stika.
   Obnovo laho izvedete s pripadajocim gumbom.
   5.MERILEC TLAKA V CISTERNI: to je merilna naprava, namescena na rezervoorju stroja. Prikaze tlak stisnjenga zraka vrezervoorju.
   6.TLACNI MERILEC NA IZHODU: to je merilna naprava, namescena na pnevatski napravi stroja zgoraj pred izpustno pipo za hitri zrak. Prikaze izhodni tlak, ki ga je mogoce nastaviti preko ustreznegta tlachnega regulatora (0÷ 10 barov).

Prepovedano je posegati, odklopiti in / ali odstraniti vse varnostne naprave, ki obstajajo v napravi.

Strogo prepovedano je zamenjati katero koli varnostno napravo ali katero koli njeno componento z neoriginalnimi nadomestnimi deli.

Obvezno je stalno preverjati pravilno delovanje vseh varnostnih naprav, nameščenih na stroju.

Obvezno je, da takoj zamenjate vse varnostne naprave, ki ne delujejo in / ali so poskodovane.

VARNOSTNO OZNAČEVANJE

Uporabljena varnostna oznaka je reprezentirana z nalepko, ki je nanešena na zunanjo stran stroja.

Pomen signalov.

Nevarnost: Napajanje

Nevarnost: Samodejni zagon

Nevarnost: Visoka temperatura

Navodila obvezno preberite

Obvezno je izklopi napajanje

Vsekakor je prepovedano odstraniti in / ali poskodovati varnostne signale, ki so na naprvi.

Obvezna je zamenjava obrabljenih varnostnih signalov, ki zahtevajo proizvajalca in / ali pooblascenega prodajalca.

OPREMA ZAOSEBNO ZASCITO (PPE)

Pooblasceni upravljavci ne smejo nositi oblek in dodatkov, ki se lahko zapletejo v stroj.

Obvezna je uporaba PPE, ki jih predvidi proizvajalec.

Pooblašcene izvajalci morajo obvezno uporabljati PPE, ki jih predvidijo proizvajalci uporabljenega orodja in glede na vrsto obdelave.

ZNAK O	BVEZNI PPE TIP UPOR	ABE
	Zaščita rok (Rokavice za zašćito)	Vprimeru, da so potrebni vzdřevalni posegi, ne da bi Čakali, da se elektromotor in dvocilindrični Črpalni element ohladita.
	Zaščita sluha (slušni aparat)	V vseh fazah obdelave.
	Zaščita stopal (ojáčana obutev)	Med transportom strojev.

OSTALA TVEGANJA

Pooblasceni upravljavci se zavedajo, da kljub temu, da je proizvajalec sprejel vse moze tehnicne varnostne ukrepe za varstvo stroja, sieVEDno obstaja preostalo tveganje.

OSTALO TVEGANJE	Nevarnost gorenja zaradi nakljucnega stika z dvocilindričnim Črpalmim sklopom in elettromotorjem.
POGOSTOST IZPOSTAV- LJENOSTI	Nizka in nakljucna. Izpostavljenost je lahko, će se upravljavec prostovoljno odloci za napačno dejanje, prepovedano in ki ni razumljivo predvidljivo.
POVEZAVA ŠKODE	Lahke poškodbe (obicajno reverz bilne).
POVEZAVA ŠKODE	Varnostni znaki. / Obveznost uporabe opreme za osebno zašćito (PPE) in / ali počakajte, da se stroj ohladi.

UPORABA STROJA

MESTOUPORABE

PODROČJE UPORABE	Industrijski, raft in civilni sektor.
MESTO UPORABE	Notranji ali zunanji (pod pogojem, da niso izpostavljeni atmosferskim vplivom) dovolj osvetljen, prezračen, z ustreznimi vrednostmi temperature zunanjega zraka in vlažnosti,primeren v skladu z zakonsko določbo, ki velja v državi uporabe o varnosti in zdravju v krajih delati. Stroj se mora nasloniti na povrsino, kar zagotavlja njegovo stabilnost glede na težo in njegove splošne dimenzije. PREVIDNOST! OBVEZNO JE DRžATI STROJ IZVEN DOSEGA OTROK.
PREDVIDENA UPORABA	Stiskanje zraka (brez olja) za uporabo primernega pnevatskega orodja, ki je v skladu z veljavnimi predpisi. (na primer: pistole za pihanje, napihovanje, pranje, barvanje ali peskanje; vijaki; točkovni varilci, kovice ali mazalke).
OPERATORJI, KI DELAJO Z UPORABO	Pooblasčeni upravljacev, ki izpolnjupe opisane strokovne zahteve.

OMEJITVEUPORABE

Ta stroj je bilzasnovan in izdelan izključno za prevideno uporabo, opisano v odstavku 9, zato je vsaka druga uporaba popolnama prepovedana, da se v vsakem trenutku zagotovi varnost upravlajcev, pa tudi učinkovitost samega stroja.

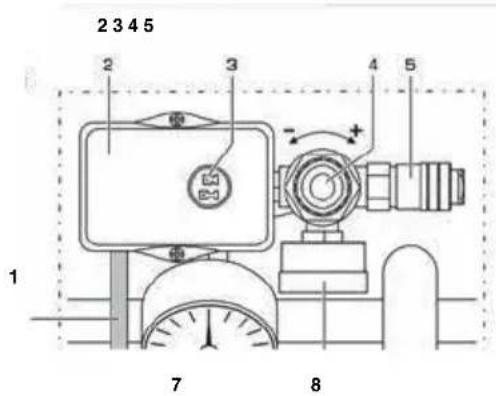

KOMANDNE NAPRAVE

Prikazani so

1. Napajalni kabel
   2.tlačno stikalo
   3.stikalo "ON-OFF"
   4.Regulator tlaka na izhodu
   5.Hiter trak za odvod zraka
   6.Merilect tlaka na izhodu
2. Merilnik tlaka v rezervaarju

Stroj je strogo prepovedano uporabljiati v okolju s potencialno eksplozivno atmosfero in / ali v prisotnosti vnetljivega prahu (npr. Prah iz lesa, moke, sladkorja in mletja).

Omejitve uporabe: prepovedano uporablji stroj za nepravilno uporabo, ki se razlikuje od predvidene uporabe (odstavek 9).

Stroj je obvezno hraniti izven dosega otrok.

Med uporabo je obvezno preveriti, ali se nepooblasceni ne priblizajo stroju.

Strogo prepovedano je uporabljati zračne cevi (podaljske), armature in orodje, ki niso primerne in / ali niso v skladu z veljavnimi predpisi.

Stroj je strogo prepovedano z zerjavi in / ali vilicami.

Strogo je prepovedano usmerjati curke s stisjenim zrakom proti osebam, zivalim in stvarem.

Stroj je strogo prepovedano uporabljiati za prevoz in / ali dvigovanje oseb,Živali in stvari.

Nevarmost gorenja zaradi nakljucnega stika dvocilindričnim Črpalmim sklopom in elektromotorjem.

Pozor! Obstaja preostalo tveganje.

PREVERJANJE PRED VKLOPOM

Pred vklopom stroja morajo pooblasceni upravljavci opraviti naslednja preverjanja.

1.Prepričajte se, da v blizini naprave ni nepooblašćenih oseb.
2. Prepričajte se, da so varmostne naprave vgrajene in pravilno namešcene ter delujejo.
3. Prepričajte se, da je stroj pravilno namesčen.
4. Prepričajte se, da je stikalo "ON-OFF" (ON-OFF) namešćenota "OFF (0)".
5. Prepricajte se, da je ventil za ovdajanje kondenzata zaprt.
6. Uporabite obvezne osebne zašcitne naprave (PPE).
7. Prepričajte se, da ste prebrali in razumeli "Navodila za uporabo in vzdřevanje" v vseh delih.

VKLOP STROJA

Pooblasceni upravljavi laho stroj vklopijo sele po obveznom opravljanju opisanih pregledov.

Pred uporabo tega stroja morajo pooblasceni upravlia-vci prebrati in razumeti ta prirocnik.

Med uporabo je obvezno preveriti, da se nepooblašćeni ne priblžazo stroju.

Pooblasceni upravljavci ne smejo puscati stroja brez nadzora med obratovanjem in vzdrrzevanjem.

Nevarnost gorenja zaradi nakljucnega stika dzdvocilindričnim crpalmim sklopom in elektromotorjem. Pozor!Obstaja preostalo tveganje.

Proizvajalec zavrača vsako odgovornost za škodona ljudeh,Živalih in stvareh zaradi neupostevanja standardov in opozoril, opisanih v tem priročniku.

Proizvajalec zavme vso odgovornost za koncni rezultat obdelave, glede na to, da je odvisno od porabe vrste uporabljenega orodja in strokovnih znanj pooblascenih upravlavcev.

1. Prikljucite stroj v elektricno omrezej tafo, da v pravilno vticnico vstavite vtic za napajanje;

2. Vkljucite stroj tak, da premaknete stikalo ONOFF. "ON (I)" (stroj deluje, dokler ni dosezen najevcji delovni tlak 10 barov, nato se samodejno ustavi);

3. Prilagodite tlak na izhodu z ustreznim regulatorjem, glede na uporabljeno orodje in vrsto obdelave. Preverite tlak v ustreznem merilcu tlaka;

Prepovedano je privijanje regulatorja tlaka na izhodu. Izven konca potiska, da ne bi poškodovali membrane.

1. prikljucite orodje na zračno cev (podaljsek);

2. Priključite zračno cev (podaljšek) na pipo za hitro odvajanje zraka iz stroja;

Strogo prepovedano je uporabljati zračne cevi (podaljske), armature in orodje, ki niso primerne in / ali niso v skladu z veljavnimi predpisi.

Obvezna je uporaba zračnih cevi (podaljski), okovja in orodja v skladu z dolocbami navodil za uporabo in vdžrževanje, ki jih dobavijo povezani proizvajalci.

1. Izvedite obdelavo (stroj se samodejno ponovno zažene, ko obratovalni tlak pade pod 7 barov);
2. Po končani obdelavi izklopite stroj, kot je opisano.

IZKLOP STROJA

Na koncu delovnega cikla stroj izklopite na naslednjni način:

1. Izklopite stroj s pritiskom na stikalo «ON-OFF«. "OFF (0)";
2. Odklopite stroj iz elektricnega omreža tako, da iz ustrezne vtičnice odstranite vtč za napajanze;
3. Odklopite orodje iz zračne cevi (podajška);
4. odklopite zračno cev (podaljšek) iz pipe za hitro odvajanje zraka;
5. Kondenzat izpraznite iz rezervaarja samo v primeru konca delovnega cikla.

OBNOVLJIVA TERMALNA ZAŠCITA

Če se v elektrčni napravi stroja pojavitrenutna preobremenitev in / ali kratek stik,se obnovljivo toplotno stikalo zaustavi zelektrčnim motorjem. ČeŽelite ponastavititoplotno stikalo, obnovite naslednje:

1. Pritisnite pozicijsko stikalo ON-OFF«.na "OFF (0)";
2. Pritisnite obnovljivo termicno tipko;
3. Pred ponovnim zagonom naprave počakjte nekaj minut.

Ce se stroj po opravljenem preostalem casu ne vklopi, mora upravljavec obvezno poiskati intervencijo vdhrzevalcev in / ali pooblascenega prodajalca.

POVEZAVE

ELEKTRICNE POVEZAVE

Stroj lahko priključite na elektríchno omrežje tako, da v ustrezno vtičnico vstavite vtič.

Elektricno omreže, na katerega je stroj prikjučen, mora ustrezati zahevam, ki jih predvidevajopredpisi, ki veljago v državi uporabe, in mora ustrezati tehnichim lastnostim, navedenim v odstavku 2, in biti opremljen s pravilno napravo za ozemljitev.

Vsak tip elektricnegama materiala,ki se uporablja za povezavo, mora ustrezati uporabi,ce je podvrzen direktivi o nizki napetosti 2006/95 /ec, mora ustrezati zahtevam,dolocenim v predpisih,ki veljajo v drzavi uporabe.stroj.

Neuostojevante zgoraj opisanih opozoril lahko povzroci nepopravljivo skodo na elektrichi opremi stroja in po izteku garancije.

Proizvajalci zavračajo vsako odgovornost za napake ali okvare stroja zaradi nenadnih spreememb napetosti, ki presegajo dovoljena odstopanja, ki jih predvideva distribucijski subjekt (napetost ± 10% - frekvenca ± 2%).

Ce je potrebno, je treba stroj priklujciti izključno na generatorje z večjo močjo od namescene elektricne energije. Za podporo absorpcije do vrha na začetku.

POVEZAVA ZRAČNE CEVI (RAZŠIRITEV) IN ORODJA

1.Prikljucite orodje na zračno cev (podaljsek);
2.Prikljucite zračno cev (podajšek) na pipo za hitri izpust zraka v napravi.

Strogo prepovedano je uporabljati zračne cevi (podaljske), armature in orodje, ki niso primerne in / ali niso v skladu z veljavnimi predpisi.

Obvezna je uporaba zračnih cevi (podaljiški), okovja in orodja v skladu z dolocbami navodil za uporabo in vdžrževanje, ki jih dobavijo povezani proizvajalci.

Proizvajalec zavrača vsako odgovornost za škodo na ljudeh, Živalih in drugih stvareh zaradi neupoštevanja zgoraj opisanih opozoril.

USTAVITEV V SILI

USTAVITEV V SILI

Izklop stroja je mogoče izvesti s pritiskom na stikalo «ON-OFF « na “OFF (0)”. Da bi se izognili situacijam neposredne ali tesne nevarnosti, morajo pooblasčeni upravljavci obvezno izvesti naslednje postopke:

1. Pritisnite stikalo za on/ off na "Off (0)" v pravem casu.
2. Takoj obvestite, "vodjo varnosti" v sili (ce stroj uporabljate v podjetju).

VKLJUCITEV PO USTAVITVI V SILI

Sele in izključno potem, ko ste odstranili vzroke zaNJnje primere in potem, ko ste natančno ocenili, da isti niso povzročili poškodb in / ali anomalij stroja, s soglasjem vodje varnosti (v primeru, da stroj uporabljate v podjetju), preklopite na stroju, kot je opisano.

VZDRZEVENJE

STANJE "IZKLOPLJENEGA STROJA"

Pred izvedbo kakrsnega koli vzdrrzevalnega in / ali prilagoditvenega posega na stroju je potrebno obvezno izprazniti rezervoor (brez tlaka), izklopiti vir napajanja in preveriti, ali je stroj dejansko ustavljen in ga ni mogoce vklopiti nenadoma (stikalo za vklop in izklop poz." OFF (0) 'in napajalni babel izključen iz omrežne vtčnice in namešcen blizu stroja).

RUTINSKO VZDRZEVENJE

Vključuje vse dejavnosti, ki se izvajao za vdžrževanje pravilne uporabe in obratovalnih pogojev stroja z razljcnimi vrstami posegov (prilagoditve, vizualni pregledi, cisćenje zračnih filtrov itd.), Ki jih izvaja pooblasćeni tehniciin iženir za vdžrževanje na doloceni frekvenci.

Pooblasceni izvajalci morajo izvajati izklučno operacije svoje posbine pristojnosti. In s privolitvijo vodje podjetja za varnost (ce stroj uporabljate v podjetju).

Pooblasceni upravljavci ne smejo med obratovanjem in med vzdhrževanjem pušcati stroja brez nadzora.

LABELA ZARUTINSKOVZDRZEVANJE

POGOSTOST	TOČKA INTERVENCIJE	TIP INTERVENCIJE
VSAK DAN 1	Varnostne naprave	Prepričajte se, da so vgrajene, pravilno nameščene in delujoče.
	Napajanje Kabel in vtič	Vizualno preverjanje stanja obrabe.
	Cisterna	Na vsakem koncu delovnega cikla stroj naslonite na tla in izpustite kondenzat iz rezervaorja, takdo odprete ventil za kondenzat.
VSAK TEDEN 7	Kolesa	Nadzor tlaka v prevmatikah. Po potrebni napihnite s stisjenim zrakom do max. 2,5 bara
	Št.2 Zračni filtri, Sprednja in zadnja stran	Št. 2 Zračni filtri, spreddaj in zadaj Odvijte vrijak; OdstranitePokrov; Izvlecite filtrin; in ga očistite z zrakom; Ponovno pravlino sestavitePokrov. N.B.: ZAMENJAVA V PRIMERU ČISTE VODE.

DODATNO VZDRZEVENJE

Vključuje vse dejavnosti, ki se izvajajo za vdžrževanje pravilnih pogojev uporabe in delovanja stroja z razlicitni imi vrstami posegov (prilagoditve, zamenjave itd.), Ki jih izvajajo izključno tehniki proizvajalca pri doloceni frekvenci ali v primeru okvare oz. obrate.

Za vsak dodaten vzdrrzevalni poseg obvezno zahtevajte tehnicno pomoč pri proizvajalu pooblascenega prodajalca.

RUSENJE

Ko je stroj porušen, obvezno upostevajte dolocbe veljavnih predpisov.

Deli, ki sestavljo stroj, locite glede na razlicitne gradbene materiale (plastika, baker, zelezo itd.).

TEZAVE - VZROKI - RESEVANJE TEZAV

Naslednja tabela prikazuje vrsto situacij, ki se lahko zgodijo med uporabo stroja.

Pooblasceni izvajalci morajo izvajati izkljuco operaciye svoje posebine pristojnosti. In s privolitvijo vodje podjetja za varnost (ce stroj uporabljate v podjetju).

TEŽAVA VZROKİ REŠEVANJE	TEŽAV
Stroj se ne vklopi ali ustavi in se ne zažene znova.	Pomanjkanje napajanja.	1. Prepričajte se, da je stikalo «ON OFF« na "ON(I)";2. Preverite, ali vtič za napajalni kabel deluje in je pravilno vstavljen v ustrezno vtičnico;3. preverite, ali delujejo morebitne razširitev in vtičnica za napajanje;4. Preverite, ali glavno stikalo omreža deluje in je namešćeno na „ON (I)”.
	Problemi obnovljivega toplotnega stikala zaradi trenutne preobre-menitve in /ali kratkega stika.	Upostevajte opisani postopek.
Stroj se zažene večkrat brez uporabe orodij.	Puščanje iz zračne cevi, orodja ali pnevatske naprave.	1. Preverite, da pnevmatika ni poškodovana;2. Preverite celovitost in povezavo zračne cevi in orodja.
Zrak ne izhaja iz orodja.	Rezervoor ni pod pritiskom.	Vklopite stroj in počakajte, da se rezervoor naloži, da preverite pritisk na ustreznem merilcu za tlak.
	Napačna nastavitev izhodnega tlaka.	Preverite, ali je vrednost, navedena na merilcu za tlak na izhodu večja od 0 (nič) barov.
	Orodje je poškodovano.	Preverite celovitost in učinkovitost orodja.
Zmanjišanje tlaka v rezervaorju za zrak.	Puščanje iz zračne cevi, orodja ali pnevatske naprave.	1. Preverite celovitost pnevatske naprave.2. Preverite celovitost zračne cevi in orodja.3. Preverite, ali so priključki za zračno cev stroja in orodje zračne cevi pravilni.4. Prepričajte se, da je ventil za odvod kondenzata dobro zaprt.
TEžAVA VZRO	KI REŠEVANJE	TEžAV
Problem varnostega ventila.	Tlačno stikalo je pokvarjeno.	Prijavite se pri pooblašćenem prodajalcu.
Pušćanje zraka iz ventila tlačnega stikala z zaustavljenim strojem.	Preverite, ali je ventil umazan ali obrabljen.
Stroj vibrira in / ali oddaja veliko hrupa.	Mehanski prelom.
Pogost zagona in majhen izkoristek.	Zračni filtri so umazani.	Očistite filtrne.

REZERVNI DELI

Originalne nadomestne dele za morebitne zamenjave je treba zahtevati izkjučno pri proizvajalcu ali pri pooblascenem prodajalcu. Strogo prepovedano je zamenjati vse sestavnde slestroja z neoriginalnimi nadomestnimi deli.

PAKIRANJE

PREVOZ STROJA IN RAVNANJE

Stroj lahko ročno prevažata dva opererja, takao da ga zasedeta zelezajno nogo in ročajem ali ročno rokujeta napoljeni operater z ročajem in kolesi, s katerimi je opremljen.

Prevoz stroja morata v skladu s predpisio o rocnem ravnanjus tovorom' obvezno izvesti dva napoljena stroja, da se izognete neugodnim ergonomskim razmeram, ki lahko povzrocijo nevarnost poškodb hrbtenice / ledvenega dela.

PAKIRANJE

Proizvajalec stroj spakira v kartonsko skatlo, opremljeno z dvema rocajema, ki vsebuje st. 1 suhi kompresor in st. 1 Navodila za uporabo in vzdhrzevanje.

RAZPAKIRANJE

Ko je embalaža namešcena na tleh, na enakomerni povrsini, ki zagotavlja njeno stabilnost, razpakirajte stroj, ga odstranite iz embalaže, in upostevajte vsebovana navodila.

Priporocljivo je, da embalazo odlozite v skladu
zrazlichimi vrstami materiala, ob popolnem
upostevanju zakonodaje, ki velja v državi uporabe.

POZICIONIRANJE

Stroj tebra uporabljati na delovnem mestu z opisanimi lastnostmi, namešcenim na enakomerno povrsino, kar zagotavlja njegovo stabilnost glede na njegovsplošne dimenzije in težo.

Da bi pooblascenim operaterrjem omogocili delo na varnih mestih, se priporoca zagotovitev minimalne razdalje (1 m) od drugih, predmetov in / ali ovir.

SKLADIŠÇENJE

Ce stroja ne uporabljate dlje casa, ga je treba hraniti na varnem mestu, ob ustrezni temperaturi in vlažnosti, ter ga zašcititi pred prahom.

Pred shranjevanzem stroja priporočamo, da kondenzat izpustite iz rezervaorja za zrak.

TEHNIÇNE SPECIFIKACİJE

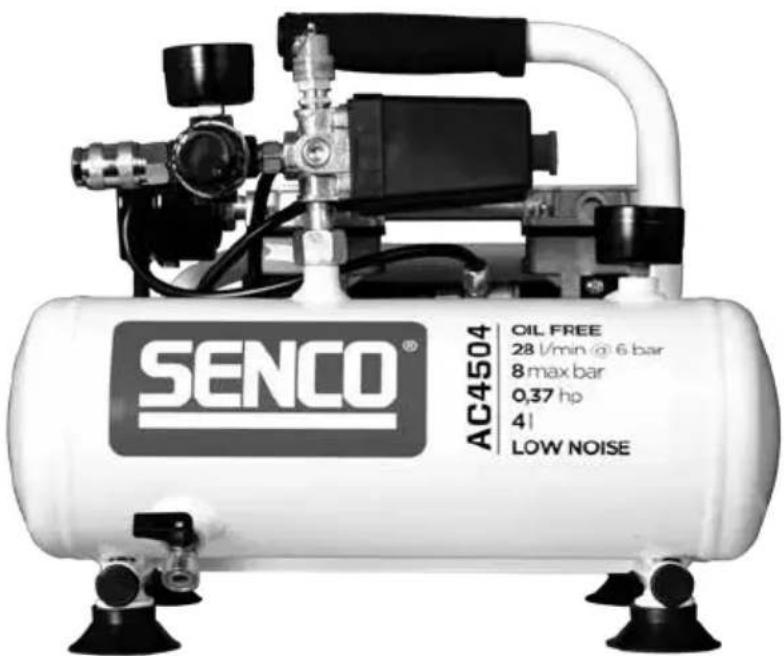

AC4504

Napelost / frekventa moči V / Hz 230 /	50
Nazivna moč kW 0.24
Največji. obratovalni tsk Bar 8
Zagoctovljena raven tika hrupa (Dir.2000 / 14 / CE)	dB 58
Hitrost vrtenja gredi motora RPM 1420
Prostomina rezevcojara Liti 4
Donos (sesanje / dobava) Vmin 45 / 28
Temperatura / važnost zunanjega zraka	°C / %	5 - 40 / 5 - 59
Skupna teža Kg 11
Dimenzije (toxih) mm mm 355x258x290

AC8305

Napetost / frekventa moči V/ Hz 230	50
Nazivna moč KW 0.35
Najvežji, obratovalni tlak Bar 9
Zagotovljena raven tlaka hrupa (Dir.2000/14/CE)	dB 60
Hitrost vrtenia gredi motorj RaM 1400
Prostornina rezervaarja Liri 5
Donos (sesanje / dobeva) Vmin 83/33
Temperatura / vlažnost zunanjega zraka	°C / %	5-40/5-95
Skupna teža Kg 14.1
Dimenzije (bIXxh) mm 435x410x270

AC24050

Napelcost / frekvenca moči V / Hz 230	50
Nazivna moč kW 1.5
Največji. obratavalni tlak Bar 9
Zagotovljena raven tlaka hrupa (Dir.2000/14/CE)	dB 72
Hitrost vretenja gredi motorjia Rpm 1400
Prostornina rezenvojarla Litri 50
Donos (sesanje / dobava) Vmin 240 /	70
Temperatura / važnost zunanjega zraka	°C / %	5-40/5-95
Skupna teža Kg 40.5
Dimenzije (bxdxh) mm mm 730x410x730

AC24016

Napelost / frekventa modi V/ Hz 230 /50
Nazivna moč kW 1.5
Največji. obratavalni tak Bar 9
Zagotovljena raven tlaka hrupa (Dit.2000 / 14 / CE)	dB 72
Hilrost vretenja gredi motoria RPM 1400
Prostomina rezervača Litri 16
Donos (sesanje / dobava) Vmin 240 / 170
Temperatura / važnost zunanjega zraka	°C / %	5-40/5-95
Skupna teža Kg 42.5
Dimenzije (bxdx) mm mm 720x510x495

AC10304

Napetost / frekventa mobi V / Hz 230 /50
Nazivna moč KW 0.55
Najvedji, obrotovalni tlak Bar 9
Zagoctovjëna raven tlaka hrupa (Dir. 2000 / 14 / CE)	dB 60
Hilrost vrtenia gredi motorjä Rpm 1400
Prostomina rezervaorja Libri 4
Donos (sesanje / dobava) Vmin 103 / 55
Temperatura / vlažnost zunanjega zraka	°C / % 5 - 40/15 - 95
Skupna teža Kg 17.1
Dimenzije (bxixh) mm 40x375x335

AC24080

Napelost / frekvenca moš V/ Hz 230	50
Nazivna moč kW 1.5
Najvedji, obratovalni tlak Bar 9
Zagolovljena raven tlaka hrupa (Dit:2000/14/CE)	dB 72
Hilrost vretenja gredi motorija Rpm 1400
Prostornina rezervaçija Litri 80
Donos (sesanje / dobava) Vmin 240 /	70
Temperatura / važnost zunanjega zraka	°C / %	5-40/5-95
Skupna teža Kg 63.5
Dimenzije (bixh) mm mm 545x465x1210

AC12810

Napelost / frekventa moči V / Hz 230 /50
Nazivna moč kW 0.75
Največji. obratovalni tsk Bar 9
Zagoctvjena raven tiaka hrupa (Dir.2000 / 14 / CE)	dB 65
Hilrost vrtenja gredi motorjia Rpm 1420
Prostomina rezervačarja Litri 10
Donos (sesanje / dobava) Vmin 128 /80
Temperatura / važnost zunanjega zraka	1/5 - 40	/5 - 95
Skupna teža Kg 25.8
Dimenzije (bxdh) mm 495x437x439

AC32024

Napetost / frekventa moši V/ Hz 230 /50
Nazivna moč KW 2.2
Najvedji, Čoratovalni tlak Bar 10
Zagotovljena raven tlaka hrupa (Dir. 2000/14/CE)	dB 78
Hitrost vretenja gredi molorja Rpm 1400
Prostornina rezervaorja Lili 24
Donos (sesanje / dobava) Vmin 320 /230
Temperatura / vlžnost zunanjega zraka	11% 5-40/5-95
Skupna teža Kg 54
Dimenzije (bxxh) mm 800x560x535

AC12824

Napelost / frekventa moš V / Hz 230	50
Nazivna moč kW 0.75
Največji, obratovani tsk Bar 9
Zagotovljena raven tlaka hrupa (Dir.2000/14/CE)	dB 65
Hitrost vretenja gredi motorjia Rpm 1420
Prostornina rezervaarja Litri 24
Donos (sesanje / dobava) Vmin 128/80
Temperatura / važnost zunanjega zraka	1/5 - 40	15 - 95
Skupna teža Kg 22.0
Dimenzije (bxixh) mm mm 571x280x575

Servisi nazred za vse modele: S3 - 20mn ON/ 10mn OFF

PRIDRZANE PRAVICE

Pridržane pravice v tem priročniku "navodila za uporabo in vzdřevanje" ostajao last proizvajalca. Nobenega dela tega priročnika ni mogoće reproducrati in razkriti (v celoti ali delno) na kakrsen koli način reprodukcije brez pisnega dovoljenja proizvajalca. Vse citirane blagovne znamke pripadajo ustreznimlastnikom.

OBSAH

DOLEZITOST PRIRUCKY 135
OPRAVNENIA 135

BEZPECNOSTNE UPOZORNENIA 135

Nebezpeci: Zrodj napajeni

Odpojeni zdroje napajeni je povinne

Ochrana sluchu je povinná
